Audi A6 Доводим до идеала. › Бортжурнал › 1️⃣6️⃣ Расшифровка блока предохранителей и дополнительных мест расположения предохранителей и реле Ауди А6 С5

В интернете наткнулся на интересный материал о расположении дополнительных мест предохранителей и реле Ауди А6 С5. Заодно там же есть и материал расшифровки основного блока предохранителей в А6 С5. Решил что лишним не будет в моем БЖ.Расшифровка блока предохранителей Ауди А6 С5

Расположен думаю все знают где, в салоне на водительской стороне и закрыт крышкой.На крышке нанесена схема расположения предохранителей.

1. Обогреваемые форсунки омывателя стёкол 5А2. Указатель поворота 10А3. Реле омывателя фар, освещения (перчаточного ящика, кондиционера, автоматической коробки передач,панели приборов). 5А4. Освещение номерного знака 5А5. Панель приборов, обогрев сидений, устройство контроля скорости, контрольные лампы (Auto-Check-Control),катализатора, контрольной лампы дизеля, индикатора включённой передачи, выключатели зеркал и ихмоторов, контрольной лампы подушек безопасности, индикатор наружной температуры, кондиционера,автономного обогревателя, задней солнцезащитной шторы, электрического люка, помощи при парковке(Парктроник), отопителя, системы навигации). 10А6. Центральный замок 5А7. Анти-блокировочная система тормозов (ABS) 10А8. Телефон (сеть D) 5А9. Обогрев зеркал 10А10. Автоматический корректор света фар 5А11. Устройство поддержания скорости (Темпомат – круиз-контроль) с коробкой Типтроник 5А12. Питание системы самодиагностики 10А13. Сигналы торможения 10А14. Лампы внутреннего освещения, фонари для чтения, предупредительной сигнализации кражи,косметических зеркал, памяти электрически регулируемых сидений). 10А15. Панель приборов, АКПП 4-х ступ., кондиционер, память электрически регулируемых сидений иэлектрически регулируемых зеркал, таймер для Webasto, система навигации 10А16. Электронная система стабилизации (ESP) 5А17. Система навигации 10А18. Фары головного света, дальний, правая сторона 10А19. Фары головного света, дальний, левая сторона 10А20. Фары головного света, ближний, правая сторона, корректор угла наклона фар 15А21. Фары головного света, ближний, левая сторона, корректор угла наклона фар 15А22. Габаритные и стояночные огни, правая сторона 5А23. Габаритные и стояночные огни, левая сторона 5А24. Стеклоочиститель, помпа омывателя стекла, реле интервала работы стеклоочистителя 25А25. Вентилятор системы отопления, кондиционера, автономного обогревателя, электролюк 30А26. Обогрев заднего стекла 30А27. Обогрев рулевого колеса 15А28. Топливный насос, дополнительный насос дизеля 15А29. Система управления впрыском и зажиганием двигателя 20А30. Электрический люк в крыше 20А31. Фонари указателя заднего хода, устройство поддержания скорости (темпомат), автоматическая коробкапередач, диагностический разъём, тахометр, автоматически затемняемое внутреннее зеркало заднеговида, тактовый клапан системы улавливания паров бензина 15А32. Система управления впрыском и зажиганием двигателя 20А33. Прикуриватель 15А34. Система управления впрыском и зажиганием двигателя 15А35. Штепсельный разъём для прицепа 30А36. Противотуманные фары, задний противотуманный фонарь 15А37. Телефон (сеть D), радио 20А38. Освещение багажного отделения, центральный замок 15А39. Аварийная сигнализация 15А40. Звуковой сигнал 25А41. Антиблокировочная система/Система стабилизации 15А42. Электронная система стабилизации (ESP) 25А43. Контакты S (радио)44. Обогрев сидений, автономный обогреватель 30А

Дополнительные места расположения предохранителей и реле

A Не используетсяB Не используетсяC Предохранитель дополнительного нагревателя 2 — S143Предохранитель гидравлического насоса (усилитель тормозов) — S279Предохранитель топливного насоса — S81 (RS6 с левым рулем)D Предохранитель дополнительного нагревателя — S109Предохранитель топливного насоса — S81 (RS6 с правым рулем).8-ми разъемный монтажный блок

14. Термо-предохранитель регулировки сиденья водителя — S44 (Allroad)15. Предохранитель 12В разъема — S18416. Термо-предохранитель передних стеклоподъемников — S3717. Термо-предохранитель задних стеклоподъемников — S4318. Предохранитель блока ABS — S12319. Предохранитель вентилятора радиатора — S4220. Предохранитель блока управления вентилятора радиатора — S14221. Термо-предохранитель регулировки сиденья водителя — S44Предохранитель вентилятора радиатора — S42 (Allroad)22. Предохранитель пневмоподвески — S110 (Allroad)24. Термо-предохранитель регулировки сиденья пассажира — S80(Установлен на любое свободное место)

Центральное распределительное устройство с блоком реле

13-ти разъемный монтажный блок

Монтажный блок в водоотводящем коробе

Audi A6 2.0 ABK › Бортжурнал › Реле и предохранители Ауди А6 С4 1994-1997г.

Расположение монтажных блоков на автомобиле Audi 100 c4/Audi А6 c4 в салоне.

Сохранить в Альбом

1 — дополнительный монтажный блок № 1; 2 — монтажный блок предохранителей и реле (Audi 100), монтажный блок предохранителей (Audi А6); 3 — соединительный блок № 1; 4 — центральное распределительное устройство с блоком реле; 5 — дополнительный монтажный блок № 2; 6 — соединительный блок № 2; 7 — блок системы зажигания; 8 — дополнительный монтажный блок № 3; 9 — соединительный блок № 3.

Центральное распределительное устройство (вид спереди) автомобилей Audi А6 C4 (1994-1997 гг.) на рисунке цифра 4.

Сохранить в Альбом

1. Разгрузочное реле (№ 213); 2. Реле звукового сигнала; 3. Реле системы омывателя фар головного освещения; 4. Реле центрального замка; 5. Реле прерывания работы стеклоочистите­ля и стеклоомывателя (№ 229); 6. Реле топливного насоса (№ 208).

Дополнительный монтажный блок № 1 автомобилей Audi А6 (1994 -1997 гг.)

Сохранить в Альбом

1. Реле управления вентилятором охлажде­ния при неработающем двигателе (№ 272) 2. Реле вентилятора охлаждения двигателя (№ 214) 3. Реле включения 3-й скорости вентилятора (№ 217) 4. Реле ламп противотуманного света 5. — 6. — 7. Реле ламп дневного света 8. Реле лампы подсветки переключателя пе­редач 9. Реле муфты кондиционера (№ 267) 10. Реле включения модуля кондиционера 11. Реле очистителя и омывателя заднего стекла 12. — 13. Реле питания громкоговорителя 14. Блок контроля исправности ламп 15. Блок контроля исправности ламп 16. Блок управления системой гидроусилите­ля рулевого управления «Servotronic» 17. —

Предохранитель Ампер Защищаемая цепь А1 30 А стеклоподъемники А2 30 А стеклоподъемники/ сдвигаемая панель крыши А3 15 А централизованное управление замками А4 15 А радио, динамики А5 20 А обогрев запорного цилиндра, прикуриватель В1 30 А электропривод сиденья водителя В2 30 А электропривод сиденья переднего пассажира В3 30 А обогрев сиденья В4 30 А тягово-сцепное устройство В5 20 А сдвигаемая панель крыши

Дополнительный монтажный блок N° 2 автомобилей Audi А6 (1994—1997 гг.) на рисунке цифра 5

Сохранить в Альбом

1. Блок управления электростеклоподъемни­ком и электроприводом люка 2. Блок управления электростеклоподъемни­ком и электроприводом люка 3. Блок управления электроприводом зерка­ла заднего вида 4. Блок управления электроприводом зерка­ла заднего вида 5. — 6. — 7. Предохранитель вентилятора системы ох­лаждения

Дополнительный монтажный блок N° 3 автомобилей Audi А6 (1994—1997 гг.) на рисунке цифра 8

Сохранить в Альбом

1. — 2. — 3. — 4. — 5. Реле насоса дополнительной подачи воз­духа в выпускной коллектор 6. — 7. 8. Предохранитель насоса дополнительной подачи воздуха в выпускной коллектор

Монтажный блок предохранителей автомобилей Audi A6 C4 (1994-1997 гг.). Расположен в салоне слева на панели за крышкой, на первом рисунке цифра 2.

Сохранить в Альбом

Сохранить в Альбом

Сохранить в Альбом

Проблемы при оплате банковскими картами

Иногда при оплате банковскими картами Visa / MasterCard могут возникать трудности. Самые распространенные из них:

  1. На карте стоит ограничение на оплату покупок в интернет
  2. Пластиковая карта не предназначена для совершения платежей в интернет.
  3. Пластиковая карта не активирована для совершения платежей в интернет.
  4. Недостаточно средств на пластиковой карте.

Для того что бы решить эти проблемы необходимо позвонить или написать в техническую поддержку банка в котором Вы обслуживаетесь. Специалисты банка помогут их решить и совершить оплату.

Вот, в принципе, и все. Весь процесс оплаты книги в формате PDF по ремонту автомобиля на нашем сайте занимает 1-2 минуты.

Если у Вас остались какие-либо вопросы, вы можете их задать, воспользовавшись формой обратной связи, или написать нам письмо на [email protected]

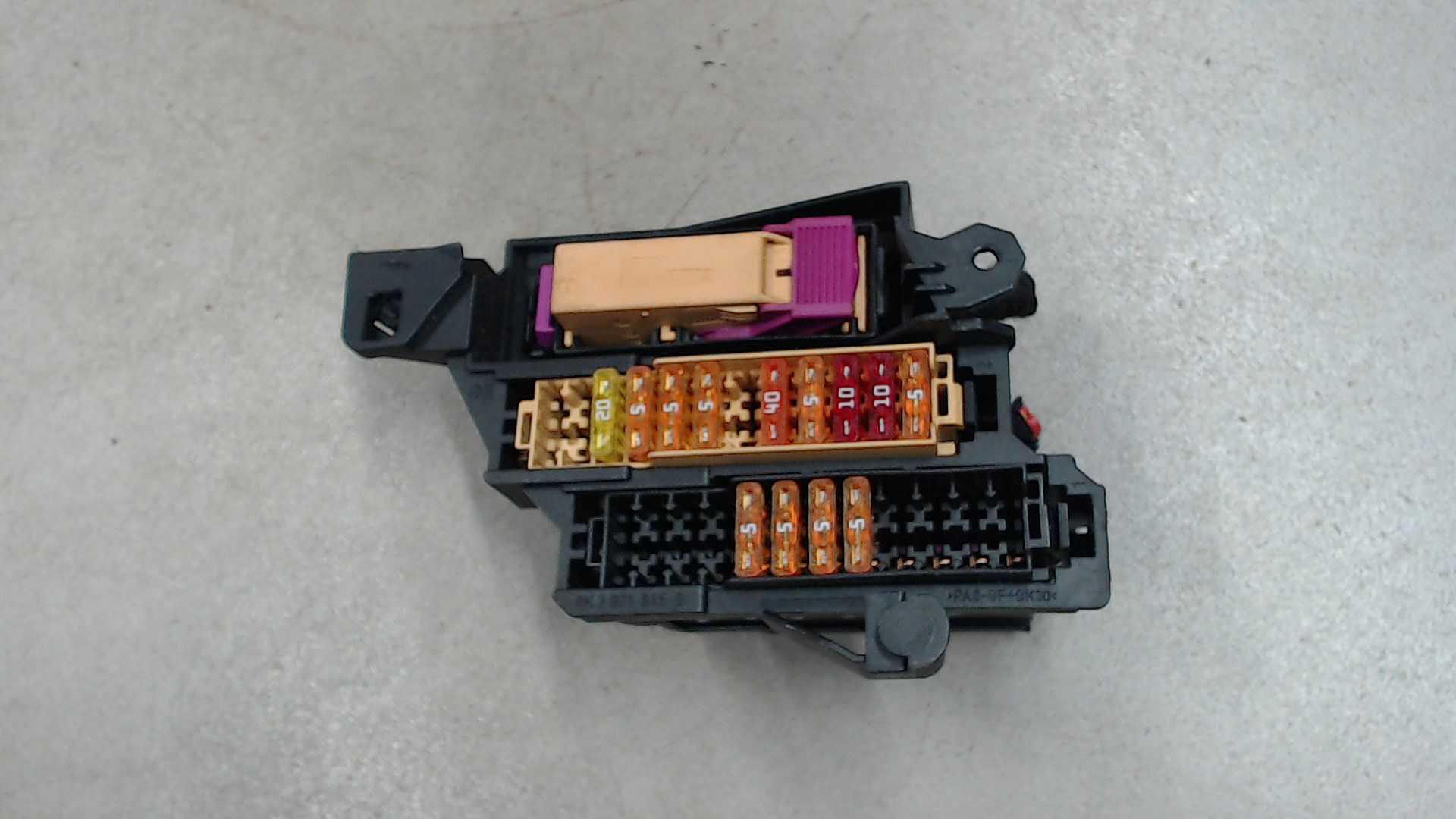

Основной блок предохранителей

На audi a6 c5 предохранители главного блока расположены на торпеде слева, на торце. У блока крышка, с обратной стороны которой нанесен список защитных устройств, входящих в его состав.

Система света автомобиля

  • поворотные огни, 10А (2)
  • основой свет и система очищения фар, 5А (3)
  • подсветка номера авто, 5А (4)
  • контроль качества работы фар, 5А (10)
  • внутреннее освещение, светильники в салоне, 10А (14); также зеркала с козырьками от солнца, предупредительная сигнализация, сиденья с памятью
  • дальняки, по 10А (18, 19)
  • ближний свет с регуляторами наклона на каждой фаре, 10-15А (20, 21)
  • габаритная сигнализация и стояночные фонари, по 5А (22, 23)
  • световые сигналы заднего хода, работающие на одной сети с круиз-контролем, КПП-автоматом и зеркалом заднего вида с затемнением, 15А (31)
  • противотуманки спереди и сзади, 15А (36)
  • подсветка багажника с общим блокиратором замков, 20А (38)
  • аварийка 15А (39).

Остекление и обзор

  • омыватели под дворниками лобового стекла с подогревом (1)
  • наружные зеркала с подогревом (1)
  • зеркала подогреваемые 10А, (9)
  • стеклоочистители с реле интервалов времени и помпами системы очищения, 25А (24)
  • подогрев стекла заднего окна, 30А (26).

В позиции 5 установлен предохранитель 10А, отвечающий за:

комфортную температуру сидений

    • катализатор
    • система включения моторчиков наружных зеркал
    • система безопасности — подушки
    • контрольная лампа
    • наружные датчики температуры

кондиционер

  • навигация
  • система проверки работы осветительной системы
  • выключатели с подсветкой
  • стационарная отопительная система автомобиля
  • люк, шторка стекла заднего обзора.

Система одномоментной блокировки замков авто защищена предохранителем в 5А, который можно найти в блоке предохранителей audi a6 c5 на позиции 6.

Системы авто, участвующие в движении:

  • ABS, стоп-сигнал, педальное переключение сцепления, , 10А, (7)
  • Подача электроэнергии к системе автоматической диагностики авто, 10А (12)
  • за стоп-сигналы отвечает также предохранитель 10А (13)
  • стабилизация, 5А, (16)
  • бензо- или дизельный насос, 20А (28)
  • системы, управляемые электроникой и работающие на двигатель, 20/30А (29)
  • управление двигателем, электроника 20А (32)
  • электроника мотора, 15А (34)
  • обеспечение электричеством прицепа, 30А (35)
  • антиблокировочная (АБС) и стабилизация, управляемая электроникой, 25А (41)
  • электронная стабилизация, 25А (42)
  • гудки, другие сигналы, 25А (40).
  • Телефония, 5А (8)
  • навигационный контроль при АКПП Мультитроник, 10А, (11)
  • навигационная система в комбинации приборов, за который отвечает предохранитель 10А (15)
  • система навигации, 10А (17)
  • телефонная связь, радио, 20А (37)
  • контакты S, 5А (43).

Предохранители систем, отвечающих за комфорт

Позиции:

  • в системах воздухоотвода, кондиционирования, встроенной отопительной системе – вентиляторы и люк, 30А (25)
  • теплый руль, 15А (27)
  • панель люка крыши, 20А (30)
  • предохранитель прикуривателя ауди а6 с5, 15А (33)
  • комфортная температура сидений, 30А (44).

Блок реле в салоне автомобиля

Салонный блок реле находится под приборной панелью чуть левее рулевой колонки. Реле установлены на специальном открывающемся пластиковом кронштейне-держателе.

Схема Блока Реле Ауди A6 C6 в салоне автомобиля

№ на схеме Защищаемая цепь
А Предохранитель тормозной системы управления ABS 1-S123 (на 40 Ампер)
B Пусто (Резерв)
С Пусто (Резерв)
D Пусто (Резерв)
1 Реле основных цепей питания/ зажигания (j329)
2 Реле омывателей передних фар (j39)
3 Пусто (Резерв)
4 Реле Стартера (j53)
5 Реле дополнительных цепей питания/ зажигания (j694) до 04. 2005 г.в.
6 Блок-реле Стартера 2 (j695)
Реле звукового сигнала (гудок) (j4)
7b Реле дополнительных цепей питания/ зажигания (j694) с 04. 2005 г.в.
8 Пусто (Резерв)
9 Пусто (Резерв)

В видео ниже наглядно показано как добраться до блока реле, установленных в салоне Ауди а6 с6.

Описание предохранителей: расположение, схемы, цена

Схема установки предохранителей

Маркировка / обозначения За что отвечает (с описанием)
F (Ф-1) / 20 Спидометр, тахометр, датчики
F (Ф-2) / 5 Резервация
F (Ф-3) / 10 Резервация
F (Ф-4) / 10 Резервация
F (Ф-5) / 20 Автомобильный сигнал
F (Ф-6) / 30 Центральный замок
F (Ф-7) / 30 Резервация
F (Ф-8) / 20 Система электрического питания
F (Ф-9) / 10 Стеклоочистители лобового стекла
F (Ф-10) / 10 Омыватели передних фар
F (Ф-11) / 10 Омыватель заднего стекла
F (Ф-12) / 10 Топливная аппаратура (дополнительно)
F (Ф-13) / 30 Контролер трансмиссии автоматического типа
F (Ф-14) / 30 Печной отопитель, прикуриватель, подсветка салона
F (Ф-15) / 10 Автомобильная розетка
F (Ф-16) / 15 Дополнительная электрическая сеть
F (Ф-17) / 15 Аварийка, поворотники
F (Ф-18) / 20 Резервация
F (Ф-19) / 20 Обогрев заднего стекла
F (Ф-20) / 20 Кислородный датчик
F (Ф-21) / 20 Резервация
F (Ф-22) / 20 Стеклоподъемники
F (Ф-23) / 20 Система курсовой стабилизации
F (Ф-24) / 20 АБС (ABS)
F (Ф-25) / 15 Резервация
F (Ф-26) / 15 Резервация
F (Ф-27) / 20 Подсветка вещевого ящика
F (Ф-28) / 15 Вентилятор отопителя (печка)
F (Ф-29) / 15 Система кондиционирования
F (Ф-30) / 20 Топливная система, бензонасос
F (Ф-31) / 15 Система безопасности
F (Ф-32) / 20 Резервация
F (Ф-33) / 20 Датчик силового агрегата
F (Ф-34) / 20 Боковые зеркала
F (Ф-35) / 20 Стоп сигналы

Схема расположения реле – коммутаторов

Обозначения Какой за что отвечает / что обеспечивает
K 1 Подсветка
K 2 Освещение салона
K 3 Реле омывателя лобового стекла
K 4 Резервация
K 5 Резервация
K 6 Электронный блок управления силовым агрегатом
K 7 Резервация
K 8 Резервация
K 9 Резервация
K 10 Стоп сигналы
K 11 Головной свет
K 12 Дроссельная заслонка
K 13 Стеклоподъемники
K 14 Противотуманные фары задние
K 15 Зажигание
K 16 Топливная аппаратура
K 17 Электрическое оборудование
K 18 Резервация

Признаки неисправности предохранителей на Audi А6

  • Между модулями простреливаем искра;
  • В месте расположения монтажного блока слышен запах плавленой пластмассы;
  • На приборной панели индикатор сигнализирует о неисправности оборудования в салоне, под капотом;
  • При подаче тока штатное оборудование не активно.

Частые причины выхода из строя предохранителей

  • Нарушение периодичности проведения технического осмотра Audi А6. Вследствие чего оборудование работает нестабильно;
  • Покупка не оригинальных запчастей;
  • Нарушение технологии установки деталей;
  • Механическое повреждение монтажного блока;
  • Короткое замыкание в электрической цепи;
  • Повреждение изоляционного слоя автомобильной проводки;
  • Окисление контактов, образование конденсата, ослабленные контакты на клеммах.

13-ти разъемный монтажный блок

Схема

Расшифровка

1 Реле звукового сигнала — J4 (телематика — USA)
2 Реле подключения генератора — J442 Блок управления охранной сигнализацией — J85 (такси) Реле сирены — J408 (полицейские автомобили) Реле охранной сигнализацией, переключение света — J549 (специальные автомобили)
3 Разделительное реле солнечной батареи -J309 Блок управления охранной сигнализацией — J85 (такси) Реле сирены — J408 (полицейские автомобили) Реле охранной сигнализацией, сигнализация дальним светом — J461 (специальные автомобили)
4 Реле блокировки стартера -J207 Реле блокировки стартера и свет заднего хода — J226
5 Реле магнитной муфты — J44 Реле автономного отопителя — J8
6 Реле противотуманного света — J5 Реле топливного насоса — J17 (двигатели TDI)
7 Блок управления многофункционального рулевого колеса — J453
8 Блок управления многофункционального рулевого колеса — J453
9 Устройство контроля ламп — J123
10 Устройство контроля ламп — J123
11 Блок управления функции складывания зеркал — J351
12 Блок управления функции складывания зеркал — J351
13 Блок управления Servotronic — J236
14 Предохранитель таксометра — S182 Предохранитель E — S201 (полицейские автомобили) Предохранитель реле гидравлического насоса — S279 (Allroad)
15 Не используется
16 Предохранитель охранной сигнализации — S57 (такси) Предохранитель B — S202 (полицейские автомобили)
17 Предохранитель таксометра и охранной сигнализации — S183 (такси) Предохранитель C — S203 (полицейские автомобили) Предохранитель рации — S253 (специальные автомобили) Предохранитель противотуманных фар — S28 (дневные ходовые огни — Канада)
18 Установлено в любом свободном месте Реле подключения генератора — J442 (специальные автомобили) Блок управления охранной сигнализацией II — J430 (такси) Реле световой сигнализации — J182 (полицейские автомобили) Разделительное реле солнечной батареи -J309 (такси)

Замена предохранителей на Audi А6 С5

Крышка блока плотно закрыта, ее открывают отверткой – требуется слегка нажать.

Предохранители а6 с5 перечислены на крышке на внутренней стороне. Несколько штук устанавливают на дополнительном креплении под описываемым блоком.

Предохранители ауди а6 с5 прогрева двигателя перед запуском на машинах с дизельными моторами расположены в блоке Е, который находится слева, под ветровым стеклом.

Перегорание предохранителя происходит, когда проводник между контактами поврежден. Для замены понадобится пинцет – чтобы вынуть испорченный и вставить новый.

Предварительно необходимо обесточить электросистему – отсоединить клеммы от аккумулятора. Все работы с проводкой проводятся при выключенном зажигании, желательно в ремонтной зоне с активизированным стояночным тормозом. Можно также зафиксировать позицию машины башмаками.

Новый предохранитель по параметрам должен быть идентичен предыдущему. Особенно нужно контролировать соответствие по току. Величина написана на предохранителе. Определить правильное устройство можно также по цвету – каждый соответствует определенному току.

На место перегоревшего нельзя ставить проволоку – это повредит электросистему автомобиля. Если определенный предохранитель перегорает слишком быстро, следует проверить часть цепи, за которую он отвечает.

При демонтаже крышки сбоку торпеды необходимо отвинтить 2 болта.

Для работы с блоком в моторном отсеке, нужно:

  • заглушить мотор
  • открыть капот (справа — блок реле)
  • отщелкнуть крышку и поменять испорченный на исправный того же цвета.
  • плотно закрыть.

Замена предохранителей на Ауди А6

Несмотря на широкий модельный ряд Ауди А6, процесс замены предохранителей подобный, идентичный.

  • Набор плавильных элементов для установки;
  • Пинцет для извлечения модулей с места монтажа;
  • Отвертка с плоским наконечником,

Последовательность действий при замене в салоне автомобиля:

  • Помещаем техническое средство в периметр ремонтной зоны, фиксируем задние колеса противооткатными башмаками, активируем стояночный тормоз;
  • Открываем водительскую дверь (для С2, С3, С5) с торца торпеды отщелкиваем технологическое окно монтажного блока. По порядковому номеру модуля, который указан на тыльной стороне крышки, извлекаем элемент;
  • На штатное место вставляем исправный, новый, закрываем крышку.

Для моделей Ауди А6 (С6, С7) нужно демонтировать крышку монтажного блока с торца торпеды, справа.

В случае возникновения необходимости замены блока целиком нужно отверткой открутить два винта, которые фиксируют блок к корпусу торпеды. А также, дополнительно отсоединить колодки с проводами. Не забываем обесточить транспортное средство, предварительно отсоединив силовые клеммы от аккумуляторной батареи.

Для замены в моторном отсеке необходимо:

  • Заглушить мотор, открыть капот. В области жабо справа вмонтирован монтажный блок с реле – коммутаторами;
  • Аккуратно отщелкиваем пластиковую крышку, извлекаем реле по порядковому номеру;
  • На штатное место устанавливаем новые модули, собираем конструкцию вновь.

Перед проведением работ проконсультируйтесь со специалистами СТО, менеджерами автомагазинов, ознакомьтесь с рекомендациями в сети.

После езды по лужам, под дождем проверьте монтажный блок на наличие влаги. Просушите, продуйте потоком сжатого воздуха по мере необходимости. Не допускайте скопление конденсата в пластиковом корпусе.

Покупайте запасные части, расходные материалы в сертифицированных точках продажи, официальных представительствах, дилерских центрах.

Средний ресурс эксплуатации оригинальных предохранителей на Ауди А6 – 65 – 80 тыс. км.

4-цилиндровый двигатель

1. Отсоедините отрицательный кабель (-) аккумуляторной батареи.

Предостережение: Соблюдайте указания Раздела Замена аккумуляторной батареи.

4. Отсоедините провод клеммы В+ (2) от стартёра.

5. Рассоедините разъём клеммы 50 (1).

6. При необходимости, снимите изолятор на положительном выводе стартёра.

7. Отсоедините хомут (4) кабеля.

8. Бензиновый двигатель: Отсоедините держатель (3).

9. Выверните болты (1) и (2) и выньте стартёр вперед.

1. Закрепите стартёр моментом 45Нм

(винт М10) или 65Нм (винт М12) на КПП.

2. Закрепите провод клеммы В+ моментом 16Нм

на стартёре.

3. Дальнейшая установка выполняется в последовательности, обратной снятию.

8-ми разъемный монтажный блок

Защитные устройства, основную часть которых составляют реле. Его можно найти за центральным распределительным устройством.

Реле, контролирующие клапаны различных систем:

  • электромагнитные ABS/ESP (1)
  • запорные охладительной системы (8).

Вентиляторы:

  • радиаторные (2, 3)
  • их включение – отдельное реле (4).

На остальных слотах расположены реле нескольких систем и функций, среди которых:

  • компрессор пневматической подвески для машин класса Allroad (6)
  • гидравлического насоса (7).

Установлено также несколько предохранителей:

  • регулирование водительского кресла (14)
  • розетки на 12 В (15)
  • предохранители стеклоподъемников ауди а6 с5 – для первого ряда сидений и салона (16,17)
  • ABS (18)
  • радиаторного вентилятора и системы управления им (19, 20)
  • водительского места, (радиаторного вентилятора в модификации Allroad) (21)
  • пневмоподвески (22)
  • системы автоматической регулировки пассажира первого ряда (24).

Слот 5 не задействован.

Оплата через PayPal

После выбора оплаты через PayPal запустится платежная система PayPal, где требуется выбрать способ оплаты банковская карта или аккаунт PayPal.

Если у Вас уже есть аккаунт PayPal, то Вам необходимо зайти в него и осуществить платеж.

Если у Вас нет аккаунта в PayPal, и Вы хотите оплатить с помощью банковской карты через PayPal, Вам необходимо нажать на кнопку «Create an Account (Создать аккаунт)» — на рисунке показано стрелочкой.

После чего PayPal предложит вам выбрать Вашу страну и указать данные кредитной карты.

После указания данных, необходимых для осуществления платежа, надо нажать на кнопку «Pay Now (Оплатить)».

Рекомендации по техническому обслуживанию предохранителей

Основная рекомендация – не пренебрегать регулярными техническими осмотрами, с учетом ресурса оригинального предохранителя (80 тысяч км).

Предохранители лучше покупать заранее и всегда иметь полный комплект разноцветных устройств, подобранных в соответствии со схемой предохранителей ауди а6 с5.

Можно обратить внимание на керамические предохранители. У них удобная конструкция – проводок, по состоянию которого определяется исправность, видно без демонтажа, прямо в блоке

Плюс керамические устройства не плавятся даже при повреждении предохранителя.

Если мало опыта, не помешает совет специалиста – работника СТО, автомагазина. Опытный специалист определит, почему перестала работать магнитола или другое оборудование.

Желательно покупать запчасти и расходники в сертифицированных точках продаж, дилерских центрах и других официальных местах продаж комплектующих Ауди.

13-ти разъемный монтажный блок

Блок включает в себя реле ауди а6 с5, устройства управления и контроля, предохранители, – по одному или группами устройств, работающих от одного отрезка сети. Состав устройств зависит от модели и назначения автомобиля.

  • Звук (1)
  • активизация генератора, контроль охранной сигнализации (для такси), световые эффекты и охранные системы для специальных машин (2)
  • система генерации дополнительной энергии от солнечного света, системы охраны  для автомобилей, используемых для перевозки пассажиров и для спецзадач, сирена для авто полиции, сигналы дальним светом на специальных автомобилях (3)
  • блокировка стартера, световые сигналы при движении задним ходом (4)
  • магнитная муфта и отопитель (5)
  • противотуманки, на автомобилях на дизеле – топливный насос (6).

Блоки управления следующих систем:

  • рулевое колесо с несколькими функциями (7, 8)
  • контроль ламп (9, 10)
  • складывание зеркал (11, 12)
  • Servotronic (13)

Предохранители систем и функций:

  • таксометр, Е-S201 (для авто, задействованных в полиции), реле гидравлического насоса (для модификации Allroad) (14)
  • противоугонная сигнализация для таксомоторов, для полицейских авто – В-S202 (16)
  • таксометр и противоугонная сигнализация для такси, С-S203для машин, задействованных в полиции, рация для авто спецназначения, противотуманные фары для модификаций, созданных для Канады (17)
  • реле накопителя солнечной энергии, световых сигналов для полицейских авто, подключения генератора на машинах спецназначения, противоугонные системы для такси (18).

На всех Ауди А6 одинаково расположено  реле стартера ауди а6 с5, — там, где находится гудок и противоугонная система. Это блок с 13 разъемами.

Монтажный блок в водоотводящем коробе

Таблица с описанием

1 Реле насоса вторичного воздуха — J299 (RS6)
1a Реле вентилятора радиатора (Allroad) — J26
1b Реле прокачки ОЖ после выкл. двигателя (Allroad) — J151 Реле дополнительного насоса системы охлаждения — J496
2 Реле насоса вторичного воздуха — J299
3 Реле питания блока Motronic — J271 (бензиновые двигатели) Реле системы непосредственного впрыска дизельного топлива — J322 (дизельные двигатели) Реле, противоблокировочное устройство — J64 (автоматическая коробка передач — 01J)
4 Реле насоса системы охлаждения топлива — J445 Реле прокачки ОЖ после выкл. двигателя — J151 (RS6)
4a Не используется
5 Предохранитель блока управления двигателем — S102 Предохранитель электроники двигателя (Allroad) — S282
6 Не используется (автомобили с левым рулем) Предохранитель свечей накала — S125 (двигатели: V6 TDI, V8 TDI) Предохранитель свечей накала — S39 (четырехцилиндровые двигатели) Предохранитель вентилятора радиатора — S94 (Allroad)
7 Предохранитель свечей накала — S39 (двигатели: V6 TDI, V8 TDI) Предохранитель насоса вторичного воздуха — S130 (бензиновые двигатели) Предохранитель вспомогательного нагревателя — S62 (автомобили с правым рулем) Не используется (автомобили с правым рулем)
8 Предохранитель вспомогательного нагревателя — S62 (автомобили с левым рулем) Не используется (автомобили с левым рулем)
9 Предохранитель свечей накала — S125 (двигатели: V6 TDI, V8 TDI) Предохранитель свечей накала — S39 (четырехцилиндровые двигатели) Предохранитель вентилятора радиатора — S94 (Allroad) Предохранитель насоса охлаждающей жидкости — S78 (RS6) Не используется (автомобили с правым рулем)
10 Предохранитель насоса охлаждения топлива — S262 Предохранитель -1- (15) — S199 (автоматическая коробка передач 01J) Предохранитель блока управления вентилятора радиатора — S142 (Allroad) Не используется (автомобили с правым рулем)

Отдельные предохранители: Автомобили с левым рулем: —  Вспомогательный нагреватель — S62 (с 2001 года) Автомобили с правым рулем: —  Вспомогательный нагреватель — S62 (с 2001 года) —  Предохранитель насоса охлаждения топлива — S262 —  Предохранитель -1- (15) — S199 (автоматическая коробка передач 01J) —  Предохранитель блока управления вентилятора радиатора — S142 (Allroad)

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Крутая шина
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
