Распиновка разъемов автомагнитол

Блок реле и предохранителей в моторном отсеке

1. Крышка А блока реле и предохранителей
2. Блок реле и предохранителей
3. Крышка В блока реле и предохранителей
4. Кронштейн

Снятие и установка блока реле и предохранителей в моторном отсеке

1. Отсоединить отрицательную клемму аккумуляторной батареи.

2. Снять правую верхнюю облицовочную накладку капота.

3. Потянуть вверх блок реле и предохранителей, прижав защелки (А) на тыльной стороне крышки В блока реле и предохранителей (1).

4. Снять крышку А блока реле и предохранителей, прижав защелки (А) на нижней части крышки А блока реле и предохранителей (1).

5. Отсоединить электрический разъем блока реле и предохранителей, и снять блок реле и предохранителей (2).

6. Вывернуть болт (А) и снять кронштейн (1) с транспортного средства.

Установку произвести в порядке обратном снятию.

При покупке книги в PDF

1. Вы сможете скачать книгу сразу же после оплаты.

2. Книга будет скачана в формате PDF, и Вы сможете загрузить ее на любое устройство.

1. Все книги идеального качества, так как мы работаем с издательствами напрямую.

2. Электронные книги ничем не уступают бумажным и являются их полным аналогом.

3. Офисы нашей компании представлены в Украине, России и Польше, вы всегда можете обратиться к нам по конкретному адресу.

4. Все оплаты на сайте максимально защищены и происходят с помощью мировых платежных систем.

Книга не предназначена для продажи в Вашей стране.

Оформить заказ на бумажную версию этой книги Вы можете на сайте autoinform96.com.

Оплата товара и скачивание книги в электронном виде (формат PDF) производится на сайте.

Для этого надо найти интересующую Вас книгу и нажать на кнопку «Купить». Цена книги указана на кнопке.

Для удобства, цена на сайте для жителей России, Беларуси и Казахстана представлена в рублях.

Для жителей Украины в гривнах, а для всех остальных стран — доллары.

После нажатия на кнопку «КУПИТЬ» Вам откроется окно оплат, где можно выбрать платежную систему, с помощью которой можно оплатить выбранную книгу с помощью любой банковской карты (Visa, MasterCard, МИР и т.д.)

При нажатии на кнопку «Оплатить банковской картой» откроется платежная система Portmone с помощью которой проще всего совершить оплату.

• Яндекс (оплата с любых банковских карт, аккаунта Яндекс Деньги, QIWI Wallet, терминалы и т.д.);
• Portmone (оплата с любых банковских карт, аккаунта Portmone);
• PayPal (оплата с любых банковских карт, аккаунта PayPal);
• WebMoney (оплата с любых банковских карт, оплата с кошельков WebMoney).

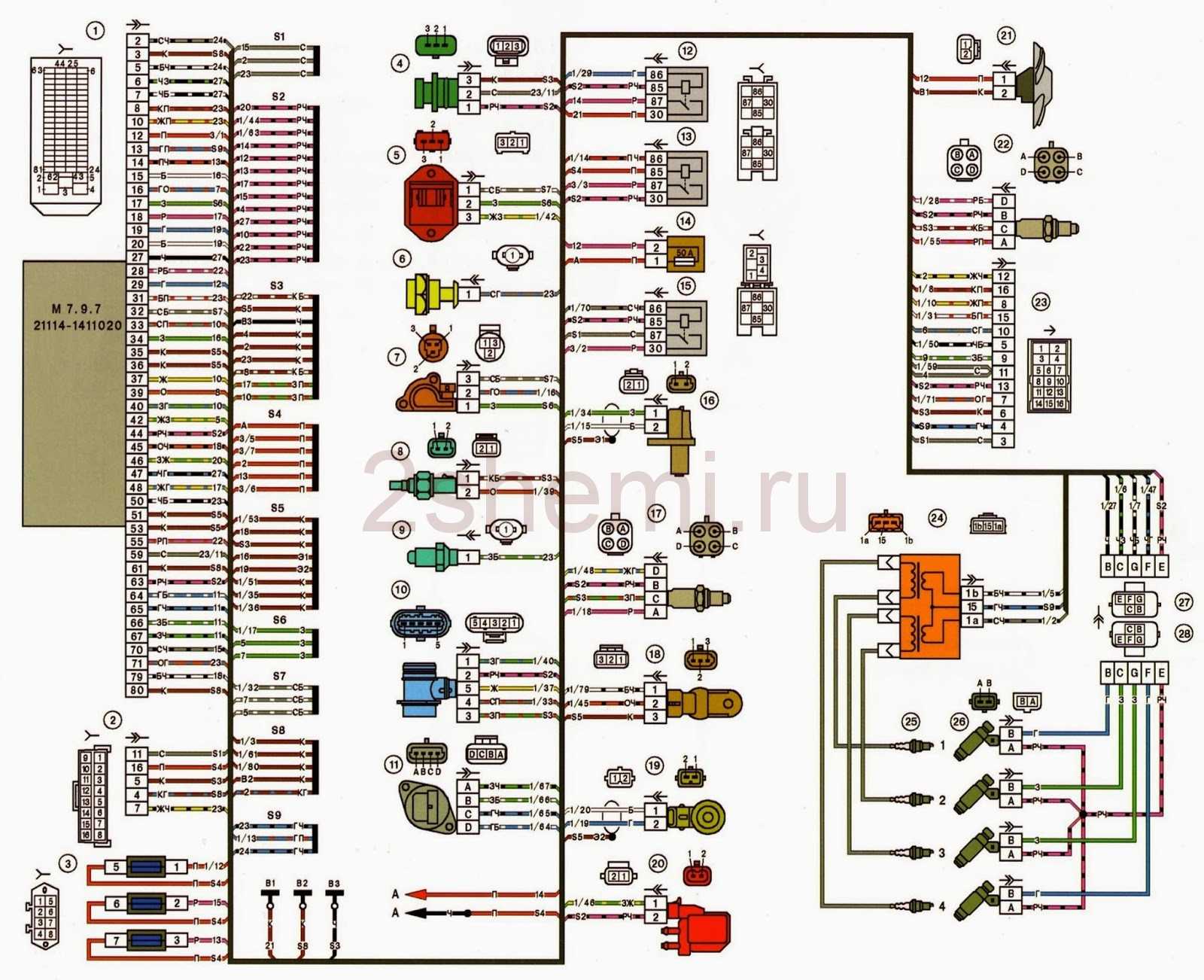

Распиновка разъемов ЭБУ ВАЗ Bosch

Bosch 7.9.7  Январь 7.2

Номер	Bosch M1.5.4 (1411020 и 1411020-70) Январь 5.1.1 (71)	Bosch M1.5.4 (40/60) Январь-5.1 (41/61) Январь 5.1.2 (71)	Bosch MP7.0
1	Зажигание 1-4 цилиндра.	Зажигание 1-4 цилиндра.	Зажигание 1-4 цилиндра.
2	.	Массовый провод зажигания.	.
3	Реле топливного насоса	Реле топливного насоса	Реле топливного насоса
4	Шаговый двигатель PXX(A)	Шаговый двигатель PXX(A)	Шаговый двигатель PXX(A)
5		Клапан продувки адсорбера.	Клапан продувки адсорбера.
6	Реле вентилятора системы охлаждения	Реле вентилятора системы охлаждения	Реле вентилятора левого (только на Нивах)
7	Входной сигнал датчика расхода воздуха	Входной сигнал датчика расхода воздуха	Входной сигнал датчика расхода воздуха
8	.	Входной сигнал датчика фазы	Входной сигнал датчика фазы
9	Датчик скорости	Датчик скорости	Датчик скорости
10	.	Общий. Масса датчика кислорода	Масса датчика кислорода
11	Датчик детонации	Датчик детонации	Вход 1 датчика детонации
12	Питание датчиков. +5	Питание датчиков. +5	Питание датчиков. +5
13	L-line	L-line	L-line
14	Масса форсунок	Масса форсунок	Масса форсунок. Силовая “земля”
15	Управление форсунками 1-4	Нагреватель датчика кислорода	Лампа CheckEngine
16	.	Форсунка 2	Форсунка 3
17	.	Клапан рециркуляции	Форсунка 1
18	Питание +12В неотключаемое	Питание +12В неотключаемое	Питание +12В неотключаемое
19	Общий провод. Масса электроники	Общий провод. Масса электроники	Общий провод. Масса электроники
20	Зажигание 2-3 цилиндра	Зажигание 2-3 цилиндра
21	Шаговый двигатель PXX(С)	Шаговый двигатель PXX(С)	Зажигание 2-3 цилиндра
22	Лампа CheckEngine	Лампа CheckEngine	Шаговый двигатель PXX(B)
23	.	Форсунка 1	Реле кондиционера
24	Масса шагового двигателя	Масса выходных каскадов шагового двигателя	Силовое заземление
25	Реле кондиционера	Реле кондиционера	.
26	Шаговый двигатель PXX(B)	Шаговый двигатель PXX(B)	Масса датчиков ДПДЗ, ДТОЖ, ДМР
27	Клемма 15 замка зажигания	Клемма 15 замка зажигания	Клемма 15 замка зажигания
28	.	Входной сигнал датчика кислорода	Входной сигнал датчика кислорода
29	Шаговый двигатель PXX(D)	Шаговый двигатель PXX(D)	Входной сигнал датчика кислорода 2
30	Масса датчиков ДМРВ, ДТОЖ, ДПДЗ, ДД, ДПКВ	Масса датчиков ДМРВ, ДТОЖ, ДПДЗ, ДД, ДПКВ	Вход 2 датчика детонации
31	.	Резервный выход сильноточный	Входной сигнал датчика неровной дороги
32	.	.	Сигнал расхода топлива
33	Управление форсунками 2-3	Нагреватель датчика кислорода.	.
34	.	Форсунка 4	Форсунка 4
35	.	Форсунка 3	Форсунка 2
36	.	Выход. Клапан управления длиной впускной трубы.	Главное реле
37	Питание. +12В после главного реле	Питание. +12В после главного реле	Питание. +12В после главного реле
38	.	Резервный выход слаботочный	.
39	.	.	Шаговый двигатель РХХ (С)
40	.	Резервный вход дискретный высокий	.
41	Запрос включения кондиционера	Запрос включения кондиционера	Нагреватель датчика кислорода 2
42	.	Резервный вход дискретный низкий	.
43	Сигнал на тахометр	Сигнал на тахометр	Сигнал на тахометр
44	СО – потенциометр	Датчик температуры воздуха	.
45	Датчик температуры охлаждающей жидкости	Датчик температуры охлаждающей жидкости	Датчик температуры охлаждающей жидкости
46	Главное реле	Главное реле	Реле вентилятора охлаждения
47	Разрешение программирования	Разрешение программирования	Вход сигнала запроса включения кондиционера
48	Датчик положения коленвала. Низкий уровень	Датчик положения коленвала. Низкий уровень	Датчик положения коленвала. Низкий уровень
49	Датчик положения коленвала.Высокий уровень	Датчик положения коленвала.Высокий уровень	Датчик положения коленвала.Высокий уровень
50	.	Датчик положения клапана рециркуляции	Разрешение программирования
51	.	Запрос на включение гидроусилителя руля	Нагреватель ДК
52	.	Резервный вход дискретный низкий	.
53	Датчик положения дроссельной заслонки	Датчик положения дроссельной заслонки	Датчик положения дроссельной заслонки
54	Сигнал расхода топлива	Сигнал расхода топлива	Шаговый двигатель РХХ (D)
55	K-line	K-line	K-line

Блок реле и предохранители ниссан кашкай j10

Большинство цепей питания электрооборудования автомобиля защищено предохранителями. Фары, электродвигатели вентиляторов, топливный насос и другие мощные потребители тока подключены через реле. В данной статье рассмотрены автомобили Nissan Qashqai с 2007 и Nissan Qashqai 2 с 2008 года выпуска

Где находится монтажный блок реле и предохранителей.

1. В салоне под крышкой в проеме нижней облицовки панели приборов.

Примечание: У Ниссан Кашкай J11 (2020-2020) монтажный блок находится слева, между водительской дверью и торпедой.

Для получения доступа к монтажному блоку расположенному в салоне, потяните за ручку крышки.

На внутреннюю сторону декоративной крышки нанесена схема расположения и назначение предохранителей.

Примечание:Автомобильные предохранители классифицируются по двум параметрам – размер и номинальный ток срабатывания

Выбирая автомобильный предохранитель, следует обратить внимание на размер: Большой (maxi); Средний (medium); Маленький (mini)

Считается, что самый верный способ проверить предохранитель – это визуально его осмотреть на наличие обрыва. Для этого предохранитель вытаскивается из блока, а после просматривается на свет. Если проволока внутри разорвана или на нем имеются обгорелые следы, значит, обрыв цепи произошел из-за предохранителя.

Назначение предохранителей и реле в монтажном блоке, расположенном в салоне

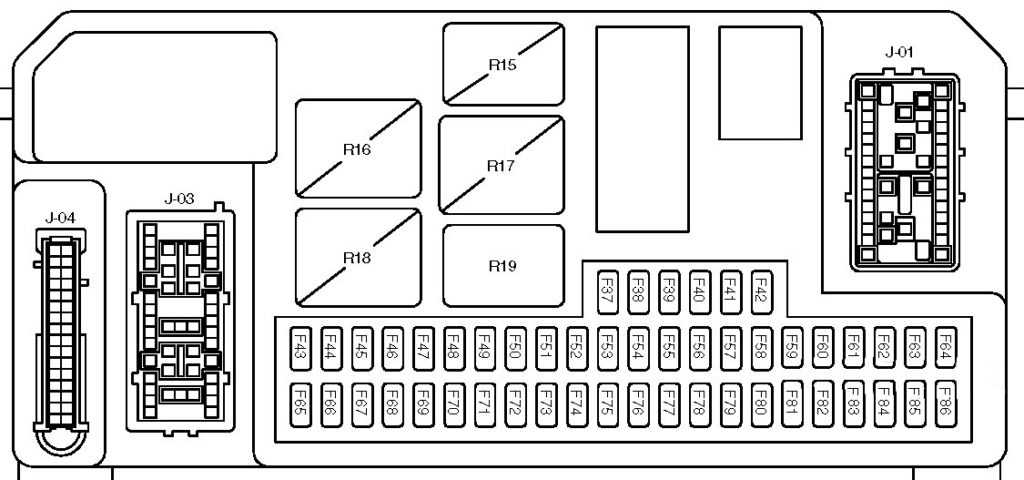

Схема блока предохранителей в салоне Мазда 3 БК

Второй блочок, где находится релейная часть и плавкие вставки Mazda 3 BK, смонтирован под бардачком.

Для доступа к защитным элементам снимается пластиковая накладка тоннеля, предварительно вынув фиксатор из пластмассы. Затем отжимаются два фиксирующих элемента крышки силового блочка, и она снимается. Далее необходимо опустить и выдвинуть корпус блочка с защитными устройствами. Для этого понадобится провернуть на девяносто градусов фиксирующие элементы в количестве двух штук.

Схема зон защит предохранителей Mazda 3 BK:

• 37 – центральный замок (15А);
• 38, 41, 42, 48, 55, 60, 63, 71, 72, 82-86 – не используются;
• 39, 40 – дальний свет левой и правой блок-фары (10А);

• 44 – мультимедийный комплекс (7.5А);
• 45 – электрические регуляторы положения наружных зеркал (10А);
• 46, 80 – габаритные огни по правой и левой стороне (7.5А);
• 47 – разъем для подключения диагностического оборудования (10А);
• 50 – замок зажигания (20А);
• 51 – управляющая программа электрическим оборудованием Mazda 3 BK (10А);
• 52 – поворотники, световое оповещение аварийной остановки (15А);
• 53, 79 – цепь открытия крышного люка (20, 7.5А);
• 54 – омывающая система стекол (20А);
• 56, 57 – привода подъемников стекол по правой и левой стороне (30А);
• 58 – охранная сигнализация (7.5А);
• 59 – система подогрева стекол (7.5А);
• 61, 62 – ближний свет правой и левой блок-фары (15А);
• 64, 70 – SRS (10, 7.5А);
• 65 – иммобилайзер, программа блокировки ключа в замке зажигания (10А);
• 66 – насос ГУР, антиблокировочная и система курсовой устойчивости (20А);
• 67 – дворники (20А);
• 68 – электронный блок управления ДВС (20А);
• 69 – замок зажигания (10А);
• 73 – система подогрева кресел (20А);
• 74 – центральный замок (25А);
• 75 – муфта компрессора системы кондиционирования Mazda 3 BK электромагнитного типа (10А);
• 76, 77 – привода подъёма передних стекол справа и слева (30А);
• 78 – огни заднего хода, органы и приборы управления (10А);
• 81 – подсветка комбинации приборов и органов управления, противотуманки (7.5А).

Блок предохранителей в салонеКликните, чтобы увеличить

Реле

Реле силового блочка в салоне Mazda 3 BK защищают следующие электрические цепи:

• R1-R9, R15, R16, R20 – не задействованы;
• R10 – блокиратор переключения автоматической трансмиссии;
• R11, R12 – I и II скорость дворников лобового стекла;
• R13 – дальний свет передней оптики;
• R14 – габаритные огни Mazda 3 BK;
• R17, R18 – цепи блокирования и разблокирования дверных замков;
• R19 – дворники стекла сзади.

Блоки возле АКБ Рено Флюенс

Возле аккумуляторной батареи расположены 2 блока.

Схема блока плавких вставок высокой мощности Рено Флюенс

Описание

1. 70А — дополнительный отопитель салона
2. 80А — блок предохранителей и реле в салоне
3. 80А — блок предохранителей и реле в салоне
4. 80А — блок предохранителей и реле (блок управления и коммутации) в моторном отсеке 1, блок предохранителей и реле в салоне
5. 30А — дополнительный отопитель
6. 50А —  ЭБУ АБС с ESP

В некоторых комплектациях встречается, отдельно расположено реле электровентилятора системы охлаждения двигателя, рядом с самим электро вентилятором.

Схема блока отключения АКБ

Описание

• F1 — 190A Стартер
• F2 — 50A блок предохранителей и реле в салоне
• F3 — 80A блок предохранителей и реле (блок управления и коммутации) в моторном отсеке 1, блок предохранителей и реле в салоне
• F4 — 300A / 190A блок предохранителей и реле в моторном отсеке 2 / генератор
• F5 — 80A электроусилитель рулевого управления
• F6 — 35A электронный блок управления двигателем (ЭБУ) / блок предохранителей и реле (блок управления и коммутации) в моторном отсеке 1
• F7 — 5A блок предохранителей и реле (блок управления и коммутации) в моторном отсеке 1

Прекращение

В 2019 году Nissan подтвердил, что модели Infiniti Q70, Q70L, Q30 и QX30 будут сняты с производства после 2019 модельного года из-за плохих продаж, поскольку люди в Канаде, Мексике и США предпочитают покупать кроссоверы и внедорожники вместо седанов. хэтчбеки, универсалы, кабриолеты и купе. Другая причина прекращения производства также связана с планами Nissan вывести бренд Infiniti с рынков Европы, Австралии, Новой Зеландии и Южной Африки к концу 2020 года. Nissan не планирует полностью отказываться от седанов и планирует, возможно, представить Infiniti. Электромобиль 2021 модельного года на основе концепции QS Inspiration.

Проблемы при оплате банковскими картами

Иногда при оплате банковскими картами Visa / MasterCard могут возникать трудности. Самые распространенные из них:

1. На карте стоит ограничение на оплату покупок в интернет
2. Пластиковая карта не предназначена для совершения платежей в интернет.
3. Пластиковая карта не активирована для совершения платежей в интернет.
4. Недостаточно средств на пластиковой карте.

Для того что бы решить эти проблемы необходимо позвонить или написать в техническую поддержку банка в котором Вы обслуживаетесь. Специалисты банка помогут их решить и совершить оплату.

Вот, в принципе, и все. Весь процесс оплаты книги в формате PDF по ремонту автомобиля на нашем сайте занимает 1-2 минуты.

Если у Вас остались какие-либо вопросы, вы можете их задать, воспользовавшись формой обратной связи, или написать нам письмо на [email protected].

Проблемы при оплате банковскими картами

Иногда при оплате банковскими картами Visa / MasterCard могут возникать трудности. Самые распространенные из них:

1. На карте стоит ограничение на оплату покупок в интернет
2. Пластиковая карта не предназначена для совершения платежей в интернет.
3. Пластиковая карта не активирована для совершения платежей в интернет.
4. Недостаточно средств на пластиковой карте.

Для того что бы решить эти проблемы необходимо позвонить или написать в техническую поддержку банка в котором Вы обслуживаетесь. Специалисты банка помогут их решить и совершить оплату.

Вот, в принципе, и все. Весь процесс оплаты книги в формате PDF по ремонту автомобиля на нашем сайте занимает 1-2 минуты.

В самом начале блога по финику я делал запись с коробками предохранителей, а недавно потухли противотуманки, начал гуглить какой предохранитель и наткнулся на свою же статью!))) но только в этой статье нет расшифровок для удобства, поэтому решил раскрыть.

Несколько расшифровок я не нашел, поэтому если подскажите буду рад. Или может что то не правильно указал, говорите, подкорректируем)Ну и лайкаем, не жлобимся)

Оплата через PayPal

После выбора оплаты через PayPal запустится платежная система PayPal, где требуется выбрать способ оплаты банковская карта или аккаунт PayPal.

Если у Вас уже есть аккаунт PayPal, то Вам необходимо зайти в него и осуществить платеж.

Если у Вас нет аккаунта в PayPal, и Вы хотите оплатить с помощью банковской карты через PayPal, Вам необходимо нажать на кнопку «Create an Account (Создать аккаунт)» — на рисунке показано стрелочкой.

После чего PayPal предложит вам выбрать Вашу страну и указать данные кредитной карты.

После указания данных, необходимых для осуществления платежа, надо нажать на кнопку «Pay Now (Оплатить)».

Предохранители УАЗ Патриот

737 Google+

Схема УАЗ Патриот самая не постоянная из всех отечественных автомобилей. Завод изготовитель активно пользуется своим правом вносить изменения в конструкцию. Так же это касается и блока предохранителей. Изначально блок предохранителей УАЗ Патриот был заимствован от ВАЗ – 2110.

Так же к этому блоку добавляли ещё одну планку с предохранителями. Они устанавливались примерно до 2007 года. В последствии начали устанавливать блоки собственной разработки, кардинально отличающиеся от ВАЗовских. Таких боков два. Один устанавливался до 2011 года, а второй после.

Все эти изменения касаются блока предохранителей в салоне автомобиля. На Патриоте устанавливается ещё один блок, который устанавливается под капотом в моторном отсеке на левой надставке брызговика под крышкой. При снятии крышки на внутренней её части можно найти описание и назначение реле и предохранителей расположенных в блоке.

На автомобилях оборудованных кондиционером, под капотом на правом крыле, так же под крышкой расположен ещё один блок реле и предохранителей управления кондиционером. На автомобилях с дизельным двигателем так же устанавливается реле и предохранитель на свечи накаливания.

При замене предохранителей необходимо применять только качественные предохранители, в противном случае может прийти в негодность блок предохранителей или привести к пожару. Подробно как выбрать качественные предохранители описано в статье «Автомобильные предохранители».

Предохранители УАЗ Патриот в салоне до 2007 г

Обозначение	Сила тока. A	Защищаемые цепи
FI	5	Габаритный огонь левый
F2	5	Габаритный огонь правый
F3	7,5	Ближний свет фар правый
F4	7,5	Ближний свет фар левый
F5	10	Дальний свет фар правый
F6	10	Дальний свет фар левый
F7	7,5	Противотуманный огонь
F8	20	Блокировка дверей
F9	10	Аварийная сигнализация
F10	10	Кл. 5 ХР1 КП, выкл. з/хода, кл. 1 датчика скорости, кл. 4 центрального плафона, кл. 2 выключателя аварийной сигнализации
F11	30	Стеклоподъемники
F12	20	Прикуриватель, обогрев сидений
F13	20	Звуковой сигнал
F14	20	Обогрев стекла двери задка, наружных зеркал,МУС
F15	20	Конт. 11 Х2, переключатель стеклоочистителей, стеклоочиститель, выключатель заднего отопителя
F16	10	Противотуманная фара правая
F17	10	Противотуманная фара левая
F18	25	Отопитель
F19	7,5	Выключатель сигнала торможения, плафоны освещения
F20	5	Управление зеркалами
F21	10	Компрессор кондиционера
F22	15	Штепсельные розетки

предохранители кондиционера патриот

Предохранители УАЗ Патриот до 2011 г

предохранители под капотом уаз патриот

блок предохранителей после 2011г.

предохранители салона патриот до 2011г

Цепи, защищаемые плавкими предохранителями
Обозначение	Сила тока, А	Защищаемые цепи
Предохранители в салоне автомобиля
F1	5	Освещение выключателей и органов управления, габаритные огни левого борта
F2	7,5	Ближний свет правой фары
F3	10	Дальний свет правой фары
F4	10	Правая противотуманная фара
F5	30	Система электростеклоподъемников дверей, электропривод люка
F6	15	Штепсельная розетка переносной лампы
F7	20	Звуковые сигналы, электропривод зеркал
F8	20	Обогрева заднего стекла, наружных зеркал, МУС
F9	20	Очистители и смыватели стекол, дополнительный отопитель салона
F10	20	Прикуриватель
F11	5	Габаритные огни правого борта, освещение номерного знака
F12	7,5	Ближний свет левой фары
F13	10	Дальний свет левой фары и сигнализатор датьнего света фар
F14	10	Девая противотуманная фара
F15	20	Система электроблокировки замков дверей
F16	10	Аварийная сигнализация и указатели поворота
F17	7,5	Плафоны освещения, выключатель сигнала торможения
F18	25	Отопитель, выключатель обогрева заднего стекла и наружных зеркал
F19	10	Комбинация приборов, выключатель света заднего хода
F20	7,5	Задние противотуманные огни
F2I-23	10; 20; 30	Запасные предохранители
Предохранителей под капотом
F1	30	Силовая цепь реле вентилятора
F2	25	Антиблокировочная система (АБС)
F3	5	Приборы
F4	10	Силовая цепь реле электробензонасоса
F5	20	Силовая цепь реле стартера
F6	30	Силовая цепь реле вентилятора
F7	20	Силовая цепь реле КМПСУД
F8	10	Антиблокировочная система (АБС)
F9	80 (90)	Питание монтажного блока
F10	40	Антиблокировочная система (АБС)
Предохранители кондиционера
F1	7,5	Муфта компрессора кондиционера
F2, F3	30	Вентилятор 1, вентилятор 2

Снятие заднего монтажного блока под капотом

Для получения доступа к монтажным блокам, расположенным в моторном отсеке, снимите воздухозаборник

Отожмите фиксатор заднего монтажного блока.

Приподнимите монтажный блок из корпуса и разверните блок для удобной работы с ним.

Нажмите на фиксатор колодки жгута проводов

…и отсоедините колодку от монтажного блока.

Аналогично отсоедините вторую колодку проводов в передней части монтажного блока

отсоедините колодку проводов в левой части

и колодку проводов в задней части монтажного блока.

Отожмите отверткой фиксатор колодки жгута проводов

и отсоедините колодку от разъема монтажного блока

Нажав на фиксатор, отсоедините колодку силовых проводов от монтажного блока и снимите блок.

Установите блок предохранителей в порядке, обратном снятию.

На стенку монтажного блока реле и предо-хранителей, расположенного в моторном отсеке, нанесены обозначения предохраните¬лей и защищаемые ими цепи

Дополнительный блок реле и предохранителей под капотом Рено Флюенс

Следующим рассмотрим дополнительный блок реле и предохранителей, который расположен в коммутационном блоке под блоком защиты и комутации.

Схема дополнительного блока

Описание

• A — Не используется
• B — Реле подогревателя топлива (450)
• C — Реле света заднего хода (602)
• D — Не используется
• F1 — 80A блок интерфейса отопителя (1550)
• F2 — 70A блока предпускового подогрева (257)
• F3 — 50A ЭБУ коробки передач (119)
• F4 — 80A блок интерфейса отопителя (1550)
• F5 — 60A Электро вентилятор (188) через реле высокой скорости электровентилятора (234)
• F6 — 20А Подогревателя топлива (449)
• F7 — Не используется
• F8 — 30А — Управления реле электровентилятора (234)
• F9 — Не используется

Подключение передней панели к материнской плате

Первым делом, я порекомендую открыть руководство пользователя и поискать схему соединения там. Если нет бумажного, то можете найти его в электронном виде на официальном сайте производителя (как правило, в верхней части сайта переходите на вкладку «Продукты», там находите категорию материнских плат и уже оттуда ищите свою модель).

Прилагаю ссылки на официальные сайты:

• Asus
• Gigabyte
• MSI
• Asrock

Так же, на текстолите самой платы чаще всего написаны подсказки для помощи в подсоединении. На примере ниже отличный показатель правильных подсказок для того, чтобы разобраться как подключить переднюю панель к материнской плате.

Возьмем для примера популярную и актуальную материнскую плату и рассмотрим разъемы подключения на них.

Начнем

Первым делом рассмотрим модель материнской платы Gigabyte B450M DS3H с сокетом AM4 для подключения процессоров от компании AMD. Эта материнская плата достаточно популярна для недорогих сборок на Ryzen, а значит пример будет актуален.

Самым распространенным местом для размещения пинов подключения фронтальной панели является самый низ платы. Рассмотрим подключение на данной плате.

1. USB 2.0 (на плате два разъема. Если шнур один, то подключайте в любой из них)
2. USB 3.0
3. Power Led
4. HDD Led
5. Power SW
6. Reset SW
7. CI (датчик вскрытия корпуса, не настолько распространен, как остальные)
8. Speaker

Самые внимательные из вас уже могли заметить отсутствие разъема HD Audio, но не переживайте. Просто он находится в другой части платы, а именно слева.

Официальная документация говорит нам все то же самое, что я рассказал и вам.

А теперь давайте для сравнения возьмем похожую, но чуть более дешевую плату от той же компании – Gigabyte B450M S2H.

Данная плата обладает меньшим количеством слотов оперативной памяти, разъемов подключения и в принципе предназначена на чуть более дешевый сегмент. Пины здесь располагаются ближе к середине, давайте рассмотрим их подробнее.

1. HD Audio
2. USB 2.0 (на плате два разъема. Если шнур один, то подключайте в любой из них)
3. Speaker
4. Power Led
5. Power SW
6. HDD Led
7. Reset SW
8. USB 3.0

Заметьте, что в этой модели отсутствует разъём CI (датчик вскрытия корпуса), который присутствовал в предыдущем примере. Это не большая проблема, так как он, как уже упоминалось, не слишком распространен.

В официальной документации можем увидеть вот такую схему.

Теперь вам будет куда проще ориентироваться в системной документации, когда увидели это на примере, не так ли?

Абсолютно такие же обозначения на текстолите платы и схемы в руководстве пользователя будут выглядеть практически таким же образом будь это хоть китайская плата Killsre X79 для Intel Xeon на LGA2011, хоть старая MSI N1996 K9N для AMD на AM2.

Второе поколение (2002–2004)

Infiniti M (Y34)
Обзор
Также называемый
Производство	2002 – декабрь 2004 г.
Модельные годы	2003–2004
Кузов и шасси
Макет	Макет FR
Связанный	Infiniti Q45Nissan CimaNissan Gloria
Трансмиссия
Двигатель	4,5 л 340 л.с. (254 кВт) V8
Передача инфекции	5-ступенчатая автоматический
Размеры
Колесная база	2799 мм (110,2 дюйма)
Длина	5019 мм (197,6 дюйма)
Ширина	1770 мм (69,7 дюйма)
Высота	1463 мм (57,6 дюйма)

| вес = 3 851 фунт (1747 кг)}} Infiniti M45 был разработан в 2000 году в Техническом центре Nissan (NTC) в Ацуги, Япония; был произведен в Точиги, Япония; и основан на серии Y34 Nissan Gloria. В отличие от японских моделей, которые были доступны только с 6-цилиндровыми двигателями, M45 оснащался двигателями Nissan. V8, производя 340 л.с. (254 кВт) и 333 фунт-фут (451 Н · м) крутящий момент, которым он поделился с Infinitiфлагман Q45.

Помимо разницы в трансмиссии с Y34 Cedric / Gloria, Y34 M45 имеет совершенно другой дизайн приборной панели, аналогичный F50 Q45. Среди других отличий — совершенно другая конструкция задней многорычажной подвески. Конструкция задней многорычажной подвески Y34 Cedric / Gloria аналогична Z32 300ZX и S14 / S15 Silvia / 200SX / 240SX, где задняя пружина установлена ​​на стойке. Конструкция задней подвески на Y34 M45 очень похожа на конструкцию задней подвески на Z33 350Z, где пружина установлена ​​независимо от амортизатора / стойки и находится непосредственно на нижнем рычаге в чашке пружины.

Конструкция передней подвески заимствована из Y33 Q45 с цельной стойкой / стойкой. Вместо штампованного стального переднего нижнего рычага Y34 M45 имеет нижний А-образный рычаг из литого алюминия.

2003-2004 Инфинити М45

M45 позволил Infiniti для расширения использования 4.5L V8, который был эксклюзивным для Q45, таким образом создавая лучший экономия от масштаба чтобы покрыть расходы на разработку этого двигателя.

Схема предохранителей и реле в Калине 1

Как было сказано ранее, в Lada Kalina первого поколения блоков предохранителей и реле три. Поэтому каждый следует рассмотреть отдельно.

Основной блок

Чтобы понять какие предохранители установлены в основном блоке и за что они отвечают, следует ознакомится с таблицей:

Номер	Ток срабатывания, А	За что отвечает
F1	10	Аварийная сигнализация, указатели поворота, противоугонная система(иммобилайзер), щиток приборов
F2	30	Электрические стеклоподъемники
F3	10	Аварийная сигнализация
F4	20	Омыватель и стеклоочиститель
F5	25	ЭБУ электроусилителя руля и двигатель отопителя
F6	20	Гудок
F7	10	Плафоны освещения салона, щиток приборов
F8	20	Нагревательный элемент обогрева заднего стекла
F9	5	Габариты – правая сторона автомобиля
F10	5	Габариты – левая сторона автомобиля
F11	7,5	Блок управления иммобилайзера
F12	7,5	Ближний свет – правая блок-фара
F13	7,5	Ближний свет – левая блок-фара
F14	10	Дальний свет – правая блок-фара
F15	10	Дальний свет – левая блок-фара
F16	10	ПТФ – правая сторона
F17	10	ПТФ – левая сторона
F18	15	Обогрев сидений
F19	10	ЭБУ антиблокировочной системы
F20	15	Прикуриватель
F21	10	Выключатель заднего хода
F22	15	Блок управления штатной сигнализацией
F23	25	ЭУР
F24	7,5	Эл. Магнитная муфта кондиционера
F25	30	Питание электропакета
F26	25	ЭБУ антиблокировочной системы
F27	50	ЭУР
F28	40	АБС

Последние четыре предохранителя являются резервными и необходимы для замены перегоревших.

Чтобы узнать, какое реле и за что отвечает в Lada Kalina 1, достаточно изучить следующую таблицу:

Номер	Обозначение
K1	Стеклоочиститель фар
K2	Электрические стеклоподъемники
K3	Стартер
K4	Дополнительное реле
K5	Реле-прерыватель указателей поворота и аварийной сигнализации
K6	Стеклоочиститель и стеклоомыватель
K7	Дальний свет
K8	Гудок
K9	ПТФ
K10	Обогрев заднего стекла
K11	Элемент обогрева сидений
K12	Муфта компрессора кондиционера

Блок предохранителей под прикуривателем

Здесь установлено всего три вставки. Назначение предохранителей – защита цепей системы впрыска двигателя.

Номер	Ток	Обозначение
F1	15А	Цепь включения главного реле
F2	15А	Бензонасос
F3	15А	Постоянный «+» питания ЭБУ

Блок предохранителей и реле под консолью

Замыкает силовые части системы впрыска двигателя. На втором поколении автомобиля, почти все реле и предохранители отсюда перейдут на основной монтажный блок.

1	Низкая скорость вентилятора
2	Главное реле
3	Высокая скорость вентилятора
4	Реле топливного насоса
5	Предохранитель электровентилятора
6	—

Оплата через PayPal

После выбора оплаты через PayPal запустится платежная система PayPal, где требуется выбрать способ оплаты банковская карта или аккаунт PayPal.

Если у Вас уже есть аккаунт PayPal, то Вам необходимо зайти в него и осуществить платеж.

Если у Вас нет аккаунта в PayPal, и Вы хотите оплатить с помощью банковской карты через PayPal, Вам необходимо нажать на кнопку «Create an Account (Создать аккаунт)» — на рисунке показано стрелочкой.

После чего PayPal предложит вам выбрать Вашу страну и указать данные кредитной карты.

После указания данных, необходимых для осуществления платежа, надо нажать на кнопку «Pay Now (Оплатить)».
