Предохранители и реле citroen berlingo (b9), 2008 — 2020

Описание для 1-ого поколения

Блок с предохранителями под капотом

Общая схема

Таблица с описанием

p, blockquote 9,0,1,0,0 —>

F1	10А Фонарь заднего хода, блок предпускового подогрева, контакт выключения сцепления
F2	15А Бензонасос
F3	10А Электронный блок управления (ЭБУ) системы ABS
F4	10А ЭБУ двигателя
F5	10А Резервный
F6	15А Передние противотуманные фары
F7	20А Фараомыватель
F8	20А ЭБУ двигателя, реле электровентилятора
F9	15А Левая лампа ближнего света
F10	15А Правая лампа ближнего света
F11	10А Левая лампа дальнего света
F12	10А Правая лампа дальнего света
F13	15А Звуковой сигнал
F14	10А Стеклоомыватель ветрового стекла
F15	30А Датчики двигателя
F16	30А Воздушный насос
F17	30А Стеклоочиститель ветрового стекла
F18	40А Электро вентилятор системы климат-контроля

Блок с предохранителями в салоне берлинго

Таблица с расшифровкой

p, blockquote 12,0,0,0,0 —>

F1	15А Стеклоочиститель заднего стекла (с распашными дверями), розетка 12 В (Modutop)
F4	20А Автомагнитола комбинация приборов, дисплей, СОМ2000
F5	15А Сирена охранной сигнализации
F6	10А Диагностический разъем Citroen Berlingo
F7	15А Охранная сигнализация
F9	30А Система подогрева сидений, электровентилятор Modutop
F10	40А Электрообогревательный элемент заднего стекла, наружные зеркала заднего вида с электрообогревом
F11	15А Стеклоочиститель заднего стекла
F12	30А Люк с электроприводом, электростеклоподъемники Citroen Berlingo
F14	10А Сеть VAN COM2000
F15	15А Сеть VAN комбинации приборов, автомагнитола, дисплей
F16	30А Замки дверей с электроприводом
F20	10А Задний правый стоп-сигнал
F21	15А Задний левый стоп-сигнал
F22	20А Предохранитель прикуривателя Citroen Berlingo, розетка на 12 В, наружные зеркала заднего вида с электроприводом, плафоны освещения салона, лампа направлен­ного света для чтения карт и документов

Блоки под капотом

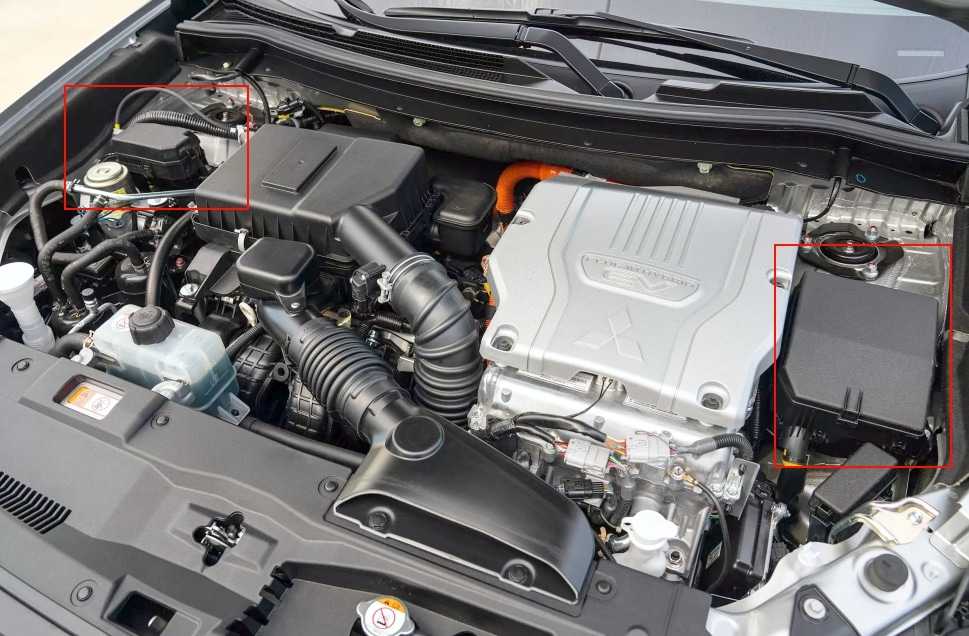

Под капотом Mitsubishi Outlander 3 может быть расположено 2 блока с предохранителями и реле — слева и справа моторного отсека.

p, blockquote 10,0,0,0,0 —>

p, blockquote 11,0,0,0,0 —>

Главный блок

Устанавливается с права.

p, blockquote 12,0,0,0,0 —>

p, blockquote 13,0,0,0,0 —>

p, blockquote 14,1,0,0,0 —>

Пример схемы с крышки блока

p, blockquote 15,0,0,0,0 —>

p, blockquote 16,0,0,0,0 —>

Схема

p, blockquote 17,0,0,0,0 —>

p, blockquote 18,0,0,0,0 —>

Обозначение

p, blockquote 19,0,0,0,0 —>

SBF1	30А Электродвигатель вентилятора конденсатора
SBF2	30А Стартер
SBF3	30А Электродвигатель вентилятора конденсатора
SBF4	40А Электродвигатель вентилятора системы охлаждения двигателя
SBF5	40А ABS
SBF6	40А VLC
SBF7	30А ABS
BF1	30А Электропривод двери багажного отделения
BF2	30А Усилитель аудиосистемы
BF3	30А Устройство ввода-вывода
BF4	30А Электрооборудование дизельного двигателя
F1	20А АКПП
F2	15А Обогреватель щеток стеклоочистителя
F3	Резерв
F4	10А Дневные ходовые огни
F5	15А Противотуманные фары
F6	10А Кондиционер
F7	20А Омыватели фар
F8	20А Звуковой сигнал противоугонной системы
F9	10А Звуковой сигнал
F10	15А Привод дроссельной заслонки
F11	7,5А Генератор
F12	7,5А Двигатель
F13	20А Цепь питания электрооборудования двигателя
25А Подогреватель топливной магистрали
F14	15А Бензонасос
F15	10А Катушка зажигания
F16	10А Цепь питания электрооборудования двигателя
F17	10А Фара дальнего света (левая)
F18	10А Фара дальнего света (правая)
F19	20А С газоразрядной лампой: Фара ближнего света(левая)
F20	20А С газоразрядной лампой: Фара ближнего света (правая)
F21	10А С галогенной лампой: Фара ближнего света(левая)
F22	10А Фара ближнего c галогенной света (правая) лампой
F23	7,5А Датчик заряда аккумуляторной батареи

Назначение реле

p, blockquote 20,0,0,0,0 —>

p, blockquote 21,0,0,1,0 —>

Дополнительный блок

Устанавливается не на все модели.

p, blockquote 22,0,0,0,0 —>

Схема

p, blockquote 23,0,0,0,0 —>

p, blockquote 24,0,0,0,0 —>

Расшифровка

p, blockquote 25,0,0,0,0 —>

SBF1	30A Патронник
SBF2	30A Вакуумный насос
F1	20А Водяной насос (электро двигатели)
F2	7,5А Управление батареи
F3	15A Батарея питания отопителя
F4	7,5А Лючок топливного бака
F5	7,5A Соленоид кондиционера
F6	7,5A Насос кондиционера
F7	10A Контролёр электромотора
F8	7,5A Обогрев лобового стекла
F9	15A Главный драйвер батареи / 10А Питатель питания и контролер зарядки
F10	15A Контроллер зажигания
F11	7,5A Контроллер зажигания

Блок на АКБ

На плюсовой клемме аккумуляторной батареи так же может крепится блок предохранителей выполненный в виде плавких вставок высокой мощности.

p, blockquote 26,0,0,0,0 —>

p, blockquote 27,0,0,0,0 —>

p, blockquote 28,0,0,0,0 —> p, blockquote 29,0,0,0,1 —>

Остались вопросы? Задавайте их в комментарии.

Источник

Предохранители и реле в салоне Рено Кангу 2

Блок расположен в левой от руля части панели управления.

Схема блока предохранителей и реле в салоне Рено Кангу 2

Описание

1	Не используется
2	10А Предохранитель прикуривателя Рено Кангу 2 (101) или розетки для дополнительного оборудования (506)
3	15А Аудиосистема (261), многофункциональный дисплей (653), реле питания сиденья (1399),  реле включения стоп-сигналов (1524) — реле потребителей электроэнергии № 2 (1389)
4	10А Розетка для дополнительного оборудования 2-го ряда сидений (1382)
5	5А Питание щитка приборов (247)
6	30А Предохранитель центрального замка или системы блокировки внутренних ручек дверей
7	20А ЦЭКБС (645) (лампы аварийной сигнализации и противотуманного света)
8	10А Предохранитель элементов обогрева наружных зеркал заднего вида со стороны водителя и пассажира (239-240)
9	10А Реле потребителей электроэнергии № 2 (1389) и реле «+» работающего двигателя внутреннего сгорания (1615)
10	15А Аудиосистема (261) — многофункциональный дисплей (653) — блок интерфейса мультиплексной сети (мультиплексная сеть (1714) — видеодисплей (1127)
11	10А ЭБУ климатической установки (419), реле потребителей тока 1 (1155), плафона освещения салона, лампы освещения багажного отделения, выключателя стоп-сигнала
12	5А ЦЭКБС (645)
13	5А Предохранитель переднего плафона (213) — центрального плафона (529) — датчика дождя и освещенности (1415)
14	5А Реле управления электро стеклоподъемников (471) — реле системы обеспечения безопасности детей (750) — реле электрических стеклоподъемников (703) — ЭБУ климатической установки (419)
15	10А ЦЭКБС (645) — ЭБУ АБС (118)
16	15А ЦЭКБС (645), выключателя стоп-сигнала (160), ЭБУ АБС и автоматической коробки передач (119), правого и левого заднего фонаря, верхнего стоп-сигнала (639)
17	20А Блок подрулевых переключателей (1519), двустороннего насоса омывателя ветрового и заднего стекол (677)
18	5А Предохранитель ЦЭКБС (645) — приемного кольца (1618)
19	30А Реле электростеклоподъемников (471)
20	15А Реле питания сиденья (1399) — обогрева сидений водителя и пассажира (385-386) — выключателей подогрева правого и левого сидений (1513-1514)
21	15А Блок подрулевых переключателей (1519) — главного электромагнитного звукового сигнала (105) — диагностического разъема (225)
22	15А ЦЭКБС (645) — электродвигателя очистителя заднего стекла (211) — электродвигателя очистителя стекла двери (1881)
23	Питание электро вентилятора нагнетания холодного воздуха (164) 20 A для системы кондиционирования или 30 A для стандартной системы отопления
24	20А Питание электровентилятора нагнетания холодного воздуха (164)
25	Не используется
26	Не используется
27	40А ЦЭКБС (645) — электродвигателя стеклоподъемника двери водителя и пассажира
28	Не используется
29	Не используется

Реле

• 1155 — 70А Реле потребителей электроэнергии 1
• 1067 — 40А Реле дополнительного подогрева 1
• 1068 — 70А Реле дополнительного подогрева 2
• 471- 40А Реле управления электро стекло-подъемниками
• 703 — 40А Реле электростекло-подъемника
• 1615 — 20А Реле «+» при работающем двигателе
• 1389 — 20А Реле потребителей электроэнергии 2

Реле системы обеспечения безопасности детей расположен на туннеле рядом с рычагом стояночного тормоза.

Оплата через PayPal

После выбора оплаты через PayPal запустится платежная система PayPal, где требуется выбрать способ оплаты банковская карта или аккаунт PayPal.

Если у Вас уже есть аккаунт PayPal, то Вам необходимо зайти в него и осуществить платеж.

Если у Вас нет аккаунта в PayPal, и Вы хотите оплатить с помощью банковской карты через PayPal, Вам необходимо нажать на кнопку “Create an Account (Создать аккаунт)” – на рисунке показано стрелочкой.

После чего PayPal предложит вам выбрать Вашу страну и указать данные кредитной карты.

После указания данных, необходимых для осуществления платежа, надо нажать на кнопку “Pay Now (Оплатить)”.

Описание для 2-ого поколения

Блоки с предохранителями и реле под капотом

Главный блок с предохранителями и реле

Общая схема

Описание

Предохранители

• F1 20A Компьютер управления двигателем питание электрического блока управления двухскоростной группой электровентилятора
• F2 15A звуковая сигнализация
• F3 10A передний и задний стеклоомыватели
• F4 20A Омыватели фар
• F5 15A + аккумулятор Система подогрева топлива DV6 топливный насос TU5JP4
• F6 10A + после контакта компьютер и сдвоенное реле систем ABS/ESP датчик угла поворота рулевого колеса гирометр измеритель ускорения системы контроля стабильности механизм электронасоса усилителя рулевого колеса
• F7 10A контактный датчик торможения концевой выключатель педали сцепления
• F8 25A обмотка стартера
• F9 10A после контакта модуль блокировки защиты 3 реле — электродвигатель корректора направления фар
• F10 30A управление катушкой зажигания TU5JP4 — управление инжектором TU5JP4 питание электромагнитного клапана насоса системы впрыска DV6
• F11 40A включение реле нагнетательного вентилятора
• F12 30A управление малой и большой скоростью переднего стеклоочистителя
• F13 40A после контакта питание СМ (интеллектуальный сервисный модуль)
• F14 30A управление насосом рекуперации температуры отработавших газов
• F15 10A правая фара дальнего света
• F16 10A левая фара дальнего света
• F17 15A левая фара ближнего света
• F18 15A правая фара ближнего света
• F19 15A Электроклапан очистки резервуара TU5JP4 — кислородные датчики на входе и выходе TU5JP4 электроклапан системы обогрева воздуха турбонаддува 1-2 DV6
• F20 10A датчик наличия жидкости в топливе DV6 — электроклапан регулировки давления в турбокомпрессоре DV6 электромагнитный клапан регулирования температуры на выпуске F21 5A воздушный расходомер DV6 питание электрического блока управления двухскоростной группой электровентилятора модуль макси предохранителей (PSF1)

Реле

• R1 главное реле компьютера управления двигателем
• R2 реле силовой цепи компьютера управления двигателем
• R3 реле системы подачи воздуха
• R4 реле очистителя ветрового стекла
• R5 реле малой скорости переднего стеклоочистителя — реле большой скорости переднего стеклоочистителя
• R6 реле распределителя + после контакта
• R7 реле вентилятора системы кондиционирования
• R8 реле стартера
• R9 реле переднего стеклоомывателя
• R10 реле заднего стеклоомывателя
• R11 реле омывателя фар
• R12 реле звукового сигнала

Блок на крышке аккумуляторной батареи

О его расположении можете посмотреть в данном видео, A заодно узнать как поменять аккумулятор на Citroеn Berlingo.

Схема

Назначение

1. Модуль состояния зарядки 5А
2. Диагностический разъем 15А
3. Сопротивление выключатели педали тормоза 15А
4. —
5. Питание группы электронасоса усилителя рулевого управления 80А
6. Модуль управления предварительным пост-обогревом 70А
7. Модуль блокировки защиты 3 реле 100А
8. —
9. —
10. Простое реле защиты двигателя 30А

Блоки в салоне citroen berlingo

Основные блоки под панелью слева

Общая схема

Назначение предохранителей

1. 15А — Очиститель заднего стекла
2. —
3. 5А — Подушка безопасности
4. 10А — Кондиционер, диагностический разъем, зеркало заднего вида, регулятор фар
5. 30А —  Стеклоподъемники
6. 30А Замки
7. 5А — Задний плафон, передний плафон индивидуального освещения, люк в крыше
8. 20А — Автомагнитола, CD-чейнджер, дисплей, блок контроля давления воздуха в шинах, охранная сигнализация и сирена
9. 30А — Розетки 12 В передняя и задняя
10. 15А Верхняя часть рулевой колонки
11. 15А — Цепь малого тока замка зажигания
12. 15А — Датчик дождя и освещенности, подушка безопасности
13. 5А Панель приборов
14. 15А — Парктроник, панель управления кондиционером, система громкой связи
15. 30А Питание системы блокировки замов
16. —
17. 40А — Подогрев заднего стекла и зеркал

Описание реле

• R1 Реле переднего импульсно стеклоподъемника
• R2 Реле очистителя заднего стекла
• R3 Реле аксессуаров + АСС
• R4 Реле блокировки дверей
• R5 Реле супер блокировки задних дверей
• R6 — Реле супер блокировки передних дверей
• R7 Реле пробуждения компьютера
• R8 Реле заднего стекла с обогревом

Схема 2 блока

Расшифровка элементов

1. —
2. 20А — Подогрев сидений
3. —
4. 15А — Реле складных зеркал заднего вида
5. 15А — Реле розетки для подключения холодильной камеры

Дополнительный блок

При наличии в комплектации автомобиля соответствующих систем, на нем устанавливается дополнительный блок предохранителей для сцепного устройства и прицепа, A также прочих кузовных модификаций и платформ с кабиной. Он расположен за ограничительной перегородкой справа.

Общая схема

Тут расположены:

• 15А реле замка зажигания, опционный генератор
• 15А Питание прицепа 12В
• 15А Цепь постоянного питания трансформаторов
• 40А Аварийные огни

Блок с предохранителями в салоне пежо 206

Он находится под панелью приборов, с левой стороны за защитной крышкой. Для доступа надо повернуть крепление.

Вариант 1 (до 2002 г.в.)

Схема

Нумерация идет с права налево с верху вниз. Так же номер указан на метке крепления предохранителя.

Расшифровка

F1	(50A) Антиблокировочная система (ABS)
F2	(5A) Панель приборов
F3	—
F4	(5A) Многофункциональный модуль управления
F5	—
F6	(5A) Управление двигателем, иммобилайзер
F7	(15А) Кабриолет (складная крыша)
F8	(10A) Светодиод охранной сигнализации, цифровой многофункциональный дисплей, аварийные сигнальные лампы, приборная панель, внутренние лампы
F9	(5A) Многофункциональный модуль управления
F10	—
F11	(10A) LH стоп-сигнал, центральный светильник
F12	(10A) Стопорная лампа RH
F13	—
F14	(30A) Задние электрические стеклоподъемники
F15	(20A) Габаритные огни, гнездо для прицепа
F16	—
F17	—
F18	(10A) Лампа подсветки аудиоустройства, лампа прикуривателя, часы, подсветка прибора, цифровой многофункциональный дисплей, лампочки номерного знака, подсветка переключателя, переключатели переключения передач, лампа
F19	(5A) Задние противотуманные фары
F20	—
F21	—
F22	(10A) Контрольная лампа генератора переменного тока, часы, цифровой многофункциональный дисплей, лампа для перчаточного ящика, приборная панель, внутренние лампы, система навигации, датчик дождя, электрические стеклоподъемники
F23	(20A) Прикуриватель
F24	(15A / 20A) Аудиосистема
F25	(20A) Система мойки / очистки заднего стекла, система промывки / очистки лобового стекла
F26	—
F27	(5A) Многофункциональный модуль управления
F28	—
F29	(10A) LH фара дальнего света
F30	(10A) RH фара дальнего света, сигнальная лампа дальнего света фар
F31	(10A) LH фара ближнего света
F32	(10A) RH фара — ближний свет, фара ближнего света «на» контрольная лампа
F33	(5A) Омыватели фар
F34	(10A) Боковая лампа LH, задняя фара LH
F35	(10A) Боковая лампа RH, задняя фара RH
F36	—
F37	(5A) Модуль управления двигателем вентилятора двигателя HFY / HFZ / KFX / NFZ / WJZ
F38	(5A) Переключатель тройного давления хладагента переменного тока, реле вентилятора двигателя 2
F39	—
F40	(20A) Обогреватель / кондиционер (AC)
F41	(5А) Запасной
F42	(10A) Запасной
F43	(30A) Запасной
F44	(20А) Запасной
F45	(15A) Запасной

Оплата через PayPal

После выбора оплаты через PayPal запустится платежная система PayPal, где требуется выбрать способ оплаты банковская карта или аккаунт PayPal.

Если у Вас уже есть аккаунт PayPal, то Вам необходимо зайти в него и осуществить платеж.

Если у Вас нет аккаунта в PayPal, и Вы хотите оплатить с помощью банковской карты через PayPal, Вам необходимо нажать на кнопку «Create an Account (Создать аккаунт)» — на рисунке показано стрелочкой.

После чего PayPal предложит вам выбрать Вашу страну и указать данные кредитной карты.

После указания данных, необходимых для осуществления платежа, надо нажать на кнопку «Pay Now (Оплатить)».

Ваши преимущества при покупке в Autocompas.ru

• Огромный выбор автозапчастей и низкие цены;
• Быстрая доставка, как правило, в течение 24 часов;
• Гарантия и право возврата;
• Акцент на проверенных и брендовых производителях всех ценовых сегментов;
• Безопасная и удобная онлайн-покупка с множеством вариантов оплаты;
• Квалифицированная поддержка и советы + рекомендации от специалистов при выборе и покупке.

Ассортимент автозапчастей в наличии и под заказ

Большое разнообразие производителей и качественные автозапчасти гарантируют мобильность вашего автомобиля и безопасность на дорогах. Огромный ассортимент постоянно доступен из наличия в режиме онлайн. Сертифицированные и надежные поставщики афтемаркет, дилеры, региональные участники рынка предоставляют весь спектр автозапчастей по адекватным ценам. Компетентный персонал нашей службы поддержки всегда поможет вам в вашем поиске.

Качество обслуживания в нашем интернет магазине

Сервис обслуживания и онлайн-предложений от Autocompas.ru уже завоевали несколько наград и сделали нас лидером на Российском рынке в области продаж автозапчастей для иномарок ежедневно сайт посещают 40+ тысяч человек и многие из них становятся нашими постоянными клиентами. Довольные клиенты – наша цель. Положитесь на Autocompas.ru в качестве надежного поставщика автозапчастей.

Замена сетки в бензобаке ) — бортжурнал Opel Vectra Элегантная ЧеРеШнЯ 2001 года на DRIVE2

Вот дошли руки до фильтра в баке. и как оказалось не зря…первый раз это делал, долго очковал… но набравшись смелости, приступил к работе…

снял резиновую заглушку под сиденьем и увидел ужасную картину …

пришлось брать в руки пылесос…далее снял стопорное кольцо, с помощью молотка и какойто матери

далее нужно было снять шланги с трубок… тут меня ждал сюрприз ) давление то еще осталось… я весь в бензине))) хорошо что реакция есть и надел ее обратно, взял шприц Большой-пребольшой… и начал потихоньку стравливать давление и выбирать шприцом бенз. в итоге снимаем крышку…

когда вытащил бензонасос увидел не приятную картину… сетку засраную в хлам… и кучу мусора под сеткой насоса…

на помощь пришел бинт с родной аптечки)))

чтоб ремонтировать немецкий автомобиль, нужны немецкие аксессуары)))

выбрав всю дрянь с бака, поставил новую сетку))

Пробег: 204800 км

Замена предохранителей на Citroen Berlingo

• Комплект новых модулей, реле;
• Отвертка, пластиковый пинцет для извлечения модулей с гнезда;
• Дополнительное освещение, фонарь.

Последовательность действий при замене в салоне машины:

• Помещаем техническое средство в периметр ремонтной зоны, активируем стояночный тормоз в целях безопасности, предотвращения отката;
• Открываем капот, снимаем силовые клеммы с аккумуляторной батареи;
• В салоне машины слева от руля отщелкиваем пластиковую крышку, пинцетом извлекаем предохранитель по порядковому номеру;
• На штатное место вставляем новый модуль, закрываем крышку вновь.

Для замены монтажного блока в сборе необходимо дополнительно выкрутить два винта, фиксирующих плату к корпусу.

Установка реле — прерывателей в моторном отсеке:

• Глушим двигатель, открываем капот;
• Справа, за аккумуляторной батареей отщелкиваем пластиковую крышку корпуса, в который вмонтирован монтажный блок с модулями;
• Пинцетом извлекаем реле — прерыватель по порядковому номеру, заменяем новым, закрываем крышку вновь.

Ресурс эксплуатации реле – прерывателей дольше предохранителей, поэтому их меняют реже. В основном при деформации, повреждении корпуса, блока, клемм.

Периодически проверяйте состояние изоляционного слоя силовых кабелей. Очищайте концевики от окисления.

Средний ресурс эксплуатации предохранителей, реле — прерывателей на Ситроен Берлинго — 70 тыс. км.

Источник статьи: http://zapchasti.expert/predoxraniteli/predoxraniteli-citroen-berlingo.html

Предохранители Citroen Berlingo

Ситроен Берлинго представлен на рынке СНГ двумя поколениями. Первая генерация выпущена в серийное производство в 1996 году, вторая – в 2008 году. В обоих поколениях схема и место расположение предохранителей идентичное:

• Основной блок: в салоне машины, слева от рулевого колеса;
• Дополнительный: под капотом, в моторном отсеке, справа от аккумуляторной батареи.

В Ситроен Берлинго предустановлены предохранители ножевого типа с плавильным элементом по центру.

Учитывая большое количество модулей в основном и дополнительном блоках, с тыльной стороны крышки корпуса нанесена маркировка, распиновка, расшифровка по каждому из номеров. Что существенно упрощает процесс идентификации модуля.

Замена предохранителей не отнимет много времени, но требует внимательности со стороны ремонтника. Нарушение технологии монтажа не допустимо, что повлечет выход из строя оборудования.

При возникновении сложностей с установкой, профилактикой обратитесь за помощью к мастерам сервисных центров.

Предохранители и реле KIA Sportage (JE / KM; 2004-2010) — Предохранители

В данной статье мы рассматриваем KIA Sportage (JE / KM) второго поколения, выпускавшиеся с 2004 по 2010 годы. Здесь вы найдете схемы блоков предохранителей KIA Sportage 2004, 2005, 2006, 2007, 2008, 2009 и 2010 годов , получите информацию о расположении панелей предохранителей внутри автомобиля, а также о назначении каждого предохранителя (расположение предохранителей) и реле.

Приборная доска

Блок предохранителей находится за крышкой на водительской стороне панели приборов.

Автомобили с левым рулем

Автомобили с правым рулем

Моторного отсека

Внутри крышек панели предохранителей / реле вы можете найти этикетку с названием и емкостью предохранителя / реле. Не все описания панелей предохранителей в этом руководстве могут быть применимы к вашему автомобилю.

Приборная доска

• Автомобили с левым рулем
• Автомобили с правым рулем
• Назначение предохранителей в щитке приборов

ХВОСТ ПРАВЫЙ	10А	Задний фонарь (правый)
RR HTR	30А	Задний обогреватель
ОПАСНОСТИ	15А	Предупреждающий световой сигнал
БЕЗОПАСНОСТЬ P / WDW	15А	Стеклоподъемник безопасности
HTD MIRR	10А	Обогрев наружных зеркал заднего вида
ХВОСТ ЛЕВЫЙ	10А	Задний фонарь (слева)
ЭБУ (B +)	10А	TCU, иммобилайзер
P / OUTLET.RR	15А	Розетка (сзади)
RR FOG	10А	Задний противотуманный фонарь
ЗАДНИЙ дворник	15А	Задний стеклоочиститель
F / ЗЕРКАЛО	10А	Складывание наружного зеркала заднего вида
НАЧАЛО	10А	Замок зажигания / выключатель блокировки, система охранной сигнализации
средний	10А	Аудио
P / OUTLET.FR	15А	Розетка (спереди)
OBD II	10А	OBD II, диагоноз
S / HTR	20А	Подогрев сиденья
ЗАПАСНОЙ	15А	Запасной предохранитель
С / Зажигалка	15А	Зажигалка
АУДИО	10А	ETACS, Аудиосистема, Дверной замок, Зеркало с электрическим дистанционным управлением
КОМНАТА LP	10А	Кластер, ETACS, кондиционер, часы, комнатная лампа
S / КРЫША И D / ЗАМОК	20А	Люк, Замок двери
A / CON	10А	Кондиционер
IGN	10А	Подогреватель топливного фильтра, AQS, Фара
P / WDW-1	30А	Стеклоподъемник (слева)
P / WDW-2	30А	Стеклоподъемник (правый)
ЗАПАСНОЙ	10А	Запасной предохранитель
IG COIL	20А	Катушка зажигания
T / SIG	15А	Световой сигнал поворота
A / BAG IND	10А	Кластер
Кластер	10А	Кластер
ЗАПАСНОЙ ПРЕДОХРАНИТЕЛЬ	15А	Запасной предохранитель
ЗАПАСНОЙ ПРЕДОХРАНИТЕЛЬ	10А	Запасной предохранитель
B / UP	10А	Резервный свет
СУМКА	15А	Воздушная подушка
АБС	10А	Антиблокировочная тормозная система
ECU	10А	TCS, ESP, иммобилайзер
ЗАПАСНОЙ ПРЕДОХРАНИТЕЛЬ	30А	Запасной предохранитель
ЗАПАСНОЙ ПРЕДОХРАНИТЕЛЬ	20А	Запасной предохранитель
P / CONN	30А	Предохранитель разъема питания
SHUNT CONN	–	Разъем шунта

Моторного отсека

Назначение предохранителей в моторном отсеке

A / CON	–	Реле кондиционера
Банкомат	–	Реле управления автоматической коробкой передач
COND2	–	Конденсаторное (низкое) реле
DEICE	–	Реле обогревателя
F / FOG	–	Реле передних противотуманных фар
F / НАСОС	–	Реле топливного насоса
HDLP HI	–	Реле фар (дальнего света)
HDLP LO	–	Реле фар (ближнего света)
РОГ	–	Реле звукового сигнала
ЩЕТКА СТЕКЛООЧИСТИТЕЛЯ	–	Реле стеклоочистителя
COND1	–	Реле конденсатора (высокого)
ОСНОВНОЙ	–	Главное реле
НАЧАЛО	–	Реле пускового двигателя
COND1	40А	Конденсатор (высокий)
COND2	30А	Конденсатор (низкий)
IGN1	30А	Выключатель зажигания
IGN2	30А	Запуск двигателя
ABS1	40А	АБС, ESP
ABS2	40А	АБС, ESP
IP B +	60А	В панели B +
ВОЗДУХОДУВКА	40А	воздуходувка
ALT	120A (2,0 л бензин) 140A (2,7 л бензин, 2,0 л дизель)	Генератор
A / CON	10А	Кондиционер
SNSR	10А	Датчики
DEICE	15А	Дефростер
ДХО	15А	Дневной ходовой свет
F / FOG	15А	Передняя противотуманная фара
F / НАСОС	15А	Топливный насос
F / WIPER	20А	Передний дворник
HDLP HI	20А	Фара (высокая)
HDLP LO	15А	Фара (ближняя)
РОГ	15А	Рог
INJ	15А	форсунка
СТОП	15А	Стоп-сигнал
4WD	20А	ЭБУ 4WD
AMP	20А	Усилитель звука
Банкомат	20А	Автоматическая коробка передач
ECU	30А	Блок управления двигателем
ЗАПАСНОЙ	10А	Запасной предохранитель
ЗАПАСНОЙ	15А	Запасной предохранитель
ЗАПАСНОЙ	20А	Запасной предохранитель
ЗАПАСНОЙ	30А	Запасной предохранитель

Дополнительная панель в моторном отсеке (только дизель)

Назначение предохранителей на дополнительной панели (только для дизельных двигателей)

РЕЛЕ ЗАЖИГАНИЯ	–	Реле свечей накаливания
РЕЛЕ НАГРЕВАТЕЛЯ 1	–	Реле 1 нагревателя PTC
РЕЛЕ НАГРЕВАТЕЛЯ 2	–	Реле 2 нагревателя PTC
РЕЛЕ НАГРЕВАТЕЛЯ3	–	Реле нагревателя PTC 3
РЕЛЕ НАГРЕВАТЕЛЯ ТОПЛИВНОГО ФИЛЬТРА	–	Реле подогревателя топливного фильтра
НАГРЕВАТЕЛЬ ТОПЛИВНОГО ФИЛЬТРА	30А	Подогреватель топливного фильтра
ЗАГЛУШКА	80А	Свеча накаливания
НАГРЕВАТЕЛЬ 1	40А	Нагреватель PTC 1
НАГРЕВАТЕЛЬ2	40А	Нагреватель PTC 2
НАГРЕВАТЕЛЬ3	40А	Нагреватель PTC 3

Вам также может понравиться
