Блок предохранителей в водоотводящем коробе
Для автомобилей до 2012 г. в.
A — Разветвитель 2 для клеммы 30 -TV22-
B — гнездо для подключения внешнего пускового источника питания -U6-
| 1 | 40(2)60(1) Модуль управления вентилятором 400 Вт Модуль управления вентилятором мощностью 600 Вт |
| 2 | 110 Контроллер вентилятора 400 Вт |
1) Автомобили с системой управления вентилятором 1000W оснащены вентиляторами -S204- (600W) и -S205- (400W).
2) В автомобилях с 800-ваттной системой управления вентилятором устанавливаются -S204- (400 Вт) и -S205- (400 Вт).
Для автомобилей c высоковольтной системой либо с 2012 г. в.
A — Разъем 2 для клеммы 30 -TV22-
B — гнездо для запуска от внешнего источника питания -U6
| № | Функция/компонент |
| 1 | 40/60A 400W управление вентилятором (2), блок управления питанием и приводом -JX1-(1) |
| 2 | 40/175A 400Вт управление вентилятором, 600Вт управление вентилятором / 1000Вт управление вентилятором(3) |
| 3 | — Силовой предохранитель -S126-, предохранитель -S328-. |
| 4 | 110A Блок управления усилителем рулевого управления -J500-. |
1) На автомобилях с системой управления вентилятором мощностью 1000 Вт устанавливаются S204 (600 Вт) и S205 (400 Вт).
2) Для автомобилей с системой управления вентилятором 800 Вт устанавливаются S204 (400 Вт) и S205 (400 Вт).
3) Для автомобилей с высоковольтной системой.
Дополнительные реле (вне коробки предохранителей)
| Реле | Цвет | Защищаемая цепь | |
| 18 | Черный | Стеклоподъемник | Дверь водителя |
| 19 | Голубой | Выкл. управления скоростью | Кроншт. коробки предохранителей под панелью приборов |
| 20 | Голубой | Омыватели фар | Кронштейн блока лампочек |
| 21 | Оранжевый | Интервал стекпооч. заднего стекла | Кронштейн блока лампочек |
| 22 | Белый | Противот. фары (только левост. Упр.) | Кронштейн модуля интерфейса |
| 23 | Черный | Указатели поворота | Рупев. колонка |
| 24 | Белый | Противоуг. сигнализ. (слева) | Кроншт. замка двери |
| 25 | Белый | Противоуг. сигнализ. (справа) | Кроншт. замка двери |
| 26 | Черный | Обогреватели сидений | Кроншт. коробки предохранителей под панелью приборов |
| 27 | Выключение освещения панели приборов (Скандинавия) | Кроншт. коробки предохранителей под панелью приборов | |
| 30 | Выключение освещения панели приборов (Скандинавия) | Кроншт. коробки предохранителей под панелью приборов | |
| 34 | Система кондиционирования воздуха | Кроншт. коробки предохранителей под панелью приборов |
Дополнительная информация
Остались вопросы? Посмотрите данное видео, что бы стало понятно где именно данные блоки и реле располагаются.
Признаки неисправности предохранителей на Audi А6
- Между модулями простреливаем искра;
- В месте расположения монтажного блока слышен запах плавленой пластмассы;
- На приборной панели индикатор сигнализирует о неисправности оборудования в салоне, под капотом;
- При подаче тока штатное оборудование не активно.
Частые причины выхода из строя предохранителей
- Нарушение периодичности проведения технического осмотра Audi А6. Вследствие чего оборудование работает нестабильно;
- Покупка не оригинальных запчастей;
- Нарушение технологии установки деталей;
- Механическое повреждение монтажного блока;
- Короткое замыкание в электрической цепи;
- Повреждение изоляционного слоя автомобильной проводки;
- Окисление контактов, образование конденсата, ослабленные контакты на клеммах.
Какой предохранитель у вашего Audi Q5?
Мы будем сейчас, прежде чем мы определим где находится предохранитель стартера на вашем автомобиле, объясните вам, какой предохранитель стартера находится на вашем Audi Q5. До сих пор автомобили не оснащались предохранителями стартера, поскольку они выделяют значительную энергию при запуске двигателя и, кроме того, не всегда стабильны. Однако с нескольких лет производители начали встраивать в соленоид стартера предохранитель на 150/200 ампер, который «защищает вспомогательные части» стартера вашего Audi Q5, например, зажигание. Однако есть еще один предохранитель, который существует дольше и который также связан со стартером, это предохранитель. предохранитель F8, который обычно составляет 20/25 ампер и на Audi Q5 называется предохранителем возбуждения стартера. .
Плата с предохранителями на приборной панели справа
Расшифровка схемы
| 1 | ST1 |
| 2 | |
| 3 | |
| 4 | |
| 5 | (5A) Блок управления электрооборудованием рулевой колонки |
| 6 | (5A) Выключатель системы курсовой устойчивости (ESP) |
| 7 | (5A) Диагностический разъем (DLC) |
| 8 | (5A) Шина данных CAN, блок управления шлюзом |
| 9 | (5A) Нагреватель охлаждающей жидкости |
| 10 | |
| 11 | |
| 12 | |
| 1 | (5A) Аудиосистема ST2 |
| 2 | (5A) Многофункциональный переключатель |
| 3 | (5A/20A) |
| 4 | (5A) Блок управления комбинацией приборов |
| 5 | (5A) Шина данных CAN, блок управления шлюзом |
| 6 | (5A) Система дистанционного управления центральным замком и запуска двигателя (keyless entry and start) |
| 7 | (5A) Выключатель фар |
| 8 | (40A) Блок управления электродвигателем вентилятора кондиционера/отопителя |
| 9 | (5A) Блок управления блокировкой рулевой колонки |
| 10 | (10A) Электронный блок управления кондиционером |
| 11 | (10A) Диагностический разъем (DLC) |
| 12 | (5A) Блок управления электрооборудованием рулевой колонки |
Блок предохранителей с левой стороны панели приборов
Расположен с левой стороны на панели приборов. Для доступа уберите защитную крышку.
реальное фото блока предохранителей а6 с6Схема
Описание
| 1 | Резервный |
| 2 | Резервный |
| 3 | 5A управление двигателем |
| 4 | 5A сенсор уровня масла |
| 5 | 5A кондиционер |
| 6 | 5A электронная система динамической стабилизации (ESP), сенсор сцепления |
| 7 | 5A штекер системы диагностики |
| 8 | 5A блок управления HomeLink |
| 9 | 5A автоматически экранируемое внутреннее зеркало заднего вида |
| 10 | 5A поддержание дистанции (adaptive cruise control) |
| 11 | 5A автономный отопитель |
| 12 | 10A штекер системы диагностики |
| 13 | 10A модуль переключателей рулевой колонки |
| 14 | 5A выключатель сигнала торможения |
| 15 | 10A комбинация приборов |
| 16 | 10A телефон, телематика, мобильный телефон |
| 17 | 10A электронная система динамической стабилизации (ESP) |
| 18 | 5A электроника левой фары |
| 19 | 5A сенсор дождя |
| 20 | 5A обогреваемые жиклеры стеклоомывателя |
| 21 | 5A антенный усилитель |
| 22 | отсутствует |
| 23 | 5A электромеханический стояночный тормоз |
| 24 | отсутствует |
| 25 | отсутствует |
| 26 | отсутствует |
| 27 | отсутствует |
| 28 | отсутствует |
| 29 | отсутствует |
| 30 | отсутствует |
| 31 | 15A выключатель фары заднего хода, трансмиссия multitronic, компонент двигателя |
| 32 | 30A интеллигентный модуль мощности водителя (освещение пространства для ног и передние фары, звуковой сигнал, стеклоочиститель, электрическая регулировка рулевой колонки) |
| 33 | 25A интеллигентный модуль мощности водителя (освещение слева) |
| 34 | 25A интеллигентный модуль мощности водителя (освещение справа) |
| 35 | 20A автономный отопитель |
| 36 | 30A устройство чистки фар |
| 37 | 25A электронная система динамической стабилизации (ESP) |
| 38 | 30A стеклоочиститель |
| 39 | 15A блок управления левой дверью |
| 40 | 25A звуковой сигнал / MMI-дисплей |
| 41 | 40A вентилятор отопителя |
| 42 | 30A блок управления электронным замком зажигания/ электрической регулировкой рулевой колонки |
| 43 | отсутствует |
| 44 | 15A блок управления advanced key / подушка безопасности |
Блок реле в салоне автомобиля
Салонный блок реле находится под приборной панелью чуть левее рулевой колонки. Реле установлены на специальном открывающемся пластиковом кронштейне-держателе.
Схема Блока Реле Ауди A6 C6 в салоне автомобиля
| № на схеме | Защищаемая цепь |
|---|---|
| А | Предохранитель тормозной системы управления ABS 1-S123 (на 40 Ампер) |
| B | Пусто (Резерв) |
| С | Пусто (Резерв) |
| D | Пусто (Резерв) |
| 1 | Реле основных цепей питания/ зажигания (j329) |
| 2 | Реле омывателей передних фар (j39) |
| 3 | Пусто (Резерв) |
| 4 | Реле Стартера (j53) |
| 5 | Реле дополнительных цепей питания/ зажигания (j694) до 04. 2005 г.в. |
| 6 | Блок-реле Стартера 2 (j695) |
| 7а | Реле звукового сигнала (гудок) (j4) |
| 7b | Реле дополнительных цепей питания/ зажигания (j694) с 04. 2005 г.в. |
| 8 | Пусто (Резерв) |
| 9 | Пусто (Резерв) |
В видео ниже наглядно показано как добраться до блока реле, установленных в салоне Ауди а6 с6.
Центральное распределительное устройство
Согласно рисунку, представлены следующие реле:
- автомобильного гудка (1)
- коммутационное разгрузки (2)
- гидронасоса (на аллроад) (3)
- устройства для очистки стекол (5, 6).
Позицию 4 занимают:
- для движков, требующих бензин – реле бензонасоса
- если дизель – реле, управляющее свечами зажигания.
Кроме перечисленного, представлен ряд предохранителей следующих систем и функций:
- регулировка руля (А)
- шторка заднего стекла(В)
- управление охранной системой (С).
В позиции С могут находиться предохранители, соответствующие комплектации и предназначению машины:
- S204
- аварийного выхода на авто спецназначения
- системы управления рулевой колонки с дополнительными функциями.
Монтажные блоки — снятие, установка и ремонт монтажных блоков на автомобиле Форд Фокус 2
Монтажный блок, расположенный в подкапотном пространстве, не имеет общих колодок жгутов проводов: каждый провод вставлен в отдельное гнездо в основании блока. Из-за большого количества проводов, подсоединяемых к этому блоку, и в связи с необходимостью использования в работе специальной карты расположения проводов работу по снятию и установке монтажного блока, расположенного в подкапотном пространстве, проводите на специализированной станции технического обслуживания.
Расположение плавких предохранителей и реле и их замена Большинство цепей питания электрооборудования автомобиля Форд Фокус 2 защищено плавкими предохранителями. Мощные потребители тока подключены через реле. Предохранители и реле установлены в монтажных блоках, которые находятся в салоне автомобиля под панелью приборов с правой стороны и в подкапотном пространстве рядом с аккумуляторной батареей. Большинство предохранителей установлено в монтажном блоке предохранителей и реле в салоне (рис. 10.1), расположенном под панелью приборов с правой стороны. Назначение предохранителей и реле (их номера указаны на блоке и на рисунке) указано в табл. 10.1. Кроме того, предохранители, реле и плавкие вставки расположены в монтажном блоке, установленном в подкапотном пространстве (рис. 10.2, крышка монтажного блока снята). В табл. 10.2 указано назначение этих предохранителей, плавких вставок и реле, но на конкретной модели автомобиля некоторые цепи, указанные в таблице, могут отсутствовать.
1. Для получения доступа к предохранителям и реле монтажного блока, расположенного в салоне, выверните два винта крепления под панелью приборов справа.
7. Для доступа к предохранителям и реле монтажного блока, расположенного в подкапотном пространстве, потяните за рычажок на задней части блока и поднимите крышку.
ПРИМЕЧАНИЕ На внутренней стороне крышки монтажного блока реле и предохранителей, расположенного в подкапотном пространстве, нанесена схема расположения реле и предохранителей. Там же закреплен пинцет 1 для извлечения предохранителей из монтажных блоков, рядом с ним предусмотрены гнезда 2 для крепления запасных предохранителей.
8. При необходимости замены извлеките предохранитель (реле), покачивая его из стороны в сторону. 9. Установите детали в порядке, обратном снятию.
Снятие, установка и ремонт монтажных блоков Снятие монтажного блока, расположенного в салоне автомобиля Форд Фокус 2, описано выше (см. «Расположение плавких предохранителей и реле и их замена»). Монтажный блок, расположенный в подкапотном пространстве автомобиля Форд Фокус 2, не имеет общих разъемов жгутов проводов: каждый провод вставлен в отдельное гнездо в основании монтажного блока. Из-за большого количества проводов, подсоединяемых к этому монтажному блоку, и в связи с необходимостью использования в работе специальной карты расположения проводов работу по снятию и установке монтажного блока, расположенного в подкапотном пространстве, проводите на специализированной станции технического обслуживания (СТО).
Номера предохранителей и реле в монтажном блоке, расположенном в салоне автомобиля Форд Фокус 2
Рис. 10.2. Номера предохранителей, плавких вставок и реле в монтажном блоке, расположенном в подкапотном пространстве автомобиля Форд Фокус 2
Таблица 10.1Назначение предохранителей и реле, установленных в монтажном блоке в салоне автомобиля Форд Фокус 2Таблица 10.2Назначение предохранителей и реле, установленных в монтажном блоке под капотом автомобиля Форд Фокус 2
Как снять и поменять прикуриватель
Перед началом работы следует приобрести нужный инструмент. Чтобы снять прикуриватель Chevrolet Cruze, потребуются:
- отвертка для выкручивания саморезов;
- перчатки;
- тестер для проверки правильности подключения;
- дополнительные провода подходящего сечения (при замене кабелей);
- паяльник с припоем для починки проблемных мест;
- изолента;
- новый предохранитель;
- запасной прикуриватель.
Сниматься устройство будет следующим образом.
- Выключаем зажигание, открываем капот, убираем минусовую клемму с аккумулятора. Это обесточит цепь, тем самым устранив вероятность короткого замыкания.
- Демонтируем подлокотник. Это одна деталь с центральным тоннелем.
- Отсоединяем колодку проводов, идущую к прибору.
- Отверткой выкручиваем болты крепления автоприкуривателя.
- Подгибаем зажимы и выдавливаем деталь с посадочного места.
- Демонтируем кольцо подсветки.
После снятия можно проводить ремонт или менять неисправные запчасти, например, предохранитель. Установка прикуривателя проходит в обратном порядке.

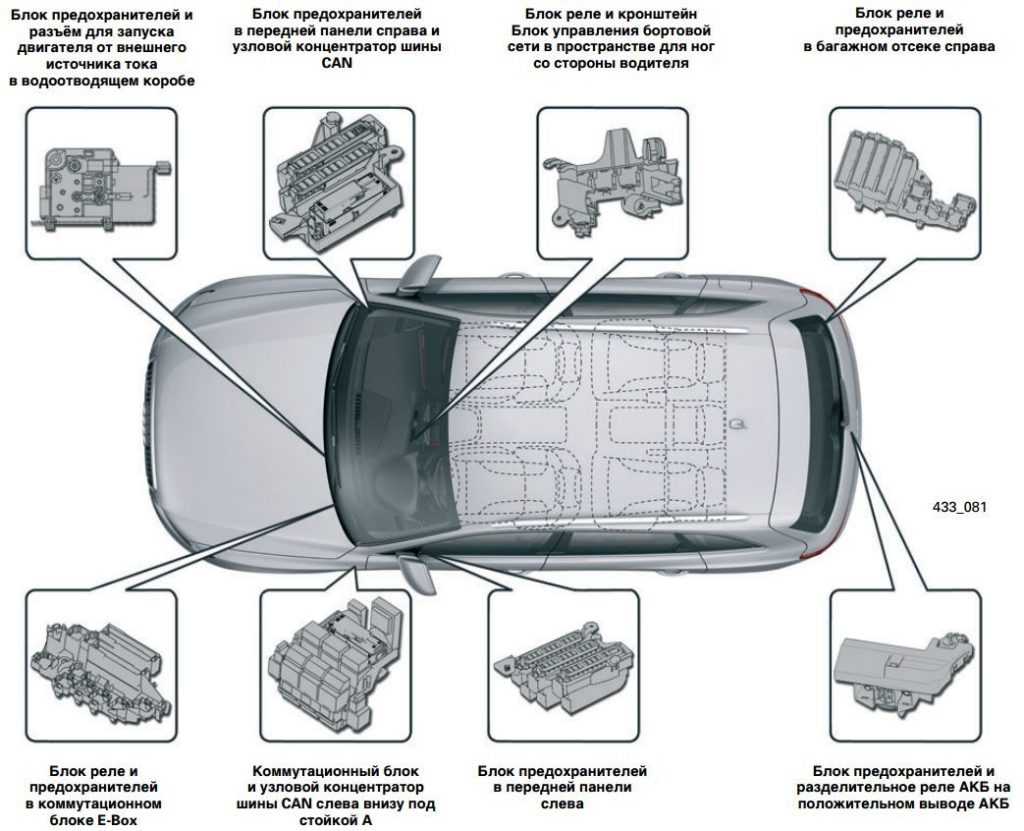

Местах расположения блоков реле и предохранителей в audi q5
- Блок предохранителей и разъём для запуска двигателя от внешнего источника тока в водоотводящем коробе;
- Блок предохранителей в правой части передней панели.Установленные в нём предохранители обозначаются на электросхеме «SC». К этим предохранителям клиент может получить доступ самостоятельно, сняв боковую накладку передней панели;
- Блок реле и кронштейн блок управления бортовой сети в пространстве для ног со стороны водителя;
- Блок предохранителей и реле и узловой концентратор шины CAN в багажном отсеке справа.Установленные в нём предохранители обозначаются на электросхеме «SF». К этим предохранителям клиент может получить доступ самостоятельно, сняв вещевое отделение в задней правой части багажного отсека4
- Главный блок предохранителей на плюсовом выводе АКБ;
- Коммутационный блок и узловой концентратор шины CAN в нижней части левой стойки A;
- Блок предохранителей в левой части передней панели. Установленные в нём предохранители обозначаются на электро схеме «SB». К этим предохранителям клиент может получить доступ самостоятельно, сняв боковую накладку передней панели;
- Блок реле и предохранителей в коммутационном блоке E-Box.
