Блок предохранителей на автомобиле «Ситроен С4»

Автомобиль «Ситроен С4», так же как и любое другое современное транспортное средство, оснащен множеством электрических, электромеханических и электронных узлов. Все они включены в единую электрическую схему автомобиля и защищены специальными защитными элементами — предохранителями.

Одним из важнейших эксплуатационных требований, которые потребители предъявляют ко всем транспортным средствам, являются:

• свободный доступ к предохранителям;
• возможность быстрой замены в случае выхода плавкой вставки из строя.

Для того чтобы обеспечить надежную защиту электрических цепей автомобиля «Ситроен С4», разработчики постарались оснастить его достаточно большим количеством плавких вставок, предварительно разбив их на 4 функциональных группы. Конструктивно они расположены в различных местах:

• в салоне автомобиля — 2 блока;
• в подкапотном пространстве —1 блок;
• на аккумуляторе — 1 блок.

Важно! В зависимости от года выпуска, модели и комплектации автомобиля из модельного ряда «Ситроен С4» номинальный ток плавких вставок и цепей, которые они защищают, может отличаться друг от друга. Блок предохранителей 1032 установлен непосредственно на аккумуляторе

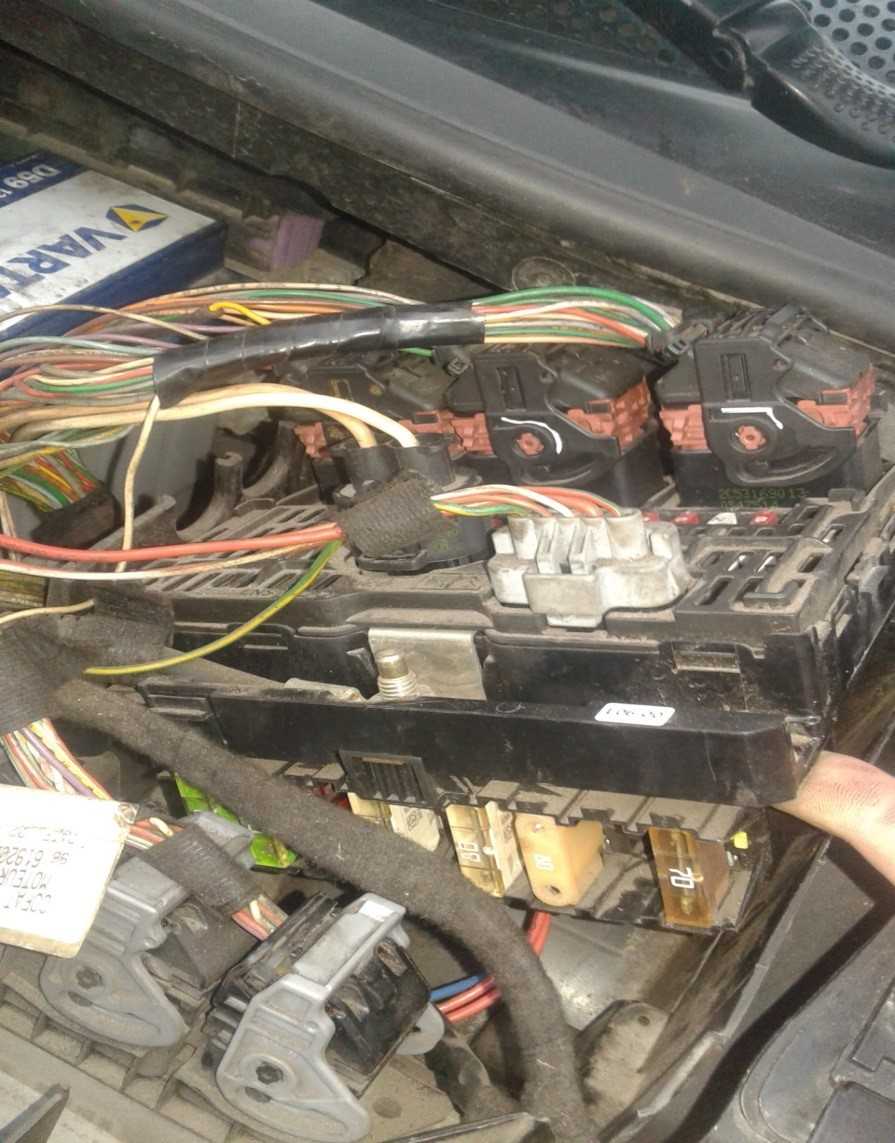

Блок предохранителей 1032 установлен непосредственно на аккумуляторе.

Плавкие элементы, входящие в его состав, защищают силовые цепи наиболее энергоемких потребителей. Номинальный ток и маркировка некоторых из них приведены ниже.

Схема электрических соединений блока предохранителей 1032 «Ситроен 4С» приведена ниже.

На автомобилях семейства «Ситроен С4» можно встретить блоки предохранителей и другой конструкции, например:

Назначение и номинальные значения тока установленных в них плавких вставок:

Блок предохранителей и реле №2

Дорестайлинговые модели

F №	Защищаемая цепь	Ток в А
1	Реле электродвигателя вентилятора системы охлаждения — высокая скорость, реле электродвигателя вентилятора системы охлаждения — средняя скорость, датчик скорости автомобиля, подогреватель топливного фильтра, электронный блок управления КПП, выключатель фонарей заднего хода, отопитель/кондиционер	10A / 15А
2	Топливный насос	15А
3	Датчик включенной передачи, система активной подвески, электронный блок управления ABS	10А
4	Датчик уровня охлаждающей жидкости, система управления АКПП, электронный блок управления КПП, реле нагревателя охлаждающей жидкости	10А
5	Блок управления подачей присадки	10А
6	Противотуманные фары	15А
7	Насос омывателя фар	20А
8	Система управления двигателем, реле электродвигателя вентилятора системы охлаждения – низкая скорость	20А
9	Левая фара — ближний свет	15А
10	Правая фара — ближний свет	15А
11	Левая фара – дальний свет	10А
12	Правая фара – дальний свет	10А
13	Звуковой сигнал	15А
14	Насос омывателя лобового стекла/заднего стекла	10А
15	Управление двигателем	30А
16	Насос подачи воздуха навыпуск	30А
17	Электродвигатель очистителя лобового стекла	30А
18	Панель управления кондиционером/отопителем, электронный блок управления кондиционером	40А

MF №	Защищаемая цепь	Ток в А
1	Электродвигатель вентилятора системы охлаждения, резистор электродвигателя вентилятора системы охлаждения, реле электродвигателя вентилятора системы охлаждения — низкая скорость, реле электродвигателя вентилятора системы охлаждения — высокая скорость	50А
2	Антиблокировочная система тормозов (ABS)	50А
3	—
4	Многофункциональный блок управления 1	80А
5	Многофункциональный блок управления 1	80А
6	Блок предохранителей 2 (приборная панель)	80А
7	Замок зажигания	30А
8	Система управления подвеской	40А

Рестайлинговые модели

F №	Защищаемая цепь	Ток в А
1	Реле электродвигателя вентилятора системы охлаждения (низкая скорость), система управления двигателем	20А
2	Звуковой сигнал	15А
3	Омыватели лобового стекла, насос омывателя заднего стекла	10А
4	Омыватели фар	20А
5	Топливный насос	15А
6	Электронный блок управления ABS, дополнительный обогреватель — Дизель	10А
7	Система управления АКПП, усилитель рулевого управления	10А
8	Стартер	20А
9	Выключатель стоп-сигналов (датчик положения педали тормоза)	10А
10	Система управления двигателем, подогреватель топлива — Дизель	30А
11	Отопитель/кондиционер	40А
12	Очиститель лобового стекла	30А
13	Многофункциональный блок управления 1	40А
14	Насос подачи воздуха на выпуск	30А

MF №	Защищаемая цепь	Ток в А
1	Блок управления электродвигателем вентилятора системы охлаждения	50А
2	Антиблокировочная система тормозов (ABS)	30А
3	Антиблокировочная система тормозов (ABS)	30А
4	Многофункциональный блок управления 1	80А
5	Многофункциональный блок управления 1	80А
6	Блок предохранителей 2 (приборная панель)	80А
7	Усилитель рулевого управления	70А
8	Система управления подвеской	40А

Блок предохраниетелей под капотом автомобиля

В моторном отсеке (под капотом) могут находится два блока с предохоанителями и реле.

Основной блок

Основной блок моторного отсека расположен слевой стороны автомобиля (если стоять перед капотом лицом к авто — то справой).

Обозначение предохранителей

Схема предохранителей основного блока моторного отсека

№ на схеме	Наименование предохранителя	Номинал Предохранителя	Защищаемая цепь
1	MDPS 1	80 А	Блок электроусилителя рулевого управления (MDPS)
2	Генератор (ALT)	Двигатель 1.4 л: 125 А Двигатель 1.6 л: 150 А	Предохранители — АКБ1, АКБ2, Зажигание2, Обогреватель топливного фильтра, Вентилятор охлаждения, ECU1, TCU2, Ближний свет фар, Топливный насос, Звуковой сигнал, ECU3, Кондиционер воздуха, АКБ3, Зажигание1, Розетка питания1
3	Обогреватель заднего стекла	40 А	Распределительная коробка приборной панели (реле обогревателя заднего стекла)
4	АБС 1 (ABS)	40 А	Модуль управления электронной системы динамической стабилизации (ESC)
5	АБС 2 (ABS)	40 А	Модуль управления электронной системы динамической стабилизации (ESC)
6	Вентилятор	40 А	Реле вентилятора кондиционера воздуха
7	Стеклоочиститель	10 А	Электродвигатель переднего стеклоочистителя, многофункциональный переключатель, реле стеклоочистителя
8	ЭБУ 2 (E2)	10 А	Разъем соединения
9	Правая фара ближний свет (RH)	10 А	Ближний свет, правая фара
10	Левая фара ближний свет (LH)	10 А	Ближний свет, левая фара
11	Правая фара дальний свет (RH)	10 А	Дальний свет, правая фара
12	Левая фара дальний свет (LH)	10 А	Дальний свет, левая фара
13	Катушка зажигания (IGN COIL)	20 А	Катушки зажигания № 1-4, конденсатор
14	Форсунка (INJECTOR)	15 А	ECM (модуль управления двигателем)/PCM (комбинированный модуль управления двигателем и коробкой передач), ЭБУ электронного ключа, форсунки №1-4
15	Фонари заднего хода (B/UP Lamp)	10 А	Выключатель фонаря заднего хода
16	АКБ 1	40 А	Распределительная коробка приборной панели (предохранители — задний противотуманный фонарь, DRL, потолочный плафон, аудиосистема, блокировка дверей, датчик положения тормозной педали)
17	АКБ 2	50 А	Распределительная коробка приборной панели (предохранители — электростеклоподъемник левой двери с защитой от защемления, подогрев заднего сидения, реле электростеклоподъемника)
18	Зажигание 2 (IG2)	40 А	Выключатель зажигания, распределительный блок PDM (реле IG2), реле стартера
19	Вентилятор охлаждения	40 А	Реле №2 вентилятора охлаждения, реле №1 вентилятора охлаждения
20	ЭБУ 1 (E1)	30 А	Главное реле
21	БУТ 2 (T2)	20 А	РСМ (комбинированный модуль управления двигателем и коробкой передач)
22	Левая фара ближний свет	20 А	Реле ближнего и дальнего света фар
23	Топливный насос (FUEL PUMP)	15 А	Реле топливного насоса
24	Звуковой сигнал	10 А	Реле звукового сигнала
25	ЭБУ 3 (E3)	15 А	ECM (модуль управления двигателем)/PCM (комбинированный модуль управления двигателем и коробкой передач)
26	Кондиционер воздуха (A/C)	10 А	Реле кондиционера воздуха
27	АКБ 3	40 А	Распределительная коробка приборной панели (предохранители — Лампа Стоп сигнала, электронный ключ, блок экстренного вызова, указатель поворота, передняя противотуманная фара, иммобилайзер, реле заднего габаритного огня)
28	Зажигание 1 (IG1)	30 А	Выключатель зажигания, коробка реле PDM (реле IG1, реле ACC)
29	Розетка питания 1 (Power Outlet)	40 А	Распределительная коробка приборной панели (реле розетки питания)
30	Телематика (TELEMATICS)	10 А	Устройство мониторинга

Обозначение реле

Схема реле моторного отсека

№ на схеме	Наименование реле	Тип
1	Главное реле	MINI
2	Реле стартера	MICRO
3	Реле топливного насоса	MICRO
4	Реле №2 стеклоочистителя	MICRO
5	Реле дальнего света фар	MICRO
6	Реле №2 вентилятора охлаждения	MICRO
7	Реле кондиционера воздуха	MICRO
8	Реле вентилятора кондиционера воздуха	MICRO
9	Реле №1 вентилятора охлаждения	MICRO
10	Реле №1 стеклоочистителя	MICRO
11	Реле фар	MICRO
12	Реле звукового сигнала	MICRO

Дополнительный блок

Схема

Здесь расположены реле и предохранители отвечающие за обогрев (в частности — обогреватель ветрового стекла)

После проверки предохранителей под капотом (в мотроном отсеке), убедитесь что крышка блока закрыта до щелчка, иначе может произойти повреждение электической системы из-за попадания воды внутрь блока.

Какие предохранители на Kia Rio

К вопросу о том, какие предохранители используются на Киа Рио 4 поколения и X (X-line), отвечеаем:

В автомобиле используются три типа предохранителей:

1. Ножевого типа (для слабых токов);
2. Патронные;
3. Мультипредохранители (для сильных токов).

Основной блок

Данный блок можно найти под капотом Ford Mondeo III. Агрегат располагается рядом с выступом амортизаторной стойки. Ниже приведена схема расположения элементов щитка, а также таблица с расшифровкой основных предохранителей и реле.

Обозначение	Назначение
F1	Отвечает за основное питание транспортного средства, работу ABS.
F2	Является главным предохранителем системы.
F3	Регулирует работоспособность дизельного двигателя.
F4	Обеспечивает обогрев заднего стекла.
F8,10	Отвечает за работу вентилятора.
F11	Обеспечивает обогрев переднего стекла.
F22	Регулирует работу омывателей лобового стекла и фар.
F24	Обеспечивает блокировку центрального замка.
F26	Отвечает за своевременную подачу стоп-сигнала.
F27	Отвечает за работу бензонасоса.
Реле
4	Обеспечивает работу топливного насоса.
3	Регулирует подачу звукового сигнала.
10	Отвечает за работу генератора.

Также внутри блока имеются резервные предохранители и элементы, отвечающие за работоспособность подсветки габаритов, диодов, индикаторов уровня топлива и различных датчиков. Также дополнительно встроены предохранители на стартер.

Блок предохранителей в салоне

Расположение блока предохранителей

Он находится под перчаточным ящиком. Чтобы получить доступ: Ослабьте винты, поверните ручку на 90 градусов и освободите блок предохранителей от удерживающего кронштейна, опустите блок предохранителей и потяните его на себя.

Схема блока предохранителей

Назначение предохранителей в салоне автомобиля

№	Рейтинг ампер	Цепи защищены
F1	7,5	Модуль рулевого колеса
F2	5	Приборный щиток
F3	10	Внутренние лампы
F4	5	Иммобилайзер двигателя
F5	7,5	Адаптивный круиз-контроль (ACC)
F6	5	Датчик дождя
F7	15	Зажигалка
F8	10	Подача разблокировки лючка топливного бака
F9	15	Омыватели лобового стекла – задние
F10	15	Омыватели лобового стекла – передние
F11	10	Деблокировка багажного отделения
F12	10	Поставка замка лючка топливного бака
F13	20	Топливный насос
F14	5	Дистанционный частотный приемник, Датчик движения в салоне
F15	5	Выключатель зажигания
F16	5	Звуковой оповещатель резервного аккумулятора (сигнализация), OBD II (диагностика бортового компьютера)
F17	5	Привод вибрации рулевого колеса
F18	10	SRS (подушка безопасности) питание
F19	7,5	ABS, датчик рысканья (ESP), электрический стояночный тормоз (EPB), питание педали акселератора
F20	7,5	Электронное питание, электронный предохранитель, зеркало с автоматическим затемнением, предупреждение о выезде с полосы движения
F21	15	Аудиосистема (включая голосовое управление)
F22	5	Выключатель стоп-сигнала
F23	20	Люк
F24	5	Блок рулевой колонки, модуль климат-контроля

Блоки предохранителей

Основной блок с предохранителями располагается под капотом с правой стороны, где находится аккумуляторная батарея. Схема данного блока предоставляется в двух вариациях.

Первый вариант

• Контактная группа, управляющая коробкой автомат – 5A – F
• Реле «shift-lock» – 5A – F11.
• Компьютерная программа управления АКПП – 15A – F

Макси предохранители

Эти предохранители в Ситроен С4 выглядят как плавкие вставки, находящиеся в блоке. К ним относятся:

• MF1 – (30A/50A) – защищает цепь охлаждающей системы мотора.
• MF2 – (30A) – защищает подпитку насоса «ABS/ESP».
• MF3 – (50A) – защищает вычислитель «ABS/ESP».
• MF4 и MF5 – (80A) – защищает блок «BSI».
• MF6 – (10A) – отвечает за блок с предохранителями, находящийся в салоне.
• MF7 – (20A) – защищает разъем диагностики; добавочный насос, подающий дизельное топливо.
• MF8 – служит для дополнительных целей.

Предохранители в салоне

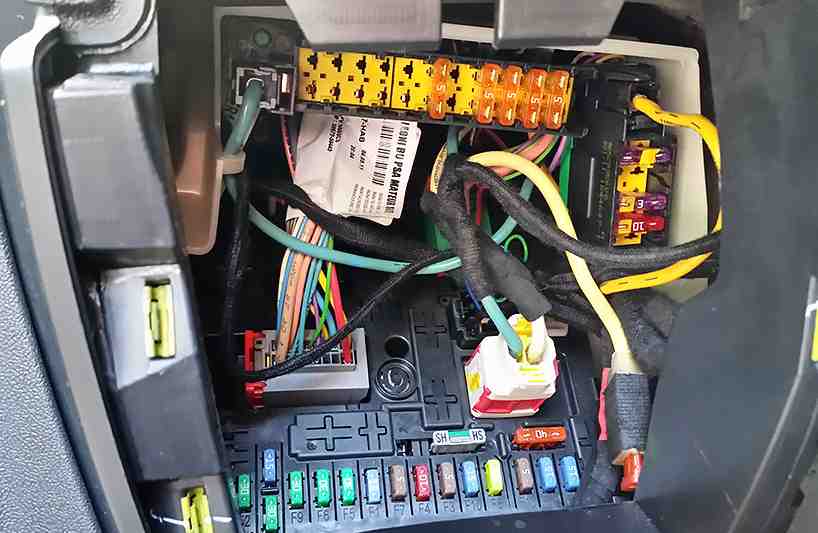

Этот блок находится в салоне под приборной панелью слева от руля, под пластмассовой крышкой, которая крепится к основной части при помощи защелок.

Блок 1032

Блок предохранителей 1032 установлен непосредственно на аккумуляторе.



Плавкие элементы, входящие в его состав, защищают силовые цепи наиболее энергоемких потребителей. Номинальный ток и маркировка некоторых из них приведены ниже.

Схема электрических соединений блока предохранителей 1032 «Ситроен 4С» приведена ниже.

На автомобилях семейства «Ситроен С4» можно встретить блоки предохранителей и другой конструкции, например:

Назначение и номинальные значения тока установленных в них плавких вставок:

Маркировка	Номинальный ток, А	Защита цепей питания
F1		отсутствует
F2	30	Механическая коробка переключения передач с электронным управлением
F3		отсутствует
F4		отсутствует
F5	80	Электрический насос усилителя руля
F6	70	Узел контроля за перегревом дизельного мотора
F7	100	Узел коммутации и защиты
F8		отсутствует
F9	30	Электрический насос механической коробки переключения передач с электронным управлением
F10	30	Электромотор системы Valvetronic

Пассажирский салон

Блок предохранителей

Они расположены так же, как и в первом поколении, слева на приборной панели и состоят из 3-х отдельных элементов: BSI1, BH12, BFH1.

Диаграмма

Назначение

Коробка BSI1

F1  15A Задний стеклоочиститель (универсал)F2  30A Реле блокировки и суперблокировки дверных замковF3  5A Подушки безопасностиF4  10A Управление автоматической коробкой передач — Модуль блокировки защиты 3 реле — Само затемняющиеся зеркала заднего видаF5  30A Передние стекла — Люк на крыше — Панель управления двери водителяF6  30A Задние электрические стеклоподъемникиF7  5A Освещение перчаточного ящика — Передние и задние фонари — Передние и задние направленные фонари — Косметическое зеркалоF8  20A — Автомагнитола — CD-чейнджер —Система контроля давления в шинах — Процессор крышки багажника с электроприводомF9  30A — Прикуриватель — Передняя розетка 12 ВF10  15A — Сигнализация — Клавиатура на рулевом колесе, выключатели освещения и стеклоочистителейF11  15A Выключатель зажиганияF12  15A — Память регулировки сиденья водителя — Панель приборов — Индикация непристегнутого ремня безопасности — Системный вычислитель кондиционирования воздухаF13  Сервисная панель 5A — Модуль предохранителей в моторном отсеке PSF1 — Вычислитель подушек безопасности — Панель управления кондиционеромF14  15A — Комплект громкой связи — Усилитель Hi-Fi — Парковочный ассистент — Блок памяти регулировки сиденья пассажира — Блок переключателей прицепа — Датчик дождя / освещенности —Контроль бокового пути F15 30A Реле блокировки исуперблокировки замков дверей F17  40A Заднее стекло с подогревом — Зеркала с подогревом

ФШ ШУНТ ПАРК

Коробка BH12

• G29  не используется
• G30  5A Зеркала с подогревом
• G31  5A Датчик уровня осадков / освещенности
• G32  5A Индикатор не пристегнутого ремня безопасности
• G33  5A Зеркала заднего вида с затемнением
• G34  20A Люк слепой (седан)
• G35  5A Блок освещения и запоминания положения наружного зеркала пассажира
• G36  30A Электро крышка багажника (универсал)
• G37  20A Передние сиденья с подогревом ИЛИ 25A Сиденье водителя с электроприводом — блок памяти регулировки сиденья водителя
• G38  30 A Сиденье водителя с электроприводом ИЛИ 25A Сиденье водителя с подогревом
• G39  40A — пассажирское сиденье с электроприводом — усилитель Hi-Fi
• G40  3A Коммутационная коробка прицепа

Коробка BFH1

G36  15A Автоматическая коробка передач AM6 / 30A Автоматическая коробка передач AL4G37  10A — Дневные ходовые огни — разъем OBD2G38  3A Система ESPG39  10A Электрогидравлическая подвескаG40  3A Контакт педали тормоза

Основные неисправности электрики

Генератор

Производится разных модификаций, устанавливается относительно модели, служит для преобразования механической энергии в электрический ток. Устройство dw3w (генератор Мазда Демио) доступно демонтировать собственными силами без помощи квалифицированных автомехаников.

Чтобы извлечь из капота деталь, когда появилась острая необходимость, потребуется поставить автомобиль под смотровую яму. Кстати, параллельно допускается поменять ремень (замена генератора Мазда Демио). Осуществлять ремонт необходимо поэтапно.

1. Сдернуть кабель (находясь под машиной).
2. Открутить натяжной болт.
3. Ослабить крепежный болт.
4. Снять со шкива ремень.

После извлечения узла, замена ремня генератора (Мазда Демио) также стала возможной. Таким образом заменить (замена ремня генератора Мазда Демио) либо непосредственно агрегат можно самостоятельно.

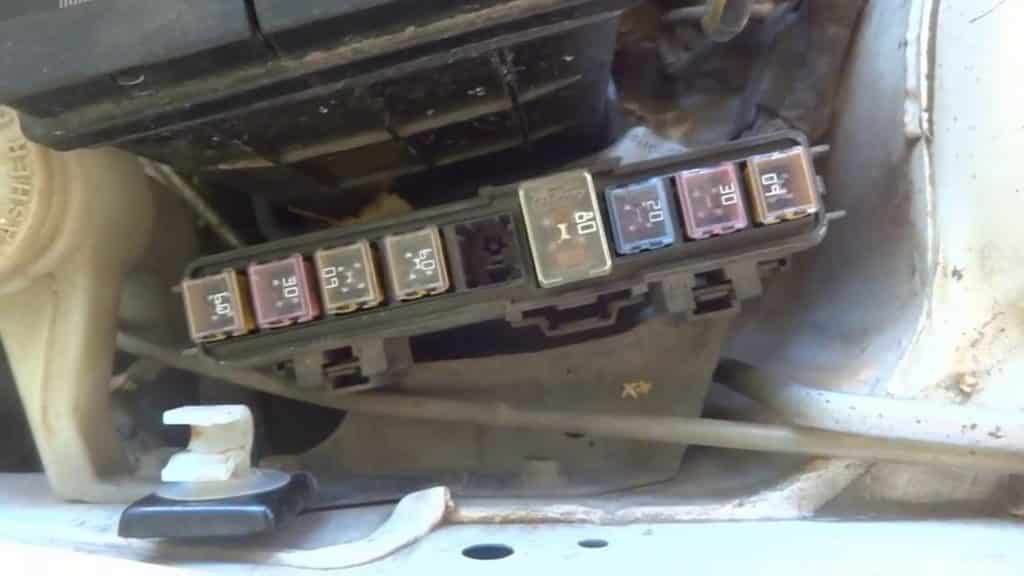

Предохранители

В Мазда Демио предохранители выполняют аналогичные функции – защищают электрическую сеть, приборы. Предохранитель (прикуриватель Мазда Демио), когда нагрузка увеличена, перегорает. Предохранитель (предохранитель Мазда Демио) может спасти машину от возгорания.

Магнитола

Элемент необходимого комфорта можно улучшить посредством aux (Мазда Демио 2002). Рестайлинг доступно провести собственными силами. Потребуется переходная рамка Мазда Демио, подручные средства.

Кроме рамок (переходная Мазда Демио) нужно снять подрулевой кожух, вытащить вставку из маленького бардачка, ручки подачи воздуха, пепельницу, магнитолу. Дальше, чтобы сделать аукс (aux Мазда Демио 2002), необходимо работать с платой прибора (потребуется профессиональные знания, паяльник).
