7. Замена предохранителей
Плавкие предохранители
*Предохранитель ножевого типаИсправный предохранительПерегоревший предохранительПредохранитель патронного типаИсправный предохранительПерегоревший предохранительМультипредохранительИсправный предохранительПерегоревший предохранительКлеммный предохранительИсправный предохранительПерегоревший предохранитель*
Верстке: подписать рисунок по следующему образцу (но по подписям выше)
Для защиты электрической системы автомобиля от выхода из строя в результате электрической перегрузки используются плавкие предохранители.
Данный автомобиль имеет две (или три) панели предохранителей. Одна располагается под панелью со стороны водителя, остальные— в отсеке двигателя возле аккумуляторной батареи.
Если не работают какие-либо световые приборы, вспомогательное оборудование или органы управления, проверьте состояние предохранителя соответствующей цепи. На перегорание предохранителя указывает расплавление его внутреннего элемента.
Если не работает электрооборудование, проверьте сначала панель предохранителей со стороны водителя. Перед заменой перегоревшего предохранителя остановите двигатель, разомкните все переключатели, после чего отсоедините отрицательный кабель АКБ. При замене необходимо использовать предохранители такого же номинала.
Перегоревший плавкий предохранитель указывает на наличие неисправности в электрической системе. Избегайте использования затронутой системы и немедленно обратитесь к официальному дилеру HYUNDAI за консультацией.
Примечание:
Используется три вида предохранителей: пластинчатые предохранители для слабых токов, патронные предохранители, а также мультипредохранители для сильных токов.
Внимание:
• Для замены плавкого предохранителя всегда используйте предохранитель того же номинала.
• Установка предохранителя, рассчитанного на больший номинальный ток, может привести к повреждению и возникновению пожара. Запрещается даже временно устанавливать проволочные перемычки вместо соответствующих предохранителей: это может привести к повреждению электрической проводки и возникновению пожара.
• Запрещается использовать отвертку или любой другой металлический предмет для извлечения предохранителей, поскольку это может вызвать короткое замыкание и повредить электрическую систему.
• При замене перегоревшего предохранителя или реле на новые убедитесь, что новый предохранитель или реле плотно входит в фиксаторы. Неполная установка предохранителя или реле может привести к повреждению проводки и электрических систем автомобиля, атакже возможному пожару.
• Не извлекайте предохранители, реле и клеммы, закрепленные болтами или гайками. Предохранители, реле и клеммы могут быть не полностью закреплены, что может привести к пожару. Если перегорают предохранители, реле или клеммы, закрепленные болтами или гайками, рекомендуется обратиться к авторизованному дилеру HYUNDAI.
2. Компоненты и их расположение / Hyundai creta
КОМПОНЕНТЫ
Информация о контактах разъема
№ | Разъем (A) | Разъем В | Разъем С | Разъем D |
1 | Положительная клемма аккумуляторной батареи | Резервный переключатель переднего стеклоочистителя | Левый фонарь статического освещения на поворотах | РЕЛЕ БЛОКИРОВКИ ДВЕРЕЙ |
2 | Зажигание 2 | — | MTS, передача | Реле ВКЛ. стеклоочистителя |
3 | Питание автоматического включения осветительных приборов | Переключатель управления омывателем заднего стекла | CAN кузова (выс.) | Реле разблокирования крышки багажника |
4 | Ключ в замке зажигания | Переключатель заднего стеклоочистителя | CAN кузова (низк.) | Реле звукового сигнализатора |
5 | — | — | — | Индикатор обогрева ручки |
6 | Выключатель противозапотевателя заднего стекла | Переключатель очистителя ветрового стекла | — | Электрические стеклоподъемники с защитой от защемления, включено |
7 | Стеклоочиститель в исходном положении | Линия связи LIN RPAS | Фонарь освещения салона | — |
8 | Реле обогреваемого ветрового стекла | Шина CAN щасси (низкий уровень сигнала) | Задний правый указатель поворота | — |
9 | Электромагнитный клапан ATM | Шина CAN щасси (высокий уровень сигнала) | Задний левый указатель поворота | Омыватель обогреваемого ветрового стекла |
10 | — | Переключатель обогрева ручки | Передний левый указатель поворота | Реле противозапотевателя заднего стекла |
11 | Заземление | Статичная лампа освещения на поворотах | Обогреваемая рукоятка_выход | Реле запрета запуска двигателя |
12 | Зажигание 1 | Сигнал столкновения | Зажигание 2 | Реле низкой и высокой скорости работы стеклоочистителя |
13 | ACC | — | — | Зуммер системы помощи при парковке задним ходом |
14 | Датчик автом. освещения | Датчик с NTC обогреваемой ручки | Габаритный огонь AV | РЕЛЕ РАЗБЛОКИРОВКИ ДВЕРЕЙ |
15 | Переключатель аварийной сигнализации | Выключатель передних фар дальнего света | Заземление | Реле заднего стеклоочистителя |
16 | — | Выключатель противотуманных фар | — | Заземление |
17 | Переключатель обогреваемого ветрового стекла | Переключатель указателей поворота | — | |
18 | Переключатель блокировки (R) | Уровень длительности паузы очистителя ветрового стекла | — | |
19 | — | Многофункциональный переключатель освещения | Питание указателей поворота | |
20 | Переключатель очистителя и омывателя | Диагностика | Передний правый указатель поворота | |
21 | ТОРМОЗНОЙ ПЕРЕКЛЮЧАТЕЛЬ | Заземление | ||
22 | «Масса» автоматического включения осветительных приборов | Правый фонарь статического освещения на поворотах |
владельцы Hyundai Creta многие об этом не знают
Новая Hyundai Creta сломалась! Ошибка системы TPMS!
тайные места хендай крета
что под капотом Hyundai Creta
Hyundai Creta Защита от угона Мастерская Евгения Грюгова
Как пользоваться
Для получения всех преимуществ системы необходимо знать, как пользоваться климат контролем на Хендай Крета. Конструктивно устройство представляет собой панель с ЖК-дисплеем п центре, двумя кнопками-ручками по бокам и пять кнопками снизу. К основным элементам стоит отнести:
Ручка регулирования температуры.
Поворотная рукоять для настройки частоты вращения вентилятора.
Кнопка включения автоматического режима (AUTO) и кондиционера (A / C).
Клавиша отключения системы — OFF. Работает путем нажатия и отжатия.
Кнопка включения обогрев переднего стекла.
Включение забора воздуха.
Клавиша выбора режима распределения воздушного потока.
- ЖК-экран.
- Подсветка.
Как включить
Выделяется два способа, как включить климат контроль на Хендай Крета — вручную или автоматически. Рассмотрим каждый из вариантов:
Авто. Для включения автоматического режима жмите на кнопку Push Auto с левой стороны. При этом управление направлением потока воздуха, скоростью вентилятора и кондиционером происходит без участия водителя. Единственное, что необходимо сделать — выбрать оптимальное значение температуры. Далее климат контроль Хендай Крета работает самостоятельно до отключения или перевода в ручной режим. В последнем случае достаточно изменить скорость вращения вентилятора, поменять направление или отключить систему.
Ручной. Второй способ, как включается климат контроль Хендай Крета — вручную. Для этого достаточно нажать любую клавишу, кроме Auto. Особенности настройки системы в этом режиме рассмотрим ниже.
Как настроить
При рассмотрении вопроса, как пользоваться климат контролем Хендай Грета, необходимо учитывать особенности настроек системы. При включении автоматического режима система работает самостоятельно. Если же владелец переходит на ручное управление, ситуация немного меняется, и устройство функционирует по-иному принципу.
Настройка работы климат контроля Хендай Крета осуществляется следующим образом:
- Убедитесь, что двигатель работает, заведите его.
- Поставьте ручку управления режимом по собственному усмотрению.
- Установите обогрев или охлаждение.
- Выберите подходящую температур с помощью рукоятки.
Поставьте переключатель поступления воздуха в позицию внешнего (свежего) потока.
Настройте скорость вращения вентилятора по собственному желанию.
Включите кондиционер, если это необходимо.
В дальнейшем можно в любой момент перейти в Auto, когда управление климат контролем Хендай Крета не требуется, а устройство работает автоматически.
Как управлять
Основной принцип настройки системы, и как она работает, уже рассмотрен выше. Но для эффективного применения необходимо знать, как правильно управлять климат контролем на Хендай Крета. Рассмотрим базовые моменты:
Выбор режима подачи воздуха. Нижняя кнопка с правой стороны позволяет менять направление воздушного потока. В зависимости от ситуации можно выбрать подачу в ноги, на лобовое стекло и в ноги, в направлении груди или грудь / ноги.
Вентиляционные отверстия
После выбора опции обратите внимание на специальные воздуховоды, которые должны быть отрыты. Они открываются / закрываются с помощью специального вращающегося регулятора
Подача воздуха на лобовое стекло. Это вторая кнопка справа от OFF. После нажатия работает перевод основного потока на лобовое стекло во избежание его обмерзания / запотевания.
Изменение температуры. Ручка с надписью Push, A/C позволяет увеличить или уменьшить температурный параметр.
Выдача воздуха. Нажатие второй кнопки справа позволяет включить подачу воздушного потока извне или обеспечить циркуляцию внутри салона. Нужно помнить, что длительная работа климат контроля на Хендай Крета в режиме рециркуляции может привести к повышению влажности и уменьшению уровня кислорода в воздухе.
Кондиционер (это не одно и тоже с климатом). Для включения кондиционера жмите на кнопку A/C, что позволяет охладить салон.
Как выключить
Климат контроль на Хендай Крета работает до тех пор, пока владелец не решит его выключить. Для этого достаточно нажать на кнопку OFF слева внизу, после чего все запущенные ранее процессы останавливаются.
Блок в салоне
Находится под панелью приборов со стороны водителя за защитной крышкой.
Пример схемы с крышки блока
Схема
Описание
1 | 30А реле обогрева заднего стекла |
2 | 20А модуль управления обогревателем заднего сиденья |
3 | 30А резерв |
4 | 25А модуль электро стекло подъемника водителя с защитой от защемления |
5 | 15А указатель поворота и аварийной сигнализации |
6 | 20А модуль управления обогревателем сиденья водителя/ пассажира |
7 | 25А правый электро стекло подъемник |
8 | 25А левый электро стекло подъемник |
9 | 20А резерв |
10 | 10А эбу электронных ключей, модуль иммобилайзера |
11 | 20А задняя розетка питания |
12 | 20А передняя розетка питания (прикуриватель) |
13 | 20А реле блокирования/ разблокирования, реле разблокирования двери багажного отделения |
14 | 10А эбу электронных ключей, выключатель стоп- сигналов |
15 | 15А переключатель диапазонов мкпп блок пп (предохранитель — f26 (фонари заднего хода)) |
16 | 10А блок пп (реле охранной сигнализации), переключатель диапазонов кпп, ecm, эбу электронных ключей и запуска, переключатель замка зажигания и датчик положения педали сцепления |
17 | 15А эбу электронных ключей |
18 | 10А обогрев зеркал |
19 | 10А консольный переключатель, 4wd ecm, зуммер системы помощи при парковке задним ходом, левый/ правый датчики системы помощи при парковке задним ходом, левый/ правый центральные датчики системы помощи при парковке задним ходом |
20 | 10А резерв |
21 | 15А многофункциональный переключатель, омыватель |
22 | 10А модуль управления кондиционером |
23 | 10А регулятор наружных зеркал заднего вида, цифровые часы, модуль управления кондиционером, комбинация приборов, разъем линии передачи данных |
24 | 10А плафоны внутреннего освещения, фонарь багажного отделения, лампа направленного освещения, лапа освещения салона, лампы передних аксессуарных ламп левой/ правой |
25 | 10А bcm, индикатор положения рычага селектора, модуль управления кондиционером, аудиовизуальное головное устройство с навигацией, модуль mts e-call, модуль управления обогревателем сидения водителя/ пассажира, модуль управления обогревателем заднего сидения |
26 | 10А pcm/ecm, эбу электронных ключей, модуль иммобилайзера |
27 | 10А распределительная коробка моторного отсека (реле 1 — реле обогревателя птк) блок пп (реле клаксона), блок управления кондиционером |
28 | 10А блок пп (реле заднего стеклоочистителя), электродвигатель заднего стекло очистителя |
29 | 20А аудиосистема, аудиовизуальное головное устройство с навигацией |
30 | 10А блок управления кондиционером, выключатель клаксона, резистор клаксона |
31 | 10А bcm, выключатель стоп-сигнала |
32 | 10А переключатель на передней панели, блок управления esp |
33 | 10А электро хромное зеркало, модуль управления обогревателем заднего сиденья, выключатель устройства регулировки угла наклона фар, обогреватель форсунок омывателя левой/ правой фар, модуль управления обогревателя сиденья водителя/ пассажира, дополнительная распределительная коробка (реле 2/3 — обогреватель передних стеклоочистителей левый/ правый) |
34 | 10А резерв |
35 | 10А модуль mts e-call |
36 | 20А резерв |
37 | 10А при наличии mdps — блок mdps, без mdps — датчик угла поворота рулевого колеса |
38 | 10А модуль управления srs — подушки безопасности |
39 | 10А bcm, эбу электронных ключей |
40 | 15А подогрев руля |
41 | 20А предохранитель прикуривателя |
42 | 10А реле задней розетки питания, bcm, цифровые часы, модуль mts e-call, аудиосистема, аудиовизуальное головное устройство с навигацией, держатель смартфона, эбу электронных ключей, регулятор наружных зеркал заднего вида |
43 | 10А комбинация приборов, индикатор подушки безопасности |
44 | 10А комбинация приборов |
С обратной стороны блока могут находится отдельные не съёмные реле (PCB MINI).
Схема реле
Замена предохранителей Хендай Крета
Данная процедура не является особо сложной, поэтому с ней справится любой автовладелец. Для диагностики предохранителей можно воспользоваться стандартным тестером, который имеется в гараже практически у каждого автовладельца.
Я обратил внимание, что для замены предохранителей у Хендай Крета не предусмотрены специальный пластиковый зажим. Поэтому вынуть сгоревший предохранитель можно только с помощью щипцов
А сама замена предохранителя выполняется буквально за 1-2 минуты в пару действий.
1. Снимаем защитную крышку с блока предохранителей. 2. Определяем какой блок предохранителей сгорел. 3. С помощью плоскогубцев вынимаем сгоревший предохранитель. 4. Устанавливаем на его место новый.
Купить на Алиэкспресс?
Проще всего заказать регулятор подсветки приборов для Хендай Крета на Алиэкспресс, хотя стоит признать, что даже там предложений не так много. Цена такого девайса варьируется от 1 400 до 2 200 рублей, однако доставка достаточно долгая – как минимум пару недель придется подождать, а то и больше.
Ниже мы даем несколько ссылок (с указанием цены), по которым можно купить на Алиэкспресс регулятор подсветки приборов Хендай Крета.
Регулятор за 2 542 руб. Купить можно ПО ЭТОЙ ССЫЛКЕ.
Изделие за 1 936 руб. Вот ССЫЛКА НА ТОВАР.

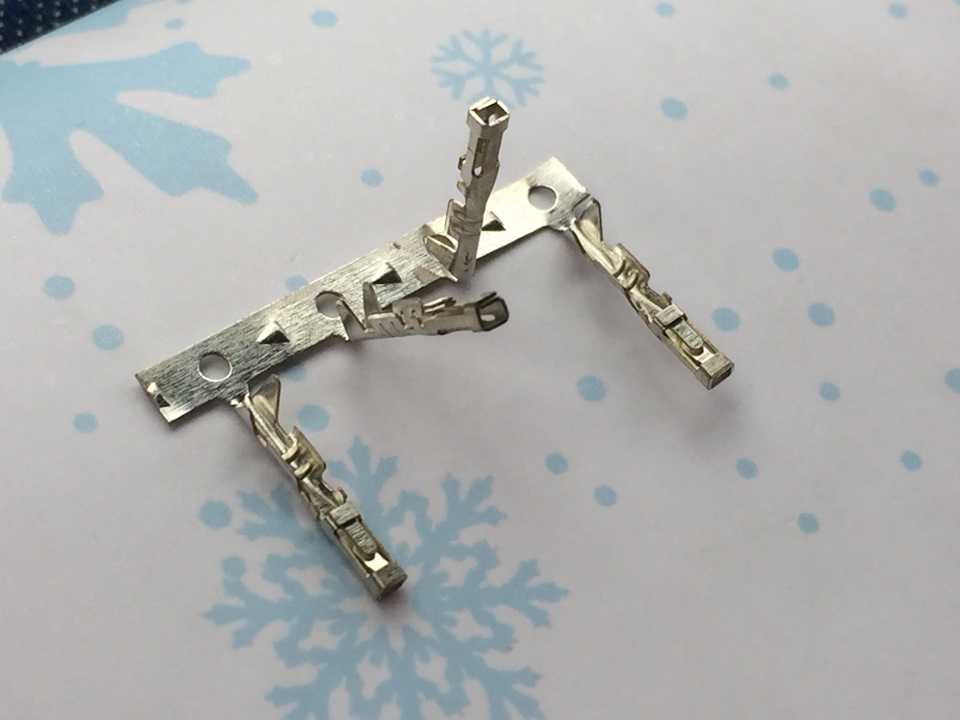

Кроме того, придется докупить 4 пина типа BLS и около 100 см проводов. Все это есть в любом магазине радиоэлектроники.
Замена предохранителей Солярис. Фото, инструкция как поменять предохранитель на Хендай Солярис
Как происходит замена предохранителя Хендай Солярис 2013 года (он же Хендай Акцент 4) показывает данный фотоотчет. На автомобиль установлены плоские низкопрофильные предохранители сравнительно нового образца. Стандартные мини-предохранители (которые чуть выше) можно использовать в качестве альтернативы.
Предохранители различаются по номиналу мощности (в амперах) и для удобства окрашены в разные цвета. Новый предохранитель должен быть того же цвета/номинала, что и сгоревший.
Предохранители находятся в двух блоках: под капотом и в салоне. Блок в подкапотном пространстве расположен вблизи аккумуляторной батареи. Салонный блок предохранитель спрятан за панелью слева внизу от рулевой колонки, возле того места, где обычно находится левое колено водителя.
Как поменять предохранители Хендай Солярис
Для замены предохранителя нужно сжать фиксаторы спереди и сзади и убрать крышку блока. Если речь идет о замене предохранителя в салонном блоке, тогда нужно двумя пальцами поддеть панель, закрывающую блок.
С обратной стороны на крышке нарисована схема предохранителей Хендай Солярис, такая же есть в руководстве по ремонту. Они дают возможность узнать, как найти нужный предохранитель, к примеру, предохранитель прикуривателя. Кроме того с обратной стороны крышки подкапотного блока должен быть инструмент для замены — обычные пластиковые щипцы.
Определив по схеме какой предохранитель надо поменять, его нужно ухватить щипцами и извлечь. Затем осмотреть против света, чтобы проверить, перегорела ли полоска металла («нить») внутри.
После этого надо установить новый предохранитель того же номинала (10А, 15А, 20А, 25А и т.д.). Установка происходит в обратном порядке.
После этого следует проверить потребитель, неисправность которого привела к замене предохранителя — стеклоподъемник, фары, звуковой сигнал и тому подобное.
Если он по прежнему не работает, значит есть короткое замыкание в цепи или неполадка кроется в самом потребителе электричества.
1
Блок предохранителей под капотом Хендай Солярис 2013 года.
4
Снять крышку. С обратной стороны есть схема расположения и запасные предохранители.
5
Предохранители под капотом.
7
Блок предохранителей в салоне находится за панелью слева.
9
Снять. С обратной стороны тоже есть схема расположения предохранителей.
10
Блок предохранителей в салоне.
11
Взять пинцетом нужный предохранитель.
12
Вытащить из посадочного места.
13
Осмотреть целостность против света.
14
Вставить предохранитель обратно.
15
18
Замена завершена, далее нужно проверить потребитель.
Когда предохранитель перегорает
Два основных обстоятельства приводят к перегоранию предохранителя. Чаще всего из цепи поступает слишком много энергии, что приводит к перегрузке предохранителя и плавке металлической вставки. Когда это происходит, любые системы, питающиеся через этот предохранитель, перестанут работать. Другая причина, по которой перегорают предохранители – это когда провод, по которому протекает ток, касается нейтрального провода или заземления. Это называют коротким замыканием. К коротким замыканиям в автомобиле приводят поврежденные провода и слабые соединения. В обоих случаях перегоревший предохранитель выглядит одинаково – имеет обожженную металлическую вставку или замутненную стеклянную поверхность.
Описание панели
Слева на панели находится тахометр, который показывает количество оборотов двигателя и предельно допустимые значения. При несоблюдении этих правил, мотор может перегреться и повредиться. Рекомендуют не превышать 6000 оборотов.
Справа расположен спидометр хендай крета до 220 км. Конечно, машину можно разогнать и сильнее, но делать это крайне не рекомендуется.
Посередине расположен дисплей с данными о температуре воздуха снаружи, пробеге, передаче(на акпп), расход топлива на 100 км и приблизительную дистанцию, на которую хватит бензина в баке. В верхнем левом углу экранчика можно увидеть режим, далее внизу к-во км, которые машина может пройти с текущим запасом топлива.
Ниже (под картинкой машины) – шкала мгновенного расхода топлива. Также в правом нижнем углу указывается суточный пробег. Сбросить суточные показатели можно с помощью кнопки ОК на руле авто.
Помимо этого, на руле присутствует кнопка, которая переключает меню экрана между спидометром и тахометром (эта кнопка чуть выше ОК). Можно пролистать меню и найти множество полезной информации, а также настроек.
Второй пункт меню показывает к-во км до ТО, давление в шинах на ходу. Следующий пункт предлагает выбрать настройки блокировки дверей:
- Автоблокировка
- При движении
- При переключении передач
Управлять панелью можно с помощью кнопок на руле creta.
Также предусмотрена возможность отрегулировать освещение: число миганий поворотника (3,5,7); задержка отключения света после глушения (на 30 сек.)
Комфорт – 4 пункт в меню: настройки режима работы стеклоочистителя
5- интервал обслуживания (ТО) (можно настроить по пробегу или по месяцам). Полезно, так как служит напоминанием
6- дополнительные функции: автоматический сброс расхода топлива, единица измерения давления и температуры, а также язык интерфейса. Яркость торпеды хендай крета можно отрегулировать там же.
Блок предохранителей в салоне Хендай Грета
Находится с левой стороны под панелью приборов за пластиковой крышкой.Детально смотрите на фото ниже.
На обратной стороне крышки предохранителей имеется схема расположения предохранителей в блоке, а также их номинал и описание.
Схема расположения предохранителей в блоке
Описание предохранителей в салоне
№ | наименование | номинал предохранителя | защищаемая цепь |
1 | обогрев заднего стекла | 30a | реле обогрева заднего стекла |
2 | обогреватель заднего сиденья | 20a | модуль управления обогревателем заднего сиденья |
3 | запасной | 30a | — |
4 | электростеклоподъемник с защитой от защемления | 25a | модуль электростеклоподъемника водителя с защитой от защемления |
5 | указатель поворота | 15a | bcm |
6 | обогреватель переднего сиденья | 20a | модуль управления обогревателем сиденья водителя/пассажира |
7 | правый электростеклоподъемник | 25a | главный переключатель электростеклоподъемников переключатель электрических стеклоподъемников |
8 | левый электростеклоподъемник | 25a | главный переключатель электростеклоподъемников |
9 | запасной | 20a | — |
10 | bcm | 10a | bcm, эбу электронных ключей, модуль иммобилайзера |
11 | задняя розетка питания | 20a | задняя розетка питания |
12 | передняя розетка питания | 20a | передняя розетка питания, прикуриватель |
13 | блокирование дверей | 20a | реле блокирования/разблокирования, реле разблокирования двери багажного отделения |
14 | brake switch | 10a | эбу электронных ключей, выключатель стоп-сигналов |
15 | tcu | 15a | a/t : переключатель диапазонов мкпп блок пп (предохранитель — f26 (фонари заднего хода)) |
16 | start | 10a |
блок пп (реле охранной сигнализации), переключатель диапазонов кпп, ecm, эбу электронных ключей, переключатель замка зажигания и датчик положения педали сцепления |
17 | pdm 1 | 15a | эбу электронных ключей |
18 | обогрев зеркал | 10a | наружное зеркало заднего вида со стороны водителя/пассажира |
19 | модуль 2 | 10a | консольный переключатель, 4wd ecm, зуммер системы помощи при парковке задним ходом, левый/ правый датчики системы помощи при парковке задним ходом, левый/правый центральные датчики системы помощи при парковке задним ходом |
20 | запасной | 10a | — |
21 | омыватель | 15a | многофункциональный переключатель |
22 | вентилятор 1 | 10a | модуль управления кондиционером |
23 | память | 10a | регулятор наружных зеркал заднего вида, цифровые часы, модуль управления кондиционером, комбинация приборов, разъем линии передачи данных |
24 | плафон внутреннего освещения | 10a | фонарь багажного отделения, лампа направленного освещения, лапа освещения салона, лампы передних аксессуарных ламп левой/правой |
25 | модуль 3 | 10a | bcm, индикатор положения рычага селектора, модуль управления кондиционером, аудиовизуальное головное устройство с навигацией, модуль mts e-call, модуль управления обогревателем сидения водителя/пассажира, модуль управления обогревателем заднего сидения |
26 | эбу | 10a | pcm/ecm, эбу электронных ключей, модуль иммобилайзера |
27 | кондиционер | 10a | распределительная коробка моторного отсека (реле 1 — реле обогревателя птк) блок пп (реле клаксона), блок управления кондиционером |
28 | задний стеклоочиститель | 10a | блок пп (реле заднего стеклоочистителя), электродвигатель заднего стеклоочистителя |
29 | мультимедиа | 20a | аудиосистема, аудиовизуальное головное устройство с навигацией |
30 | вентилятор 2 | 10a |
блок управления кондиционером, выключатель клаксона, резистор клаксона |
31 | модуль 1 | 10a | bcm, выключатель стоп-сигнала |
32 | esp | 10a | переключатель на передней панели, блок управления esp |
33 | модуль 5 | 10a | электрохромное зеркало, модуль управления обогревателем заднего сиденья, выключатель устройства регулировки угла наклона фар, обогреватель форсунок омывателя левой/правой фар, модуль управления обогревателя сиденья водителя/пассажира, дополнительная распределительная коробка (реле 2/3 — обогреватель передних стеклоочистителей левый/правый) |
34 | запасной | 10a | — |
35 | e-call | 10a | модуль mts e-call |
36 | запасной | 20a | — |
37 | mdps | 10a | блок mdps датчик угла поворота рулевого колеса |
38 | подушка безопасности | 10a | модуль управления srs |
39 | модуль 4 | 10a | bcm, эбу электронных ключей |
40 | подогреватель strg | 15a | bcm |
41 | прикуриватель | 20a | предохранитель прикуривателя Hyundai Creta |
42 | acc | 10a | реле задней розетки питания, bcm, цифровые часы, модуль mts e-call, аудиосистема, аудиовизуальное головное устройство с навигацией, держатель смартфона, эбу электронных ключей, регулятор наружных зеркал заднего вида |
43 | индикатор подушки безопасности | 10a | комбинация приборов |
44 | комбинация приборов | 10a | комбинация приборов |
Когда предохранитель перегорает
Два основных обстоятельства приводят к перегоранию предохранителя. Чаще всего из цепи поступает слишком много энергии, что приводит к перегрузке предохранителя и плавке металлической вставки. Когда это происходит, любые системы, питающиеся через этот предохранитель, перестанут работать. Другая причина, по которой перегорают предохранители – это когда провод, по которому протекает ток, касается нейтрального провода или заземления. Это называют коротким замыканием. К коротким замыканиям в автомобиле приводят поврежденные провода и слабые соединения. В обоих случаях перегоревший предохранитель выглядит одинаково – имеет обожженную металлическую вставку или замутненную стеклянную поверхность.
Hyundai Solaris Снятие установка замена ремонт предохранители и реле Хёндай Солярис инструкция
Hyundai Solaris manual > Электрооборудование > Замена предохранителей и реле Хёндай Солярис
Hyundai Solaris Замена предохранителей и реле
- Работу проводим при выходе из строя предохранителей и реле.
- При снятии предохранителей и реле обязательно отсоединяйте клемму провода от «минусового» вывода аккумуляторной батареи.
- Для доступа к предохранителям и реле, расположенным в блоке моторного отсека…
…нажав на две пластмассовые защелки…
…снимаем крышку монтажного блока.
На обратной стороне крышки закреплены запасные предохранители и нанесена схема расположения предохранителей и реле и указано их назначение. Неисправный предохранитель определяем по перегоревшей перемычке.
Видео
Сравнение базовых комплектаций
Функция | Hyundai Creta (1.6 MT Start) | Volkswagen Tharu (1.6 MPI MT) |
Система помощи при старте на подъеме (HAC) | ||
Система электронного распределения тормозного усилия (EBD) | ||
ЭУР (рулевое управление) | ||
Фронтальная камера | Нет | Опц. |
Подогрев боковых зеркал | ||
Дневные ходовые огни на светодиодных элементах | Нет | |
Система мониторинга давления в колесах | ||
ГУР (рулевое управление) | Нет | Нет |
Контроль курсовой устойчивости (ESP) | ||
Парктроники сзади | Нет | Опц. |
Климатическая установка (климат-контроль) | Нет | Опц. |
Система, предотвращающая блокировку колес (ABS) | ||
Круиз-контроль | Нет | |
Доступ в автомобиль без ключа | Нет | Опц. |
Подогрев 1-го ряда сидений, электро | Нет | |
Подогреваемые сиденья 2-го ряда | Нет | Опц. |
Блокируемый дифференциал | Нет | Нет |
Центральный замок | ||
Задние фонари на светодиодных элементах | Нет | |
Кожаный салон | Нет | Опц. |
