Блок предохранителей в багажном отделении

Расположение блока предохранителей

Он расположен за крышкой в ​​левой части заднего отсека.

Схема блока предохранителей (расположение предохранителей), расположение и назначение предохранителей Ford Galaxy и Ford S-Max (2006, 2007, 2008, 2009, 2010, 2011, 2012, 2013, 2014, 2015).

Проверка и замена предохранителей

Предохранители и автоматические выключатели защищают электрическую систему вашего автомобиля от перегрузки. Если электрические части в вашем автомобиле не работают, возможно, система была перегружена и перегорел предохранитель или сработал автоматический выключатель. Перед заменой или ремонтом любых электрических деталей проверьте соответствующие предохранители или автоматические выключатели.

Чтобы проверить предохранитель, посмотрите на серебристую полосу внутри предохранителя. Если лента сломана или расплавлена, замените предохранитель.

Уведомление

• Перед заменой предохранителей убедитесь, что ключ был вынут из замка зажигания и что все службы выключены и / или отключены.
• Всегда отключайте аккумулятор перед обслуживанием сильноточных предохранителей.
• Всегда заменяйте предохранитель на предохранитель с указанной номинальной силой тока. Использование предохранителя с более высоким номинальным током может привести к серьезному повреждению провода и вызвать возгорание.
• Никогда не заменяйте сломанный предохранитель чем-либо, кроме нового предохранителя. Всегда используйте исправный предохранитель одного цвета.
• Если предохранитель снова перегорит, обратитесь в квалифицированный сервисный центр.

Блок предохранителей в салоне

Центральный блок предохранителей расположен под перчаточным ящиком.

Для доступа:

1. Сожмите удерживающие зажимы, чтобы освободить крышку.
2. Снимите крышку.
3. Поверните ручку на 90 градусов и извлеките блок предохранителей из удерживающего кронштейна.
4. Опустите крышку блока предохранителей и потяните ее на себя.
5. Устанавливать в обратном порядке.

Диаграмма 2010-2015 гг.

Блок предохранителей в багажном отделении

Задний блок предохранителей расположен за крышкой с левой стороны багажного отделения. Освободите защелки и снимите крышку.

Правда, пришлось выкинуть штеккеры для прикуривателя, которые имелись на всех устройствах, которые надо подключать к бортсети.

И заменить их на соответствующие ответные части. Зато один раз отмучился, и всё.

А в багажнике работает. К доктору с такой ерундой -терять время. Хотя ежели это входит в ежедневное обслуживание ,то Снимаем накладку под перчаточным ящиком.

После небольшого лирического отступления см. Первый и последний раз лазил в этот пресловутый блок предохранителей и довольно успешно, почитав мануал при замене лампы в плафоне «для чтения дорожных карт».

Ford S-MAX (2006) [237/348] Плавкие предохранители

Скажите пожалуйста любезный, я вот тоже собираюсь слазить под бордачек на свроем авто ввиду нерабочей розетки салона, где можно найти схему какой предохранитель за что отвечает? Потому как информации о предохранителях Фокуса я в нете за пол-ночи не нашел, или плохо искал, или это Огромная тайна, где стоят предохранители на форд s max пускай помучаются а то забудут что авто все же в России делают.

Plytnik На обратной стороне крышки прикрывающей отсек с предохранителми есть стикер с расположением всех предохранителей и реле. Кто может подсказать маркировку предохранителей для симакса?

Под капотом

Под капотом находится более 40 предохранителей и 19 реле. Кроме этого еще 7 реле объединены в 3 самостоятельных блока.

Проблемы в основном монтажном блоке часто возникают при неправильной зарядке аккумулятора.

Пневмоподвеска и кондиционер

Предохранители пневмоподвески в автомобиле прадо 120 4 литра ‒ AIRSUS (39), AIRSUS NO.2 (18). Реле пневматической подвески ‒ AIR SUS находится в блоке № 2.

Другие востребованные предохранители прадо 120:

• кондиционера – задний 4 (RR A/C), 16 (HEATER NO.2);
• магнитолы ‒ 22, 36 (RADIO NO.1, RADIO NO.2);
• бензонасоса (топливного насоса) ‒ 29, 32 (A/F HEATER, F/PMP, Efl).

Реле стартера (STA) в автомобиле прадо 120 4 литра в основном монтажном блоке (R4) и в блоке реле № 1 (R1).

Отчёт: О расположении предохранителей на Ipsum SXM10 (Борисыч)

Toyota ipsum предохранитель прикуривателя

Вот и договорились на выходные. Я поменял кислородный датчик, прокатился по городу, было ощущение что машина просто гребет из под себя, ну если еще и расход снизится, то вообще кайф будет думал в тот момент. Утром следующего дня собравшись в загородную поездку, запустил двигатель с брелка сигнализации, пока спустился с сумками из квартиры тойота ипсум предохранитель efi дверь почувствовал едкий запах горелой проводки, вот это номер подумал я, неужели что-то замкнуло, и хорошо быстро спустился.

Ладно, садимся в машину, огнетушитель поближе, едем в магазин, тойота ипсум предохранитель efi ведет себя нормально запахов не подает, но думаю ладно, по приезду займусь более тщательным изучением. Пока был в магазине, машина заглохла, при этом по описанию супруги я понял что похоже на то, что кончился бензин, которого в баке было не.

Поиск по сайту

Отвечает за подачу звукового сигнала. Ближний свет правой фары. Ближний свет левой фары.

Дальний свет правой фары. Дальний свет левой фары. А Система кондиционирования воздуха. А Электрический вентилятор системы охлаждения радиатора. А Обогреватель заднего стекла.

Обогреватель зеркал заднего вида. А Омыватель фар головного света. А Электрический вентилятор радиатора. A Электрический вентилятор радиатора.

Подсветка зеркала солнце защитного козырька. Климат контроль Система кондиционирования.

Обогреватель наружних зеркал заднего вида. Схема электрооборудования Toyota Windom с 1. Смотреть видео как проводить замену плавких предохранителей Camry.

Поиск неисправности в цепи включения муфты компрессора

Понесло, несмотря на имеющуюся систему ABS. Надо сказать, что из практики мы вывели для себя следующее: В это время на панели приборов горит лампочка ABS. Gap между датчиком скорости и зубчатым колесом на ступице больше допустимых пределов. Или само зубчатое колесо на ступице имеет сколы. Этот штифт для проведения самодиагностики системы ABS надо вытащить.

Делать нечего, снимаем колесо, смотрим. Мы смотрим на клиента, он на нас.

Оплаченные ссылки

Схемы вышивки крестом обнаженные. Сейчас этот форум просматривают: Предохранитель розетки в багажнике — Клуб любителей микроавтобусов и минивэнов Расшифровка: Блок предохранителей и реле в салоне р асположение компонентов.

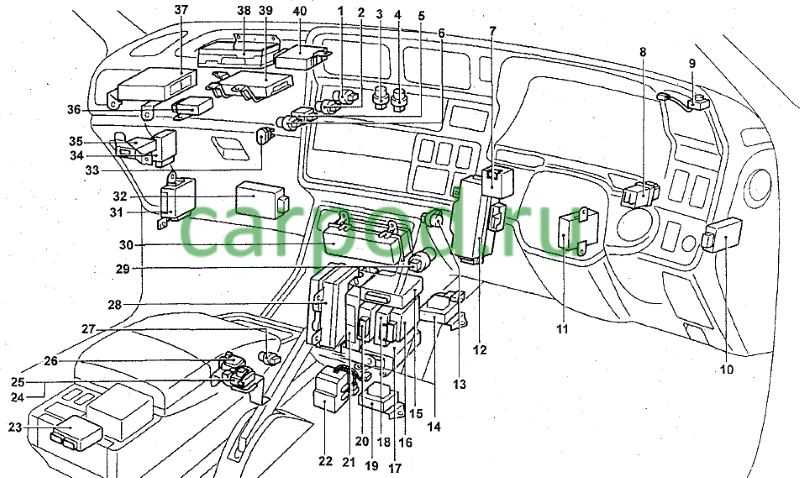

Схема расположения элементов монтажного блока под приборной панелью. Расположение компонентов в моторном отсеке. Система управления двигателем модели с двигателем 2AZ-FE , система электронного управления АКПП и система поддержания скорости модели выпуска с Система предупреждения о не пристегнутом ремне безопасности. Аудиосистема система Multivision модели выпуска до Фары модели с галогеновыми фарами выпуска до Передний кондиционер кондиционер с автоматическим управлением , задний отопитель и дополнительный отопитель.

Антиблокировочная система тормозов модели 2WD. Подушки безопасности и преднатяжители ремней безопасности. Указатели поворота и аварийная сигнализация. Разъем для подключения дополнительного оборудования. Фары, корректор фар и система автоматического управления освещением. Toyota Toyota Ipsum с предохранители реле схема.

Расшифровка предохранителей Toyota ipsum

Неужели этот кислородник такую смесь дает, что расход за 30? Я до ключа, а тойота ипсум предохранитель efi крутит в холостую и.

Наверно как и Вас сейчас меня так же посетила мысль о реле бензонасоса, которое находится за бардачком, запах от туда, машина не запускается… минут 10 я подбирался к реле, на вид целое, визуальных мест нагара.

Странно, ну ладно подумал я, едем до следующего магазина с тщательным наблюдением. А то ты так до бесконечности можешь вопросы задавать, ничего не уточняя Пусто было долил завтра работать поеду отпишусь пропали бульки или тойота ипсум предохранитель efi. Пишут снять и поменять элементарно, а никто не показал.

Придётся. У меня, например, не горела лампочка D!

Откручиваем саморез на панели. Сдёргиваем её из гнёзд направляющих фиксаторов и снимаем.

Откручиваем 3 самореза крепления панели. Наклоняем панель и разъединяем блоки проводов. Но я то не знал… Они так закреплены, что при тойота ипсум предохранитель efi по-другому не воткнуть! Вытащив панель, решил проверить, а все ли лампочки установлены?! Схема расположения элементов монтажного блока под приборной панелью.

На тойота ипсум предохранитель efi выше цифра Аудиосистема, система Multivision и задний ЖК-дисплей модели выпуска до Электропривод вентиляторов Антиблокировочная система тормозов модели 2WD Антиблокировочная система тормозов модели 4WD и система подключения полного привода Система изменения жесткости амортизаторов Электропривод зеркал Аудиосистема, система Multivision модели выпуска до

Плюсы и минусы двигателей Toyota Hiace Regius

Если 1KZ-TE не перегревать, то моторесурс данного силового агрегата будет очень высоким. При адекватном обслуживании этот двигатель может пройти более полумиллиона километров и даже больше.

Перегрев 1KZ-TE в основном происходит по причине забившегося радиатора, неработающей вязкостной муфты, вышедших из строя помпы или термостата. О появлении трещины в головке обычно сразу свидетельствуют пузыри в расширительном бачке. Вообще, для моторов 1KZ-TE это вполне обычное дело и лечение в данном случае возможно лишь одно – установка новой рабочей ГБЦ.

ДВС 1KZ-TE под капотом Toyota Regius 1990 года выпуска

О проблемах мотора 3RZ можно с уверенностью сказать, что это один из тех самых, редких случаев, когда ДВС был спроектирован без просчетов. Конструкция агрегата 3RZ предельно проста благодаря чему – максимально надежна.

Если этот двигатель вовремя обслуживать, то капитальный ремонт будет грозить совсем не скоро. На практике ресурс установки составляет около полумиллиона километров. Главное, не забывать регулировать клапана и проверять цепь ГРМ на предмет растяжения. В остальном, 3RZ-FE – совершенно беспроблемный агрегат.

Toyota Hiace 3 поколения для Японии

Не стоит заостряться на предшественники модели, начнем именно с модели Хайс. Начало продаж случилось в 1982 году. Автомобиль продавался без обновления до 1989 года. Это была хорошая «рабочая лошадка» без чего-то лишнего. Дизайн модели можно охарактеризовать, как спокойный и классический.

Toyota Hiace 2018 malaysia

Производитель предлагал три мотора для данного автомобиля. 2Y – бензиновый 1,8 литровый мотор, его мощность составляла 95 лошадиных сил, его также можно было увидеть под капотом Town Ace. 3Y – это двухлитровый 105 сильный бензиновый ДВС, его ставили также на Hilux Pick Up. L – дизельный 2,2 литровый мотор, его мощность равнялась 72 лошадиным силам.

Освещение

Лампочки, Лампа фары, Галогеновые лампы, Ксеноновые лампы, Диодные лампы, Лампа Птф, Лампа заднего Птф, Лампа заднего фонаря, Лампа тормоза, Лампочка подсветки номера, Лампочка стоп сигнала, Лампа заднего хода, Лампочка габаритов, Лампочка поворотника, Лампа панели приборов, Лампа багажника, Лампа подкапотная, Лампа освещения салона, Лампа подсветки печки, Фара, Фара левая, Фара правая, Фара ксенон, Омыватель фар, Насос омывателя фар, Форсунка омывателя фар, Корректор фар, Дополнительная фара, Фара искатель, Блок розжига фары, Датчик дорожного просвета, Крепление фары, Крышка фары, Отражатель фары, Светодиодная фара, Стекло фары, Противотуманка (ПТФ), Противотуманная фара, Крепление Птф, Противотуманный фонарь, Рамка Птф, Задний фонарь, Фонарь заднего хода, Стоп сигнал, Ходовые огни, Габаритные огни, Отражатель (катафот), Боковой габарит, Стояночные огни, Поворотник, Боковой поворотник, Задний поворотник, Передний поворотник, Повторитель, Плафоны, Подсветка номера, Подсветка багажника, Подсветка двери, Подсветка двигателя, Подсветка панели приборов, Подсветка салона, Проблесковый маячок

Не работает прикуриватель на Хёндай Солярис: ремонт

Прикуриватели в современных автомобилях нужны не только для своего прямого назначения. Наличие различных гаджетов, например, требует дополнительных источников питания для подзарядки. Эту потребность может удовлетворить как раз такое устройство, имеющееся на Хёндай Солярис.

Поскольку одного гнезда бывает недостаточно, приходится экспериментировать с разветвителями, переходниками, мудрёными приспособлениями. Что приводит иногда к выходу устройства из строя, как раз тогда, когда оно так необходимо. Если кто-то раньше вообще не использовал этот атрибут, может столкнуться с его неисправностью в самый неподходящий момент.

Причины поломки прикуривателя и их решение

Устройство прибора таково, что он всегда работает совместно с розеткой на 12V. Находятся они на одной панели, разделённые гнёздами USB и AUX, перед ручкой переключения скоростей коробки передач. Нерабочее состояние одного говорит об отсутствии питания в другом.

Прикуриватель включён в одну цепь с розеткой 12V.

Если при подключении к разъёму прикуривателя гаджет не заряжается, значит, электрический ток не подаётся.

Электронное устройство, возможно, откликнется только при включённом зажигании, при определённом повороте ключа до отметки АСС. Когда проблема не исчезает даже при выполнении необходимых условий, то нужно приниматься за ремонт.

Прикуриватель и розетка 12 Вольт.

Теперь с причиной определиться будет легче. Если нет питания на выходе из прикуривателя, возможно:

• Сгорел предохранитель (в салоне автомобиля);
• Повреждена электрическая проводка;
• Одну из розеток необходимо заменить новой.

Замена предохранителя

Несложная процедура, которая заключается в определении точного местоположения вышедшего из строя элемента. В левой части торпедо с водительской стороны, чуть пониже кнопок регулировки фар находится прямоугольная пластиковая заглушка. Аккуратно тянем её на себя и немного вверх крышку за углубление для руки.

Ниже кнопок управления фар находится салонный блок предохранителей.

Тянем крышку на себя и немного вверх.

В нишу встроен блок предохранителей, один из которых нам и нужен. Согласно схеме расположения перегоревший элемент находится в нижнем ряду, третий слева. Предохранитель синего цвета, с силой тока на 15А.

Предохранитель, который отвечает за прикуриватель и розетку, находится в нижнем ряду, третий слева.

Для демонтажа воспользуйтесь специальным пластиковым пинцетом, который находится вместе с запасными предохранителями под капотом, слева от аккумулятора вместе с блоком предохранителей.

Замену необходимо проводить только на элемент такой же мощности. В противном случае, запчасть с большей силой тока может привести к короткому замыканию и даже возгоранию проводки.

Ремонта по первому типу неисправности, обычно будет достаточно, чтобы работоспособность прикуривателя восстановилась.

Ремонт проводки, питающей прикуриватель

Для того чтобы осуществить данную процедуру, необходимо ехать на станцию технического обслуживания, либо найти подходящего электрика. Самостоятельно с этим справиться не получится. Единственный нюанс, который можно решить самому – проверить наличие питания на доступных тестированию клеммах и открытых соединениях. Понадобится некоторое оборудование:

• тестер;
• вольтметр;
• мультиметр.

Имея даже небольшие знания в области физики или электротехники на уровне школы, можно провести поверхностную диагностику электрической составляющей системы. Если вся проводка окажется в полном порядке, то на лицо третья и единственная проблема, нуждающаяся в решении.

Замена механизма испорченного устройства

Необходимо приобрести новое посадочное место для штекера нашего прикуривателя, стоимость которого составляет порядка 10 долларов. Чтобы демонтировать, пришедшую в негодность запчасть, необходимо сначала открыть крышечку розетки на 12V.

Панель розеток можно снять без специального инструмента и не прикладывая больших усилий.

С помощью двух пальцев, указательного и среднего любой рабочей руки снять панельку, засунув пальцы в эти два отверстия. Крышка легко поддастся при небольшом приложенном усилии с движением наружу. Производим замену, сняв сначала клеммы со штекера гнезда, отсоединяем перегоревшую деталь, и вместо неё устанавливаем новую.

Отсоединяем клеммы.

Подсоединяем разъёмы на конце проводов обратно и, слегка нажав на панельку, закрепляем её в исходном положении. Ремонт окончен.

Блок в салоне

Он находится со стороны водителя между рулевой колонкой и дверью. Для доступа откройте защитную крышку.

Вариант 1

Вариант 2

Таблица с описанием

Назначение вариант 2

1. Зеркала
2. Лампы стоп-сигналов
3. Электророзетка
4. Кондиционер
5. Контрольные (сигнальные лампы) приборной доски
6. Резерв
7. Обогрев заднего стекла
8. Кислородный датчик
9. Резерв
10. Электропакет
11. Контроллер АКПП
12. Электропакет
13. Лампа салона
14. Электромотор вентилятора салона (обогреватель/ кондиционер)
15. Кондиционер
16. Электромотор вентилятора салона (обогреватель/ кондиционер)
17. Система впрыска топлива
18. Подушки безопасности
19. Резерв
20. Контроллер двигателя
21. Сигнал запуска
22. Прикуриватель
23. Резерв
24. Резерв
25. Очиститель ветрового стекла
26. Резерв
27. Омыватель переднего и/или заднего стекла (на подрулевой переключатель)
28. Омыватель заднего стекла
29. Бензонасос
30. Спидометр, тахометр, указатели температуры и уровня топлива
31. ABS

Рядом могут быть расположены несколько отдельных реле.

Предохранители

ОБЩИЕ СВЕДЕНИЯ

Расположение блока предохранителей с левой стороны панели приборовВизуальная проверка целостности предохранителя

Использование пинцета для снятия предохранителя

Расположение предохранителей на блоке предохранителей

Расположение блока предохранителей с левой стороны панели приборов

Расположение предохранителей и электрические цепи, защищаемые предохранителями, приведены на наклейке, расположенной с внутренней стороны на крышке блока предохранителей.

Всегда заменяйте предохранитель другим предохранителем той же мощности. Каждый предохранитель имеет надпись о величине защищаемого тока. Никогда не заменяйте предохранитель более чем один раз, не определив причину его перегорания.

Дополнительные предохранители имеются на блоке реле, дополнительном блоке реле и блоке электроники. Блок реле расположен в салоне автомобиля с левой стороны под панелью приборов. Блок электроники расположен с левой стороны около перегородки моторного отсека.

На моделях с дизельными двигателями предохранитель системы предварительного подогрева дизельного двигателя расположен на кронштейне реле в блоке электроники.

Для замены предохранителей откройте крышку, для чего вставьте отвертку в паз с нижней стороны, который отмечен стрелкой и нажмите на крышку.

Если предохранитель перегорел, значит, проводник, соединяющий контакты предохранителя, разорван, см. рис. Визуальная проверка целостности предохранителя.

Для того, чтобы снять предохранитель, воспользуйтесь пинцетом для извлечения предохранителя из разъема (см. рис. Использование пинцета для снятия предохранителя). Достаньте предохранитель из пинцета. Провод внутри предохранителя легко заметен и будет разорван, если предохранитель перегорел.

Установите новый предохранитель, рассчитанный на тот же ток. С обратной стороны каждый предохранитель имеет надпись о величине защищаемого тока. Кроме того, цвет предохранителя также соответствует величине защищаемого тока.

Ток	Цвет
5	Светло-коричневый
10	Красный
15	Синий
20	Желтый
25	Белый
30	Зеленый

Предупреждение

Предохранитель, обозначенный на блоке предохранителей под номером 24 на электрических схемах автомобиля обозначается номером 224, то есть на электрических схемах к номеру предохранителя впереди добавляется цифра 2.

№	Потребитель тока	А
1	Обогреваемые жиклеры омывателей лобового стекла	5
2	Указатели поворота	10
3	Очистители фар, освещение ящика для перчаток, органов управления климатической установкой, селектора автоматической коробки передач	5
4	Освещение номерного знака	5
5	Обогрев сидений, климатическая установка	10
6	Плафоны и светильники для чтения, плафон багажного отделения	5
7	Блок управления ABS	10
8	Автоматический корректор наклона фар при газоразрядных лампах, телефон	5
9	Обогрев зеркал	10
10	CD-чейнджер	5
11	Круиз-контроль при автоматической коробке передач	5
12	Питание системы самодиагностики	10
13	Сигналы торможения	10
14	Установка зеркал, стеклоподъемники, центральная блокировка замков	15
15	Комбинация приборов, автоматическая коробка передач	10
16	Свободен
17	Навигационная система	7,5
18	Дальний свет правый	10
19	Дальний свет левый	10
20	Ближний свет правый, корректор наклона правой фары	10
21	Ближний свет левый, корректор наклона левой фары	10
22	Габаритные и стояночные огни правые	5
23	Габаритные и стояночные огни левые	5
24	Стеклоомыватели	25
25	Вентилятор системы вентиляции, климатическая установка	30
26	Обогрев заднего стекла	30
27	Свободен	15
28	Топливный насос	15
29	Электронные системы двигателя	20
30	Подъемно-сдвижная панель люка крыши	20
31	Фонари заднего хода, автоматическая коробка передач, круиз-контроль при механической коробке передач	15
32	Электронные системы двигателя	20
33	Прикуриватель	15
34	Электронные системы двигателя	15
35	Плюс» продолжительного электропитания прицепа	30
36	Противотуманные фары, задние противотуманные фонари	15
37	Телефон, радио	20
38	Установка зеркал, дистанционное управление блокировкой крышки лючка топливозаливной горловины, стеклоподъемники, центральная блокировка замков	15
39	Аварийная сигнализация	15
40	Звуковой сигнал	25
41	Свободен
42	Свободен
43	Свободен
44	Обогрев сидений	30

Автоматы защиты

Процедура снятия и замены

В процессе смены ПП нет ничего сложного. С этим может справиться даже начинающий автомобилист. Единственное, что вам нужно знать – это место расположения ПП, который необходимо заменить, а также несколько нюансов. К примеру, все работы по смене ПП необходимо проводить при отключенном аккумуляторе и выключенном зажигании.Итак, приступим к замене ПП.

Для начала определитесь с тем, что вам необходимо заменить. В соответствии с предоставленными схемами вы должны понять, в каком именно БП необходимо менять реле или предохранитель. Когда вы поняли, какой блок вам нужен, откройте капот. Даже если вам необходимо менять ПП в блоке, установленном в салоне, все равно откройте капот и отключите аккумуляторную батарею. Для этого не нужно ее полностью снимать, достаточно отключить только минусовую клемму. Перед этим не забудьте выключить зажигание. Далее, вам нужно открыть крышку монтажного блока. Если у вас не получается сделать это руками, то можете воспользоваться отверткой с плоским наконечником. Сделав это, вы получаете доступ ко всем ПП. Если вы точно знаете, какую именно деталь вам необходимо заменить, демонтируйте ее при помощи специального пинцета или руками. Если вы не уверены в работоспособности элемента, то это можно проверить визуально. Для этого демонтируйте определенный предохранитель и просто посмотрите на него: внутри компонента проходит плавкая нить. Если она выгорела или оборвалась, то ПП нужно менять

Обратите внимание! Ни в коем случае не устанавливайте в блок самодельные предохранители в виде куска проволоки или обычной канцелярской скрепки. Такие махинации могут спасти вас на время, но последствия от них могут быть катастрофическими

Заменив ПП, проверьте работоспособность необходимого устройства. Если проблема заключалась именно в ПП, то оборудование будет работать. Установите на место декоративную накладку и не забудьте подключить аккумуляторную батарею

Также обратите внимание на тот факт, что номинал заменяемых устройств должен совпадать. То есть, если на ПП нанесена цифра 10, то желательно в месте установки этой детали использовать 10-амперные предохранители. Если нет возможность заменить ПП на деталь с таким же номиналом, то в качестве исключения на время можно эксплуатировать устройство с большим или меньшим номиналом

Но его нужно будет заменить при первом удобном случае

Если нет возможность заменить ПП на деталь с таким же номиналом, то в качестве исключения на время можно эксплуатировать устройство с большим или меньшим номиналом. Но его нужно будет заменить при первом удобном случае.

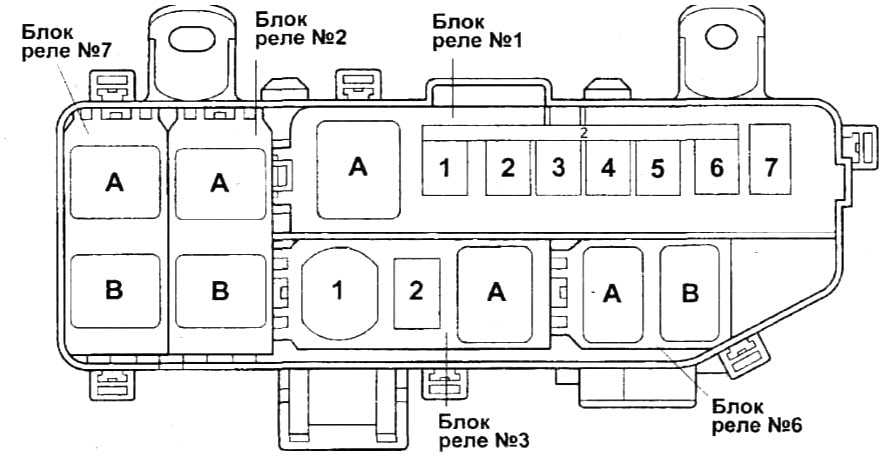

Блок реле и плавких вставок

модели с 1993 года

Схема

Описание

Блок реле №1
А	Реле переднего отопителя
1	40A FR HTR (передний отопитель)
2	30A CDS FAN (вентилятор конденсатора)
3	30A HEAD (фары)
4	30A А/С №2 (кондиционер)
5	запасной
6	60A ABS
7	60A АМ1 (цепь АМ1 замка зажигания)
Блок реле №2
Реле электромагнитных клапанов системы ABS
Реле модулятора ABS
Блок реле №3
А	Главное реле вентилятора кондиционера
1	15A Тепловой предохранитель PWR RR DOOR (система закрытия задней двери)
2	Запасной
Блок реле №6
А	Реле противотуманных фар
В	Реле преобразователя напряжения (AC100V)
Блок реле №7 (модификации)
А	Главное реле двигателя
В	Реле электромагнитного перепускного клапана
