Ауди а6 с6 (4F) предохранители и реле

Третье поколение Audi А6 было представлено в 2004 году. Новый седан a6 является результатом эволюции предыдущей модели, поэтому размещение многих элементов у них совпадает. В данной статье представлен список предохранителей и реле ауди а6 с6 выпускавшихся в 2005, 2006, 2007, 2008, 2009, 2010 и 2011 годах.

p, blockquote 1,0,0,0,0 —>

p, blockquote 2,0,0,0,0 —>

Блок предохранителей с левой стороны панели приборов

Расположен с левой стороны на панели приборов. Для доступа уберите защитную крышку.

p, blockquote 4,0,0,0,0 —>

Схема

p, blockquote 6,0,1,0,0 —>

Описание

p, blockquote 7,0,0,0,0 —>

1 Резервный
2 Резервный
3 5A управление двигателем
4 5A сенсор уровня масла
5 5A кондиционер
6 5A электронная система динамической стабилизации (ESP), сенсор сцепления
7 5A штекер системы диагностики
8 5A блок управления HomeLink
9 5A автоматически экранируемое внутреннее зеркало заднего вида
10 5A поддержание дистанции (adaptive cruise control)
11 5A автономный отопитель
12 10A штекер системы диагностики
13 10A модуль переключателей рулевой колонки
14 5A выключатель сигнала торможения
15 10A комбинация приборов
16 10A телефон, телематика, мобильный телефон
17 10A электронная система динамической стабилизации (ESP)
18 5A электроника левой фары
19 5A сенсор дождя
20 5A обогреваемые жиклеры стеклоомывателя
21 5A антенный усилитель
22 отсутствует
23 5A электромеханический стояночный тормоз
24 отсутствует
25 отсутствует
26 отсутствует
27 отсутствует
28 отсутствует
29 отсутствует
30 отсутствует
31 15A выключатель фары заднего хода, трансмиссия multitronic, компонент двигателя
32 30A интеллигентный модуль мощности водителя (освещение пространства для ног и передние фары, звуковой сигнал, стеклоочиститель, электрическая регулировка рулевой колонки)
33 25A интеллигентный модуль мощности водителя (освещение слева)
34 25A интеллигентный модуль мощности водителя (освещение справа)
35 20A автономный отопитель
36 30A устройство чистки фар
37 25A электронная система динамической стабилизации (ESP)
38 30A стеклоочиститель
39 15A блок управления левой дверью
40 25A звуковой сигнал / MMI-дисплей
41 40A вентилятор отопителя
42 30A блок управления электронным замком зажигания/ электрической регулировкой рулевой колонки
43 отсутствует
44 15A блок управления advanced key / подушка безопасности

Кронштейн с реле в салоне автомобиля

Данный блок элементов располагается под приборной панелью, немного левее руля. Все элементы расположены на специально кронштейне держателе.

p, blockquote 8,0,0,0,0 —>

p, blockquote 9,0,0,0,0 —>

Схема

p, blockquote 10,0,0,0,0 —>

p, blockquote 11,0,0,0,0 —>

Обозначение

p, blockquote 12,0,0,0,0 —>

A Предохранитель блока управления ABS 1 -S123- (40A)
B Резервный
C Резервный
D Резервный
1 Реле питания (клемма 15) -J329-
2 Реле омывателя фары -J39-
3 Резервный
4 Реле стартера -J53-
5 Реле питания (клемма 75x) -J694- (до 04.2005)
6 Реле стартера 2 -J695-
7 Реле сигнала -J4-
7 Реле электропитания (клемма 75x) -J694- (с 05.2005)
8 Резервный
9 Резервный

Блок предохранителей с правой стороны панели приборов

Находится соответственно с правой стороны приборной панели.

p, blockquote 13,1,0,0,0 —>

p, blockquote 14,0,0,0,0 —>

Таблица с назначением предохранителей

блок предохранителей (черный)

блок предохранителей (коричневый)

Блок предохранителей и реле в багажном отделении ауди а6 с6

Данный блок находится слева под обшивкой, там где находится домкрат. Подробнее в видео.

p, blockquote 17,0,0,0,0 —>

p, blockquote 18,0,0,0,0 —>

p, blockquote 19,0,0,1,0 —>

Общая схема

p, blockquote 20,0,0,0,0 —>

p, blockquote 21,0,0,0,0 —>

p, blockquote 22,0,0,0,0 —>

Расшифровка

Дополнительная информация

Видео о том как попасть к кронштейну с реле в салоне ауди:

p, blockquote 24,0,0,0,0 —>

p, blockquote 25,0,0,0,0 —>

Книга по ремонту и обслуживанию

Если Вам нужно больше информации, скачайте книгу по ремонту и эксплуатации ауди а6 с6 в формате pdf

Обращаем внимание, занимает более 200 мб

Замена предохранителей Audi A4 своими руками

Все по теме Замена предохранителей Audi A4

  • Bastien
  • Часьтенько выскакивает рхх замыеание на + обрыв поменял уже третий рхх обор. хх 760-870 цепь проверял обрыва нет
  • Гермес Таманаев
  • кароче, возле педали газа там все рычажки печки, залазим изучаем настраиваем, ибо тросики сразу не достать а они могут спасть и придется снимать панэль на что нет времени
  • Гаджи Дрейн
  • Спасибо, помогло?
  • Айбар

Братан, я тебе на будущее есчо две причины накидаю… Даже три… Первая:может сгореть магнит компрессора… Все у тебя на панели загораеться-а нихуа… Не работает… Вторая причина-на многих тачках на кондере стоит датчик давления… Ежели он отказал-все твои танцы с бубнами бесполезны… А проверить его-это та еще история… И третья причина, по которой может не включаться кондер:-на многих тачках закольцованна система компрессор-допвентилятор… И ежели с вентелем что то не то-хухнане у тебя запуститься компрессор… Так шо извиняй-твой видос ниочем… Причин раз в пять больше,

Это не ‘волговские’! У меня такое стояло на ‘двенашке’ в далёком 2010 году! ‘Волговские’ в два раза больше, во первых, а во вторых, покупал себе ‘волговские’ в 2017 году, обошлись за пару 1500р., продаются парой, в коробке, в ‘газовких’ магазинах. Дудят так дудят.

  1. Бабунашвили Анди
  2. Можно вас пригласить в Ижевск для такой же работы с двигателем?
  3. Lucero
  • Ришат
  • Добрый день, где заклёпки брали?
  • Ranita

Добрый день! Как до вас можно дозвониться?

Блин хренею на твой таз,что не день так геморрой с ней.Каждый день что то ломается. Я за 10лет только масло и расходники меняю,а тут беда а не машина.

но уменя один прикол нажимаю сигнал клацает сигнали но не сгналит завиду авто тогда сигналит а не назаведеном сигнала не т и на ходу нет как еду.. на прямую сигнал работает

Спасибо! Очень актуально!

  1. Пабло
  2. вангуется мне,что аккуму года четыре в коротких поездках
  3. Geraghty
  4. при скольки градусах у вас включается вентилятор радиатора?
  5. Майко

Алексей не получитя. лучше узнай где находится реле если можно. буду ждать. Удачи

1.9 надо брать.Был продал,рад что продал)))

Пи…ц ребятки будет вашим моторам,если будете 180 вваливать.

В мене 605 2.1тд. Коли дивився цей блок,то кидав коврик на поріг шоб хребта не зломать. В мене 2 питання (може поможеш)не робить тахометер (неможу найти фішку в моторі.

поможіть) і друге здох вантілятор печки.найшов предохранітель(10 ампер под торпедой з сторони пасажира)поміняв,через 5 10 км здох вінтілятор і печка почала дути холодом (так і валив 300 км до Київа.

) Ну і питання де шукать причину?

Hey brother! Great video! Any chance you can tell me if this would work for other 4cyl Nissan engines of the same year (I have Nissan Xtrail a Canadian model with a similar looking engine bay. Ill do more research myself but if you KNOW that’d be great! Thanks!

Предохранители и реле Mazda 6 (GH), 2007 — 2012

Основная часть целей питания японского автомобиля защищена предохранителями. Фары, электровентиляторы, бензонасос и другие мощные потребители тока подключены посредством реле. Защитные элементы установлены в монтажных блоках, которые находятся в моторном отсеке и салоне.

Приведенные схемы актуальны для автомобилей Мазда 6 (GH) 2007, 2008, 2009, 2010, 2011, 2012 года выпуска, в кузове седан, универсал и хэтчбек, с бензиновыми двигателями объемом: 1.8, 2.0, 2.5 литров (R4 DOHC).

В салоне

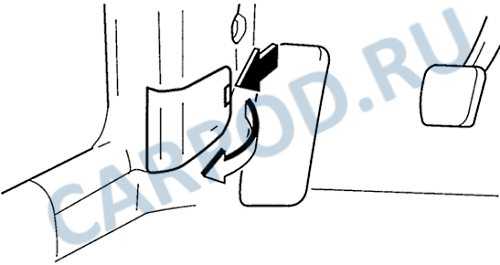

Блок расположен с водительской стороны, за пластиковой крышкой. 1) Для получения доступа к монтажному блоку расположенному в салоне, отожмите фиксатор и, сдвинув крышку вбок…

2) …снимите ее с торца нижней облицовки передней стойки двери, преодолевая упругое сопротивление фиксаторов.

Схема предохранителей салонного блока Мазда 6 (GH)

Ток, А Расшифровка
1 30 Стеклоподъемники
2 10 Система адаптивного освещения
3 30 Центральный замок двери
4 Резерв
5 7,5 Освещение панели приборов
6 15 Предохранитель прикуривателя мазда 6
7 5 Электропривод боковых зеркал заднего вида
8 15 Электрическая розетка
9 Резерв
10 Резерв
11 15 Система управления двигателем
12 5 Система безопасности
13 15 Панель приборов
14 Резерв
15 20 Стеклоочиститель и стеклоомыватель
16 10 Компрессор кондиционера
17 10 Стеклоочиститель и стеклоомыватель двери задка
18 15 Плафоны освещения салона

В моторном отсеке

Блок находится в левой части подкапотного пространства, около АКБ.

1) Для получения доступа к монтажному блоку, расположенному в моторном отсеке нажмите на фиксатор крышки…

2) …и снимите крышку.

Схема элементов в моторном блоке Мазда 6 (GH)

Ток, А Описание
Реле
R1 Реле компрессора кондиционера
R2 Главное реле
R3 Реле ближнего света фар
R4 Реле стартера
R5 Реле звукового сигнала
R6 Задние фонари
R7 Реле бензонасоса
R8 Электрическая розетка
R9 Репе малых оборотов вентилятора системы охлаждения двигателя
R10
R11 Реле дальнего света фар
R12 Реле высоких оборотов вентилятора системы охлаждения двигателя
R13
R14 Реле обогревателя заднего стекла
R15 Реле стартера
R16 Реле передних противотуманных фар
R17
R18 Реле обогревателя
Предохранители
1 40 Отопитель
2 40
3 30 Электростеклоподъемники
4 40 Система пуска двигателя
5 40 Защита электрических цепей
6 60 Антиблокировочная система АБС
7 30 Электровентилятор системы охлаждения двигателя
8 20 AUX HEATER
9 30 Электровентилятор системы охлаждения двигателя
10 50 PRECRASH
11 40 Обогреватель заднего стекла
12 40 Электропривод регулировки сиденья
13 10 Система кондиционирования
14 15 Электрическая розетка
15 DIECER
16
17 15 Электропривод люка крыши
18 20 Эпектрообогрев сидений
19 15 Блок управления оборудованием салона
20 25 Аудиосистема
21 20 Омыватель фар
22 15 Противотуманные фары
23 25 Электропривод замка двери
24
25
26 5 Стоп-сигналы
27 15 Звуковой сигнал
28 5 Система управления двигателем
29 10 Указатели поворота и аварийная сигнализация
30
31 10 Электронная система блокировки рулевого вала
32 10 Система управления двигателем
33
34 40 Защита электрических цепей
35
36 GLOWSIG
37
38 7.5 Электрообогрев зеркал
39 30 Антиблокировочная система АБС и система стабилизации
40 15 Правая лампа ближнего света фар
41 15 Левая лампа ближнего света фар
42 10 Правая лампа дальнего света фар
43 10 Правая лампа ближнего света фар
44 15 Форсунки
45 20 Бензонасос
46 GLOW
47 10 Система управления двигателем
48 10 Форсунки

Процедура демонтажа и замены

Смена компонентов БП не вызовет трудностей у владельцев Мазды. Но как же в случае необходимости осуществить процедуру замены именно БП своими руками? Об этом на примере салонного БП мы расскажем далее:

  1. Сначала выключите зажигание и отключите аккумулятор от питания.
  2. Найдите место расположения БП. Об этом сказано в начале статьи.
  3. Демонтируйте облицовочную защитную накладку БП.
  4. Отключите колодки со жгутами, подводящие к БП. при помощи отвертки выкрутите винт, который крепит его. Нажмите на защелку и демонтируйте устройство.
  5. Замените БП на новый, а его установку выполните в обратной последовательности.

Демонтируйте защитную накладку в салоне

Следуя действиям, извлеките БП и смените его на новый

Ремонт подогрева сидений Мазда CX-5

Периодически можно столкнуться с некоторыми неприятностями. Например, может не работать лампочка. Что в этом случае делать? Не думать о проблеме, проигнорировать? У нас ремонт будет стоить недорого. Любая кнопка снова начнёт работать. Передние сиденья, задние снова будут своевременно подогреты. Будет очень комфортно в машине ехать утром на работу или же днём, вечером на неожиданную встречу или запланированную. Ремонт подогрева сидений мазда 3, 6, CX 5, CX 7 нужен не часто, если система установлена хорошая.Если не работает реле, надо обратиться к специалисту. Самостоятельно что-либо предпринимать намного сложнее. Ситуацию изменить в лучшую сторону в тёплом, хорошо освещённом помещении нашего автосервиса куда проще, чем в обычном гараже. Подогрев сидений мазда 3 и 6 в кратчайшие сроки будет приведён в рабочее состояние.Конечно, не всегда можно отремонтировать систему подогрева. Увы, иногда требуется новую установить. Накидную систему Пежо, например, лучше поменять. Если же сломался предохранитель у встраиваемой системы, его, конечно, есть смысл, попробовать заменить, отремонтировать. Многое зависит от конфигурации системы. Предохранитель может выйти из строя и вызывать беспокойство у автомобилиста, придётся на всякий случай систему не включать. Надо ли зря переживать и откладывать ремонт на потом? Наши цены приятно удивят. В СПб мы – лучшие и готовы вам это доказать.Подогрев сидений мазда 3, 6, cx 5 или любой другой модели будет выполнена в соответствии со стандартами, при помощи хорошего современного оборудования. Для безопасности, уверенности в том, что раннее утро будет добрым, салон комфортным, нужен ответственный подход, качественный ремонт. Именно так и будет.Ремонт нет смысла превращать в процесс утомительный. Доверив работу нам, можно будет убедиться на практике: подогрев сидений мазда cx 5 и не только – это удобная опция, удачная модернизация.

Как сменить предохранители?

Чтобы поменять плавкие вставки в блоке предохранителей Нива Шевроле, необходимо разбираться в электрической схеме машины. Вышедший из строя предохранитель можно определить визуально или с помощью тестера. Для этого прибор включают в режим звуковой проверки замкнутой цепи и устанавливают наконечники щупов на контакты предохранителя.

Процедура проверки и пинцет

Сама замена, например, предохранителя стеклоочистителя с номиналом 20 А (позиция F9 на обоих блоках), производится так:

  • Открыть крышку блока.
  • Найти вышедшую из строя вставку.
  • Взять ее пинцетом и вытащить из гнезда.
  • Взамен должен устанавливаться предохранитель такого же номинала. Применение вставок большего номинала может привести к выгоранию блока и электропроводки, а также к возгоранию автомобиля. Использование деталей с более низким номиналом также не позволит защищать цепь, поскольку такая вставка сразу перегорит.
  • Включить цепь, в которой была произведена замена вставки. Если происходит повторное перегорание, то проблема находится в элементах этой цепи.
  • Уложить пинцет на штатное место и закрыть крышку.

Процесс замены одного из предохранителей показан на видео от канала Remgar.

Audi A6 Доводим до идеала. › Бортжурнал › 1️⃣6️⃣ Расшифровка блока предохранителей и дополнительных мест расположения предохранителей и реле Ауди А6 С5

В интернете наткнулся на интересный материал о расположении дополнительных мест предохранителей и реле Ауди А6 С5. Заодно там же есть и материал расшифровки основного блока предохранителей в А6 С5. Решил что лишним не будет в моем БЖ.Расшифровка блока предохранителей Ауди А6 С5

Расположен думаю все знают где, в салоне на водительской стороне и закрыт крышкой.На крышке нанесена схема расположения предохранителей.

1. Обогреваемые форсунки омывателя стёкол 5А2. Указатель поворота 10А3. Реле омывателя фар, освещения (перчаточного ящика, кондиционера, автоматической коробки передач,панели приборов). 5А4. Освещение номерного знака 5А5. Панель приборов, обогрев сидений, устройство контроля скорости, контрольные лампы (Auto-Check-Control),катализатора, контрольной лампы дизеля, индикатора включённой передачи, выключатели зеркал и ихмоторов, контрольной лампы подушек безопасности, индикатор наружной температуры, кондиционера,автономного обогревателя, задней солнцезащитной шторы, электрического люка, помощи при парковке(Парктроник), отопителя, системы навигации). 10А6. Центральный замок 5А7. Анти-блокировочная система тормозов (ABS) 10А8. Телефон (сеть D) 5А9. Обогрев зеркал 10А10. Автоматический корректор света фар 5А11. Устройство поддержания скорости (Темпомат – круиз-контроль) с коробкой Типтроник 5А12. Питание системы самодиагностики 10А13. Сигналы торможения 10А14. Лампы внутреннего освещения, фонари для чтения, предупредительной сигнализации кражи,косметических зеркал, памяти электрически регулируемых сидений). 10А15. Панель приборов, АКПП 4-х ступ., кондиционер, память электрически регулируемых сидений иэлектрически регулируемых зеркал, таймер для Webasto, система навигации 10А16. Электронная система стабилизации (ESP) 5А17. Система навигации 10А18. Фары головного света, дальний, правая сторона 10А19. Фары головного света, дальний, левая сторона 10А20. Фары головного света, ближний, правая сторона, корректор угла наклона фар 15А21. Фары головного света, ближний, левая сторона, корректор угла наклона фар 15А22. Габаритные и стояночные огни, правая сторона 5А23. Габаритные и стояночные огни, левая сторона 5А24. Стеклоочиститель, помпа омывателя стекла, реле интервала работы стеклоочистителя 25А25. Вентилятор системы отопления, кондиционера, автономного обогревателя, электролюк 30А26. Обогрев заднего стекла 30А27. Обогрев рулевого колеса 15А28. Топливный насос, дополнительный насос дизеля 15А29. Система управления впрыском и зажиганием двигателя 20А30. Электрический люк в крыше 20А31. Фонари указателя заднего хода, устройство поддержания скорости (темпомат), автоматическая коробкапередач, диагностический разъём, тахометр, автоматически затемняемое внутреннее зеркало заднеговида, тактовый клапан системы улавливания паров бензина 15А32. Система управления впрыском и зажиганием двигателя 20А33. Прикуриватель 15А34. Система управления впрыском и зажиганием двигателя 15А35. Штепсельный разъём для прицепа 30А36. Противотуманные фары, задний противотуманный фонарь 15А37. Телефон (сеть D), радио 20А38. Освещение багажного отделения, центральный замок 15А39. Аварийная сигнализация 15А40. Звуковой сигнал 25А41. Антиблокировочная система/Система стабилизации 15А42. Электронная система стабилизации (ESP) 25А43. Контакты S (радио)44. Обогрев сидений, автономный обогреватель 30А

Дополнительные места расположения предохранителей и реле

A Не используетсяB Не используетсяC Предохранитель дополнительного нагревателя 2 — S143Предохранитель гидравлического насоса (усилитель тормозов) — S279Предохранитель топливного насоса — S81 (RS6 с левым рулем)D Предохранитель дополнительного нагревателя — S109Предохранитель топливного насоса — S81 (RS6 с правым рулем).8-ми разъемный монтажный блок

14. Термо-предохранитель регулировки сиденья водителя — S44 (Allroad)15. Предохранитель 12В разъема — S18416. Термо-предохранитель передних стеклоподъемников — S3717. Термо-предохранитель задних стеклоподъемников — S4318. Предохранитель блока ABS — S12319. Предохранитель вентилятора радиатора — S4220. Предохранитель блока управления вентилятора радиатора — S14221. Термо-предохранитель регулировки сиденья водителя — S44Предохранитель вентилятора радиатора — S42 (Allroad)22. Предохранитель пневмоподвески — S110 (Allroad)24. Термо-предохранитель регулировки сиденья пассажира — S80(Установлен на любое свободное место)

Центральное распределительное устройство с блоком реле

13-ти разъемный монтажный блок

Монтажный блок в водоотводящем коробе

Блок предохранителей №1 Ауди A6 C6


Блок предохранителей №1 Ауди A6 C6

Защищаемая цепь Ток в А
1 Отсутствует
2 Отсутствует
3 Управление двигателя
4 Сенсор уровня масла
5 Кондиционер
6 Электронная система динамической стабилизации (ESP), сенсор сцепления
7 Штекер системы диагностики
8 Блок управления HomeLink
9 Автоматически экранируемое внутреннее зеркало заднего вида
10 Поддержание дистанции (Adaptive cruise control)
11 Автономный отопитель
12 Штекер системы диагностики 10А
13 Модуль переключателей рулевой колонки 10А
14 Выключатель сигнала торможения
15 Комбинация приборов 10А
16 Телефон, телематика, мобильный телефон 10А
17 Электронная система динамической стабилизации (ESP) 10А
18 Электроника левой фары
19 Сенсор дождя
20 Обогреваемые жиклеры стеклоомывателя 5A
21 Антенный усилитель
22 Отсутствует
23 Электромеханический стояночный тормоз
24 Отсутствует
25 Отсутствует
26 Отсутствует
27 Отсутствует
28 Отсутствует
29 Отсутствует
30 Отсутствует
31 Выключатель фары заднего хода, трансмиссия multitronic, компонент двигателя 15А
32 Интеллигентный модуль мощности водителя(освещение пространства для ног и передние фары, звуковой сигнал, электроочиститель, электрическая регулировка рулевой колонки) 30А
33 Интеллигентный модуль мощности водителя(освещение слева) 25А
34 Интеллигентный модуль мощности водителя(освещение справа) 25А
35 Автономный отопитель 20А
36 Устройство чистки фар 30А
37 Электронная система динамической стабилизации 25А
38 Стеклоочиститель 30А
39 Блок управления левой дверью 15А
40 Звуковой сигнал 25А
41 Вентилятор отопителя 40А
42 Блок управления электронным замком зажигания/ электрической регулировкой рулевой колонкой 30А
43 Отсутствует
44 Стеклоподъемники (левая сторона автомобиля) 35А

Читайте: Предохранители Ауди A6 C5

Правильная замена предохранителей

Ознакомиться с расположением защитных элементов Мазда 6 GG можно посредством схемы на тыльной стороне крышек силовых блоков.

Процесс смены плавких нитей с обрывом подразумевает выполнение следующих операций:

  1. Выясняется и устраняется причина выхода из строя защитного элемента – короткое замыкание, плохой контакт или их окисление, перегрузка по току.
  2. Пинцетом захватывается и вытягивается предохранитель из контактной части.
  3. Выполняется установка нового устройства. Категорически запрещается использовать для смены плавкие вставки с другим номинальным током, а также разнообразные проволоки. Это сопровождается опасностью повреждения электрических приборов и воспламенением проводки. В крайнем случае можно воспользоваться защитным устройством, которое отвечает за функционирование не ответственных электрических приборов. Для исключения подобных ситуаций рекомендуется иметь на замену самые ходовые защитные элементы на десять и пятнадцать ампер.
  4. Порядок смены реле идентичен, но для извлечения устройства, понадобится потихоньку расшатать и вытащить его.

Блок предохранителей №1 Ауди A6 C6

Блок предохранителей №1 Ауди A6 C6

Защищаемая цепь Ток в А
1 Отсутствует
2 Отсутствует
3 Управление двигателя
4 Сенсор уровня масла
5 Кондиционер
6 Электронная система динамической стабилизации (ESP), сенсор сцепления
7 Штекер системы диагностики
8 Блок управления HomeLink
9 Автоматически экранируемое внутреннее зеркало заднего вида
10 Поддержание дистанции (Adaptive cruise control)
11 Автономный отопитель
12 Штекер системы диагностики 10А
13 Модуль переключателей рулевой колонки 10А
14 Выключатель сигнала торможения
15 Комбинация приборов 10А
16 Телефон, телематика, мобильный телефон 10А
17 Электронная система динамической стабилизации (ESP) 10А
18 Электроника левой фары
19 Сенсор дождя
20 Обогреваемые жиклеры стеклоомывателя 5A
21 Антенный усилитель
22 Отсутствует
23 Электромеханический стояночный тормоз
24 Отсутствует
25 Отсутствует
26 Отсутствует
27 Отсутствует
28 Отсутствует
29 Отсутствует
30 Отсутствует
31 Выключатель фары заднего хода, трансмиссия multitronic, компонент двигателя 15А
32 Интеллигентный модуль мощности водителя(освещение пространства для ног и передние фары, звуковой сигнал, электроочиститель, электрическая регулировка рулевой колонки) 30А
33  Интеллигентный модуль мощности водителя(освещение слева) 25А
34 Интеллигентный модуль мощности водителя(освещение справа) 25А
35 Автономный отопитель 20А
36 Устройство чистки фар 30А
37 Электронная система динамической стабилизации 25А
38 Стеклоочиститель 30А
39 Блок управления левой дверью 15А
40 Звуковой сигнал 25А
41 Вентилятор отопителя 40А
42 Блок управления электронным замком зажигания/ электрической регулировкой рулевой колонкой 30А
43 Отсутствует
44 Стеклоподъемники (левая сторона автомобиля) 35А

Читайте:Предохранители Ауди A6 C5

Описание предохранителей: расположение, схемы, цена

Схема установки предохранителей

Маркировка / обозначения За что отвечает (с описанием)
F (Ф-1) / 20 Спидометр, тахометр, датчики
F (Ф-2) / 5 Резервация
F (Ф-3) / 10 Резервация
F (Ф-4) / 10 Резервация
F (Ф-5) / 20 Автомобильный сигнал
F (Ф-6) / 30 Центральный замок
F (Ф-7) / 30 Резервация
F (Ф-8) / 20 Система электрического питания
F (Ф-9) / 10 Стеклоочистители лобового стекла
F (Ф-10) / 10 Омыватели передних фар
F (Ф-11) / 10 Омыватель заднего стекла
F (Ф-12) / 10 Топливная аппаратура (дополнительно)
F (Ф-13) / 30 Контролер трансмиссии автоматического типа
F (Ф-14) / 30 Печной отопитель, прикуриватель, подсветка салона
F (Ф-15) / 10 Автомобильная розетка
F (Ф-16) / 15 Дополнительная электрическая сеть
F (Ф-17) / 15 Аварийка, поворотники
F (Ф-18) / 20 Резервация
F (Ф-19) / 20 Обогрев заднего стекла
F (Ф-20) / 20 Кислородный датчик
F (Ф-21) / 20 Резервация
F (Ф-22) / 20 Стеклоподъемники
F (Ф-23) / 20 Система курсовой стабилизации
F (Ф-24) / 20 АБС (ABS)
F (Ф-25) / 15 Резервация
F (Ф-26) / 15 Резервация
F (Ф-27) / 20 Подсветка вещевого ящика
F (Ф-28) / 15 Вентилятор отопителя (печка)
F (Ф-29) / 15 Система кондиционирования
F (Ф-30) / 20 Топливная система, бензонасос
F (Ф-31) / 15 Система безопасности
F (Ф-32) / 20 Резервация
F (Ф-33) / 20 Датчик силового агрегата
F (Ф-34) / 20 Боковые зеркала
F (Ф-35) / 20 Стоп сигналы

Схема расположения реле – коммутаторов

Обозначения Какой за что отвечает / что обеспечивает
K 1 Подсветка
K 2 Освещение салона
K 3 Реле омывателя лобового стекла
K 4 Резервация
K 5 Резервация
K 6 Электронный блок управления силовым агрегатом
K 7 Резервация
K 8 Резервация
K 9 Резервация
K 10 Стоп сигналы
K 11 Головной свет
K 12 Дроссельная заслонка
K 13 Стеклоподъемники
K 14 Противотуманные фары задние
K 15 Зажигание
K 16 Топливная аппаратура
K 17 Электрическое оборудование
K 18 Резервация

Признаки неисправности предохранителей на Audi А6

  • Между модулями простреливаем искра;
  • В месте расположения монтажного блока слышен запах плавленой пластмассы;
  • На приборной панели индикатор сигнализирует о неисправности оборудования в салоне, под капотом;
  • При подаче тока штатное оборудование не активно.

Частые причины выхода из строя предохранителей

  • Нарушение периодичности проведения технического осмотра Audi А6. Вследствие чего оборудование работает нестабильно;
  • Покупка не оригинальных запчастей;
  • Нарушение технологии установки деталей;
  • Механическое повреждение монтажного блока;
  • Короткое замыкание в электрической цепи;
  • Повреждение изоляционного слоя автомобильной проводки;
  • Окисление контактов, образование конденсата, ослабленные контакты на клеммах.

Блок предохранителей с правой стороны панели приборов

Находится соответственно с правой стороны приборной панели.

Таблица с назначением предохранителей

блок предохранителей (черный)

1 5A телепаспорт (в некоторых экспортных странах)
2 20A передний прикуриватель
3 5A система контроля давления воздуха в шинах
4 отсутствует
5 15A интеллигентный модуль мощности переднего пассажира (отпирание вещевого ящика)
6 15A блок управления правой дверью
7 20A сдвигаемая панель крыши
8 10A органы управления кондиционером
9 30A обогрев передних сидений
10 5/10A коммуникация
11 15A регулирование дорожного просвета
12 5A коммуникация

блок предохранителей (коричневый)

1 20A топливный насос с электроприводом
2 5A автомобильный телефон (Bluetooth)
3 отсутствует
4 отсутствует
5 5A регулирование дорожного просвета
6 5A кулиса переключения автоматической коробки передач/ выключатель сцепления
7 5A помощь при парковке (acoustic parking system)
8 5A блок управления Gateway
9 5A автоматический регулятор угла наклона фар (вспомогательный свет фар), электроника правой фары
10 5A подушка безопасности
11 5A обогрев задних сидений
12 отсутствует

Коробка передач

Автоматическая коробка (АКПП), Радиатор АКПП, Гидроблок, Гидротрансформатор, Датчик АКПП, Декоративная накладка, Картер АКПП, Кронштейн АКПП, Мехатроник ДСГ, Поддон АКПП, Прокладка АКПП, Подушка АКПП, Ручка АКПП, Сальник АКПП, Соленоид АКПП, Термостат АКПП, Тормозная лента АКПП, Трос АКПП, Щуп АКПП, Механичаская коробка (МКПП), Масляный радиатор, Вторичный вал, Датчик коробки МКПП, Картер коробки МКПП, Кронштейн (крепление) МКПП, Кулиса, Первичный вал, Подушка коробки МКПП, Подшипник вторичного вала, Подшипник первичного вала, Привод спидометра, Прокладка коробки МКПП, Промежуточный подшипник, Ручка коробки МКПП, Рычаг переключения, Сальник вала, Сальник коробки МКПП, Синхронизатор, Трос коробки МКПП, Шестерня передачи, Вариатор CVT, Ремень вариатора

Предохранитель омывателя фар мазда 6 gg

Был случай, когда по своей вине при замене габаритных огней коротнуло проводку в результате чего перегорел предохранитель, а это первый раз за все когда мне пришлось лезть в блок предохранителей (надеюсь и последний) и искать предохранитель который отвечает за габаритние огни. Открыл крышку предохранителей и понял что перевода на украинском​ или русском языках​ там нету, пришлось искать.

Сначала искал в электронных книгах по эксплуатации Мазды но четно.Потом просто гуглил и наконец-то наткнулся на одну тему (единственную) парня который имел такую же проблему и выставил расшифровку на форуме на всякий случай. Этот случай и настал со мной, спасибо автору темы все заменилось быстро и работает гуд

Рекомендации по техническому обслуживанию предохранителей

Основная рекомендация – не пренебрегать регулярными техническими осмотрами, с учетом ресурса оригинального предохранителя (80 тысяч км).

Предохранители лучше покупать заранее и всегда иметь полный комплект разноцветных устройств, подобранных в соответствии со схемой предохранителей ауди а6 с5.

Можно обратить внимание на керамические предохранители. У них удобная конструкция – проводок, по состоянию которого определяется исправность, видно без демонтажа, прямо в блоке

Плюс керамические устройства не плавятся даже при повреждении предохранителя.

Если мало опыта, не помешает совет специалиста – работника СТО, автомагазина. Опытный специалист определит, почему перестала работать магнитола или другое оборудование.

Желательно покупать запчасти и расходники в сертифицированных точках продаж, дилерских центрах и других официальных местах продаж комплектующих Ауди.

Замена предохранителей на Ауди А6

Несмотря на широкий модельный ряд Ауди А6, процесс замены предохранителей подобный, идентичный.

Подготовительный этап:

  • Набор плавильных элементов для установки;
  • Пинцет для извлечения модулей с места монтажа;
  • Отвертка с плоским наконечником,

Последовательность действий при замене в салоне автомобиля:

  • Помещаем техническое средство в периметр ремонтной зоны, фиксируем задние колеса противооткатными башмаками, активируем стояночный тормоз;
  • Открываем водительскую дверь (для С2, С3, С5) с торца торпеды отщелкиваем технологическое окно монтажного блока. По порядковому номеру модуля, который указан на тыльной стороне крышки, извлекаем элемент;
  • На штатное место вставляем исправный, новый, закрываем крышку.

Для моделей Ауди А6 (С6, С7) нужно демонтировать крышку монтажного блока с торца торпеды, справа.

В случае возникновения необходимости замены блока целиком нужно отверткой открутить два винта, которые фиксируют блок к корпусу торпеды. А также, дополнительно отсоединить колодки с проводами. Не забываем обесточить транспортное средство, предварительно отсоединив силовые клеммы от аккумуляторной батареи.

Для замены в моторном отсеке необходимо:

  • Заглушить мотор, открыть капот. В области жабо справа вмонтирован монтажный блок с реле – коммутаторами;
  • Аккуратно отщелкиваем пластиковую крышку, извлекаем реле по порядковому номеру;
  • На штатное место устанавливаем новые модули, собираем конструкцию вновь.

Перед проведением работ проконсультируйтесь со специалистами СТО, менеджерами автомагазинов, ознакомьтесь с рекомендациями в сети.

После езды по лужам, под дождем проверьте монтажный блок на наличие влаги. Просушите, продуйте потоком сжатого воздуха по мере необходимости. Не допускайте скопление конденсата в пластиковом корпусе.

Покупайте запасные части, расходные материалы в сертифицированных точках продажи, официальных представительствах, дилерских центрах.

Средний ресурс эксплуатации оригинальных предохранителей на Ауди А6 – 65 – 80 тыс. км.

Замена предохранителей на Audi А6 С5

Крышка блока плотно закрыта, ее открывают отверткой – требуется слегка нажать.

Предохранители а6 с5 перечислены на крышке на внутренней стороне. Несколько штук устанавливают на дополнительном креплении под описываемым блоком.

Предохранители ауди а6 с5 прогрева двигателя перед запуском на машинах с дизельными моторами расположены в блоке Е, который находится слева, под ветровым стеклом.

Перегорание предохранителя происходит, когда проводник между контактами поврежден. Для замены понадобится пинцет – чтобы вынуть испорченный и вставить новый.

Предварительно необходимо обесточить электросистему – отсоединить клеммы от аккумулятора. Все работы с проводкой проводятся при выключенном зажигании, желательно в ремонтной зоне с активизированным стояночным тормозом. Можно также зафиксировать позицию машины башмаками.

Новый предохранитель по параметрам должен быть идентичен предыдущему. Особенно нужно контролировать соответствие по току. Величина написана на предохранителе. Определить правильное устройство можно также по цвету – каждый соответствует определенному току.

На место перегоревшего нельзя ставить проволоку – это повредит электросистему автомобиля. Если определенный предохранитель перегорает слишком быстро, следует проверить часть цепи, за которую он отвечает.

При демонтаже крышки сбоку торпеды необходимо отвинтить 2 болта.

Для работы с блоком в моторном отсеке, нужно:

  • заглушить мотор
  • открыть капот (справа — блок реле)
  • отщелкнуть крышку и поменять испорченный на исправный того же цвета.
  • плотно закрыть.

Блок предохранителей с правой стороны панели приборов

Находится соответственно с правой стороны приборной панели.

Таблица с назначением предохранителей

блок предохранителей (черный)

1 5A телепаспорт (в некоторых экспортных странах)
2 20A передний прикуриватель
3 5A система контроля давления воздуха в шинах
4 отсутствует
5 15A интеллигентный модуль мощности переднего пассажира (отпирание вещевого ящика)
6 15A блок управления правой дверью
7 20A сдвигаемая панель крыши
8 10A органы управления кондиционером
9 30A обогрев передних сидений
10 5/10A коммуникация
11 15A регулирование дорожного просвета
12 5A коммуникация

блок предохранителей (коричневый)

1 20A топливный насос с электроприводом
2 5A автомобильный телефон (Bluetooth)
3 отсутствует
4 отсутствует
5 5A регулирование дорожного просвета
6 5A кулиса переключения автоматической коробки передач/ выключатель сцепления
7 5A помощь при парковке (acoustic parking system)
8 5A блок управления Gateway
9 5A автоматический регулятор угла наклона фар (вспомогательный свет фар), электроника правой фары
10 5A подушка безопасности
11 5A обогрев задних сидений
12 отсутствует
Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Крутая шина
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
