Bmw x5 (e70; 2007-2013) fuses and relays

Двигатель

Головка блока цилиндров, Клапан, Пружины клапанов, Рокера клапанов (коромысло), Сухарь клапана, Впускной клапан, Выпускной клапан, Гидрокомпенсаторы, Маслосъемные колпачки, Толкатель клапана, Клапанная крышка, Крышка маслозаливной горловины, Прокладка клапанной крышки, Прокладка ГБЦ, Распредвал, Сальник распредвала, Шестерня распредвала, Промежуточный вал, Болт ГБЦ, Направляющая втулка клапана, Клапан vtec, Прокладка клапана vtec, Масляная трубка, Блок цилиндров, Коленвал, Шкив коленвала, Болт шкива, Болт коленвала, Вкладыши коренные, Крышка коленвала (бугель)

, Маслоотражатель, Полукольца, Сальник коленвала, Ступица коленвала, Шестерня коленвала, Поршень, Кольца поршневые, Поршневой палец, Шатун, Болт шатуна, Вкладыши шатунные, Втулка шатуна, Поддон двигателя, Прокладка поддона, Сливная пробка, Гильза цилиндра, Масляный насос, Цепь масляного насоса, Прокладка масляного насоса, Маслоприемник, Маслоотделитель, Форсунка подачи масла, Балансировочный вал, Корпус фильтра, Крышка двигателя, ГРМ двигателя, Ремень ГРМ, Комплект ГРМ, Ролик ремня ГРМ, Натяжитель ГРМ, Натяжной ролик ГРМ, Цепь ГРМ, Комплект цепи, Успокоитель цепи, Натяжитель цепи, Фазорегулятор, Шестерня ГРМ, Крышка ремня ГРМ, Прокладка крышки ГРМ, Крепление двигателя, Кронштейн двигателя, Отбойник двигателя, Подушка двигателя (опора)

Способы решения проблем с центральным замком Niva Chevrolet

Перед началом работ рекомендуется оценить свои навыки ремонта и опыт работы с электропроводкой в автомобиле. Возможно, потребуется специальное оборудование, а для диагностики электрических цепей необходим как минимум тестер. Поиск неисправностей всегда начинают от простых к сложным.

Неисправность предохранителя

Предохранитель — это первое, что должен проверить каждый автолюбитель, если перестал работать центральный замок. Симптомом будет отказ одновременно всех дверей закрываться с кнопки. Проверить просто — достаточно открыть монтажный блок и заменить его исправным такого же номинала.

Чаще всего причиной его перегорания становится короткое замыкание или перегрузка в цепи. В монтажном блоке машин выпущенных до 2009 года обозначен F6, на авто после 2010 года он расположен под номером F10.

Моторедукторы

Их поломка происходит не часто, но ремонт или замена моторчиков в дверях происходит с частичной разборкой двери и снятием обивки. Обнаружить неисправный мотор можно по тишине с его стороны во время срабатывания ЦЗ или некорректной работе (открывается не до конца, срабатывает через раз, посторонние звуки).

Работоспособность проверяют мультиметром или подключением к АКБ напрямую. Моторедукторы заменяет на новый в сборе если старый не подлежит ремонту.

Проводка

Наверное, это самое слабое место во всей электрической цепи центрального замка. Проблема заключается в том, что дверь — подвижный элемент, поэтому жгуты проводов постоянно работают на скручивание в этих местах.

Кроме ЦЗ в дверь заходят провода сигнализации, концевиков, аудиосистемы, электростеклоподъемников. Несмотря на рациональный S-образный изгиб дверной проводки в гофре, случаются повреждения одного или нескольких проводов. Второе слабое место – это контакты внутри двери.

Целостность проводки проверяют путем «прозвона» подозрительных участков цепи. Найденный обрыв зачищают и соединяют пайкой или обжимными втулками. Замена сломанного провода целиком на новый не всегда целесообразна из-за трудоемкости работ.

Реле цепи

Питание на центральный замок может подаваться через основное реле, используемое для ближнего света фар и освещения салона. Также встречаются схемы с отдельным реле на ЦЗ, которое устанавливается рядом с блоком управления системы открывания дверей.

Типовые реле с 4-мя контактами редко выходят из строя, но если это произошло, неисправность легко диагностировать. Для этого реле заменяют на любое рабочее с монтажного блока. Если после этого центральный замок заработал, причина поломки найдена. Альтернативный вариант — проверить реле тестером.

Блок управления ЦЗ

Этот блок присутствует только на автомобилях в комплектации «Норма» и выше. Частой причиной выхода его из строя является короткое замыкание в цепи или большие скачки напряжения, приводящие к оплавлению контактов микросхемы. Диагностируется визуально (следы оплавления на корпусе) или электрическим тестером.

Блок центрального замка, как правило, не ремонтируется и просто заменяется новым.

Бортовой компьютер (ЭБУ)

На Шеви Нива схема центрального замка на поздних машинах предполагает участие бортового компьютера в процессах открывания и закрывания дверей, а также постановки на сигнализацию. Подобная схема позволяет расширить функционал ЦЗ, подключить сигнализацию с автозапуском и сделать эксплуатацию машины комфортнее.

Информацию об ошибках и неисправностях центрального замка узнают через сканер или ПК, который подключается к автомобилю через стандартный разъем ОBD2. Ошибки в ЭБУ – это одна из причин неработоспособности дистанционного открывания. В приложении можно скинуть ошибки и узнать причину неисправности. В сложных случаях блок управления перепрошивают.

Обслуживание БВМ для разных моделей кузова

Если вас интересует вопрос, где конкретно находятся предохранители на бмв х5 в обоих кузовах – всю актуальную информацию можно найти на подробной схеме, которая обычно идет с технической документацией от производителя. Так будет намного проще сориентироваться во всех точках расположения этих универсальных комплектующих и выявить неисправности в полном соответствии с предъявленными требованиями к эксплуатации иномарки.

Проблемы при оплате банковскими картами

Иногда при оплате банковскими картами Visa / MasterCard могут возникать трудности. Самые распространенные из них:

1. На карте стоит ограничение на оплату покупок в интернет
2. Пластиковая карта не предназначена для совершения платежей в интернет.
3. Пластиковая карта не активирована для совершения платежей в интернет.
4. Недостаточно средств на пластиковой карте.

Для того что бы решить эти проблемы необходимо позвонить или написать в техническую поддержку банка в котором Вы обслуживаетесь. Специалисты банка помогут их решить и совершить оплату.

Вот, в принципе, и все. Весь процесс оплаты книги в формате PDF по ремонту автомобиля на нашем сайте занимает 1-2 минуты.

Если у Вас остались какие-либо вопросы, вы можете их задать, воспользовавшись формой обратной связи, или написать нам письмо на [email protected].

Виды и типы плавких предохранителей

Для применения в электроцепях используют разные типы и разновидности ПП. Выпускаемые в России изделия отличаются по типу конструкции:

• наполненные с маркировкой ПН-2; ППН, НПН и т. п.;
• ненаполненные (ПР-2).

Понятие наполненности связано с наличием внутри отдельных видов вставок вещества, гасящего электродугу, возникающую в момент перегорания проводника. Цепь будет разомкнута только после ее исчезновения. Поэтому в колбах, наполненных ПП, находится кварцевый песок. Ненаполненные способны выделять газы, гасящие дугу. Это происходит при нагреве материала корпуса вставки.

Кроме типов, различают виды ПП:

1. Слаботочные применяют в маломощных бытовых приборах с потребляемым током силой до 6 А. Это цилиндрические вставки с контактами на торцах.
2. Вилочные ПП часто ставят в автомобили. Название обусловлено внешним видом: контакты находятся на одной стороне корпуса и вставляются в разъемы, как вилка в розетку.
3. Пробковые — распространенные в однофазных сетях электрические пробки для счетчика. Номинальный ток таких вставок составляет 63 А, они рассчитаны на единовременное включение нескольких бытовых приборов. Перегорающая вставка в таком предохранителе находится внутри керамического корпуса с патроном, снаружи остается 1 контакт, а другой соединяется с контактами пробки. При превышении нагрузки деталь сгорает, полностью обесточивая квартиру. Восстановить электроснабжение можно, заменив вставку на новую.
4. Трубчатый ПП по строению напоминает вставку для пробок, но его крепление выполнено между 2 контактами. Тип такого предохранителя — ненаполненный, а корпус сделан из фибры, которая при сильном нагреве выделяет газ.
5. Ножевые предохранители рассчитаны на величину тока 100-1250 А и применяются в сетях, где нужна высокая нагрузка (например, при подключении прибора с мощным двигателем).
6. Кварцевые, с наполнением кварцевым песком, применяются в сетях с напряжением до 36 кВ.
7. Газогенерирующие, разборные и неразборные. При сгорании разновидностей ПСН, ПВТ происходит мощное выделение газа, сопровождающееся хлопком. ПП применяют для сетей с напряжением 35-110 кВ. Номинальный ток такого ПП — до 100А.

В зависимости от общей нагрузки на сеть устанавливают разные виды ПП — более мощные ставят в специальных трансформаторных будках, они могут выдерживать ток, обеспечивающий потребности жилого массива иди предприятия. Маломощные монтируют в счетчиках: они защищают отдельные квартиры. В старых бытовых приборах тоже может быть установлен ПП (слаботочный), но современная техника содержит эти элементы редко.

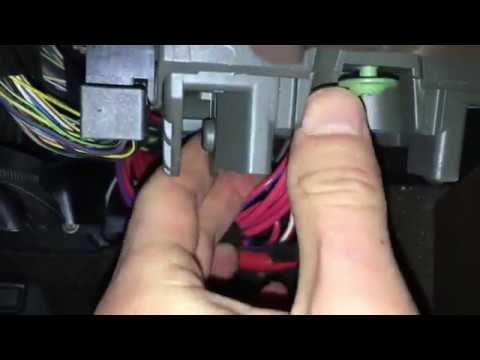

Блоки с предохранителями в багажнике BMW е70

Основной блок с предохранителями в монтажном отделении

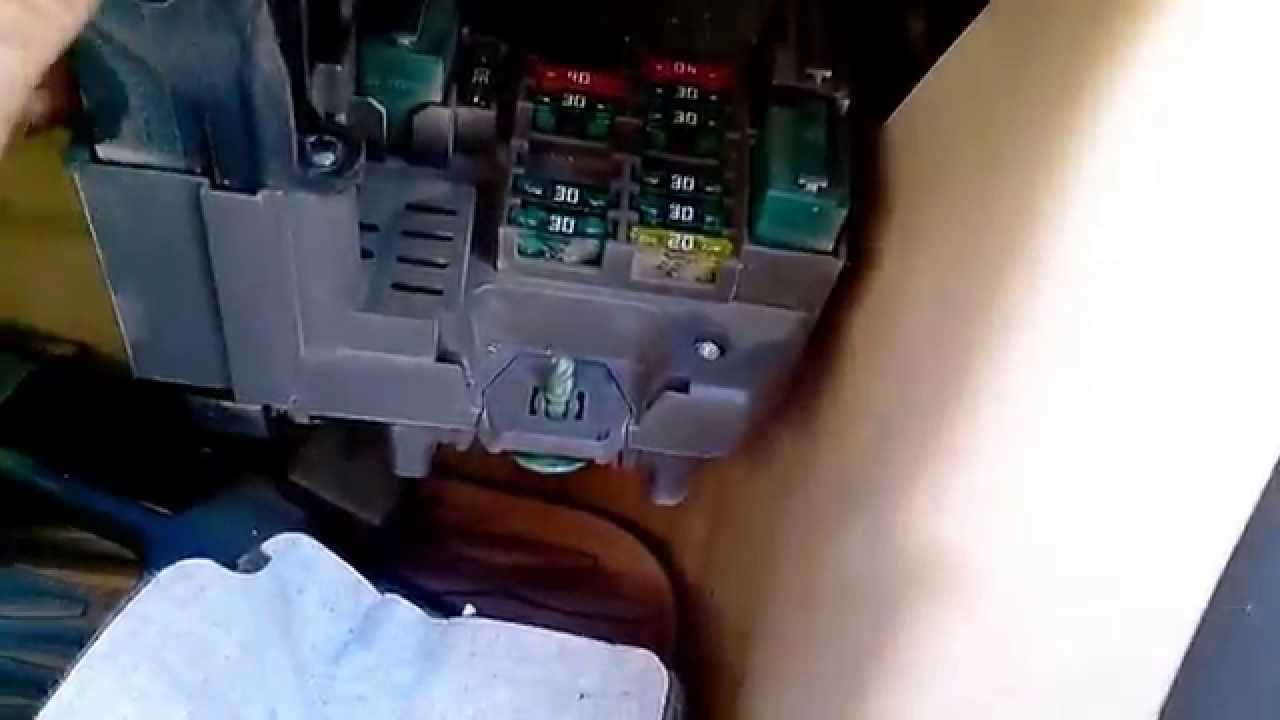

Он расположен с правой стороны под обшивкой. Для доступа надо убрать обшивку справа.

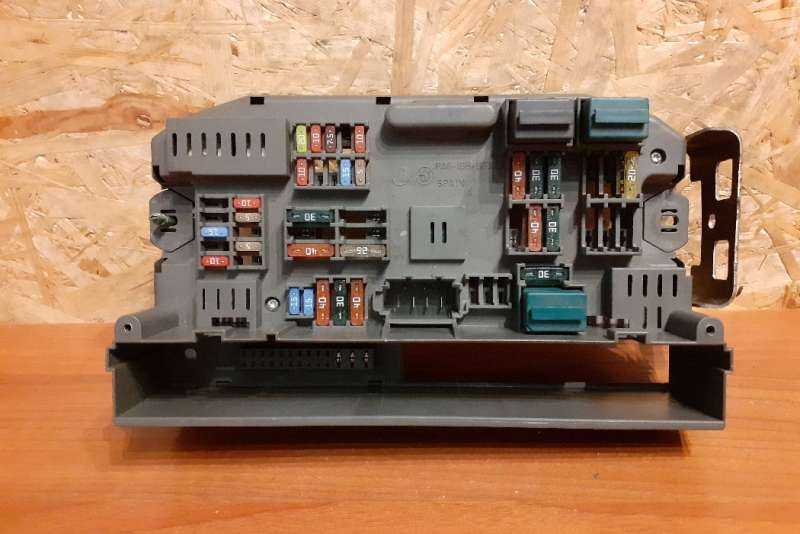

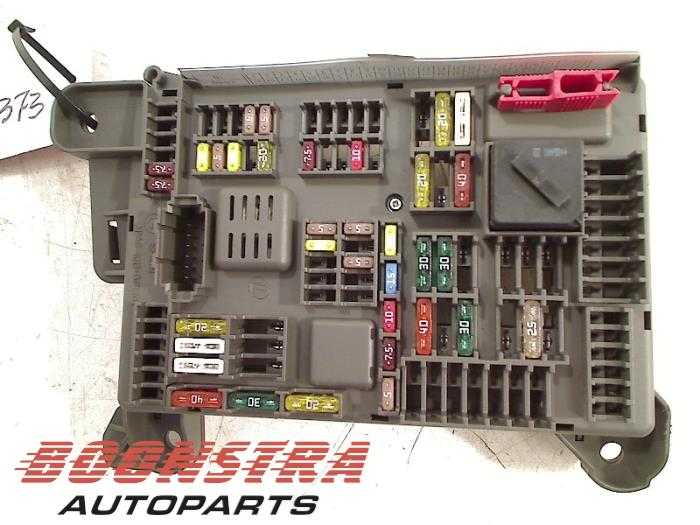

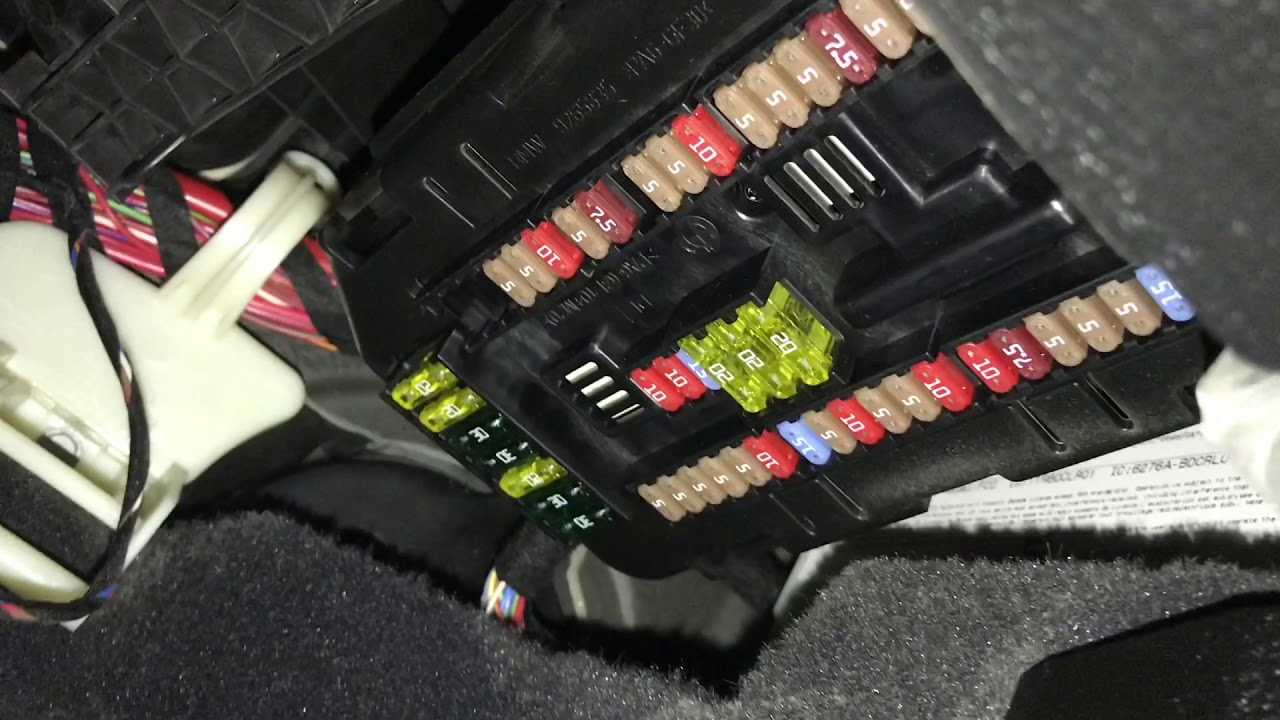

Фото пример исполнения

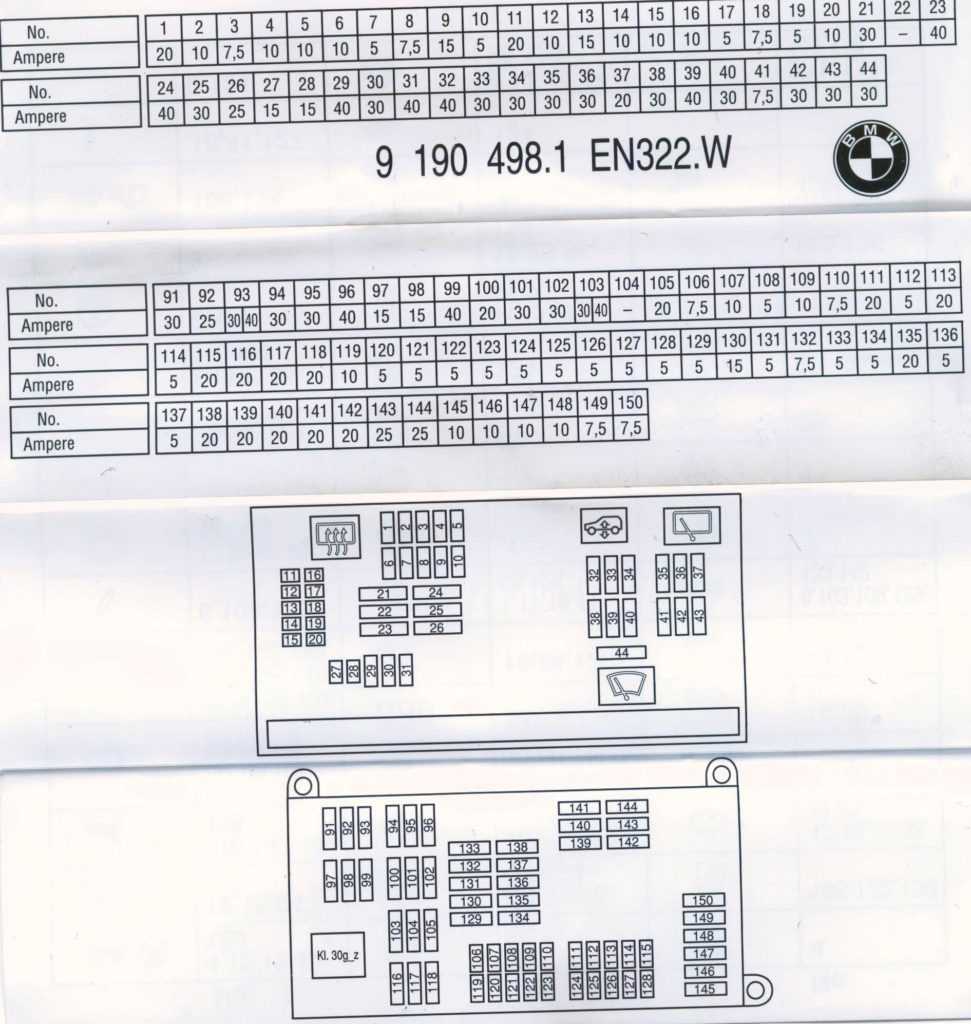

Схема

Расшифровка

1	Реле отключения цепи (Реле контакта 30G)
F91	(30А/40А)
F92	(25А) блок управления раздаточной коробкой
F93	(40А)
F94	(30А) блок управления стояночным тормозом
F95	(30А/40А)
F96	(40А)
F97	(20А) Прикуриватель
F98	(15А/20А)
F99	(40А) блок управления приводом открывания /закрывания задней двери
F100	(20А)
F101	(30А)
F102	(30А)
F103	(30А) Усилитель выходного сигнала аудиосистемы
F104	—
F105	(30А)
F106	(7,5 А)
F107	(10А)
F108	(5А)
F109	(10А) Приемник навигационной системы
F110	(7,5 А)
F111	(20А) Предохранитель прикуривателя (передний)
F112	(5А)
F113	(20А) Предохранитель прикуривателя (центральный подлокотник)
F114	(5А)
F115	—
F116	(20А) Разъем электрооборудования прицепа
F117	(20А)
F118	(20А) —
F119	(5А) Мультимедийный блок управления
F120	(5А) блок управления активной подвеской
F121	(5А) Блок управления приводом открывания /закрывания задней двери
F122	—
F123	—
F124	(5А) Блок предохранителей/реле приборной панели
F125	(5А) Блок управления раздаточной коробкой
F126	(5А)
F127	—
F128	—
F129	(5А)
F130	—
F131	(5А)
F132	(7,5 А)
F133	—
F134	(5А) Блок управления электрооборудованием рулевой колонки
F135	(20А) Блок управления приводом открывания /закрывания задней двери
F136	(5А)
F137	(5А) Система навигации
F138	—
F139	(20А)
F140	(20А) Блок управления подогревателем левого переднего сиденья
F141	(20А) Блок управления подогревателем правого переднего сиденья
F142	(20А) Мультимедийный блок управления
F143	(25А) Блок управления электрооборудованием прицепа
F144	(5А) Блок управления электрооборудованием прицепа
F145	(10А) Электродвигатель вспомогательного механизма закрывания двери (передний правый)
F146	(10А) Электродвигатель вспомогательного механизма закрывания двери (передний левый)
F147	(10А) Электродвигатель вспомогательного механизма закрывания двери (задний левый)
F148	(10А) Электродвигатель вспомогательного механизма закрывания двери (задний правый)
F149	(5А) Многофункциональный переключатель на сиденье (передний левый)
F150	(5А) Многофункциональный переключатель на сиденье (передний правый)

Сбоку могут располагаться некоторые реле, например разгрузочное реле контакта 15 K9.

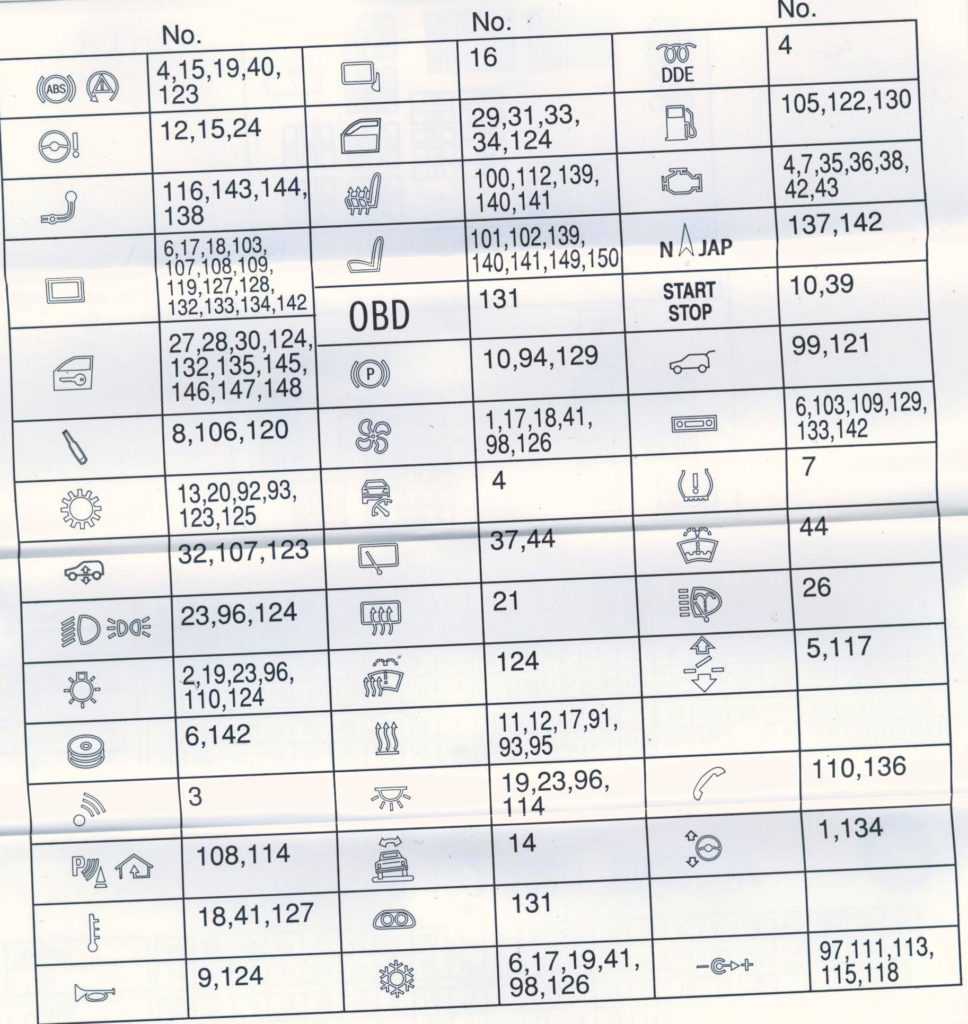

Обозначение

Предохранители на крышке аккумулятора

В пластиковой крышке аккумуляторной батареи находятся предохранители высокой мощности.

Схема

Назначение

F171	(100А)
F172	(100А)
F173	(250А) Блок предохранителей/реле приборной панели
F174	—
F175	—
F176	(80А) Реле блока управления высотой подъем клапана
F177	—

FakeHeader

Comments 41

Благодарю за полезный труд

K8 что за вход? На что реле ?

Дай Бог здоровья! Нужная информация!

Спасибо! То что надо! Респект за работу!

А какой предохранитель на зеркала идёт?

Подскажите пожалуйста мне нужно подключить два провода жёлтый и красный один постоянный плюс второй плюс после зажигания где их искать фото вот

Вот нашел полную информацию о всех предохранителях:vsepredohraniteli.ru/chevrolet/niva-blok-predohranitelej.htmlДаже есть схемы для до рестайлинговых моделей.

Вот нашел полную информацию о всех предохранителях:vsepredohraniteli.ru/chevrolet/niva-blok-predohranitelej.htmlДаже есть схемы для до рестайлинговых моделей.

Кстате у меня машина 2008 года но схема предохранителей как на рестайле.Хотя на том сайте говорится что только после 2009 года схема предов поменялась

Так как я состою на форуме владельцев Шевроле Нива, то мне известно, что моя проблема является распространенной, ее даже можно назвать «болезнью» модели. Но все же машина мне нравится, для наших она дорог. Лежачие полицейские проезжает как нечего делать. Есть мысль обратиться в ООО БестМаш, где производят и устанавливают дорожные знаки. А болезнь состоит в том, что в монтажном блоке периодически сгорает предохранитель обогрева заднего стекла. Владельцы Шеви, выпущенных до 2010 года.

Раньше я даже не задумывался делать ремонт своими руками, все планировал заехать к автоэлектрику, но все никак руки не доходили, так что приходилось ездить с запасными предохранителями. Но вот настали выходные, заняться было нечем, вот я и решил навсегда покончить с этим вопросом и отремонтировать монтажный блок своими руками. Перед тем, как начать ремонт, нужно разобраться с сутью неисправности.

Дело в том, что разработчики почему-то не рассчитали нагрузку, которая дает обогрев заднего стекла, именно поэтому и перегорают предохранители. На автомобилях, выпущенных после 2010 года производитель наконец-то устранил проблему, но вот нам, владельцам более старых моделей, приходится машину доводить до ума самим. Можно конечно не доводить предохранитель до выгорания, достаточно выключать обогрев сразу же после того, как разогреется заднее стекло, но я решил пойти другим путем. Я буду устанавливать отдельное устройство, которое само будет отключать обогрев спустя определенное время.

Открываем капот, скидываем клемму с АКБ, потом снимаем крышку с монтажного блока, для этого выворачиваем пару саморезов. В верхней части блока есть еще один саморез, его тоже нужно вывернуть, а потом передвинуть блок вверх и на себя, так он сойдет с пазов и повиснет на проводке. Разъединяем все колодки, вытаскиваем блок. На каждом углу откручиваем по саморезу, удаляем крышку и добираемся до платы.

Далее у вас есть два варианта: или установить внешний предохранитель, или нагрузку распределить на основной и резервный предохранители. Я решил поставить внешний предохранитель и, вместе с ним, установить ограничитель. Присоединяем к монтажному блоку предохранитель, потом все собираем обратно. Что касается электронного ограничителя, то я его установил на крышку багажника.

Chevrolet Niva — компактный кроссовер российской сборки. Выпускался в 2002, 2003, 2004, 2005, 2006, 2007, 2008 году. В 2009 году автомобиль получил рестайлинг. Обновленный производился в 2010, 2011, 2012, 2013, 2014, 2015, 2016, 2017 и 2018 годах. Мы рассмотрим блок с предохранителями шевроле нива и реле с полным описанием представленных схем. Покажем где находится предохранитель прикуривателя.

p, blockquote 1,0,0,0,0 –>

p, blockquote 2,0,0,0,0 –>

Главная функция предохранителей

Главная их функция сводится к размыканию электрической цепи, в тех случаях, если сила тока в ней превышает все допустимые значения.

Значит, предохранители способны предоставить эффективную защиту, как для электрооборудования, так и для проводки.

В случае их использования, риск возгорания и короткого замыкания сводится к нулю.

А главное достоинство предохранителей заключается в том, что стоят они копейки, а оберегают дорогостоящее оборудование.

Если предохранитель выходит из строя, то его замена никак не связана с серьёзными финансовыми вложениями и трудностями установки.

Правда, менять сгоревший предохранитель нужно на его номинальный аналог. Ибо определяющей его характеристикой считается сила тока.

При срабатывании предохранителя, он приходит в негодность, то есть, получается, что он весь электрический удар, возникший в сети, принимает на себя.

Существуют более мощные предохранители, действие которых распространяется не на отдельный электроприбор или малую электросеть.

Как защитить электроприборы с помощью специальных устройств

А на одно или несколько помещений, или даже квартиру.

Блок предохранителей в моторном отсеке

Если не работают передние фары или другое электрооборудование, проверьте предохранители в подкапотном блоке. Для этого выполните следующие операции:

• Установите выключатель двигателя в состояние OFF (Выключено).
• Выключите все бортовые потребители электроэнергии.
• Снимите крышку блока предохранителей.

Проверьте соответствующий предохранитель на целостность плавкой вставки.

ВАЖНО! При перегорании любого предохранителя необходимо заменить его новым, рассчитанным точно на такую же величину номинального тока. ОПАСНОСТЬ! Запрещается заменять главный предохранитель (MAIN) самостоятельно

Для его замены обратитесь на сервисную станцию официального дилера Mazda. Самостоятельная замена главного предохранителя представляет опасность, поскольку он защищает электрическую цепь с высокой токовой нагрузкой. Неправильная замена чревата поражением электрическим током или коротким замыканием и пожаром

ОПАСНОСТЬ! Запрещается заменять главный предохранитель (MAIN) самостоятельно. Для его замены обратитесь на сервисную станцию официального дилера Mazda. Самостоятельная замена главного предохранителя представляет опасность, поскольку он защищает электрическую цепь с высокой токовой нагрузкой. Неправильная замена чревата поражением электрическим током или коротким замыканием и пожаром.

Установите на место крышку и убедитесь в надежности ее фиксации.

Зачем менять предохранитель кондиционера на BMW X6?

. Итак, начнем нашу статью о расположении предохранителя кондиционера вашего BMW X6 интересом его изменения. Вы можете почувствовать, что у вас перегорел предохранитель, но вы не уверены. На самом деле, если ваш кондиционер не работает на BMW X6 Более того, если вы уже перезарядили его, проверили на возможные утечки в системе и если вы проверили, что компрессор кондиционера исправен, вполне возможно, что предохранитель является спусковым крючком. Вы должны знать, что предохранитель действует как устройство безопасности для предотвращения перенапряжения на вашем BMW X6 . Это будет резистор, нити, более или менее толстой, которая пропускает определенное натяжение и который сломается, если напряжение будет слишком сильным. Отсюда факт что они прозрачны, вы можете проверить их и убедиться, что нить не повреждена, с помощью очень простой визуальной проверки. В общем, вам захочется замените предохранитель кондиционера BMW X6, когда он больше не работает по непонятной причине .

Предохранители на BMW х5

Просматривая список предохранителей для бмв х5 на разные кузова, необходимо изначально определиться в особенностях:

• Технических параметров на все детали;
• Заводской маркировке;
• Схеме установки этих элементов на кузовной части иномарки;
• Расшифровке этой оснастки для моделей е53 и е70.

Все это значительно упростит установку и замену всех вышедших из строя элементов независимо от модели и позволит выполнить ремонт важных комплектующих иномарки. Ведь устанавливаемые предохранители на кузова е53 необходимо будет выбирать, не только на бмв х5, ориентируясь на технические параметры и заводскую маркировку, но и изучив схему расположения этих составляющих на кузовной части авто.
