Реле и предохранители ваз 21214, 21314 (нива 4х4 инжектор)

На современных внедорожниках АвтоВАЗа применяются инжекторные силовые агрегаты. В случае выявления неисправности в электрооборудовании автомобиля следует в первую очередь проверить исправность предохранителей и реле. Далее покажем, где находится монтажный блок (блок предохранителей или черный ящик), а также расположение элементов внутри него.

Расположение блоков предохранителей и реле нива 4х4

Основная часть предохранителей располагаются в салоне Нивы под панелью слева от рулевой колонки. Всего 4 блока:

1 — блок предохранителей системы управления двигателем; 2 — реле стеклоочистителя ветрового стекла; 3 — блоки предохранителей; 4 — блок реле системы управления двигателем. Четвертый блок реле находится над педалью газа.

Основной и дополнительный блоки предохранителей

Эти два блока соединены между собой. В верхнем блоке установлено 10 предохранителей, а в нижнем — 6. Маркировка слева направо:

F1 (16А)	Вентилятор печки, обогрев заднего стекла, задний стеклоочиститель и стеклоомыватель, насос омывателя ветрового стекла
F2 (8А)	Подрулевой переключатель, дворники ветрового стекла, аварийная сигнализация, реле-прерыватель (в режиме указателей поворота), свет заднего хода, комбинация приборов(указатель температуры охлаждающей жидкости, указатель уровня топлива, тахометр, контрольные лампы: указателей поворота, блокировки дифференциала, стояночного тормоза, аварийного состояния рабочей тормозной системы, недостаточного давления масла, резерва топлива, заряда аккумуляторной батареи)
F3 (8А)	Левая фара (дальний свет), контрольная лампа включения дальнего света
F4 (8А)	Правая фара (дальний свет)
F5 (8А)	Левая фара (ближний свет)
F6 (8А)	Правая фара (ближний свет)
F7 (8А)	Лампы габаритного света в левом переднем и левом заднемфонарях, фонари освещения номерного знака, контрольнаялампа включения габаритного света

• F8 (8А)
• Лампы габаритного света в правом переднем и правомзаднем фонарях, лампы подсветки комбинации приборов,прикуривателя, выключателей, блока управления отоплением
• и вентиляцией
• F9 (8А)
• Выключатель аварийной сигнализации, реле-прерыватель(в режиме аварийной сигнализации), контакты реле обогрева
• стекла двери багажного отделения
• F10 (8А)
• Звуковой сигнал, плафоны освещения салона, лампысигналов торможения в задних фонарях
• F11, F12 (8А)
• Резерв
• F13 (8А)
• Контакты реле противотуманного света в задних фонарях
• F14 (16A)
• Прикуриватель
• F15 (16A), F16 (8A)
• Резерв
• Дополнительный блок:

F11 (8А)	Лампы указателей поворота и реле-прерыватель указателей поворота и аварийной сигнализации (в режиме аварийной сигнализации)
F12 (8А)	Реле дневных ходовых огней, лампы дневных ходовых огней
F13 (8А)	Лампы и реле заднего противотуманного огня
F14 (16А)	Прикуриватель
F15 (16А)	Резервный
F16 (8А)	Резервный

Дополнительные цепи предохранителей в комплектации Urban:

№ и номинал предохранителяЗащищаемая цепьОсновной блокДополнительный блок

1 (16А)*	Электростеклоподьемники передних дверей Электропривод боковых зеркал
2 (16А)**	Электровентилятор климатической установки, компрессор кондиционера
9 (16А)*	Обогреватели боковых зеркал
10 (16А)*	Плафон освещения салона центральный
15 (16А)*	Электровентилятор климатической установки, компрессор кондиционера

Расположение

Все предохранители находятся в специальном блоке, который располагается под приборной панелью со стороны водителя. Для того чтобы получить к ним доступ нужно снять крышку которая крепится на двух винтах, сняв которую можно увидеть 8 электромагнитных реле и  20 защитных элементов. Основная задача реле это разгрузить контакт выключателя у прибора, так как они потребляют ток на который выключатели не рассчитаны.

Прежде чем установить новый элемент, необходимо понять причину по которой он вышел из строя и ее устранить, иначе они так и будут постоянно перегорать.Сделать это можно при помощи специального тестера, а также схемы электрооборудования. Если у вас необходимого прибора нет или вы не разбираетесь в схеме, тогда лучше обратится к специалисту.

Давайте рассмотрим более подробно за что отвечает каждый прибор:

Монтажный блок Нива Шевроле имеет так же реле которые отвечают за:

• К1 как правило его не используют и в место него стоит специальная перемычка
• К2 отвечает за включение дворников
• К3 благодаря ему происходит включение аварийки и поворотников
• K4 отвечает за включение ближнего света
• К5 обеспечивает питанием дольный свет
• К6 реле подогрева заднего стекла, системы вентиляции и отопления, омывателя
• K7 обогрев заднего стекла
• К8 является резервным

Так же есть отдельный блок который контролирует работу двигателя и имеет следующую схему:

У каждого водителя в автомобиле должна находится распечатанная схема предохранителей Шевроле Нива, это даст возможность сократить время поиска нужного прибора.

Точки подключения автосигнализации на Chevrolet Niva 2021, иммо №1118-6512010

Обход иммо на рулевой колонке: белый провод в разрыв на обходчик.

Все концевики есть на блоке иммобилайзера.

Блок центрального замка не обязательно разбирать и впаиваться туда. Все отлично работает по схеме Приоры: тонкий синий провод в разрыв (разрыв – закрыть, его на массу – открыть).

Повороты – синий и синий/черный. Можно найти в сером разъеме, под монтажным блоком.

Контроль работы двигателя (+) – с генератора очень удобно выходит один проводок. Берем с него.

Ручник – рвем и подключаем через диод, иначе не пашет.

Учесть, что приборную панель снимать – 4 самореза, но в центре панели так сильно защелкнуто, что только ломать эту скобу крепления. Либо устанавливать сигу за монтажный блок.

Установочные карты сигнализаций на Chevrolet Niva

“>

Соединение АКБ и стартера

В каждом автомобиля существует своя схема установки стартера. Может быть несколько вариантов доступа:

• справа;
• слева;
• со стороны радиатора;
• со стороны салона.

Часто приходится использовать подъемник или смотровую яму, чтобы добраться до этого компонента. Механизм нужен для обеспечения зацепления между шестерней и маховиком. Поэтому в области крепления кожуха сцепления устройство расположено чаще всего. Электронный вариант не исключение.

Для подключения используется всего один разъем, к которому добавляют специальную клемму. Стартер начинает работать каждый раз, как только владелец поворачивает ключ.

Лучше всего пользоваться мультиметром, чтобы обнаружить поломки в одной из таких частей автомобиля. Но определить неисправности легко и с помощью других несложных манипуляций.

В большинстве случаев ремонт стартера возможен, даже если из строя вышла такая важная часть, как обмотки. Электрооборудование авто в большинстве сулчаев подлежит полному восстановлению.

Модернизация отопительного приспособления в автомобиле Chevrolet Niva

Прежде чем отопитель будет усовершенствован, необходимо разобраться в принципе функционирования заслонок. Затем следует произвести полный демонтаж декоративных щитков, расположенных по левой стороне печки Chevrolet Niva. Следующим шагом станет снятие регулятора, отвечающего за положение заслонок. Оптимизируя свой автомобиль, необходимо разбираться в конструкции отопительного приспособления, что позволит без лишних задержек произвести демонтаж «ненужного» оборудования. Автомобилист должен убрать нижнюю часть регулятора, посредством которой приводится в движение фронтальная заслонка.

Во время демонтажа всех пластиковых элементов не стоит пытаться резко снимать детали, так как практически все составляющие разбираемого прибора элементы сделаны из хрупкого пластика, ломающегося даже при более-менее значительном воздействии. Если всё-таки из-за спешки или неаккуратности владельца движимого имущества снимаемая нижняя часть приспособления получит трещину — её можно будет скрыть посредством паяльника.

Доработка печки Шевроле Нива своими руками предусматривает необходимость закрепить нижнюю заслонку таким образом, чтобы она наглухо была закрыта в верхнем положении. Конечно, такая модернизация полностью исключает возможность автомобилиста воспользоваться положением «фронт», однако, даёт множество других более существенных преимуществ.

После того как «фронт» печки будет в закрытом положении, нужно будет продумать траекторию движения элемента, регулирующего одновременную подачу тепла на стекло и ноги. Стоит отметить, что умелые мастера, модернизируя свой Шевроле Нива, используют все подручные средства, в частности, для оптимизации печки пригодится обыкновенная дисконтная карточка. Посредством которой чертится линия разреза, затем элемент клеится цианкрилатом и обтачивается по размеру напильником.

Доработка отопителя Шевроле Нива должна быть окончена после того, как вырезанная своими руками деталь будет приклеена посредством суперклея.

Составляющие электропроводки

Стандартная схема проводки Нива Шевроле разбита на несколько участков для лучшей ремонтопригодности и простоты обслуживания.

• Передняя часть – комплект кабелей соединяет все оборудование, расположенное в подкапотном пространстве авто.
• Салонная часть – узел дополнительно разбит на независимые зоны, что позволяет запитывать разные группы оборудования без риска повредить или перегрузить основные элементы.
• Отсек приборной панели – пучок кабелей объединяет магистрали от всех датчиков, сенсоров и индикаторов.
• Кормовой узел – пучок отвечает за напряжение и контроль оборудованием, расположенным в кормовой стороне автомобиля.

Как правильно отрегулировать фары Нивы

Всего известно три основных способа, которые применяют при регулировке:

• обратиться за помощью к опытным механикам. Не в нашем случае, так как мы хотим научиться все сделать своими руками;
• применить специальную методику для регулировки фар;
• настроить на глаз по пятну на дороге.

Второй вариант наиболее приемлем для всех автовладельцев.

Весь процесс можно описать тремя пунктами:

• разметка на стене,
• нанесение света фар на стену,
• корректировка линий и тонкая надстройка.

Нет смысла начинать регулировку фар Нивы, если есть деформация кузова.

Обязательно подлежит проверке:

• давление в покрышках. Оно должно быть в пределах допустимой нормы — для Шевроле Нивы это 1,9 бара почти для всех типоразмеров шин;
• пружины и трансмиссия в исправном состоянии;
• равномерное распределение груза на шасси. Запрещено проводить работы по настройке, если машина находится под грузом, который неравномерно уложен на шасси.

Если не проработать вышеуказанные пункты, то настройка будет полностью неправильная и позднее придётся переделывать всю настройку фар снова.

Предохранитель прикуривателя

Если не работает прикуриватель, то первое что стоит проверить это само гнездо на наличие посторонних предметов и целостности плавкой вставки, которая размыкает цепь, в том случае, если не сработает обратный механизм спирали прикуривателя.

p, blockquote 46,0,0,0,0 —>

p, blockquote 47,0,0,0,0 —>

p, blockquote 49,0,0,0,0 —>

Если и это не помогло, тогда остаётся вопрос с самой электро проводкой.

p, blockquote 50,0,0,0,0 —>

В данном видео можете наглядно посмотреть пример того, как добраться к блоку с предохранителями и заменить их.

p, blockquote 51,0,0,0,0 —>

Если выходит из строя, то или иное устройство в авто, то в первую очередь стоит обратить в внимание на блок защитных предохранителей, так как именно они защищают все устройства от таких факторов как повышенный ток, короткие замыкания. Поэтому нужно знать где они находятся

Расположение и электросхема

Для защиты электрических цепей на автомобилях применяют предохранители, размещенные в специальном монтажном блоке. На Шевроле Нива ВАЗ 2123 этот блок расположен внутри панели приборов, слева от пластикового кожуха рулевой колонки. Кроме основного блока, на Шевроле Нива установлен дополнительный узел, отвечающий за работу двигателя автомобиля. Этот предохранительный элемент размещен в салоне и находится в правой части панели приборов за перчаточным ящиком. Размещение блоков в салоне одинаково для автомобилей всех годов выпуска.

Основные блоки машин делятся на два типа — до 2009 года и после. Эти устройства невзаимозаменяемые. Блоки за перчаточным ящиком одинаковые по конструкции. На машину 2005 года выпуска можно без проблем установить блок от машины 2011 года. Обозначение номинала предохранителя нанесено на корпус, на самом узле имеется номер плавкой вставки и пиктограмма назначения. На крышке основного блока маркировка предохранителей отсутствует.

Для автомобилей выпущенных до 2009 года

На машинах первых лет выпуска применялся монтажный блок от легкового автомобиля ВАЗ 2110 (2110-3722010-01), рассчитанный на 8 реле и 20 предохранителей. Дополнительно в устройстве предусмотрено три штатных места для запасных плавких вставок.

Блок Шеви Нивы 2006 года (схема перевернута)

Расшифровка предохранителей

В блоке располагаются предохранители для малонагруженных цепей автомобиля. Например, именно там установлен 25-амперный предохранитель вентилятора печки (позиция F18) и 20-амперная вставка моторов для привода щеток дворников (номер F9).

Назначение предохранителей на Нива Шевроле 2007 года

Описание реле

В основном блоке установлены реле, отвечающие за функционирование следующего электрооборудования:

Номер	Назначение
К1	Опциональное реле для контроля целостности ламп машины. На большинстве машин вместо него с завода установлены перемычки
К2	Предназначено для запуска системы очистки ветрового стекла
К3	Указатели направления поворотов и система предупреждения об аварийной остановке автомобиля
К4 и К5	Активация ближнего и дальнего света соответственно
К6	Вспомогательные цепи (система вентиляции, очистка заднего стекла)
К7	Обогрев поверхности стекла на задней двери
К8	Резерв

К нижней части основного блока устанавливаются еще несколько реле.

В машинах 2008 года выпуска это реле:

• включения противотуманных фар спереди и сзади;
• запуска моторов стеклоподъемников;
• активации предупредительного сигнала;
• запуска стартера.

В зависимости от комплектации, их может быть больше или меньше.

Для автомобилей выпущенных с 2009 года

На машинах Нива Шевроле после рестайлинга 2009 года применяется блок несколько иной конфигурации (2123-3722010).

Блок Шевроле Нива 2010 года

На новых блоках изменилось назначение предохранителей.

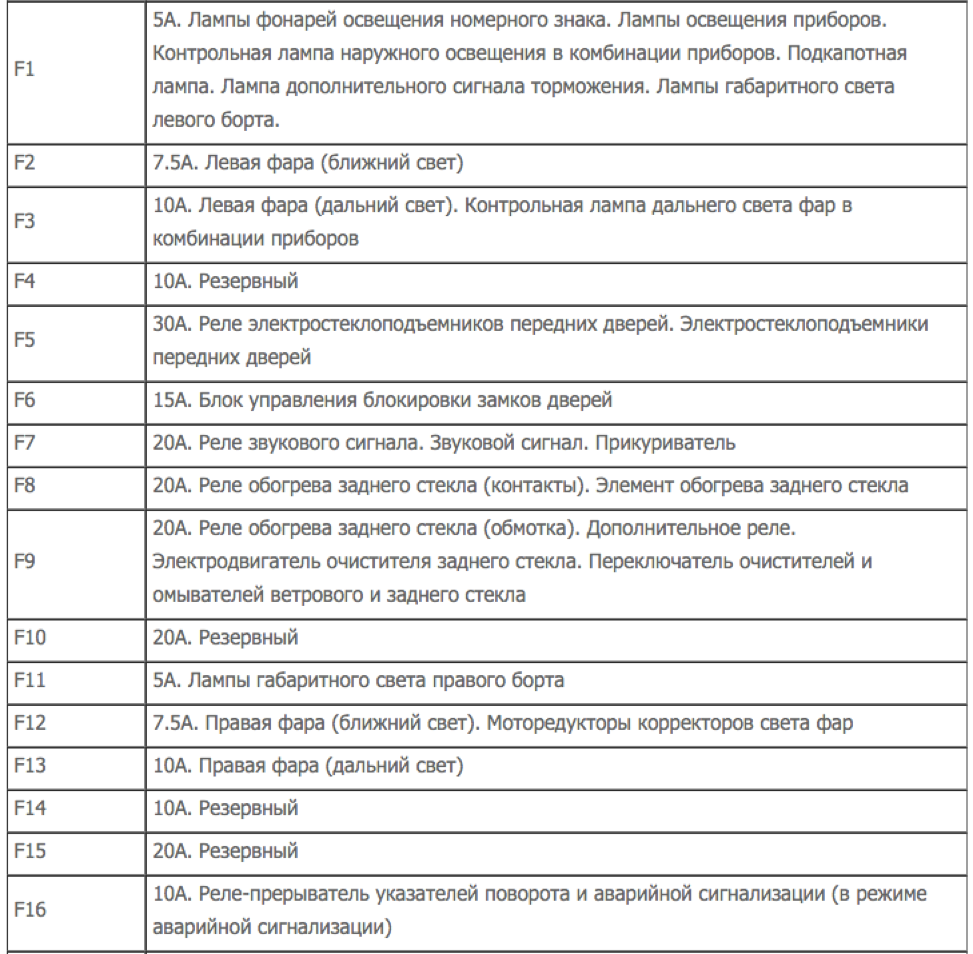

Назначение предохранителей на Нива Шевроле 2012 года

Расшифровка реле

Номер	Назначение
К1	Предназначено для запуска системы очистки ветрового стекла.
К2	Указатели направления поворотов и система предупреждения об аварийной остановке автомобиля.
К3 и К4	Активация ближнего и дальнего света соответственно.
К5	Вспомогательные цепи (система вентиляции, очистка заднего стекла).
К6 и К7	Обогрев поверхности стекла на задней двери.
К8	Резерв.

В блоке дополнительных реле добавлена деталь для включения системы обогрева сидений.

Блок предохранителей системы управления двигателем

В разъемах данного блока КСУД могут располагаться пять реле и пять предохранителей, в том числе 15-амперная защитная вставка топливного насоса. Само управление насосом подачи топлива осуществляется отдельным реле, установленным в этом же устройстве. В блоке размещены многие важные элементы защиты электроцепей автомобиля. Например, при выходе из строя реле вентиляторов, система охлаждения не сможет полноценно охлаждать двигатель.

Схема блока

Назначение предохранителей

Назначение реле

Замена предохранителей

Перед тем, как производить замену элемента, необходимо устранить причину его выхода из строя. Запрещается использовать предохранители другого номинала. Расчетная сила тока для каждой цепи можно посмотреть в таблице назначения, расположенной выше в статье.

Защитное устройство может выйти из строя из-за длительного времени эксплуатации, поэтому если какой-либо потребитель перестает работать, первым делом следует проверить его предохранитель.

Они держатся в своих гнездах на скользящих контактах. Для того, чтобы извлечь элемент, достаточно просто потянуть его из гнезда. Чтобы это было удобнее выполнить, современные монтажные блоки оснащены пластиковым пинцетом.

Неисправность предохранителя можно определить визуальным осмотром или с помощью омметра. Так как корпуса изготавливаются из прозрачного пластика, то целостность проводника легко определить невооруженным глазом. К тому же перегорание проводника сопровождается повышением температуры. На пластиковом корпусе остаются следы теплового воздействия. Подобрав подходящий по номиналу элемент, его вставляют в гнездо на место вышедшего из строя.

Если предохранитель сгорел в дороге, то заменить его можно идентичным, защищающим цепь того потребителя, который в данное время не используется.

Больше информации об электронике Шевроле Нива можно найти здесь.

Рассмотрены автомобили 2002, 2003, 2004, 2005, 2006, 2007, 2008, 2009, 2010, 2011, 2012, 2013, 2014 года выпуска

Где находится монтажный блок предохранителей и реле

Большинство предохранителей и реле расположены в монтажном блоке под панелью приборов с левой стороны.

Чтобы добраться необходимо отверткой открутить два шурупа.

Отжав верхний край крышки, выводим ее из зацепления с панелью приборов

Далее сдвигая крышку вверх, выводим штифты крышки из резиновых втулок и снимаем крышку

за крышкой блок предохранителей

Расшифровка для автомобилей с 2009 года выпуска

Предохранители монтажного блока в салоне шеви

Обозначение предохранителя (номинальный ток, А)

Фонари освещения номерного знака, лампы габаритного света в левой блок-фаре и левом заднем фонаре, подкапотная лампа, контрольная лампа включения габаритного света

Лампа ближнего света (левая блок-фара)

Лампа дальнего света (левая блок-фара), контрольная лампа включения дальнего света фар

Левая противотуманная фара

Реле электростеклоподъемников, электростеклоподъемники передних дверей

Реле звукового сигнала, звуковой сигнал, плафон освещения багажника

Элемент обогрева стекла двери багажного отделения, реле обогрева стекла двери багажного отделения, элементы обогрева наружных зеркал заднего вида

Выключатель обогрева стекла двери багажного отделения, реле очистителя ветрового стекла, электродвигатель очистителя ветрового стекла, насос омывателя ветрового стекла, правый подрулевой переключатель, лампа освещения вещевого ящика, лампы света заднего хода

Блок дистанционного управления электропакетом (блокировка дверей)

Лампы габаритного света в правой блок-фаре и правом заднем фонаре, регулятор яркости подсветки приборов

Лампа ближнего света (правая блок-фара), мотор-редукторы регулятора пучков света блок-фар

Лампа дальнего света (правая блок-фара)

Правая противотуманная фара

Блок управления наружными зеркалами, электроприводы наружных зеркал заднего вида, блок управления подогревом сидений

Реле-прерыватель указателей поворотов и аварийной сигнализации (в режиме аварийной сигнализации)

Плафоны освещения салона, контрольная лампа состояния противоугонной системы, сигналы торможения, дополнительный сигнал торможения

Вентилятор отопителя, предохранитель печки

Реле-прерыватель указателей поворотов и аварийной сигнализации (в режиме указания поворотов), комбинация приборов (кроме контрольной лампы неисправности системы управления двигателем), реле стартера

Лампы противотуманного света в задних фонарях, блок управления противоугонной системы, зуммер

Реле монтажного блока в салоне автомобиля

Замена лампы

Замена лампочки ближнего света на Нива Шевроле, как уже было сказано выше, осуществляется довольно просто.

Главное – соблюдать следующую последовательность:

• Прежде всего нужно открыть капот и отключить клемму аккумулятора «-» . Если работа ведется над левой фарой, то для удобства аккумулятор можно полностью демонтировать. С правой стороны можно демонтировать бачок омывателя стекла, что также даст больше рабочего пространства.
• Затем нужно снять заглушку блок-фары, которая фиксируются защелкой, выполненной из каленой проволоки . У некоторых модификаций используются две круглые заглушки, установленные над отсеками ближнего и дальнего освещения. В этом случае нужно просто открутить заглушку (на фото под номером 6).
• После демонтажа кожуха надо отсоединить своими руками колодку с проводами от цоколя .

• Далее нужно демонтировать защелку, которая прижимает цоколь к снованию фары . Пружинку нужно просто сжать пальцами и вывести ее края из цоколя.
• Теперь можно изъять перегоревшую лампочку и установить на ее место новую .
• Затем работа выполняется в обратном порядке – устанавливается фиксирующая пружина, надевается колодка на контакты цоколя и затем монтируется кожух, который фиксируется защелкой, или круглая заглушка.

Вот, собственно, и вся инструкция по замене лампы. (См. также статью Схема электропроводки Нива Шевроле: особенности.)

Блок реле под бардачком

Под бардачком есть несколько реле, отвечающих за питание всего, что касается ЭБУ впрыска. Выглядят следующим образом:

1. Дополнительное реле правого вентилятора малой скорости.
2. Предохранитель на 50 Ампер вентилятора.
3. Предохранитель на 15 Ампер бензонасоса.
4. Предохранитель на 15 Ампер постоянного питания ЭБУ.
5. Реле правого вентилятора.
6. Реле левого вентилятора.
7. Реле топливного насоса.
8. Главное реле впрыска.
9. Предохранитель 50 Ампер. Защищает цепи левого вентилятора.
10. Предохранитель 15 Ампер. Защищает все цепи, запитываемые главным реле.
11. ЭБУ впрыска.

Данные таблицы будут актуальны как для автомобилей, выпущенных после 2009 года, так и для новых.

Расшифровка предохранителей Нива Шевроле

Чтобы заменить сгоревшую плавкую вставку, автовладелец должен знать расшифровку предохранителей. Для этого нужно пользоваться специальными таблицами.

Таблица предохранителей и реле основного блока Нивы Шевроле

Стоит отметить, что с годами Нива постоянно модернизировалась и дорабатывалась, вместе с ней менялись и блоки предохранителей. Поэтому условно, блоки принято делить на следующие категории:

• до 2009 года;
• после 2009 года;

Каждая таблица имеет свои особенности и путать их не стоит.

Вариант до 2009 года:

Номер элемента	Номинал	Обозначение
F1	5 А	Габаритный свет по левому борту, подсветка щитка приборов, освещение номерного знака, стоп-сигнал на две багажника, индикатор габаритного света фар.
F2	7,5 А	Ближний свет левой блок-фары.
F3	10 А	Дальний свет левой блок-фары, индикатор включения дальнего света.
F4	—	Резерв.
F5	30 А	Стеклоподъемники.
F6	15 А	Блок штатной сигнализации.
F7	20 А	Прикуриватель, клаксон.
F8	20 А	Обогрев заднего стекла.
F9	20 А	Обогрев заднего стекла, мотор-редуктор заднего стеклоочистителя и переключателя стеклоочистителей.
F10	20 А	Резерв.
F11	5 А	Габаритный свет по правому борту.
F12	7,5 А	Ближний свет правой блок-фары, электрокорректор фар.
F13	10 А	Дальний свет правой блок-фары.
F14	—	Резерв.
F15	—	Резерв.
F16	10 А	Указатели поворота и аварийная сигнализация.
F17	7,5 А	Стоп-сигналы, плафон освещения салона, лампа Check Engine.
F18	25 А	Переключатель отопителя и его электродвигатель.
F19	10 А	Указатели поворота.
F20	—	Резерв.
K1	—	Не используется.
K2	—	Реле очиститель ветрового стекла.
K3	—	Реле указателей поворота.
K4	—	Реле ближнего света фар.
K5	—	Реле дальнего света фар.
K6	—	Реле зажигания (дополнительное реле) – запитывает приборы, работающие после замка зажигания: вентилятор печки, обогрев стекла, стеклоочистители и омыватели.
K7	—	Реле обогрева заднего стекла.
K8	—	Не используется.

Вариант после 2009 года:

Номер элемента	Номинал	Расшифровка
F1	5 А	Габаритный свет по левому борту, лампы освещения номерного знака, контрольная лампа габаритного света.
F2	7,5 А	Ближний свет левой блок-фары.
F3	10 А	Дальний свет левой-блок фары, индикатор включения дальнего.
F4	10 А	Левая ПТФ.
F5	30 А	Стеклоподъемники.
F6	15 А	Прикуриватель.
F7	15 А	Звуковой сигнал, освещение багажного отсека.
F8	25 А	Обогрев заднего стекла и зеркал.
F9	20 А	Кнопка включения обогрева заднего стекла, стеклоочиститель лобового стекла, насос переднего омывателя.
F10	20 А	Блок управления блокировкой дверей.
F11	5 А	Габаритный свет правой блок-фары, регулятор яркости подсветки щитка приборов.
F12	7,5 А	Ближний свет правой блок-фары, электрокорректор фар.
F13	10 А	Дальний свет правой блок-фары.
F14	10 А	Правая ПТФ.
F15	20 А	Электропривод наружных зеркал, блок управления подогревом сидений.
F16	10 А	Указатели поворота и аварийной сигнализации.
F17	7,5 А	Освещение салона, контрольная лампа ручника, стоп-сигнал.
F18	25 А	Вентилятор отопителя, переключатель печки.
F19	10 А	Питание реле указателей поворота.
F20	7,5 А	Задняя ПТФ, блок управления штатной сигнализации и зуммера.
K1	—	Не задействовано.
K2	—	Реле стеклоочистителя лобового стекла.
K3	—	Реле указателей поворота.
K4	—	Реле ближнего света фар.
K5	—	Реле дальнего света фар.
K6	—	Реле питания потребителей салона после замка зажигания – стеклоочистители и омыватели, вентилятор отопителя, подогрев сидений, зеркал и стекла.
K7	—	Реле обогрева заднего стекла.
K8	—	Резерв.

На автомобилях первого поколения возможно использование выносного блока реле, в зависимости от комплектации. Реле на выносном блоке могут отвечать за:

1. Стартер.
2. Обогрев сидений.
3. Противотуманные фары.
4. Звуковой сигнал.

Таблица предохранителей и реле системы впрыска в Ниве Шевроле

Прежде чем проводить манипуляции с предохранителями и реле системы впрыска, рекомендуется отключить минусовую клемму аккумулятора!

Расшифровка элементов:

1. Реле правого вентилятора (малая скорость).
2. Предохранитель вентилятора (50 Ампер).
3. Предохранитель топливного насоса (15 Ампер).
4. Питание ЭБУ (15 Ампер).
5. Реле правого вентилятора на высокой скорости.
6. Реле левого вентилятора на высокой скорости.
7. Реле бензонасоса.
8. Главное реле системы управления двигателем.
9. Предохранитель левого вентилятора (50 Ампер).
10. Предохранитель с номиналом 15 Ампер (за красной вставкой) – защищает цепи, включаемые главным реле ЭБУ.

Чаще всего, в данной схеме выходит из строя реле малой скорости вентилятора, так как включается очень часто.
