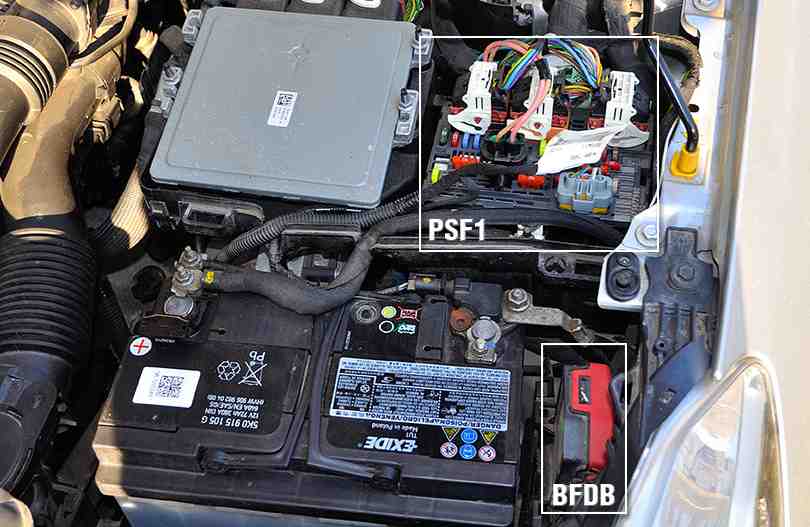

Два основных блока показаны на рисунке.
Основной блок — PSF1

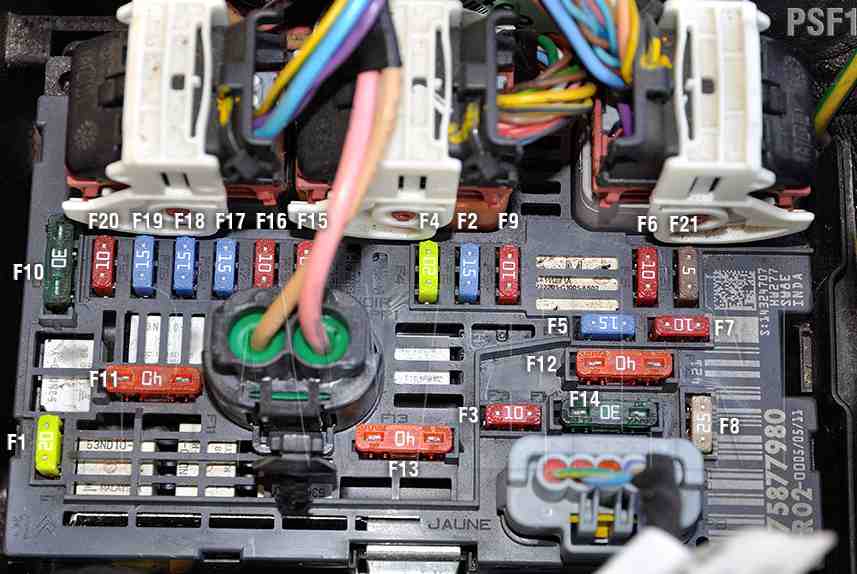

Фото — схема верхней части
Назначение
- F1 20A Многофункциональное управление электродвигателем
- F2 15A Зуммер
- F3 10A Насос омывателя переднего / заднего
- F4 10A Насос омывателя фар
- F5 15A Топливный насос
- F6 10A Расходомер воздуха — освещение поворотов — модуль динамической регулировки фар — диагностический разъем
- F7 10A Реле управления приводом блокировки рычага переключения передач АКПП — ЭБУ и электрогидравлический блок АКПП — Электрогидравлический усилитель руля
- F8 20A / 25A Управление стартером
- F9 10A Два функциональных контакта тормозной системы — концевой выключатель педали сцепления
- F10 30A Управление многофункциональным электродвигателем (EW10A — предохранитель электромагнитного клапана продувки адсорбера паров бензина)
- F11 40A Передний вентилятор системы климат-контроля
- F12 30A Стеклоочиститель
- F13 40A Интеллектуальный сервисный модуль
- F14 30A Не используется
- F15 10A Правая фара дальнего света
- F16 10A Левая фара дальнего света
- F17 15A Левая фара ближнего света
- F18 15A Правая фара ближнего света
- F19 5A Многофункциональное управление двигателем
- F20 15A Многофункциональное управление двигателем
- F21 10A Многофункциональное управление двигателем (предохранитель реле вентилятора охлаждающей жидкости)
фото — схема дополнительных элементов (сбоку)
Обозначение
MF1 50A Блок вентилятора охлаждения двигателя (для DT17 — форсунка 20A до подогрева — Климат-контроль — противотуманные фары)MF2 80A диета (BFH5 и BFH12)MF3 80A механизм усилителя электроусилителя руля (для DT17 50A блок электровентилятор)MF4 80A диета BSIMF5 80A ESP powerMF6 40A ESP powerMF7 20A Активная подвеска с регулируемым демпфированиемMF8 80A BSI power
Дополнительный ящик — BFDB
Находится рядом с аккумулятором. Чтобы добраться до него, нужно вынуть аккумулятор и освободить 2 защелки по бокам. Он содержит предохранители большой мощности.
- F1 40A — Подвесной насос
- F2 70A — Предварительный подогрев
- F3 60A — Электровентилятор 2
- F4 80A — Модуль блокировки релейной защиты 3
- F5 30A — Прицеп
Справа желтый, подробнее:
- F6 25A — розетки 12В
- F7 15A — Противотуманные фары
- F8 20A — Дополнительный подогрев форсунок (дизель)
- F9 30A — Электрический стояночный тормоз
Описание блока предохранителей в Рено Меган

Что такое предохранители и зачем они нужны
Что такое предохранители? Зачем они нужны? Где находится блок предохранителей (БП)? Эти вопросы приходили в голову каждому автовладельцу Рено. Сейчас мы постараемся дать ответы на эти вопросы вкратце. Эти элементы предназначены для размыкания электрической цепи, когда сила тока в ней резко увеличивается.
Автомобиль Renault Megane 2
Говоря более понятным языком, компоненты БП необходимы для того, чтобы защитить устройства системы электрического оборудования от поломки в результате короткого замыкания или перегрузки цепи. То есть, если в цепи вдруг возникли неполадки и произошло короткое замыкание, то первым делом из строя выйдет предохранитель, а потом уже возможно само устройство. Предохранитель, как говорится, берет весь удар на себя. И не зря, ведь дешевле приобрести этот элемент в случае его выхода из строя, чем покупать новые электрические стеклоподъемники, зеркала и т.д.
Расположение и схема БП
Далее предлагаем вам узнать, где находятся и какие функции выполняют предохранители на БП в автомобилях Рено второго и третьего поколения. В обеих моделях автомобилей основной БП расположен на левой стороне торпеды. Чтобы добраться до него с водительского места, нужно на панели приборов с левой стороны под рулем снять крышку.
Кроме того, в машинах французского производителя есть еще один БП, который установлен в моторном отсеке. Его схема также будет описана ниже. Несмотря на одинаковое местонахождение БП, схемы в обеих моделях авто отличаются друг от друга, поэтому мы рассмотрим их описание отдельно.
Меган 2
Ниже представлена схема БП для автомобиля Рено Меган 2, находящего в салоне транспортного средства.
Схема БП в автомобиле Рено Меган 2, установленного в салоне
| Маркировка | Предназначение |
| С | Данный компонент определяет работоспособность вентилятора отопителя системы. |
| D | Устройство обеспечивает функционирование электрических стеклоподъемников, установленных на задних пассажирских дверях. |
| E | Отвечает за работу люка крышки. |
| F | Обеспечивает работу системы ABS. |
| G | Этот компонент является многофункциональным и отвечает сразу за несколько устройств:за работу аудиосистемы; устройство омывателя фар; устройство омывателя стекол; прикуривателя; обогрев сидений; сигнализацию. |
| H | Обеспечивает функционирование стоп-сигналов. |
| L, M | Данный компонент обеспечивает работу стеклоподъемников передних дверей. |
| N | Обеспечивает функциональность панели приборов, мультимедийной системы, а также устройства регулировки зеркал заднего вида. |
| O | Этот компонент обеспечивает функционирование звукового гудка. |
| P | При выходе из строя этого компонента работа дворника заднего стекла невозможна. |
| R | Отвечает за работу климатической установки. |
| S | Обеспечивает функциональность датчика измерения температуры в салоне автомобиля. |
| T | Обогревает передние сидения. |
| U | Отвечает за одновременную блокировку всех дверей авто. |
| W | Обогревает зеркала заднего вида. |
| A | Реле электрического стеклоподъемника. |
Ниже описан блок, находящийся под капотом, а также назначение его компонентов. Именно в этом БП расположен предохранитель ближнего света и других оптических приборов.
Меган 3
Далее предлагаем вам ознакомиться со схемой БП в автомобиле Рено Меган 3. Этот БП установлен в салоне авто.
БП Рено, расположенный в салоне
Обозначения каждого компонента указаны ниже.
Ниже представлена схема БП, установленного в моторном отсеке авто. Предлагаем ознакомиться со схемой и описанием компонентов.
Электрическая схема расположения элементов на БП, установленном под капотом Назначение компонентов БП, который находится в моторном отсеке
Процесс снятия и замены
Далее мы рассмотрим процесс снятия и замены устройства, находящегося в моторном отсеке. Для обеих моделей авто — второго и третьего поколения — процесс замены будет идентичным.
- Для начала откройте капот и отсоедините клеммы от аккумуляторной батареи. Если этого не сделать, демонтаж БП может иметь печальные последствия для автомобиля.
- Вы увидите БП, находящийся с правой стороны в подкапотном пространстве. Вам нужно открутить винты, крепящие аккумуляторную батарею и снять ее. Также открутите крышку БП. Все болты, которые необходимы отвинтить, указаны красным цветом на фото.
- При помощи гаечного ключа на «10» открутите гайку и снимите хомут с пучком проводов.
- Теперь вам необходимо открутить винты крепления непосредственно БП.
- Сделав это, устройство можно демонтировать.
Теперь вытащите из мест крепления все устройства. Запоминать место нахождения каждого из них необязательно, поскольку каждый из них может стать только на свое место. Замените вышедший из строя БП на новый, осуществив сборку в обратной последовательности.
