Как снять главный цилиндр сцепления Audi 100 C4

Мягкая педаль, которая проваливается в пол, или сцепление, которое «не выключается» с первого нажатия, часто указывает на износ главного цилиндра. Если вы решили заменить или отремонтировать узел самостоятельно, важно понимать, как снять главный цилиндр сцепления Audi 100 C4 без лишних повреждений трубок, пластиковых деталей и педального узла. В статье собран порядок работ, перечень инструмента и практические советы, которые помогут сделать всё аккуратно в обычном гараже.

Где находится главный цилиндр и как он устроен

В гидравлическом приводе сцепления Audi 100 C4 главный цилиндр (ГЦС) преобразует усилие ноги на педали в давление рабочей жидкости. Он расположен на моторном щитке со стороны водителя, а его шток связан с педалью сцепления в салоне. От цилиндра отходит напорная магистраль к рабочему цилиндру, который установлен на коробке передач и воздействует на вилку выключения.

Питание ГЦС жидкостью обычно идёт от общего бачка с тормозной системой через небольшой шланг. Это важный момент: при снятии вы работаете с той же жидкостью, что и в тормозах, а значит, нужно соблюдать осторожность и чистоту. Внутри цилиндра находятся поршень с манжетами и возвратная пружина. Именно манжеты изнашиваются в первую очередь.

Признаки того, что цилиндр пора менять

Прежде чем откручивать крепёж, убедитесь, что проблема действительно в главном цилиндре. Характерные симптомы:

• педаль постепенно «тонет» при удержании в нажатом положении;
• передачи включаются с хрустом или с задержкой, особенно первая и задняя;
• уровень жидкости в бачке падает без видимых подтёков в моторном отсеке;
• педаль возвращается медленно или не возвращается до конца;
• на щитке или в районе педального узла видны следы жидкости, ковёр под педалью влажный.

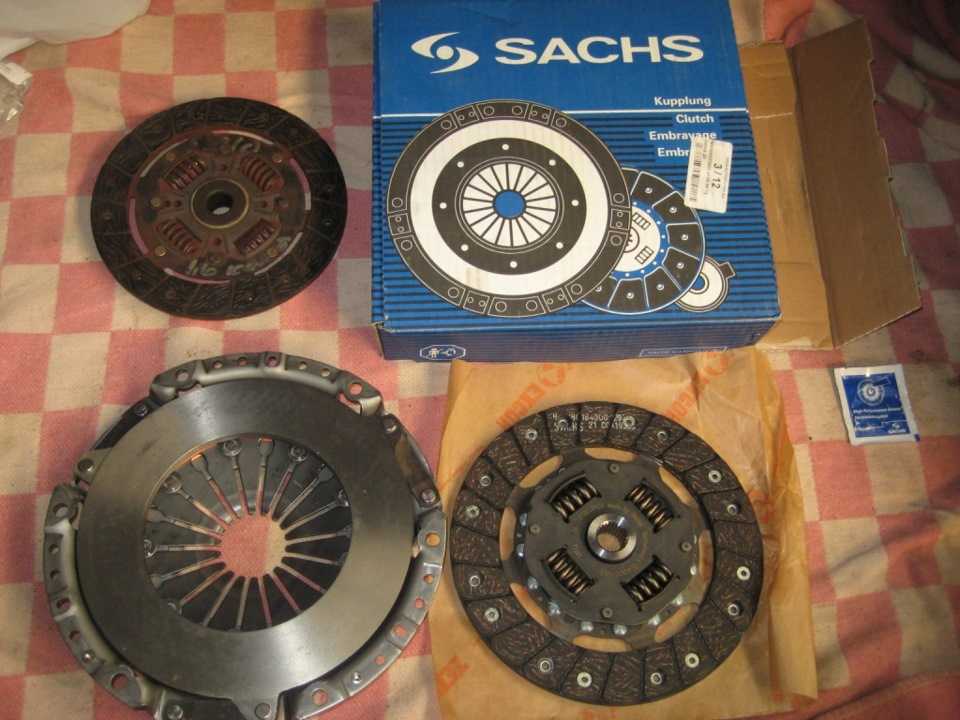

Похожие симптомы даёт и рабочий цилиндр на коробке, и воздух в системе, и изношенный комплект сцепления. Подробнее об этом можно прочитать в материале о том, как понять, что пора менять диск сцепления. Проверьте магистраль и рабочий цилиндр, и только затем переходите к демонтажу ГЦС.

Инструмент и подготовка к работе

Работа несложная, но требует аккуратности. Заранее подготовьте:

• набор головок и ключей (чаще всего требуются размеры 10, 13 и 17 мм, точный список зависит от комплектации);
• плоскую отвёртку и пассатижи с тонкими губками;
• шприц или грушу для откачки жидкости из бачка;
• ёмкость для слива и чистую ветошь;
• свежую тормозную жидкость соответствующего класса (обычно DOT 4);
• новый ремкомплект или цилиндр в сборе;
• фонарь и коврик, чтобы удобно работать под панелью.

Отключите минусовую клемму аккумулятора. Накройте крыло и участок вокруг щитка плотной тканью: тормозная жидкость повреждает лакокрасочное покрытие. Если можно, откачайте жидкость из бачка до минимального уровня, чтобы при отсоединении шланга не было сильного вытекания.

Как снять главный цилиндр сцепления: пошаговая инструкция

Порядок действий примерно одинаков для всех вариантов исполнения, отличаются лишь типы хомутов и фиксаторов.

1. Откачайте жидкость. Уберите излишки из бачка шприцем. Так вы уменьшите потери и риск попадания жидкости на кузов.
2. Отсоедините питающий шланг. Ослабьте хомут или снимите фиксатор, аккуратно стяните шланг с патрубка цилиндра. Подставьте ветошь и заглушите шланг подходящей пробкой или болтом нужного диаметра.
3. Отсоедините напорную магистраль. Если она крепится накидной гайкой, используйте разрезной ключ, чтобы не сорвать грани. Если применён фиксатор-скоба, аккуратно извлеките его отвёрткой и снимите трубку. Не изгибайте трубку резко.
4. Освободите шток от педали. Для этого нужно получить доступ к педальному узлу из салона: уберите нижнюю декоративную панель, при необходимости опустите воздуховод. Снимите стопорную шайбу или шплинт с пальца, соединяющего шток и педаль, и аккуратно выньте палец.
5. Открутите крепёж цилиндра. Обычно это две гайки или болта на кронштейне щитка. Придерживайте корпус, чтобы он не упал, и затем выведите его в моторный отсек, стараясь не задеть шток уплотнитель щитка.
6. Осмотрите посадочное место. Протрите площадку, проверьте, нет ли коррозии и деформаций кронштейна.

Как не повредить детали при демонтаже

Самая частая ошибка — сорванные грани на штуцерах и изломанные пластиковые фиксаторы. Перед откручиванием обработайте резьбу проникающей смазкой и дайте ей подействовать несколько минут. Пластиковые клипсы лучше заменить новыми: они хрупкие и после снятия часто теряют упругость. Если шток шёл туго, не прикладывайте силу к педали, а снимите стопор и проверьте, нет ли перекоса.

Осмотр снятого цилиндра и выбор детали

После демонтажа внимательно осмотрите цилиндр. Если стенки внутри гладкие, без задиров и коррозии, можно ограничиться ремкомплектом манжет. Если на зеркале цилиндра видны риски, раковины или потемнения, лучше установить новый узел. Разбирать цилиндр нужно на чистом столе, а все детали промывать только тормозной жидкостью, но не бензином или растворителем, иначе резина потеряет эластичность.

Сверьте новую деталь со старой: длину штока, диаметр поршня, расположение штуцеров и крепёжных ушек. Нередко в продаже встречаются аналоги от разных производителей, и небольшие отличия в геометрии приводят к тому, что педаль работает неправильно. Похожая по смыслу процедура описана в статье про замену педали сцепления и главного цилиндра на Passat B5: принцип проверки деталей и сборки очень похож.

Установка и прокачка системы

Монтаж выполняется в обратном порядке. Несколько важных моментов:

• смажьте палец штока и посадочное место тонким слоем пластичной смазки;
• затяните гайки крепления равномерно, без перекоса, не прилагая избыточного усилия;
• используйте новые уплотнительные кольца и фиксаторы там, где они предусмотрены;
• перед подсоединением шланга убедитесь, что в бачке чистая жидкость нужного уровня.

После сборки необходимо прокачать гидравлику. Для этого долейте жидкость в бачок до максимальной отметки. Помощник плавно нажимает педаль несколько раз и удерживает её в нажатом положении, а вы открываете прокачной клапан на рабочем цилиндре коробки, выпускаете воздух с жидкостью и закрываете клапан до отпускания педали. Повторяйте, пока из шланга не пойдёт жидкость без пузырьков. Следите за уровнем в бачке: если он упадёт слишком низко, в систему снова попадёт воздух.

Проверка после ремонта

Запустите двигатель и несколько раз выжмите сцепление. Педаль должна идти плавно, без провалов, а передачи включаться чётко. Осмотрите соединения на предмет подтёков, затем повторите проверку после небольшой поездки.

Практические советы и частые ошибки

• Не используйте старую жидкость из открытой банки: она впитывает влагу и ухудшает работу привода.
• Не смешивайте жидкости разных типов, если не уверены в совместимости.
• Меняйте шланг питания, если он потрескался или затвердел, это недорогая деталь.
• Проверяйте состояние рабочего цилиндра одновременно с главным: у них один ресурс, и после замены одного второй нередко начинает подтекать.
• Если педаль после замены остаётся «ватной», вероятнее всего, в системе остался воздух, повторите прокачку.
• Не пользуйтесь агрессивными растворителями для очистки пластика и резины.

Если во время работы вы столкнётесь с поломкой других узлов моторного отсека или подвески, пригодятся и другие руководства по ремонту, например, о замене глушителя своими руками: общие приёмы работы с коррозией и резьбой там тоже описаны.

Вывод

Снять главный цилиндр сцепления Audi 100 C4 можно самостоятельно за один-два часа, если подготовить инструмент, соблюдать чистоту и не торопиться. Главное — аккуратно отсоединить магистрали, освободить шток от педали, проверить состояние посадочного места и выполнить качественную прокачку после установки. Такой подход вернёт педали чёткость, а коробке передач — надёжное включение.
