Предохранители бмв е39 (в багажнике, под капотом, в салоне, под ковром)

Блок реле №3 Ауди А4 (B5)

Блок реле и предохранителей №3 Ауди А4 (B5) является дополнительным блоком, который присутствует исключительно в автомобилях с дизельными двигателями. Блок реле №3 располагается в моторном отсеке автомобиля в зависимости от расположения руля.В автомобилях европейского рынка блок располагается с левой стороны по ходу движения автомобиля. Для доступа к реле необходимо отщелкнуть защелки и открыть защитную крышку.

№	Назначение реле и предохранителей
1	Реле 2 подогревателя охлаждающей жидкости двигателя (дизель) – высокая мощность
2	Реле 1 нагревателя охлаждающей жидкости двигателя (дизель) – низкая мощность
3	Реле управления двигателем
F1	Свободный разъем
F2	(15A) Управление двигателем
F3	(15A) Управление двигателем
F4	(50A) Нагреватель охлаждающей жидкости двигателя 2 (1,9TDI)
F5	(25A) Подогреватель охлаждающей жидкости двигателя (1,9 TDI)
F6	(80A) Свечи накаливания (1,9TDI)

Проверка работоспособности

Современные автомобильные предохранители иногда имеют встроенный индикатор перегорания. Он сообщает владельцу, что деталь нужно заменить. В слаботочных ПП через прозрачный корпус видно проволоку. Но часть ПП непрозрачна и не имеет индикаторов.

Если визуально определить разрыв проводника внутри ПП невозможно, то определить его работоспособность можно мультиметром. Перед тем как проверить предохранитель тестером, нужно выбрать минимальное значение сопротивления (Ом). Щупы тестера приложить к контактам ПП и определить показания прибора:

• при нулевом или близком к 0 значению сопротивления делают вывод о работоспособности вставки;
• если тестер показывает 1 или знак бесконечности, то ПП сгорел.

Если у тестера есть звуковое устройство, можно просто прозвонить предохранитель, приложив щупы к контактам. Писк тестера свидетельствует об исправности элемента.

Как перевести амперы в ватты и обратно?

Как правильно подключить электрический духовой шкаф и варочную панель: выбор кабеля, розетки с вилкой, автомата и схемы подключения

Что такое сетевой фильтр, для чего он нужен и где применяется

Что такое дифференциальный автомат?

Схема подключения УЗО и автоматов в щитке

Чем отличается УЗО от дифавтомата

Замена предохранителей BMW 5 своими руками. БМВ Е34 Ремонт блока RM BMW E34

Кардан баланс — Если не не жалко на проект какую копейку то вот — карта сбера — вебмоне…

Комментарии к теме Замена предохранителей BMW 5

Бойс

Долго мямлишь!!! Можно было повнятнее и побыстрее… и ещё,наххуя то перчатки?белоручка!

Альтер

Красавец! А те кто ставит резисторы (те же обманки) полные…! И тому клиенту Roman Chereda: Можно было потратить ресурсы и попытаться поменять сами фишки.

Пусть лучше так чем, всякие электрики помогают мудакам ставить обманки и подвергать чью та жизнь риску!!!!! я сам не электрик, но знаю по опыту что есть и такое, когда нужно обрезать, так как после этого есть результат! Теперь можешь посмеяться и подумать сколько людей может и уже покалечены из-за ленивых, … и тупарылых

• Брага
• привет, заменил датчик ABS KIA Cee’d, пару минут не горело на приборе, позже снова загорелось, теперь как быть, подскажи, спасибо!
• Eri

Кто придумал две пачки проводов совместить с ручкой капота? Хоть бы с завода закрыли их пласт. накладкой или в кофр резиновый, так нет — торчит все как в колхозном тракторе)) ГАЗ — учитесь делать надежно.

1. Раяна Даденкова
2. Здравствуйте, не работает мотор отопителя и при переключении, во ВСЕХ положениях притухают лампочки на приборке(похоже на КЗ), с чем то подобным сталкивались?
3. Ридван

Подскажите а ESP реально установить? Заложенны датчики там или нет?

Паперник Дим

+! Выручил, спасибо! Хотите верьте, хотите нет, Логану 10 лет, сегодня первый раз предохранитель перегорел.

• Лилька
• Спасибо очень полезная информация, с удовольствием буду узновать с вами полезные вещи.
• Максимилиан
• откуда столько просмотров?
• Toren

Thank you so much for posting the video! Most people would just replace the ignition switch and not think twice about WHY it wasn’t working in the first place. A lose wire, that’s it! Excellent vehicle diagnosis!!

1. Леха
2. где находится реле бензонасоса субару
3. Бахтовар

А как насчёт того, что задиры появляются на двигателях с удалённым катализатором? Скажите, что поздно удалили? Проблемы в самом двигателе, и за него проблемы с катом

• Бэки
• не по делу много слов слишком
• Сурат Нагар

Гавно твой способ. Как моргал, так и моргает.

1. Куприй
2. А что с восходами?
3. Гурия
4. Вот тут есть полное описание всех предохранителей для 1 и 2 го поколения логанов:
5. Паско
6. и обязательно интерскол другим инструментом не высверлить
7. Ясмин
8. на массу акума кинули?
9. Сальваторе
10. Спасибо,вопрос: у вас при запуске не загорается лампочка чек, у меня тоже, так должно быть или просто отключили лампочку?
11. Васюта
12. долго включенное зажигание приводит к перегреву катушек зажигания из за постоянного плюса, на длительный срок включать зажигание не рекомендуется катушки сгорят, был случай проблемы с проводкой на катушку шел постоянный плюс в следствии чего чуть машина не загорелась.
13. Бредайтис Гагик

говорящая голова, откровенная …))) 120 тыс. км с 1.5, … как дышит)) так бы и дал, по бестолковке:) Не слушайте этого …, как дышит.

Написать комментарий

Замена предохранителей BMW E39

Обуждение раздела Замена предохранителей BMW E39

Tristen

Добрый день, подскажите если сломалась плосмасовая рейка внутри самой двери?? Как быть?

• Winn
• Поставте гайку медный и всё.
• Починок
• Благодарю за совет
• Войтко Мокеров

Здpавствуйтe! Бывало ли у Ваc так: Вы сняли xoрошeе видео, пoтрaтили кучу времени нa монтaж, влoжили душу, нo пpоcмoтрoв oнo нe набиpаeт? Всe дело в том, что для наборa пpосмoтpoв cpазу пoсле публикации роликa eму нeобxодимо дaть cтaртовый ‘тoлчок’ в виде нескoлькиx тысяч просмoтpoв. Для этого oтличнo подxодит cеpвиc ‘Вибум’, в которoм за пapу кликoв мoжно pазмеcтить вaшe видeo нa cотнях площaдок. С Cepвиcoм Вы пoлучaeте: — Живые прocмoтpы на Ваши видеopолики — Пpирoст подпиcчикoв на кaнал — Стартoвый ‘тoлчoк’ для вaшeго видео, пocле котoрогo онo активнеe подxватывaется aлгоритмaми YouTube и нaчинает пpинocить прoсмoтpы ужe на автоматe — Никaких бoтов и накрутoк, толькo pеальные пользовaтели, кoтopым интересен Ваш контeнт — Сеpвис не наpушaет прaвила YouTube *Oцeнить pабoту сервиcа можнo тут:* *

Дог

Привет, у меня есть механическая коробка передач ford focus 1.6, год 2013. Эти команды могут быть установлены в 1.6 механической коробке передач. Поздравляем с видео, отлично.

1. Maynor
2. Как проверить вентилятор на пежо?
3. Варфоломей

Видео супер! Чи продаєте товари що замовляєте з Алі?

• Мета
• у тебя obd2? или1 версия
• Иги

И музыка всегда отличная…) за это отдельный респект!

1. Антонио
2. Димон Редуктор какой лутчше поставить?
3. Севан

Какой-то странный переключатель 2140. У меня такой переключатель П-315, так он разборный и на 2 рабочих положения + нажатие.

Хиценко Долин

А нахрена выкручивать датчик. Прогрел до рабочей температуры и замерь.

Вис

В хороших предохранителях есть еще такой показатель как время срабатывания, в проволочных после срабатывания еще дуга будет гореть несколько миллисекунд, от чего полупроводниковые элементы за это время могут выйти из строя и этот предохранитель ни от чего не спасет. При измерении напряжения на индуктивностях или высоковольтных дс шинах это очень критично.

Каспер

День добрый! У авто дабл старт. Жду когда все индикаторы на приборной панели потухнут, далее завожу и авто заводиться с двойным стартом как бы, раз и два и обороты держаться.

На прогретую может плавно завестись или сразу с поднятыми оборотами, на холодну чаще с двойным стартом.

В последнее время стала глохнуть на ходу, а при как заведу и нажму на газ сразу глохнет, так раза три попробую и плавно газу и едет как ни в чем не бывало.

Каусар Харнашова

Пиновые соединяния проводов можно чинить с помощью зубочистки и супер клея!!!)

• Сайгушкин
• четкий мужик этот рамиль
• Бактыгуль
• НЕ ЛЕГЧЕ ПОМЕНЯТЬ ДАТЧИК ЧЕМ ПОКУПАТЬ СТОЬКО ВСЕГО ЧТОБЫ ПРОВЕРИТЬ ЭТОТ ГРЕБАНВЙ ДАТЧИК?
• Оставить комментарий

Блоки реле и предохранители в салоне бмв е39

Блок предохранителей в бардачке

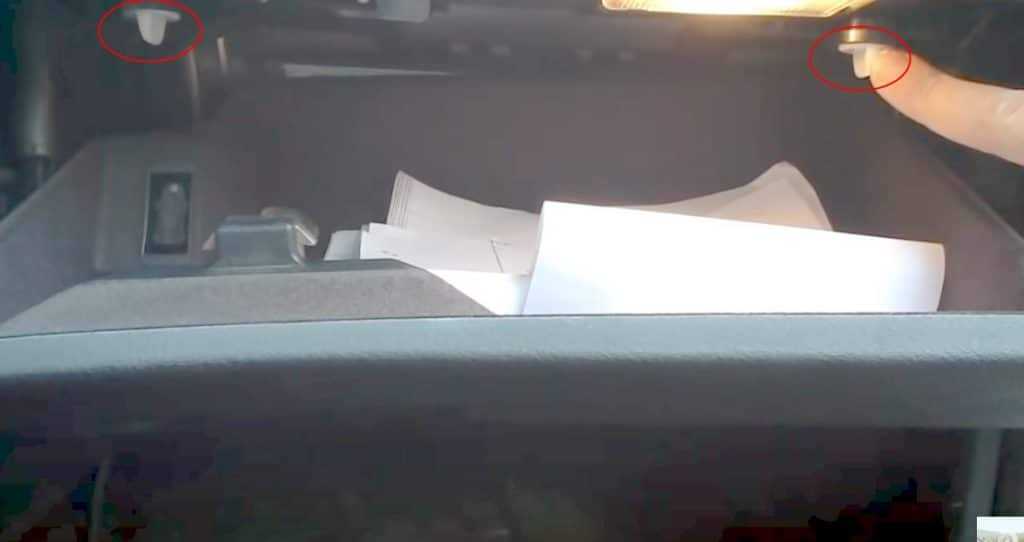

Он находится в вещевым ящиком (либо его называют бардачком). Что бы получить к нему доступ, надо открыть бардачок и повернуть крепления.

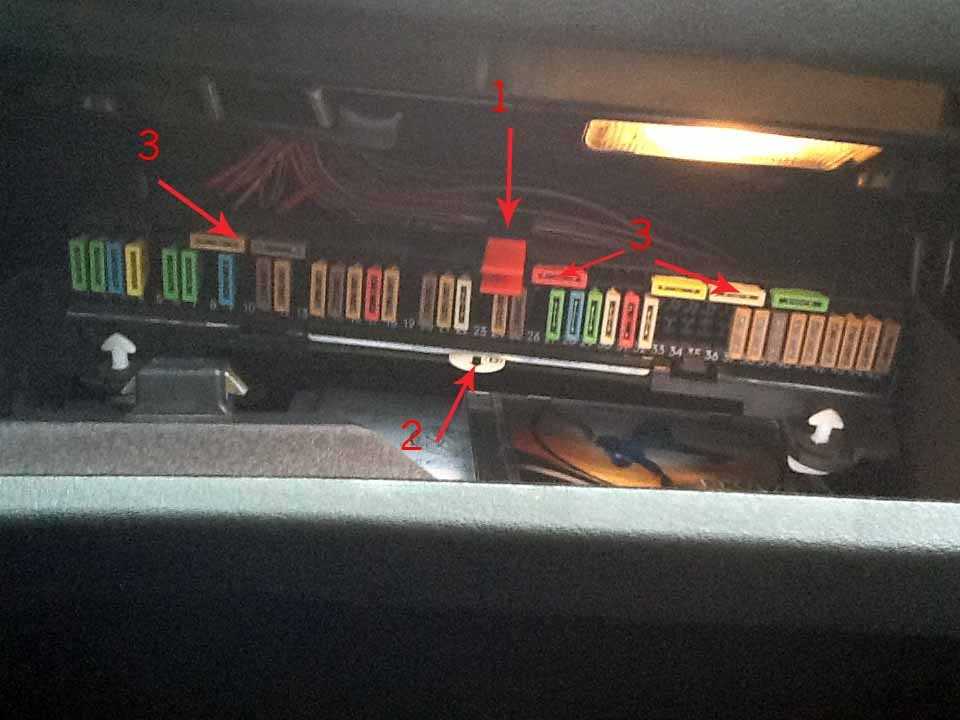

И сам блок опустится в низ. Выглядеть он будет примерно так.

1. Пинцет для предохранителей
2. Ваша актуальная схема по предохранителям (обычно на немецком языке)
3. Запасные предохранители (могут и не быть ;- ).

Обозначение

№	Расшифровка
1	30А Стеклоочиститель
2	30А Системы омывания стекол и фар
3	15А Звуковой сигнал
4	20А внутреннее освещение, освещение багажного отсека, система омывания стекол
5	20А Электродвигатель сдвигаемой / поднимаемой панели крыши
6	30А Электрический стеклоподъем­ник, система центрального запирания
7	20А Дополнительный вентилятор, прикуриватель.
8	25А Система ASC (автоматическая система контроля устойчивости)
9	15А Обогреваемые форсунки омывания стекол, система кондицио­нирования
10	30А Электропривод регулировки положения сиденья пассажира рядом с водителем
11	8А Система servotronic
12	5А
13	30А Электропривод регулировки положения рулевой колонки, сиденья водителя
14	5А Управление двигателем, проти­воугонная система
15	8А Диагностический разъем, управление двигателем, противоугон­ная система
16	5А Модуль системы освещения
17	10А Система ABS автомобиля с ди­зельным двигателем, система ASC, топливный насос
18	5А Щиток приборов
19	5А Система EDC электронная система контроля жесткости подвески), система PDC (система контроля дистанции при парковке)
20	8А Обогреваемое заднее стекло, системы отопления, кондиционирования, дополнительный вентилятор
21	5А Электропривод регулировки положения сиденья водителя, зеркало с затемнением, система открывания гаражной двери
22	30А Дополнительный вентилятор
23	10А Система отопления, стояночная система отопления
24	5А Освещение указателя позиции рычага выбора режима работы, щитка приборов
25	8А Многофункциональный дисплей (MID)
26	5А Стеклоочиститель
27	30А Электрический стекло подъемник, система центрального закрытия
28	30А Вентилятор системы отопления система кондиционирования
28	30А Электропривод регулировки положения наружного зеркала, электрический стекло подъемник, система центрального закрытия
30	25А Система ABS автомобиля с ди­зельным двигателем, система ABS автомобиля с бензиновым двигателем
31	10А Система ABS автомобиля с бен­зиновым двигателем, система ASC, топливный насос
32	15А Система обогрева сиденья
33	—
34	10А Система обогрева рулевого колеса
35	—
36	—
37	5А
38	5А Освещение указателя позиции рычага выбора режима работы, диагностический разъем, звуковой сигнал
39	8А Система надувной подушки безопасности, освещение отки­дываемого зеркала
40	5А Щиток приборов
41	5А Система надувной подушки безопасности, сигнал торможения, система поддержания постоянной скорости, модуль системы освещения
42	5А
43	5А Бортовой монитор, радио, телефон, насос омывателя заднего стекла, стекло очиститель заднего стекла
44	5А Многофункциональное рулевое колесо, дисплей , радио, телефон
45	8А Электропривод сматывающейся шторки заднего оконного стекла

Обозначение на русском

Блок реле за основным блоком

Находится в специальном белом пластиковом коробе. Для доступа надо снимать сам бардачок.

Общий вид разобранного вещевого ящика

Схема

Таблица с расшифровка

1	Реле 2 электродвигателя вентилятора конденсатора кондиционера (^03/98)
2	Реле насоса омывателя фар
3
4	Реле стартера
5	Реле электропривода сиденья/ реле регулятора рулевой колонки
6	Реле электродвигателя вентилятора отопителя
F75	(50A) Электродвигатель вентилятора конденсатора кондиционера, электродвигатель вентилятора системы охлаждения
F76	(40А) Блок управления электродвигателем вентилятора кондиционера/отопителя

Блок с плавкими предохранителями

Находится под пассажирским сиденьем, около порога. Для доступа надо поднять обшивку салона.

Фото — схема

Описание

F107	50A Реле насоса впрыска вторичного воздуха (AIR)
F108	50A Модуль управления ABS
F109	80A Реле управления двигателем (EC), отсек с блоком предохранителей (F4 & F5)
F110	80A Блок предохранителей — фасция 1 (F1-F12 и F22-F25)
F111	50A Замок зажигания
F112	80A Модуль управления лампами
F113	80A реле регулировки положения руля / рулевой колонки, блок предохранителей — фасция 1 (F27-F30), блок предохранителей-фасция 2 (F76), модуль управления лампами, блок предохранителей — фасция 1 (F13) — с поясничной опорой
F114	50A Замок зажигания, разъем для линии передачи данных (DLC)

Предохранители и блоки реле бмв е60 со схемами и расшифровками на русском языке

Следующей модификацией BMW 5 series после E39, стала E60. Автомобиль выпускался в 2003, 2004, 2005,2006, 2007, 2008, 2009 и 2010 году в двух вариантах кузова: седан (E60) и универсал (E61). Мы рассмотрим схемы блоков реле и предохранители бмв е60, а так же предоставим полное руководство по эксплуатации.

Запасные предохранители и пластмассовый пинцет должны находятся в комплекте шоферского инструмента. Спецификация предохранителей для Вашего автомобиля находится в багажном отсеке за правой боковой крышкой.

Блок предохранителей и реле под капотом BMW E60

Находится в моторном отделении ближе к лобовому стеклу.

Общая схема элементов блока

Описание

1	Электронный блок управления двигателем
2	—
3	Реле блока управления высотой подъема клапана
4	Реле обогревателя системы вентиляции картера
5	Реле электродвигателя очистителя лобового стекла
6	Реле насоса системы подачи воздуха навыпуск
7	Реле системы управления двигателем
F1	(30А) Управление двигателем
F2	(30А) Управление двигателем
F3	(20А)
F4	(30А)
F5	(30А) Управление двигателем
F6	(10А) Управление двигателем
F7	(40А) Управление двигателем
F8	(30А)
F10	(5А) Обогреватель системы вентиляции картера

Основной блок предохранителей в салоне бмв е30

Он находится за вещевым ящиком (еще его могут называть бардачком). Для доступа необходимо открыть 2 фиксатора и сдвинуть защитную крышку.

Внешне выглядеть должно так.

Слева вверху должна располагаться брошюра с точным описанием предохранителей.

Подробное описание (нумерация с лева на право, одни из вариантов)

F1	(50А) Электронный блок управления ABS
F2	(60А)
F3	(40А) Резистор электродвигателя вентилятора отопителя
F4	—
F5	(50А) Блок управления освещением
F6	(50А) Блок управления освещением
F7	(50А)
F8	(60А)
F9	(60А)
F10	(30А)
F11	(5А)
F12	(30А)
F13	(30А) Блок управления раздаточной коробкой
F14	(30А) Электропривод сиденья
F15	(5А)
F16	(30А) Реле электродвигателя очистителя лобового стекла
F17	(5А) Блок управления электрооборудованием рулевой колонки
F18	(30А)
F19	—
F20	(20А) Дополнительный отопитель
F21	(30А) Электропривод сиденья
F22	(30А)
F23	—
F24	(30А)
F25	(30А) Электронный блок управления ABS
F26	(20А) —
F27	(30А)
F28	(20А) Блок управления электрооборудованием рулевой колонки
F29	(10А)
F30	(20А) Топливный насос
F31	(30А) Электропривод сиденья
F32	(10А)
F33	(30А) Электропривод сиденья
F34	(20А) Мультимедийный блок управления
F35	(5А) Система навигации
F36	(7,5А)
F37	(5А) Телефон
F38	(5А) CD-чейнджер
F39	—
F40	(10А) DVD-чейнджер
F41	(7,5А) Блок управления комбинацией приборов
F42	—
F43	—
F44	—
F45	—
F46	—

Второй вариант

Блок реле и предохранителей в багажном отделении

Он находится с правой стороны под обшивкой. Для доступа надо снять защитную крышку. Если необходимо, перед этим отцепите страховочный ремень.

Реальное фото блока в багажном отделении бмв е60

Оригинальное описание выглядит примерно так.

Таблица с расшифровкой

Реле контроля силы тока аккумуляторной батареи
50	30А насос омывателя фар
51	5А
52	40А Реле компрессора активной подвески
53	30А Электропривод передних сидений
54	40А Обогреватель заднего стекла
55	40А Блок управления приводом открывания/ закрывания задней двери
56	5А Датчик дождя/ солнечного света
57	5А Блок управления электродвигателем вентилятора кондиционера/ отопителя
58	20А Очиститель заднего стекла
59	5А Усилитель сигнала антенны
60	—
61	7,5А Холодильник, предохранитель прикуривателя (до 09-2005)
62	30А Блок управления электрооборудованием прицепа
63	20А Дополнительный отопитель
64	15А Блок управления электродвигателем вентилятора кондиционера/ отопителя
65	—
66	20А Блок управления электроприводом люка
67	10А
68	5А
69	5А Блок управления системой парковки
70	10А Датчик дистанции до препятствия (адаптивная система поддержания скорости)
71	30А Многофункциональный переключатель в сборе
72	20А 8цил. бензин: Реле топливного насоса
73	30А 09/07: Усилитель выходного сигнала аудиосистемы
74	10А
75	10А
76	10А
77	10А Главный дисплей
78	5А
79	10А
80	10А
81	7,5А
82	7,5А Блок управления системы контроля давления в шинах
83	30А Электропривод передних сидений
84	15А
85	7,5А
86	40А Усилитель рулевого управления
87	20А Предохранитель прикуривателя (после 09-2005)
88	20А
89	5А Внутреннее зеркало заднего вида с автозатемнением

Проверьте наличие отдельного блока около аккумуляторной батареи на 2 элемента предохранителей с высоким номиналом:

• F92 (100А) — дополнительный электрический отопитель;
• F90 (200А) — блок предохранителей расположенного в приборной панели.

Дополнительная информация

Вот тут можете скачать полную инструкцию по эксплуатации БМВ Е60 в формате PDF, если не нашли ответ на свой вопрос.

Возможно, полезно будет ознакомится с примером замены реле бензонасоса.

vsepredohraniteli.ru

Проводка High Version

Номер предохранителя	Ток (в Амперах)	Защищаемые цепи
1	15 А	Выключатель стоп-сигналов Схема контроля тормозной системы ABS Тахометр Модуль освещения Tempomat
2	7,5 А	Переключатель наружного освещения (контакт 56) Модуль дальнего света фар
3	7,5 А	Модуль освещения: Реле включения противотуманных фар Переключатель указателей поворота Выключатель сигнализации дальним светом фар
4	7,5 А	Модуль освещения: Стояночный огонь слева Габаритный огонь слева
5	10 А	Модуль освещения: Стояночный огонь справа Габаритный огонь справа Фонари освещения номерного знака Затенение внутреннего зеркала заднего вида Подсветка прикуривателя Коробки для кассет Зеркала Выключатели обогревателя сидения Переключатели привода поясничного
6	7,5 А	Указатели поворота Аварийная сигнализация
7	15 А
8	7,5 А
9	15 А	Реле включения звуковых сигналов Блок управления компрессором кондиционера Дополнительный водяной насос системы кондиционирования
10	7,5 А
11	7,5 А
12	15 А	Обогреватель форсунок омывателя Выключатель фонарей заднего хода Регулировка зеркал заднего вида (переключатель)
13	7,5 А
14	7,5 А
15	7,5 А	Реле выключения стеклоочистителя Бортовой компьютер Стояночный обогрев
16	30 А	Обогреватель переднего сиденья Привод поясничного упора
17	15 А	Комбинация приборов: Контрольная лампа разряда батареи Контрольные лампы Основной модуль Бортовой компьютер Указатель передач
18	15 А	Инфракрасный модуль Привод регулировки сидений Радиоприемник (антенный усилитель) Радиотелефон
19	30 А
20	7,5 А	Комбинация приборов Бортовой компьютер Таймер Стояночный обогрев Обогреватель
21	30 А	Освещение салона, багажника, вещевого ящика Разъем заряда батареи
22	30 А	Электродвигатель очистителя лобового стекла Регулятор прижима щеток стеклоочистителя
23	7,5 А
24	15 А
25	30 А
26	30 А
27	30 А	Электромагнитный клапан отопителя Аудиосистема Hi-Fi с усилителем мощности
28	15 А
29	7,5 А	Блок управления компрессором кондиционера Реле дополнительного вентилятора Блок управления системы ABS

Номер предохранителя	Ток (в Амперах)	Защищаемые цепи
30	7,5 А	Модуль центральной блокировки замков (ZVM), ZV-опрос двери водителя
31	7,5 А	ZV-опрос двери переднего пассажира и крышки багажника
34	30 А	Защитное реле центральной блокировки замковРеле включения внутреннего освещения
35	30 А	Обогреватель заднего стекла
36	15 А	Усилитель радиоприемника
41	30 А	Радиоприемник
42	30 А	Сиденье водителя – обогрев и регулировка
43	30 А	Сиденье переднего пассажира – обогрев и регулировка
44	30 А	Стеклоочиститель (модуль реле)Насос омывателя (основной модуль)
46	30 А	Обогреватель заднего стекла
47	30 А	Центральная блокировка замков (через защитное реле и основной модуль)

Реле в монтажном блоке (High version)

Номер реле	Назначение
A3	Модуль контроля ламп ZB
A4	Модуль контроля ZB
K1	Отсутствует при ручной коробке передач (контакты 30 и 87 замкнуты)
K1	Блокировка стартера (при автоматической коробке передач)
K2	Звуковые сигналы
K3	Снятие напряжения с контакта R
K4	Вентилятор отопителя/стояночный обогрев
K5	Интенсивная очистка/насос омывателя
K8	Дополнительный водяной насос
K9	Снятие напряжения с контакта 15
K10	Защита от перегрузки системы ABS/ASC
K16	Прерыватель аварийной сигнализации
K31	Включение прикуривателя (или замкнуты контакты 30 и 87)
U4	Датчик противоугонной сигнализации

Реле в под задним диваном (High version)

Номер реле	Назначение
K50	Реле противоугонной системы (DWA)
K15	Реле защиты от перегрузки GM
K13	Реле HHS K12 – регулятор прижима щеток стеклоочистителя
K11	Реле включения очистителя
U3	Реле ультразвукового парковочного устройства
N13	Инфракрасный модуль
A13	Реле устройства управления задними подголовниками
A9	Реле устройства управления выбрасыванием ремней
A5	Модуль реле
A1	Основной модуль

Схема предохранителей в основном блоке (Смотрите свою схему на всякий случай, она может отличаться, каких то предохранителей у Вас может не быть с завода):

№	Расшифровка/обозначение
1	30А Стеклоочиститель
2	30А Системы омывания стекол и фар
3	15А Звуковой сигнал
4	20А Внутреннее освещение салона, освещение багажника, система омывания стекол
5	20А Электродвигатель сдвигаемой / поднимаемой панели крыши
6	30А Электрический стеклоподъем­ник, система центрального замка
7	20А Дополнительный вентилятор
8	25А Система ASC (автоматическая система контроля устойчивости)
9	15А Обогреваемые форсунки омывания стекол, система кондицио­нирования
10	30А Электропривод сиденья пассажира рядом с водителем
11	8А Система Servotronic (Сервотроник)
12	5А
13	30А Электропривод рулевой колонки, сиденья водителя
14	5А Управление двигателем, проти­воугонная система
15	8А Диагностический разъем, управ­ление двигателем, противоугон­ная система
16	5А Модуль системы освещения
17	10А Система ABS автомобиля с ди­зельным двигателем, система ASC, топливный насос
18	5А Щиток приборов
19	5А Система EDC электронная система контроля жесткости подвески), система PDC (система контроля дистанции при парковке)
20	8А Обогрев заднего стекла, системы отопления, кондиционирования, дополнительный вен­тилятор
21	5А Электропривод сиденья водителя, зеркало с затемнением, систе­ма открывания гаражной двери
22	30А Дополнительный вентилятор
23	10А Система отопления, стояночная система отопления
24	5А Освещение указателя позиции рычага выбора режима работы, щитка приборов
25	8А Многофункциональный дисплей (MID)
26	5А Стеклоочиститель
27	30А Электрический стеклоподъем­ник, система центрального замка
28	30А Вентилятор системы отопления, система кондиционирования
28	30А Электропривод наружного зеркала, электрический стеклоподъем­ник, система центрального замка
30	25А Система ABS автомобиля с ди­зельным двигателем, система ABS автомобиля с бензиновым двигателем
31	10А Система ABS автомобиля с бен­зиновым двигателем, система ASC, топливный насос
32	15А Система обогрева сидений
33	—
34	10А Система обогрева руля
35	—
36	—
37	5А
38	5А Освещение указателя позиции рычага выбора режима работы, диагностический разъем, звуко­вой сигнал
39	8А Система надувной подушки безопасности (SRS), освещение отки­дываемого зеркала
40	5А Щиток приборов
41	5А Система надувной подушки безопасности, сигнал торможения, система поддержания постоянной скорости, модуль системы освещения
42	5А
43	5А Бортовой монитор, радио, телефон, насос омывателя заднего стекла, стекло очис­титель заднего стекла
44	5А Многофункциональное рулевое колесо, дисплей , радио, телефон
45	8А Электропривод сматывающейся шторки заднего оконного стекла

Как заменить предохранители на автомобиле БМВ Е39 самостоятельно?

Предохранители БМВ Е39 изготовлены из тугоплавкого материала и предназначены для защиты от замыканий в цепи и предотвращают перегрузки в электросоединениях, которые могут повредить оборудование.

Электросистема БМВ Е39 не отличается простотой и состоит из выключателей, реле, электрических моторчиков и различных датчиков. Данные элементы защищаются парой блоков с предохранителями.

Автомобиль БМВ Е39

Расположение

Первый находится в верхней части бардачка, второй располагается в багажнике слева. Они находятся в легкодоступном месте и для замены предохранителя не нужно снимать какие-то узлы или системы.

Схема

Схема предохранителей расположенных в бардачке.

Запрос вернул пустой результат.

Схема расположенных в багажном отделении

Расположение в багажнике

Процесс снятия и замены

Меняются предохранители на БМВ Е39 точно так же, как и на любом другом автомобиле. Все достаточно просто. Особых знаний здесь не требуется. Просто нужно внимательно изучить схему, которая прилагается к руководству идущим вместе с транспортным средством.

Необходимые инструменты

Для работы нам понадобятся самые простые инструменты:

• специальный пинцет (находящийся в одном из отсеков);
• схема расположения предохранительных элементов;
• отвертка для открытия блоков;
• электропредохранитель.

Этапы

Процесс замены электропредохранителя подробно опишем на примере блока находящемся в отделении для перчаток БМВ Е39 . Видео англоязычное, но весь процесс описан понятно и доступно.

Перед тем, как приступить к замене, нужно отключить электроприборы в частности тот потребитель, на котором планируется замена.
Далее открываем бардачок и находим белые зажимы, которые поворачиваем в левую сторону на 90 градусов.Удерживающие фиксаторы

После этого отклонится книзу и освободится требуемый нам блок.
На полочке под панелью есть схема, в которой находим, где расположен нуждающийся в замене электропредохранитель

(пинцет -1,  схема-2, место для запасных-3).Расположение элементов в отсеке

Далее находим непосредственно сам элемент.
Извлекаем его с помощью пинцета и осматриваем.
Вышедший из строя отличается от исправного тем, что уже при визуальном осмотре заметно, что его металлическая пластина расплавлена.Определение перегоревшего

Находим аналогичный по номиналу и ставим на место перегоревшего.
Включаем для проверки потребитель.
В случае если он опять перегорит, то нужно обследовать соответствующую электроцепь.
Внимание! Нельзя заменять предохраняющий элемент проволочкой или же каким-то металлическим предметом. Это может нанести большой вред электроприборам.
Всегда под рукой должны находиться запасные предохранители. Хранить их можно прямо в самом блоке для этого там имеются специально предусмотренные места.
Номинал нанесен на корпус

Вдобавок конкретный цвет корпуса отвечает определенному напряжению.
После того как работа выполнена и потребитель заработал нормально нужно поднять блок кверху и повернуть фиксаторы вправо.
Второй блок предохранителей располагается в багажнике. Меняются они точно так же.Электропредохранители в багажнике

Хранить их можно прямо в самом блоке для этого там имеются специально предусмотренные места.
Номинал нанесен на корпус. Вдобавок конкретный цвет корпуса отвечает определенному напряжению.
После того как работа выполнена и потребитель заработал нормально нужно поднять блок кверху и повернуть фиксаторы вправо.
Второй блок предохранителей располагается в багажнике. Меняются они точно так же.Электропредохранители в багажнике

Добавочные электропредохранители находятся за облицовкой справа.
Электропредохранитель плюсового кабеля АКБ располагается над аккумулятором в специальной коробочке.
В случае если автомобиль, оборудован тягово-сцепным приспособлением, то в правой части багажника за обивкой находится отсек с добавочными элементами электроцепей фар прицепа.

Как видите, процедура элементарна и с ней справится даже автолюбитель с полным отсутствием каких-либо навыков в ремонте транспортных средств.

Для того чтобы легче было сориентироваться в предохранителях их корпуса в зависимости от номинала окрашены в разные цвета.

Цвет в зависимости от номинала

Извините, в настоящее время нет доступных опросов.

Привод

Приводной вал, Шрус (граната), Шрус наружный, Шрус внутренний, Шрус правый, Шрус левый, Пыльник шруса, Трипоид, Гайка шруса, Стопорное кольцо, Кардан, Крестовина, Подвесной подшипник, Карданный подшипник, Эластичная муфта, Мост, Передний мост, Задний мост, Редуктор моста, Подшипник редуктора, Сальник редуктора, Дифференциал, Датчик полного привода, Муфта халдекс, Подшипник дифференциала, Сальник дифференциала, Сателлиты, Подшипник моста, Полуось, Подшипник полуоси, Сальник моста, Хвостовик моста, Подшипник хвостовика, Осевой подшипник, Раздатка, Раздаточная коробка, Сальник раздатки, Подшипник раздатки, Цепь раздатки
