Блоки предохранителей и реле лада гранта 2011-2020

Блок предохранителей в моторном отсеке (2004-2010 год)

Обозначение	Сила тока, А	Защищенные цепи
Подключение предохранителя	IGN	тридцать	Реле стартера, выключатель зажигания
ЭБУ	тридцать	Блок управления двигателем, топливный насос (ТНВД), кондиционер, генератор, блок управления АКПП
BATT # 1	50	Замок зажигания, розетка 12 В в салоне
C / FAN	50	Вентилятор охлаждения двигателя
АБС №1	тридцать	АБС, ESP
АБС №1	40	ABS, система стабилизации траектории ESP
ВОЗДУХОДУВКА	тридцать	Вентилятор кондиционера, плита
BATT # 2	тридцать	Замок зажигания, розетка 12 В в салоне
Предохранитель	INJ	15	Форсунки
SNSR	10	Вентилятор охлаждения двигателя, выключатель стоп-сигнала, датчик кислорода, ЭБУ двигателя и трансмиссии
ДХО	15	Дневной ходовой свет
F / FOG	15	Противотуманные огни
РОГ	15	Звуковой сигнал
A / CON	15	Кондиционер
H / LP (HI)	15	Фары (дальний свет)
H / LP (НИЗКИЙ)	15	Фары (ближний свет)

Блок с предохранителями и реле в моторном отсеке

В Hyundai Getz он находится между левым крылом, стартерной батареей и корпусом воздушного фильтра.

Схема предохранителей и ее расшифровка приведены ниже.

Схема предохранителей под капотом. Схема, нанесенная на крышку

Плавкие вставки и предохранители

Номер на фото	Номинал, А	Защищаемая цепь
8	10	Кондиционер
9	10	Звуковой сигнал
10	15	ЭБУ двигателем; Форсунки; Датчики: -положения распределительного вала; -положения коленчатого вала. Регулятор холостого хода; Электромагнитный клапан продувки адсорбера
11	50	Электрический усилитель рулевого управления
15	10.15	Резерв
16	40	ЭБУ ABS;
17	20	Разъем для удаления воздуха
18	20	Генератор
19	10	Кондиционер; Топливный насос; Антенный блок иммобилизатора; Датчик концентрации кислорода; Топливный насос; Кондиционер
20	10	Топливный насос; ЭБУ
21	10	ЭБУ ABS; Разъем для удаления воздуха
22	50	Задние фонари; Предохранители № 11, 19, 20, 25, 27, 29 салонного блока
24	20	Выключатель автоматической отсечки топливоподачи
26	30	Замок зажигания; Стартер
27	30	Замок зажигания

Реле

Номер на фото	Обслуживаемая цепь
1	Вентилятор отопителя салона
2	Включения вентилятора системы охлаждения двигателя на большой скорости
3	Включения вентилятора системы охлаждения двигателя на малой скорости
4	Стартер
5	Кондиционер
6	Звуковой сигнал
7	Топливный насос
12	Электрические стеклоподъемники
13	Вентилятор отопителя салона
14	Охранная сигнализация
23	Вентилятор радиатора системы охлаждения
25	Топливный насос; Генератор; ЭБУД
30	Питание системы электронного управления двигателем

Блок в салоне Hyundai i30 (2 поколение)

Находится под панелью приборов, со стороны водителя.

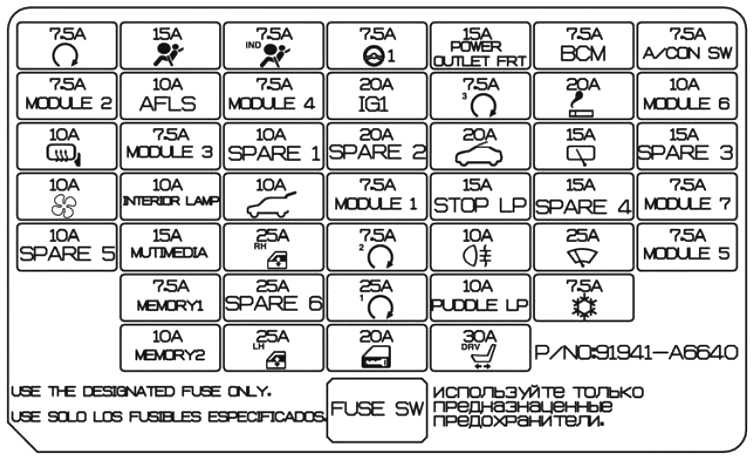

Схема

Описание

CIGAR LIGHT	20А Прикуриватель на консоли, задняя розетка питания
MODULE 1	7,5А Переключатель спортивного режима, переключатель наружного зеркала с электроприводом
MODULE 4	7,5А Индикатор рычага переключения передач, много функциональный диагностический разъем, электро хромное зеркало заднего вида, ЭБУ кондиционера, привод корректора фар (левая/ правая сторона), датчик воды в топливном фильтре (D4FD)
MODULE 3	7,5А Комбинация приборов, блок ВСМ, блок контроля давления в шинах, аудиосистема, блок предупреждения о не пристегнутом ремне безопасности водителя/ пассажира
POWER OUTLET	15А Передняя розетка питания
HTD MIRR	10А Наружное зеркало с электроприводом со стороны водителя /пассажира, ЭБУ кондиционера, ЭБУ
WIPER FRT	25А Блок реле ICM (реле датчика дождя), много функциональный переключатель, коробка предохранителей и реле в моторном отсеке (реле 7), электродвигатель очистителя ветрового стекла
A/CON	7,5А ЭБУ кондиционера, коробка предохранителей и реле в моторном отсеке (реле 4)
P/WDW LH	25А Эл. стеклопод. Левый
TAIL GATE	10А Крышка багажника, привод открывания камеры заднего вида
P/SEAT DRV	30А Ручной переключатель со стороны водителя
MODULE2	7,5А Модуль системы удержания в пределах полосы, блок реле ICM (реле системы НАС), модуль электрического стояночного тормоза, модуль камеры заднего вида
WIPER RR	15А Реле заднего стеклоочистителя, электродвигатель заднего стекло очистителя, много функциональный переключатель
STOP LAMP	15А Выключатель стоп-сигнала, блок реле ICM (реле НАС)
P/WDW RH	25А Эл. стеклопод. Правый
PDM 2	7,5А Блок управления электронного ключа, кнопка запуска и останова
MODULE 5	7,5А Блок EMS (реле омывателя фар), блок ионизатора, панорамный верхний люк, преобразователь постоянного тока, блок DSL (реле ПТК), коробка предохранителей и реле в моторном отсеке (реле), модуль подогрева сиденья водителя/пассажира
IG1	20А Коробка предохранителей и реле в моторном отсеке (предохранитель F)
MODULE 6	10А Переключатель наружного зеркала с электроприводом, аудиосистема, аудиовизуальное головное устройство с навигацией, цифровые часы, преобразователь постоянного тока
MDPS	7,5А ЭБУ EPS
DR LOCK	20А Реле блокировки/ разблокировки двери, блок реле ICM (реле «мертвого замка»), привод замка двери со стороны пассажира/ водителя, привод крышки топливо заливной горловины, привод замка левой/ правой двери
INTERIOR LAMP	10А Лампа перчаточного ящика, лампа подсветки левая/ правая, узел плафона потолочной консоли, плафон освещения салона, лампа освещения багажника, датчик открытия двери
MULTI MEDIA	15А Аудиосистема, аудиовизуальное головное устройство с навигацией, преобразователь постоянного тока (аудиосистема)
A/BAG	15А ЭБУ SRS
MEMORY 1	7,5А Ультразвуковой датчик охранной сигнализации
A/BAG IND	7,5А Комбинация приборов
PDM 3	7,5А ЭБУ электронного ключа, ультразвуковой датчик охранной сигнализации
MEMORY 2	10А Переключатель наружного зеркала с электроприводом, модуль контроля давления в шинах, ВСМ, датчик автоматического включения осветительных приборов, комбинация приборов, бортовая система само диагностики, цифровые часы, ЭБУ кондиционера
PDM 1	25А ЭБУ электронного ключа
START	7,5А Без кнопки запуска: коробка предохранителей и реле в моторном отсеке (реле), выключатель замка зажигания, переключатель диапазонов коробки передач с кнопкой запуска: ЭБУД /РСМ, переключатель диапазонов коробки передач
SUNROOF	20А Панорамный верхний люк
BCM	7,5А ВСМ, ЭБУ электронного ключа
A/CON SW	7,5А ЭБУ кондиционера
AFLS	10А ЭБУ адаптивной системы коррекции фар
MODULE 7	7,5А ВСМ, ЭБУ электронного ключа
FOG LAMP RR	10А Задний противотуманный фонарь
PUDDLE LAMP	10А Наружное зеркало с электроприводом со стороны водителя/ пассажира

Блок предохранителей и реле №3

Вид на блок №3 со стороны передней части авто

Блок предохранителей и реле №3 расположен под капотом в очень удобном для обслуживания месте. То есть, он расположен сразу за аккумуляторной батареей. В итоге для доступа к нему нужно просто отжать фиксаторы на крышке и снять ее.

Предохранители и реле в блоке №3

Вид на блок №3 со стороны моторного щита

№	Сила тока, А	Цвет предохранителя	Наименование потребителя
1	10	Красный	Имобилайзер
2	10	Красный	Обогрев сидений
3	10	Красный	Генератор
4	10	Красный	Звуковой сигнал
5	60/30/30	Желтый	Электроусилитель рулевого управления, насос омывателя фар, система ABS
6	50	Красный	Электропривод стеклоподъемников
7	–	–	Резерв
8	15	Синий	Система впрыска дизельного двигателя (для автомобиля с дизельным двигателем)
9	10	Красный	Дроссельный узел
10	15	Синий	Головное устройство аудиосистемы
11	40/40/40	Зеленый	Система ABS, блок управления электрооборудованием кузова, система зажигания
12	–	–	Резерв
R1	–	–	Реле звукового сигнала

Расшифровка назначения предохранителей и реле блока №3 Ниссан Тиида

Простейшая процедура замены предохранителя прикуривателя своими руками

Предохранитель — это устройство защищающее электронику автомобиля от перегрева и моментального сгорания. Повышение нагрузки на устройство влечет за собой перегорание плавкой вставки внутри корпуса. Наиболее часто предохранитель подвержен поломке в прикуривателе автомобиля.

Причины перегорания предохранителей

• нарушение электропроводки;
• повышение напряжения;
• плохое качество детали.

При регулярном выходе агрегата из строя следует задуматься о проверке электроники. С этим можно справиться самостоятельно при помощи тестера и индикаторной отвертки.

Каждая машина оснащена блоком предохранителей. Для нахождения которого нужно:

Внимательно изучить инструкцию автомобиля, найти чертеж устройства. Помните, что существуют 2 блока — один в салоне, другой находится под капотом. Отыскав блок, найти на схеме нужное нам гнездо предохранителя, который отвечает за прикуриватель. Если существуют трудности по выявлению местонахождения нужного элемента, можно воспользоваться поиском в интернете. Его неисправность легко определяется визуально: нить внутри корпуса разорвана, корпус со следами гари.

Так как же заменить предохранитель прикуривателя своими руками?

Для успешной замены предохранителя прикуривателя требуется четкое следование инструкции.

1. Обесточив систему зажигания, отключить минусовую клемму от аккумулятора.
2. Щипцами или плоскогубцами извлечь перегоревший из блока.
3. Устанавливать аналогичный необходимо так, чтобы сила тока старого предохранителя была равной на новом. К примеру, если на старой детале стояла отметка силы тока в 15 Ампер, то и на новом обязана быть такая же отметка. При несоблюдении этого правила, возможно повторное перегорание не только предохранителя, но и самого прикуривателя.
4. Установить его можно любой стороной.
5. Закрыть крышку блока, внимательно проверив нет ли щелей, тем самым предотвращая попадание пыли и грязи во внутрь.
6. Вернуть на место минусовую клемму.
7. Привести в действие систему зажигания, проверить работу прикуривателя.

Самостоятельная замена предохранителя прикуривателя — несложная манипуляция. При наличии инструкции по эксплуатации автомобиля, тестера, индикаторной отвертки и плоскогубцев, ремонт осуществим за минимальное время. А если вы столкнетесь с более сложной проблемой, то всегда можно обратится к подробным видео-инструкциям сайта по ремонту машин.

Замена предохранителя

Несложная процедура, которая заключается в определении точного местоположения вышедшего из строя элемента. В левой части торпедо с водительской стороны, чуть пониже кнопок регулировки фар находится прямоугольная пластиковая заглушка. Аккуратно тянем её на себя и немного вверх крышку за углубление для руки.

В нишу встроен блок предохранителей, один из которых нам и нужен. Согласно схеме расположения перегоревший элемент находится в нижнем ряду, третий слева. Предохранитель синего цвета, с силой тока на 15А.

Для демонтажа воспользуйтесь специальным пластиковым пинцетом, который находится вместе с запасными предохранителями под капотом, слева от аккумулятора вместе с блоком предохранителей.

Замену необходимо проводить только на элемент такой же мощности. В противном случае, запчасть с большей силой тока может привести к короткому замыканию и даже возгоранию проводки.

Ремонта по первому типу неисправности, обычно будет достаточно, чтобы работоспособность прикуривателя восстановилась.

Блоки под капотом

Под капотом Mitsubishi Outlander 3 может находиться 2 блока с предохранителями и реле — слева и справа от моторного отсека.

Главный блок

Установлен справа.

Фото — пример

Пример схемы с крышки блока

Схема

Обозначение

SBF1	Электродвигатель вентилятора конденсатора 30А
SBF2	30А запуск
SBF3	Электродвигатель вентилятора конденсатора 30А
SBF4	Двигатель вентилятора охлаждения двигателя 40A
SBF5	40А АБС
SBF6	40A VLC
SBF7	30А АБС
BF1	30A электрическая дверь багажного отделения
BF2	Усилитель звука 30А
BF3	Устройство ввода-вывода 30А
BF4	Электрооборудование Дизель 30А
F1	20А АКПП
F2	Щетки стеклоочистителя с подогревом 15А
F3	Бронировать
F4	Дневные ходовые огни 10А
F5	15A Противотуманная фара
F6	10А Кондиционер
F7	Омыватели фар 20А
F8	20А Звуковой сигнал противоугонной системы
F9	Звуковой сигнал 10А
F10	15А Привод дроссельной заслонки
F11	Генератор 7,5 А
F12	Двигатель 7,5 А
F13	20А Схема питания электрооборудования двигателя
25A Подогреватель топливопровода
F14	15А Топливный насос
F15	Катушка зажигания 10А
F16	10А Цепь питания двигателя
F17	10А Дальний свет (левый)
F18	10А Дальний свет (правый)
F19	20А С газоразрядной лампой: Фара ближнего света (левая)
F20	20A С газоразрядной лампой: Фара ближнего света (правая)
F21	10A С галогенной лампой: ближний свет (слева)
F22	10А Фара ближнего света с галогенной лампой (правая
F23	7.5 Датчик заряда аккумулятора

Назначение реле

Дополнительный блок

Устанавливается не на все модели.

Схема

Расшифровка

SBF1	Комната 30А
SBF2	Вакуумный насос 30А
F1	Водяной насос 20А (электродвигатели)
F2	Управление батареей 7,5 А
F3	Батарея питания нагревателя 15 А
F4	7.5A Крышка топливного бака
F5	Электромагнитный клапан кондиционера 7,5 А
F6	7.5A Насос кондиционера
F7	Контроллер мотора 10А
F8	7.5A Обогрев лобового стекла
F9	Драйвер основной батареи 15 А / блок питания и контроллер заряда 10 А
F10	15А Блок управления зажиганием
F11	7,5 А Блок управления зажиганием

Блок на АКБ

Блок предохранителей, выполненный в виде мощных плавких вставок, также может быть подключен к плюсовой клемме аккумулятора.

Предохранители и реле Hyundai i30 в моторном отсеке

Как и было сказано он находится с левой стороны по ходу движения. В большинстве случаев именно это и является «законным местом» такого блока!

Если поднять крышку, то можно увидеть…

№ п\п

	Сила тока	Наименование	Цвет	Отвечает за электрическую цепь
1	(5)	SNSR2	Красный	Датчики системы управления двигателем
2	(5)	ECU2	Красный	Система зажигания
3	(10)	SNSR1	Красный	Датчики системы управления двигателем
4	(20)	ECU4	Желтый	Электронный блок управления двигателем
5	(15)	INJ	Синий	Топливные форсунки, система кондиционирования
6	(10)	A/CON	Красный	Кондиционер
7	(10)	ECU3	Красный	Электронный блок управления двигателем
8	(15)	F/PUMP	Синий	Топливный насос
9	(30)	ECU1	Розовый	Главное реле
10	(20)	SPARE	Желтый	Резерв
11	(15)	SPARE	Синий	Резерв
12	(10)	ABS	Красный	Система курсовой устойчивое (ESP), антиблокировочная система тормозов (ABS), датчик курсовой устойчивости
13	(10)	B/UP	Красный	Выключатель лампы света заднего хода
14	(10)	ECU	Красный	Электронный блок управления двигателем
15	(10)	SNSR	Красный	Датчики системы управления двигателем
16	(10)	SPARE	Красный	Резерв
17	(10)	H/LP LO RH	Красный	Ближний сеет правой передней фары
18	(10)	H/LP LO LH	Красный	Ближний свет левой передней фары
19	(40)	ABS1	Зеленый	Тоже
20	(20)	ABS2	Синий	Система курсовой устойчивости (ESP), антиблокировочная система тормозов (ABS), диагностический разъем
21	(15)	FR FOG	Синий	Передние противотуманные фары
22	(10)	SPARE	Красный	Резерв
23	(50)	B+2	Красный	Электронный блок управления электрооборудованием салона
24	(20)	H/LP	Желтый	Дальний свет
25	(15)	HORN	Синий	Звуковой сигнал
R1	R1	MAIN	нет	Главное репе
R2	R2	A/CON	нет	Реле кондиционера
R3	R3	F/PUMP	нет	Реле топливного насоса
R4	R4	BLOWER	нет	Реле электровентилятора радиатора системы охлаждения
R5	R5	H/LP HI	нет	Реле дальнего света фар
R6	R6	HORN	нет	Реле звукового сигнала
R7	R7	C/FAN HI	нет	Реле электроеентилягора системы кондиционирования (высокая скорость)
R8	R8	START	нет	Реле стартера
R9	R9	FOG LP	нет	Реле задних противотуманных фонарей
R10	R10	WIPER	нет	Реле стеклоочистителя
R11	R11	C/FAN LO	нет	Реле электровентилятора системы кондиционирования (малая скорость)
R12	R12	H/LP LO	нет	Реле ближнего света фар

На этом описание блоков предохранителей и реле i30 можно считать завершенным.

Hyundai Solaris Manual

Hyundai Solaris Замена предохранителей и реле

Работу проводим при выходе из строя предохранителей и реле.

При снятии предохранителей и реле обязательно отсоединяйте клемму провода от «минусового» вывода аккумуляторной батареи.

Для доступа к предохранителям и реле, расположенным в блоке моторного отсека…

…нажав на две пластмассовые защелки…

…снимаем крышку монтажного блока.

На обратной стороне крышки закреплены запасные предохранители и нанесена схема расположения предохранителей и реле и указано их назначение. Неисправный предохранитель определяем по перегоревшей перемычке.

Пинцетом извлекаем предохранитель. Заменяем перегоревший предохранитель новым.

На автомобиле установлены предохранители с короткими контактами. Если такого предохранителя нет, вместо него можно установить предохранитель с длинными контактами.

Предохранитель большого размера вынимаем из блока рукой и заменяем его новым.

Реле вынимаем из блока рукой и заменяем его новым.

Новое реле или предохранитель следует устанавливать вместо вышедшего из строя только после определения и устранения причины неисправности. Разрешается использовать только стандартные предохранители, рассчитанные на определенную величину номинального тока (величина номинального тока предохранителя указана на его корпусе).

Для замены блока силовых предохранителей…

…головкой на «10» отворачиваем гайку крепления блока.

Снимаем со шпильки наконечник провода. Аналогично отсоединяем наконечник другого провода.

Вынимаем блок силовых предохранителей из монтажного блока и заменяем его новым. Устанавливаем на место крышку монтажного блока. Для замены предохранителей монтажного блока в салоне…

…потянув, снимаем крышку монтажного блока с панели приборов. Пинцетом из монтажного блока в моторном отсеке вынимаем перегоревший предохранитель. Для замены предохранителя группы предохранителей длительной стоянки…

…сжимаем два фиксатора (для наглядности показано на снятом монтажном блоке)…

…и вынимаем группу предохранителей.

Поддев отвёрткой фиксатор…

…вынимаем предохранитель и заменяем его новым. Аналогично заменяем другой предохранитель.

Не работает прикуриватель на Хёндай Солярис: ремонт

Прикуриватели в современных автомобилях нужны не только для своего прямого назначения. Наличие различных гаджетов, например, требует дополнительных источников питания для подзарядки. Эту потребность может удовлетворить как раз такое устройство, имеющееся на Хёндай Солярис.

Поскольку одного гнезда бывает недостаточно, приходится экспериментировать с разветвителями, переходниками, мудрёными приспособлениями. Что приводит иногда к выходу устройства из строя, как раз тогда, когда оно так необходимо. Если кто-то раньше вообще не использовал этот атрибут, может столкнуться с его неисправностью в самый неподходящий момент.

Причины поломки прикуривателя и их решение

Устройство прибора таково, что он всегда работает совместно с розеткой на 12V. Находятся они на одной панели, разделённые гнёздами USB и AUX, перед ручкой переключения скоростей коробки передач. Нерабочее состояние одного говорит об отсутствии питания в другом.

Прикуриватель включён в одну цепь с розеткой 12V.

Если при подключении к разъёму прикуривателя гаджет не заряжается, значит, электрический ток не подаётся.

Электронное устройство, возможно, откликнется только при включённом зажигании, при определённом повороте ключа до отметки АСС. Когда проблема не исчезает даже при выполнении необходимых условий, то нужно приниматься за ремонт.

Прикуриватель и розетка 12 Вольт.

Теперь с причиной определиться будет легче. Если нет питания на выходе из прикуривателя, возможно:

• Сгорел предохранитель (в салоне автомобиля);
• Повреждена электрическая проводка;
• Одну из розеток необходимо заменить новой.

Замена предохранителя

Несложная процедура, которая заключается в определении точного местоположения вышедшего из строя элемента. В левой части торпедо с водительской стороны, чуть пониже кнопок регулировки фар находится прямоугольная пластиковая заглушка. Аккуратно тянем её на себя и немного вверх крышку за углубление для руки.

Ниже кнопок управления фар находится салонный блок предохранителей.

Тянем крышку на себя и немного вверх.

В нишу встроен блок предохранителей, один из которых нам и нужен. Согласно схеме расположения перегоревший элемент находится в нижнем ряду, третий слева. Предохранитель синего цвета, с силой тока на 15А.

Предохранитель, который отвечает за прикуриватель и розетку, находится в нижнем ряду, третий слева.

Для демонтажа воспользуйтесь специальным пластиковым пинцетом, который находится вместе с запасными предохранителями под капотом, слева от аккумулятора вместе с блоком предохранителей.

Замену необходимо проводить только на элемент такой же мощности. В противном случае, запчасть с большей силой тока может привести к короткому замыканию и даже возгоранию проводки.

Ремонта по первому типу неисправности, обычно будет достаточно, чтобы работоспособность прикуривателя восстановилась.

Ремонт проводки, питающей прикуриватель

Для того чтобы осуществить данную процедуру, необходимо ехать на станцию технического обслуживания, либо найти подходящего электрика. Самостоятельно с этим справиться не получится. Единственный нюанс, который можно решить самому – проверить наличие питания на доступных тестированию клеммах и открытых соединениях. Понадобится некоторое оборудование:

• тестер;
• вольтметр;
• мультиметр.

Имея даже небольшие знания в области физики или электротехники на уровне школы, можно провести поверхностную диагностику электрической составляющей системы. Если вся проводка окажется в полном порядке, то на лицо третья и единственная проблема, нуждающаяся в решении.

Замена механизма испорченного устройства

Необходимо приобрести новое посадочное место для штекера нашего прикуривателя, стоимость которого составляет порядка 10 долларов. Чтобы демонтировать, пришедшую в негодность запчасть, необходимо сначала открыть крышечку розетки на 12V.

Панель розеток можно снять без специального инструмента и не прикладывая больших усилий.

С помощью двух пальцев, указательного и среднего любой рабочей руки снять панельку, засунув пальцы в эти два отверстия. Крышка легко поддастся при небольшом приложенном усилии с движением наружу. Производим замену, сняв сначала клеммы со штекера гнезда, отсоединяем перегоревшую деталь, и вместо неё устанавливаем новую.

Отсоединяем клеммы.

Подсоединяем разъёмы на конце проводов обратно и, слегка нажав на панельку, закрепляем её в исходном положении. Ремонт окончен.

6. Проверка и замена плавких предохранителей

Замена плавкой вставки

*Исправная плавкая вставка Перегоревшая плавкая вставка*

В случае перегрузки электрической цепи плавкая вставка перегорает, тем самым предотвращая повреждения всего жгута проводов. Это может быть вызвано коротким замыканием или выработкой тока слишком большой силы. Если это произошло, предоставьте Ваш автомобиль официальному дилеру HYUNDAI для определения причины, ремонта системы или замены плавкой вставки. Для облегчения их проверки плавкие вставки расположены в блоке реле.

Внимание:

При замене плавкой вставки используйте только новую плавкую вставку с таким же или более низким значением номинального тока. Не используйте проволоку или плавкую вставку с более высоким значением номинального тока. Это может привести к серьезному повреждению и вызвать пожар.

Замена плавких вставок цепей вспомогательного оборудования

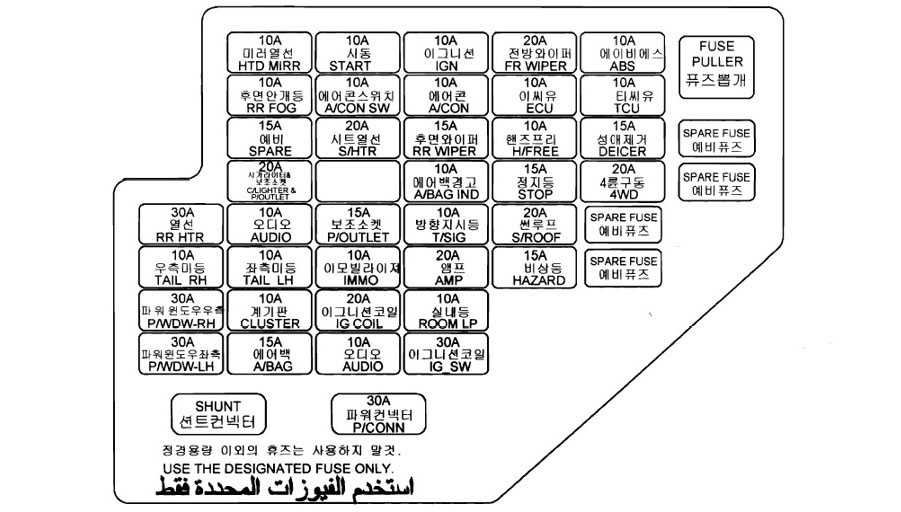

Блок предохранителей, защищающих цели освещения и другое электрооборудование, расположен под панелью приборов напротив сиденья водителя. Внутри блока Вы найдете таблицу защищаемых цепей. Если какая-либо из ламп Вашего автомобиля или электрооборудование прекратило работать, причиной этого может быть перегоревший предохранитель. Если перегорел предохранитель, Вы увидите, что металлическая полоска внутри него оборвана. Если Вы считаете, что перегорел предохранитель, выполните следующее:

1. Выключите зажигание и все другие переключатели.

2. Откройте блок предохранителей и проверьте целостность каждого предохранителя. Выньте каждый предохранитель,

потянув его на себя (для упрощения этой операции в блоке предохранителей имеется специальный съемник).

*Съемник предохранителей*

3. Даже если Вы обнаружили перегоревший предохранитель, проверьте все остальные.

4. Замените перегоревший предохранитель новым с таким же значением номинального тока. Предохранитель должен быть плотно вставлен. Если это условие не удается выполнить, предоставьте Ваш автомобиль официальному дилеру HYUNDAI для замены или ремонта. Если у Вас нет запасного предохранителя, Вы можете временно установить предохранитель с таким же значением номинального тока, вынув его из цепи оборудования без которого Вы можете временно обойтись (например, предохранитель, защищающий цепи радиоприемника или прикуривателя). Не забудьте вставить обратно снятый предохранитель.

*Исправный предохранитель Перегоревший предохранитель*

Замена механизма испорченного устройства

Необходимо приобрести новое посадочное место для штекера нашего прикуривателя, стоимость которого составляет порядка 10 долларов. Чтобы демонтировать, пришедшую в негодность запчасть, необходимо сначала открыть крышечку розетки на 12V.

С помощью двух пальцев, указательного и среднего любой рабочей руки снять панельку, засунув пальцы в эти два отверстия. Крышка легко поддастся при небольшом приложенном усилии с движением наружу. Производим замену, сняв сначала клеммы со штекера гнезда, отсоединяем перегоревшую деталь, и вместо неё устанавливаем новую.

Подсоединяем разъёмы на конце проводов обратно и, слегка нажав на панельку, закрепляем её в исходном положении. Ремонт окончен.
