Предохранители салона

Схема расположения предохранителей в монтажном блоке, который находится Октавия:

Номер	Сила тока,А	Цвет	Назначение предохранителя
1	10	Красный	Обогрев зеркал, реле прикуривателя
2	10	Красный	Указатели поворота
3	5	Светло-коричневый	Лампа освещения вещевого ящика
4	5	Светло-коричневый	Лампы фонаря освещения номерного знака
5	7,5	Коричневый	Обогрев сидений, обогрев наружных зеркал
6	5	Светло-коричневый	Блок управления центральным замком
7	10	Красный	Задние фонари, датчики системы помощи при парковке
8	5	Светло-коричневый	Телефон
9	5	Светло-коричневый	Блок управления ABS, ESP
10	10	Красный	Зажигание
11	5	Светло-коричневый	Комбинация приборов
12	7,5	Коричневый	Диагностический разъем
13	10	Красный	Стоп-сигналы
14	10	Красный	Блок управления освещением салона
15	5	Светло-коричневый	Комбинация приборов
16	10	Красный	Кондиционер
17	5/30	Светло-коричневый/зеленый	Обогрев жиклеров омывателей
18	10	Красный	Лампа правой фары дальнего света
19	10	Красный	Лампа левой фары дальнего света
20	15	Синий	Лампа правой фары ближнего света, электрокорректор света фар
21	15	Синий	Лампа левой фары ближнего света
22	5	Светло-коричневый	Лампа правого заднего габаритного фонаря
23	5	Светло-коричневый	Лампа левого заднего габаритного фонаря
24	20	Желтый	Стеклоочиститель ветрового стекла
25	25	Белый	Вентилятор системы отопления
26	25	Белый	Обогрев стекла двери задка
27	15	Синий	Стеклоочиститель стекла двери задка
28	15	Синий	Реле топливного насоса
29	15/10	Синий/красный	Электронный блок управления двигателем
30	20	Желтый	Электропривод люка крыши
31	—	—	Резерв
32	10,30	Красный, зеленый	Топливные форсунки
33	20	Желтый	Омыватели фар
34	10	Красный	Электронный блок управления двигателем
35	30	Зеленый	Штепсельная розетка в багажнике
36	15	Синий	Противотуманные фонари
37	20/5	Жёлтый/светло-коричневый	Электронный блок управления двигателем
38	15	Синий	Блок управления центральным замком, лампа освещения багажного отделения
39	15	Синий	Аварийная световая сигнализация
40	20	Желтый	Звуковой сигнал
41	15	Синий	Предохранитель прикуривателя шкода октавия
42	15	Синий	Аудиосистема, телефон
43	10	Красный	Электронный блок управления двигателем
44	15	Синий	Обогрев сидений
RES	—	—	Резерв

Блок предохранителей и реле №3

Вид на блок №3 со стороны передней части авто

Блок предохранителей и реле №3 расположен под капотом в очень удобном для обслуживания месте. То есть, он расположен сразу за аккумуляторной батареей. В итоге для доступа к нему нужно просто отжать фиксаторы на крышке и снять ее.

Предохранители и реле в блоке №3

Вид на блок №3 со стороны моторного щита

№	Сила тока, А	Цвет предохранителя	Наименование потребителя
1	10	Красный	Имобилайзер
2	10	Красный	Обогрев сидений
3	10	Красный	Генератор
4	10	Красный	Звуковой сигнал
5	60/30/30	Желтый	Электроусилитель рулевого управления, насос омывателя фар, система ABS
6	50	Красный	Электропривод стеклоподъемников
7	–	–	Резерв
8	15	Синий	Система впрыска дизельного двигателя (для автомобиля с дизельным двигателем)
9	10	Красный	Дроссельный узел
10	15	Синий	Головное устройство аудиосистемы
11	40/40/40	Зеленый	Система ABS, блок управления электрооборудованием кузова, система зажигания
12	–	–	Резерв
R1	–	–	Реле звукового сигнала

Расшифровка назначения предохранителей и реле блока №3 Ниссан Тиида

Блок под капотом

В моторном отсеке он находится с левой стороны и закрыт крышкой. Открыть её, достаточно просто. Одновременно сожмите фиксаторы по стрелке 1 и поднимите по стрелке 2.

p, blockquote 12,0,0,0,0 —>

p, blockquote 13,0,0,0,0 —>

Сам блок состоит из 2 частей. 1 — отдел предохранителей и реле 2 — отдел плавких вставок высокой мощности.

p, blockquote 14,0,0,0,0 —>

p, blockquote 15,0,0,1,0 —>

Схема

p, blockquote 17,0,0,0,0 —>

Обозначение

1. ESC, стояночный тормоз
2. ESC
3. Система управления двигателя
4. Вентилятор радиатора, клапан регулировки давления топлива, электрический дополнительный отопитель
5. Зажигание
6. Датчик давления в тормозной системе
7. Жалюзи радиатора, насос охлаждающей жидкости
8. Лямбда-зонд
9. Насос охлаждающей жидкости, зажигание, система предварительного накаливания, расходомер воздуха
10. Топливный насос
11. Дополнительный электрический отопитель
12. Дополнительный электрический отопитель
13. Автоматическая коробка передач
14. Обогрев ветрового стекла
15. Звуковой сигнал
16. Зажигание
17. ESC, система управления двигателя, катушка главного реле
18. Шина данных, модуль данных АКБ
19. Стеклоочиститель ветрового стекла
20. Охранная сигнализация
21. Не используется
22. Система управления двигателя, стабилизатор напряжения для автомобилей такси
23. Стартер
24. Дополнительный электрический отопитель

Далее только 33 — SCR и Автономный отопитель — 37. Остальные не используются либо находятся в резерве.

● Если новый предохранитель снова быстро перегорел, при первой возможности обратитесь на сервисное предприятие для проверки соответствующей электрической цепи. Отдельные цепи защищены плавкими предохранителями. Предохранители находятся в левой части передней панели за крышкой блока предохранителей и под крышкой в левой части моторного отсека. – Выключите зажигание и электрически потребители соответствующей цепи.

– Снимите крышку со стороны передней панели с помощью отвёртки или крышку блока предохранителей в моторном отсеке.

– Определите, какой предохранитель защищает цепь того или иного потребителя.

– Выньте из держателя на крышке пластмассовый захват, установите его на соответствующий предохранитель и выньте предохранитель из гнезда.

– У неисправного предохранителя металлическая перемычка оплавлена. Замените неисправный предохранитель на новый того же номинала.

– Установите крышку на место.

Замена предохранителей в передней панели

Крышка блока предохранителей: левая часть передней панели

Схематическое изображение блока предохранителей в передней панели. Некоторые из перечисленных потребителей штатно устанавливаются только на определенные исполнения модели или являются опциями только для определенных моделей. Крышка блока предохранителей в моторном отсеке

Блок предохранителей в моторном отсеке имеет два варианта исполнения. Какой вариант установлен в Вашем автомобиле Вы можете определить по расположению предохранителей, сняв крышку блока.

Крышка блока предохранителей в моторном отсеке

В некоторых исполнениях автомобилей перед снятием крышки блока предохранителей необходимо снять крышку кожуха аккумуляторной батареи Снятие крышки блока предохранителей – Сдвиньте до упора фиксаторы А, чтобы за ними стал виден знак , и снимите крышку. Установка крышки блока предохранителей

– Установите крышку на блок предохранителей и сдвиньте стопорные скобы

А до упора, так, чтобы стал виден знак за скобой

ОСТОРОЖНО. ● При блокировке и разблокировке крышки необходимо прижимать её к блоку предохранителей по бокам, иначе фиксирующий механизм может быть повреждён

● При блокировке и разблокировке крышки необходимо прижимать её к блоку предохранителей по бокам, иначе фиксирующий механизм может быть повреждён.

● Крышку блока предохранителей в моторном отсеке следует закреплять особенно тщательно. Если крышка будет установлена неправильно, на предохранители может попасть вода, что может вызвать повреждения автомобиля! Расположение предохранителей в моторном отсеке (исполнение 1)

Некоторые из перечисленных потребителей штатно устанавливаются только на определенные исполнения модели или являются опциями только для определенных моделей. Расположение предохранителей в моторном отсеке (исполнение 2)

Некоторые из перечисленных потребителей штатно устанавливаются только на определенные исполнения модели или являются опциями только для определенных моделей.

Видео к статье

• Замена генератора мерседес w213



• Какие свечи зажигания лучше для фольксваген гольф 2



• Где находится датчик холостого хода на шевроле авео т300



• Видеорегистратор мио 636 не предупреждает о камерах после обновления



• Ситроен джампер замена ремня генератора дизель

Skoda Rapid – установка предохранителей в подкапотном пространстве

Процедура замены сгоревших устройств под капотом автомобиля не отличается от салонного варианта – дабы установить новые предохранители требуется:

Отключить АКБ и соответствующих потребителей от блок-панели;
Далее вскрываем крышку блок-панели, предварительно открутив крепящие винты на изделии

Блок с предохранителями находится в районе аккумулятора автомобиля, по правый или левый блок в зависимости от комплектации и объема двигателя транспортного средства;
Затем пассатижами осторожно извлекаем сгоревшее устройство и монтируем новое;
После установки, вставляем крышку блок-панели на место вдавливающим движением до полной установки в пазы, затем фиксируем болтами;
Подключаем потребителей и питание, проверяем работоспособность оборудования.. Крышку блок-панели под капотом обязательно нужно вдавливать до полного защелкивания фиксаторов – в противном случае внутрь может попасть жидкость, что чревато коротким замыканием и выходом из строя всего электрооборудования

Крышку блок-панели под капотом обязательно нужно вдавливать до полного защелкивания фиксаторов – в противном случае внутрь может попасть жидкость, что чревато коротким замыканием и выходом из строя всего электрооборудования.

Расположение блоков и замена предохранителей skoda rapid

Детали и расходники:

Предохранитель нужного номинала (при необходимости замены) (VAG 8L0998131)

Примечания:

В зависимости от исполнения, автомобиль Шкода Рапид может быть оборудован блоками предохранителей в салоне с разной схемой. В данной статье описываются оба варианта.

Описание схем предохранителей Шкода Рапид и их расшифровка приведены в этой статье.

Блок предохранителей Шкода Рапид в салоне автомобиля

1. Перед заменой предохранителя выключите зажигание и соответствующий потребитель.

2. Блок предохранителей в салоне автомобиля находится под рулевой колонкой. Чтобы получить доступ к предохранителям, необходимо снять крышку блока. Потяните ее за нижнюю часть крышки и откиньте в направлении стрелки.

3. Отложите крышку в сторону. Для проверки или замены нужного предохранителя, необходимо найти его в блоке сверяясь со схемой-списком. Найдите нужный узел автомобиля в списке и определите номер и расположение соответствующего ему предохранителя. Описание схем и их расшифровка приведены в этой статье.

Примечание:

В зависимости от комплектации, блок с предохранителями может иметь два варианта.

1-й вариант блока предохранителей в салоне Шкода Рапид

2-й вариант блока предохранителей в салоне Шкода Рапид

Примечание:

К одному предохранителю могут относиться несколько потребителей.

К одному потребителю могут относиться несколько предохранителей.

3. Извлеките из креплений в крышке блока пластмассовый захват для предохранителей.

4. Наденьте клещи на нужный предохранитель и извлеките его.

5. Вставьте новый предохранитель.

Предупреждение:

Никогда не «ремонтируйте» предохранители и не заменяйте их предохранителями большего номинала — опасность возгорания! Кроме того может возникнуть неисправность в другом месте электроцепи.

Если новый предохранитель снова быстро перегорел, при первой возможности обратитесь на сервисное предприятие для проверки соответствующей электрической цепи.

Перегоревший предохранитель можно узнать по выгоревшей металлической проволочке. Замените неисправный предохранитель новым того же номинала.

6. Верните захват на прежнее место

Установите в переднюю панель только верхний край крышки и осторожно прижмите крышку

Полезный совет:

Заблаговременно приобретите набор запасных предохранителей. Они должны быть всегда в автомобиле.

Набор предохранителей VAG 8L0998131

Блок предохранителей Шкода Рапид под капотом автомобиля

1. Перед заменой предохранителя выключите зажигание и соответствующий потребитель.

2. Блок предохранителей под капотом автомобиля находятся возле аккумуляторной батареи (АКБ). В зависимости от версии двигателя, блок может быть слева или справа от АКБ. На изображениях показаны два из четырех вариантов блоков, но остальные версии схожи по своему расположению.

Блок предохранителей под капотом Шкода Рапид с двигателем 1.6 MPI

Блок предохранителей под капотом Шкода Рапид с двигателем 1.2 TSI

3. Одновременно сожмите клавиши блокировки крышки с двух сторон блока и поднимите крышку вверх.

4. Замените соответствующий предохранитель. Следуйте тем же рекомендациям, которые приведены для блока предохранителей в салоне автомобиля. Схема предохранителей Шкода Рапид и ее расшифровка приведены в этой статье.

5. Установите крышку на блок предохранителей, утопите и зафиксируйте клавиши блокировки крышки.

Предупреждение:

Всегда правильно устанавливайте крышку блока предохранителей в моторном отсеке. Если крышка будет установлена неправильно, вода может попасть в блок предохранителей – опасность повреждения автомобиля!

В статье не хватает:

Качественных фото ремонта

Блок под капотом

Вариант 1. Модели до 2015 года.

В моторном отсеке данный блок расположен на плюсовой клемме аккумуляторной батареи и состоит из 2-х отделов (отдел предохранителей и отдел плавких вставок высокой мощности.) В зависимости от версии двигателя, 1-ый блок может находится как слева так и справа от АКБ.

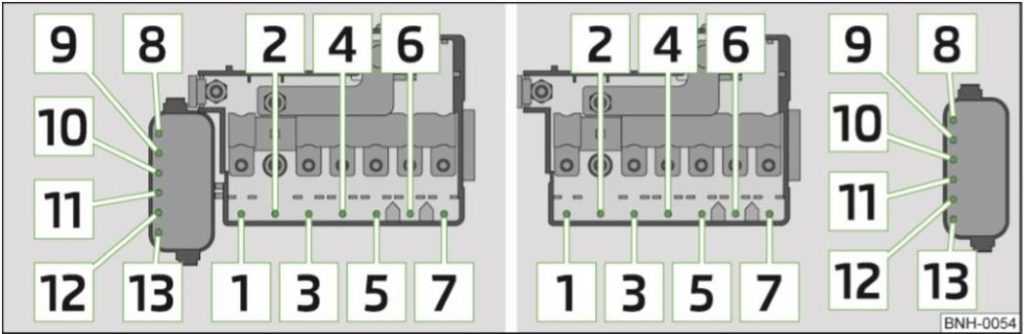

Схема
