Блок предохранителей Опель Виваро 2

Схема блока под капотом

p, blockquote 26,0,0,0,0 —>

p, blockquote 27,0,0,0,0 —>

Описание

p, blockquote 28,0,0,0,0 —>

  1. Аккумуляторная батарея (с электронной системой ключей)
  2. Защита от скачка напряжения АКБ (с электронной системой ключей)
  3. Система вентиляции и отопления
  4. Адаптация
  5. Адаптация
  6. Система вентиляции и отопления
  7. Дополнительный отопитель и вентиляция, кондиционер воздуха
  8. Дополнительный отопитель и система вентиляции
  9. Электрически регулируемые наружные зеркала заднего вида
  10. Подогрев наружных зеркал заднего вида
  11. Радио, мультимедиа, наружные зеркала, диагностический разъем
  12. Мультимедиа, сцепка прицепа
  13. Освещение салона, защита аккумуляторной батареи от разрядки
  14. Система впрыска топлива, системы мониторинга давления воздуха в шинах, системы электронных ключей
  15. Огни аварийной сигнализации, указатели поворота
  16. Центральный замок
  17. Лампа дальнего света левой фары головного освещения, лампа ближнего света правой фары головного освещения, задние фонари, лампа дневного ходового огня левой фары.
  18. Передние противотуманные фары, задние противотуманные фонари, подсветка номерного знака
  19. Звуковая сигнализация, звуковой сигнал, освещение и очистители.
  20. Щиток приборов
  21. Выключатель системы освещения
  22. Очиститель задних стекол, насос омывателя ветрового стекла, звуковой сигнал
  23. Главная батарея АРС
  24. Огни движения задним ходом
  25. Выключатель стоп-сигналов
  26. Впрыск топлива, стартер
  27. Подушки безопасности, замок рулевой колонки
  28. Сервопривод стекла передней двери со стороны пассажира
  29. Усилитель рулевого управления
  30. Стоп-сигналы
  31. Защита от скачка напряжения АКБ (с электронной системой ключей)
  32. Сервисный дисплей
  33. Прикуриватель, силовой вывод
  34. Лампа дальнего света правой фары головного освещения, лампа ближнего света левой фары головного освещения, боковые габаритные огни, правая лампа дневного ходового огня
  35. Стоп-сигналы, ABS, иммобилайзер
  36. Освещение салона, кондиционер воздуха
  37. Запуск с электронной системой ключей
  38. Очиститель заднего стекла
  39. Предупреждающий зуммер
  40. Силовой вывод в багажном отделении
  41. Сервопривод стеклоподъемника передней двери с водительской стороны
  42. Задний силовой вывод
  43. Запуск, электронный блок управления системами автомобиля
  44. Подогрев сидений
  45. Отопитель, кондиционер воздуха
  46. Очиститель ветрового стекла
  47. Тахограф.

p, blockquote 29,0,0,0,1 —>

Источник статьи: http://vsepredohraniteli.ru/opel/vivaro.html

Схема блока предохранителей

Рейтинг функции
1 10А Блок предварительного нагрева (дизель) – Датчик воды в дизеле – Переключатель фонарей заднего хода – Датчик скорости -Датчик расхода воздуха (дизель)
2 15А Электромагнитный клапан канистры – Топливный насос
3 10А Блок управления ABS
4 10А Блок управления АКПП – Блок управления двигателем
5 Не используется
7 Не используется
8 20А Реле вентилятора в сборе – Блок управления двигателем – Насос впрыска дизеля – Регулятор высокого давления дизеля – Электромагнитный клапан управления двигателем
9 15А Левый ближний свет
10 15А Правый ближний свет
11 10А Левый дальний свет
12 15А Правый дальний свет
13 15А Рога
14 10А Насосы омывателя переднего и заднего стекла
15 30А Обогрев корпуса дроссельной заслонки – Дизельный топливный насос – Датчик кислорода – Блок управления двигателем – Датчик расхода воздуха – Катушка зажигания – Электромагнитный клапан управления двигателем – Обогреватель дизеля – Форсунки
16 30А Реле воздушного насоса
17 30А Высокая и низкая скорость стеклоочистителя
18 40А Вентилятор кондиционера
макси предохранители:
1 * 20А Вентилятор
2 * 60А ABS
3 * 30А ABS
4 * 70А Встроенный интерфейс системы питания
5 * 70А Встроенный интерфейс системы питания
6 * Не используется
7 * 30А Питание выключателя зажигания
8 * Не используется
* Предохранители Maxi обеспечивают дополнительную защиту электрических систем. Любая работа над ними должна выполняться дилером PEUGEOT.

Предохранители на аккумуляторной батареи

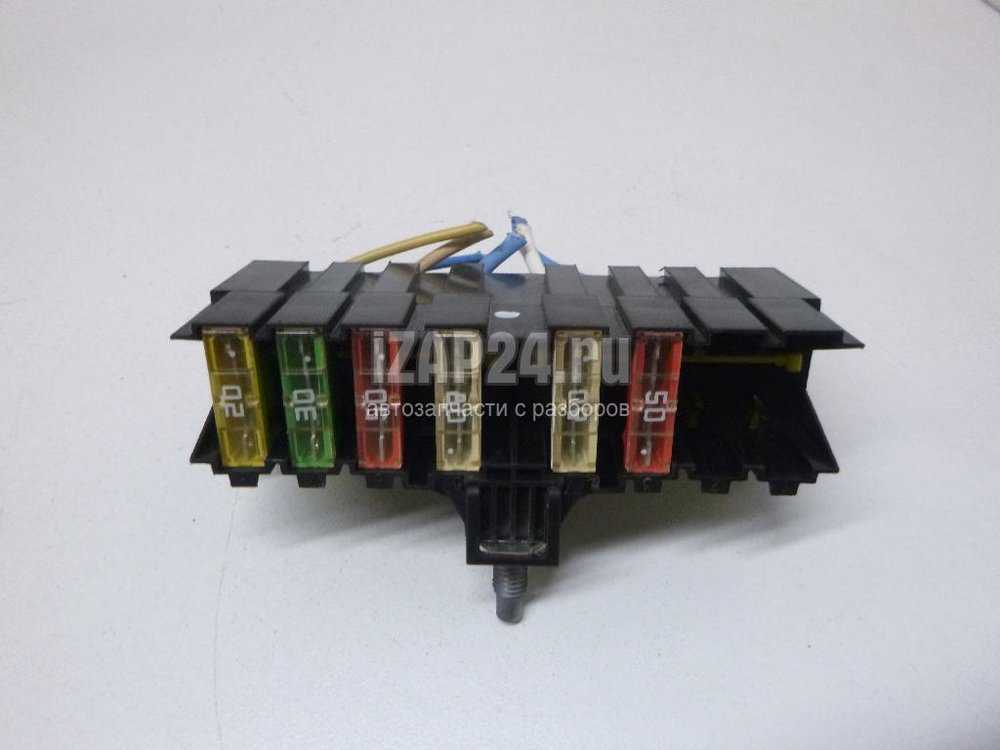

На одной из клемм аккумулятора должны располагаться плавкие предохранители высокой мощности. Их располоджение и пример замены аккумулятора можете посмотреть в данном видео.

p, blockquote 15,0,0,0,0 —>

p, blockquote 18,0,0,0,0 —>

Описание

p, blockquote 19,0,0,0,0 —>

А Назначение
12 7,5 Фара ближнего света правая
13 7,5 Фара ближнего света левая
31 5 Реле процессора моторного отсека — Реле процессора панели приборов (+ ключ)
32 7,5 Освещение салона (+ АКБ)
33 7,5 Датчик контроля АКБ на версии «стоп-старт» (+ АКБ)
34 7,5 Освещение салона микроавтобуса — Фонари аварийной сигнализации
36 10 Автомагнитола — Управление кондиционером — Охранная сигнализация — Хронотахограф — Процессор выключателя АКБ — Программатор дополнительного подогрева (+ АКБ)
37 7,5 Выключатель фонарей стоп-сигнала — Третий стоп-сигнал — Панель приборов (+ ключ)
38 20 Центральный замок
42 5 Микропроцессор и датчик ABS — Датчик ASR — Датчик CDS — Выключатель фонарей стоп-сигнала
43 20 Очиститель ветрового стекла (+ ключ)
47 20 Стеклоподъемник со стороны водителя
48 20 Стеклоподъемник со стороны пассажира
49 5 Процессор системы помощи при парковке — Автомагнитола — Переключатели на рулевом колесе — Центральная и боковая панели управления — Дополнительная панель управления — Процессор выключателя АКБ (+ ключ)
50 7,5 Процессор подушек безопасности и преднатяжителей ремней
51 5 Хронотахограф — Процессор усилителя рулевого управления — Кондиционер воздуха — Фонари заднего хода — Датчик воды в фильтре дизтоплива — Датчик расхода (+ ключ)
53 7,5 Комбинация приборов
89 Не используется
90 7,5 Фара дальнего света левая
91 7,5 Фара дальнего света правая
92 7,5 Противотуманная фара левая
93 7,5 Противотуманная фара правая

Реальное фото блока

p, blockquote 20,0,0,0,0 —>

p, blockquote 21,0,0,0,0 —>

Схема (2 вариант)

p, blockquote 22,0,0,0,0 —>

Расшифровка

p, blockquote 23,0,0,0,0 —>

12 7,5 Фара ближнего света правая
13 7,5 Фара ближнего света левая — Корректор наклона фар
31 7,5 Питание реле
32 10 Освещение салона микроавтобуса — Аварийная сигнализация
33 15 Электрическая розетка на 12 В задняя
34 Не используется
35 7,5 Фонари заднего хода — Датчик воды в дизтопливе
36 20 Блок управления отпиранием/запиранием дверных замков
36 15 Центральный замок — Батарея
37 10 7,5 Выключатель фонарей стоп-сигнала — Третий стоп-сигнал — Комбинация приборов
38 10 Реле электрические
39 10 Автомагнитола — Диагностический разъем — Сирена охранной сигнализации — Органы управления системой программируемого подогрева — Панель управления кондиционером воздуха — Хронотахограф — Батарея
40 15 Обогрев: заднее стекло (левая сторона), зеркало заднего вида (со стороны водителя)
41 15 Обогрев: заднее стекло (правая сторона), зеркало заднего вида (со стороны пассажира)
42 7,5 Микропроцессор и датчик АВS — Датчик ЕSР — Выключатель фонарей стоп-сигнала — Датчик ESR -Датчик DSC
43 30 Двигатель очистителя ветрового стекла
44 20 Прикуриватель — Электрическая розетка на 12 В передняя
45 7,5 Выключатель стеклоподъемников и зеркал (со стороны водителя) — Стеклоподъемник со стороны пассажира
46 Не используется
47 20 Двигатель стеклоподъемника со стороны водителя
48 20 Двигатель стеклоподъемника со стороны пассажира
49 7,5 Датчик дождя/освещенности — Автомагнитола — Двигатель стеклоподъемника со стороны водителя — -Охранная сигнализация — Органы управления
50 7,5 ЭБУ подушек безопасности и преднатяжителей
51 7,5 Хронотахограф — Регулятор скорости — Панель управления кондиционером воздуха
52 7,5 Реле электроцепи салона
53 7,5 Комбинация приборов — Задние противотуманные фонари

Блоки под капотом

Блок предохранителей и реле

Находится под капотом с левой стороны, рядом с аккумулятором и закрыт защитной крышкой.

Схема

Расшифровка предохранителей

F1 Звуковой сигнал
F2 Не устанавливается
F3 Электро вентилятор 2
F4 АБС (ESP)
F5 Приборы
F6 Бензонасос
F7 Стартер
F8 Электро вентилятор
F9 Комплексная микропроцессорная система управления двигателя (КМПСУД)
F10 АБС (ESP)
F11 Подогреватель пред пусковой
F12 Подогреватель пред пусковой
F13 Подогреватель пред пусковой
F14 Не устанавливается
F15 Не устанавливается
F16 Не устанавливается
F17 60/90А Монтажный блок, Обогреватель ветрового стекла
F18 АБС (ESP)
F19 Монтажный блок

Реле

R1 Реле стартера, реле электро вентилятора 1
R2 Реле подогревателя, Реле времени стекло омывателя двери задка (блок старого образца)
R3 Реле подогревателя, Реле звуковых сигналов (блок старого образца)
R4 Реле звукового сигнала, Реле КМПС УД (блок старого образца)
R5 Реле КМПС УД, Реле электро вентилятора (блок старого образца)
R6 Реле электро вентилятора, Реле электро бензонасоса (блок старого образца)
R7 Реле электро бензонасоса, Реле электро вентилятора (блок старого образца)
R8 Реле электро вентилятора, Реле кондиционера (блок старого образца)
R9 Реле компрессора (блок старого образца), реле управления двигателем
R10 Реле блока управления заслонкой рециркуляции (блок старого образца), реле стартера 2

Блок на АКБ

На плюсовой клемме аккумуляторной батареи на автомобилях с АКПП может находится дополнительный блок предохранителей состоящий из 2 плавких вставок высокой мощности на 100А защищающих блоки предохранителей.

Он расположен справа под капотом автомобиля.

Схема

Реле свечей накаливания и силовой предохранитель

Реле свечей накаливания и силовой предохранитель свечей накаливания для автомобилей с двигателем «Iveco» расположены под капотом с левой стороны на щитке передка.

Общее описание

F1 7,5А Муфта компрессора кондиционера
F2 30А Вентилятор 1
F3 30А Вентилятор 2
F4 60А Силовой предохранитель свечей накаливания
Реле
К1 Реле включения вентилятора отопителя салона
К2 Реле 1 заслонки рециркуляции
К3 Реле 2 заслонки рециркуляции
К4 Реле муфты компрессора
К5 Реле вентилятора 1
К6 Реле вентилятора 2
К7 Реле свечей накаливания

Преимущества наличия подогревателя

Предпусковой подогреватель на борту Вашего авто:

  • продлит срок жизни силовой установки — исключается чрезмерный «холодный» износ деталей двигателя;
  • позволит дополнительно экономить топливо – при холодном прогреве ДВС потребление топлива на порядок выше, чем при выведении его на рабочую температуру «силами» жидкостного подогревателя;
  • избавит Вас от дискомфортного ожидания оттаивания стекол и прогрева воздуха в холодном салоне авто;
  • в штатном режиме обеспечит качественный прогрев салона в режиме малоинтенсивного движения (заторы, пробки) или ожидания в холодные периоды года.

Схема блока предохранителей с 2009 года

Схема размещения реле и предохранителей Шеви Нива приведена ниже. Компоновка блока, установленного на Вашем автомобиле, может отличаться. Это зависит от комплектации и года выпуска автомобиля.

Расположение реле и предохранителей в монтажном блоке:

  • F1 (5 А) Лампы фонарей освещения номерного знака, Контрольная лампа наружного освещения в комбинации приборов, Контрольная лампа включения габаритного света в выключателе наружного освещения, Подкапотная лампа, Реле включения противотуманных фар (обмотка), Лампа дополнительного сигнала торможения, Лампы габаритного света левого борта
  • F2 (7,5 А) Левая фара (ближний свет)
  • F3 (10 А) Левая фара (дальний свет), Контрольная лампа дальнего света фар в комбинации приборов
  • F4 (10 А) Левая противотуманная фара
  • F5 (30 А) Реле электростеклоподъемников передних дверей, Электростеклоподъемники передних дверей
  • F6 (15 А) Прикуриватель
  • F7 (20 А) Реле звукового сигнала, Звуковой сигнал, Фонарь освещения багажника
  • F8 (25 А) Реле обогрева заднего стекла (контакты), Элемент обогрева заднего стекла, Электронагреватели наружных зеркал
  • F9 (20 А) Реле обогрева заднего стекла (обмотка), Электродвигатель очистителя ветрового стекла, Электродвигатель очистителя заднего стекла, Реле включения очистителей и омывателя фар, Переключатель очистителей и омывателей ветрового и заднего стекла, Электродвигатель омывателя заднего стекла, Электродвигатель омывателя фар, Плафон освещения вещевого ящика
  • F10 (20 А) Блок управления блокировки замков дверей (блок управления электропакетом на автомобилях комплектациях 55, 34)
  • F11 (5 А) Лампы габаритного света правого борта, Регулятор освещения приборов (потенциометр)
  • F12 (7,5 А) Правая фара (ближний свет), Моторедукторы корректоров света фар
  • F13 (10 А) Правая фара (дальний свет)
  • F14 (10 А) Правая противотуманная фара.
  • F15 (20 А) Реле включения обогрева передних сидений (контакты), Блок управления электрообогревом, Блок управления электрозеркалами, Электроприводы наружных зеркал
  • F16 (10 А) Реле-прерыватель указателей поворота и аварийной сигнализации (в режиме аварийной сигнализации), Лампы указателей поворота
  • F17 (7,5 А) Плафон освещения салона, Плафон индивидуального освещения, Лампы стоп-сигнала, Сигнализатор иммобилизатора
  • F18 (25 А) Переключатель электродвигателя отопителя, Электродвигатель отопителя
  • F19 (10 А) Датчик уровня тормозной жидкости и сигнализатор уровня тормозной, жидкости в комбинации приборов, Реле-прерыватель указателей поворота и аварийной сигнализации (в режиме указания поворота), Лампы указателей поворота, Контрольные лампы указателей поворота в комбинации приборов, Реле включения обогрева передних сидений (обмотка), Реле стартера (обмотка), Комбинация приборов, Выключатель кондиционера.
  • F20 (7,5 А) Иммобилизатор, Задние противотуманные фонари

Описание реле на блоке:

  • К1 – реле контроля исправности ламп (вместо реле устанавливаются перемычки);
  • К2 – реле очистителя ветрового стекла;
  • К3 – реле –прерыватель указателей поворота и аварийной сигнализации;
  • К4 – реле включения ближнего света фар;
  • К5 – реле включения дальнего света фар;
  • К6 – дополнительное реле (обмотка реле обогрева стекла двери багажника, вентилятор отопителя, очиститель и омыватель ветрового стекла, очиститель и омыватель стекла двери багажного отделения);
  • К7 – реле включения обогрева заднего стекла;
  • К8 – реле не используется;

Схема соединений монтажного блока:

(наружная цифра в обозначении наконечника провода – номер колодки, а внутренняя цифра – условный номер штекера): К1 – реле контроля исправности ламп (внутри показаны контактные перемычки, которые устанавливаются вместо реле); К2 – реле очистителя ветрового стекла; К3 – реле-прерыватель указателей поворота и аварийной сигнализации; К4 – реле включения ближнего света фар; К5 – реле включения дальнего света фар; К6 – дополнительное реле; К7 – реле включения обогрева заднего стекла; F1–F20 – плавкие предохранители.

Предохранители УАЗ Патриот

737 Google+

Схема УАЗ Патриот самая не постоянная из всех отечественных автомобилей. Завод изготовитель активно пользуется своим правом вносить изменения в конструкцию. Так же это касается и блока предохранителей. Изначально блок предохранителей УАЗ Патриот был заимствован от ВАЗ – 2110.

Так же к этому блоку добавляли ещё одну планку с предохранителями. Они устанавливались примерно до 2007 года. В последствии начали устанавливать блоки собственной разработки, кардинально отличающиеся от ВАЗовских. Таких боков два. Один устанавливался до 2011 года, а второй после.

Все эти изменения касаются блока предохранителей в салоне автомобиля. На Патриоте устанавливается ещё один блок, который устанавливается под капотом в моторном отсеке на левой надставке брызговика под крышкой. При снятии крышки на внутренней её части можно найти описание и назначение реле и предохранителей расположенных в блоке.

На автомобилях оборудованных кондиционером, под капотом на правом крыле, так же под крышкой расположен ещё один блок реле и предохранителей управления кондиционером. На автомобилях с дизельным двигателем так же устанавливается реле и предохранитель на свечи накаливания.

При замене предохранителей необходимо применять только качественные предохранители, в противном случае может прийти в негодность блок предохранителей или привести к пожару. Подробно как выбрать качественные предохранители описано в статье «Автомобильные предохранители».

Предохранители УАЗ Патриот в салоне до 2007 г

Обозначение Сила тока. A Защищаемые цепи
FI 5 Габаритный огонь левый
F2 5 Габаритный огонь правый
F3 7,5 Ближний свет фар правый
F4 7,5 Ближний свет фар левый
F5 10 Дальний свет фар правый
F6 10 Дальний свет фар левый
F7 7,5 Противотуманный огонь
F8 20 Блокировка дверей
F9 10 Аварийная сигнализация
F10 10 Кл. 5 ХР1 КП, выкл. з/хода, кл. 1 датчика скорости, кл. 4 центрального плафона, кл. 2 выключателя аварийной сигнализации
F11 30 Стеклоподъемники
F12 20 Прикуриватель, обогрев сидений
F13 20 Звуковой сигнал
F14 20 Обогрев стекла двери задка, наружных зеркал,МУС
F15 20 Конт. 11 Х2, переключатель стеклоочистителей, стеклоочиститель, выключатель заднего отопителя
F16 10 Противотуманная фара правая
F17 10 Противотуманная фара левая
F18 25 Отопитель
F19 7,5 Выключатель сигнала торможения, плафоны освещения
F20 5 Управление зеркалами
F21 10 Компрессор кондиционера
F22 15 Штепсельные розетки

предохранители кондиционера патриот

Предохранители УАЗ Патриот до 2011 г

предохранители под капотом уаз патриот

блок предохранителей после 2011г.

предохранители салона патриот до 2011г

Цепи, защищаемые плавкими предохранителями
Обозначение Сила тока, А Защищаемые цепи
Предохранители в салоне автомобиля
F1 5 Освещение выключателей и органов управления, габаритные огни левого борта
F2 7,5 Ближний свет правой фары
F3 10 Дальний свет правой фары
F4 10 Правая противотуманная фара
F5 30 Система электростеклоподъемников дверей, электропривод люка
F6 15 Штепсельная розетка переносной лампы
F7 20 Звуковые сигналы, электропривод зеркал
F8 20 Обогрева заднего стекла, наружных зеркал, МУС
F9 20 Очистители и смыватели стекол, дополнительный отопитель салона
F10 20 Прикуриватель
F11 5 Габаритные огни правого борта, освещение номерного знака
F12 7,5 Ближний свет левой фары
F13 10 Дальний свет левой фары и сигнализатор датьнего света фар
F14 10 Девая противотуманная фара
F15 20 Система электроблокировки замков дверей
F16 10 Аварийная сигнализация и указатели поворота
F17 7,5 Плафоны освещения, выключатель сигнала торможения
F18 25 Отопитель, выключатель обогрева заднего стекла и наружных зеркал
F19 10 Комбинация приборов, выключатель света заднего хода
F20 7,5 Задние противотуманные огни
F2I-23 10; 20; 30 Запасные предохранители
Предохранителей под капотом
F1 30 Силовая цепь реле вентилятора
F2 25 Антиблокировочная система (АБС)
F3 5 Приборы
F4 10 Силовая цепь реле электробензонасоса
F5 20 Силовая цепь реле стартера
F6 30 Силовая цепь реле вентилятора
F7 20 Силовая цепь реле КМПСУД
F8 10 Антиблокировочная система (АБС)
F9 80 (90) Питание монтажного блока
F10 40 Антиблокировочная система (АБС)
Предохранители кондиционера
F1 7,5 Муфта компрессора кондиционера
F2, F3 30 Вентилятор 1, вентилятор 2

и предохранитель Peugeot 206, 308, 406 и Boxer

Обладатели автомобилей Peugeot, в первый раз Столкнувшись с вопросом о подмене стартера либо предохранителей, растрачивают много времени на их поиски в подкапотном пространстве и снутри салона. Хотя это довольно обычная процедура и часто НЕ вызывает заморочек в водителей, имеющих способности ремонта авто.

Peugeot 206

Чтоб снять стартер, нужно выполнить последующие операции:

  • снять клеммы питания с аккума и демонтировать его;
  • на патрубке воздушного фильтра Открутить винт хомута, ослабил его для удобства снятия;
  • Открутить болт, який держит воздушный фильтр и снять его;
  • отключить провода втягивающего реле, которое находится на стартере;
  • Открутить три болта и снять стартер.

Установка стартера Peugeot 206 производится в оборотной последовательности, при всем этом нужно переставить направляющую втулку со старенького устройства.

1-ый блок предохранителей размещен в салоне автомобиля в нижней части лицевой панели со стороны кресла водителя. Панель раскрывается поворотом 2-ух винтов на 90 градусов. 2-ой блок можно отыскать под капотом авто с левой стороны, под ним находятся силовые предохранители.

Артикул и примерная цена на оригинальный стартер Peugeot 206

Концерн Peugeot не производит без помощи других меньший стартер на 0.7 кВт. Компания делает закупки в Митсубиши. Узел идет с номером по каталогу M002T13081. его

Уникальные стартеры на 0.9 кВт выполняются на мощностях заводов Peugeot и Citroen. Запчасть поступает в розничную продажу с артикулами 5802C9 и 00005802C9.

Фирменные стартеры на 1.0 кВт также выпускается без помощи других компаниями Peugeot и Citroen. Изделия имеют номера по каталогу 9647982880 и 5802CG.

Уникальные стартеры на 1.1 кВт устанавливаемые на Peugeot 206 как выполняются концерном без помощи других так и затариваются в посторониих производителей. Родной узел брендов Peugeot и Citroen обладает артикулами 9688268480 и 5802AZ. Его. Под капотом Peugeot 206 можно повстречать стартер брендов Fiat, Alfa и Lancia с артикулом 9640825280 Также на Peugeot 206 встречается стартер Тоета с номером по каталогу 28100YV01184 Более дешевенький узел, який можно повстречать под капотом Peugeot 206 с завода, делается компанией Митсубиши. Он имеет артикул M000T22472.

Более мощнейший уникальный стартер на 1.5 кВт делается брендами Peugeot и Citroen. Его. В продаже изделие поступает с номерами по каталогу:

  • 9663528880;
  • 5802Z8;
  • 5802EG;
  • 5802АА.

Руководство Пежо 206 ремонт и техобслуживание, эксплуатация

Модель Peugeot 206 в Англии была представлена осенью 1998 года. Изначально, модель продавалась в комплектации с бензиновыми двигателями 1.1 л (1124 см³), 1 4 л (1360 см³) и 1.6 л (1587 см³) и дизельным двигателем 1.9 л (1868 см³). Все модели поставлялись на рынок а трех- и пятидверном вариантах кузова хэтчбек. Все бензиновые двигатели являются логичным развитием предыдущей популярной серии TU, которые устанавливались на многие модели концерна Peugeot Citroen. Эти четырехцилиндровые двигатели с верхним расположением распредвала агрегатировались с различными коробками передач, которые устанавливались слева от двигателя.

В 2003 году был представлен новый 16-клапанный двигатель объемом 1.4 литра, который представлял собой новую конструкцию Дизельный двигатель объемом 2.0 литра открывает новую серию DW. В основу конструкции этого двигателя заложены надежные узлы проверенного временем двигателя XUD, который также устанавливался на многие модели концерна. Этот четырехцилиндровый двигатель с верхним распредвалом устанавливается на модели Peugeot 206 поперечно, силовой агрегат комплектуется пятиступенчатой механической коробкой передач, которая монтируется слева от двигателя.

Осенью 1999 года на модели Peugeot 206 стали устанавливать дизели 2.0 л (1997 см³) с турбонаддувом. Турбированный дизель имеет систему непосредственного впрыска топлива с высоким давлением (HDi), в конструкцию которой заложены самые современные дизельные разработки. С 2001 года предлагается также дизельный двигатель с турбонаддувом объемом 1.4 л, разработанный заново. Модели Peugeot 206 представлены также с кузовами SW (Sports Wagon) и CC (Cabriolet Coupe).

Все модели оборудованы пятиступенчатыми механическими КПП, в качестве опции предлагается установка четырехступенчатой автоматической КПП Передняя подвеска на всех моделях полностью независимая, с амортизаторами, витыми пружинами, нижними рычагами и стабилизаторами поперечной устойчивости. Задняя подвеска — полунезависимая, с торсионными штангами и продольными рычагами Для удовлетворения всем вкусам на модели Peugeot 206 устанавливается широкий набор основного и дополнительного оборудования, включая центральный замок, электрические стеклоподъемники, передние и боковые подушки безопасности, занавески безопасности. На все модели устанавливается кондиционер. Если Peugeot 206 обслуживать регулярно, в соответствии с рекомендациями завода-изготовителя этот автомобиль будет служить надежно и экономично. Компоновка подкапотного пространства хорошо продуманная, доступ к узлам и агрегатов требующим периодического Обслуживание, не вызывает затруднений.

Предохранители и реле в моторном отсеке

Блок предохранителей и реле расположен под капотом на левой надставке брызговика автомобиля. Схема расположения реле и предохранителей находится на внутренней стороне крышки блока

Предохранители

F1 (15А)

Звуковой сигнал

F2

Не устанавливается

F3 (30А)

Электровентилятор 2

F4 (25А)

АБС (ESP)

F5 (5А)

Приборы

F6 (20А)

Бензонасос

F7 (20А)

Стартер

F8 (30А)

Электровентилятор

F9 (10А)

Комплексная микропроцессорная система управления двигателя (КМПСУД)

F10 (10А)

АБС (ESP)

F11 (20А)

Подогреватель

F12 (5А)

Подогреватель

F13 (25А)

Подогреватель

F14

Не устанавливается

F15

Не устанавливается

F16

Не устанавливается

F17

  • 60А Монтажный блок
  • 90А Монтажный блок

F18 (40А)

АБС (ESP)

F19 (60А)

Монтажный блок

Описание для 2-ого поколения

Блоки с предохранителями и реле под капотом

Главный блок с предохранителями и реле

Общая схема

Обозначение

  • F1 20A Компьютер управления двигателем — питание электрического блока управления двухскоростной группой электровентилятора
  • F2 15A звуковая сигнализация
  • F3 10A передний и задний стеклоомыватели
  • F4 20A Омыватели фар
  • F5 15A + аккумулятор Система подогрева топлива DV6 — топливный насос TU5JP4
  • F6 10A + после контакта компьютер и сдвоенное реле систем ABS/ESP — датчик угла поворота рулевого колеса — гирометр измеритель ускорения системы контроля стабильности — механизм электронасоса усилителя рулевого колеса
  • F7 10A контактный датчик торможения — концевой выключатель педали сцепления
  • F8 25A обмотка стартера
  • F9 10A после контакта модуль блокировки защиты 3 реле — электродвигатель корректора направления фар
  • F10 30A управление катушкой зажигания TU5JP4 — управление инжектором TU5JP4 — питание электромагнитного клапана насоса системы впрыска DV6
  • F11 40A включение реле нагнетательного вентилятора
  • F12 30A управление малой и большой скоростью переднего стеклоочистителя
  • F13 40A после контакта питание СМ (интеллектуальный сервисный модуль)
  • F14 30A управление насосом рекуперации температуры отработавших газов
  • F15 10A правая фара дальнего света
  • F16 10A левая фара дальнего света
  • F17 15A левая фара ближнего света
  • F18 15A правая фара ближнего света
  • F19 15A Электроклапан очистки резервуара TU5JP4 — кислородные датчики на входе и выходе TU5JP4 — электроклапан системы обогрева воздуха турбонаддува 1-2 DV6
  • F20 10A датчик наличия жидкости в топливе DV6 — электроклапан регулировки давления в турбокомпрессоре DV6 — электромагнитный клапан регулирования температуры на выпуске F21 5A воздушный расходомер DV6 — питание электрического блока управления двухскоростной группой электровентилятора модуль макси предохранителей (PSF1)
  • R1 главное реле компьютера управления двигателем
  • R2 реле силовой цепи компьютера управления двигателем
  • R3 реле системы подачи воздуха
  • R4 реле очистителя ветрового стекла
  • R5 реле малой скорости переднего стеклоочистителя — реле большой скорости переднего стеклоочистителя
  • R6 реле распределителя + после контакта
  • R7 реле вентилятора системы кондиционирования
  • R8 реле стартера
  • R9 реле переднего стеклоомывателя
  • R10 реле заднего стеклоомывателя
  • R11 реле омывателя фар
  • R12 реле звукового сигнала

Блок на крышке аккумуляторной батареи

О его расположении можете посмотреть в данном видео, а заодно узнать как поменять аккумулятор на Peugeot Partner.

Схема

Обозначение схемы

  1. Модуль состояния зарядки — 5А
  2. Диагностический разъем — 15А
  3. Сопротивление выключатели педали тормоза — 15А
  4. Питание группы электронасоса усилителя рулевого управления — 80А
  5. Модуль управления предварительным пост-обогревом — 70А
  6. Модуль блокировки защиты 3 реле — 100А
  7. Простое реле защиты двигателя — 30А

Блоки в салоне пежо партнер

Основные блоки под панелью слева

Общая схема

Описание предохранителей

  1. 15А — Очиститель заднего стекла
  2. 5А — Подушка безопасности
  3. 10А — Кондиционер, диагностический разъем, зеркало заднего вида, регулятор фар
  4. 30А — Стеклоподъемники
  5. 30А — Замки
  6. 5А — Задний плафон, передний плафон индивидуального освещения, люк в крыше
  7. 20А — Автомагнитола, CD-чейнджер, дисплей, блок контроля давления воздуха в шинах, охранная сигнализация и сирена
  8. 30А — Розетки 12 В передняя и задняя
  9. 15А — Верхняя часть рулевой колонки
  10. 15А — Цепь малого тока замка зажигания
  11. 15А — Датчик дождя и освещенности, подушка безопасности
  12. 5А — Панель приборов
  13. 15А — Парктроник, панель управления кондиционером, система громкой связи
  14. 30А — Питание системы блокировки замов
  15. 40А — Подогрев заднего стекла и зеркал

За прикуриватель отвечает предохранитель номер — 9.

Описание реле

  • R1 — Реле переднего импульсно стеклоподъемника
  • R2 — Реле очистителя заднего стекла
  • R3 — Реле аксессуаров + АСС
  • R4 — Реле блокировки дверей
  • R5 — Реле супер блокировки задних дверей
  • R6 — Реле супер блокировки передних дверей
  • R7 — Реле пробуждения компьютера
  • R8 — Реле заднего стекла с обогревом

Схема 2 блока

Расшифровка элементов

  1. 20А — Подогрев сидений
  2. 15А — Реле складных зеркал заднего вида
  3. 15А — Реле розетки для подключения холодильной камеры

Дополнительный блок

При наличии в комплектации автомобиля соответствующих систем, на нем устанавливается дополнительный блок предохранителей для сцепного устройства и прицепа, а также прочих кузовных модификаций и платформ с кабиной. Он расположен за ограничительной перегородкой справа.

  • 15А — реле замка зажигания, опционный генератор
  • 15А — Питание прицепа 12В
  • 15А — Цепь постоянного питания трансформаторов
  • 40А — Аварийные огни

Описание блоков для 1 поколения

Блок с предохранителями под капотом

В моторном отсеке он находится с левой стороны под защитной крышкой.

p, blockquote 3,0,0,0,0 –>

p, blockquote 4,0,0,0,0 –>

p, blockquote 6,0,0,0,0 –>

Вариант 1

Схема верхней части (основной)

p, blockquote 7,0,0,0,0 –>

p, blockquote 8,0,0,0,0 –>

Таблица с описанием

p, blockquote 9,0,0,0,0 –>

F1 (20A) Реле электродвигателя вентилятора системы охлаждения (низкая скорость), система управления двигателем
F2 (15A) Звуковой сигнал
F3 (10A) Омыватели лобового стекла, насос омывателя заднего стекла
F4 (20A) Омыватели фар
F5 (15A)Топливный насос
F6 (10A) Электронный блок управления ABS, дополнительный обогреватель -Дизель
F7 (10A) Система управления АКПП, усилитель рулевого управления
F8 (20A) Стартер
F9 (10A) Выключатель стоп-сигналов (датчик положения педали тормоза)
F10 (30A) Система управления двигателем, подогреватель топлива — Дизель
F11 (40A) Отопитель/ кондиционер
F12 (30A) Очиститель лобового стекла
F13 (40A) Многофункциональный блок управления 1
F14 (30A) Насос подачи воздуха на выпуск

Схема боковой части (дополнительной)

p, blockquote 10,0,0,0,0 –>

p, blockquote 11,0,1,0,0 –>

Обозначение

p, blockquote 12,0,0,0,0 –>

F1 (50A) Блок управления электродвигателем вентилятора системы охлаждения
F2 (30A) Антиблокировочная система тормозов (ABS)
F3 (30A) Антиблокировочная система тормозов (ABS)
F4 (80A) Многофункциональный блок управления 1
F5 (80A) Многофункциональный блок управления 1
F6 (80A) Блок предохранителей/реле, приборная панель 2
F7 (70A) Усилитель рулевого управления
F8 (40A) Электродвигатель привода системы управления подвеской

Вариант 2

Общая схема

p, blockquote 13,0,0,0,0 –>

p, blockquote 14,0,0,0,0 –>

Расшифровка

p, blockquote 15,0,0,0,0 –>

  1. Фонарь заднего хода 10 A
  2. Питание топливного насоса 15 A
  3. Питание компьютера ABS (ABR или ESP) 10 A
  4. Питание компьютера автоматической коробки передач. Питание компьютера управления двигателем 10 A
  5. Питание компьютера добавления присадки в дизельное топливо 10 A
  6. Передние противотуманные фонари 15 A
  7. Насос омывателя фар 20 A
  8. Главное реле компьютера управления двигателем 20 A
  9. Левая фара ближнего света 15 A
  10. Правая фара ближнего света 15 A
  11. Левая фара дальнего света 10 A
  12. Правая фара дальнего света 10 A
  13. Звуковой сигнал 15 A
  14. Насос переднего и заднего стеклоочитителя 10 A
  15. Исполнительные элементы блока управления двигателем : Подогрев кислородного датчика ; Питание бензинового инжектора ; Электропитание катушек зажигания ; Электромагнитный клапан прокачки адсорбера (пары топлива из топливного бака) 30 A
  16. Питание пневмонасоса 30 A
  17. Передний стеклоочиститель на малой или большой скорости 30 A
  18. Вентилятор кондиционера 40 A.

Блок в салоне ситроен с5

Он находится слева под панелью приборов, на месте водителя. Для доступа снимите крышку блока и выньте сам блок, нажав на язычок в его верхней части.

p, blockquote 16,0,0,0,0 –>

p, blockquote 17,0,0,0,0 –>

Раздел А — пинцет и запасные предохранители, В и С — платы с предохранителями. Тут так же возможны 2 варианта расположения элементов.

p, blockquote 18,0,0,0,0 –>

p, blockquote 19,0,0,0,0 –>

Назначение

p, blockquote 20,0,0,0,0 –>

Назначение предохранителя Ампер
1 задний противотуманный фонарь 10
2 очиститель заднего стекла 15
4 датчик охранной сигнализации на водительской двери 15
5 задний левый стоп-сигнал 15
6
7 цепь положительного потенциала оборудования, предохранитель прикуривателя ситроен с5 (в зависимости от комплектации) 20
8
9 передние стеклоподъемники, люк 30
10 клемма цепи положительного потенциала 15
11 дисплей охранной сигнализации, навигатор, кондиционер, телефон 15
12 передний правый стояночный фонарь, задний правый стояночный фонарь 10
13
14 центральный замок 30
15 задний стеклоподъемник 30
16 подрулевые выключатели, блок управления подушек безопасности, блок предохранителей в моторном отсеке 5
17 правый стоп-сигнал 10
18 датчик положения рулевого колеса, датчик положения рычага управления АКПП, диагностический разъем 10
19
20 навигатор, радиоприемник 10
21
22 передний левый стояночный фонарь, задний левый стояночный фонарь 10
23 блок гидравлики подвески, блоки управления ABS 15
24 кондиционер, телефон, система облегчения парковки, щиток приборов, усилитель сигнала телефона 15
25
26 обогреватель заднего стекла 40
G36 усилитель радиоприемника 30
G37 электропривод переднего правого сиденья 30
G38 электропривод переднего левого сиденья 30
G39 обогреватель переднего правого сиденья 30
G40 обогреватель переднего левого сиденья 30

Предохранители и реле под капотом

Основной блок

В моторном отсеке блок находится с левой стороны под защитной крышкой.

p, blockquote 17,0,0,0,0 —>

p, blockquote 18,0,0,0,0 —>

p, blockquote 19,0,0,0,0 —>

Схема

p, blockquote 20,0,0,0,0 —>

p, blockquote 21,0,0,1,0 —>

Назначение

p, blockquote 22,0,0,0,0 —>

Блок защиты цепи силового питания (777)
1A Резерв
1B 70A Монтажный блок предохранителей салона, Блок предпускового подогрева
1C 60A Реле погружных подогревателей 1 и 4
1D 60A Реле погружных подогревателей 2 и 3
1E Резерв
1F 60A Вентилятор системы охлаждения — реле
Блок защиты цепи двигателя (1834)
1 25A ЭБУ системы впрыска
2 15A Цепь питания системы двигателя
3 10A Электромагнитная муфта компрессора кондиционера
4 20A Реле подогрева топлива
Блок защиты цепей силового питания (1841)
2A 60A Блок предохранителей в салоне, Реле потребителей электроэнергии 1
2B Резерв
2C 60A Реле 1 и 2 «+» после замка зажигания, Реле дополнительного отопителя салона
2D 60A Блок предохранителей салона, Охранная сигнализация
2E Резерв
2F 40A Электро вентилятор отопителя и кондиционера

Блок реле

Наличие тех или иных элементов зависит от комплектации автомобиля.

p, blockquote 23,0,0,0,0 —>

p, blockquote 24,0,0,0,0 —>

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Крутая шина
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
