Как расшифровать карту предохранителей в audi a4 b5

Проблемы со стартером на Ауди А4 Б5

Неисправности, связанные с системой электрического питания, классифицируют на электрические и механические. От профессионализма мастера зависит скорость идентификации поломки, сроки проведения ремонта.

К электрическому типу относят:

  • Повреждение изоляционного слоя на проводниковой продукции,
  • Слабая фиксация клемм на контактной плате,
  • Залипание контактов вследствие перегрева,
  • Окисление контактов на концевиках,
  • Короткое замыкание якоря, обмотки,
  • Общая неисправность пускового механизма вследствие попадания влаги в корпус.

Механический тип:

  • Стороннее механическое повреждение ПУ, корпуса, якоря,
  • Износ, деформация зубьев приводного вала, маховика,
  • Заклинивание ПУ,
  • Залипание втягивающего реле из-за перегрева.

Плата с предохранителями на приборной панели слева

Для доступа к предохранителям откройте дверь и снимите крышку. Выглядеть он будет примерно так. Пример доступа на нашем видео в конце статьи.

p, blockquote 3,0,0,0,0 —>

p, blockquote 4,0,0,0,0 —>

Схема

p, blockquote 5,0,0,0,0 —>

p, blockquote 6,0,0,0,0 —>

Описание для автомобилей ауди а4 б8 до 2009 г.

p, blockquote 7,0,0,0,0 —>

1 (5A) Блок управления усилителем рулевого управления
2 (5A) Датчик положения педали сцепления
3 (5A) Блок управления системы дистанционного управления воротами гаража
4 (10A) Блок управления системы слежения за разметкой
5 (5A) Датчик чистоты воздуха, поступающего в отопитель
6 (5A) Правая фара
7 (5A) Левая фара
8 (5A) Блок управления бортовой сети
9 (5A) Внутреннее зеркало заднего вида светозатемнением
10 (5A) Блок управления переключением передач
11 (5A) Обогреватели форсунок омывателя лобового стекла
12 (5A) Система кондиционирования
13 (5A) Электродвигатель насоса системы охлаждения
14 (5A) Датчик положения педали сцепления
15 (20A/25A) Блок управления топливным насосом
16 (5A) Электродвигатель насоса системы охлаждения
17 (30A) Блок управления бортовой сети
18 (10A) Электронный блок управления ABS
19 (25A) Звуковой сигнал
20 (30A) Блоки управления функциями дверей
21 (30A) Электродвигатель очистителя лобового стекла
22 (25A) Электронный блок управления ABS
23 (15A) Блоки управления функциями дверей
24 (5A) Датчик дождя и света
25
26
27 (10A) Электропривод сидений
28 (35A) Блок управления усилителем рулевого управления
29 (5A) Усилитель сигнала антенны
30 (35A) Блок управления бортовой сети
31 (20A) Блок управления бортовой сети
32 (30A) Блок управления бортовой сети
33 (20A) Блок управления электроприводом люка
34 (30A) Блок управления бортовой сети
35 (20A) Солнцезащитная шторка
36 (5A) Противоугонная система

p, blockquote 8,0,1,0,0 —>

Описание для автомобилей ауди а4 б8 после 2009 г.

p, blockquote 9,0,0,0,0 —>

F1 (5A) Блок управления усилителем рулевого управления
F2
F3 (5A) Блок управления системы дистанционного управления воротами гаража
F4 (10A) Блок управления системы слежения за разметкой
F5 (5A) Датчик чистоты воздуха, поступающего в отопитель
F6 (5A) Правая фара
F7 (5A) Левая фара
F8 (5A) блоку управления бортовой сети
F9 (5A) Блок управления поддержанием дистанции (круиз-контроль)
F10 (5A) Датчик положения педали сцепления, блок управления датчиков сцепления,
F11 (5A) Обогреватели форсунок омывателя лобового стекла
F12 (5A) Система кондиционирования
F13 (5A) Разъем телефона
F14 (5A) Кнопка аварийной световой сигнализации, блок управления подушек безопасности, распознание занятости сидения,
F15 (25A) Электронный блок управления ABS
F16 (40A) Стартер
F17 (5A) Внутреннее зеркало заднего вида светозатемнением
F18 (5A) Датчик положения педали сцепления
F19 (20A/25A) Блок управления топливным насосом
F20 (10A) Электродвигатель насоса системы охлаждения
F21 (15A/30A)
F22 (10A) Электронный блок управления ABS
F23 (25A) Звуковой сигнал
F24 (30A) Блоки управления функциями дверей
F25 (30A) Электродвигатель очистителя лобового стекла
F26 (25A) Электронный блок управления ABS
F27 (15A) Блоки управления функциями дверей
F28 (5A) Датчик дождя и освещенности.
F29
F30
F31 (10A) Электропривод сидений
F32 (35A) Блок управления усилителем рулевого управления
F33
F34 (35A)
F35 (20A)
F36 (30A)
F37 (20A) Блок управления электроприводом люка
F38 (30A)
F39 (20A) Солнцезащитная шторка
F40 (5A) Противоугонная система

Оригиналы, аналоги, артикулы и цены

Артикул / название / ОЕМ/ индекс Цена (Руб.)
СТАРТЕР
AINDE CGB-61434, 440838 От 7100
ARTEC 48212368, 48212723 –/–
AUTOTECHNIK A 16330 –/–
AUTOTEAM SBO106A –/–
BORG & BECK BST2323 –/–
BOSCH 0001107068, 0001107073, 0986016330, 0986016337, 0986019477, F042002028 –/–
CASCO CST10106AS –/–
CEVAM 3532 –/–
CV PSH 200.509.092 –/–
DA SILVA 025680, D025680, JD025680, MSQ0205 От 7500
DELCO REMY DRS6330, RAS37441, RS37441 –/–
DRI 311049092 –/–
EAI 11701 –/–
EDR 916330, EF10336, EF10336A, WS37441 –/–
ELSTOCK 26-1434 –/–
ERA RE8678N, 220004 –/–
EUROTEC 11016330 –/–
КОМПЛЕКТУЮЩИЕ
BUGIAD BSP20801 От 500 – 700
DELLO 30101080947, 3090508494B0 –/–
30905054656, 30905015454, 3090504565 –/–
FEBI 18646, 19864, 12582, 36847 –/–
HANS PRIES 108713, 110590 –/–
HELLA 6JK 00723031, 70513139, 70513146 –/–
HOFFER 6647011 –/–
JP GROUP 1190400800 –/–
MAGNETI MARELLI 000050035010 –/–
MAXGEAR 63-0013, 63-0028 –/–

Совместимость и работоспособность агрегатов от производителей, не указанных в списке, не гарантирована.

Блок реле и предохранителей №2 Ауди A4 (B7)

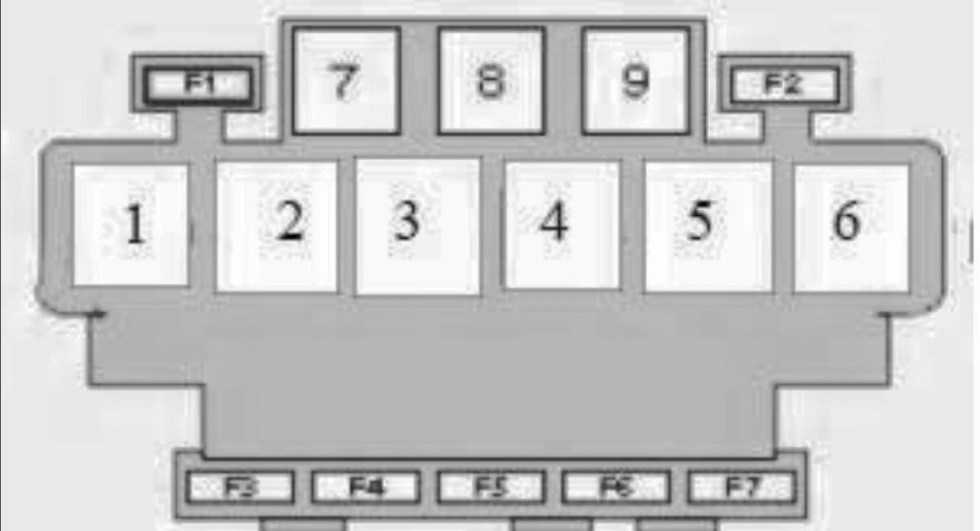

Блок предохранителей и реле №2 Ауди А4 (B7)

Блок реле и предохранителей №2 Audi A4 B7 располагается в салоне автомобиля в подрулевом пространстве с левой стороны по ходу движения. Для доступа к Блоку реле №2 необходимо демонтировать обшивку подрулевого пространства.

Назначение реле и предохранителей
1 Реле топливного насоса
2 Реле усилителя рулевого управления
3 Реле двухтонального звукового сигнала
4 Реле вакуумного насоса усилителя тормозов
5 Свободный разъем
6 Реле вспомогательных систем зажигания
7 Свободный разъем
8 Свободный разъем
9 Свободный разъем
F1 Свободный разъем
F2 Термопредохранитель электропривода солнцезащитной шторки заднего стекла (10А)
F3 Свободный разъем
F4 Термопредохранитель электропривода задних стеклоподъемников (30А)
F5 Электропривод регулировки сидений (10А)
F6 Термопредохранитель электропривода передних стеклоподъемников (30А)
F7 Предохранитель электрооборудования прицепа (30А)

Плата с предохранителями на приборной панели справа

Расшифровка схемы

1  ST1
2
3
4
5 (5A) Блок управления электрооборудованием рулевой колонки
6 (5A) Выключатель системы курсовой устойчивости (ESP)
7 (5A) Диагностический разъем (DLC)
8 (5A) Шина данных CAN, блок управления шлюзом
9 (5A) Нагреватель охлаждающей жидкости
10
11
12
1 (5A) Аудиосистема — ST2
2 (5A) Многофункциональный переключатель
3 (5A/20A)
4 (5A) Блок управления комбинацией приборов
5 (5A) Шина данных CAN, блок управления шлюзом
6 (5A) Система дистанционного управления центральным замком и запуска двигателя (keyless entry and start)
7 (5A) Выключатель фар
8 (40A) Блок управления электродвигателем вентилятора кондиционера/отопителя
9 (5A) Блок управления блокировкой рулевой колонки
10 (10A) Электронный блок управления кондиционером
11 (10A) Диагностический разъем (DLC)
12 (5A) Блок управления электрооборудованием рулевой колонки

Проблемы при оплате банковскими картами

Предохранители и реле daewoo nexia

Иногда при оплате банковскими картами Visa / MasterCard могут возникать трудности. Самые распространенные из них:

  1. На карте стоит ограничение на оплату покупок в интернет
  2. Пластиковая карта не предназначена для совершения платежей в интернет.
  3. Пластиковая карта не активирована для совершения платежей в интернет.
  4. Недостаточно средств на пластиковой карте.

Для того что бы решить эти проблемы необходимо позвонить или написать в техническую поддержку банка в котором Вы обслуживаетесь. Специалисты банка помогут их решить и совершить оплату.

Вот, в принципе, и все. Весь процесс оплаты книги в формате PDF по ремонту автомобиля на нашем сайте занимает 1-2 минуты.

Расположение основного блока предохранителей

Автомобильные предохранители — это класс предохранителей, используемых для защиты проводки и электрического оборудования транспортных средств. Как правило, они рассчитаны на работу в цепях с напряжением не более 32В постоянного тока, но некоторые типы рассчитаны на работу в электрических системах с напряжением 42В.

Расположен основной блок предохранителей А4 Б5 в салоне автомобиля с левой стороны под нижней крышкой в конце приборной панели. Вставив отвертку в прорезь под крышкой, поддернув ее, можно получить доступ к блоку. Кривошипная рукоятка для ручного управления люком с электроприводом закреплена на внутренней стороне крышки блока предохранителей. В ряду с правой стороны предусмотрены два резервных предохранителя.

Схема предохранителей Ауди А4 Б5 указана на рисунке

Читать также Разболтовка колес и ремонт автомобиля Ауди A6 C6

Блок реле №3 Ауди А4 (B5)

Блок реле и предохранителей №3 Ауди А4 (B5) является дополнительным блоком, который присутствует исключительно в автомобилях с дизельными двигателями. Блок реле №3 располагается в моторном отсеке автомобиля в зависимости от расположения руля.В автомобилях европейского рынка блок располагается с левой стороны по ходу движения автомобиля. Для доступа к реле необходимо отщелкнуть защелки и открыть защитную крышку.

Назначение реле и предохранителей
1 Реле 2 подогревателя охлаждающей жидкости двигателя (дизель) – высокая мощность
2 Реле 1 нагревателя охлаждающей жидкости двигателя (дизель) – низкая мощность
3 Реле управления двигателем
F1 Свободный разъем
F2 (15A) Управление двигателем
F3 (15A) Управление двигателем
F4 (50A) Нагреватель охлаждающей жидкости двигателя 2 (1,9TDI)
F5 (25A) Подогреватель охлаждающей жидкости двигателя (1,9 TDI)
F6 (80A) Свечи накаливания (1,9TDI)

4-цилиндровый двигатель

1. Отсоедините отрицательный кабель (-) аккумуляторной батареи.

Предостережение: Соблюдайте указания Раздела Замена аккумуляторной батареи.

4. Отсоедините провод клеммы В+ (2) от стартёра.

5. Рассоедините разъём клеммы 50 (1).

6. При необходимости, снимите изолятор на положительном выводе стартёра.

7. Отсоедините хомут (4) кабеля.

8. Бензиновый двигатель: Отсоедините держатель (3).

9. Выверните болты (1) и (2) и выньте стартёр вперед.

1. Закрепите стартёр моментом 45Нм

(винт М10) или 65Нм (винт М12) на КПП.

2. Закрепите провод клеммы В+ моментом 16Нм

на стартёре.

3. Дальнейшая установка выполняется в последовательности, обратной снятию.
