Расшифровка блоков предохранителей Volkswagen Passat B3

Номер	Номинальный ток, A	Назначение предохранителя
Блок предохранителей в передней панели слева
1	10	Ближний свет — левая фара Корректор дальнего света
2	10	Ближний свет — правая фара Корректор дальнего света
3	10	Освещение щитка приборов и номерного знака
4	15	Стеклоочиститель — заднее стекло ЭБУ дорожного просвета
5	15	Система очистки и омывания стекол
6	20	Вентилятор отопителя Система кондиционирования
7	10	Стояночный и габаритный огонь — правый
8	10	Стояночный и габаритный огонь — левый
9	20	Обогрев заднего стекла Обогрев наружных зеркал
10	15	Противотуманные фары и огни
11	10	Дальний свет — левая фара Сигнализатор дальнего света
12	10	Дальний свет — правая фара
13	10	Звуковой сигнал Вентилятор радиатора (дополнительное отключение)
14	10	Задние ходовые огни Обогрев жиклеров омывателей Электрозеркала Система поддержания постоянной температуры Обогрев сиденья водителя
15	10	Система управления двигателем (режимы работы)
16	15	Панель приборов
17	10	Указатели поворотов — фонари
18	20	Топливный насосКислородный датчик
19	30	Вентилятор системы охлажденияКондиционер — реле
20	10	Стоп-сигнал Система регулирования скорости
21	15	Освещение в салоне Панель приборов Магнитола Часы Система центрального замка Прикуриватель
22	10	Магнитола

www.avtocar.su

Где предохранитель головного устройства на Форд Транзит?

Мы будем сейчас поиск предохранителя в головном устройстве вашего Ford Transit . Предохранитель обычно представляет собой предохранитель на 15 ампер синего цвета. Тем не менее, в зависимости от типа автомобильного радиоприемника, оно может находиться в двух разных местах. Обычно он подключается к 12-вольтовой розетке на центральной консоли. Мы узнаем два места где предохранитель автомагнитолы вашего Ford Transit можно определить.

Установка предохранителя штатной магнитолы на Форд Транзит

.Если у вас все еще есть оригинальное головное устройство на Ford Transit, предохранитель должен быть во внутреннем блоке предохранителей вашего автомобиля . Он должен быть за пластиковой крышкой рядом с сиденьем водителя. Если вы не можете найти его, обратитесь к руководству по эксплуатации вашего автомобиля. Вот шаги, которых нужно придерживаться до конца процесса:

Прочтите инструкцию на крышке блока предохранителей

узнать предохранитель автомагнитолы вашего Ford Transit , следует отметить как «Радио» или «звуковая система»

Осторожно извлеките предохранитель автомагнитолы и проверьте его состояние.

Если он неисправен, замените его новым предохранителем. , в любом другом случае отнесите автомобиль к своему технику, чтобы он мог более внимательно изучить причину вашей проблемы.

После замены предохранителя автомобильного радио соберите и проверьте автомобильное радио.

Замена предохранителя на головном устройстве другого производства на Форд Транзит

Наконец, мы выясним обстоятельства автомобильного радио, купленного в магазинах, и как обнаружить предохранитель автомагнитолы на Ford Transit в этом сценарии . Вот несколько шагов, которые нужно выполнить, чтобы получить доступ к этому предохранителю:

• Снимите автомагнитолу с вашего Ford Transit , как правило, вам придется использовать перфоратор, чтобы разблокировать кронштейны на всех четырех углах радиоприемника.
• За автомобильным радиоприемником вашего Ford Transit вы должны увидеть на проводах питания один черный блок предохранителей, откройте его, в нем вы обнаружите предохранитель автомобильного радиоприемника вашего Ford Transit.
• Это предохранитель из прозрачного стекла, так что теперь у вас будет возможность для замены предохранителя на вашем Ford Transit

Теперь ты знаешь как найти предохранитель автомобильного радиоприемника , если вы ищете других предохранители, такие как предохранитель стартера на Ford Transit, или предохранитель рупора, не думайте дважды, чтобы ознакомиться с нашими статьями, посвященными этим предохранителям.

Если вам нужно больше путеводителей по Ford Transit, перейдите на наш Ford Transit категория.

Расположение блока предохранителей

Предохранительный модуль автомобиля VolksWagen Passat B3 расположен в салоне, с водительской стороны, под нижней полкой приборной панели. Для доступа к блоку нужно снять полку, в более поздних моделях, модуль закрыт кожухом. После его снятия, можно открутить боковые фиксаторы и полностью снять блок предохранителей и реле.

Вместе с предохранителями, на салонном блоке смонтированы реле, а на обратной стороне полки нанесена схема расположения элементов модуля.

Для снятия предохранителя можно воспользоваться специальными пластиковыми щипцами. Реле вытаскиваются руками, перед демонтажем некоторых элементов нужно удалить пластиковый фиксирующий поясок.

Проверка и замена предохранителей

Для проверки работоспособности плавкого предохранителя, можно воспользоваться прибором — мультиметром или провести визуальный осмотр. При наличии повреждений плавкого элемента или следов металла на корпусе, а также деформации корпуса, исследуемый предохранитель нужно заменить.

Замена плавких элементов производится с соблюдение указанного номинала силы тока. Недопустимо вместо предохранителей использовать проволоку или другие токопроводящие элементы. Нарушение этих правил может привести к повреждению защищаемой электроцепи и прибора, оплавлению проводки или выходу из строя других предохранителей, связанных с поврежденным.

1 поколение

Места расположения блоков

1 — Главный блок — находится в задней части моторного отсека со стороны водителя, рядом с упором капота.

2 — Дополнительный блок — расположен в задней части моторного отсека со стороны пассажира либо над бардачком, доступ к нему возможен после открытия крышки вещевого ящика.

Вариант 1

Вариант 2

Главный блок

Фото пример

Схема

Вариант 1

Описание

1 (20 А)	Левая фара (дальний свет). Левая фара головного света
2 (20 А)	Правая фара (дальний свет). Правая фара головно­го света
3 (10 А)	Левая фара (ближний свет)
4 (10 А)	Правая фара (ближний свет)
5 (10 А)	Левая фара и левый задний фонарь (габаритный свет)
6 (10 А)	Правая фара и правый задний фонарь (габаритный свет)
7 (15 А)	Плафоны освещения салона. Фонари освещения номерного знака
8 (15 А)	Блок управления кондиционером. Элемент обогре­ва ветрового стекла. Регулятор положения кузова
9 (30 А)	Электродвигатели очистителя и омывателя фар. Электро замок задней двери багажного отделения
10 (20 А)	Система централизованной блокировки замков дверей. Плафоны освещения салона. Часы. Элек­тро двигатели регулировки положения наружных зеркал заднего вида. Радиоприемник
11 (30 А)	Нагнетательный насос кондиционера
12 (10 А)	Контрольная лампа аварийной сигнализации
13 (30 А)	Элемент обогрева передних сидений. Передний и задний прикуриватели
14 (30 А)	Звуковой сигнал
15 (30 А)	Электродвигатели очистителя и омывателя ветро­вого стекла
16 (30 А)	Элемент обогрева заднего стекла. Элемент обог­рева наружных зеркал заднего вида
17 (20 А)	Противотуманные фары
18 (30 А)	Электродвигатель вентилятора отопителя
19	Резервный
20 (15 А)	Указатели поворотов. Лампы света заднего хода
21 (15 А)	Лампы стоп-сигнала
22 (10 А)	Электрические цепи контрольных приборов и орга­нов управления
23 (30 А)	Электродвигатели стеклоподъемников передних дверей. Электродвигатель привода люка в крыше
24 (30 А)	Электродвигатели стеклоподъемников задних две­рей. Электродвигатели регулировки положения задних сидений

Реле

• I— реле зажигания после включения зажигания;
• II—реле включения обогрева заднего стекла;
• III—реле включения стек­лоподъемников и электродвигателя люка в крыше;
• IV—реле контрольной лампы незастегнутых ремней безопасности;
• V — реле-прерыватель стеклоочистителей;
• VI—реле очистителя заднего стекла;
• VII—реле включения очистителя и омывателя фар;
• VIII — реле времени включения плафонов;
• IX—реле включения электродвигателей регулировки задних сидений;
• X — реле включения дальнего света фар;
• XI—реле зажигания при работающем двигателе;
• XII — реле блокировки стартера для автомобилей с автоматической КП;
• А, Е —реле включения ближнего света фар на варианте для Швеции;
• В —резерв;
• С — реле включения звуковых сигналов;
• О—реле открытия крышки багажника;
• F—реле включения ближнего света фар;
• G — реле включения обогрева сидений;
• Н — реле включения противотуманных фар

Вариант 2

Назначение

1	15А Противотуманные фары
2	5А Габаритный свет левый и освещение номерного знака
3	10А Переключатель света
4	10А Правый габаритный свет и корректор света фар
5	10А Левый ближний свет
6	30А Регулировка сидений
7	25А Стеклоочистители и стеклоомыватели
8	5А Радиоприемник
9	15А Звуковой сигнал
10	15А Дальний свет левый
11	15А Дальний свет правый
12	5А Габаритный свет левый
13	20А Замок зажигания
14	20А Вентилятор системы отопления
15	10А Задний противотуманный фонарь
16	20А Обогреватели сидений
17	20А Прикуриватель
18	Резервный
19	15А Омыватели фар
20	20А Обогреватель заднего стекла
21	10А Зеркало заднего вида с электрообогревом
22	10А Противоугонная сигнализация
23	10А Освещение комбинации приборов
24	15А Центральный замок и освещение салона
25	25А Электролюк
26	30А Электро стеклоподъемник передних дверей
27	10А Стоп-сигнал
28	30А Электро стеклоподъемник задних дверей
29	10А Указатели поворотов и фонари заднего хода

20А	Электронасос подсистемы управления впрыском топлива КСУД
30А	Электродвигатель вентилятора
20А	Система антиблокировки тормозов
30А	Электродвигатель насоса системы ан­тиблокировки тормозов
30А	Реле времени включения обогрева вет­рового стекла
30А	Элемент обогрева ветрового стекла
30А	Электродвигатели регулировки положе­ния передних сидений
20А	Регулятор положения кузова
15А	Датчик концентрации кислорода на ав­томобилях с нейтрализатором отрабо­тавших газов

2 поколение

Схема расположения блоков

p, blockquote 22,0,0,0,0 —>

1. Дополнительный блок предохранителей
2. Дополнительный блок реле под панелью приборов
3. Главный блок предохранителей
4. Дополнительный блок реле в моторной отсеке

Главный блок

p, blockquote 27,0,0,0,0 —>

R1	Реле прерывистого режима работы очистителя заднего стекла
R2	Реле прерывистого режима работы очистителя лобового стекла
R3	Реле ближнего света фар
R4	Реле обогревателя заднего стекла
R5
R6	Реле лампы освещения салона
R7	Реле дальнего света фар
R8
R9
R10	Реле 1 противотуманных фар
R11	Реле звукового сигнала
R12	Реле выключателя запрещения запуска
R13	Реле электропривода стеклоподъемников
R14	Перемычка
R15	Реле системы освещения в дневное время
1	(15A) Противотуманные фары, подогреватели зеркал заднего вида на дверях
2	(5A) Передние габариты, лампы подсветки номерного знака
3	(10A) Выключатель освещения
4	(10A) Правая фара — ближний свет, корректор фар
5	(10A) Ближний свет — левая фара
6	(30A) Электропривод сиденья
7	(25A) Омыватель/ очиститель лобового стекла, омыватели фар
8	(5A) Аудиосистема, блок управления противоугонной системы
9	(15A) Звуковой сигнал
10	(10A) Дальний свет — левая фара
11	(10A) Дальний свет — правая фара
12	(5A) Передний габарит — правый
13	(20A) Замок зажигания
14	(15A) Стоп — сигналы, система поддержания скорости, система управления КПП
15	(10A) Задние противотуманные фонари
16	(20A) Обогреватель сидений
17	(20A) Прикуриватель
18	(10A) Правая фара ближнего света
19	(20A) Омыватель фар
20	(20A) Обогреватель заднего стекла
21	(10A) Обогреватели зеркал заднего вида на дверях
22	(20A) Центральный замок
23	(5A) Подсветка комбинации приборов, часы, лампы подсветки номерного знака
24	(10A)Лампы освещения салона, аудиосистема
25	(30A) Электропривод стеклоподъемников, многофункциональный блок управления
26	(30A) Электропривод стеклоподъемников- перед. Электропривод сидений, электропривод зеркал заднего вида на дверях
27	(10A) Система SRS, система ABS
28	(30A) Люк, электропривод стеклоподъемников — зад.
29	(25A) Электродвигатель вентилятора отопителя

Дополнительный блок

p, blockquote 31,0,0,0,0 —>

30	20А Регулировка дорожного просвета
31	3А Блок управления EEC IV
32	30А Антиблокировочное устройство (насос 2)
33	20А Усилитель рулевого управления
34	15А Реле управления режимами работы двигателя
35	30А Вентилятор радиатора
36	3А Блок управления антиблокиробочным устройством
37	20А Управление режимами работы двигателем
38	30А Обогреватель правой стороны ветрового стекла
39	Резервный
40	10А Лямбда-зонд
41	30А Обогреватель левой стороны ветрового стекла
42	15А Топливный насос высокого давления
43	Резервный
44	30А Вентилятор радиатора
45	10А Аварийная световая сигнализация
46	30А Блок управления анти блокиробочным устройством
47	30А Антиблокировочное устройство (насос 1)
I	80А Напряжение к главному блоку предохранителей
II	60А Напряжение к главному блоку предохранителей
III	60А Напряжение к главному блоку предохранителей
IV	50А Свечи накаливания дизельного двигателя

p, blockquote 32,0,0,0,0 —>

• R16 — Антиблокировочное устройство
• R17 — Топливный насос высокого давления
• R18 — Обогреватель ветрового стекла
• R19 — Управление режима работы двигателя
• R20 — Регулировка дорожного просвета
• R21 — Замок зажигания
• R22 — Вентилятор радиатора
• R23 — Вентилятор радиатора или кондиционера
• R24 — Кондиционер
• R25 — Кондиционер

Электрическая схема автомобиля ФОРД СКОРПИО

Сборник схем электрооборудования Форд Скорпио. Все схемы в хорошем качестве. Показаны основные модули — аккумуляторная батарея; топливный насос; реле питания; выключатель зажигания и другие. Увеличить размер электросхемы нужного узла можно кликнув на картинку. Материал предназначен для самостоятельного ремонта и текущего обслуживания автомобиля Форд. Начало сборника схем Ford Scorpio смотрите тут.

Схема внешнего освещения автомобиля Форд Скорпио

Электросхемы сигнализации и предупреждения

Внутреннее освещение салона Форд Скорпио

Схемы очистителей и омывателей стёкол

Схема центрального замка авто

Электросхема управления стеклоподъёмниками Форд

Схема системы ABS

Предупреждающие сигналы и индикаторы Форд Скорпио

Схема автомагнитолы автомобиля

Источник

Причины выхода из строя предохранителей

Чаще всего поломки происходят по следующим причинам:

• Небрежное отношение к расписанию планового техосмотра;
• Некачественный ремонт (недоделки, ремонт у самоучек или недостаточно квалифицированных автомехаников);
• Износ, механические повреждения;
• Повреждение изоляции электропроводки авто;
• Короткие замыкания;
• Окисление и попадание конденсата на платы;
• Отход контактов клемм.

Предохранители никогда не выходят из строя по случайности, к этому ведет обычно целая цепочка нарушений в работе электросистемы. Также в значительной мере в этом виновата жадность автовладельцев, стремление сэкономить на оригинальных запчастях и ремонте — редко можно встретить аналоги, которые бы не уступали по качеству оригиналу.

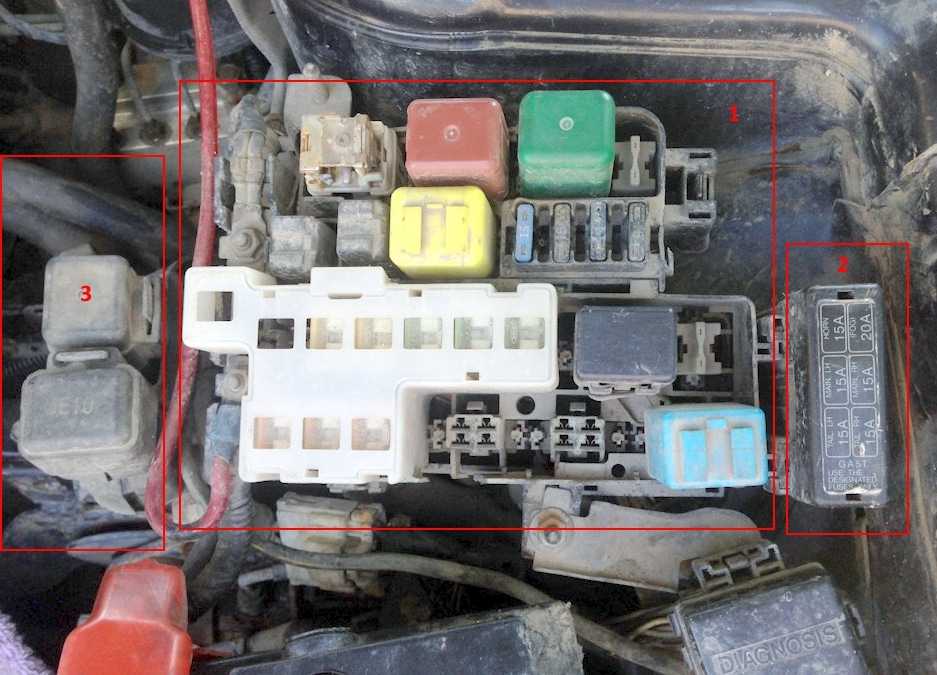

Блок предохранителей в моторном отсеке

В моторном отсеке можно установить несколько блоков предохранителей и реле:

1. Основной блок

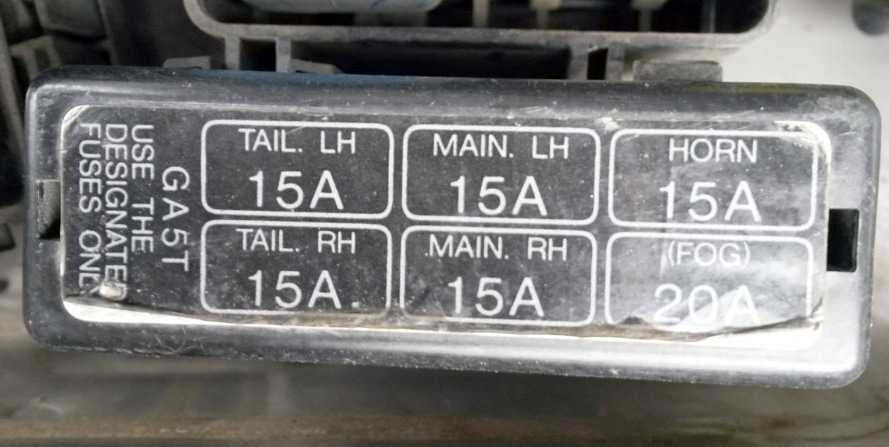

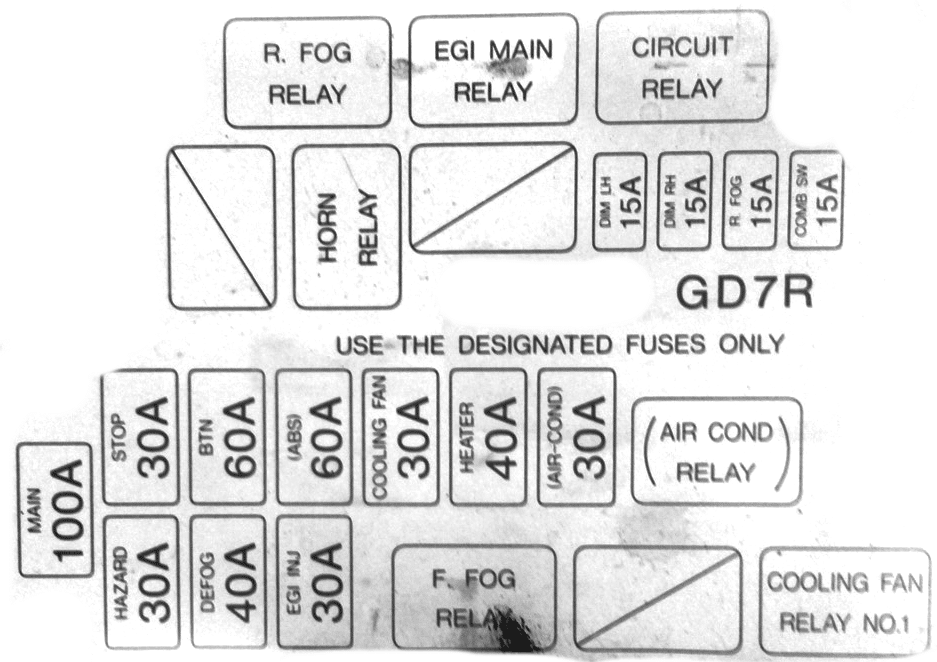

2. Дополнительный
3. Реле

Основная коробка

Расположен в левой части моторного отсека, рядом с аккумуляторной батареей. Фактическое назначение будет на вашей защитной обложке.

Диаграмма

Деловое свидание, встреча

• ГЛАВНЫЙ — главный предохранитель 100 А
• ОПАСНОСТЬ — сигнализация 30А
• DEFOG — 40А обогрев заднего стекла
• EJI INJ — система впрыска топлива 30A
• F.FOG RELAY — реле передних противотуманных фар
• COLING FAG RELAY NO1 — реле вентилятора охлаждения
• СТОП — стоп-сигналы 30А
• БТН — 60А дверные замки, сиденья с электроприводом
• ABS — 60A Антиблокировочная тормозная система (ABS)
• COLING FAG — вентилятор охлаждения 30A
• ОБОГРЕВАТЕЛЬ — отопитель 40А, кондиционер
• AIR COND — кондиционер 30А
• AIR COND RELAY — реле кондиционера
• HORN RELAY — реле звукового сигнала
• DIM LH — 15A ближний свет левая фара
• DIM RH — 15A ближний свет правая фара
• R.FOG — 15A задние противотуманные фары
• COMB SW — 15A для рулевых переключателей и дворников
• R.FOG RELAY — реле задних противотуманных фар
• EGI MAIN RELAY — реле управления двигателем
• CIRCUIT RELAY — реле топливного насоса

Дополнительная коробка

Диаграмма

Обозначение

• TAIL LH — 15A Размеры слева
• TAIL RH — 15A Размеры справа
• MAIN LH — 15A Фара левая
• MAIN RH — 15A Фара правая
• РОГ — сигнал 15А
• FOG — 20A Противотуманные фары

Реле

В зависимости от региона доставки индивидуальные реле располагаются как рядом с основным блоком, так и с правой стороны моторного отсека.

Сюда можно установить реле вентилятора охлаждения, реле обогрева, реле противотуманных фар и т. Д.

Реле Мондео

Выключатели автомобиля следует рассматривать отдельно. Переключатели отвечают за напряжение на нагруженные агрегаты и приборы. Без них выполнить подключение устройств было бы невозможно.

Реле кондиционера

Подача напряжения на аппаратную часть устройства выполняется от реле 3. Питание муфты компрессора кондиционера выполнено от вставки 4.

Реле вентилятора

Питание обдува радиатора происходит от выключателей 2 и 5, для высокой и низкой скорости вращения агрегата. В некоторых версиях авто, вставки монтируются отдельно – на левом крыле машины.

Реле стартера

Активируется от замка зажигания и последовательно через реле 6. Втягивающее устройство стартового механизма выполнено на машине стандартно и установлено в его корпусе.

Реле зарядки

Аналогично выполняется защита батареи от перезаряда. Релюшка цепляется возле АКБ и выполняет свои функции.
