Предохранители и реле ford ka, 1997 — 2007

Блок под капотом

Он находится под защитной крышкой, с тыльной левой стороны подкапотного пространства, рядом со стойкой.

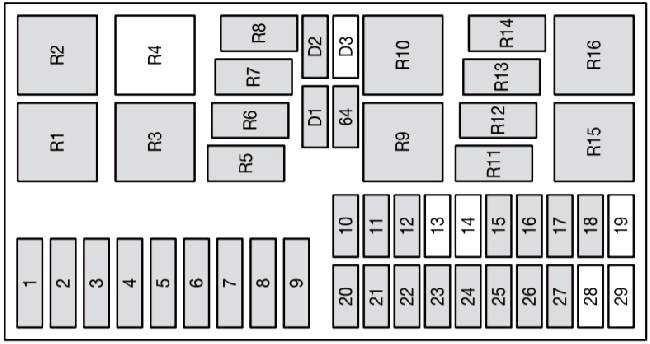

Схема

Назначение предохранителей

1 40А Главная цепь бортового электроснабжения
2 30А Вентилятор системы охлаждения (кондиционер)
3 30А Вентилятор системы охлаждения (2.0L)
4 50А Обогрев лобового стекла
5 60А Свеча накаливания дизеля
6 30/50А Вентилятор радиатора (кондиционер)
7 40А Основная подача электроэнергии в электрическую систему автомобиля
8 30А Замок зажигания, стартер
9 20А Блок управления двигателем
10 10А Контроль заряда батареи, диагностический разъем
11 30А ABS
12 15А Топливный насос, насос высокого давления (дизель)
13 30А Стеклоочиститель (омываетль) фар
14 10А Дневные ходовые огни
15 10А Муфта компрессора кондиционера
16 10А Ближний свет (левая сторона)
17 10А Ближний свет (правая сторона)
18 10А Питание лямбда-зонд, подогреваемый кислородный датчик
19 10А Дневной свет (габаритные огни)
20 10А Управление двигателем
21 20А ABS
22 15А Дневной свет (ближний свет)
23 20А Вспомогательный отопитель, резервное питание противоугонной системы (ST170)
24 30А Свечи накаливания, сабвуфер (ST170)
25 15А Дневные ходовые огни
26 10А Дальний свет (слева)
27 10А Дальний свет (справа)
28 10А Обогрев лобового стекла, питание подогрева (дизель)
29 30А Вентилятор радиатора (кондиционер)
64 30А Мотор отопителя
D1 Диод блока управления двигателем
D2 Диод вентилятора системы охлаждения
D4 Диод системы охлаждения

Расшифровка реле

R1 Зажигание
R2 Свечи накаливания, Насос вторичного воздуха
R3 Обогрев лобового стекла, Вентилятор системы охлаждения
R4 Омыватели фар
R5 Дальний свет
R6 Ближний свет
R7 Топливный насос
R8 Блок управления двигателем
R9 Вентилятор системы охлаждения, Предварительный подогрев
R10 Свечи накаливания, Вентилятор системы охлаждения 2
R11 Кондиционер
R12 Дневные ходовые огни
R13 Противотуманный свет, Стартер
R14 Ксеноновые лампы
R15 Вентилятор системы охлаждения (высокая скорость)
R16 Вентилятор системы охлаждения (низкая скорость)

Оплата через PayPal

После выбора оплаты через PayPal запустится платежная система PayPal, где требуется выбрать способ оплаты банковская карта или аккаунт PayPal.

Если у Вас уже есть аккаунт PayPal, то Вам необходимо зайти в него и осуществить платеж.

Если у Вас нет аккаунта в PayPal, и Вы хотите оплатить с помощью банковской карты через PayPal, Вам необходимо нажать на кнопку «Create an Account (Создать аккаунт)» — на рисунке показано стрелочкой.

После чего PayPal предложит вам выбрать Вашу страну и указать данные кредитной карты.

После указания данных, необходимых для осуществления платежа, надо нажать на кнопку «Pay Now (Оплатить)».

Тормозная система

  • Установка бачка тормозной жидкости Форд KA
  • Поменять блок абс Форд Ка
  • Установка датчика абс Ford KA
  • Заменить задние тормозные диски Форд KA своими руками
  • Заменить задние тормозные колодки Ford KA
  • Замена колодок ручника Ford Ка
  • Как заменить передние тормозные диски Ford Ка своими руками
  • Поменять передние тормозные колодки Ford KA
  • Поменять ручник Ford Ка своими руками
  • Заменить тормозной цилиндр Ford KA
  • Заменить тормозную жидкость Ford KA своими руками
  • Поменять тормозные трубки Форд Ка
  • Установка тормозных шлангов Ford KA
  • Установка троса ручника Форд Ка
  • Заменить трос ручного тормоза Форд Ка своими руками

Предохранители и реле под капотом

Сам блок расположен рядом с аккумуляторной батареей.

p, blockquote 4,0,0,0,0 —>

Схема предохранителей

p, blockquote 5,0,1,0,0 —>

p, blockquote 6,0,0,0,0 —>

Расшифровка

p, blockquote 7,0,0,0,0 —>

  1. 20 А Жилой прицеп
  2. 20 A Топливный насос
  3. 10 A Левая фара ближнего света
  4. 10 A Правая фара ближнего света
  5. 10 A Диагностический разъем
  6. 10 A Иммобилайзер двигателя
  7. 10 A Левая фара дальнего света
  8. 10 A Правая фара дальнего света
  9. 25 A Группа вентиляторов охлаждения двигателя 1-120 W.
  10. 30 А Насос омывателя фар, противотуманные фары
  11. 20 А Дополнительная система отомпления
  12. 5 А Таймер омывателя фар
  13. 15 A Кислородный датчик каталитического нейтрализатора, погрев лямбда зонда
  14. 40 А Кондиционер воздуха, вентилятор салона
  15. 30 — 50 А Группа вентиляторов охлаждения двигателя 1-180 W.

MF1 20A — Реле системы впрыска, MF2 30A — Реле системы впрыска, MF3 30A — Вентилятор салона, MF4 40А — Компьютер ABS.

p, blockquote 8,0,0,0,0 —>

p, blockquote 10,1,0,0,0 —>

Схема реле

p, blockquote 11,0,0,0,0 —>

p, blockquote 12,0,0,0,0 —>

Обозначение реле

p, blockquote 13,0,0,0,0 —>

  • R 1030 — Информация о работающем двигателе
  • R 1502 / 1503 / 1504 — Реле вентиляторов
  • R 5400 — Реле омывателя фар
  • R 8016 — Реле впрыска
  • R 2665 — Реле противотуманных фар

Проблемы при оплате банковскими картами

Иногда при оплате банковскими картами Visa / MasterCard могут возникать трудности. Самые распространенные из них:

  1. На карте стоит ограничение на оплату покупок в интернет
  2. Пластиковая карта не предназначена для совершения платежей в интернет.
  3. Пластиковая карта не активирована для совершения платежей в интернет.
  4. Недостаточно средств на пластиковой карте.

Для того что бы решить эти проблемы необходимо позвонить или написать в техническую поддержку банка в котором Вы обслуживаетесь. Специалисты банка помогут их решить и совершить оплату.

Вот, в принципе, и все. Весь процесс оплаты книги в формате PDF по ремонту автомобиля на нашем сайте занимает 1-2 минуты.

Если у Вас остались какие-либо вопросы, вы можете их задать, воспользовавшись формой обратной связи, или написать нам письмо на [email protected].

Трансмиссия

  • Снятие вилки сцепления Форд KA
  • Поменять воздушный фильтр Ford Ка
  • Заменить датчик скорости Форд Ка своими руками
  • Ремонт диска сцепления Форд Ка своими руками
  • Заменить коробку передач Форд KA
  • Ремонт крестовины карданного вала Ford Ка
  • Как заменить масло в коробке передач Форд KA
  • Поменять масляный фильтр Ford Ка своими руками
  • Заменить наружную гранату Форд Ка
  • Снятие педали сцепления Ford Ка
  • Замена привода спидометра Форд Ка
  • Поменять пыльник внутреннего шруса Ford KA
  • Ремонт пыльника на гранате Форд Ка своими руками
  • Установка пыльника наружного шруса Ford Ка
  • Поменять рычаг переключения передач Форд Ка своими руками
  • Установка салонного фильтра Форд KA
  • Как поменять сальник заднего моста Ford Ка
  • Установка сальника коробки передач Форд Ка
  • Установка сальника кпп Форд KA
  • Замена сальника полуоси Ford Ка своими руками
  • Поменять сальник привода Форд KA
  • Установка сальника редуктора Форд KA
  • Поменять топливный фильтр Ford Ка
  • Ремонт троса сцепления Ford KA
  • Замена фильтра акпп Форд Ка
  • Как поменять фильтр двигателя Ford KA
  • Ремонт фильтра кондиционера Форд Ка
  • Снять цилиндр сцепления Ford KA

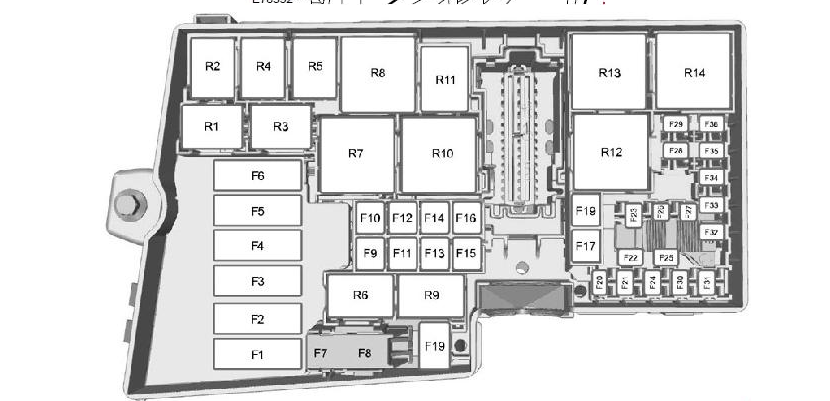

Схема расположения предохранителей в монтажном блоке Ford Focus

Предохранители в монтажном блоке Ford Focus располагаются следующим образом:

1 50
60
2004-2007: Вентилятор системы охлаждения
40 2007-2010: Вентилятор системы охлаждения
2 80 Рулевое управление с усилителем
3 60 Блок предохранителей в салоне
4 60 Блок предохранителей в салоне
5 80 Вспомогательный отопитель
6 60 Дизель: Свечи накаливания
7 30 ABS, насос системы динамической стабилизации
8 20 ABS, клапаны системы динамической стабилизации
9 20 Блок управления двигателем
10 30 Блок управления отопителем
11 20 Замок зажигания
12 40 Реле зажигания (15l)
13 20 Стартер
14 40 Обогрев лобового стекла, правая сторона
15 30 Реле вентилятора системы охлаждения (Sigma – только варианты без A/C)
16 40 Обогрев ветрового стекла, левая сторона
17 30 Электронный стояночный тормоз (EPB)
18 30 Инвертирующий усилитель мощности
19 10 ABS
20 15 Звуковой сигнал
21 20 Дизель: Вспомогательный отопитель
22 10 Модуль усилителя рулевого управления
23 30 Омыватели фар
24 15 Дизель: Предпусковой подогреватель
25 10 Реле зажигания
26 10 2004-2007: Блок управления автоматической коробкой передач
15 2007-2010: Блок управления автоматической коробкой передач
10 ST, RS: Модуль управления силовым агрегатом (PCM)
27 10 Муфта компрессора кондиционера
28 10 Дизель: Свечи накаливания
29 10 Система раздельного климат-контроля
30 3 Блок управления двигателем, блок управления автоматической коробкой передач
31 10 Интеллектуальная зарядка аккумуляторной батареи
32 10 2004-2007:16V+VCT: Вентиляция
10 2007-2010: Интеллектуальная зарядка аккумуляторной батареи
10 ST, RS: Форсунки
33 10 Бензин: Подогреваемые кислородные датчики
10 Дизель: Перепускной клапан промежуточного охлаждения воздуха
20 ST, RS: Подогреваемые кислородные датчики
34 10 Petrol: Форсунки, катушки зажигания
10 2004-2007:Дизель: Топливный насос
35 10 Блок управления двигателем, клапаны
36 10 Блок управления двигателем
Реле
R1 Блокировка стартера (автоматическая коробка передач)
R2 Звуковой сигнал
R3 Лампы заднего хода (автоматическая коробка передач)
R4  –
R5 Дизель: Предпусковой подогрев16V+VCT: Вентиляция
R6 Главное реле
R7 Обогрев лобового стекла
R8 Зажигание
R9 Омыватель фар
R10 Отопитель
R11 Кондиционер
R12 Вентилятор системы охлаждения (без кондиционера)
R13 Стартер
R14 Управление электропитанием
Вентилятор системы охлаждения

Где предохранитель габаритных огней на Форд Транзит?

.Теперь мы попытаемся найти предохранитель габаритных огней на вашем Ford Transit. Предохранитель обычно представляет собой синий предохранитель на 15 ампер. Однако есть предохранитель и реле, контролирующие правильную работу габаритных огней. Мы по очереди поможем вам найти предохранитель габаритных огней на вашем Ford Transit.

Замена внутреннего предохранителя габаритных огней вашего Ford Transit

.Сначала мы сосредоточимся на внутреннем предохранителе задних фонарей вашего Ford Transit. Для этого вам нужно будет подойти к блоку предохранителей вашего автомобиля. Если вы не можете его найти, знайте, что он находится рядом с рулевым колесом, его точное положение указано в руководстве по эксплуатации вашего Ford Transit.

  • Посмотрите в руководстве на крышке блока предохранителей, чтобы найти предохранитель стояночного света вашего Ford Transit, он должен быть указан в разделе «Стояночные огни» .
  • Аккуратно вытащите предохранитель плоскогубцами и проверьте состояние нити накала.
  • Если он неисправен, замените его новым предохранителем, в противном случае перейдите к последнему разделу этого содержания и проверьте подачу питания на габаритные огни. В крайнем случае, вы можете отвезти свой автомобиль к автомеханику, чтобы он более подробно рассмотрел причину вашей проблемы.
  • После замены предохранителя заднего фонаря на вашем автомобиле соберите его обратно и проверьте фары.

Проверка цепи включения топливного насоса

Если при включении зажигания топливный насос не включается (его работу можно проконтролировать на слух) — возможна неисправность, как самого топливного насоса, так и цепи его включения. Проверку цепи включения топливного насоса начинаем с оценки целостности предохранителя F111 (15 А), расположенного в монтажном блоке в салоне.

Неисправный предохранитель топливного насоса заменяем новым, предварительно проверив, нет ли замыкания одного из выводов гнезда предохранителя на «массу». Неисправность в цепи включения топливного насоса может быть вызвана повреждением реле R19 насоса в монтажном блоке. Для проверки реле…

…извлекаем его из монтажного блока и заменяем заведомо исправным. Для этой цели можно использовать реле R2 звукового сигнала. Если с вновь установленным реле топливный насос включается, то реле топливного насоса вышло из строя и его необходимо заменить. Однако наиболее вероятной причиной отключения топливного насоса является срабатывание аварийного выключателя системы подачи топлива. В условиях эксплуатации попадание колеса (особенно переднего левого) в выбоину на проезжей части или удар им о препятствие, а также даже легкое столкновение с другим транспортным средством приводит к отключению «минусового» провода топливного насоса.

Выключатель расположен за облицовкой порога двери водителя. Его можно перевести в замкнутое состояние, нажав на него пальцем через отверстие в облицовке.

Сняв обивку, можно проверить работоспособность выключателя

Отсоединив разъем, замыкаем контакты колодки проводов отрезком провода. Если электропитание топливного насоса восстановилось, то выключатель неисправен и подлежит замене.

Блок в салоне

p, blockquote 5,0,0,0,0 —>

Он находится в панели приборов, со стороны водителя, за перчаточным ящиком либо защитной крышкой.

p, blockquote 6,0,0,0,0 —>

p, blockquote 7,0,1,0,0 —>

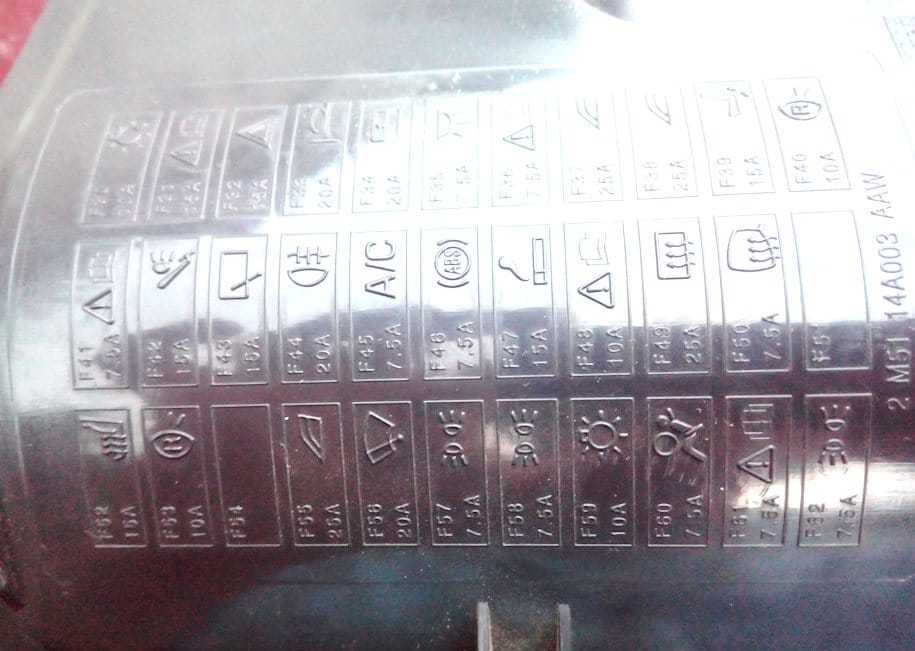

С обратной стороны которой будет нанесено актуальное назначение предохранителей для вашей модели.

p, blockquote 8,0,0,0,0 —>

p, blockquote 9,0,0,0,0 —>

Фото — схема

p, blockquote 10,0,0,0,0 —>

p, blockquote 11,0,0,0,0 —>

Описание предохранителей

p, blockquote 12,0,0,0,0 —>

30 10А Выключатель наружного освещения 7,5 ABS-модуль
31 15А Магнитола
32 15А Указатели поворота 10А Выключатель света
33 20А Звуковой сигнал, электропривод регулировки переднего сиденья, люк 15А Система аварийной сигнализации
34 20А Люк, Звуковой сигнал
35 7,5А Лампы освещения салона, электропривод наружных зеркал заднего вида
36 7,5А Электронные блоки управления, комбинация приборов, блок управления кондиционером, аварийная сигнализация (’02-’04)
37 25А Электро стеклоподъемники дверей с левой стороны
38 25А Электро стеклоподъемники дверей с правой стороны
39 15А Регулировка сидений 10А Свет заднего хода, автоматический привод
40 10А Фонарь заднего хода, 25А Стеклоподъёмник, центральный замок
41 7,5А Магнитола (дополнительный)
42 15А Задние фонари (лампы сигнала торможения)
43 15А Электро стеклоподъемники, очиститель стекла двери задка
44 20А Противотуманные фары и фонари
45 7,5А Система кондиционирования воздуха, рециркуляция воздуха
46 7,5А Блок управления АБС 15А Прикуриватель
47 15А Прикуриватель 7,5А Парковочный свет (левый)
48 10А Соединительная колодка диагностического разъема 7,5А Парковочный свет (правый)
49 25А Обогрев заднего стекла/ стекла двери задка
50 7,5А Обогрев наружных зеркал заднего вида, радио, панель приборов, центральный таймер
51 7,5А Обогрев зеркал
52 15А Подогрев передних сидений
53 10А Фонарь заднего хода, обогрев форсунок стеклоомывателя
54 15А Огни стоп-сигнала
55 25А Электро стеклоподъемники передних дверей 20А Очистители лобового стекла
56 20А Очиститель ветрового стекла 25А Электроподъемник боковых стекол
57 7,5А Лампы габаритного света (правая сторона)
58 7,5А Лампы габаритного света (левая сторона) либо кондиционер, вентилятор салона
59 10А Выключатель наружного освещения, электронный модуль, приборная панель
60 7,5А Блок управления подушек безопасности
61 7,5А Электронные блоки, комбинация приборов
62 7,5А Фонари освещения номерного знака 15А Обогрев передних сидений
63 20А Центральный замок

Обращаем внимание, что 63 предохранитель находится с обратной стороны блока. p, blockquote 14,1,0,0,0 —>

p, blockquote 14,1,0,0,0 —>

p, blockquote 15,0,0,0,0 —>

Реле

p, blockquote 16,0,0,0,0 —>

  1. Стартер
  2. Задний стеклоочиститель
  3. Передний стеклоочиститель
  4. Розетка (прикуриватель)
  5. Резерв
  6. Резерв
  7. Звуковой сигнал
  8. Реле экономии заряда аккумуляторной батареи
  9. Обогрев заднего стекла (обогрев зеркал)

Монтажный блок предохранителей и реле в салоне Ford Focus (европеец)

Расшифровка.

Предохранитель Сила  тока, А Цвет Предохраняемая электрическая цепь
30 7,5 Коричневый ABS-модуль
31 15 Голубой Радио
32 10 Красный Выключатель света
33 15 Голубой Аварийный свет
34 20 Желтый Электронный модуль, часы
35 7,5 Коричневый Звуковой сигнал, привод сидений
36 7,5 Коричневый Освещение салона, привод зеркал
37 25 Белый Привод стеклоподъемников, без центральной
38 блокировки дверей
39 10 Красный Свет заднего хода, автоматический привод
40 25 Белый Стеклоподъёмник, центральный замок
41 Не занят
42 Не занят
43 15 Голубой Стеклоподъёмник, задний очиститель
44 20 Желтый Противотуманная фара, контрольная лампа
45 Не занят
46 15 Голубой Предохранитель прикуривателя
47 7,5 Коричневый Парковочный свет (левый)
48 7,5 Коричневый Парковочный свет (правый)
49 25 Белый Обогрев заднего стекла
50 7,5  Коричневый Радио, панель приборов, центральный таймер
51 7,5 Коричневый Обогрев зеркал
52 Не занято
53 10 Красный Свет заднего хода, обогрев форсунок омывателя
54 15 Голубой Свет тормоза
55 20 Желтый Очиститель лобового стекла
56 25 Белый Электроподъемник боковых стекол
57 Не занято
58 7,5 Коричневый Кондиционер, вентилятор салона
59 7,5 Коричневый Электронный модуль, приборная панель
60 7,5 Коричневый Модуль подушек безопасности
61 7,5 Коричневый Включатель света
62 15 Голубой Обогрев передних сидений
63 20 Желтый Центральный регулятор (задняя сторона монтажного блока)

Реле монтажного блока (европеец)

Реле Цвет Включаемые цепи
17 Черный Блокировка включения стартера
18/19 Черный Интервалы стеклоочистителя вперед/назад
20 Не занято
21 Не занято
22 Не занято
23 Черный Звуковой сигнал
24 Черный Защита батареи
25 Черный Обогрев заднего стекла и зеркал

Основной блок

Главный блок с предохранителями и реле находится в салоне, с левой стороны, под панелью управления. Для доступа надо нажать на выключатель защелки.

Фото — схема Вариант 1

Схема Вариант 2

Схема Вариант 3

Описание предохранителей

F1 5А Лампы фонарей освещения номерного знака. Лампы освещения приборов. Контрольная лампа габаритного света. Лампа освещения багажника. Лампы габаритного освещения левого борта
F2 7,5А Левая фара (ближний свет)
F3 10А Левая фара (дальний свет)
F4 10А Правая противотуманная фара
F5 30А Электродвигатели стекло подъёмников дверей
F6 15А Переносная лампа
F7 20А Электродвигатель вентилятора системы охлаждения двигателя. Звуковой сигнал
F8 20А Элемент обогрева заднего стекла. Реле (контакты) включения обогрева заднего стекла
F9 20А Клапан рециркуляции. Очистители и омыватели ветрового, заднего стекла и фар. Реле (обмотка) включения обогрева заднего стекла
F10 20А Резервный
F11 5А Лампы габаритного света правого борта
F12 7,5А Правая фара (ближний свет)
F13 10А Правая фара (дальний свет). Контрольная лампа включения дальнего света
F14 10А Левая противотуманная фара
F15 20А Электро обогрев сидений. Блокировка замка багажника
F16 10А Реле — прерыватель указателей поворота и аварийной сигнализации (в режиме аварийной сигнализации). Контрольная лампа аварийной сигнализации
F17 7,5А Лампа освещения салона. Лампа индивидуальной подсветки. Лампа подсветки выключателя зажигания. Лампы стоп — сигнала. Часы (или маршрутный компьютер)
F18 25А Лампа освещения вещевого ящика. Контроллер отопителя. Прикуриватель.
F19 10А Блокировка замков дверей. Реле контроля исправности ламп стоп-сигнала и габаритного света. Указатели поворота с контрольными лампами. Лампы света заднего хода. Обмотка возбуждения генератора. Блок индикации бортовой системы контроля. Комбинация приборов. Часы (или маршрутный компьютер)
F20 7,5А Лампы задних противотуманных фонарей

В нише панели приборов за основным блоком отдельно установлен предохранитель противотуманных фонарей.

Назначение реле

  • K1 — реле контроля исправности ламп
  • K2 — реле очистителя ветрового стекла
  • KЗ — реле-прерыватель указателей поворота и аварийной сигнализации
  • K4 — реле включения ближнего света фар
  • K5 — реле включения дальнего света фар
  • K6 — дополнительное реле
  • K7 — реле включения обогрева заднего стекла
  • K8 — реле задних противотуманных фонарей

Предохранители и реле Fiat Ulysse 2002-2011

Рассмотрены автомобили 2002, 2003, 2004, 2005, 2006, 2007, 2008, 2009, 2010, 2011 года выпуска.

Блок предохранителей под капотом фиат улисс.

Схема расположения предохранителей в блоке.

(15A) Топливный насос

(10A) Электронный блок управления ABS

(15A) Противотуманные фары

(20A) Насос омывателя фар

(15A) Ближний свет фар

(10A) Дальний свет фар

(10A) Дальний свет фар

(15A) Звуковой сигнал

(10A) Насос омывателя лобового стекла/заднего стекла

(30A) Управление двигателем

(30A) Электродвигатель очистителя лобового стекла

Предохранители большой мощности в моторном отсеке.

MF1 (50A) MF2 (60A) — Электронный блок управления ABS MF3 (30A) — Электронный блок управления ABS MF4 (60A) MF5 (70A) MF6 (30A) MF7 (40A) — Замок зажигания MF8 (50A) — Электродвигатель вентилятора кондиционера/отопителя

Блок предохранителей в салоне.

Расположен с правой стороны панели приборов.

Описание и назначение предохранителей.

(15A) Электродвигатель очистителя заднего стекла

Источник статьи: http://xn--80ahccobunhhld3a1b.xn--p1ai/%D1%84%D0%B8%D0%B0%D1%82/%D0%BF%D1%80%D0%B5%D0%B4%D0%BE%D1%85%D1%80%D0%B0%D0%BD%D0%B8%D1%82%D0%B5%D0%BB%D0%B8-%D0%B8-%D1%80%D0%B5%D0%BB%D0%B5-fiat-ulysse-2002-2011/

Предохранители на Форд Мондео: где находятся

В первом поколении Форд Мондео всего находится один блок предохранителей, который находится по левую сторону в под рулевой пространстве транспортного средства.

Каждый из предохранителей имеет собственное наименование и отвечает только за определенный набор электрооборудования – в зависимости от комплектации в Мондео первого поколения могут быть установлены предохранители с маркировкой:

  • A – Обычно данный элемент отвечает за работу приводов электростеклоподъемников;
  • C – Является защитным звеном в связке между генератором и вентилятором отопительной системы. При выходе данного устройства обогрев салона перестает работать;
  • D – Элемент отвечает за работу стеклоподъемников на задних пассажирских дверях. Иногда данный элемент отсутствует в системе предохранителей: в таком случае сеть замыкается либо напрямую, либо через элемент с маркировкой А;
  • F – Предохранитель отвечает за работу системы антиблокировки колес при торможении. На старых версиях Мондео выход из строя данного элемента попросту отключает ABS, однако на более современных моделях автомобиль может попросту не завестись вплоть до устранения неисправности – происходит электронная блокировка двигателя;
  • G – Обычно данный элемент отвечает за несколько дополнительных аксессуаров, установленных в салоне транспортного средства. В заводской комплектации Мондео первого поколения через данное звено подключаются прикуриватель, комплект аудио системы, омыватели фар при их наличии. Также производитель рекомендует через данное звено подключать сигнализацию или охранный комплект, а также навигацию или мультимедийное оборудование;
  • H – Приборы отвечают за работу стоп-сигналов. Иногда через данный предохранитель также подключают вспомогательные стоп-сигналы или противотуманные фары либо прожектора;
  • L-M – Редко, однако иногда встречаются. С завода звенья предназначены для подключения приводов передней пары стеклоподъемников, однако при самостоятельной доработке автомобиля через предохранители подключаются мелкая акустика или сторонние гаджеты;
  • N – Как правило, звено предназначено для отображения датчиков индикации и приборной панели в автомобиле. Иногда также ко связке через предохранитель подкидывают мелкие опции – электрорегулировку зеркал, омыватели фар или стеклоочистители;
  • О – Предохранитель с маркировкой О отвечает за подачу звукового сигнала. Иногда через данное звено подключают вспомогательную сигнализацию или охранный комплекс;
  • P – На Мондео первой генерации предохранитель отвечает за климатроник или систему кондиционирования воздуха, при наличии подобного оборудования в комплектации автомобиля. В случае наличия только «печки» данный предохранитель заменяется обычно заглушкой в блоке и может использоваться для подключения дополнительных гаджетов;
  • T – При наличии в комплектации транспортного средства данное звено отвечает за обогрев передних сидений;
  • U – Элемент отвечает за работу центрального замка или опции блокировки дверей при начале движения транспортного средства.

Также важно помнить, что при попуске автомобиля на вторичном рынке машина может иметь другой блок предохранителей или перепутанную маркировку. В этом случае рекомендуется заблаговременно спросить у предыдущего владельца об особенностях конструкции и прокладки электроцепи транспортного средства – в противном случае при первой поломке придется долго диагностировать и отмечать контакты проводки

Также для удобства работы и обслуживания автомобиля желательно приобретать оригинальный комплект предохранителей от оригинального производителя, которые помимо гарантии качества и совместимости, имеют оригинальный цвет и маркировку, позволяющие быстро произвести замену по плану сервисной книги автомобиля.

Если предохранители регулярно выходят из строя, то необходимо проверить напряжение электросети – возможны проблемы с генератором или АКБ транспортного средства.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Крутая шина
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
