Реле и схема блоков предохранителей нивы шевроле

Основной и дополнительный блоки предохранителей

Эти два блока соединены между собой. В верхнем блоке установлено 10 предохранителей, а в нижнем – 6. Маркировка слева направо:

Вентилятор печки, обогрев заднего стекла, задний стеклоочиститель и стеклоомыватель, насос омывателя ветрового стекла

Подрулевой переключатель, дворники ветрового стекла, аварийная сигнализация, реле-прерыватель (в режиме указателей поворота), свет заднего хода, комбинация приборов(указатель температуры охлаждающей жидкости, указатель уровня топлива, тахометр, контрольные лампы: указателей поворота, блокировки дифференциала, стояночного тормоза, аварийного состояния рабочей тормозной системы, недостаточного давления масла, резерва топлива, заряда аккумуляторной батареи)

Левая фара (дальний свет), контрольная лампа включения дальнего света

Правая фара (дальний свет)

Левая фара (ближний свет)

Правая фара (ближний свет)

Лампы габаритного света в левом переднем и левом заднемфонарях, фонари освещения номерного знака, контрольнаялампа включения габаритного света

Лампы габаритного света в правом переднем и правомзаднем фонарях, лампы подсветки комбинации приборов,прикуривателя, выключателей, блока управления отоплениеми вентиляцией

Выключатель аварийной сигнализации, реле-прерыватель(в режиме аварийной сигнализации), контакты реле обогревастекла двери багажного отделения

Звуковой сигнал, плафоны освещения салона, лампысигналов торможения в задних фонарях

Контакты реле противотуманного света в задних фонарях

F11 (8А) Лампы указателей поворота и реле-прерыватель указателей поворота и аварийной сигнализации (в режиме аварийной сигнализации)
F12 (8А) Реле дневных ходовых огней, лампы дневных ходовых огней
F13 (8А) Лампы и реле заднего противотуманного огня
F14 (16А) Прикуриватель
F15 (16А) Резервный
F16 (8А) Резервный

Дополнительные цепи предохранителей в комплектации Urban:

№ и номинал предохранителя

Электростеклоподьемники передних дверей Электропривод боковых зеркал

Электровентилятор климатической установки, компрессор кондиционера

Обогреватели боковых зеркал

Плафон освещения салона центральный

Электровентилятор климатической установки, компрессор кондиционера

Схема предохранителей и реле в Калине 1

Как было сказано ранее, в Lada Kalina первого поколения блоков предохранителей и реле три. Поэтому каждый следует рассмотреть отдельно.

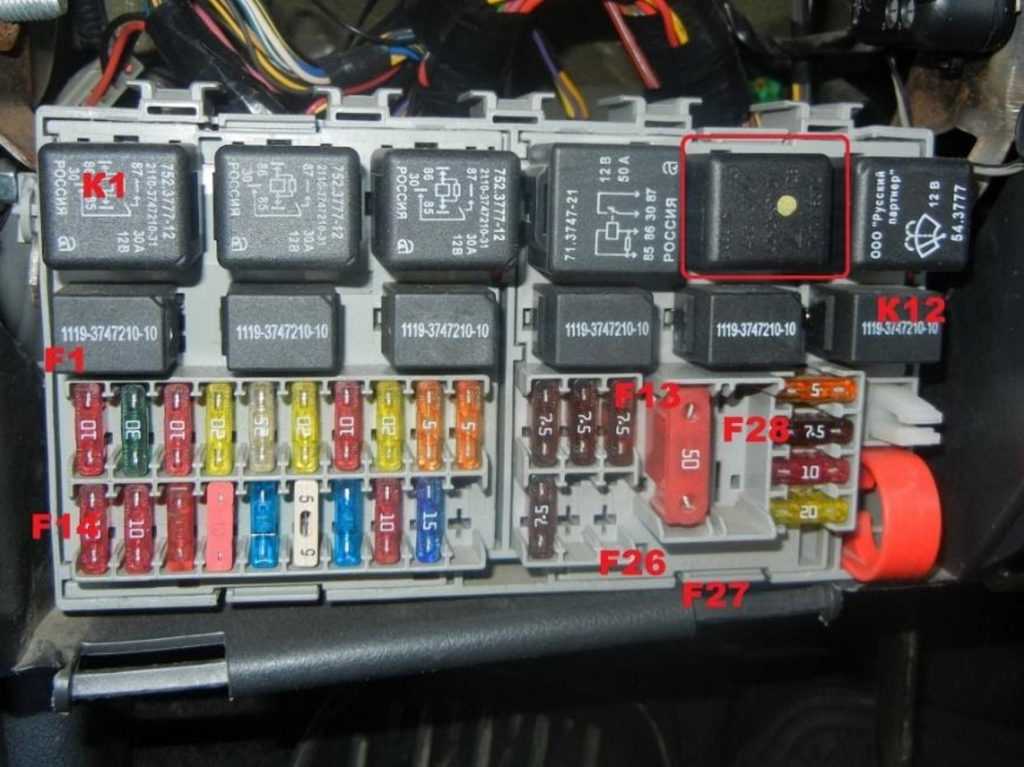

Основной блок

Чтобы понять какие предохранители установлены в основном блоке и за что они отвечают, следует ознакомится с таблицей:

Номер Ток срабатывания, А За что отвечает
F1 10 Аварийная сигнализация, указатели поворота, противоугонная система(иммобилайзер), щиток приборов
F2 30 Электрические стеклоподъемники
F3 10 Аварийная сигнализация
F4 20 Омыватель и стеклоочиститель
F5 25 ЭБУ электроусилителя руля и двигатель отопителя
F6 20 Гудок
F7 10 Плафоны освещения салона, щиток приборов
F8 20 Нагревательный элемент обогрева заднего стекла
F9 5 Габариты – правая сторона автомобиля
F10 5 Габариты – левая сторона автомобиля
F11 7,5 Блок управления иммобилайзера
F12 7,5 Ближний свет – правая блок-фара
F13 7,5 Ближний свет – левая блок-фара
F14 10 Дальний свет – правая блок-фара
F15 10 Дальний свет – левая блок-фара
F16 10 ПТФ – правая сторона
F17 10 ПТФ – левая сторона
F18 15 Обогрев сидений
F19 10 ЭБУ антиблокировочной системы
F20 15 Прикуриватель
F21 10 Выключатель заднего хода
F22 15 Блок управления штатной сигнализацией
F23 25 ЭУР
F24 7,5 Эл. Магнитная муфта кондиционера
F25 30 Питание электропакета
F26 25 ЭБУ антиблокировочной системы
F27 50 ЭУР
F28 40 АБС

Последние четыре предохранителя являются резервными и необходимы для замены перегоревших.

Чтобы узнать, какое реле и за что отвечает в Lada Kalina 1, достаточно изучить следующую таблицу:

Номер Обозначение
K1 Стеклоочиститель фар
K2 Электрические стеклоподъемники
K3 Стартер
K4 Дополнительное реле
K5 Реле-прерыватель указателей поворота и аварийной сигнализации
K6 Стеклоочиститель и стеклоомыватель
K7 Дальний свет
K8 Гудок
K9 ПТФ
K10 Обогрев заднего стекла
K11 Элемент обогрева сидений
K12 Муфта компрессора кондиционера

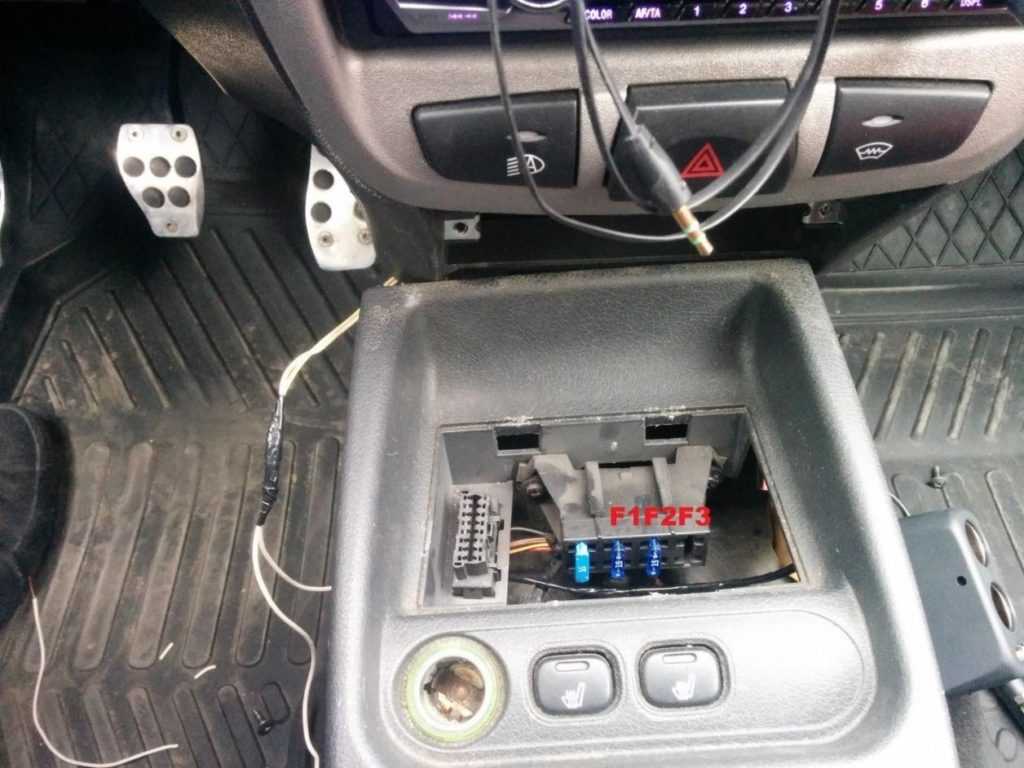

Блок предохранителей под прикуривателем

Здесь установлено всего три вставки. Назначение предохранителей – защита цепей системы впрыска двигателя.

Номер Ток Обозначение
F1 15А Цепь включения главного реле
F2 15А Бензонасос
F3 15А Постоянный «+» питания ЭБУ

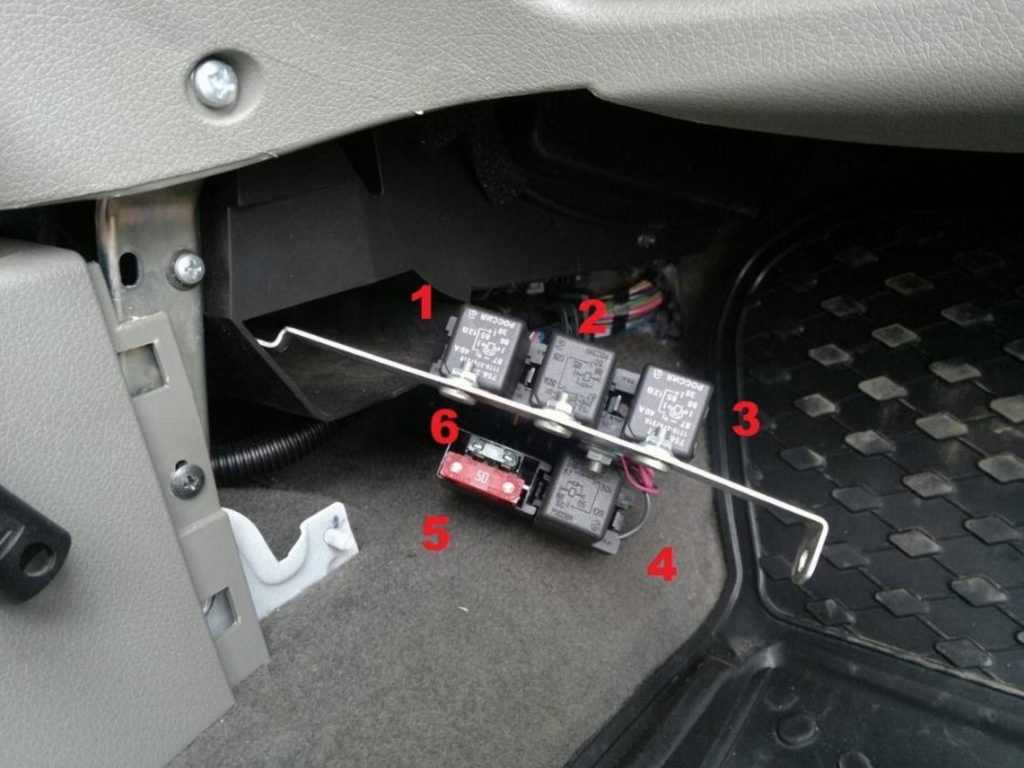

Блок предохранителей и реле под консолью

Замыкает силовые части системы впрыска двигателя. На втором поколении автомобиля, почти все реле и предохранители отсюда перейдут на основной монтажный блок.

1 Низкая скорость вентилятора
2 Главное реле
3 Высокая скорость вентилятора
4 Реле топливного насоса
5 Предохранитель электровентилятора
6

Предохранитель прикуривателя

Многие задаются вопросом, где находится предохранитель прикуривателя, так как гнездо не работает и нельзя вставить регистратор или зарядку. Это может произойти в том случае, если было вставлено мощное устройство, которое не выдержала бы электроника. Предохранитель сгорает и связь нарушается.

Дело в том, что предохранитель не один, а за работу прикуривателя отвечают сразу 5, и нужно проверить все.

Как видно из рисунка выше, за прикуриватель отвечают следующие предохранители: 54, 65, 108, 147 и 176. Поэтому вам придется лезть в бардачок и в багажное отделение, чтобы проверить все предохранители.

Видео для наглядности:

Источник статьи: http://bimmerwikia.com/manuals/predohraniteli-bmw-f-serii-f10-i-td/

Трансмиссия

В то время, как X3 предлагался исключительно с полным приводом xDrive, Х1 мог быть и заднеприводным. Такие машины имеют название sDrive.

Наличие того или иного привода определялось мотором. Самые мощные бензиновые и дизельные версии (23d и 25d) были только полноприводными. Базовые 18i и 16d всегда были с ведущей задней осью. В других вариантах силового агрегата покупатель сам выбирал тип трансмиссии.

С появлением BMW X1 обновился привод xDrive. На смену раздаточной коробке ATC 300 пришла ATC 350. В ее недрах вы найдете тройную шестерню, которая приводит в движение параллельный вал, соединяющий раздатку с дифференциалом на передней оси. Классический дифференциал полностью заменили многодисковой муфтой, управляемой электродвигателем, который так же включает в себя блок управления.

В обычных условиях автомобиль приводится в движением задним мостом. Передние колеса подключаются при необходимости. Причем не только, когда задняя ось теряет сцепление с дорогой, но и в поворотах. В сложных погодных условиях это решение работает отлично.

По прошествии 120-180 тыс. км порой начинает шуметь передний редуктор — изнашиваются подшипники. Стоимость восстановительного ремонта составит порядка 35 000 рублей. Спустя время обнаруживается запотевание в районе хвостовика заднего редуктора (5000 рублей с работой).

Предохранители bmw f-серии (f10 и тд) – блог bmwодов

Предохранители BMW необходимы для обеспечения безопасности и работоспособности главных органов управления — ЭБУ.

Расположение блока предохранителей одинаково для моделей F01, F02, F03, F04, F06, F07, F10, F11, F12, F13, F18 и тд. Предохранители поделены на 2 расположения: в бардачке (за раздвижной планкой) и багажном отделении (справа сбоку, где лючок бензобака). Обычно в багажном отделении в блоке предохранителей лежит карта предохранителей, какой за что отвечает (своеобразная инструкция). Так же там можно найти двусторонний инструмент для извлечения предохранителей (для маленьких и больших). Обычно он находится на своем штатном месте, и имеет красный цвет.

Ниже находится схема расположения предохранителей багажного отделения:

Ниже находится схема расположения предохранителей бардачка:

Многие задаются вопросом, где находится предохранитель прикуривателя, так как гнездо не работает и нельзя вставить регистратор или зарядку. Это может произойти в том случае, если было вставлено мощное устройство, которое не выдержала бы электроника. Предохранитель сгорает и связь нарушается.

Дело в том, что предохранитель не один, а за работу прикуривателя отвечают сразу 5, и нужно проверить все.

Как видно из рисунка выше, за прикуриватель отвечают следующие предохранители: 54, 65, 108, 147 и 176. Поэтому вам придется лезть в бардачок и в багажное отделение, чтобы проверить все предохранители.

Видео для наглядности:

Монтажные блоки для Lada 4×4 2018 года выпуска

Основной и дополнительный блоки, размещенные в салоне слева от руля, под панелью приборов. Блоки содержат предохранители типоразмера «Цилиндр», десять и шесть предохранителей соответственно. Номиналы и назначение предохранителей указаны в таблице 4 «Цепи, защищаемые плавкими предохранителями»:

Блок с предохранителями типоразмера «Стандарт». Блок расположен с левой стороны под обивкой и содержит предохранители, которые предназначены для защиты устройств системы управления двигателем. Номиналы и назначение предохранителей указаны в таблице 5:

Блок предохранителей и реле, расположенный с левой стороны от рулевой колонки под панелью приборов. Блок содержит два предохранителя типоразмера «Стандарт», которые предназначены для защиты цепей электробензонасоса, электростеклоподъемников и электрозеркал. Номиналы и назначение предохранителей указаны в таблице 6:

Блок предохранителей и реле, расположенный с правой стороны от рулевой колонки под панелью приборов. Блок содержит один предохранитель типоразмера «Макси» и два предохранителя типоразмера «Стандарт», которые предназначены для защиты цепей гидроагрегата антиблокировочной системы. Номиналы и назначение предохранителей указаны в таблице 7:

Внимание! Схема реле и предохранителей может отличаться в зависимости от комплектации и даты выпуска автомобиля. Актуальные схемы монтажного блока представлены в руководстве по эксплуатации на дату выпуска автомобиля (скачать с оф

сайта для 3дв . или 5дв .).

Почему постоянно перегорает предохранитель или реле света, либо любой другой? Перед тем, как заменить его на аналогичный, следует сначала найти и устранить причину его перегорания. Это может быть короткое замыкание, не верно выбранный номинальный ток и т.д. Для поиска неисправностей пользуйтесь схемами электрооборудования. Вопросы на эту тему можно задавать на форуме.

Причиной проблем может быть массовый провод

Иногда возникают ситуации, когда стрелки на приборах ведут себя совершенно неадекватно, резко прыгая от минимальной к максимальной отметке и наоборот. В подавляющем большинстве случаев причиной данной неисправности становится отсутствие нормального контакта с массой. В устранении данной проблемы нет ничего сложного. В первую очередь следует найти крепление массового провода, соединяющего приборный щиток к перегородке, которая отделяет салон от моторного отсека. Его можно обнаружить, вынув из штатного гнезда автомагнитолу.

Однако здесь есть один нюанс. Если на авто устанавливалась сигнализация, то крепление массового провода вполне могли перенести в какое-то другое место. Впрочем, как правило, владельца авто предупреждают о таких действиях. В большинстве случаев крепление массового провода переносят в район, где располагается левая нога водителя, размещая его за обшивкой салона.

Кстати, ситуация, когда стрелки на приборах начинают «прыгать», может возникнуть и после установки магнитолы. Для того чтобы это сделать, нужно открутить массовый провод, идущий от приборной панели. Бывает, что потом его некачественно прикручивают, и впоследствии из-за вибрации кузова контакт становится ненадежным. Чтобы решить проблему, достаточно просто нормально закрутить провод. Стоит отметить, что делать это не очень удобно, поэтому придется приложить определенные усилия.

Прикуриватель – еще одна возможная причина отказа панели приборов. Зачастую сюда подключают различные дополнительные устройства. При этом многим потребителям требуется ток большой силы, и из-за этого либо перегорает предохранитель F19, либо выходит из строя сам прикуриватель. Проверка в данном случае будет достаточно простой, при условии, что предохранитель не сгорел, нужно разъединить колодку прикуривателя.

Порядок действий по проверке электрического реле

Выяснить причину остановки работы бензонасоса можно путем проверки цепей его включения, в которую входит реле. Оно представляет собой электрическое устройство, которое по команде электронного блока питания обеспечивает подачу питания к электродвигателю насоса, а при размыкании контактов прекращает такую подачу. Его неисправность зачастую связана с поломкой его катушки либо вследствие окисления или подгорания контактов, которые нужно будет почистить.

Реле бензонасоса Шевроле Ланос, где находится управляющая и управляемая часть (контактная группа), как и предохранители, расположено в монтажном блоке моторного отсека – в правом переднем углу.

Для проверки исправности реле К9 понадобятся такие приборы, как мультиметр или контрольная лампочка, пробник и кусок провода. Однако при неработающем бензонасосе, прежде всего, рекомендуется проверить исправность предохранителей F17 и F16, характерных для Шевроле Ланос. Как проверить реле бензонасоса – вопрос часто встречаемый, и ответ довольно прост ‒ нужно всего лишь воспользоваться одним из приведенных ниже способов.

  • Сначала потребуется извлечь устройство из монтажного блока и заменить его исправным типом, например, реле К7 (для стеклоподъемников). Включение топливного насоса с альтернативным реле свидетельствует об неисправности реле. Если же он не включился – проверяем силовую и управляющею цепь электрического устройства.
  • При отсутствии запасного исправного реле аналогичным выше способом проверить исправность устройства является установка между контактами 30 и 87 перемычки (куска провода, канцелярской скрепки), которая их при включенном зажигании замкнет.
  • Определить, нужна ли замена устройства можно путем измерения напряжения между контактом 86 и «массой» (минусом). При включенном зажигании оно должно быть равно 12 В. Также проверяем напряжение между контактом 30 и «массой». Оно равно напряжению бортовой сети. Его отсутствие говорит об обрыве проводов между контактами и массой. В обратном случае надо осуществить подключение пробника между контактом 85 колодки жгута реле и клеммой плюса аккумулятора. Не загоревшаяся лампа пробника при включении зажигания свидетельствует о неисправности контролера или разрыве проводов. Загорание лампы говорит о необходимости замены электрического устройства.
  • Также при помощи тестера в режиме омметра между контактом 85 и массой автомобиля можно измерить сопротивление, которое при исправной цепи должно быть 1 Ом.

Автолюбители, заинтересовавшиеся данной моделью, могут узнать, сколько стоит новый Шевроле Ланос на различных интернет-сайтах. Цена на новый седан варьируется от 250 тыс. руб. и выше в зависимости от комплектации: базовой S, средней SE и максимальной SX.

Это интересно: Замена колеса Daewoo Nexia N150

Как сменить предохранители?

Чтобы поменять плавкие вставки в блоке предохранителей Нива Шевроле, необходимо разбираться в электрической схеме машины. Вышедший из строя предохранитель можно определить визуально или с помощью тестера. Для этого прибор включают в режим звуковой проверки замкнутой цепи и устанавливают наконечники щупов на контакты предохранителя.

Процедура проверки и пинцет

Сама замена, например, предохранителя стеклоочистителя с номиналом 20 А (позиция F9 на обоих блоках), производится так:

  1. Открыть крышку блока.
  2. Найти вышедшую из строя вставку.
  3. Взять ее пинцетом и вытащить из гнезда.
  4. Взамен должен устанавливаться предохранитель такого же номинала. Применение вставок большего номинала может привести к выгоранию блока и электропроводки, а также к возгоранию автомобиля. Использование деталей с более низким номиналом также не позволит защищать цепь, поскольку такая вставка сразу перегорит.
  5. Включить цепь, в которой была произведена замена вставки. Если происходит повторное перегорание, то проблема находится в элементах этой цепи.
  6. Уложить пинцет на штатное место и закрыть крышку.

Процесс замены одного из предохранителей показан на видео от канала Remgar.

Блок предохранителей в багажном отделении bmw f01/02

Вследствие большого количества потребителей и блоков управления в багажном отделении F01/F02 установлен дополнительный держатель предохранителей. Находится он с правой стороны под обшивкой.

p, blockquote 18,0,0,1,0 —>

p, blockquote 19,0,0,0,0 —>

Наряду с предохранителями в него вставлены или напаяны на плату еще некоторые реле.

p, blockquote 20,0,0,0,0 —>

p, blockquote 21,0,0,0,0 —>

  1. Реле контакта 30B (вставлено);
  2. Реле контакта 30F (напаяно);
  3. Реле контакта 15N (напаяно);
  4. Реле для обогрева заднего стекла (напаяно).

Описание элементов

p, blockquote 22,0,0,0,0 —>

p, blockquote 23,0,0,0,0 —>

Блок предохранителей ВАЗ 2105

Описание блока предохранителей ваз 2105

Расшифровка блока предохранителей ВАЗ 2105:

№ предохранителя Защищаемые цепи
1 (8A) Задние фонари (свет заднего хода). Электродвигатель отопитоля.
Контрольная лампа и реле обогрева заднего стекла (обмотка)
2 (8A) Лампа освещения вещевого ящика. Электродвигатели стеклоочистите-
ля и омывателя ветрового стекла. Электродвигатели очистителей и
омывателя фар
. Реле стеклоочистителя. Реле очистителей и омывателя
фар (контакты)
3 Резервный
4 Резервный
5 (16A) Элемент обогрева заднего стекла и реле включения обогрева (кон-
такты)
6 (8A) Прикуриватель. Штепсельная розетка для переносной лампы
7 (16A) Звуковые сигналы
8 (8A) Указатели поворота в. режиме аварийной сигнализации. Выключатель
и реле аварийной сигнализации
9 (8A) Обмотка возбуждения генератора
10 (8A) Указатели поворота в режиме указания поворота и соответствующая
контрольная лампа. Контрольные приборы. Контрольная лампа и реле
контрольной лампы заряда аккумуляторной батареи. Контрольные
лампы резерва топлива, давления масла, ручного тормоза, уровня тор-
мозной жидкости. Система управления пневмоклапаном карбюратора
11 (8A) Задние фонари (лампы сигнала торможения). Плафон внутреннего ос-
вещения кузова
12 (8A) Правая фара (дальний свет). Обмотка реле включения очистителей
фар (при включенном дальнем свете)
13 (8A) Левая фара (дальний свет). Контрольная лампа включения дальнего
света фар
14 (8A) Левая фара (габаритный свет). Правый задний фонарь (габаритный
свет). Фонари освещения номерного знака. Подкапотная лампа. Конт-
рольная лаМпа включения габаритного света
15 (8A) Правая фара (габаритный свет). Левый задний фонарь (габаритный
свет). Лампа освещения прикуривателя. Лампы освещения приборов
16 (8A) Правая фара (ближний свет). Обмотка реле включения очистителей
фар (при включенном ближнем свете)
17 (8A) Левая фара (ближний свет). Задние фонари (противотуманный свет) и
контрольная лампа включения противотуманного света

Распиновка блока предохранителей ВАЗ 2105:

2

Daewoo Lanos Chevrolet Lanos

Предохранители

Таблицы расшифровок блока предохранителей Volkswagen Passat B3

При отказе любого устройства или прибора, входящего в состав электрического оборудования вашего автомобиля, необходимо проверить прежде всего исправность предохранителей отказавшего электрооборудования, а затем и всех остальных предохранителей. Для этого необходимо найти предохранитель (или предохранители), который защищает цепь отказавшего устройства или прибора. Если все предохранители в порядке, то причину неисправности необходимо искать в самом электрооборудовании. Необходимо заменить перегоревшие предохранители и проверить функционирование отказавших устройств автомобиля.

Блок предохранителей и реле в моторном отсеке

ПримечаниеСхема расположения предохранителей в блоке указана на крышке блока предохранителей.

Номер предохранителя/номинальный ток (А) Защищаемая цепь
F1/80 Различное электрооборудование
F2/30 Электрооборудование, работающее при повороте ключа в положение АСС и ON и отключающееся при повороте ключа в положение START
F3/30 Электрооборудование, работающее при повороте ключа в положение АСС, ON, START
F4/30 Вентилятор системы охлаждения двигателя
F5/30 Стеклоподъемники с электроприводом (если оборудовано)
F6/40 Не используется
F7/30 Обогрев заднего стекла
F8/30 Вентилятор системы вентиляции
F9/15 Передние противотуманные фары (если оборудовано)
F10/15 Топливный насос
F11/10 Звуковой сигнал
F12/10 Не используется
F13/25 Передние фары
F14/20 Наружное освещение
F15/10 Не используется
F16/20 Дальний свет передних фар
F17/10 Ближний свет передней левой фары
F18/10 Ближний свет передней правой фары
F19/10 Электрокорректор фар, стоп-сигнал, наружное освещение с левой стороны
F20/10 Стоп-сигнал, наружное освещение с правой стороны
R1 Звуковой сигнал
R2 Фары
R3 Не используется
R4 Вентилятор системы охлаждения двигателя (низкая скорость)
R5 Противотуманные фары (если оборудовано)
R6 Наружное освещение
R7 Стеклоподъемники с электроприводом (если оборудовано)
R8 Вентилятор системы охлаждения двигателя (высокая скорость)
R9 Топливный насос
R10 Обогрев заднего стекла
R11 Не используется

ПримечаниеБлоки реле и предохранителей могут отличаться, в зависимости от комплектации автомобиля.

Блок предохранителей и реле в салоне

ПримечаниеСхема расположения предохранителей в блоке указана на крышке блока предохранителей.

Номер предохранителя/номинальный ток (А) Защищаемая цепь
F1/10 Освещение салона и багажного отделения, задние фонари
F2/10 Наружное освещение, фары, часы
F3/15 Аварийная сигнализация
F4/15 Центральный замок
F5/10 Система управления двигателем
F6/10 Аудиосистема
F7/15 Стоп-сигналы
F8/- Диод
F9/10 Аудиосистема
F10/15 Прикуриватель
F11/10 Комбинация приборов
F12/10 Фонарь заднего хода
F13/15 Система пассивной безопасности
F14/15 Генератор, втягивающее реле стартера, система управления двигателем
F15/15 Система зажигания
F16/15 Указатели поворотов
F17/15 Реле топливного насоса, система управления двигателем
F18/20 Стеклоочистители и стеклоомыватели
F19/10 Вентилятор системы охлаждения, обогрев заднего стекла, стеклоподъемники с электроприводом (если оборудовано)
F20/20 Вентилятор системы вентиляции

Блок предохранителей и реле слева в приборной панели

В данном блоке установлены следующие реле: реле задних противотуманных фар, реле-прерыватель указателей поворотов, реле прерывистого режима работы переднего стеклоочистителя, реле вентилятора системы вентиляции.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Крутая шина
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
