Вольво фш 12 предохранители расшифровка

Описание предохранителей с монтажного блока на 36 штук.

F1 фары ближнего света левые,

F2 фары ближнего света правые,

F3 автономный отопитель эбешпехер,вебасто, радио,

F4 тормоз, фонари стоп сигнала,предохранитель
стопов на электросхеме

F5 фонари заднего хода,лампа зарядки генератора,возбуждение
генератора,предохранитель
заднего хода на электросхеме

F6 внутреннее освещение, радио, центральный замок предохранитель
внутреннего освещения и розеток на электросхеме

F7 аварийная сигнализация,предохранитель
аварийки на электросхеме

F8 повороты сигнальные лампы,предохранитель
поворотников на электросхеме

F9 тахограф, часы, аварийка (аварийная сигнализация),
освещение.предохранитель
приборы и тахограф на электросхеме

F10 кондиционер, двигатель вентилятора внутреннего отопления.

F11 автоматическая передача,трансмиссия предохранитель
блока управления коробкой передач на электросхеме

F12 мотор дворников и омыватель лобового стекла предохранитель
стеклоочистителя и омывателя на электросхеме

F13-омыватели фар головного света,предохранитель
стеклоочистителя фар на электросхеме

F14 прожектор,дополнительные фары,предохранитель
прожектора на электросхеме

F15 предварительный нагрев двигателя-свечи накаливания,предохранитель
нагрева свечи на электросхеме

F16-прикуриватель,преобразователь,предохранитель
прикуривателей на электросхеме

F17, противотуманные фары передние,задние предохранитель
противотуманок на электросхеме

F18 EDC блок управления двигателем,предохранитель
на электросхеме управления двигателем часть 1 и часть
2

F19 дальний свет, левая сторона,предохранитель
на электросхеме левой фарой

F20 дальний свет правая сторона, предохранитель
на электросхеме правой фарой

F21-24 вольтовые розетки,прикроватная лампа освещения,предохранитель
внутреннего освещения на электросхеме

F22 нет ничего (резерв)

F23, пневматическая подвеска, подъем рамы,

F24 габариты левая сторона.

F25, прожектор предохранитель
на электросхеме прожектора

F26, стояночный свет прицепа левая сторона, предохранитель
на электросхеме стояночных огней

F27 кондиционер предохранитель
кондиционера на электросхеме

F28, габариты правая сторона,предохранитель
на электросхеме габаритов

F29 EDC блок управления двигателем, предохранитель
на электросхеме управления двигателем часть 1 и часть
2

F30, стояночный свет прицепа правая сторона,

F31 Блокировка дифференциала, Механизм отбора мощности, предохранитель
отбора мощности на электросхеме

F32, сигнал звуковой,дополнительное оборудование,

F33 стеклоподъемник с водительской стороны

F34 центральный замок,стеклоподъемник с пассаж. стороны,

F35 ближний свет

F36 обогрев зеркала предохранитель
обогрева зеркал на электросхеме

Блок предохранителей в багажном отделении

Расположение блока предохранителей

Он расположен за крышкой в ​​левой части заднего отсека.

Схема блока предохранителей (расположение предохранителей), расположение и назначение предохранителей Ford Galaxy и Ford S-Max (2006, 2007, 2008, 2009, 2010, 2011, 2012, 2013, 2014, 2015).

Проверка и замена предохранителей

Предохранители и автоматические выключатели защищают электрическую систему вашего автомобиля от перегрузки. Если электрические части в вашем автомобиле не работают, возможно, система была перегружена и перегорел предохранитель или сработал автоматический выключатель. Перед заменой или ремонтом любых электрических деталей проверьте соответствующие предохранители или автоматические выключатели.

Чтобы проверить предохранитель, посмотрите на серебристую полосу внутри предохранителя. Если лента сломана или расплавлена, замените предохранитель.

Уведомление

• Перед заменой предохранителей убедитесь, что ключ был вынут из замка зажигания и что все службы выключены и / или отключены.
• Всегда отключайте аккумулятор перед обслуживанием сильноточных предохранителей.
• Всегда заменяйте предохранитель на предохранитель с указанной номинальной силой тока. Использование предохранителя с более высоким номинальным током может привести к серьезному повреждению провода и вызвать возгорание.
• Никогда не заменяйте сломанный предохранитель чем-либо, кроме нового предохранителя. Всегда используйте исправный предохранитель одного цвета.
• Если предохранитель снова перегорит, обратитесь в квалифицированный сервисный центр.

Блок предохранителей в салоне

Центральный блок предохранителей расположен под перчаточным ящиком.

Для доступа:

1. Сожмите удерживающие зажимы, чтобы освободить крышку.
2. Снимите крышку.
3. Поверните ручку на 90 градусов и извлеките блок предохранителей из удерживающего кронштейна.
4. Опустите крышку блока предохранителей и потяните ее на себя.
5. Устанавливать в обратном порядке.

Диаграмма 2010-2015 гг.

Блок предохранителей в багажном отделении

Задний блок предохранителей расположен за крышкой с левой стороны багажного отделения. Освободите защелки и снимите крышку.

Правда, пришлось выкинуть штеккеры для прикуривателя, которые имелись на всех устройствах, которые надо подключать к бортсети.

И заменить их на соответствующие ответные части. Зато один раз отмучился, и всё.

А в багажнике работает. К доктору с такой ерундой -терять время. Хотя ежели это входит в ежедневное обслуживание ,то Снимаем накладку под перчаточным ящиком.

После небольшого лирического отступления см. Первый и последний раз лазил в этот пресловутый блок предохранителей и довольно успешно, почитав мануал при замене лампы в плафоне «для чтения дорожных карт».

Ford S-MAX (2006) [237/348] Плавкие предохранители

Скажите пожалуйста любезный, я вот тоже собираюсь слазить под бордачек на свроем авто ввиду нерабочей розетки салона, где можно найти схему какой предохранитель за что отвечает? Потому как информации о предохранителях Фокуса я в нете за пол-ночи не нашел, или плохо искал, или это Огромная тайна, где стоят предохранители на форд s max пускай помучаются а то забудут что авто все же в России делают.

Plytnik На обратной стороне крышки прикрывающей отсек с предохранителми есть стикер с расположением всех предохранителей и реле. Кто может подсказать маркировку предохранителей для симакса?

Блоки под капотом

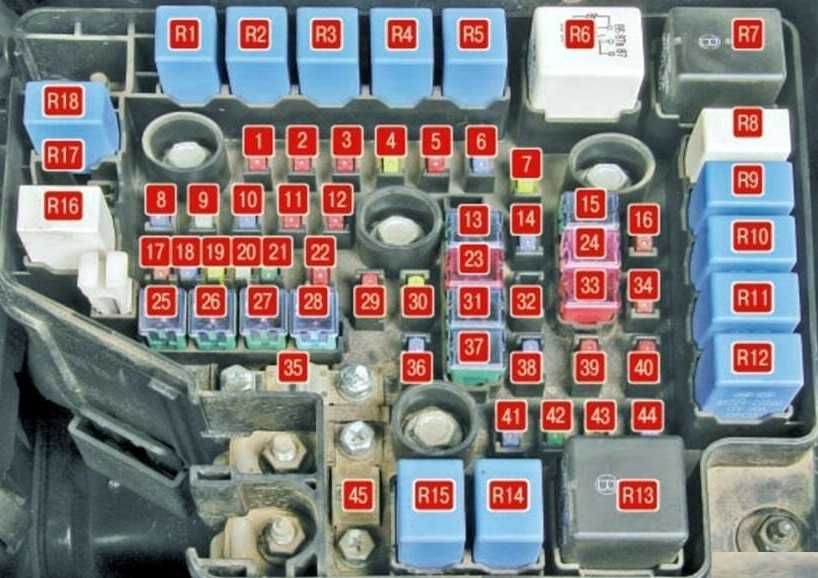

Основной блок

Расположен в левой части подкапотного пространства.

p, blockquote 15,0,0,0,0 —>

p, blockquote 16,0,0,0,0 —>

Схема

p, blockquote 17,0,0,0,0 —>

p, blockquote 18,0,0,0,0 —>

Обозначение предохранителей

p, blockquote 19,0,0,0,0 —>

1	10А B/UP LP — Датчик скорости, блок управления автоматической коробкой передач
2	10А H/LP — Блок-фары
3	10А ECU — Блок управления двигателем, блок управления автоматической коробкой передач
4	20А H/LP HI — Лампы дальнего света
5	10А SENSOR — Иммобилизатор, реле топливного насоса, реле системы отопления, кондиционирования и вентиляции
6	15А SENSOR — Датчик массового расхода воздуха, датчики концентрации кислорода
7	20А IG COIL — Катушки зажигания
8	15А FUEL PUMP — Топливный насос
9	25А FR WIPER — Омыватель ветрового окна, датчик дождя, стеклоочиститель ветрового окна
10	15А TCU — Блок управления автоматической коробкой передач
11	10А ABS — Блок управления анти блокировочной системой тормозов (ABS)
12	10А COOLING — Система отопления, кондиционирования и вентиляции
13	40А IGN — Выключатель (замок) зажигания
14	15А SENSOR — Блок управления двигателем, электромагнитные клапаны системы изменения фаз газораспределения
15	40А ECU MAIN — Блок управления двигателем
16	10А TAIL LH — Лампа левого заднего габаритного огня
17	SPARE — Резерв
18	SPARE — Резерв
19	SPARE — Резерв
20	SPARE — Резерв
21	SPARE — Резерв
22	10А FR FOG — Лампы противотуманных фар
23	50А B+ — Главный предохранитель
24	30А CON FAN — Система отопления, кондиционирования и вентиляции
25	40А IGN — Выключатель (замок) зажигания, реле стартера
26	40А ABS — Блок управления анти блокировочной системой тормозов (ABS)
27	40A RAD FAN — Электродвигатель вентилятора радиатора системы охлаждения двигателя
28	20A ABS — Блок управления анти блокировочной системой тормозов (ABS)
29	10A A/CON — Система отопления, кондиционирования и вентиляции
30	20A ATM — Блок управления электрооборудованием кузова, блок управления двигателем, блок управления автоматической коробкой передач, лампы света заднего хода
31	40A P/WDW — Электро стеклоподъемники
32	Резерв
33	50A B+ — Звуковая сигнализация противоугонной системы, блок управления электроприводом сидений, противотуманные фары, омыватель фар
34	10A TAIL RH — Лампа правого заднего габаритного огня
35	125A DSL — Блок плавких вставок
36	15A HORN — Звуковой сигнал
37	40А BLR -Электродвигатель вентилятора радиатора системы охлаждения двигателя
38	15А H/LP LO LH — Лампа ближнего света левой блок-фары
39	10А H/LP HI IND — Комбинация приборов
40	10А ALT DSL — Генератор
41	15А DEICER — Режим обдува ветрового окна
42	30А RR HTD — Электрообогрев окна двери задка
43	Резерв
44	15А H/LP LO RH — Лампа ближнего света правой блок-фары
45	150А ALT — Главный предохранитель

Расшифровка реле

p, blockquote 20,0,0,0,0 —>

R1	ATM — Реле света заднего хода
R2	RAD FAN — Реле электродвигателя вентилятора радиатора системы охлаждения двигателя
R3	FR FOG — Реле противотуманных фар
R4	A/CON — Реле системы отопления, кондиционирования и вентиляции
R5	A/CON — Реле ламп дальнего света
R6	ECU MAIN — Реле блока управления двигателем
R7	START — Реле стартера
R8	CON FAN — Реле системы отопления, кондиционирования и вентиляции
R9	CON FAN — Реле системы отопления, кондиционирования и вентиляции
R10	TAIL LP — Реле ламп габаритных огней
R11	H/LP LO LH — Реле лампы ближнего света левой блок-фары
R12	H/LP LO RH — Реле лампы ближнего света правой блок-фары
R13	RR HTD — Реле электрообогрева окна двери задка
R14	DEICER — Реле режима обдува ветрового окна
R15	HORN — Реле звукового сигнала
R16	FR WIPER — Реле омывателя ветрового окна
R17	RAIN SNRS — Реле датчика дождя
R18	FUEL PUMP — Реле топливного насоса

Дополнительный блок

Устанавливается преимущественно на модели с дизельными двигателями.

p, blockquote 21,0,0,1,0 —>

p, blockquote 22,0,0,0,0 —>

Схема

p, blockquote 23,0,0,0,0 —>

p, blockquote 24,0,0,0,0 —>

Описание

p, blockquote 25,0,0,0,0 —>

p, blockquote 26,0,0,0,0 —>

GLOW PLUG FUSIBLE LINK	80А Реле свечей накаливания
FUEL FILTER HEATER	30А Реле нагревателя топливного фильтра
PTC HEATER #1	40А Реле нагревателя РТС 1
PTC HEATER #2	40А Реле нагревателя РТС 2
PTC HEATER #3	40А Реле нагревателя РТС 3
R1	Реле нагревателя топливного фильтра
R2	Реле нагревателя РТС 2
R3	Резерв
R4	Реле нагревателя РТС 1
R5	Реле нагревателя РТС 3

p, blockquote 27,0,0,0,0 —> p, blockquote 28,0,0,0,1 —>

Источник

Процесс снятия и замены

Требуемый инструмент:

• отвертки: шлицевая, крестовая;
• ключ: 10 мм;
• головка:12 мм;
• удлинитель для торцевых головок.
• пластиковая монтажная лопатка для снятия облицовок салона или металлический медицинский шпатель.

Подкапотный

Порядок действий следующий:

1. Выключить зажигание, обездвижить автомобиль ручным тормозом.
2. Снять аккумулятор, сняв клеммы и открутив болт удерживающей планки, расположенный со стороны корпуса воздушного фильтра.
3. Открыть крышку блока.
4. Снять пластину с предохранителями, поджав отверткой защелки. Она находится ниже большой квадратной колодки.
5. Вытащить пластину и отсоединить подключенные с обратной стороны колодки проводов, предварительно отжав или повернув фиксаторы.
6. Отключить большую квадратную колодку, нажав на фиксатор с левой стороны (по ходу движения) и подняв запорную скобу справа.
7. Открутить ключом «на 10» гайку с левой стороны силового блока и снять наконечник провода со шпильки.
8. Открутить ключом «на 10» 1 болт и 1 гайку, крепящие деталь к кузову.
9. Вытянуть деталь из подкапотного пространства и перевернуть.
10. Поддеть отверткой защелки нижней крышки и снять ее.
11. Сфотографировать или пометить расположение всех проводов.
12. Отсоединить провода.
13. Снять планку с силовыми предохранителями, подцепив ее за выступ на длинной стороне.
14. Собрать узел в обратном порядке, установить аккумулятор, настроить аудиосистему.

В салоне

Порядок действий следующий:

1. Выполнить шаг № 1 из предыдущего способа.
2. Снять клемму с «–» полюса АКБ.
3. Снять накладку с левого торца панели приборов, поддев ее монтажной лопаткой.
4. Снять нижнюю накладку панели приборов: Вывернуть крестовой отверткой 2 винта.
5. Отжать отверткой 2 фиксатора снимаемой накладки.
6. Вытащить диагностический разъем, сжав фиксаторы.
7. Отключить колодки от управляющих кнопок на накладке.

Отсоединить 6 колодок, отжав фиксаторы или запорные скобы:

1. черную, 3-гнездовую;

26-гнездовую;
черную, 39-гнездовую;
белую, 32-гнездовую;
нижнюю, боковую.
Открутить ключом «на 10» 3 гайки, крепящие деталь к кузову.
Вытянуть деталь из панели приборов и повернуть оборотной стороной.
Отсоединить 3 колодки:

1. 30-гнездовую;

22-гнездовую;
32-гнездовую.
Подсоединить провода\снятые детали в обратном порядке.

Описание предохранителей: расположение, схемы, цена

Схема установки предохранителей

Маркировка / обозначения	За что отвечает (с описанием)
F (Ф-1) / 20	Спидометр, тахометр, датчики
F (Ф-2) / 5	Резервация
F (Ф-3) / 10	Резервация
F (Ф-4) / 10	Резервация
F (Ф-5) / 20	Автомобильный сигнал
F (Ф-6) / 30	Центральный замок
F (Ф-7) / 30	Резервация
F (Ф-8) / 20	Система электрического питания
F (Ф-9) / 10	Стеклоочистители лобового стекла
F (Ф-10) / 10	Омыватели передних фар
F (Ф-11) / 10	Омыватель заднего стекла
F (Ф-12) / 10	Топливная аппаратура (дополнительно)
F (Ф-13) / 30	Контролер трансмиссии автоматического типа
F (Ф-14) / 30	Печной отопитель, прикуриватель, подсветка салона
F (Ф-15) / 10	Автомобильная розетка
F (Ф-16) / 15	Дополнительная электрическая сеть
F (Ф-17) / 15	Аварийка, поворотники
F (Ф-18) / 20	Резервация
F (Ф-19) / 20	Обогрев заднего стекла
F (Ф-20) / 20	Кислородный датчик
F (Ф-21) / 20	Резервация
F (Ф-22) / 20	Стеклоподъемники
F (Ф-23) / 20	Система курсовой стабилизации
F (Ф-24) / 20	АБС (ABS)
F (Ф-25) / 15	Резервация
F (Ф-26) / 15	Резервация
F (Ф-27) / 20	Подсветка вещевого ящика
F (Ф-28) / 15	Вентилятор отопителя (печка)
F (Ф-29) / 15	Система кондиционирования
F (Ф-30) / 20	Топливная система, бензонасос
F (Ф-31) / 15	Система безопасности
F (Ф-32) / 20	Резервация
F (Ф-33) / 20	Датчик силового агрегата
F (Ф-34) / 20	Боковые зеркала
F (Ф-35) / 20	Стоп сигналы

Схема расположения реле – коммутаторов

Обозначения	Какой за что отвечает / что обеспечивает
K 1	Подсветка
K 2	Освещение салона
K 3	Реле омывателя лобового стекла
K 4	Резервация
K 5	Резервация
K 6	Электронный блок управления силовым агрегатом
K 7	Резервация
K 8	Резервация
K 9	Резервация
K 10	Стоп сигналы
K 11	Головной свет
K 12	Дроссельная заслонка
K 13	Стеклоподъемники
K 14	Противотуманные фары задние
K 15	Зажигание
K 16	Топливная аппаратура
K 17	Электрическое оборудование
K 18	Резервация

Признаки неисправности предохранителей на Audi А6

• Между модулями простреливаем искра;
• В месте расположения монтажного блока слышен запах плавленой пластмассы;
• На приборной панели индикатор сигнализирует о неисправности оборудования в салоне, под капотом;
• При подаче тока штатное оборудование не активно.

Частые причины выхода из строя предохранителей

• Нарушение периодичности проведения технического осмотра Audi А6. Вследствие чего оборудование работает нестабильно;
• Покупка не оригинальных запчастей;
• Нарушение технологии установки деталей;
• Механическое повреждение монтажного блока;
• Короткое замыкание в электрической цепи;
• Повреждение изоляционного слоя автомобильной проводки;
• Окисление контактов, образование конденсата, ослабленные контакты на клеммах.

Отключение замка рулевой колонки Volvo

Отключение замка рулевой колонки Вольво

Программное отключение замка рулевой колонки Volvo (SCL Volvo).
S60 2011-2017, S80 2008-2016, XC60 2008-2017, XC70 2008-2016, V70 2008-2016.
Неисправность электронного блокиратора рулевой колонки проявляется следующим образом:
двигатель не запускается, на приборной панели появляются ошибки:
«Замок рулевого управления, повторить попытку», «Замок рулевого управления требует обслуживания»,
«Ошибка замок рулевого управления», «Иммобилайзер, см. руководство».
Диагностика показывает коды неисправностей CEM-B1026 Замок рулевой колонки — Ошибки компонентов
— Внутренняя ошибка компонента, CEM-U0236 Потеря коммуникации с Модулем замка рулевой колонки
— Ошибка сигнала. После программного удаления электронной защелки руля Volvo, ее можно навсегда
отключить физически. Стоимость программного отключения замка рулевой колонки Вольво 8000 рублей.
Автомобиль для этого не требуется. Нужно привозить снятый блок CEM
(центральный электронный модуль), находится под бардачком.
Отключение SCL Volvo занимает 1,5 часа.

Блок предохранителей Ниссан патфайндер описание

НАЗНАЧЕНИЕ ПРЕДОХРАНИТЕЛЕЙ В САЛОНЕ НИССАН АЛЬМЕРА КЛАССИК

НАЗНАЧЕНИЕ ПРЕДОХРАНИТЕЛЕЙ ПОД КАПОТОМ НИССАН АЛЬМЕРА КЛАССИК

Nissan Pathfinder 51(2006-08)модификация штатного оборудования под модель 2015 г. (Xanavi.ru)

Авторазборка Nissan Pathfinder

Замена ламп ближнего света и замена предохранителей на Ниссан Икстреил (Nissan X-trail) Т31

Nissan Pathfinder

Замена ксеноновых ламп на ниссан патфайндер

V9X(V9XF) готов…

Замена предохранителей прикуривателей в Nissan Qashqai

ОБУЧЕНИЕ СТЕКЛОПОДЪЕМНИКОВ

Также смотрите:

• Редуктор заднего моста Мерседес 124 устройство
• БМВ 3 136 л с отзывы
• Мицубиси каризма 1 8 gdi расход топлива
• Петли дверей Nissan Primera p11
• Отключение аср на шкоде рапид
• Замена жижи в вариаторе Хонда фит
• Мерива Опель из рук и руки
• Hyundai Accent отзывы расход топлива
• Масло в механическую кпп Опель астра
• Минивэн 7 мест Опель зафира
• Где находится предохранитель стартера BMW x5 e70

• Стекло заднего фонаря Опель зафира

• Lexus rx300 замена лямбда зонд
• Большой тест драйв заз 968м
• BMW открытка к новому году

Предохранители и реле Рено Логан 2 (с 2014 года)

ПодробностиРодительская категория: Устройство и ремонт Рено Логан

Предохранители и реле в автомобиле выполняют важные функции. Так предохранители предотвращают перегорание электрической цепи, в случае высокого тока, посредством того, что перегорают сами.

Реле же коммутируют высокие токи в защитном кожухе распределительного щитка, что также в разы снижает вероятность возгорания. Сами реле лишь управляются с помощью выключателей и переключателей, которые управляют относительно небольшими токами. Предохранители и реле расположены на Рено Логан в двух местах, в моторном отсеке и в в салоне машины.

Именно о расположении, назначении, номинальных характеристиках (ток) реле и предохранителей, мы и расскажем в нашей статье.

Предохранители и реле Рено Логан (с 2014 года) в моторном отсеке

Монтажный блок расположен слева, под крышкой. Для того чтобы снять крышку отогните клипсы и поднимите ее вверх.

Перед вами предстанет примерно следующая картина.

Далее мы в соответствии с обозначениями на картинке и расположением, привели информацию о предохранителях и реле согласно их функционального назначения.

Большинство предохранителей установлено в монтажном блоке предохранителей в салоне , (крышка блока в панели приборов снята), расположенном в левом торце панели приборов под пластиковой крышкой. Цепи, защищаемые предохранителями (показаны на фото), приведены в таблице

Таблица: Цепи, защищаемые плавкими предохранителями

Кроме того, реле и предохранители расположены в монтажном блоке в подкапотном пространстве (крышка монтажного блока снята). В табл. 10.2 указаны обозначения блоков и назначение установленных реле и предохранителей. Следует иметь в виду, что на конкретной модели автомобиля могут отсутствовать некоторые цепи, указанные в таблице, и различаться положения блоков.

1-й вариант расположения предохранителей в моторном отсеке

10.2б. Номера реле и предохранителей в монтажном блоке, расположенном в моторном отсеке (левая часть)

10.2a. Номера реле и предохранителей в монтажном блоке, расположенном в моторном отсеке (правая часть)

таблица 10.2

2-й вариант расположения

Реле:

Замена предохранителей

№ Ef- предохранитель, Er-реле
Сила тока, А (номинал)
Питаемая цепь
Ef1
40
Правый элемент обогрева ветрового стекла
Ef2
40
Левый элемент обогрева ветрового стекла
Ef3
50
ABS/ESP
Ef4
60
иммобилайзер, цепь питания предохранителей в салоне F28-F31
Ef5
60
Питание цепей предохранителей в салоне F11, F23-F27, F34 и F39
Ef6
30
ABS/ESP
Ef7
30
обогрев заднего стекла и зеркал
Ef8
15
противотуманные фары передние
Ef9
15
обогрев сидений
Ef10
15
муфта кондиционера (комплектация с кондиционером)
25
первая скорость электровентилятора (комплектация без кондиционера )
Ef11
25
предохранитель для реле системы управления двигателем
Ef12
40
электровентилятор системы охлаждения
Ef13
15
система управления двигателем
Er1
35
реле левого обогрева стекла
Er2
35
реле правого обогрева стекла
Er3
20
реле топливного насоса
Er4
20
реле компрессора кондиционера или первой скорости электровентилятора (в зависимости от комплектации)
Er5
35
реле управления двигателем

Предохранители и реле Реле Логан ( с 2014 года) в салоне (панель приборов)

Также часть предохранителей и реле находятся в салоне на панели приборов. Установлены они с торца слева. Снимая крышку, вы увидите следующее…

Далее приведено наименование и обозначение и расположение предохранителей согласно их применения.

F1	30	электростеклоподъемники передние
F2	10	дальний свет левая фара
F3	10	дальний свет правая фара
F4	10	ближний свет левая фара
F5	10	дальний свет правая фара
F6	5	задние габариты, подсветка номера, подсветка
F7	5	передние габариты
F8	30	электростеклоподъемники задние
F9	7.5	задний противотуманный фонарь
F10	15	звуковой сигнал
F11	20	центральный замок
F12	3	ABS/ESP
F13	10	освещение салона, климатическая установка
F14	5	датчик угла поворота руля
F15	15	стеклоомыватель, парковочный радар, фонарь заднего хода
F16	5	аудиосистема, обогрев стекла, ограничитель скорости
F17	7.5	ДХО
F18	7.5	стоп сигнал
F19	5	система управления
F20	5	подушки безопасности
F21	—	резерв
F22	5	резерв
F23	—	резерв
F24	15	указатель поворота
F25	10	противоугонная система
F26	15	блок управления электрооборудованием
F27	20	подрулевые выключатели (вход на ближний свет)
F28	—	резерв
F29	25	подрулевые выключатели (вход на дальний свет)
F30	—	резерв
F31	10	щиток приборов
F32	7,5	аудиосистема
F33	15	прикуриватель
F34	15	диагностический разъем
F35	5	обогрев наружных зеркал
F36	5	привод зеркал
F37	30	стартер
F38	30	стеклоочиститель
F39	40	кондиционер
R1	35	реле кондиционера
R2	35	реле заднего обогрева стекла

Замена предохранителей KIA Ceed

• Обуждение раздела Замена предохранителей KIA Ceed
• Cerise
• У меня ланос я купил из авто салона и там тепло
• Петра Чебыкина
• на форд фокус 3 универсал тоже снимите видео как менять предохранитель прикуриватель
• Фосс
• Я думаю, что китайцы тебя развели))))
• Spence

В общем, машину мне со временем сделали) Оказалось, что в блоке управления у одной из микросхем отломилась ножка и она отходила, создавая вот такую проблему. Цена вопроса в Москве 5 000 руб и два дня работы.

Вусал

Добрый день, Как можно проверить по какой причине не работает динамик? Авто: Honda CRV.96 год правый руль. Сам Динамик работает если ставить в другое гнездо или другую дверь. Нет сигнала в проводке правой двери. Спасибо!

Узун Тилонов

Миша здравствуйте.где находится реле звукового сигнала ХОНДА срв рд1.правый руль??спасибо заранее,если знаете отпишитесь ребята…

1. Азина Рузана
2. Спасибо, очень полезное видео!
3. Демякина Стефания
4. То есть, мультиметром то же самое надо делать в режиме прозвонки, правильно понимаю?
5. Альбион

*94 литра в минуту??? Вы наверно попутали с цифрой 9,4 л/мин*

• Бактияр
• Фильтр салона замени
• Дука
• напишите пожалуйста ваш номер телефона
• Усик
• ‘Не тягне’ машина на ручнике
• Амантай
• Вопрос к хозяину машины, зачем он туда полез настраивать и метки себе не поставил, перед тем как всё ‘настроить’?
• Коба
• Да мне поху че ты купил куда ездил
• Чаян

Может быть такое,что даже на горячую заводится и обороты до 2.5 тысяч?

Дарья

Классный автоэлектрик,разберается до конца и делает по человечиски без гамно скруток. Почёт и уважение!

Бурьян

Самый толковый диагност,жаль у нас таких почти нет,привет из Казахстана!!! Удачи брат)))

Isen

Доброго времени суток! Подскажите пожалуйста!!!!!!!правый поворот горит, но не моргает!и не выключается пока не сниму клемму акб,поменял реле поворотов, проблема осталась((((что посоветуете???

Reeves

спасибо.очень помого.не знал что это правда так легко

Доминик

Так а что было причиной КЗ? Так и не нашли? Провод оплавился?

Синелев Худ

На реле дворников есть опознавательные знаки? Я не могу найти его всё на китайском языке.

Cat

75000 тыс. пробег рано еще менять наверное сеточку?

Ксеня

Молодец. А как сделать контрольку?

1. Евген
2. Приедешь в г. Флорешть я тебе подарю такой
3. Ваган
4. Спасибо за видос, а то такая группа на прадо стоит 20к, чуть не заплакал)
5. Ширван

Гбо стояло братан…

• Камбар
• прочитав ещераз понял уменя прикуриватель с верху а с низу такаяже только написано 12в вот там и нет питания хотя по системе верх радио и низ розетка предохр один
• Гулия

Что значит спокойненько? Как доставать, чем? Новичкам интересно.

Bria

Была предполога, под рулём сопля какая нибудь на рулевую коротит!! на повороте заглохла!!! Ан нет!!) КРАСАВЧИК!)

1. Бату
2. Сергей добрый день,Вольво s60 2007г вылетела ошибка р2227 причина ошибки и как устранить
3. Раи
4. ну как так можно безалаберно делать. противно смотреть
5. Оставить комментарий

Адаптация блоков управления Volvo

Адаптация электронных блоков Volvo

Адаптация датчика SAS Volvo, Сброс адаптации и счетчика старения масла АКПП Aisin AW50-51 Volvo,
Калибровка заслонок климат контроля Вольво (CCM Volvo), Инициализация модуля сигнализации Вольво (UEM Volvo),
Калибровка стеклоподъемников Вольво (DDM PDM Volvo), Разблокировка Webasto Вольво (CPM Volvo P2),
Сброс счетчика низкого напряжения АКБ, Калибровка ксеноновых фар, Сброс сервисного интервала.
Подробнее…►

Ремонт и прошивка блоков Volvo осуществляется по адресу:
г. Москва, ул. Плеханова, д.10, ближайшие станции метро: Шоссе Энтузиастов,
Перово, Новогиреево.

Volvo S80 (2012 год). Руководство — часть 87

08 Уход и обслуживание

Все электрические устройства и компо-ненты защищены плавкими предохраните-лями, которые предотвращают поврежде-ние системы электрооборудования автомо-биля в случае короткого замыкания илиперегрузки.

Отказ электрического компонента илифункции может быть вызван временнойперегрузкой или перегоранием соответ-ствующего предохранителя. Если один и тотже предохранитель перегорает несколькораз, причина заключается в неисправностисоответствующего компонента. Volvo реко-мендует проверить автомобиль на офи-циальной станции техобслуживания Volvo.

Найдите обозначение предохранителя,чтобы найти его местоположение.

Выньте предохранитель и сбоку про-верьте, не перегорела ли изогнутая про-волока.

Если проволока перегорела, заменитеего новым такого же цвета и ампеража.

При замене предохранителя запре-щается использовать посторонние пред-меты или более мощный по сравнению суказанным предохранитель. Это можетпривести к серьезным повреждениямсистемы электрооборудования и дажевызвать воспламенение.

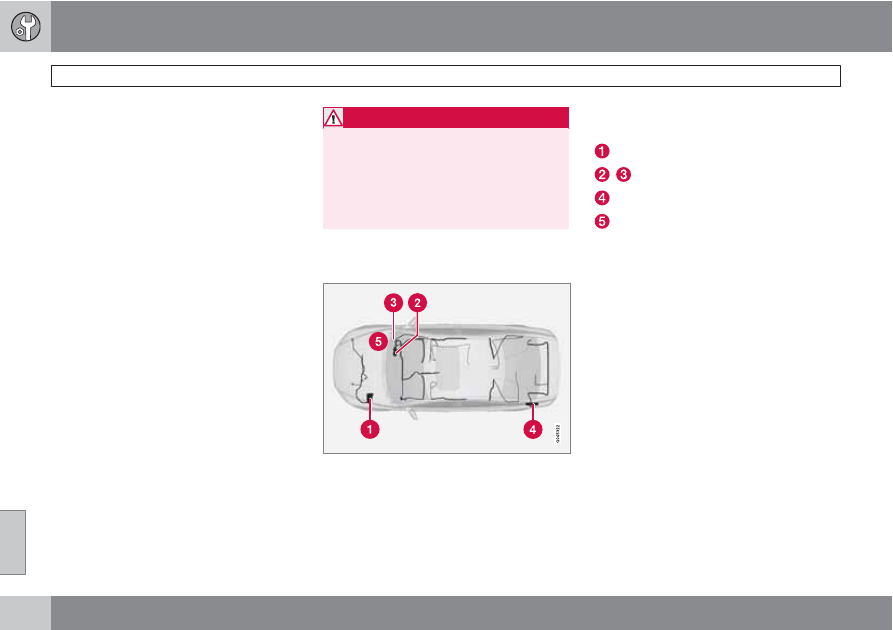

Расположение токораспределительныхкоробок в автомобиле с левостороннимуправлением. В автомобиле с правосторон-ним управлением токораспределительные

коробки под перчаточным ящиком нахо-дятся с другой стороны.

Под перчаточным ящиком

Двигательный отсек холодная зона(только Start/Stop*)

Источник статьи: http://zinref.ru/avtomobili/Volvo/030_00_00_Volvo_S80_manual_2012_god/087.htm

Где находятся предохранители и реле Тойота Рав4 3 поколение

1. LHD: Блок реле №2
2. Блок реле №1
3. Блок предохранителей / Блок управления электрооборудованием кузова
4. Усилитель транспондера ключа
5. Блок управления блокировкой руля
6. Блок управления усилителем рулевого управления
7. Распределительный блок
8. Распределительный блок
9. Блок управления системой контроля давления в шинах
10. Реле ламп стоп-сигнала
11. Блок управления полным приводом
12. Реле автоматического стеклоочистителя
13. Блок управления блокировкой селектора коробки передач
14. Центральный блок управления подушками безопасности
15. Усилитель кондиционера
16. RHD: Реле стартера (ST) (Бензиновые двигатели,До Декабря 2008: дизельные двигатели с системой бесключевого доступа и запуска) Перемычка (До Декабря 2008: дизельные двигатели без системы бесключевого доступа и запуска)
17. RHD: Реле указателей поворота (аварийная сигнализация)
18. RHD: Блок управления противоугонной системой
19. RHD: Блок управления двойной блокировкой

Монтажный блок предохранителей в салоне, расположен со стороны водителя, в нижней части панели управления.

Схема блока предохранителей

Описание

№	Имя	А	Назначение
1	—	—	Не используется
2	S−HTR	15	Подогрев сидений
3	WIP	25	Стеклоочиститель
4	RR WIP	15	Задний стеклоочиститель
5	WSH	15	Омыватель лобового стекла, омыватель заднего стекла
6	ECU−IG1	10	Вентилятор системы охлаждения, ABS, антипробуксовочная система, система курсовой устойчивости, вспомогательная система управления движением на склоне, вспомогательная система управления троганием на склоне, система полного привода с электронным управлением распределением крутящего момента, система кондиционирования воздуха, блок кузовной электроники, люк, внутреннее зеркало с автоматическим затемнением, стоп-сигналы/габаритные огни, обогрев зоны покоя щеток стеклоочистителя лобового стекла, усилитель рулевого управления, система отмены включения сцепления, очиститель фар, автономный обогреватель салона, часы
7	ECU-IG2	10	Система кондиционирования воздуха, обогрев заднего стекла
8	OBD	7.5	Диагностический разъем
9	STOP	10	Лампы стоп-сигнала, дополнительный стоп-сигнал, блокировка селектора коробки передач, система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива, ABS, антипробуксовочная система, система курсовой устойчивости, вспомогательная система управления движением на склоне, вспомогательная система управления троганием на склоне
10	—	—	Не используется
11	DOOR	25	Блок кузовной электроники, центральный замок
12	ACC-B	25	Предохранители: «ACC», «CIG»
13	4WD	7.5	Система полного привода с электронным управлением распределением крутящего момента
14	FR FOG	15	Передний противотуманный свет
15	AM1	7.5	Система запуска
16	TAIL	10	Габаритный свет, освещение номерного знака, передний противотуманный свет, задний противотуманный свет
17	PANEL	7.5	Аудиосистема, подсветка панели приборов, часы
18	GAUGE1	10	Лампы заднего хода, система зарядки
19	D FR DOOR	20	Стеклоподъемники (передние двери)
20	RL DOOR	20	Стеклоподъемник (задняя левая дверь)
21	RR DOOR	20	Стеклоподъемник (задняя правая дверь)
22	S/ROOF	25	Люк
23	CIG	15	Предохранитель прикуривателя Тойота Рав 4
24	ACC	7.5	Аудиосистема, розетки, зеркала с электроприводом, блокировка селектора коробки передач, блок кузовной электроники, часы
25	—	—	Не используется
26	MIR HTR	10	Обогрев зеркал
27	PWR OUTLET	15	Розетка
28	—	—	Не используется
29	RR FOG	10	Задний противотуманный свет
30	IGN	7.5	Подушки безопасности, система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива, стоп-сигналы/габаритные огни, система запуска
31	GAUGE2	7.5	Комбинация приборов

Снизу монтажного блока, расположены 2 блока реле.

Схема блока реле Тойота Рав 4

Описание

№	Имя	А	Назначение
1	POWER	30	Стеклоподъемники
2	DEF	30	Обогрев заднего стекла, предохранитель: «MIR HTR”
3	P/SEAT	30	Сиденье с электроприводом
Реле
R1	Зажигание (IG1)
R2	Отопитель (механический кондиционер) Перемычка (автоматический кондиционер)
R3	LHD: Указатели поворота (аварийная сигнализация)

Схема блока реле 2

№	Реле
R1	Стартер (ST CUT)
R2	LHD: Стартер (ST) (Бензиновые двигатели,До Декабря 2008: дизельные двигатели с системой бесключевого доступа и запуска)LHD: Перемычка (До Декабря 2008: дизельные двигатели без системы бесключевого доступа и запуска)
R3	Передний противотуманный свет (FR FOG)
R4	Задний противотуманный свет (RR FOG) Розетка (115V)
R5	Вспомогательное реле (ACC)
R6	Розетка (PWR OUTLET)
