Предохранители:
| Код | Расшифровка/обозначение |
| 1 | (30A) Электронный блок управления двигателем, клапан аккумулятора паров топлива, датчик расхода воздуха, датчик 1 положения распределительного вала, термостат охлаждающей жидкости — 535i/540i |
| F2 | (30A) Насос системы подачи воздуха на выпуск, э/м клапан системы изменения геометрии впускного коллектора, форсунки (кроме 520i (22 6S 1)/525i/530i), электронный блок управления двигателем, э/м клапан аккумулятора паров топлива, привод(1,2)системы изменения фаз газораспределения, привод системы управления частотой вращения холостого хода |
| F3 | (20A) Датчик положения коленчатого вала, датчик(1,2) положения распределительного вала, датчик расхода воздуха |
| F4 | (30A) Подогреваемые кислородные датчики, электронный блок управления двигателем |
| F5 | (30A) Реле катушки зажигания — кроме 520i (22 6S1)/525i/530i |
Как заменить самостоятельно?
Для замены элементов в монтажном блоке салона не потребуется специальных инструментов. Нужна только шлицевая отвертка и набор новых предохранителей.
Замена предохранителей
Руководство к замене, вышедших из строя предохранителей, например, отвечающих за работу печки или прикуривателя следующее:
- Выключить систему зажигания автомобиля.
- Открыть небольшой откидной ящик на панели приборов, находящийся в районе колена левой ноги водителя.
- Нажать на расположенные по бокам пластиковые зажимы и вынуть корпус ящика из рамки.
- Открутить четыре шлицевых винта крепления рамки.
- Вынуть монтажный блок со своего места, потянув за нижнюю часть.
- Заменить неисправный предохранитель. Для этого поврежденный плавкий элемент необходимо изъять из гнезда. В комплекте монтажного блока есть небольшие пластиковые щипцы. Ими надо зажать корпус предохранителя, вытянуть его с посадочного места и вставить новую деталь.
- Визуально проверить состояние остальных плавких вставок.
- Произвести обратную сборку.
Важно учесть, что новый предохранитель должен иметь аналогичный номинал, как и вышедший из строя. В случае отсутствия такой детали можно использовать элемент немного большего значения
Только предварительно нужно проверить рабочее состояние цепи, для это следует установить предохранитель из любого другого гнезда с необходимым номиналом. Если предохранитель остался цел, то вместо него следует поставить деталь с большим номиналом. Но при первой возможности ее следует обязательно заменить на деталь со штатным номиналом. Так как длительная эксплуатация несоответствующего предохранителя может привести к повреждению электрических систем автомобиля и возгоранию. Если после замены предохранителя он сразу выходит из строя, то необходимо выяснить причину возникновения перегрузок в электрической цепи.
Процесс смены предохранителей на более современных Опель Астра H 2008 года или Opel GTC 2012 года идентичен вышеизложенному.
Замена деталей в подкапотном блоке еще более простая. Для этого необходимо отстегнуть пластиковые крышки блоков и поменять поврежденные предохранители или реле.
Предохранители и реле расположенные в салоне
Основной блок предохранителей в салоне (на рис. № 6), находится ниже руля, ближе к двери (для моделей с левым рулем). Открываем панель, представляющую из себя пенал для мелочей и бумажек. Снимаем её, потянув вверх и на себя. Под ней находится блок предохранителей:
- TURN (7.5A) — указатели поворотов и аварийная сигнализация
- резерв
- GAUGE (10A) — освещение, габариты, система кондиционирования, фонари заднего хода, система управления люком, стеклоподъемники, обогреватель заднего стекла
- WIP (20A) — (wiper) стеклоочиститель и омыватель лобового стекла, и стекла задней двери
- I-UP/M-HTR (10A) — система повышения частоты холостого хода / обогрев боковых зеркал
- ECU-IG (10A) — система впрыска топлива
- IGN (7.5A) — система зарядки аккумулятора, система впрыска топлива, система подушек безопасности (SRS)
- STOP (15A) — стоп-сигналы, дополнительный стоп-сигнал
- TAIL (15A) — задние габариты, измерительные приборы и датчики, часы, прикуриватель, аудиосистема, обогреватель заднего стекла, подсветка номерного знака, системы впрыска топлива, система кондиционирования, аварийная сигнализация, центральный замок
- Резерв
- Резерв
- OBD (7.5A) — система диагностики OBD-2
- ECU-B (7.5A) — система подушек безопасности, задние противотуманки
- ST (5A) — система запуска
- D/L (30A) — центральный замок
- FOG (15A) — противотуманные фары
- S-HTR (15A) — (Seat Heater) подогрев сидений
- резерв
- CIG (15A) — аудиосистема, часы, прикуриватель, электропривод боковых зеркал
- DEF (40А) (серый) — обогреватель заднего стекла, предохранитель: DEF I-UP/M-HTR
- Power (30А) (розовый) — электропривод стеклоподъемников, электропривод люка
Этот же блок с обратной стороны:
A — реле обогревателя заднего стекла B — реле габаритов C — интегрированное реле
Расположение блока и назначение предохранителей
Основной монтажный блок Опель Вектра В находится в салоне под приборной панелью. Для доступа к нему достаточно снять защитную крышку слева от рулевой колонки. Один предохранитель может защищать один или несколько узлов в одном контуре одинакового номинала (сила тока в амперах). Для установки и подключения дополнительного оборудования предусмотрены резервные гнёзда и разъёмы для реле.
Назначения предохранителей в монтажном блоке
| Номер предохранителя на схеме блока | Номинальная сила тока (амперы) | Контур защищаемой электроцепи |
| 1 | — | резерв |
| 2 | 30A | Привод вентилятора системы охлаждения, цепь питания кондиционера |
| 3 | 40A | Нагревательный элемент на заднем стекле |
| 4 | — | резерв |
| 5 | — | резерв |
| 6 | 10A | Контроллер корректора света фар, цепь ближнего света |
| 7 | 10A | Задний правый габаритный огонь, задние габаритные огни |
| 8 | 10A | Правая фара дальнего света |
| 9 | 30A | Привод омывателя фар |
| 10 | 20A | Цепь звукового сигнала на рулевой колонке |
| 11 | 30A | Центральный замок (блокировка) |
| 12 | 20A | Противотуманные огни |
| 13 | — | резерв |
| 14 | 30A | Привод щёток стеклоочистителя |
| 15 | — аемой электроцепи блоканом блокеедусмотрены гнёзда резе контуре одинкового номинала (сила тока в амперах).откого зам— | резерв |
| 16 | 10A | Задний противотуманный свет |
| 17 | 30A | Цепь привода передних стеклоподъёмников |
| 18 | 10A | Подсветка номерного знака |
| 19 | 20A | Цепь топливного насоса |
| 20 | 30A | Цепь привода задних стеклоподъёмников |
| 21 | — | резерв |
| 22 | 20A | Контур освещения салона, подсветки приборной панели, магнитолы, аварийной сигнализации |
| 23 | — | резерв |
| 24 | 10A | Левая фара на ближний свет |
| 25 | 10A | Задний левый габаритный огонь |
| 26 | 10A | Левая фара дальнего света |
| 27 | — | резерв |
| 28 | — | резерв |
| 29 | 10A | Огни аварийной сигнализации, привод управления зеркалами заднего вида |
| 30 | 30A | |
| 31 | — | резерв |
| 32 | — | резерв |
| 33 | 20A | Вывод на разъём прицепа |
| 34 | 20A | Дополнительная цепь аудиосистемы |
| 35 | 10A | Трансмиссия АКПП, АВS |
| 36 | 20A | Подогрев передних кресел |
| 37 | 10A | Цепь прикуривателя в салоне |
| 38 | 10A | Стоп-сигнал |
| 39 | 10A | Датчики трансмиссии АКПП |
| 40 | 10A | Привод вентилятора на радиаторе системы охлаждения |
| 41 | 10A | Цепь подогрева зеркал |
Каждый предохранитель окрашен в определённый цвет, который соответствует значению номинальной силы тока:
- 10А – красный
- 20А – жёлтый
- 30А – зелёный
- 40А – оранжевый
При замене перегоревших плавких вставок на новые можно ориентироваться на цвет, если маркировка на разъёмах отсутствует или к ней затруднён доступ. Не допускается установка временных перемычек – это приводит к коротким замыканиям и выходу из строя остального электрооборудования, а в контуре с высоким напряжением перемычка может привести к возгоранию. Неисправный предохранитель (плавкую вставку) извлекают из гнезда специальным пинцетом, стараясь не повредить проводку. Пинцет обычно входит в комплектацию монтажного блока и расположен сбоку или на любом резервном разъёме.
BMW X5 E53 (2000-2006) — схема предохранителей
BMW X5 — кроссовер, выпускаемый с 1999 года. Тип E53 — первое поколение этого автомобиля и первое в этом классе от BMW. Интересен тот факт, что с точки зрения дизайна BMW X5 изначально относился к 5-й серии, а с точки зрения технологий — к Land Rovers (в то время марка принадлежала BMW).
Год выпуска: 2000, 2001, 2002, 2003, 2004, 2005, 2006.
Предохранитель прикуривателя (розетка) на BMW X5 E70 — это предохранитель F25 и F33 в блоке предохранителей в перчаточном ящике.
Схема блока предохранителей распределительного щита
Он находится под бардачком.

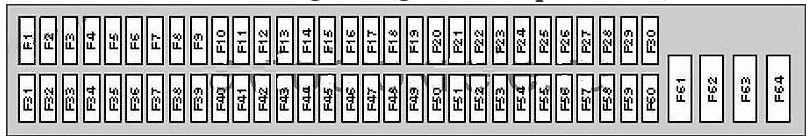

BMW X5 — схема блока предохранителей — перчаточный ящик
| Номер | Амперы | Описание |
|---|---|---|
| F1 | 5А | Подключение шины данных;
Приборная доска. |
| F2 | 5А | Модуль управления лампой |
| F3 | 5А | Обогрев;
Кондиционер (AC) (до 02.01) |
| F4 | 5А | Реле катушки зажигания |
| F5 | 7,5 А | Генератор;
Датчик уровня моторного масла; Электродвигатель вентилятора охлаждения корпуса плата предохранителя / реле. |
| F6 | 5А | Внутреннее зеркало заднего вида,Модуль управления гидроусилителем руля
парковка (до 02.04), Модуль контроля давления в шинах. |
| F7 | 5А | Реле катушки зажигания |
| F8 | 5А | Освещение приборов |
| F9 | 5А | Воздушная подушка;
Переключатель положения педали тормоза (BPP); Модуль управления лампой. |
| F10 | 15А | Рог |
| F11 | 5А | Иммобилайзер |
| F12 | 5А | Приборное освещение;
Датчик положения рулевого колеса. |
| F13 | 5А | Сигнализация;
Зеркало заднего вида. |
| F14 | 5А | Многофункциональный блок управления 1 |
| F15 | 5А | Модуль контроля давления в шинах(до 02.04). |
| П 16 | 5А | Выключатель зажигания |
| F17 | 5А | Модуль управления внутренними лампами |
| F18 | — | — |
| F19 | — | — |
| F20 | 30А | Модуль управления функциями двери — водитель |
| F21 | 30А | Электрические сиденья |
| F22 | — | — |
| F23 | — | — |
| F24 | 30А | Блок управления функциями двери — пассажирский |
| F25 | 25А | Гнездо для зарядки, прикуриватель |
| F26 | 30А | Реле основных цепей зажигания |
| F27 | 20А | Многофункциональный блок управления 1 |
| F28 | 30А | Омыватели фар |
| F29 | 10 А. | Воздушная подушка |
| F30 | — | — |
| F31 | 5А | Управление двигателем |
| F32 | 5А | Реле основных цепей зажигания;
Многофункциональный модуль управления 2. |
| F33 | 5А | Более легкий |
| F34 | 7,5 А | Подогрев заднего стекла;
Отопление / кондиционер (кондиционер). |
| F35 | — | — |
| F36 | 5А | Зарядное гнездо |
| F37 | 5А | Многофункциональный блок управления 2 |
| F33 | — | — |
| F39 | 5А | Переключатель положения педали сцепления (CPP),Иммобилайзер |
| F40 | 30А | Дворники |
| F41 | 5А | Система омывателя и стеклоочистителя заднего стекла;
Многофункциональный модуль управления 1. |
| F42 | 5А | Внутренние лампы |
| F43 | 5А | Приборная доска |
| F44 | 5А | Воздушная подушка;
Электрические сиденья. |
| F45 | 5А | Приборная доска |
| F46 | 7,5 А | Модуль управления раздаточной коробкой |
| F47 | 25А | Реле топливного насоса (FP) |
| F48 | 7,5 А | Отопление и кондиционирование (AC) |
| F49 | — | — |
| F50 | — | — |
| F51 | 10 А. | Антиблокировочная тормозная система (ABS);
Контроль двигателя. |
| F52 | 15А | Разъем канала передачи данных (DLC) (до 09/00) |
| F53 | 25А | Многофункциональный блок управления 2 |
| F54 | 15А | Модуль управления коробкой передач (TCM) |
| F55 | 30А | Антиблокировочная тормозная система (ABS) |
| F56 | — | — |
| F57 | 15А | Модуль управления подвеской |
| F58 | 20А | Люк на крыше |
| F59 | 20А | Дополнительный обогреватель |
| F60 | 30А | Многофункциональный блок управления 1 |
| F61 | 50А | Электродвигатель вентилятора охлаждающей жидкости |
| F62 | 50А | Реле насоса впрыска вторичного воздуха (AIR). |
| F63 | 50А | Антиблокировочная тормозная система (ABS) |
| F64 | 50А | Отопление и кондиционирование (AC) |
Блок реле под перчаточным ящиком
Он расположен за блоком предохранителей.
BMW X5 — схема блока предохранителей — блок реле под перчаточным ящиком
| Номер | Амперы | Описание |
|---|---|---|
| 1 | Реле топливного насоса — Дизель | |
| 2 | — | |
| 3 | Модуль управления внутренними лампами | |
| 4 | Реле звукового сигнала | |
| F103 | — | — |
| F104 | 100А | Свечи накаливания |
| F105 | 80А | Иммобилайзер,Замок зажигания —
4.4 / 4.6 (до 02.02). |
| F106 | 50А | Замок зажигания;
Модуль управления лампой. |
| F107 | 50А | Модуль управления лампой |
Блок предохранителей в багажнике
BMW X5 — схема предохранителей — багажник
| Номер | Амперы | Описание |
|---|---|---|
| 1 | Реле обогрева сиденья — заднее | |
| 2 | Реле обогрева заднего стекла | |
| 3 | Реле аудиомодуля | |
| 4 | Реле открывания крышки багажника — нижнее. | |
| 5 | Реле регулировки сиденья, заднее | |
| 6 | Реле открывания крышки багажника — верхнее. | |
| F72 | 30А | Аудио система;
Навигационная система. |
| F73 | 7,5 А | Реле катушки зажигания |
| F74 | 10 А. | телефон |
| F75 | 5А | Аудио система;
Навигационная система. |
| F76 | — | — |
| F77 | 30А | Электрические задние сиденья |
| F78 | 20А | Розетка прицепа |
| F79 | 7,5 А | Модуль управления подвеской |
| F80 | 20А | Реле катушки зажигания |
| F81 | 20А | Омыватель и стеклоочиститель заднего стекла. |
| F82 | — | — |
| F83 | 20А | Разъем для зарядки сзади |
| F84 | 7,5 А | Задняя дверь и замок задней двери. |
| F85 | 30А | Обогрев заднего стекла |
| F86 | 5А | Дополнительный обогреватель |
| F87 | 30А | Подвесной компрессорный насос |
Некоторые реле также можно разместить под обшивкой в багажнике. Например, реле насоса компрессора, реле компрессора воздуха насоса пневмоподвески.
Блок реле и предохранителей в багажном отделении
Он находится с правой стороны под обшивкой. Для доступа надо снять защитную крышку. Если необходимо, перед этим отцепите страховочный ремень.
Реальное фото блока в багажном отделении бмв е60
Оригинальное описание выглядит примерно так.
Таблица с расшифровкой
| Реле контроля силы тока аккумуляторной батареи | |
| 50 | 30А насос омывателя фар |
| 51 | 5А |
| 52 | 40А Реле компрессора активной подвески |
| 53 | 30А Электропривод передних сидений |
| 54 | 40А Обогреватель заднего стекла |
| 55 | 40А Блок управления приводом открывания/ закрывания задней двери |
| 56 | 5А Датчик дождя/ солнечного света |
| 57 | 5А Блок управления электродвигателем вентилятора кондиционера/ отопителя |
| 58 | 20А Очиститель заднего стекла |
| 59 | 5А Усилитель сигнала антенны |
| 60 | — |
| 61 | 7,5А Холодильник, предохранитель прикуривателя (до 09-2005) |
| 62 | 30А Блок управления электрооборудованием прицепа |
| 63 | 20А Дополнительный отопитель |
| 64 | 15А Блок управления электродвигателем вентилятора кондиционера/ отопителя |
| 65 | — |
| 66 | 20А Блок управления электроприводом люка |
| 67 | 10А |
| 68 | 5А |
| 69 | 5А Блок управления системой парковки |
| 70 | 10А Датчик дистанции до препятствия (адаптивная система поддержания скорости) |
| 71 | 30А Многофункциональный переключатель в сборе |
| 72 | 20А 8цил. бензин: Реле топливного насоса |
| 73 | 30А 09/07: Усилитель выходного сигнала аудиосистемы |
| 74 | 10А |
| 75 | 10А |
| 76 | 10А |
| 77 | 10А Главный дисплей |
| 78 | 5А |
| 79 | 10А |
| 80 | 10А |
| 81 | 7,5А |
| 82 | 7,5А Блок управления системы контроля давления в шинах |
| 83 | 30А Электропривод передних сидений |
| 84 | 15А |
| 85 | 7,5А |
| 86 | 40А Усилитель рулевого управления |
| 87 | 20А Предохранитель прикуривателя (после 09-2005) |
| 88 | 20А |
| 89 | 5А Внутреннее зеркало заднего вида с автозатемнением |
Проверьте наличие отдельного блока около аккумуляторной батареи на 2 элемента предохранителей с высоким номиналом:
- F92 (100А) — дополнительный электрический отопитель;
- F90 (200А) — блок предохранителей расположенного в приборной панели.
Печатная плата электроцентра
Предохранители на плате электроцентра
FI Пневматическая подвеска / гидравлический подъемник …………………… (AA36) F2 Диапазон, ингибиторы зоны, управление компрессором ………………… (AC7) F3 SRS, Иммобилайзер… .. ( AA32) F4 Центральный замок двери …………… .. (KH8) F5 Внутреннее освещение, таймер …………… (ER16) (ES15) F6 Прицепной фонарь прицепа …………… .. (CK17) F7 Контрольно-измерительные приборы (кл) .30) ……… (NB4) (NZ3) F8 Делитель напряжения для радио …… (EX7) F9 Грузовик стоп-сигнала ………………. (CK9) F10 Прожектор …………………………. (CH5) (CI4) F11 Полно лучевая вспышка ………………… (CE64) F12 Пневматическая подвеска (кл.30) ………. (ME45) (MF41) (MG26) F13 Эл. подогрев зеркал заднего вида. (HG4) F14 Предварительный нагрев, реле «radiopos». (AA12) F15 Ближний световой луч, лс …………… .. (CE49) F16 Fullbeam lhs, fullbeam ind. лампа ………………………………. (CE51) F17 Радиопос. пусковой выключатель ………. (AA43) F18 Управление вентилятором охлаждения, реле подогрева ………………………………. (BL51) (BN51) F19 ЭБУ автомобиля …………………… (AC19) F20 Электромагнитные клапаны двигателя …… .. (BL44) (BN44) F21 Контрольно-измерительные приборы, эл. Реле обогрева зеркал (кл.61) …………… (NA60) F22 DRL (дневной свет / Dimdip) ………………………………… (CE41) F23 Эл. нагретый airdryer …………… (HK5) F24 Дополнительное оборудование «ХА», реле культурист Fusebox (kl.15). (XA9) F25 Эл. регулируемые зеркала ……… .. (HH5) F26 Блокировка дифференциала, отбор мощности .. (LG6) F27 Электронный климат-контроль ……… .. (HA3) F28 Указатель поворота, контрольно-измерительные приборы (кл.15) ……………… …………………… (CN7) F29 Рожок, электромагнитный клапан для воздушного рога. (FA7) F30 Прикуриватель, фонарь для хранения в центральной секции ………………………… .. (EV8) F31 Делитель напряжения на 12В. розетки… (EX14) F32 Противотуманная фара , задняя противотуманная фара ……………… (CG6) F33 Park. Легкий грузовик LHS ………………… (CE19) F34 Park. лёгкий трейлер lhs ……………… .. (CE22) F35 Фары, багажный отсек лампа, замок в замке ………………………………… (ER46) (ES46) F36 Park. легкий прицеп rhs ………………. (CE24) F37 Park. Обороты легкого грузовика ……………… .. (CE26) F38 Указатель поворота, сигнальная лампа опасности (кл.30) ……………………………. (CN10) F39 Относительно ближнего света …………………… (CE53) F40 Относительно полного луча …………………………. (CE55) F41 El. стеклоподъемник со стороны пассажира ………………………………… (KA22) F42 Эл. стеклоподъемник со стороны водителя… (KA4) F43 ЭБУ двигателя ………………………… .. (BL23) (BN23) F44 Сигнальная лампа заднего хода, предупреждающая сигнализация заднего хода ……………………………………. (EA9) F45 Вентилятор, климатическая установка ……………………. (HA6) F46 Эл подогрев сидений, парк. обогреватель ……. (HE6) F47 Стеклоочиститель ………………… .. (GA30) F48 Стеклоочиститель, ветровое стекло и омыватель фар ………………… .. (GA16)
Реле на плате электроцентра
301 Реле противотуманных фар ”9” …………………. (CG5) 305 Реле, фонари заднего хода ”12” ………. (EA7) 306 Реле, полные лучи ”11” ……………… (CE55) 307 Реле, ближние лучи ”3” …………. (CE48) 308 Реле, стоп-сигнал грузовика ”8” ……… (CK8) 308B Реле, стоп-сигнал прицепа ”10” …… (CK15) 309L Реле, стояночные фонари lhs ”1” ……… (CE19) 309R Реле, габаритные огни rhs ”2” ……… (CE26) 315R Реле, пусковой выключатель ”4” …………. (AA42) 343 Реле задних противотуманных фонарей ”7” ………… .. (CG12) 348A Реле, вентилятор, климатический агрегат ”13” ………. (HA6) 360 Реле, ингибитор отбора мощности ”14” …………………………… .. (LD3) (LE4) 379 Реле, впрыск топлива ”5” ……………. (AC17) 3005 Реле, управляемое генератором ”6” …… (AA52) 3101 Реле, лампы освещения салона ”15” ………… (ER13) (ES13) 92
Блок с плавкими предохранителями под ногами переднего пассажира (под передним пассажирским сиденьем):
| Код | Расшифровка/обозначение |
| F107 | (50A) Реле насоса впрыска вторичного воздуха (AIR) |
| F108 | (50A) Модуль управления ABS |
| F109 | (80A) Реле управления двигателем (EC), отсек с блоком предохранителей (F4 & F5) |
| F110 | (80A) Блок предохранителей-фасция 1 (F1-F12 и F22-F25) |
| F111 | (50A) Замок зажигания |
| F112 | (80A) Модуль управления лампами |
| F113 | (80A) реле регулировки положения руля / рулевой колонки, блок предохранителей-фасция 1 (F27-F30), блок предохранителей-фасция 2 (F76), модуль управления лампами, блок предохранителей-фасция 1 (F13) — с поясничной опорой |
| F114 | F114 (50A) Замок зажигания, разъем для линии передачи данных (DLC) |
Предохранители и реле
color=»red»> Предупреждение
Характеристики плавких предохранителей и электрические цепи могут изменяться из года в год.
color=»red»> Расположение предохранителей
|
|
Плавкие предохранители
| N | СИЛА ТОКА (ЦВЕТ) | ЭЛЕКТРИЧЕСКАЯ ЦЕПЬ |
| 1 | – | – |
| 2 | 30 (Зеленый) | Кондиционер, вентилятор системы охлаждения |
| 3 | 40 (Оранж.) | Обогреватель заднего стекла |
| 4 | ||
| 5 | – | – |
| 6 | 10 (Красный) | Ближний свет фар, корректор света |
| 7 | 10 (Красный) | Стояночный свет, задние правые габаритные огни |
| 8 | 10 (Красный) | Дальний правый свет |
| 9 | 30 (Зеленый) | Омыватель фар |
| 10 | 20 (Желтый) | Звуковой сигнал |
| 11 | 30 (Зеленый) | Центральная система блокирования |
| 12 | 20 (Желтый) | Противотуманные фары |
| 13 | – | – |
| 14 | 30 (Зеленый) | Стеклоочиститель |
| 15 | – | – |
| 16 | 10 (Красный) | Задний противотуманный фонарь |
| 17 | 30 (Зеленый) | Стеклоподъемники |
| 18 | 10 (Красный) | Освещение номерного знака |
| 19 | 20 (Желтый) | Топливный насос |
| 20 | 30 (Зеленый) | Стеклоподъемники |
| 21 | – | – |
| 22 | 20 (Желтый) | Световая аварийная сигнализация, информационный дисплей, бортовой компьютер, освещение в салоне автомобиля, вентилятор радиатора, радио, сигнализаторы. |
| 23 | – | – |
| 24 | 10 (Красный) | Ближний левый свет, корректор света |
| 25 | 10 (Красный) | Стояночные огни и задний левый фонарь |
| 26 | 10 (Красный) | Дальний левый свет |
| 27 | – | – |
| 28 | – | Обогреватель охлаждающей жидкости (дизель) |
| 29 | 10 (Красный) | Световая аварийная сигнализация, электрически управляемые наружные зеркала, стеклоподъемники, люк, круиз-контроль, освещение в салоне автомобиля |
| 30 | 30 (Зеленый) | Люк |
| 31 | – | – |
| 32 | – | – |
| 33 | 20 (Желтый) | Клемма 30: постоянный ток прицепа |
| 34 | 20 (Желтый) | Переключатель CD-чейнджера |
| 35 | 10 (Красный) | ABS , Traction Control, автоматическая трансмиссия |
| 36 | 20 (Желтый) | Обогрев передних сидений |
| 37 | 10 (Красный) | Прикуриватель |
| 38 | 10 (Красный) | Лампы стоп-сигнала, автоматическая трансмиссия, дисплей, круиз-контроль |
| 39 | 10 (Красный) | Автоматическая трансмиссия |
| 40 | 10 (Красный) | Вентилятор радиатора, обогреватель заднего стекла |
| 41 | 10 (Красный) | Обогреватель зеркал |
Расположение главного блока предохранителей и реле на панели приборов со стороны водителя
| Главный блок предохранителей и реле расположен под крышкой в панели приборов со стороны водителя. |
Расположение предохранителей и реле приведено на крышке.
Каждый предохранитель имеет надпись о величине пропускаемого тока.
| Для того чтобы снять предохранитель, воспользуйтесь пинцетом для извлечения предохранителя из разъема. Достаньте предохранитель из пинцета. Провод внутри предохранителя легко заметен и будет разорван, если предохранитель перегорел. |
Всегда заменяйте предохранитель другим предохранителем той же мощности. Никогда не заменяйте предохранитель более чем один раз, не определив причину его перегорания.
Реле
Реле – это электронно управляемый переключатель, который обычно используется следующим образом:
– реле может переключать ток высокого напряжения дистанционно от цепи, в которой течет этот ток, позволяя использовать более тонкие провода и контакты переключателей; – реле может иметь более одного управляющего входа в отличие от механического переключателя; – реле может выполнять функцию таймера, например, выдавать интервал работы стеклоочистителей.
Расположение реле перед аккумулятором в моторном отсеке
| Реле расположены в главном блоке предохранителей и реле, хотя некоторые реле, связанные с двигателем, расположены в моторном отсеке. |
Если система, управляемая реле, выходит из строя, и причиной неисправности, возможно, является реле, прислушайтесь к работе реле при включенной системе. Если реле исправно работает, то вы должны услышать щелчок при его включении. Если реле исправно, то причина неисправности заключена в элементах или соединяющих проводах. Если реле не работает, это значит, что оно не получает основного электропитания или управляющего импульса, или реле неисправно.
Снятие реле
Предохранители и блоки реле бмв е60 со схемами и расшифровками на русском языке
Следующей модификацией BMW 5 series после E39, стала E60. Автомобиль выпускался в 2003, 2004, 2005,2006, 2007, 2008, 2009 и 2010 году в двух вариантах кузова: седан (E60) и универсал (E61). Мы рассмотрим схемы блоков реле и предохранители бмв е60, а так же предоставим полное руководство по эксплуатации.
Запасные предохранители и пластмассовый пинцет должны находятся в комплекте шоферского инструмента. Спецификация предохранителей для Вашего автомобиля находится в багажном отсеке за правой боковой крышкой.
Блок предохранителей и реле под капотом BMW E60
Находится в моторном отделении ближе к лобовому стеклу.
Общая схема элементов блока
Описание
| 1 | Электронный блок управления двигателем |
| 2 | — |
| 3 | Реле блока управления высотой подъема клапана |
| 4 | Реле обогревателя системы вентиляции картера |
| 5 | Реле электродвигателя очистителя лобового стекла |
| 6 | Реле насоса системы подачи воздуха навыпуск |
| 7 | Реле системы управления двигателем |
| F1 | (30А) Управление двигателем |
| F2 | (30А) Управление двигателем |
| F3 | (20А) |
| F4 | (30А) |
| F5 | (30А) Управление двигателем |
| F6 | (10А) Управление двигателем |
| F7 | (40А) Управление двигателем |
| F8 | (30А) |
| F10 | (5А) Обогреватель системы вентиляции картера |
Основной блок предохранителей в салоне бмв е30
Он находится за вещевым ящиком (еще его могут называть бардачком). Для доступа необходимо открыть 2 фиксатора и сдвинуть защитную крышку.
Внешне выглядеть должно так.
Слева вверху должна располагаться брошюра с точным описанием предохранителей.
Подробное описание (нумерация с лева на право, одни из вариантов)
| F1 | (50А) Электронный блок управления ABS |
| F2 | (60А) |
| F3 | (40А) Резистор электродвигателя вентилятора отопителя |
| F4 | — |
| F5 | (50А) Блок управления освещением |
| F6 | (50А) Блок управления освещением |
| F7 | (50А) |
| F8 | (60А) |
| F9 | (60А) |
| F10 | (30А) |
| F11 | (5А) |
| F12 | (30А) |
| F13 | (30А) Блок управления раздаточной коробкой |
| F14 | (30А) Электропривод сиденья |
| F15 | (5А) |
| F16 | (30А) Реле электродвигателя очистителя лобового стекла |
| F17 | (5А) Блок управления электрооборудованием рулевой колонки |
| F18 | (30А) |
| F19 | — |
| F20 | (20А) Дополнительный отопитель |
| F21 | (30А) Электропривод сиденья |
| F22 | (30А) |
| F23 | — |
| F24 | (30А) |
| F25 | (30А) Электронный блок управления ABS |
| F26 | (20А) — |
| F27 | (30А) |
| F28 | (20А) Блок управления электрооборудованием рулевой колонки |
| F29 | (10А) |
| F30 | (20А) Топливный насос |
| F31 | (30А) Электропривод сиденья |
| F32 | (10А) |
| F33 | (30А) Электропривод сиденья |
| F34 | (20А) Мультимедийный блок управления |
| F35 | (5А) Система навигации |
| F36 | (7,5А) |
| F37 | (5А) Телефон |
| F38 | (5А) CD-чейнджер |
| F39 | — |
| F40 | (10А) DVD-чейнджер |
| F41 | (7,5А) Блок управления комбинацией приборов |
| F42 | — |
| F43 | — |
| F44 | — |
| F45 | — |
| F46 | — |
Второй вариант
Блок реле и предохранителей в багажном отделении
Он находится с правой стороны под обшивкой. Для доступа надо снять защитную крышку. Если необходимо, перед этим отцепите страховочный ремень.
Реальное фото блока в багажном отделении бмв е60
Оригинальное описание выглядит примерно так.
Таблица с расшифровкой
| Реле контроля силы тока аккумуляторной батареи | |
| 50 | 30А насос омывателя фар |
| 51 | 5А |
| 52 | 40А Реле компрессора активной подвески |
| 53 | 30А Электропривод передних сидений |
| 54 | 40А Обогреватель заднего стекла |
| 55 | 40А Блок управления приводом открывания/ закрывания задней двери |
| 56 | 5А Датчик дождя/ солнечного света |
| 57 | 5А Блок управления электродвигателем вентилятора кондиционера/ отопителя |
| 58 | 20А Очиститель заднего стекла |
| 59 | 5А Усилитель сигнала антенны |
| 60 | — |
| 61 | 7,5А Холодильник, предохранитель прикуривателя (до 09-2005) |
| 62 | 30А Блок управления электрооборудованием прицепа |
| 63 | 20А Дополнительный отопитель |
| 64 | 15А Блок управления электродвигателем вентилятора кондиционера/ отопителя |
| 65 | — |
| 66 | 20А Блок управления электроприводом люка |
| 67 | 10А |
| 68 | 5А |
| 69 | 5А Блок управления системой парковки |
| 70 | 10А Датчик дистанции до препятствия (адаптивная система поддержания скорости) |
| 71 | 30А Многофункциональный переключатель в сборе |
| 72 | 20А 8цил. бензин: Реле топливного насоса |
| 73 | 30А 09/07: Усилитель выходного сигнала аудиосистемы |
| 74 | 10А |
| 75 | 10А |
| 76 | 10А |
| 77 | 10А Главный дисплей |
| 78 | 5А |
| 79 | 10А |
| 80 | 10А |
| 81 | 7,5А |
| 82 | 7,5А Блок управления системы контроля давления в шинах |
| 83 | 30А Электропривод передних сидений |
| 84 | 15А |
| 85 | 7,5А |
| 86 | 40А Усилитель рулевого управления |
| 87 | 20А Предохранитель прикуривателя (после 09-2005) |
| 88 | 20А |
| 89 | 5А Внутреннее зеркало заднего вида с автозатемнением |
Проверьте наличие отдельного блока около аккумуляторной батареи на 2 элемента предохранителей с высоким номиналом:
- F92 (100А) — дополнительный электрический отопитель;
- F90 (200А) — блок предохранителей расположенного в приборной панели.
Дополнительная информация
Вот тут можете скачать полную инструкцию по эксплуатации БМВ Е60 в формате PDF, если не нашли ответ на свой вопрос.
Возможно, полезно будет ознакомится с примером замены реле бензонасоса.
vsepredohraniteli.ru
