Блоки предохранителей камри 40: где, как расшифровать, схема

Блоки в салоне Toyota Camry 40

Схема расположения

Обозначение

  1. Блок предохранителей
  2. Блок управления электрооборудованием кузова
  3. Реле указателей поворота (аварийная сигнализация)
  4. Распределительный блок №3
  5. Блок ID (автомобили с системой Smart System) Транспондер ключа (автомобили без системы Smart System)
  6. Распределительный блок (CAN)
  7. Распределительный блок №4
  8. Усилитель кондиционера
  9. Блок сертификации
  10. Блок контроля давления в шинах
  11. Центральный блок подушек безопасности
  12. Аудио усилитель
  13. Блок блокировки селектора коробки передач
  14. Усилитель сигнала ключа
  15. Блок блокировки руля

Блок предохранителей

Установлен слева под панелью приборов. Для доступа надо убрать защитную крышку.

Схема с крышки блока

Схема

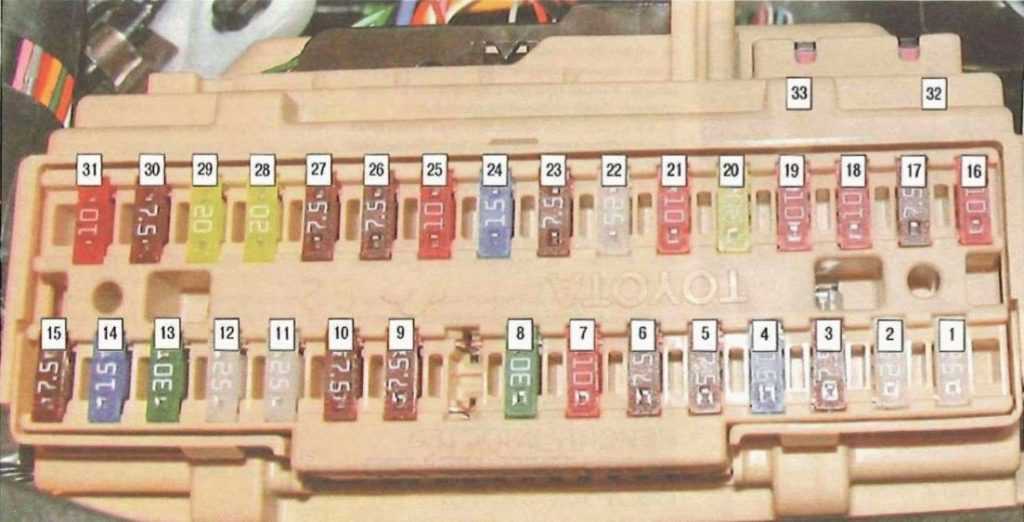

Описание

1 25А RR DOOR RH Задний правый стекло подъемник
2 25А RR DOOR LH Задний левый стекло подъемник
3 7,5А FUEL OPN Лючок бензобака
4 15А FR FOG Передний противотуманный свет
5 7,5А OBD Диагностический разъем
6 7,5А ECU−B NO.2 Стекло подъемники
7 10А STOP Лампы стоп-сигнала, дополнительный стоп-сигнал, блокировка селектора коробки передач, система впрыска топлива, блок управления электрооборудованием кузова, ABS, система стабилизации автомобиля, трэкшн контроль, система помощи при торможении, система управления дроссельной заслонкой
8 30A TI&TE Наклонное и телескопическое рулевое управление
Резерв
9 7,5A AM1 Система впрыска топлива
10 7,5A A/C Кондиционер
11 25A PWR Стекло подъемники
12 25A DOOR NO.2 Блок управления электрооборудованием кузова
13 30A S/ROOF Люк
14 15A TAIL Габаритный свет, освещение номерного знака, лампы заднего хода, передние указатели поворота, блок управления электрооборудованием кузова
15 7,5A PANEL Навигация, подогрев сидений, аварийная сигнализация, кондиционер, аудиосистема, часы, освещение перчаточного ящика, система стабилизации автомобиля, трэкшн контроль, подсветка панели приборов, переключатели на руле
16 10A ECU IG NO.1 Блок управления электрооборудованием кузова, стеклоочиститель и омыватель, люк, система контроля давления в шинах, вентилятор системы охлаждения, навигация, внутреннее зеркало с автоматическим затемнением
17 7,5A ECU IG NO.2 ABS, система стабилизации автомобиля, трэкшн контроль, система помощи при торможении, блокировка селектора коробки передач, автоматическая коробка передач, круиз-контроль
18 10A A/C NO.2 Кондиционер, обогрев заднего стекла
19 10A WASH Стеклоочиститель и омыватель
20 20A S-HTR Подогрев сидений
21 10A GAUGE NO.1 Аварийная сигнализация, лампы заднего хода, система впрыска топлива, система зарядки аккумуляторной батареи
22 25A WIP Стеклоочиститель и омыватель
23 7,5A H−LP LVL Электро корректор фар
24 15A INJ Система впрыска топлива, система запуска
25 10A IGN Система впрыска топлива, противоугонная система, подушки безопасности, система блокировки руля, система классификации переднего пассажира, система управления дроссельной заслонкой, система бесключевого доступа
26 7,5A GAUGE NO.2 Комбинация приборов, часы, мульти-информационный дисплей
27 7,5A ECU−ACC Часы, блокировка селектора коробки передач, блок управления электрооборудованием кузова, зеркала с электроприводом, система бесключевого доступа
28 20A CIG Прикуриватель
29 20A PWR OUTLET- Розетка
30 7,5A RADIO NO.2 Аудиосистема, навигация
31 10A MIR HTR Обогрев зеркал

Предохранители 32 на 30А POWER Стеклоподъемники и 33 на 30А P/SEAT Сиденья с электроприводом расположены отдельно в верней части блока.

Реле

С обратной стороны блока крепится несколько элементов реле.

Схема

Назначение

  • R1 Противотуманный свет
  • R2 Габаритный свет
  • R3 Вспомогательное реле
  • R4 Стеклоподъемники
  • R5 Зажигание (IG1)

Toyota Camry XV50 — Unit D (Интегрированное реле)

Так получилось, что в течении довольно короткого промежутка времени, в нашем автосервисе побывали две новые Toyota Camry, со сгоревшими блоками, которые называются:

Integration Relay (Engine Room Junction Block Assembly)

Обе машины были после ДТП, причём одна, после ремонта, уже проехала энное количество километров и вот неожиданно, с утра, из-под капота повалил дым. Сгорел блок и часть проводки.

Давайте поближе познакомимся с этим «Интегрированным реле», которое кроме всего прочего выполняет функцию «защиты» электрических цепей, сгорая первым.

На рисунке выше, «Интегрированное реле» обозначено как Unit D. Как видите, никаких предохранителей это реле не имеет, его корпус не разборный.

Если вынуть «Интегрированное реле» из блока предохранителей, держится на двух защёлках по бокам, то снизу увидим несколько разъёмов. Давайте теперь разберёмся в назначении контактов этих разъёмов и вообще, за что отвечает этот блок.

Разъём 1F

  • 1 FOGR — Выход на правую противотуманную фару (синий)
  • 2 FOGL — Выход на левую противотуманную фару (жёлтый)
  • 3 GND1 — Масса (синий)
  • 4 DEFS — Вход. Изменение потенциала при включении обогрева заднего стекла (серый)
  • 5 DIMS — Вход. Изменение потенциала при включении «автосвета» (белый)
  • 8 FN2S — Выход на реле включения вентилятора 2 (голубой)
  • 9 FANH — Вход. Изменение потенциала при включении высокой скорости вентилятора (белый)
  • 10 RFGS — Вход. Изменение потенциала при включении задних противотуманных фонарей (чёрный)
  • 12 RFOG — Выход на задние противотуманные фонари (красный)
  • 13 FOGS — Вход. Изменение потенциала при включении передних противотуманных фар (розовый)
  • 15 IGN — Вход. +12В при включении зажигания (фиолетовый)
  • 17 FANL — Вход. Изменение потенциала при включении низкой скорости вентилятора (красный)
  • 18 HLHL — Выход на левую лампу дальнего света (жёлтый)

Разъём 1G

  • 2 TAIL — Вход. +12В при включении габаритов (розовый)
  • 4 GND2 — Масса (белый)
  • 5 HLHR — Выход на правую лампу дальнего света (зелёный)
  • 7 MHTR — Выход на элементы обогрева зеркал (серый)

Разъём 1M

  • 1 RFAN — Выход на включение основного вентилятора охлаждения (синий)
  • 2 FAN2 — Выход на включение вентилятора 2 (зелёный)
  • 3 CFAN — Выход на включение вентилятора 2 (белый)

Разъём 1N

1 RDEF — Выход на элемент обогрева заднего стекла (чёрный)

Разъём A

BATT — Постоянное напряжение питания +12В (белый или чёрно-красный)

Разъём В

ALT — Постоянное напряжение питания +12В

А теперь самое интересное! Вот мы видим выходы на передние и задние противотуманки, на обогрев стекла и зеркал, на вентиляторы охлаждения и на дальний свет. Где предохранители защищающие эти электрические цепи? Причём в сороковом кузове Toyota Camry XV40 эти предохранители были.

Процесс замены предохранителя

Замена предохранителей на автомобилях Тойота Камри 40 с двигателями на 2.4 и 3.5 литра производится в одинаковой последовательности. Для того, чтобы поменять перемычку необходимо воспользоваться инструкцией, приведенной ниже.

  • Выключить все электроприборы и зажигание.
  • Открыть капот и отсоединить минусовую клемму от аккумуляторной батареи.
  • Не зависимо от того, в каком из монтажных блоков предохранитель вышел из строя, необходимо разобрать корпус блока, расположенного в подкапотном пространстве. В его крышке закреплены три запасных перемычки и специальные пластиковые щипчики, позволяющие удобно вынимать предохранители.

Расположение запасных предохранителей и пластмассовых щипчиков

Далее необходимо обнаружить перемычку, отвечающую за обесточенную цепь, например топливного насоса. Для этих целей можно обратиться к мануалу по эксплуатации Тойота Камри асв 40, либо получить требуемую информацию с пояснений, приведенных на крышках монтажных блоков. Так, например, за цепь габаритов отвечает синий предохранитель №14 с номинальным током 15 А, расположенный в салоне. Данную информацию можно получит с нижеприведенной крышки Камри 40 2008 года производства.

Информация на крышке

После определения требующего замены предохранителя, необходимо взять его за корпус при помощи специальных пластиковых щипчиков, как показано на рисунке ниже. Не рекомендуется пошатывание, раскачивание и выкручивание перемычки во время ее изъятия. Это приведет к повреждению посадочного гнезда и установленный новый предохранитель не будет в нем надежно фиксироваться. Ненадежный контакт в последующем приведет к искрениям и нестабильному питанию цепи, например, системы блокировки включения коробки передач.

Изъятие предохранителя с использованием пластиковых щипцов

После изъятия предохранителя следует убедится в его неисправности. Самый простой способ заключается в визуальном осмотре. Исправность перемычки определяется согласно рисунку ниже.

Определение исправности предохранителя при помощи визуального осмотра

Если в процессе осмотра не удается обнаружить разрыв, то необходимо прозвонить перемычку с помощью мультиметра. Отсутствие звукового сигнала в процессе проверки говорит о повреждении предохранителя.

Процесс «прозвонки» предохранителя с помощью омметра или мультиметра

  • Выбирая новый силовой предохранитель необходимо проконтролировать то, какие силовые токовые нагрузки он может выдержать. Например, для работы ближнего света стоят перемычки на 15 А. Цветовое обозначение также рекомендуется соблюдать, но оно не столь критично как номинальный ток.
  • Ровным движение поставит предохранитель в его посадочное место. Запрещено использовать перемычки, рассчитанные ток отличный от номинала в большую сторону. Это может привести к порче оборудования, нарушениям в работе бортовой сети и стать причиной возгорания машины.

Блоки предохранителей Камри 40: где находятся? схема и расшифровка

Но подобрать подходящую деталь не так просто, так как для отдельных модификаций авто выпускаются антиблокировочные системы с разными разъемами. И далеко не все они взаимозаменяемы.

Именно по нему необходимо ориентироваться при выборе необходимой детали. Купить оригинальные узлы можно у официального дилера автомобилей Toyota Camry. Но владельцу транспортного средства надо быть готовым к тому, что это обойдется в сумму тыс. Цена антиблокировочной системы зависит от типа регулирования колес автомобиля.

Так, АБС с независимым регулирование стоит намного дороже, чем с общим. Нет схемы предохранителей 6. Нет схемы 7. ETCS 10 А: Электронная система управления дроссельной заслонкой 8.

Блоки ABS для Camry V40

HAZ 15 А: Лампы аварийной сигнализации 9. IG2 20 А на некоторых моделях: Система блокировки рулевого управления DOME 10 А: Измерительные приборы, подсветка косметического тойота камри 30 реле абс, подсветка багажника, подсвета кнопки запуска двигателя, подсветка двери, внутреннее освещение, лампы для чтения, часы, интеллектуальная система доступа без ключа ECU-B N0.

Предохранитель отвечающий за главный блок защиты от ошибок, система курсовой устойчивости, система дистанционного управления Аудиосистема DOOR N0.

Главный блок защиты от ошибок АМР 25 А: Нет схемы EFI N0. S-HORN 7. Предохранитель Тойота Камри отвечающий за звуковой сигнал МРХ-В 10 А: Измерительные приборы EFI NO. Тойота камри 30 реле абс 10 А: Звуковой сигнал Правая фара дальний светсистема регулировки угла наклона фар

Тойота Карина Е Т190 (Корона) — предохранители и реле

Toyota Carina E представляет 6 поколение модельного ряда Carina, которая выпускалась в 1992, 1993, 1994, 1995, 1996, 1997 и 1998 году с кузовами хэтчбэк (лифтбек), седан, и универсал (вагон). За это время она прошла рестайлинг. Данная модель является Европейской версией 9 поколения леворульной Тойота Корона Т190. Данные машины очень схожи, ключевое отличие в расположение рулевого управления. В данной публикации вы сможете найти описание предохранителей и реле Тойота Карина Е (Корона Т190) со схемами блоков и местами их расположения. Отметим предохранитель отвечающий за прикуриватель.

Нюансы использования прикуривателя и розеток

Часто для питания гаджетов используют прикуриватель, однако для правильной эксплуатации прибора без ущерба для электросети автомобиля нужно учитывать ряд нюансов.

Целый предохранитель

Это интересно: В каких случаях производится замена лампы ближнего света и как поменять самому

Если у вас постоянно горит ппробка прикуривателя в автомобиле Тойота Камри 40 2006-2011, срочно обратитесь к профессиональному мастеру, специализирующемуся на автомобильной электронике. Это позволит вовремя обнаружить неисправность и устранить ее, пока неполадка не стала причиной возгорания.

Проблемы, возникающие с прикуривателем на Камри 40

В процессе эксплуатации прикуривателя возможно перегорание предохранителя. Причиной этого является:

  1. продолжительная перегрузка;
  2. короткое замыкание;
  3. брак предохранителя.

Выход из строя прикуривателя в результате короткого замыкания потребителя, хоть и является нештатной ситуацией, но опасности не вызывает. Хуже, если короткое замыкание возникло из-за соприкасания проводов, идущих к прикуривателю, в результате повреждения изоляции. В таком случае необходимо устранить поломку в кратчайшие сроки, так как продолжение использования розетки может привести к возгоранию

Брак предохранителя заключается в меньшем его номинальном токе, который он может выдержать по сравнению с заявленным. В результате он быстро перегорает, обесточивая розетку. Замена перемычки на новую исправит ситуацию.

Перегоревший предохранитель

В зависимости от комплектации Тойота Камри 40 имеет несколько прикуривателей. Обычно в автомобиле устанавливается 3 розетки. Отсутствие напряжения в двух гнездах одновременно, является косвенным признаком сгорания перемычки.

В случае повреждения предохранителя необходимо выполнить его замену согласно инструкции, приведенной ниже:

Получить доступ к блоку предохранителей. Он находится в салоне Тойота Камри 40, слева от рулевой рейки, недалеко от рычага открытия капота.

Блок предохранителей закрыт специальной крышкой. На ней указаны номинальный ток и назначение перемычек. Крышку необходимо снять.

Для того, чтобы изъять предохранитель необходимо воспользоваться специальными пластиковыми щипцами. Они находятся в монтажном блоке, расположенном в подкапотном пространстве.

  • За розетки прикуривателя отвечают два рядом расположенные желтые предохранителя №28 и №29 на 20А. Для их демонтажа требуется потянуть щипчиками перемычку за корпус.
  • Далее при помощи мультиметра или омметра следует «прозвонить» предохранители на целостность. При отсутствии приборов можно визуально оценить состояние перемычек, как показано на рисунке ниже.

Если подтвердится, что предохранитель перегорел, следует заменить его на новый. В монтажном блоке хранятся несколько запасных перемычек. При отсутствии предохранителя с требуемым номинальным током, следует поставить ближайший меньший. При этом следует избегать подключения мощной нагрузки к розетке.

Блоки в салоне

Расположение

Общая схема расположения блоков

Описание

  1. Блок предохранителей
  2. Интегральное реле
  3. Реле указателей поворота
  4. Блок управления круиз-контролем
  5. Усилитель сигнала
  6. Главное реле дневных ходовых огней
  7. Усилитель кондиционера (ручной кондиционер)
  8. Блок противоугонной системы
  9. Блок управления ABS (ABS и Traction)
  10. Усилитель
  11. Блок управления двигателем
  12. Блок управления автоматическим кондиционером
  13. Блок центрального замка
  14. Блок блокировки селектора коробки передач
  15. Центральный блок подушек безопасности

Блок предохранителей

Находится в нижней части панели приборов, за перчаточным ящиком.

Пример обозначения с крышки

Схема

Назначение

1 20A SEAT−HEATER — Подогрев сидений
2 10A HEATER — Кондиционер, обогрев заднего стекла, система запуска
3 10A GAUGE — Комбинация приборов, лампы заднего хода, круиз-контроль, система зарядки, дневные ходовые огни, трэкшн контроль, стеклоподъемники, предупреждающий зуммер, сервисные индикаторы
4 20A WIPER — 1996-1998: Стеклоочиститель и омыватель
25A WIPER — 1999-2001: Стеклоочиститель и омыватель
5 10A MIRROR−HEATER — Обогрев зеркал
6 15A ECU−IG — Круиз-контроль, антиблокировочная тормозная система, антенна, подушки безопасности, преднатяжитель ремня безопасности, противоугонная система, блокировка селектора коробки передач, трэкшн контроль, дневные ходовые огни, беспроводная система дистанционного управления, система впрыска топлива
7 5A IGN — Комбинация приборов, система зарядки, подушки безопасности, система впрыска топлива, преднатяжитель ремня безопасности
8 15A STOP — Лампы стоп-сигнала, круиз-контроль, дополнительный стоп-сигнал, антиблокировочная тормозная система, система впрыска топлива, блокировка селектора коробки передач
9 10A TAIL — Габаритный свет, освещение номерного знака, дневные ходовые огни, система впрыска топлива
10 15A POWER−OUTLET — Розетка
11 7,5A OBD — Диагностический разъем
12 15A FOG — Противотуманный свет
13 5A STARTER — Комбинация приборов, система впрыска топлива
14 25A DOOR — Центральный замок, противоугонная система, лючок бензобака
15 7,5A PANEL — Комбинация приборов, аудиосистема, прикуриватель, освещение перчаточного ящика, подсветка панели приборов, часы, сервисные индикаторы, подсветка блока управления кондиционером, подсветка пепельницы, аварийная сигнализация, дневные ходовые огни, блок управления подогревом сидений, обогрев заднего стекла, блок управления автоматической коробкой передач
16 7,5A TURN — Указатели поворота
17 7,5A RAD−NO.2 — Аудиосистема, антенна
18 15A CIG — Прикуриватель, блокировка селектора коробки передач, блок управления зеркалами, противоугонная система, центральный замок, подушки безопасности, преднатяжитель ремня безопасности, обогрев зеркал, кондиционер
19 Помехоподавляющий фильтр
20 Помехоподавляющий фильтр
21 40А DEF — Обогрев заднего стекла
22 30A PWR — Стеклоподъемники, сиденья с электроприводом, люк
23 40A AM1 — 1996-1999: Омыватель фар
40A AM1 — 2000-2001: Предохранители: POWER−OUTLET, CIG, RAD−NO.2, TURN, WIPER», ECU−IG, GAUGE и HEATER

С обратной стороны блока крепятся некоторые реле.

Схема

Обозначение

R1 Силовое реле (стеклоподъемники, люк, сиденья с электроприводом)
R2 Обогрев заднего стекла
R3 Габаритный свет
R4 Интегрированное реле

Дополнительные элементы

Схема

Расположение

  1. Реле и блок управления люком
  2. Датчик подушек безопасности
  3. Блок управления антенной
  4. Датчик подушек безопасности
  5. Блок контроля неисправности ламп

Назначение предохранителей автомобиля Тойота Камри 40 и схема их размещения в блоках

Схема расположения предохранителей в монтажном салонном блоке приведена на рисунке ниже.


Монтажный блок салона

Назначение предохранителей в соответствии с указанными на рисунке выше номерами приведено в таблице ниже.

Таблица — Назначение, цвет и номинальный ток предохранителей салонного блока

Монтажный блок, расположенный в моторном отсеке, помимо предохранителей содержит реле.


Реле и предохранители в монтажном блоке, расположенном в подкапотном пространстве

Расшифровка назначения предохранителей, которые находятся в моторном отсеке Тойота Камри 40, приведена в таблице ниже.

Таблица — Назначение, номинальный ток и цвет элементов монтажного блока, расположенного в подкапотном пространстве

Вывод

Любая автомобильная аппаратура, включая электрическое оборудование Toyota Camry 2008 и других модификаций модели, защищено системой плавких вставок, которые в случае короткого замыкания разрывают цепь и не допускают возгорания одного элемента или всей сети. Предохранители Камри V40 2007 и других вариаций модели расположены в подкапотном отсеке и в салоне автомобиля, поэтому, зная схемы расположения этих элементов, можно в считанные секунды найти поврежденную вставку и заменить на исправную

Однако не забывайте, что перед заменой перемычки важно выяснить причину, по которой она вышла из строя. Диагностировать неполадку самостоятельно не рекомендуется

Доверьте это профессиональным электрикам, и Тойота Камри V40 будет служить на благо вам и вашей семье.
