Предохранители и реле chevrolet spark (m300; 2010-2015)

Блок с предохранителями и реле под капотом

Во всех автомобилях данной серии он находится с левой стороны, под защитной пластиковой крышкой.

Для автомобилей выпущенных до 2010 года

Схема

Описание

Предохранители

1	—	Резерв
2	10	Электронный блок управления автоматической коробкой пере­дач, электронный блок системы управления двигателем
3	15	Система управления двигателем, форсунки, датчик неровной дороги, клапан рециркуляции отработавших газов, датчик кон­центрации кислорода, датчик положения распределительного вала, клапан продувки адсорбера
4	—	Резерв
5	15	Реле включения дальнего света фар
6	10	Ближний свет фар
7	—	Резерв
8	—	—
9	—	—
10	—	—
11	30	Цепь замка зажигания
12	15	Топливный насос
13	15	Цепь выключателя аварийной сигнализации
14	20	Цепь реле обогревателя стекла двери задка
15	30	Цепь блока предохранителей расположенного под панелью приборов
16	30	Цепь замка зажигания
17	10	Ближний свет фар, цепь реле задней противотуманной фары, цепь переключателя света фар
18	50	Гидроэлектронный модуль ABS
19	10	Цепь передних противотуманных фар
20	10	Цепь звукового сигнала
21	10	Магнитола, аварийная сигнализация, цепь кондиционера, подсветка рычага переключения диапазонов автоматической коробки передач, комбинация приборов
22	10	Габаритные огни, электрокорректор света фар
23	10	Цепь реле компрессора кондиционера
24	20	Цепь реле низкой скорости вращения электродвигателя вентилятора системы охлаждения двигателя
25	30	Цепь реле высокой скорости вращения электродвигателя вентилятора системы охлаждения двигателя

Реле

К1	Реле топливного насоса
К2	Реле дальнего света фар
КЗ	Реле ближнего света фар
К4	Реле звукового сигнала
К5	Реле противотуманных фар
К6	Главное реле
К7	Реле низкой скорости вращения электродвигателя вентилятора системы охлаждения двигателя
К8	Реле высокой скорости вращения электродвигателя вентилятора системы охлаждения двигателя
К9	Реле габаритных огней
К10	Реле компрессора кондиционер

Для автомобилей выпущенных с 2010 года

Общая схема

Расшифровка

1	50	Реле подогревателя заднего стекла, Блок предохранителей панель приборов
2	15	Выключатель аварийной световой сигнализации
3	30	Замок зажигания
4	15	Модуль управления двигателем, Катушка зажигания 1, Катушка зажигания 2, Катушка зажигания 3, Катушка зажигания 4, Модуль катушек зажигания, Модуль управления системой питания сжиженным нефтяным газом
5	40	Замок зажигания
6	15	Подогреваемый датчик кислорода, Клапан рециркуляции выхлопных газов, Электромагнитный клапан продувки адсорбера (EVAP), Подогреваемый датчик кислорода 1, Датчик положения распределительного вала, Подогреваемый датчик кислорода 2
7	50	Электронный блок управления тормозной системы (ЕВСМ)
8	10	Модуль управления двигателем, Модуль управления коробкой передач (MFL)
9	20	Реле подогрева сиденья
10	10	Запасной предохранитель
11	30	Реле вентилятора охлаждения KR620D, высокая скорость
11	15	Модуль управления двигателем, Катушка зажигания 1, Катушка зажигания 2, Катушка зажигания 3, Катушка зажигания 4, Модуль катушек зажигания, Модуль управления системой питания сжиженным нефтяным газом
12	40	Электронный блок управления тормозной системы (ЕВСМ)
13	10	Муфта компрессора кондиционера
14	15	Запасной предохранитель
15	20	Низкая скорость вентилятора охлаждения
16	30	Реле стартера
17	15	Реле топливного насоса
18	10	Плафон подсветки номерного знака, Задний фонарь левый, Лампа стояночного огня/указателя поворота левая, Привод корректора света фар левый
19	10	Лампа стояночного огня/указателя поворота правая, Привод корректора света фар правый, Задний фонарь правый, Реле светильника салона
20	20	Дальний свет фар, Комбинация приборов
21	10	Ближний свет левой фары, переключатель корректора света фар
22	10	Ближний свет правой фары
23	10	Реле звукового сигнала, Датчик незакрытого капота
24	10	Реле передних противотуманных фар
25	20	Запасной предохранитель
26	—	Не используется
27	—	Не используется
Реле
R1	Реле кондиционера
R2	Реле габаритных огней
R3	Реле низких оборотов вентилятора
R4	Реле высоких оборотов вентилятора
R5	Реле передней противотуманной фары
R6	Реле топливного насоса
R7	Главное реле двигателя
R8	Реле ближнего света фар
R9	Реле звукового сигнала
R10	Реле подогрева сиденья
R11	Реле стартера
R12	Реле включения дальнего света фар

Предохранители и реле под капотом

Основной блок

В моторном отсеке блок находится с левой стороны под защитной крышкой.

p, blockquote 17,0,0,0,0 —>

p, blockquote 18,0,0,0,0 —>

p, blockquote 19,0,0,0,0 —>

Схема

p, blockquote 20,0,0,0,0 —>

p, blockquote 21,0,0,1,0 —>

Назначение

p, blockquote 22,0,0,0,0 —>

Блок защиты цепи силового питания (777)
1A	Резерв
1B	70A Монтажный блок предохранителей салона, Блок предпускового подогрева
1C	60A Реле погружных подогревателей 1 и 4
1D	60A Реле погружных подогревателей 2 и 3
1E	Резерв
1F	60A Вентилятор системы охлаждения — реле
Блок защиты цепи двигателя (1834)
1	25A ЭБУ системы впрыска
2	15A Цепь питания системы двигателя
3	10A Электромагнитная муфта компрессора кондиционера
4	20A Реле подогрева топлива
Блок защиты цепей силового питания (1841)
2A	60A Блок предохранителей в салоне, Реле потребителей электроэнергии 1
2B	Резерв
2C	60A Реле 1 и 2 «+» после замка зажигания, Реле дополнительного отопителя салона
2D	60A Блок предохранителей салона, Охранная сигнализация
2E	Резерв
2F	40A Электро вентилятор отопителя и кондиционера

Блок реле

Наличие тех или иных элементов зависит от комплектации автомобиля.

p, blockquote 23,0,0,0,0 —>

p, blockquote 24,0,0,0,0 —>

Схема блока предохранителей в салоне УАЗ Патриот (2014 и далее)

F1	10A РК «Dymos» кл.15
F2	15A Розетка салона
F3	10A Компрессор кондиционера
F4	30A 2016-2020: Блок управления электро пакетом, кл.30
5A 2014-2015: Управление зеркалами
F5	7.5A Выключатель сигнала торможения, плафоны освещения салона, плафон освещения вещевого ящика, плафон освещения багажного отделения
F6	40A 2016-2020: Система отопления и кондиционирования, выключатель обогрева двери задка и зеркал
25A 2014-2015: Отопитель
F7	10A Противотуманная фара левая
F8	10A Противотуманная фара правая
F9	20A Переключатель стеклоочистителей, стеклоочиститель, блок переключателей водителя, блок переключателей задних пассажиров, отопитель кузова задний, выключатель дополнительного отопителя
F10	20A Обогрев стекла двери задка, зеркал, модуль управления светом (МУС)
F11	20A ЗМЗ-51432: Звуковой сигнал (для автомобилей с двигателем )
F12	20A Предохранитель прикуривателя Уаз Патриот, розетка в багажном отделении (2016-2020), обогрев сидений (2014-2015)
F13	30A РК «Dymos» кл.30
F14	10A 2016-2020: Стекло подъемники (модуль двери водителя)
30A 2014-2015: Стекло подъемники
F15	5A 2016-2020: Кл. 34 комбинация приборов, выключатель заднего хода, кл. 1 датчика скорости, кл. 2 выключателя аварийной сигнализации
10A 2014-2015: Кл. 5 ХР1 КП, выкл. света з/хода, кл. 1 датчика скорости, кл. 4 центрального плафона, кл. 2 выключателя аварийной сигнализации
F16	15A 2016-2020: Подушка безопасности
10A 2014-2015: Аварийная сигнализация
F17	10A 2016-2020: Медиасистема (радиоприемник с аудио проигрывателем)
20A 2014-2015: Блокировка дверей
F18	15A 2016-2020: Блокировка дифференциала
7.5A 2014-2015: Противотуманный огонь
F19	10A Дальний свет фар левый
F20	10A Дальний свет фар правый
F21	7.5A Ближний свет фар левый
F22	7.5A Ближний свет фар правый
F23	5A Габаритный огонь правый
F24	5A Габаритный огонь левый
F25	60A Обогрев ветрового стекла
F26	Резерв
F27	Резерв
F28	Резерв
F29	Резерв
F30	Резерв
Реле
К1	Реле включения противотуманных фар
К2	2014-2015: Реле включения обогрева стекла двери задка и зеркал
К3	Реле включения дальнего света фар
К4	ЗМЗ-40905: Реле дополнительного электронасоса отопителя 2016-2020: Реле включения ближнего света фар
К5	2014-2015: Реле включения ближнего света фар
2016-2020: Реле дополнительного отопителя салона
К6	Реле компрессора кондиционера
К7	2014-2015: Прерыватель указателей поворота и аварийной сигнализации
2016-2020: Реле включения обогрева стекла двери задка и зеркал
К8	Прерыватель стеклоочистителя с программируемой паузой
К9	Дополнительное (разгрузочное) реле
К10	Реле обогрева ветрового стекла (разгрузочное)
Реле переключения топливных баков (для автомобилей с РК «УАЗ»)
К11	Реле времени обогрева ветрового стекла
К12	2016-2020: Реле блокировки дифференциала заднего моста

Предохранители

ОБЩИЕ СВЕДЕНИЯ

Расположение блока предохранителей с левой стороны панели приборов

Визуальная проверка целостности предохранителя

Использование пинцета для снятия предохранителя

Расположение предохранителей на блоке предохранителей

Расположение блока предохранителей с левой стороны панели приборов

Расположение предохранителей и электрические цепи, защищаемые предохранителями, приведены на наклейке, расположенной с внутренней стороны на крышке блока предохранителей.

Всегда заменяйте предохранитель другим предохранителем той же мощности. Каждый предохранитель имеет надпись о величине защищаемого тока. Никогда не заменяйте предохранитель более чем один раз, не определив причину его перегорания.

Дополнительные предохранители имеются на блоке реле, дополнительном блоке реле и блоке электроники. Блок реле расположен в салоне автомобиля с левой стороны под панелью приборов. Блок электроники расположен с левой стороны около перегородки моторного отсека.

На моделях с дизельными двигателями предохранитель системы предварительного подогрева дизельного двигателя расположен на кронштейне реле в блоке электроники.

Для замены предохранителей откройте крышку, для чего вставьте отвертку в паз с нижней стороны, который отмечен стрелкой и нажмите на крышку.

Если предохранитель перегорел, значит, проводник, соединяющий контакты предохранителя, разорван, см. рис. Визуальная проверка целостности предохранителя.

Для того, чтобы снять предохранитель, воспользуйтесь пинцетом для извлечения предохранителя из разъема (см. рис. Использование пинцета для снятия предохранителя). Достаньте предохранитель из пинцета. Провод внутри предохранителя легко заметен и будет разорван, если предохранитель перегорел.

Установите новый предохранитель, рассчитанный на тот же ток. С обратной стороны каждый предохранитель имеет надпись о величине защищаемого тока. Кроме того, цвет предохранителя также соответствует величине защищаемого тока.

Ток	Цвет
5	Светло-коричневый
10	Красный
15	Синий
20	Желтый
25	Белый
30	Зеленый

Предупреждение

Предохранитель, обозначенный на блоке предохранителей под номером 24 на электрических схемах автомобиля обозначается номером 224, то есть на электрических схемах к номеру предохранителя впереди добавляется цифра 2.

№	Потребитель тока	А
1	Обогреваемые жиклеры омывателей лобового стекла	5
2	Указатели поворота	10
3	Очистители фар, освещение ящика для перчаток, органов управления климатической установкой, селектора автоматической коробки передач	5
4	Освещение номерного знака	5
5	Обогрев сидений, климатическая установка	10
6	Плафоны и светильники для чтения, плафон багажного отделения	5
7	Блок управления ABS	10
8	Автоматический корректор наклона фар при газоразрядных лампах, телефон	5
9	Обогрев зеркал	10
10	CD-чейнджер	5
11	Круиз-контроль при автоматической коробке передач	5
12	Питание системы самодиагностики	10
13	Сигналы торможения	10
14	Установка зеркал, стеклоподъемники, центральная блокировка замков	15
15	Комбинация приборов, автоматическая коробка передач	10
16	Свободен
17	Навигационная система	7,5
18	Дальний свет правый	10
19	Дальний свет левый	10
20	Ближний свет правый, корректор наклона правой фары	10
21	Ближний свет левый, корректор наклона левой фары	10
22	Габаритные и стояночные огни правые	5
23	Габаритные и стояночные огни левые	5
24	Стеклоомыватели	25
25	Вентилятор системы вентиляции, климатическая установка	30
26	Обогрев заднего стекла	30
27	Свободен	15
28	Топливный насос	15
29	Электронные системы двигателя	20
30	Подъемно-сдвижная панель люка крыши	20
31	Фонари заднего хода, автоматическая коробка передач, круиз-контроль при механической коробке передач	15
32	Электронные системы двигателя	20
33	Прикуриватель	15
34	Электронные системы двигателя	15
35	Плюс” продолжительного электропитания прицепа	30
36	Противотуманные фары, задние противотуманные фонари	15
37	Телефон, радио	20
38	Установка зеркал, дистанционное управление блокировкой крышки лючка топливозаливной горловины, стеклоподъемники, центральная блокировка замков	15
39	Аварийная сигнализация	15
40	Звуковой сигнал	25
41	Свободен
42	Свободен
43	Свободен
44	Обогрев сидений	30

Автоматы защиты

Блок с предохранителями и реле под капотом

Во всех автомобилях данной серии он находится с левой стороны, под защитной пластиковой крышкой.

p, blockquote 3,0,0,0,0 —>

p, blockquote 4,0,0,0,0 —>

Для автомобилей выпущенных до 2010 года

Схема

p, blockquote 5,0,0,0,0 —>

p, blockquote 6,0,0,0,0 —>

Описание

p, blockquote 7,0,1,0,0 —>

Предохранители

Реле

p, blockquote 9,0,0,0,0 —>

К1	Реле топливного насоса
К2	Реле дальнего света фар
КЗ	Реле ближнего света фар
К4	Реле звукового сигнала
К5	Реле противотуманных фар
К6	Главное реле
К7	Реле низкой скорости вращения электродвигателя вентилятора системы охлаждения двигателя
К8	Реле высокой скорости вращения электродвигателя вентилятора системы охлаждения двигателя
К9	Реле габаритных огней
К10	Реле компрессора кондиционер

Предохранители и реле Opel Vivaro

Рассмотрены автомобили Opel Vivaro 2001, 2002, 2003, 2004, 2005, 2006, 2007, 2008, 2009, 2010, 2011, 2012, 2013, 2014, 2015, 2016 года выпуска.

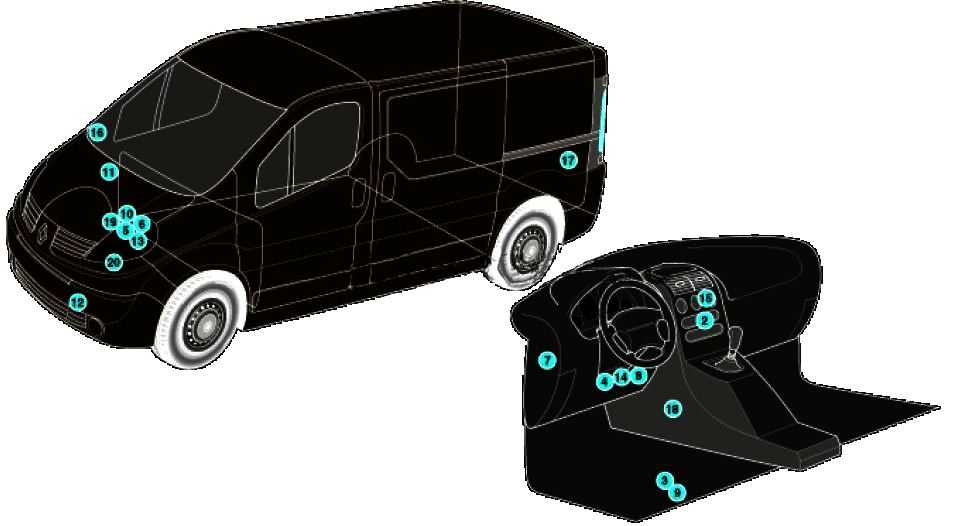

Расположение электронных компонентов в автомобиле.

Электронный блок управления ABS — подполом

Блок управление кондиционером/отопителем

Диагностический разъем (DLC)

Электронный блок управления двигателем (ECM)

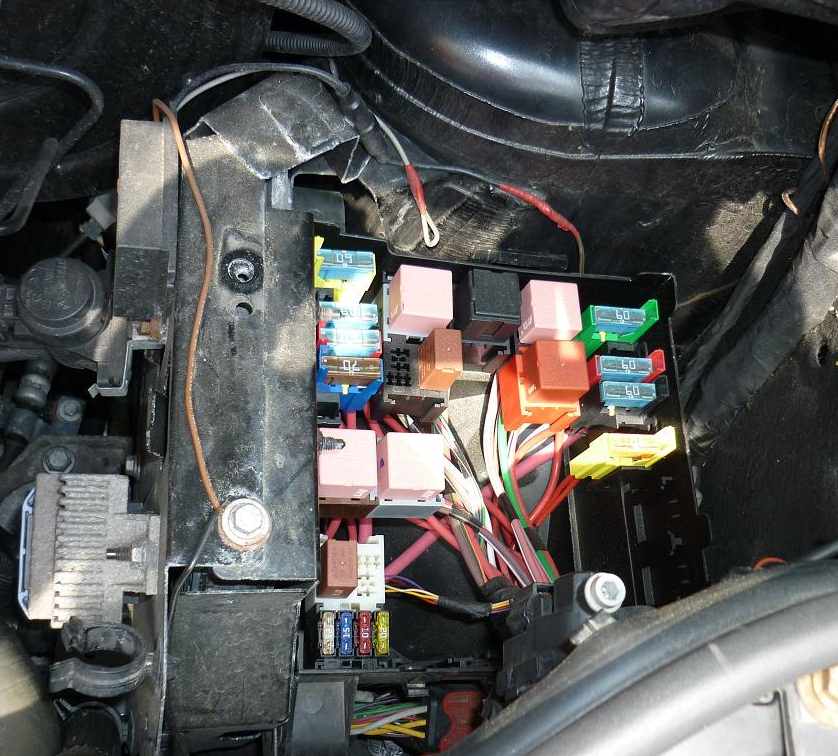

Блок предохранителей/реле, моторный отсек

Блок предохранителей/реле, приборная панель 1

Блок предохранителей/реле, приборная панель 2

Блок предохранителей/реле, под полом

Реле свечей накаливания

Резистор электродвигателя вентилятора отопителя — в блоке отопителя

Инерционный выключатель отсечки подачи топлива

Многофункциональный блок управления

Датчик температуры окружающего воздуха

Блок управления системой парковки

Электронный блок управления SRS

Электронный блок управления трансмиссией (TCM)-Трансмиссия ASM

Датчик скорости автомобиля — на коробке переключения передач (некоторые модели)

Схема расположения предохранителей и реле в моторном отсеке (для автомобилей opel vivaro).

Источник статьи: http://avtoblokrele.ru/opel/predohraniteli-i-rele-opel-vivaro.html

Замена стартера Daewoo Matiz

Замена стартера Daewoo Matiz

Показываем как правильно снять и поставить стартер в автомобиле Daewoo Matiz.

Примечание

Прежде чем выполнять нижеприведенный цикл работ, установите автомобиль на смотровую канаву или эстакаду.

1. Отсоедините клемму отрицательного провода от вывода аккумуляторной батареи.
2. Открутите крепежную гайку наконечника провода питания стартера, используя головку «на 12» с удлинителем.
3. Отсоедините провод питания стартера от вывода тягового реле.
4. Открутите крепежную гайку наконечника провода управления тяговым реле, используя головку «на 10» с удлинителем.
5. Отсоедините наконечник провода управления тяговым реле от тягового реле.
6. Снимите датчик скорости, чтобы обеспечить себе доступ к нижнему крепежному болту стартера на двигателе.
7. Открутите нижний крепежный болт стартера, используя головку «на 12».
8. Выньте болт и снимите крепежный кронштейн жгута проводов.
9. Открутите верхний крепежный болт стартера, используя головку «на 12» с удлинителем.
10. Извлеките стартер (прим. в отверстия крепления стартера установлены резиновые втулки).
11. Через окошко в корпусе стартера проверните шестерню привода стартера (в одном направлении шестерня должна проворачиваться вместе с валом, а в другом – проворачиваться на вале).
12. Если шестерня вращается в обоих направлениях, либо вместе с валом, либо на вале – неисправен привод стартера.
13. Замените стартер новым или замените привод стартера.
14. Сборку и установку стартера произведите в обратной последовательности.

Блок предохранителей и реле Chevrolet Niva с 2002 по 2014 года

Блок предохранителей и реле расположен в салоне автомобиля, слева от рулевой колонки.

Схема расположения предохранителей и реле в блоке Шевроле Нива.

Расшифровка для автомобилей с 2009 года выпуска

Предохранители монтажного блока в салоне шевроле нива

Реле монтажного блока в салоне автомобиля

Снизу монтажного блока расположены реле

1. реле противоту­манных фар;
2. реле стеклоподъемни­ков;
3. реле обогрева сидений;
4. реле звукового сигнала;
5. реле стартера

Расположение реле и предохранителей в блоке нива шевроле

1. дополнительное реле (вклю­чает правый электровентилятор через дополнительный резистор на низкую ско­рость вращения);
2. предохранитель (50А), защищающий силовые цепи до­полнительного реле и реле правого элек­тровентилятора;
3. предохранитель бензонасоса (топливного насоса) (15А), защищающий силовые цепи реле электробензонасоса;
4. предохранитель (15А), защищающий цепь постоян­ного питания контроллера;
5. реле правого электровентилятора;
6. реле левого электровентилятора;
7. реле электробензонасоса;
8. главное реле;
9. предохранитель (50А), защищаю­щий цепи левого электровентилятора;
10. предохранитель (15А), защищаю­щий силовые цепи, включаемые главным реле;
11. контроллер

Проблемы при оплате банковскими картами

Иногда при оплате банковскими картами Visa / MasterCard могут возникать трудности. Самые распространенные из них:

1. На карте стоит ограничение на оплату покупок в интернет
2. Пластиковая карта не предназначена для совершения платежей в интернет.
3. Пластиковая карта не активирована для совершения платежей в интернет.
4. Недостаточно средств на пластиковой карте.

Для того что бы решить эти проблемы необходимо позвонить или написать в техническую поддержку банка в котором Вы обслуживаетесь. Специалисты банка помогут их решить и совершить оплату.

Вот, в принципе, и все. Весь процесс оплаты книги в формате PDF по ремонту автомобиля на нашем сайте занимает 1-2 минуты.

Схема блока предохранителей (расположение предохранителей), расположение и назначение предохранителей и реле Chevrolet Spark M300 (2009, 2010, 2011, 2012, 2013, 2014, 2015).

Проверка и замена предохранителей

Цепи электропроводки в автомобиле защищены от коротких замыканий с помощью комбинации предохранителей, автоматических выключателей и плавких термических вставок. Это значительно снижает вероятность возгорания из-за проблем с электричеством.

Посмотрите на серебристую полосу внутри предохранителя. Если лента сломана или расплавлена, замените предохранитель. Обязательно замените неисправный предохранитель новым того же размера и номинала.

Предохранители той же силы тока могут быть временно взяты из другого места плавкого предохранителя, если предохранитель перегорел. При первой возможности замените предохранитель.

Заметка

• Перед заменой предохранителя убедитесь, что ключ был вынут из замка зажигания и что все службы выключены и / или отключены.
• Не ремонтируйте предохранители и никогда не заменяйте перегоревший предохранитель на предохранитель с более высоким номинальным током. Это может вызвать повреждение электрической системы и пожар.
• Никогда не заменяйте сломанный предохранитель чем-либо, кроме нового предохранителя. Всегда используйте исправный предохранитель одного цвета.
• Если предохранитель снова перегорит, обратитесь в квалифицированный сервисный центр.

Блок предохранителей в моторном отсеке

Блок предохранителей в моторном отсеке находится на стороне водителя рядом с аккумуляторной батареей. Чтобы получить доступ к предохранителям, нажмите на выступ на передней части крышки и поднимите крышку.

Блок предохранителей на приборной панели

Блок предохранителей панели приборов находится на нижней стороне приборной панели со стороны водителя. Откройте дверцу панели предохранителей, потянув ее вверх, и снимите дверцу по диагонали.

• Стартер на комбайн нива вместо пускача



• Гудит бензонасос шкода октавия а7



• Lil solid не заряжается от прикуривателя



• Замена датчика абс ситроен с4 пикассо видео



• Замена ремня генератора мерседес 124 дизель

Общее расположение электронных блоков

Схема

p, blockquote 4,0,0,0,0 —>

p, blockquote 5,0,0,0,0 —>

Описание

p, blockquote 6,0,0,0,0 —>

1	Электронный блок управления ABS — подполом
2	Блок управления кондиционером/отопителем
3	Аккумуляторная батарея
4	Диагностический разъем (DLC)
5	Электронный блок управления двигателем (ECM)
6	Блок предохранителей/реле, моторный отсек
7	Блок предохранителей/реле, приборная панель 1
8	Блок предохранителей/реле, приборная панель 2
9	Блок предохранителей/реле, под полом
10	Реле свечей накаливания
11	Резистор электродвигателя вентилятора отопителя-в блоке отопителя
12	Звуковой сигнал
13	Инерционный выключатель отсечки подачи топлива
14	Многофункциональный блок управления -функции: Противоугонная система центральный замок, аварийная сигнализация, обогреватель заднего стекла, иммобилайзер, указатели поворота, лампы освещения салона, очиститель/ омыватель лобового стекла
15	Блок управления навигационной системой
16	Датчик температуры окружающего воздуха-в зеркале правой двери
17	Блок управления системой парковки
18	Электронный блок управления SRS
19	Электронный блок управления трансмиссией (TCM) — Трансмиссия ASM
20	Датчик скорости автомобиля — на коробке переключения передач (некоторые модели)

Скачивание книги

После успешного прохождения платежа (любым способом) и возврата в магазин KrutilVertel с сайта платежной системы Вы попадаете на страницу успешной оплаты:

Купленная Вами книга будет находиться в Вашем личном кабинете, откуда ее всегда можно будет скачать.

Обратите внимание, что после совершения оплаты, Вам необходимо вернуться обратно с сайта платежной системы на сайт KrutilVertel. В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом — мы вышлем Вам письмо в котором будет указан доступ для скачивания книги

В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом — мы вышлем Вам письмо в котором будет указан доступ для скачивания книги.

Где находятся предохранители

В автомобилях, выпускаемых до 2009 года, блок предохранителей в салоне можно найти прямо под торпедой

Находясь в салоне, следует обратить внимание на область с левой стороны от рулевой колонки. В машинах следующего поколения предохранители оказались под перчаточным ящиком, скрытым массивным кожухом из пластика

Для того, чтобы открыть салонный блок, нужно нажать на небольшую прозрачную защелку.

Владельцам последней версии Мазда 3 нужно спуститься до области, находящейся сбоку от места расположения ног водителя. В область зрения сразу попадает крышка из пластика, которая скрывает предохранители.

Автомобиль последнего на данный момент поколения оснащен блоком предохранителей с правой стороны от водителя (область ребер). Он надежно скрыт кожухом, конструкция включает кронштейны и заглушки для крепления. Открыв блок, можно изучить все представленные обозначения предохранителей.

Мазда 3 второго поколения скрывает предохранители примерно в том же месте, что и самые свежие модели авто. Стоит отметить меньшие размеры кожуха. Заглушка находится с задней стороны, что несколько усложняет доступ к предохранителям. В плане расположения этого блока нет никаких различий с машинами первого поколения.

Где находятся блок предохранителей и реле Нивы Шевроле

Расположение вставок у машин с 2011 по 2019 годы не менялось.

Для получения доступа к основному блоку следует поковырять панель приборов в районе педального узла. Под приборной доской, слева от рулевого колеса. Чтобы добраться до щитка под приборкой следует крестовой отверткой снять пластиковый кожух, где и будет панель.

Подробное расположение с описанием есть на фото ниже.

Предохранители Нива Шевроле с описанием

Основные элементы автомобиля можно разделить на две группы по месту расположения. Следовательно, и назначение у них будет разное.

На фото изображена панель плавких вставок, актуальная для моделей, произведенных после 2009 года.Для удобства расшифровку лучше привести в форме таблицы.

Номер	Описание цепей
F1	Освещение гос номера, габаритные огни по левому борту автомобиля.
F2-4	Основное освещение – ближний, дальний и противотуманки по левой стороне машины. В некоторых комплектациях предохранитель № 4 представляет собой запасное гнездо.
F5	Основное защитное реле стеклоподъемников
F6	Питание прикуривателя. Некоторые автомобилисты подключают сюда силовые жилы вместо нити накаливания.
F7	Реле подключения клаксона.
F8	Подогрев стекла кормовой части и зеркал заднего вида.
F9	Переключатель подсветки салона, освещение бардачка, привод и электрика дворников. Отдельный вывод компрессора системы омывания ветрового стекла.
F10	Стандартный модуль управления электропакетом и блокировкой дверей, либо запасной
F11-14	Наружное освещение автомобиля. Ближний и дальний свет головной оптики, противотуманки, габаритные огни. Предохранители отвечают за правую сторону транспортного средства.
F15	Стандартная система управления приводами зеркал заднего вида. Предохранитель тенна подогрева сидений. В минимальной комплектации вставка не задействована.
F16	Прерыватели аварийки и реле поворотов
F17	Подсветка салона, частично индикация панели приборов, контролька положения сигнализации, тормозные сигналы, колодка дополнительного стопа.
F18	Силовой вентилятор системы отопления
F19	Головное реле стартера, подсветка и индикация панели приборов, система реле поворотников в режиме поворота.
F20	Лампы противотуманок задней части автомобиля, иммобилайзер и зуммер включения противоугонки.

Подключение автомагнитолы и спидометра происходит отдельно от основных предохранителей. Аналогично устроены и приводы форсунок, компрессора кондиционера. В зависимости от комплектации и года выпуска, перечисленные узлы могут подключаться по другой схеме.

Также в панели ВАЗ 2123 есть запасные предохранители, расположенные в отдельных гнездах.

Дополнительный блок предохранителей

Здесь основную часть представляют реле, но и предохранители есть. Плавкие вставки имеют маркировки и зоны ответственности:

• №2 – высокомощный предохранитель, отвечающий за защиту силовых магистралей электроцепи правого вентилятора радиатора и группу дополнительного реле;
• №3 – предохранительная вставка бензонасоса, расположенного в баке;
• №4 – элемент отвечает за питание цепи контроллера автомобиля;
• №9 – предохранитель правого вентилятора радиатора;
• №10 – вставка, защищающая силовые магистрали и цепи, включаемые главным реле.

Реле Нива Шевроле

Представлено два места сосредоточения защитных вставок электроцепей. Расшифровка узлов автоматического включения цепей выглядит следующим образом.

Основной монтажный блок.

Обозначение в схеме	Расшифровка обслуживаемой цепи и оборудования
К1	Преимущественно не применяется, но в некоторых комплектациях может быть подключено.
К2	Система очистки лобового окна, реле питает электромотор.
К3	Прерыватель указателей поворотников в рабочем положении
К4	Модуль блока фар – включение ближнего света
К5	Защитный переключатель включения и питания дальнего света головной оптики
К6	Дополнительное реле ответственное за работу нескольких узлов одновременно. Обычно сюда подключают подогрев стекла кормовой части привод вентилятора системы отопления, омыватели лобового стекла и заднего окна.
К7	В отдельных комплектациях выступает в роли предохранителя нагревательного элемента двери грузового отсека.
К8	Не используется

Также в конструкции автомобиля предусмотрена выносная панель релюшек:

• К1/2 – штатные противотуманки (при наличии);
• К3 – включение системы подогрева сидений;
• К4 – защита клаксона;
• К5 – стандартное включение цепи стартера.

Отдельно следует рассмотреть блок системы управления двигателем:

• К1 – дополнительное реле;
• К5-6 – вставки вентиляторов головного радиатора для левой и правой стороны соответственно;
• К7 – питание цепи топливного насоса;
• К8 – главное реле автомобиля.
