Предохранители на опель астра j: где находятся, замена

Предохранители и реле Opel Insignia

Рассмотрены автомобили 2008, 2009, 2010, 2011, 2012, 2013, 2014 года выпуска.

Схема расположения компонентов инсигнии в салоне и моторном отсеке.

Электронный блок управления ABS

Блок управления электродвигателем вентилятора кондиционера/отопителя — около электродвигателя вентилятора отопителя

Блок управления кондиционером/отопителем — за панелью управления отопителем

Датчик удара (SRS)- панель капота (усилитель)

Боковой датчик удара, левый — в центральной стойке

Боковой датчик удара, правый — в центральной стойке

Звуковой сигнал противоугонной системы

Блок управления противоугонной системой (с контролем изменения объема) -на потолочной панели

Мощная сирена противоугонной системы

Реле противоугонной системы — встроен в блок пред охранителей/реле в моторном отсеке1

Реле разъемапитаниядополнительногооборудования-вблокепредохранителей/реле под приборной панелью

Реле привода открывания крышки багажника-в блоке предохранителей/реле под приборной панелью

Реле привода блокировки лючка топливо заливной горловины- в блоке предохранителей/реле в багажном отделении

Реле центрального замка (дверь водителя) -встроен в блок предохранителей/реле в моторном отсеке 1

Диагностический разъем (DLC)

Блок управления блокировкой дифференциала — на заднем редукторе

Приемник аудиосистемы (DAB) — за вещевым ящиком

Дополнительный электрический отопитель — на корпусе вентилятора отопителя

Блок управления стояночным тормозом с электроприводом — за аркой колеса

Электронный блок управления двигателем- около аккумуляторной батареи

Реле противотуманных фар- встроен в блок предохранителей/реле в моторном отсеке 1

Блок предохранителей/реле, моторный отсек 1

Блок предохранителей/реле, моторный отсек 2- на аккумуляторной батарее

Блок пред охранителей/реле, моторный отсек З — около аккумуляторной батареи

Блок предохранителей/реле, моторный отсек 4- около электродвигателя вентилятора системы охлаждения

Блок предохранителей/реле, приборная панель- за приборной панелью, слева

Блокпред охранителей/реле, багажное отделение — за отделочной панелью

Блок управления свечами накаливания — около аккумуляторной батареи

Блок управления фарами — за приборной панелью

Реле дальнего света фар- встроен в блок пред охранителей/реле в моторном отсеке 1

Звуковой сигнал — за передним бампером

Реле звукового сигнала- встроен в блок предохранителей/реле в моторном отсеке 1

Реле вспомогательных цепей зажигания 1 -в блоке предохранителей/реле под приборной панелью

Приемник сигнала системы keyless entry — за комбинацией приборов

Многофункциональный блок управления- функции: Противоугонная система .звуковой предупреждающий сигнал/зуммер , центральный замок .система поддержания скорости .Шина данных CAN .электропривод стеклоподъемников, управление электрической нагрузкой, лампы наружного освещения , система омывателя/очистителя фар, звуковой сигнал , комбинация приборов, лампы освещения салона, дистанционное управление (keyless entry), очиститель /омыватель заднего стекла, система запуска, люк система контроля давления в шинах ,очиститель/омыватель лобового стекла

Датчик температуры окружающего воздуха

Блок управления системой парковки-за отделочной панелью багажного отделения

Блок управления усилителем рулевого управления-за приборной панелью

Датчик дождя — верхняя центральная часть лобового стекла

Реле электродвигателя насоса омывателя заднего стекла- встроен в блок предохранителей/реле в моторном отсеке 1

Реле электродвигателя очистителя заднего стекла — встроен в блок предохранителей/реле в моторном отсеке 1

Блок управления подогревом сиденья .Лев. передн. — под сиденьем

Блок управления подогревом сиденья, Прав, передн. — под сиденьем

Электронный блок управления SRS — под центральной консолью

Блок управления подвеской — за отделочной панелью

Датчик ускорения (подвеска с электронным управлением) 1 — на чашке подвески

Датчик ускорения (подвеска с электронным управлением) 2- на чашке подвески

Датчик ускорения (подвеска с электронным управлением) 3- на подвеске

Датчик ускорения (подвеска с электронным управлением) 4- на подвеске

Датчик ускорения (подвеска с электронным управлением) 5-под полом багажного отделения

Датчик высоты положения кузова (левый передний) — на подвеске

Датчик вы соты пол ожени я кузова (левый задний) — на подвеске

Датчик высоты положения кузова (правый передний) -на подвеске

Блок управления электрооборудованием задней двери (универсал)-за отдел очной панелью задней двери

Блок управления электрооборудованием задней двери (хэтчбек) — за отделкой задней двери

Блоки предохранителей на приборной панели

Расположение блока предохранителей

LHD автомобили: Блок предохранителей расположен под приборной панелью.

Полностью откройте перчаточный ящик, затем потяните в горизонтальном направлении и снимите крышку, сильно потянув за нижнюю сторону.

Автомобили с правым рулем: Блоки предохранителей расположены в перчаточном ящике.

Чтобы получить доступ, откройте перчаточный ящик, а затем снимите крышку перчаточного ящика.

Схема блока предохранителей (Блок предохранителей A на приборной панели (верхний))

Назначение предохранителей в блоке предохранителей приборной панели A

№	Оценка	функция
G29	–	Не используется
G30	5 А	Зеркало заднего вида с подогревом
G31	5 А	Датчик дождя и солнечного света
G32	5 А	Сигнальные лампы непристегнутого ремня безопасности
G33	5 А	Электрохромные зеркала
G34	20 А	Люк в крыше (пассажирский салон)
G35	5 А	Подсветка двери переднего пассажира — Регулировка зеркала двери переднего пассажира
G36	30 А	Дверь багажного отделения с электроприводом (Tourer)
G37	20 А	Передние сиденья с подогревом
G38	30 А	Сиденье водителя с электроприводом
G39	30 А	Пассажирское сиденье с электроприводом — Усилитель Hi-Fi
G40	3 А	Силовое реле прицепа

Схема блока предохранителей (Блок предохранителей B на приборной панели)

Назначение предохранителей в блоке предохранителей приборной панели B

№	Оценка	функция
G36	15 А	6-ступенчатая автоматическая коробка передач
G36	5 А	4-ступенчатая автоматическая коробка передач
G37	10 А	Дневные ходовые огни — Диагностический разъем
G38	3 А	DSC / ASR
G39	10 А	Гидравлическая подвеска
G40	3 А	Выключатель СТОП

Схема блока предохранителей (Блок предохранителей C (нижний) на приборной панели)

Назначение предохранителей в блоке предохранителей приборной панели C

№	Оценка	функция
F1	15 А	Стеклоочиститель заднего стекла (Tourer)
F2	30 А	Реле блокировки и разблокировки
F3	5 А	Подушка безопасности
F4	10 А	Автоматическая коробка передач — Вспомогательный отопитель (дизель) — Электрохроматические зеркала заднего вида
F5	30 А	Ветровое стекло — Люк — Подсветка двери пассажира — Регулировка зеркал заднего вида
F6	30 А	Заднее стекло
F7	5 А	Подсветка косметических зеркал — Подсветка перчаточного ящика — Освещение салона — Фонарь (Tourer)
F8	20 А	Радио — CD-чейнджер — Органы управления на рулевом колесе — Экран — Обнаружение недостаточной накачки — ЭБУ электрического багажника
F9	30 А	Прикуриватель — гнездо 12 В спереди
F10	15 А	Сигнализация — управление на рулевом колесе, переключатели света, сигнализации и стеклоочистителя
F11	15 А	Противоугонный выключатель
F12	15 А	Электрическое сиденье водителя — Приборная панель — Индикатор непристегнутого ремня безопасности — Управление кондиционером
F13	5 А	Блок реле двигателя — Реле отключения насоса подвески — Питание ЭБУ подушки безопасности
F14	15 А	Датчик дождя и солнца — Датчики парковки — Электрическое пассажирское сиденье — Блок реле прицепа — ЭБУ усилителя HI-FI — Система Bluetooth — Система предупреждения о сходе с полосы движения
F15	30 А	Реле блокировки и обхода
F17	40 А	Обогрев заднего стекла — Обогрев дверных зеркал
FSH	SHUNT	ПАРК ШАНТ

Замена защитных устройств монтажных блоков

Чтобы снять и установить предохранитель в салонном блоке, необходимо его высвободить из торпеды автомобиля. Как достать блок из-за бардачка для вещей у водительской стороны, было рассмотрено выше

Для замены неисправного устройства используют специальный пинцет, которым комплектуется монтажный блок.

Неисправное (сгоревшее) устройство можно визуально отличить от других. На нем будет видна тонкая перегоревшая нить. Перед установкой новой детали, надо узнать причину, по которой она испортилась, иначе, если этого не сделать, не будет гарантии, что предохранитель прослужит долго.

Опытные водители, которые не раз сталкивались с выходом из строя защитных вставок, особенно находясь далеко от дома, всегда имеют в багажнике второй комплект предохранителей на всякий случай.

Блок предохранителей и реле opel astra j

—

• Рассмотрены автомобили 2009, 2010, 2011, 2012, 2013, 2014 года выпуска
• Где расположены предохранители и реле опель астра j.
• Предохранители и реле установлены в монтажных блоках, которые находятся в багажнике автомобиля под облицовкой боковины с левой стороны, в моторном отсеке рядом с аккумуляторной батареей и под панелью приборов с левой стороны.
• Предохранители в багажнике.
• Для получения доступа к монтажному блоку, расположенному в багажнике, поверните на 90° фиксатор крышки люка в обивке левой боковины и откиньте ее вниз

Назначение предохранителей и плавких вставок, установленных в монтажном блоке багажника

Обозначение предохранителя/ плавкой вставки	Расшифровка
1	Модуль прицепа
2	Гнездо прицепа
3	Система помощи при парковке
4	—
5	—
6	—
7	—
8	Противоугонная сигнализация
9	—
10	—
11	Модуль прицепа, розетка прицепа
12	—
13	—
14	—
15	—
16	—
17	—
18	—
19	Обогреватель рулевого колеса
20	Вентиляционный люк крыши
21	Обогрев сидений
22	—
23	—
24	—
25
26
27
28
29
30
31	Акустическая система
32	Активная система демпфирования, система предупреждения о выезде из полосы движения

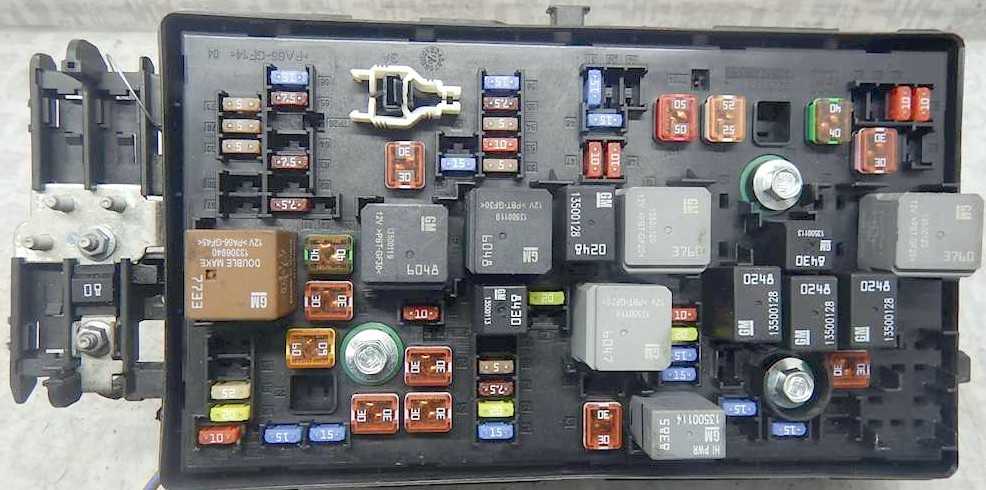

1. Монтажный блок предохранителей и плавких вставок под капотом опель астра j
2. Для получения доступа к монтажному блоку, расположенному в моторном отсеке, отожмите отверткой два фиксатора и снимите крышку

Расшифровка

9

Обозначение предохранителя/ плавкой вставки	Назначение предохранителя
1	Блок управления двигателем
2	Датчик концентрации кислорода
3	Впрыск топлива, система зажигания
4	То же
5	—
6	Обогрев зеркал
7	Регулятор вентилятора
8	Датчик концентрации кислорода
Датчик заднего стекла
10	Датчик аккумуляторной батареи
11	Рычаг открывания багажника
12	Модуль адаптивного переднего освещения
13	—
14	Очиститель заднего стекла
15	Блок управления двигателем
16	Стартер
17	Блок управления коробкой передач
18	Обогрев заднего стекла
19	Передние электрические стеклоподъемники
20	Задние электрические стеклоподъемники
21	ABS
22	Левая фара (дальний свет)
23	Омыватель фар
24	Правая фара (ближний свет, ксеноновый)
25	Левая фара (ближний свет, ксеноновый)
26	Противотуманные фары
27	Подогрев дизельного топлива
28	—
29	Электрический стояночный тормоз
30	abs
31	—
32	Подушка безопасности
33	Система адаптивных фар
34	—
35	Электрические стеклоподъемники
36	—
37	Электромагнитный клапан продувки абсорбера
38	Вакуумный насос
39	Блок управления системой топливоподачи
40	Омыватель ветрового стекла, омыватель заднего стекла
41	Правая фара (дальний свет)
42	Вентилятор радиатора системы охлаждения двигателя
43	Очиститель ветрового стекла
44	—
45	Вентилятор радиатора системы охлаждения двигателя
46	—
47	Звуковой сигнал
48	Вентилятор радиатора системы охлаждения двигателя
49	Топливный насос
50	Корректор света фар
51	Дроссельный узел
52	Подогрев картерных газов
53	Модуль управления коробкой передач, модуль управления двигателем
54	Контроль электропроводки

На внутренне й стороне крышке нанесена схема расположения и номиналы предохранителей. Пинцет расположен внутри монтажного блока.

Монтажный блок предохранителей в салоне

Для получения доступа к монтажному блоку, расположенному в панели приборов, снимите левый вещевой ящик

Расшифровка

& lt;tr>

Обозначение	Назначениепредохранителя	Обозначение	Назначениепредохранителя
1	Дисплей	14	Диагностический разъем
2	Наружное освещение	15	Подушка безопасности
3	То же	16	—
4	Аудиосистема	17	Кондиционер
5	Информационно-развлекательная система	18	—
		19	Стоп-сигналы, фонари света
6	Розетка электропитания передняя (прикуриватель)		заднего хода, плафоны освещения салона
7	Розетка электропитания задняя
8	Левая фара (ближний свет, галогеновый)	20	—
		21	Приборы
9	Правая фара (ближний свет, галогеновый)	22	Выключатель зажигания
		23	Блок управления
10	Дверные замки		электрооборудованием кузова
11	Системы отопления (вентиляции) и кондиционирования	24	То же
		25	—
12	—	26	—
13	—

• Снятие и установка монтажного блока
• Нажмите на замок фиксатора

откиньте фиксатор колодки жгута проводов

и отсоедините ее от монтажного блока

Аналогично отсоедините от блока вторую колодку жгута проводов. ПРИМЕЧАНИЕ Запомните или запишите расположение колодок — их фиксаторы разного цвета.

1.  Нажмите на фиксатор
2. и отсоедините малую колодку жгута проводов от монтажного блока
3. Отверните гайку крепления монтажного блока
4. и, отжав фиксатор
5. снимите монтажный блок с автомобиля
6. Установите монтажный блок и все снятые детали в порядке, обратном снятию

Замена предохранителей в салоне

После того, как вещевой бардачок снят (см. выше), выполняют следующие действия:

• Нажимают на фиксатор, удерживающий колодку жгута проводов и отодвигают в сторону.
• Выполняют ее отсоединение.
• Подобным образом поступают со второй колодкой.
• Отсоединяют малую колодку, нажимая на защелку
• Выкручивают гайку.
• Отжимают фиксатор.
• Демонтируют предохранительный блок.

В целом процесс ремонта предохранительного блока Опеля Астры J несложен. Выполнить его по силам любому водителю самостоятельно. Главное, все делать вовремя и не откладывать в долгий ящик. Исправный автомобиль – это, прежде всего, безопасность самого водителя.

Диагностика неисправной электрической цепи

При работе с электрической цепью автомобиля необходимо выключить зажигание и аккумуляторную батарею, сняв клемму «минус». Основные причины отказов электрооборудования:

• Нарушения контактов (окисление) в местах разъёмов
• Обрыв цепи на участках проводки
• Короткие замыкания
• Нестабильное заземление (плохой контакт на «массу»)
• Выход из строя реле или сгоревший предохранитель

Для диагностики цепи используют вольтметр, либо тестер на 12В (можно простой пробник с индикатором), автономный источник энергии и набор проводов с зажимными креплениями типа «крокодил». Вначале проверяют сохранность предохранителей и работоспособность реле – плавкие вставки осматривают визуально, реле при подаче напряжения должно издавать характерный щелчок. Если все предохранители в порядке, то причина неисправности в проводке.

Замена предохранителей

Предохранители

Маркировка нового предохранителя должна совпадать с маркировкой дефектного предохранителя. В автомобиле имеется три блока предохранителей:

• в левой передней части моторного отсека;
• в салоне за вещевым отделением или, в автомобилях с правосторонним рулевым управлением, за перчаточным ящиком;
• под крышкой на левой стенке багажного отделения.

Перед заменой предохранителя отключите соответствующий выключатель или выключите зажигание. Дефектный предохранитель можно отличить по сгоревшей плавкой нити. Замену предохранителя следует производить только после устранения причины его выхода из строя. Некоторые цепи могут быть защищены несколькими предохранителями.

Кроме того, в блоке могут быть установлены дополнительные предохранители.

Приспособление для снятия предохранителей

Приспособление для снятия предохранителей хранится в блоке предохранителей, установленном в моторном отсеке.

Наденьте приспособление на предохранитель сверху или сбоку, в зависимости от типа предохранителя, и выньте предохранитель.

Блок предохранителей в моторном отсеке

Блок предохранителей установлен в левой передней части моторного отсека.

Блок предохранителей установлен в левой передней части моторного отсека.

Освободите защелку крышки, поднимите крышку вверх и снимите ее.

После замены перегоревших предохранителей следует закрыть крышку коробки предохранителей и зафиксировать ее, нажав сверху. Если крышка коробки предохранителей закрыта неправильно, возможно возникновение неисправностей.

Блок предохранителей в приборной панели

Блок предохранителей расположен за вещевым отделением в приборной панели.

Откройте вещевое отделение, сожмите защелки фиксатора, откиньте ящик вниз и извлеките его.

На автомобилях с правосторонним рулевым управлением блок предохранителей расположен за крышкой в перчаточном ящике. Откройте перчаточный ящик и снимите крышку.

Примечание: Сиденья с электроприводом имеют защиту от перегрузки (предохранители 12 и 13). После охлаждения цепь вновь замкнется.

Блок предохранителей в багажном отделении

Блок предохранителей находится под крышкой на левой стенке багажного отделения. Для доступа снимите крышку.

При покупке книги в PDF

1. Вы сможете скачать книгу сразу же после оплаты.

2. Книга будет скачана в формате PDF, и Вы сможете загрузить ее на любое устройство.

1. Все книги идеального качества, так как мы работаем с издательствами напрямую.

2. Электронные книги ничем не уступают бумажным и являются их полным аналогом.

3. Офисы нашей компании представлены в Украине, России и Польше, вы всегда можете обратиться к нам по конкретному адресу.

4. Все оплаты на сайте максимально защищены и происходят с помощью мировых платежных систем.

Оплата товара и скачивание книги в электронном виде (формат PDF) производится на сайте.

Для этого надо найти интересующую Вас книгу и нажать на кнопку «Купить». Цена книги указана на кнопке.

Для удобства, цена на сайте для жителей России, Беларуси и Казахстана представлена в рублях.

Для жителей Украины в гривнах, а для всех остальных стран — доллары.

После нажатия на кнопку «КУПИТЬ» Вам откроется окно оплат, где можно выбрать платежную систему, с помощью которой можно оплатить выбранную книгу с помощью любой банковской карты (Visa, MasterCard, МИР и т.д.)

При нажатии на кнопку «Оплатить банковской картой» откроется платежная система Portmone с помощью которой проще всего совершить оплату.

• Яндекс (оплата с любых банковских карт, аккаунта Яндекс Деньги, QIWI Wallet, терминалы и т.д.);
• Portmone (оплата с любых банковских карт, аккаунта Portmone);
• PayPal (оплата с любых банковских карт, аккаунта PayPal);
• WebMoney (оплата с любых банковских карт, оплата с кошельков WebMoney).

Расшифровка ошибок Opel INSIGNIA

Для любого автовладельца в общей массе диагностика и обслуживание своего автомобиля – процесс неприятный, так как требует затрат времени и финансовых вложений. Но современные автомобили стали умными, они оснащены системой самодиагностики, которая является встроенной функцией. С помощью данной системы выявляются неисправности, формируется код ошибки, который сохраняется в память автомобиля. Код может быть считан автовладельцем самостоятельно при наличии специального оборудования – ручного сканера. Он подсоединяется к компьютеру или ноутбуку, на котором должна быть установлена специализированная программа. В сервисе диагностировать теперь не обязательно. Считал код ошибки при помощи ручного прибора, осмотрел основные проблемы автомобиля и принял решение, как выходить из ситуации – своими силами либо с помощью СТО. Большинство закодированных ошибок систематизированы, с их расшифровкой, как правило, проблем не возникает. Неплохим подспорьем также являются форумы автомобилистов, которых много на просторах интернета.

Автосканеров в продаже большой выбор. Имеются как бюджетные, так и дорогостоящие модели. Цена зависит от функционала и сопутствующих дополнительных элементов. Рядовому автомобилисту вполне достаточно самого простого сканера, профессиональный приобретать ни к чему. Такие модели нужны профессионалам, так как ежедневно в СТО возникает необходимость в сложном компьютерном сканировании.

По стандарту OBDII все комбинации должны состоять из 5-ти символов.

Первый символ, указанный перед кодом, поможет определить категорию ошибки:

• В — неисправность «кузовных» элементов (системы управления стеклоподъемниками, переключательными устройствами, безопасности, центральным замком и т. д.);
• С — неполадки в работе подвески и ходовой составляющей;
• Р — неисправности модуля управления мотором, трансмиссией, датчиков и электрических цепей;
• U — ошибки в функционировании электронных модулей (управления системой парковки, цифровых интерфейсов).

Второй символ в комбинации обозначает класс неисправности:

• 0 — общий символ для всех OBD-2 кодов;
• 1 и 2 — категория ошибки;
• 3 — резервный символ.

Третья цифра свидетельствует о типе проблемы:

• 1 и 2 — неисправности в системе впрыска и подачи горючего;
• 3 — неполадки в работе системы зажигания;
• 4 — ошибки в функционировании вспомогательных узлов и механизмов (каталитических нейтрализаторов или улавливания паров горючего);
• 5 — неисправности контроллеров холостых оборотов и других датчиков;
• 6 — неполадки в функционировании электрической и электронной составляющей авто;
• 7 и 8 — ошибки в работе модуля управления коробкой передач;
• 9 и 0 — резерв.

Четвертый и пятый – число, соответствующее порядковому номеру неисправности.

Неисправность может выводиться и в других форматах, на это влияет:

• тип оборудования, использующегося для диагностики;
• версия программного обеспечения тестера;
• версия утилиты на компьютере;
• метод проверки — самодиагностика, компьютером или тестером.

Ходовая

Список достоинств немецкого автомобиля дополняет шасси. Плотная подвеска позволяет без опасений проходить повороты на высокой скорости. Общую картину немного портит рулевое управление. Инженерам стоило бы получше поработать над тем, чтобы водитель имел больше информации на руле.

Стандартная подвеска включает стойки Макферсон на передней оси и многорычажную схему сзади. Полноприводные версии имеют на задней оси иную схему, так называемую H-Arm — интегральную подвеску. В пакете Sport использовались модифицированные стойки McPherson с креплением колес к стойкам через поворотные кулаки. Некоторые автомобили оснащены амортизаторами с электронным управлением FlexRide.

Отдельные элементы подвески достаточно крепкие, за исключением шаровых опор передних рычагов. Как правило, в первом серьезном обновлении ходовая нуждается лишь после 150 000 км. В случае с FlexRide необходимо быть готовым к высокой стоимости любых ремонтных работ. За передний амортизатор придется отдать 25 000 рублей, а за задний — 19 000 рублей.

Ступичные подшипники прослужат более 80-120 тыс. км. Меняются они в сборе со ступицей и стоят 6-10 тыс. рублей (за штуку). Рулевая рейка может застучать или потечь по прошествии 150-200 тыс. км. Ремонт потянет на 15 000 рублей.

Оригинальные тормозные колодки и диски изнашиваются довольно быстро из-за сравнительно большого веса автомобиля. А сбои в работе электрического стояночного тормоза связаны с повреждением хрупкого кабеля, расположенного позади колесной арки.

Блоки под капотом

Главный блок

Основной блок предохранителей и реле находится слева, рядом с аккумулятором и закрыт защитной крышкой.

p, blockquote 6,0,0,0,0 —>

p, blockquote 7,0,1,0,0 —>

Фото — пример

p, blockquote 8,0,0,0,0 —>

p, blockquote 9,0,0,0,0 —>

Схема

p, blockquote 10,0,0,0,0 —>

p, blockquote 11,0,0,0,0 —>

Описание

p, blockquote 12,0,0,0,0 —>

1	15А Электронный блок управления КПП
2	15А Электронный блок управления двигателем
3	Резерв
4	Резерв
5	15А Зажигание, блок управления коробкой передач, блок управления двигателем
6	30А Очиститель лобового стекла
7	—
8	15А Управление двигателем, Впрыск топлива, система зажигания
9	15А Управление двигателем, Впрыск топлива, система зажигания
10	15А/20А Электронный блок управления двигателем
11	10А Управление двигателем
12	30А Стартер
13	7,5А Подогрев датчика дросселя
14	15А Освещение
15	20А Очиститель заднего стекла
16	7,5А Управление двигателем
17	5А Зажигание, подушка безопасности
18	15А Адаптивные фары
19	15А Адаптивные фары
20	20А Топливный насос
21	30А Электропривод стеклоподъёмников
22	30A ABS, ESP
23	10А Усилитель рулевого управления
24	30А Электропривод стеклоподъемников
25	30А Штепсельные розетки
26	60A ABS, ESP
27	30А Стояночный тормоз
28	40А Обогреватель заднего стекла
29	15А Левое сиденье с электроприводом регулировки
30	15А Правое сиденье с электроприводом регулировки
31	10А Электромагнитная муфта компрессора кондиционера
32	20А Многофункциональный блок управления
33	25А Подогреватель передних сидений
34	25А Вентиляционный люк крыши
35	30А Усилитель аудиосистемы
36	Резерв
37	10А Дальний свет правой фары
38	10А Дальний свет левой фары
39	Резерв
40	Насос жидкости
41	30А Вакуумный насос
42	60А Электродвигатель вентилятора системы охлаждения
43	Резерв
44	25А Омыватели фар
45	60А Электродвигатель вентилятора системы охлаждения
46	10А Электродвигатель вентилятора системы охлаждения
47	10А Управление двигателем
48	15А Противотуманные фары
49	15А Лампа ближнего света правой фары
50	15А Лампа ближнего света левой фары
51	15А Звуковой сигнал
52	5А Комбинация приборов, сигнал
53	10А Зажигание
54	5А Выключатель фар
55	7,5А Электропривод стеклоподъемников и складывания зеркал
56	15А Электродвигатель насоса омывателя лобового стекла
57	15А Замок рулевой колонки
58	Резерв
59	Подогрев дизельного топлива
60	7,5А Электропривод зеркал
61	7,5А Электропривод зеркал
62	10А Система улавливания паров топлива
63	7,5А Датчик подогрева заднею стекла
64	5А Адаптивные фары
65	7,5А Сирена противоугонной системы
66	15А Электродвигатель насоса омывателя заднего стекла
67	20А Топливный насос
68	Резерв
69	5А Многофункциональный блок управления
70	5А Датчик дождя
71	Питание электронного кузовного оборудования

Блок на аккумуляторе

На крышке аккумуляторной батареи должен крепится блок предохранителей в виде плавких вставок высокой мощности.

p, blockquote 13,0,0,0,0 —>

p, blockquote 14,1,0,0,0 —>

p, blockquote 15,0,0,0,0 —>

1. 100А Блок предохранителей/ реле приборной панели
2. 100А Блок предохранителей/ реле приборной панели
3. 100А Блок предохранителей/ реле в багажном отделении
4. 100А Блок предохранителей/ реле в багажном отделении
5. Генератор / стартер
