Главный блок предохранителей
Схема
p, blockquote 12,0,0,0,0 —>
p, blockquote 13,0,0,0,0 —>
Назначение
p, blockquote 14,0,0,0,0 —>
| 1 | 16А Электродвигатель вентилятора отопителя Реле (обмотка) очистителей фар и электродвигатели очистителей фар при всех положениях щетки, кроме исходного Реле (обмотка) включения обогрева заднего стекла Электродвигатели очистителя и омывателя заднего стекла Электродвигатель омывателя ветрового стекла |
| 1* | 16А Плафоны Звуковые сигналы Штепсельная розетка Прикуриватель Лампы стоп-сигнала |
| 2 | 8А Реле и электродвигатель очистителя ветрового стекла Лампы указателей поворота и реле-прерыватель указателей поворота и аварийной сигнализации (в режиме указания поворота) Контрольная лампа указателей поворота Задние фонари (лампы света заднего хода) Обмотка возбуждения генератора (при пуске двигателя) Контрольная лампа включения блокировки дифференциала в раздаточной коробке Контрольная лампа включения стояночного тормоза Контрольная лампа аварийного состояния рабочей тормозной системы Контрольная лампа недостаточного давления масла Указатель температуры жидкости в системе охлаждения двигателя Указатель уровня топлива с контрольной лампой резерва топлива Контрольная лампа заряда аккумуляторной батареи Контрольная лампа прикрытия воздушной заслонки карбюратора Тахометр Электродвигатель отопителя Реле очистителей и омывателя фар (при не нажатой кнопке выключателя очистителей и омывателя фар) Электродвигатели очистителей фар при всех положениях щетки, кроме исходного* |
| 3 | 8А Левая фара (лампа дальнего света) Контрольная лампа включения дальнего света фар |
| 4 | 8А Правая фара (лампа дальнего света) |
| 5 | 8А Левая фара (лампа ближнего света) |
| 6 | 8А Правая фара (лампа ближнего света) |
| 7 | 8А Левый передний фонарь (габаритный свет) Правый задний фонарь (габаритный свет) Фонари освещения номерного знака Контрольная лампа включения габаритных огней |
| 8 | 8А Правый передний фонарь (габаритный свет) Левый задний фонарь (габаритный свет) Лампа освещения приборов Табло подсветки рычагов управления отопителем Лампа освещения прикуривателя Лампы подсветки выключателей и переключателей |
| 9 | 16А Указатели поворота и реле-прерыватель указателей поворота и аварийной сигнализации Элемент обогрева заднего стекла и реле (контакты) его включения |
| 9* | 8А Контрольная лампа и указатель давления масла Указатель температуры охлаждающей жидкости Указатель уровня топлива с контрольной лампой резерва Контрольная лампа включения стояночного тормоза Контрольная лампа уровня тормозной жидкости Указатели поворота и соответствующая контрольная лампа Контрольная лампа управления воздушной заслонкой карбюратора Контрольная лампа заряда аккумуляторной батареи Запорный клапан карбюратора Тахометр Задние фонари (свет заднего хода) Контрольная лампа блокировки дифференциала Реле-прерыватель указателей поворота Обогрев заднего стекла (цепь управления) |
| 10 | 16А Звуковой сигнал Патрон подключения переносной лампы Плафоны освещения салона Задние фонари (лампы стоп-сигнала) |
| 10* | 8А Регулятор напряжения Обмотка возбуждения генератора |
| 11 | 8А Лампы указателей поворота и реле-прерыватель указателей поворота и аварийной сигнализации (в режиме аварийной сигнализации) Задний противотуманный фонарь |
| 12 | 8А Реле дневных ходовых огней, лампы дневных ходовых огней |
| 12* | 8А Реле очистителя и омывателя фар (при нажатой кнопке выключателя очистителя и омывателя фар) Электродвигатель омывателя фар Электродвигатели очистителей фар в момент пуска и в моменты прохождения щетками исходного положения |
| 13 | 8А Задние фонари (лампы противотуманного света) Электродвигатели очистителей фар в момент пуска и в моменты прохождения щетками исходного положения Реле (контакты) очистителей фар Электродвигатель омывателя фар |
| 14 | 16А Прикуриватель |
| 15 | 16А Резервный Обогрев заднего стекла (силовая цепь) |
| 16* | 8А Включатель аварийной сигнализации и указатели поворота в режиме аварийной сигнализации Очиститель и омыватель заднего стекла |
Блок в салоне
Находится в салоне под панелью, со стороны водителя, за защитной крышкой.

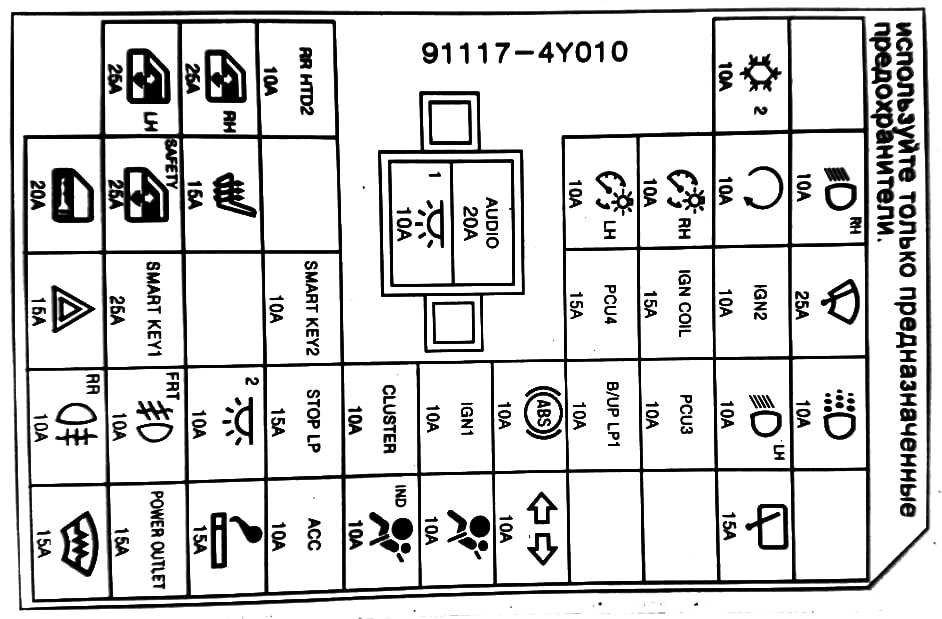

Пример схемы с крышки
Предохранители
Схема
Описание
| 1 | 15А FRT Deicer Реле обогревателя зоны покоя щеток стеклоочистителя ветрового окна |
| 2 | 15А P/OUTLET Розетка для подключения дополнительного оборудования |
| 3 | 15А C/LIGHTER Прикуриватель |
| 4 | 10А АСС Передняя лампа направленного света, регулятор наружных зеркал с электроприводом, ВСМ, преобразователь тока, ЭБУ электронных ключей, аудиосистема, цифровые часы, головное устройство с навигацией |
| 5 | 10А А/BAG IND Сигнализатор отключения передней подушки безопасности |
| 6 | 10А А/BAG Блок управления системой безопасности SRS |
| 7 | 10А Выключатель аварийной сигнализации |
| 8 | 10А MOPS 2 ЭБУ ЭУР |
| 9 | Резерв |
| 10 | 15А R/WPR Стеклоочиститель и омыватель заднего стекла (в вариантном исполнении) |
| 11 | 15А Обогреватель рулевого колеса |
| 12 | 10А RR Реле заднего противотуманного фонаря |
| 13 | 15A FRT Реле передней противотуманной фары |
| 14 | 10A ROOM 2 Реле автоматического отключения освещения (датчик открытия дверей), переключатель на рычаге переключения передач АКПП |
| 15 | 15A STOP LP Реле, выключатель стоп-сигналов, блок управления системой электронного ключа, ЭБУ электронных ключей, реле НАС, разъем канала передачи данных |
| 16 | 10A CLUSTER Комбинация приборов, блок ВСМ, аудиосистема, подсветка рычага переключение передач АКПП, модуль контроля давления в шинах |
| 17 | 10F IGN 1 Выключатель стоп-сигналов, обогрев сидений, диагностический разъем, парктроник |
| 18 | 10A ABS Переключатель на передней панели, модуль ESC, реле HAC |
| 19 | 10A B/UP LP Выключатель фонаря света заднего хода |
| 20 | 10A PCU Блок управления двигателем, блок управления системой электронного ключа, датчик скорости, переключатель стоп-сигнала, инвертор, ЭБУ кондиционера |
| 21 | 10А H/LP LH Левая блок-фара |
| 22 | 10А DAY TIME RUNNING LIGHT Дневные ходовые огни |
| 23 | 15А HAZARD Реле аварийной сигнализации, ВСМ |
| 24 | 25А SMK_1 Блок управления электронного ключа |
| 25 | 15А Электродвигатель люка |
| 26 | 10А SMK_2 Кнопка пуска и остановки двигателя |
| 27 | 15А PCU Датчик скорости автомобиля (МКП), переключатель режимов трансмиссии (АКП) |
| 28 | 15А IGN COIL Катушки зажигания, конденсатор |
| 29 | 10А IGN Дневные ходовые огни, корректор света фар, блок управления кондиционером, передние фары, реле электро стекло подьемников (без ВСМ), блок ВСМ, блок управления системой электронного ключа (с блоком ВСМ) |
| 30 | 25А F/WPR Очиститель ветрового стекла, подрулевой переключатель |
| 31 | 20А DOOR LOCK Реле блока управления замками дверей (с блоком ВСМ), привод замка двери водителя (без блока ВСМ) |
| 32 | 25А SAFETY P/WDW Блокировка электрических стекло подъемников |
| 33 | 15А S/HEATER Обогрев передних сидений |
| 34 | 10А Регулятор наружных зеркал с электроприводом |
| 35 | 10А ROOM 1 Освещение салона, багажника, кондиционер, модуль контроля давления в шинах, цифровые часы |
| 36 | 20А AUDIOС ISG: преобразователь, Без ISG: аудиосистема, головное устройство с навигацией |
| 37 | 10А TAIL LH Задний левый фонарь, лампы освещения номерного знака, левая блок — фара, подсветка панели приборов |
| 38 | 10А TAIL RH Правый задний фонарь, правая блок-фара, подсветка панели приборов |
| 39 | 10А START Переключатель замка зажигания (МКП), переключатель режимов трансмиссии (АКП) |
| 40 | 10А H/LP RH Правая блок — фара, комбинация приборов |
| 41 | 25А P/WDW LHБлок управления стекло подъемниками, переключатель левого заднего стекло подъемника |
| 42 | 25А P/WDW RH Блок управления стекло подъемниками, переключатель правого заднего стекло подъемника |
| 43 | 10А RR HTD Система обогрева наружных зеркал заднего вида, ЭБУД/ РСМб ЭБУ кондиционера |
| 44 | 10А A/CON 2 Кондиционер |
| 45 | Резерв |
Реле
С обратной стороны блока крепятся не съёмные реле.
Схема
Расшифровка
- Реле обогрева заднего стекла
- Реле противотуманных фар
- Реле задних противотуманных фонарей
- Реле габаритных огней
- Реле дневных ходовых огней
- Реле антиобледенителя ветрового стекла
- Реле блокировки дверей
- Реле разблокирования крышки багажника
- Реле указателей поворота
- Реле аварийной сигнализации
- Реле электро стеклоподъемников
- Реле охранной сигнализации
Скачивание книги
После успешного прохождения платежа (любым способом) и возврата в магазин KrutilVertel с сайта платежной системы Вы попадаете на страницу успешной оплаты:
Купленная Вами книга будет находиться в Вашем личном кабинете, откуда ее всегда можно будет скачать.
Обратите внимание, что после совершения оплаты, Вам необходимо вернуться обратно с сайта платежной системы на сайт KrutilVertel. В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом — мы вышлем Вам письмо в котором будет указан доступ для скачивания книги
В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом — мы вышлем Вам письмо в котором будет указан доступ для скачивания книги.
Обозначение и электросхема основного и дополнительного БП
Обозначения и расшифровка предохранителей основного и дополнительного блоков нанесены на поверхности крышек.
Схема основного и дополнительного блоков
Описание предохранителей в верхней основной секции на ВАЗ 212214 Нива инжектор.
| Номер на схеме | Номинальный ток, А | Предназначение |
| ПР01 | 16 | Мотор вентилятора печки, система подачи жидкости на стекло спереди, мотор заднего дворника |
| ПР02 | 8 | Передний дворник, указатели поворотов (вместе с реле), блок переключателей под рулем, приборы и лампы комбинации приборов, лампы индикации заднего хода |
| ПР03 | 8 | Дальний свет в левой фаре и контрольная лампа режима дальнего света в комбинации приборов |
| ПР04 | 8 | Дальний свет для правой фары |
| ПР05 | 8 | Ближний свет слева |
| ПР06 | 8 | Аналогично справа |
| ПР07 | 8 | Габариты левой стороны, подсветка регистрационного знака, индикация габаритов на комбинации приборов |
| ПР08 | 8 | Правые габариты и подсветка приборов управления |
| ПР09 | 8 | Цепь реле аварийной сигнализации и кнопка активации, система обогрева стекла сзади |
| ПР10 | 8 | Клаксон, освещение в салоне и сигналы торможения (все три) |
Обзор предохранителей маленького дополнительного блока, находящегося под основным.
| Номер на схеме | Номинальный ток, А | Предназначение |
| ПР11 и 12 | Позиции зарезервированы | Для хранения двух вставок по 8 ампер |
| ПР13 | 8 | Включение ламп противотуманных огней сзади |
| ПР14 | 16 | Прикуриватель |
| ПР15 и 16 | Позиции зарезервированы | Для хранения двух вставок — на 16 и 8 ампер |
На Нива Урбан 4х4 немного изменен номинал предохранителей. Изменившиеся позиции указаны ниже, остальные цепи и номиналы остались прежними.
| Номер на схеме | Номинальный ток, А | Предназначение |
| ПР01 | 16 | Вентилятор печки, запуск обогрева заднего стекла, приводы всех стеклоочистителей и омыватель. Дополнительно (опционально) на эту вставку выводятся цепи электроприводов стекол и зеркал. |
| ПР02 | 8 или 16 | Больший номинал — вентилятор печки и компрессор (опциональное изменение — только для машин с кондиционером) |
| ПР09 | 16 | Обогрев стекла (может быть дополнительная опция — обогрев зеркал) |
| ПР10 | 16 | Клаксон, лампы торможения и подсветка в салоне |
| ПР11 | 8 | Аварийная сигнализация |
| ПР12 | 8 | Система дневных ходовых огней |
| ПР15 | 16 | Вентилятор печки (не на всех машинах — только с кондиционером) |
На видеоролике Vladimir Zhupikov показан экземпляр Нива 21214 Урбан с предохранителем печки на позиции ПР15.
Основной и дополнительный блоки предохранителей
Эти два блока соединены между собой. В верхнем блоке установлено 10 предохранителей, а в нижнем — 6. Маркировка слева направо:
Вентилятор печки, обогрев заднего стекла, задний стеклоочиститель и стеклоомыватель, насос омывателя ветрового стекла
Подрулевой переключатель, дворники ветрового стекла, аварийная сигнализация, реле-прерыватель (в режиме указателей поворота), свет заднего хода, комбинация приборов(указатель температуры охлаждающей жидкости, указатель уровня топлива, тахометр, контрольные лампы: указателей поворота, блокировки дифференциала, стояночного тормоза, аварийного состояния рабочей тормозной системы, недостаточного давления масла, резерва топлива, заряда аккумуляторной батареи)
Левая фара (дальний свет), контрольная лампа включения дальнего света
Правая фара (дальний свет)
Левая фара (ближний свет)
Правая фара (ближний свет)
Лампы габаритного света в левом переднем и левом заднемфонарях, фонари освещения номерного знака, контрольнаялампа включения габаритного света
Лампы габаритного света в правом переднем и правомзаднем фонарях, лампы подсветки комбинации приборов,прикуривателя, выключателей, блока управления отоплениеми вентиляцией
Выключатель аварийной сигнализации, реле-прерыватель(в режиме аварийной сигнализации), контакты реле обогревастекла двери багажного отделения
Звуковой сигнал, плафоны освещения салона, лампысигналов торможения в задних фонарях
Контакты реле противотуманного света в задних фонарях
| F11 (8А) | Лампы указателей поворота и реле-прерыватель указателей поворота и аварийной сигнализации (в режиме аварийной сигнализации) |
| F12 (8А) | Реле дневных ходовых огней, лампы дневных ходовых огней |
| F13 (8А) | Лампы и реле заднего противотуманного огня |
| F14 (16А) | Прикуриватель |
| F15 (16А) | Резервный |
| F16 (8А) | Резервный |
Дополнительные цепи предохранителей в комплектации Urban:
№ и номинал предохранителя
Электростеклоподьемники передних дверей Электропривод боковых зеркал
Электровентилятор климатической установки, компрессор кондиционера
Обогреватели боковых зеркал
Плафон освещения салона центральный
Электровентилятор климатической установки, компрессор кондиционера
