Блоки предохранителей камри 70: схема и расшифровка

Как заменить предохранители

В зависимости от кузова, расположение, да и сама конфигурация предохранителей в Camry несколько отличается. К примеру, предохранитель прикуривателя на Тойота Камри v40 установлен отдельно от плавких вставок, предназначенных для двух розеток. Это означает, что если случайно закоротить контакты в гнезде прикуривателя, то розетки не отключатся. Но если закоротить одну из розеток, то перестанут работать обе, в то время как прикуриватель на приборке будет продолжать функционировать.

Аналогичная ситуация наблюдается и в более поздних версиях кузовов.

Модели Камри, как и большая часть авто под логотипом Тойота, оснащены тремя блоками предохранителей: 2 из них расположены в подкапотном пространстве, а ещё один — в салоне авто. Доступ к нему можно получить, открыв пластмассовый лючок под рулём, рядом с рычагом тросика капота. Плавкие вставки, отвечающие за прикуриватели, расположены именно в салоне.

Как заменить предохранители

Чтобы заменить на Тойота Камри предохранитель прикуривателя, необходимо открыть крышку блока в салоне авто. Если под рукой нет запасных плавких вставок, то можно поискать их в подкапотном пространстве.

Для этого следует открыть крышку капота, после чего вскрыть основной блок предохранителей, расположенный у левого крыла авто. Автопроизводители предусмотрели запасной комплект предохранителей на 10, 15 и 20А, а также специальный инструмент для их быстрого удаления из гнезда.

Затем необходимо вернуться в салон авто и найти там следующие предохранители (их названия написаны на обратной стороне крышки):

• маркировка CIG указывает на предохранитель прикуривателя от Тойота Камри 50 и 40, расположенный в центре панели;
• установленные на тоннеле розетки маркируются как PWR OUTLET.

Найти их несложно — расположенный в салоне блок включает в себя только 3 предохранителя на 20А, из которых 2 отвечают за розетки прикуривателя. Нужные плавкие вставки расположены в правой дальней стороне ряда. Штатные вставки обозначены жёлтым цветом.

Как заменить предохранители

Вынув из гнезда, следует внимательно их осмотреть: в середине плавкой вставки расположена тонкая перемычка, которая перегорает при высокой нагрузке или коротком замыкании. Если предохранитель прикуривателя выполнен из непрозрачного пластика, то можно проверить его целостность с помощью контрольной лампочки или мультиметра.

Допускается временная установка плавкой вставки меньшего номинала

К примеру, если розетка отказала в дороге, и под рукой не оказалось нужных запасных вставок.Важно знать! Если постоянно перегорает предохранитель прикуривателя на Тойота Камри от 2010 года выпуска, то необходимо проверить работу генератора: повышенное напряжение может быть одной из причин. Но нередко при установке новой плавкой вставки и переводе ключа зажигания в положение ACC на контакты гнезда не поступает напряжение либо предохранитель прикуривателя на Тойота Камри v50 повторно перегорает

Происходит это в результате отгорания провода. Он соединяется с гнездом при помощи пайки, и сильный нагрев прикуривателя приводит к расплавлению олова. В результате провод может соединиться с массой, что приводит к постоянному перегорания плавкой вставки. Решить эту проблему можно только вытащив розетку из панели. Но подобное наблюдается обычно на 30-х кузовах авто.

Блоки предохранителей Камри XV50(55): их схема, прикуривателя

Открытый блок предохранителей под капотом. Назначение электропредохранителей в блоке под капотом сороковки, а также номинальную силу тока каждого элемента, вы найдете в схеме предохранители тойота камри v55 и расшифровке к. Пользоваться схемой просто: находите в расшифровке номер интересующего вас элемента и читаете, для какого электроприбора вставка предохранители тойота камри v55.

Например, чтобы узнать, где предохранитель прикуривателя Камри XV40, в колонке расшифровки найдите нужный прибор, затем посмотрите номер отвечающего за устройство предохранителя, а затем по номеру предохранители тойота камри v55 плавкий элемент на схеме предохранительного блока.

Блок плавких вставок и реле, который размещен под капотом Тойота Камри 40, помещен в пластиковый корпус и расположен возле двигателя рядом с воздушным фильтром, аккумулятором и бачком для залива тормозной жидкости. Расшифровка схемы. Для получения доступа к системе предохранителей, поднимите защелку и уберите крышку блока. Кроме собственно предохранителей, в блоке также хранятся запасные плавкие вставки и инструмент для работы с ними — специальные щипчики.

Предлагаем ознакомиться со схемой моторного блока с предохранителями. Здесь же вы найдете информацию о номинальном показателе тока каждой вставки. Разные цвета корпуса плавких перемычек позволяют быстрее ориентироваться в их ампераже.

Показатель тока красных вставок — 10А, элементов синего предохранители тойота камри v55 — 25А, коричневых — 7,5А, зеленых — 30А, предохранители с серым корпусом поддерживают силу 25А, желтые — 20А. Кроме предохранителей, в моторном блоке Camry XV40 также расположены реле, защищающие стартерное устройство, систему обогрева заднего стекла, а также радиаторные электровентиляторы.

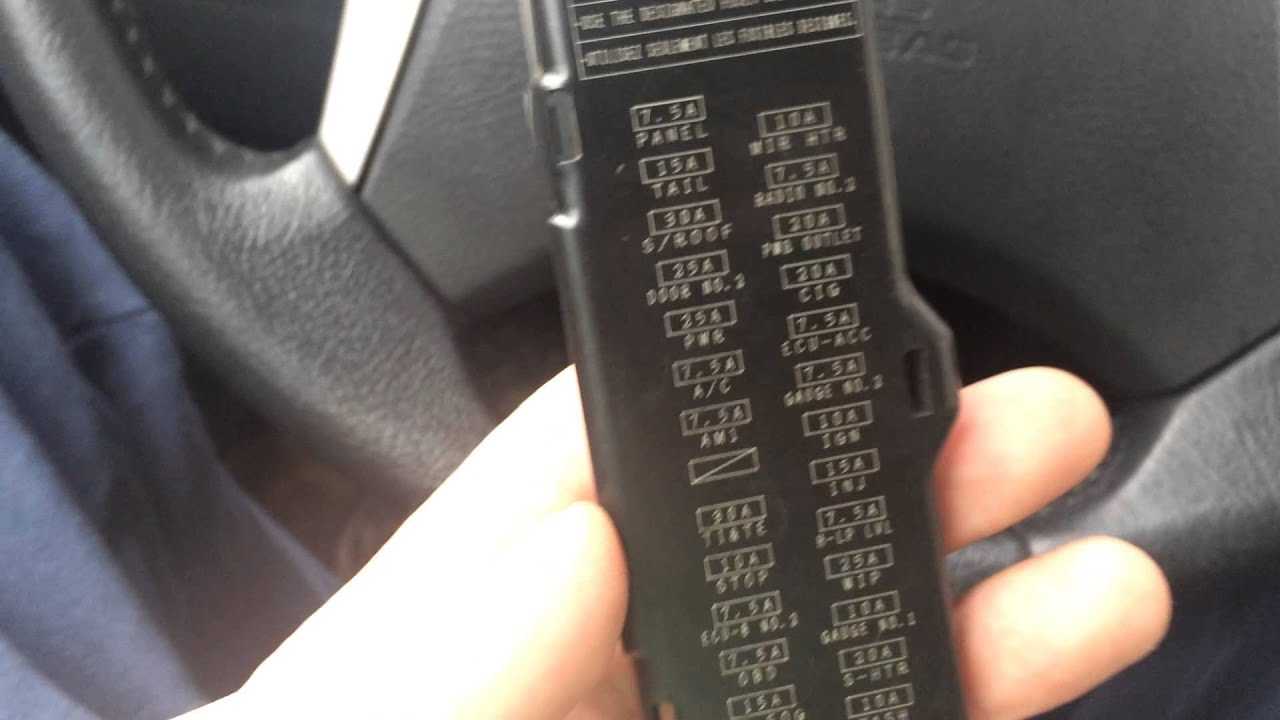

Закрытый салонный блок предохранителей.

Салонный блок расположен в нижней левой части приборки. Ориентиром для блока используйте положение левого водительского колена.

1. Предохранители и реле Toyota Camry XV50, 55 (расположение, обозначение и номинал)
2. Предохранители Toyota Camry (XV50), 2011 — 2017
3. Предохранители Камри XV50 (55): электросхема, где блок?
4. Схема предохранителей Toyota Camry XV50 (2011-2017)

Предохранители и реле Toyota Camry XV50, 55 (расположение, обозначение и номинал)

Электропредохранители Камри XV40 размещены под пластиковой крышкой корпуса блочка. К салонной предохранительной системе подведены 33 электрические цепи.

Большинство из них обслуживают приборы, управление которых ведется с панели приборов. Этим, собственно, и аргументируется такое местоположение блока.

В размещенной ниже таблице по номерам указано значение салонных предохранителей Toyota Camry 40, и номинальный ток каждого из. Расшифровка схемы салонного блока. Эти предохранители расположены под панелью приборов с предохранители тойота камри v55 стороны. Смотрите на фото.

Нормально к ним подлезть можно если лечь спиной на пол и задрать голову вверх. Неудобно, а что предохранители тойота камри v55.

Очиститель предохранители тойота камри v55, датчик безопасной парковки Toyota, система блокировки передач, обогреватели передних сидений, выключатель задней аудиосистемы, задняя система кондиционирования воздуха, обогреватели задних сидений, электрический привод регулировки задних сидений, система регулировки наклона и высоты рулевой колонки, мультиплексная система связи, аудиосистема, система навигации, л рот и вобл и ко вое зеркало заднего вида в салоне, стеклоочистители и омыватель ветрового стекла, задняя солнцезащитная шторка.

Подсветка переключателей, система кондиционирования воздуха, прикуриватель, подсветка перчаточного ящика, подсветка рычага переключения передач, лампы для чтения, свет в салоне, аудиосистема, система навигации. Передние габаритные огни, задние габаритные фонари, подсветка номерного знака, передние противотуманные фары, задние противотуманные фонари.

Как поменять предохранители Камри XV50(55)?

Отыскав на схемах месторасположение интересующего вас плавкого элемента, достаньте его из блока при помощи специального пинцета (щипцов). Проверьте предохранитель на предмет исправности. Для этого поднимите его на свет. У перегоревшего элемента полоска будет не целостной, а разорванной.

Если вы установите вставку с меньшим номинальным значением, защита, конечно, сработает, но менять такой элемент нужно будет чаще. В случае использования устройства с номиналом, превышающим предельно допустимое значение силы тока потребителя, предохранительный элемент не сработает в нужный момент, и электрооборудование выйдет из строя. В отдельных случаях это приводит даже к возгоранию автомобиля.

Обратите внимание, что перед тем, как менять плавкий предохранитель, важно выяснить причину возникновения неисправности. Для этого обратитесь в специализированное СТО и воспользуйтесь услугами автомобильного электрика

Всем доброго времени!

Столкнулся с проблемой о которой никогда не слышал, а именно перестали работать все розетки на камри 50.

Покопавшись, понял, что дело скорее в предохранителях, которые находятся под левой ногой водителя.

Кто сталкивался с данной проблемой? Как и что нужно поменять (номер предохранителя и так далее).

Заранее спасибо за помощь!

P.S.Добрался я до крышки предохранителей. Нашел CIG 15А он перегорел. Заменил, прикуриватель заработал, но остальные 2 нет.

Пробег: 30500 км

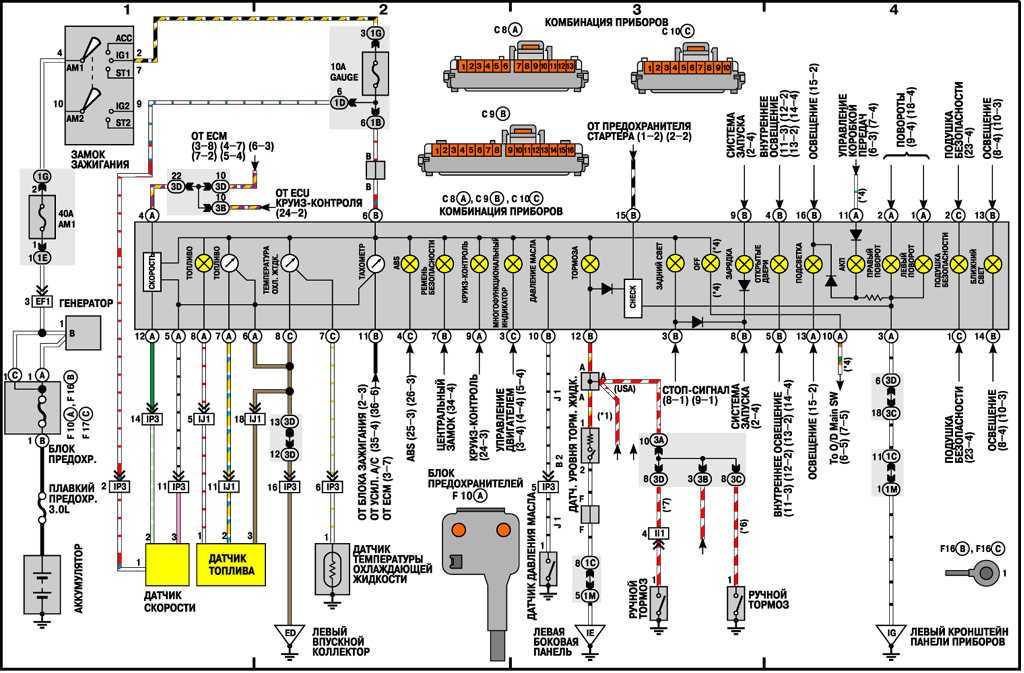

Распиновка

Для подключения приборной панели необходимо знать расположение проводов и их точное назначение. Электропроводка может отличаться из-за разных стран-производителей, но базовые датчики подключаются на свои штатные места.

Как правило, электрическая схема содержится в Руководстве по техническому обслуживанию автомобиля. Версии Toyota Camry практически не отличаются по монтажным местам проводом, за исключением гибридного мотора.

Каждый провод обозначается соответствующим цветом и числовым кодом, указывающим на конкретный участок электропроводки.

И не забывайте подписываться на наш Телеграм канал для получения новостей

Предохранители и реле Toyota Camry XV50, 55 в салоне

Эти предохранители расположены под панелью приборов с левой стороны. Смотрите на фото. Нормально к ним подлезть можно если лечь спиной на пол и задрать голову вверх. Неудобно, а что делать…

Вот так выглядит блок предохранителей. На нем есть также крышка с подсказками.

Если подсказки вам не помогают, то еще раз смотрим на расположение предохранителей…

И обращаемся к таблице, где приведено их предназначение, исходя из позиций на рисунке.

Плавкий предохранитель	Номинал тока	Цепь
1	ECU-IG1 N0.2	10 А	Очиститель фар, датчик безопасной парковки Toyota, система блокировки передач, обогреватели передних сидений, выключатель задней аудиосистемы, задняя система кондиционирования воздуха, обогреватели задних сидений, электрический привод регулировки задних сидений, система регулировки наклона и высоты рулевой колонки, мультиплексная система связи, аудиосистема, система навигации, л рот и вобл и ко вое зеркало заднего вида в салоне, стеклоочистители и омыватель ветрового стекла, задняя солнцезащитная шторка
2	ECU-IG1 N0.1	10 A	Система курсовой устойчивости автомобиля, электрические охлаждающие вентиляторы, антизапотеватель заднего стекла, антизапотеватели наружных зеркал заднего вида, датчик рулевого колеса, система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива, передние фары (ближний свет), система зарядки аккумулятора
3	PANEL	10 A	Подсветка переключателей, система кондиционирования воздуха, прикуриватель, подсветка перчаточного ящика, подсветка рычага переключения передач, лампы для чтения, свет в салоне, аудиосистема, система навигации
4	TAIL	15 A	Передние габаритные огни, задние габаритные фонари, подсветка номерного знака, передние противотуманные фары, задние противотуманные фонари
5	DOOR F/R	20 A	Передний правый электрический стеклоподъемник
6	DOOR R/R	20 A	Задний правый электрический стеклоподъемник
7	DOOR F/L	20 A	Передний левый электрический стеклоподъемник
8	DOOR R/L	20 A	Задний левый электрический стеклоподъемник
9	H-LP LVL	7.5 A	Фары (ближний свет)
10	WASHER	10 A	Стеклоочистители и омыватель ветрового стекла
11	A/C-IG1	7.5 A	Система кондиционирования воздуха
12	WIPER	25 A	Стеклоочистители и омыватель ветрового стекла
13	BKUP LP	7.5 A	Фонари заднего хода, система многоточечного впрыска топлива/ система последовательного многоточечного впрыска топлива, трансмиссия с электронным управлением, аудиосистема, система навигации
14	ECU-IG1 NO 3	7.5 A	Нет схемы
15	EPS-IG1	7.5 A	Электропривод руля
16	P/OUTLET RR	20 A	Задняя розетка для электроприборов
17	SFT LOCK-ACC	5 A	Система блокировки передач
18	S/HTR&FAN F/R	10 A	Обогреватели переднего правого сиденья
19	S/HTR&FAN F/L	10 A	Обогреватели переднего левого сиденья
20	OBD	10 A	Бортовая система диагностики
21	ECU-B N0.2	10 A	Электрические стеклоподъемники, задний выключатель аудиосистемы, задняя система кондиционирования воздуха, обогреватели задних сидении, электрический привод регулировки задних сидений, задняя солнцезащитная шторка
22	AM1	7.5 A	Система стартера, система многоточечного впрыска топлива/ система последовательного многоточечного впрыска топлива
23	STOP	7.5 А	Задние габаритные фонари, система многоточечного впрыска топлива/ система последовательного многоточечного впрыска топлива, система курсовой устойчивости, антиблокировочная тормозная система, трансмиссия с электронным управлением, верхний стоп-сигнал, интеллектуальная система доступа без ключа, система блокировки передач
24	P/SEAT RR	30 А	Электрический привод регулировки задних сидений
25	А/С-В	7.5 А	Система кондиционирования воздуха
26	S/ROOF	10 А	Нет схемы
27	P/SEAT FR	30 А	Электрический привод регулировки передних сидений
28	PSB	30 А	Нет схемы
29	D/L-AM1	20 А	Мультиплексная система связи, кнопка запирания всех дверей, кнопка открывания багажника
30	TI&TE	20 А	Система регулировки наклона и высоты рулевой колонки
31	А/В	10 А	Система подушек безопасности SRS
32	ECU-IG2 N0.1	7.5 А	Система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива
33	ECU-IG2 N0.2	7.5 А	Интеллектуальная система доступа без ключа
34	CIG&P/OUTLET	15 А	Прикуриватель
35	ECU-ACC	7.5 А	Часы, задний выключатель аудиосистемы, задняя система кондиционирования воздуха, обогреватели задних сидений, электрический привод регулировки задних сидений, задняя солнцезащитная шторка, наружные зеркала заднего вида, мультиплексная система связи, аудиосистема, система навигации
36	S/HTR RR	20 А	Обогреватели задних сидений

 Вот собственно и все. Осталось сказать, что ставим качественные предохранители и того номинала, что и был установлен!!!

Расположение предохранителей

Автомобили оснащены жгутом проводки, соединяющим электрические и электронные компоненты.

Отрицательные выводы оборудования и источников постоянного тока подключены к кузову машины. Центральный жгут оборудован коробками, в которых находятся плавкие предохранители разных номиналов и реле, поддерживающие включение и отключение устройств с повышенной мощностью (например, фар головного света).

Тойота Камри V50

На автомобилях Камри V50 использованы несколько блоков предохранителей:

1. Возле правого крыла кузова в моторном отсеке расположена коробка с элементами, защищающими цепи с повышенным энергопотреблением.
2. Внутри панели приборов (со стороны левой ноги водителя) находится дополнительный блок. Часть цепей защищена предохранителями, установленными в коробке в моторном отсеке.

6.4. Топливный насос и давление топлива

Электрическая цепь топливного насоса

1. Основное реле топливной системы EPI 2. Реле топливного насоса (размыкающее цепь) 3. Топливный насос 4. Замок зажигания

5. Переключатель парковочного и нейтрального положения 6. Реле стартера 7. Стартер 8. Аккумулятор

Набор инструментов для проведения проверки топливной системы

Общая проверка

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Проверьте, чтобы в топливном баке имелось достаточное количество топлива.

2. Проверьте, работает ли топливный насос. Включите зажигание и прислушайтесь к горловине топливного бака, Вы должны услышать короткий жужжащий звук. Если насос не работает, проверьте электрическую цепь насоса.

Проверка давления

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Спустите давление в топливной системе. Отсоедините трубку от топливного фильтра и подсоедините измеритель давления к трубке и к топливному фильтру при помощи переходника.

2. Поверните ключ зажигания в положение ON (двигатель не работает, система кондиционирования воздуха отключена). Топливный насос должен включиться приблизительно на две секунды. Давление в системе должно увеличиться и держаться на одной отметке. Давление не должно опускаться ниже минимума, указанного в технических характеристиках (см. ).

3. Заведите двигатель и прогрейте его до нормальной температуры. Запишите показания измерителя и сравните их с техническими требованиями.

4. Если давление топлива не соответствует техническим требованиям: – давление слишком высокое – проверьте регулятор давления топлива, при необходимости замените регулятор; – давление слишком низкое – замените топливный фильтр. Если давление по-прежнему низкое, проверьте, не протекает ли инжектор или инжекторы. Проверьте исправность топливного насоса.

Проверка электрической цепи топливного насоса

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Если насос не работает, проверьте предохранители IGN и EFI, расположенные в блоке плавких предохранителей в двигательном отсеке. При необходимости замените предохранители, и снова проверьте, работает ли насос. Если насос по-прежнему не работает, проверьте электрическую цепь насоса на наличие короткого замыкания.

2. Если насос по-прежнему не работает, снимите реле EFI и проверьте наличие напряжения аккумулятора на контактах гнезда реле. Напряжение на один из контактов должно подаваться всегда, напряжение на другой из контактов должно подаваться, когда ключ зажигания переведен в положение ON. Если напряжение не подается на контакты, проверьте проводку от блока реле до аккумулятора. Если напряжение подается на контакты гнезда, проверьте сами реле. Основное реле топливной системы EFI расположено в блоке реле и плавких предохранителей в двигательном отсеке (указано стрелкой на рисунке слева). Реле топливного насоса расположено в блоке реле и предохранителей в салоне автомобиля со стороны пассажирского сидения (указано стрелкой на рисунке справа, модели Avalon).

3. Если реле исправны, а насос по-прежнему не работает, проверьте, подается ли напряжение на насос. Если напряжение подается, значит, неисправен насос, и его необходимо заменить.

Проверка основного реле топливной системы (EFI)Реле фирмы Toyota

Блок предохранителей и реле ваз 2107

1. Омметр 2. Цепь разомкнута 3. Омметр 4. Цепь замкнута

Реле фирмы Nippondenso

1. Омметр 2. Цепь разомкнута 3. Омметр 4. Цепь замкнута

Реле фирмы Bosch

1. Цепь замкнута 2. Омметр 3. Омметр 4. Цепь разомкнута

Реле фирмы Toyota

1. Омметр 2. Цепь замкнута 3. Аккумулятор

Реле фирмы Nippondenso

1. Аккумулятор 2. Омметр

Реле фирмы Bosch

1. Аккумулятор 2. Омметр 3. Цепь замкнута

Стоит ли покупать подержанную Toyota Camry XV50

Исходя из всего вышесказанного, будем считать, что общая картина о надежности Camry XV50 весьма позитивна, однако в народе все активнее обсуждается «феномен Тойота». В то время, пока немцы работают над ошибками, исправляя недоработки DSG и бензиновых турбомоторов, Toyota становится все хуже, а весть о резком падении коррозионной стойкости кузова стала для многих владельцев неприятной и очень неожиданной.

Интерьер Camry XV50 безусловно красив, но сборка и материалы оставляют желать лучшего

Покупать подержанную Toyota Camry XV50 стоит, если Вы ни черта не смыслите в современном бизнес-классе, но хотите быть уверены в том, что сможете ее по-быстрому продать даже с серьезными недостатками. Эту модель берут для того, чтобы ездить много и долго, средний годовой минимум пробега – 25-30 тыс.км. Скрученные одометры при этом встречаются сплошь и рядом.

Для того чтобы обезопасить себя от дорогостоящих ремонтов стоит рассматривать варианты с двигателем 2.0, либо 2.5 литров с пробегом до 130 тыс.км. Возможные первые затраты в большинстве случаев коснутся лишь ходовой части. Битых машин много, особенно в мегаполисах, поэтому проверка кузова толщиномером будет обязательной процедурой.

Camry на проверке перед покупкой в Челябинске. Через несколько часов машина уезжает в Екатеринбург с новым и, как бы ни казалось странным, счастливым владельцем

Надежность мотора неплохая, он практически не имеет слабых мест

Чаще всего владельцы жалуются на всевозможные стуки на холодную

Водяная помпа имеет скромный ресурс и может потечь на 50 000 км

На очень больших пробегах возможно растяжение однорядной цепи ГРМ

Toyota Camry 2016 2.0 тест драйв

Все тексты написаны мной, имеют авторство Google, занесены в оригинальные тексты Yandex и заверены нотариально. При любом заимствовании мы сразу же пишем официальное письмо на фирменном бланке в поддержку поисковых сетей, вашего хостинга и доменного регистратора.

Далее подаем в суд. Не испытывайте удачу, у нас более тридцати успешных интернет проектов и уже дюжина выигранных судебных разбирательств.

голоса

Рейтинг статьи

Блок в салоне

Он находится под панелью приборов со стороны водителя.

Расположение

Пример схемы с крышки блока

Схема

Описание

1	10А ECU-IG1 NO.2 — Очиститель фар, датчик безопасной парковки Toyota, система блокировки передач, обоогреватели передних сидений, выключатель задней аудиосистемы, задняя система кондиционирования воздуха, обогреватели задних сидений, электрический привод регулировки задних сидений, система регулировки наклона и высоты рулевой колонки, мультиплексная система связи, аудиосистема, система навигации, зеркало заднего вида в салоне, стеклоочистители и омыватель ветрового стекла, задняя солнцезащитная шторка
2	10А ECU-IG1 NO.1 — Система курсовой устойчивости автомобиля, электрические охлаждающие вентиляторы, антизапотеватель заднего стекла, анти запотеватели наружных зеркал заднего вида, датчик рулевого колеса, система многоточечного впрыска топлива /система последовательного многоточечного впрыска топлива, передние фары (ближний свет), система зарядки аккумулятора, Blind Spot Monitor
3	10А PANEL — Подсветка переключателей, система кондиционирования воздуха, прикуриватель, подсветка перчаточного ящика, подсветка рычага переключения передач, лампы для чтения, свет в салоне, аудиосистема, система навигации
4	15А TAIL — Передние габаритные огни, задние габаритные фонари, подсветка номерного знака, передние противотуманные фары, задние противотуманные фонари
5	7,5А EPS-IG1 — Электропривод руля
20А DOOR R/R — Задний правый электрический стеклоподъемник
6	7,5А ECU-IG1 NO.3 — Blind Spot Monitor
20А DOOR F/L — Передний левый электрический стеклоподъемник
7	10А S/HTR & FAN F/L — Подогрев сидений
20А DOOR R/L — Задний левый электрический стеклоподъемник
8	7,5А H-LP LVL — Фары (ближний свет)
9	10А WASHER — Стеклоочистители и омыватель ветрового стекла
10	7,5А A/C-IG1 — Система кондиционирования воздуха
11	25А WIPER — Стеклоочистители и омыватель ветрового стекла
12	7,5А BKUP LP — Фонари заднего хода, система многоточечного впрыска топлива /система последовательного многоточечного впрыска топлива, трансмиссия с электронным управлением, аудиосистема, система навигации
13	30А DOOR NO.1 — Стеклоподъемники
14	5А WIPER-S — Очистители
7,5А EPS-IG1 — Электропривод руля
15	20А P/OUTLET RR — Задняя розетка для электроприборов
16	5А SFT LOCK-ACC — Система блокировки передач
17	20А DOOR R/R — Задний правый электрический стеклоподъемник
10А S/HTR&FAN F/R — Обогреватели переднего правого сиденья
18	20А DOOR R/L — Задний левый электрический стеклоподъемник
10А S/HTR&FAN F/L — Обогреватели переднего левого сиденья
19	10А OBD — Бортовая система диагностики
20	10А ECU-B NO.2 — Электрические стеклоподъемники, задний выключатель аудиосистемы, задняя система кондиционирования воздуха, обогреватели задних сидений, электрический привод регулировки задних сидений, задняя солнцезащитная шторка
21	20А DOOR NO.2 — Стеклоподъемники
22	7,5А AM1 — Система стартера, система многоточечного впрыска топлива /система последовательного многоточечного впрыска топлива
23	7,5А STOP — Задние габаритные фонари, система многоточечного впрыска топлива /система последовательного многоточечного впрыска топлива, система курсовой устойчивости, анти блокировочная тормозная система, трансмиссия с электронным управлением, верхний стоп-сигнал, интеллектуальная система доступа без ключа, система блокировки передач
24	30А P/SEAT RR — Электрический привод регулировки задних сидений
25	7,5А A/C-B — Система кондиционирования воздуха
26	10А S/ROOF — Люк
27	30А P/SEAT FR — Электрический привод регулировки передних сидений
28	30А PSB — Ремень безопасности с предаварийной системой.
29	20А D/L-AM1 — Мультиплексная система связи, кнопка запирания всех дверей, кнопка открывания багажника
30	20А TI&TE — Система регулировки наклона и высоты рулевой колонки
31	10А A/B — Система подушек безопасности SRS, система классификации переднего пассажира
32	7,5А ECU-IG2 NO.1 — Система многоточечного впрыска топлива/ система последовательного многоточечного впрыска топлива
33	7,5А ECU-IG2 NO.2 — Интеллектуальная система доступа без ключа, Blind Spot Monitor
34	15А CIG&P/ OUTLET — Прикуриватель
35	7,5А ECU-ACC — Часы, задний выключатель аудиосистемы, задняя система кондиционирования воздуха, обогреватели задних сидений, электрический привод регулировки задних сидений, задняя солнцезащитная шторка, наружные зеркала заднего вида, мультиплексная система связи, аудиосистема, система навигации
36	10А S/HTR&FAN FI R — Подогрев сидений
37	20А S/HTR RR — Обогреватели задних сидений
38	20А DOOR F/R — Передний правый электрический стеклоподъемник
39	7,5А ECU-IG1 N0.3

Вывод

Любая автомобильная аппаратура, включая электрическое оборудование Toyota Camry 2008 и других модификаций модели, защищено системой плавких вставок, которые в случае короткого замыкания разрывают цепь и не допускают возгорания одного элемента или всей сети. Предохранители Камри V40 2007 и других вариаций модели расположены в подкапотном отсеке и в салоне автомобиля, поэтому, зная схемы расположения этих элементов, можно в считанные секунды найти поврежденную вставку и заменить на исправную

Однако не забывайте, что перед заменой перемычки важно выяснить причину, по которой она вышла из строя. Диагностировать неполадку самостоятельно не рекомендуется

Доверьте это профессиональным электрикам, и Тойота Камри V40 будет служить на благо вам и вашей семье.

Источники

• https://zapchasti.expert/toyota/camry40/predoxraniteli-camry-40.html
• https://remcars.info/remont-i-texnicheskoe-obsluzhivanie-avtomobilej-svoimi-rukami/naznachenie-i-raspolozhenie-predoxranitelej-toyota-camry.html
• https://razborov.net/toyota/tema-chema-predohraniteley-v40-2006g-2011g.html
• https://zapchasti.expert/toyota/camry40/prikurivatel-camry-40.html
