Фольксваген кадди

Проверка и замена предохранителей

Для проверки работоспособности плавкого предохранителя, можно воспользоваться прибором — мультиметром или провести визуальный осмотр. При наличии повреждений плавкого элемента или следов металла на корпусе, а также деформации корпуса, исследуемый предохранитель нужно заменить.

Замена плавких элементов производится с соблюдение указанного номинала силы тока. Недопустимо вместо предохранителей использовать проволоку или другие токопроводящие элементы. Нарушение этих правил может привести к повреждению защищаемой электроцепи и прибора, оплавлению проводки или выходу из строя других предохранителей, связанных с поврежденным.

Салонный модуль предохранителей

Внутренний блок ПП состоит из двух частей — блока C и блока D. Они расположены симметрично друг другу, в боковой части панели приборов с водительской стороны.

Распиновка модуля C.

Распиновка блока D.

Где находятся предохранители

Блоки предохранителей Passat B6 условно разделены на 4 группы по месту установки. Буквенная маркировка передается и на предохранители, которые для простоты подбора маркируются по месту установки.

• Блоки A (SA), В (SB) ― в районе АКБ, моторный отсек.
• Блок С (SC) ― со стороны водителя.
• Блок D (SD) ― со стороны пассажира.

Кроме блоков защитных деталей, на Passat присутствуют модули реле и прерывателей, которые обеспечивают надежную работу бортовой электросети. Места установки:

• моторный отсек;
• блок управления напряжения;
• в салоне слева под торпедо.

Чтобы открыть блок предохранителей со стороны водителя на модели «Фольксваген CC» необходимо на боковой панели торпедо найти заглушку в нижней части облицовки. Поддеть ее пластиковым наконечником, можно использовать пластиковый резервный ключ (находится в брелоке ключа зажигания). На пластмассовой облицовке крышки указана маркировка слотов и цифровое обозначение.

Предохранители Фольксваген Пассат б3 и реле с описанием назначения и схемой блока

Volkswagen Passat b3 представляет 3-е поколение популярной серии пассатов. Выпускалась данная модель в 1988, 1989, 1990, 1991, 1992 и 1993 годах с кузовами универсал и седан как с бензиновыми, так и дизельными двигателями.

В данном материале мы представим описание всех предохранителей и реле фольксваген пассат б3 со схемами и фотографиями блоков в которых они расположены.

Главный блок

Основной блок с предохранителями и реле находится в нижней части панели приборов со стороны водителя.

Для доступа к нему нужно снять полку.

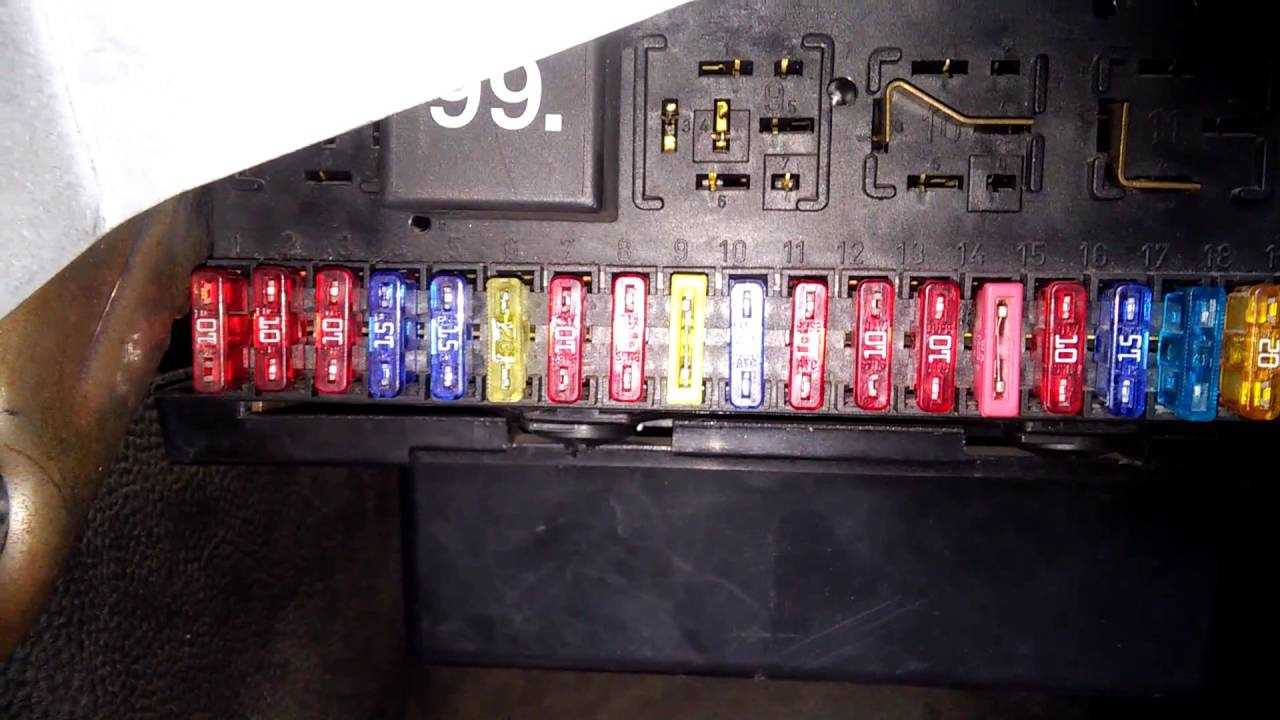

Фото-пример блока

Общая схема

Описание предохранителей

За прикуриватель отвечает предохранитель номер 21 на 15А.

Обозначение реле

Количество реле в блоке зависит от комплектации и года выпуска автомобиля.

Назначение реле согласно их нумерации

• №4 — реле сигнализации не пристегнутых ремней безопасности
• №13 — компрессор кондиционера
• №15 — дополнительные фары (ПТФ)
• №18 — разгрузка шины X
• №19 или №99 — дворники лобового стекла (№99 — с регулируемой паузой)
• №21 — аварийной сигнализации и указатели поворотов
• №22 — аварийной сигнализации и указатели поворотов, автомобиля с прицепом
• №29 —реле не пристёгнутых ремней безопасности
• №30 —главное реле впрыска, даёт команду на включение бензонасоса
• №32 — питание ЭБУ (Digifant)
• №33 — омыватель фар
• №43 — индикатор падения уровня охлаждающей жидкости (до 91г.в.)
• №46 — реле времени пред пускового подогрева
• №53 — сигнал двух тональный (одно тональный — перемычка)
• №54 — прекращение питания на принуд. холостого хода
• №55 — увеличение подачи топлива на принуд. холостого хода
• №59 — Подогрев сидений
• №61 — обогрев впускного коллектора
• №67 или №80 — бензонасос
• №72 — задний дворник
• №78 — Насос АБС
• №61 — ЭБУ АБС
• №80 или №67 — бензонасос
• №99 или №19 — дворники лобового стекла (№99 — с регулируемой паузой)
• №105 — реле климата
• №109 — Реле системы впрыска и зажигания (VR6)
• №150 — Стартер и фонари заднего хода (для авто с АКПП)

Дополнительная информация

Больше информации про электро оборудование кузова, можете получить изучив данную брошюру: «скачать«. А полное руководство по ремонту и эксплуатации находится тут.

Расположение блока предохранителей

Предохранительный модуль автомобиля VolksWagen Passat B3 расположен в салоне, с водительской стороны, под нижней полкой приборной панели. Для доступа к блоку нужно снять полку, в более поздних моделях, модуль закрыт кожухом. После его снятия, можно открутить боковые фиксаторы и полностью снять блок предохранителей и реле.

Вместе с предохранителями, на салонном блоке смонтированы реле, а на обратной стороне полки нанесена схема расположения элементов модуля.

Для снятия предохранителя можно воспользоваться специальными пластиковыми щипцами. Реле вытаскиваются руками, перед демонтажем некоторых элементов нужно удалить пластиковый фиксирующий поясок.

Расположение блока предохранителей

Предохранительный модуль автомобиля VolksWagen Passat B3 расположен в салоне, с водительской стороны, под нижней полкой приборной панели. Для доступа к блоку нужно снять полку, в более поздних моделях, модуль закрыт кожухом. После его снятия, можно открутить боковые фиксаторы и полностью снять блок предохранителей и реле.

Вместе с предохранителями, на салонном блоке смонтированы реле, а на обратной стороне полки нанесена схема расположения элементов модуля.

Для снятия предохранителя можно воспользоваться специальными пластиковыми щипцами. Реле вытаскиваются руками, перед демонтажем некоторых элементов нужно удалить пластиковый фиксирующий поясок.
