Реле и предохранители форд фокус 3: схемы блоков

Блок предохранителей и реле Ford Focus 2

Современные автомобили редко демонстрируют проблемы с электрической частью. Но любые непрофессиональные попытки подключить новое оборудование или неаккуратные работы с проводкой могут привести к печальным последствиям. Понимая это, производители устанавливают отдельные предохранители на каждую электрическую цепь автомобиля. Это удобно, так как при превышении допустимой силы тока предохранительный элемент попросту сгорает и не допускает серьезных проблем в виде возгорания проводки.

В автомобиле Ford Focus 2 установлен качественный блок предохранителей. Вся система электрических контактов выполнена надежно и по-немецки просто. Если возникла необходимость ремонта или замены деталей, сделать это можно и своими руками

Но важно понимать, за что отвечает каждый контакт. Мы не будет приводить полную схему предохранителей в Форд Фокус 2, так как она указана в инструкции об эксплуатации, но приведем некоторые важные сведения по работе с оборудованием

Блок предохранителей и реле в моторном отсеке

Система управления двигателем

Система управления двигателем, датчик массового расхода воздуха, клапан сис­темы управления частотой вращения холостого хода

Система освещения в дневное время

Блок управления освещением в дневное время

Розетка для подключения дополнитель­ных устройств

Муфта компрессора кондиционера

Антиблокировочная система тормозов

Розетка для подключения дополнитель­ных устройств

Электродвигатель вентилятора, реле электродвигателя вентилятора

Магнитола, прикуриватель, комбинация приборов, электропривод зеркал

Электродвигатель насоса системы ABS

Магнитола, комбинация приборов, «круиз-контроль», электропривод регули­ровки сидений, звуковой сигнал

Обогрев стекла задней двери

Реле системы управления двигателем

Реле низкой частоты вращения вентиля­тора (двигатель YF)

Реле №1 высокой частоты вращения вентилятора (двигатель AJ)

Реле высокой частоты вращения венти­лятора (двигатель YF)

Реле низкой частоты вращения вентиля­тора (двигатель AJ)

Реле отопителя стекла задней двери

Реле №2 высокой частоты вращения вентилятора (двигатель AJ)

Реле средней частоты вращения венти­лятора (двигатель YF)

Реле муфты компрессора кондиционера

Этот же блок в развернутом виде

схема расположения предохранителей в блоке — автомобили с двигателем YF.

автомобили с двигателем AJ.

здесь реле топливного насоса, реле вентиляторов, реле стартера, реле противотуманных фар, реле кондиционера, реле фар.

Блок управления двигателем и АКПП

Клапан системы улавливания паров топлива, кислородный датчик

Электродвигатель корректора левой фары, электродвигатель корректора правой фары

Блок управления системы ABS

Разъем для подключения до­полнительного оборудования…

Задний разъём для подключения дополнительного оборудования

Реле системы защиты от за­щемления стеклом

Реле обогревателя стекла зад­ней двери

Реле вентилятора отопителя

Блок-управления системы ABS

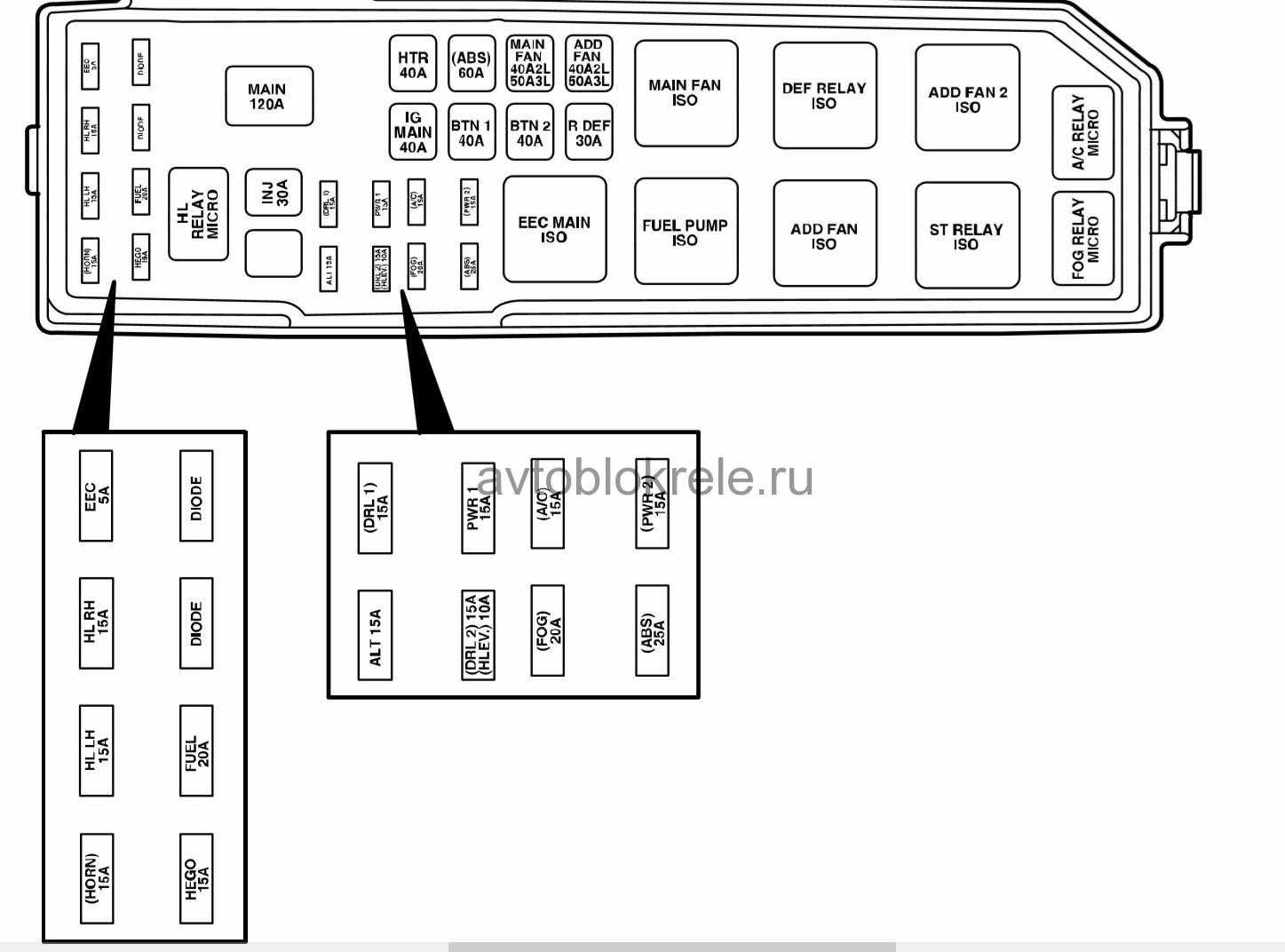

Предохранители и блоки реле для Ford Escape (2008-2012) со схемами и описанием

Схема блока предохранителей (расположение предохранителей), расположение и назначение предохранителей и реле Ford Escape (2008, 2009, 2010, 2011, 2012).

Проверка и замена предохранителей

Предохранители и автоматические выключатели защищают электрическую систему вашего автомобиля от перегрузки. Если электрические части в вашем автомобиле не работают, возможно, система была перегружена и перегорел предохранитель или сработал автоматический выключатель. Перед заменой или ремонтом любых электрических деталей проверьте соответствующие предохранители или автоматические выключатели.

Чтобы проверить предохранитель, посмотрите на серебристую полосу внутри предохранителя. Если лента сломана или расплавлена, замените предохранитель. Перед заменой любых электрических компонентов проверьте соответствующие предохранители.

Уведомление

• Перед заменой предохранителя убедитесь, что ключ был вынут из замка зажигания и что все службы выключены и / или отключены.
• Всегда отключайте аккумулятор перед обслуживанием сильноточных предохранителей.
• Всегда заменяйте предохранитель на предохранитель с указанной номинальной силой тока. Использование предохранителя с более высоким номинальным током может привести к серьезному повреждению провода и вызвать возгорание.
• Никогда не заменяйте сломанный предохранитель чем-либо, кроме нового предохранителя. Всегда используйте исправный предохранитель одного цвета.
• Если предохранитель снова перегорит, обратитесь в квалифицированный сервисный центр.

Схема блока предохранителей в салоне

Панель предохранителей расположена с правой стороны центральной консоли, рядом с панелью приборов. Снимите крышку панели, чтобы получить доступ к крышке предохранителя. Нажмите на выступы в верхней и нижней части крышки предохранителя, чтобы снять ее.

№	А	Функция предохранителя
1	30	Не используется (запасной)
2	15	Переключатель включения / выключения тормоза
3	15	Модуль SYNC
4	30	Лунная крыша
5	10	Подсветка клавиатуры, Блокировка переключения тормоза (BSI), Панель предохранителей в салоне, SPDJB
6	20	Поворотники, стоп-сигналы
7	10	Фары ближнего света (слева)
8	10	Фары ближнего света (правые)
9	15	Внутреннее освещение
10	15	Подсветка
11	10	Полный привод
12	7,5	Переключатель зеркала с электроприводом
13	7,5	до 2008: Вентиляция канистры
14	10	FCIM (радиокнопки), модуль переднего дисплея, модуль GPS
16	15	Не используется (запасной)
17	20	Подача всех двигателей блокировки, разблокировка подъемной двери, разблокировка подъемного стекла
18	20	Сиденье с подогревом
19	25	Задний стеклоочиститель
20	15	Канал передачи данных
21 год	15	Противотуманные фары
22	15	Парковые фонари
23	15	Фары дальнего света
24	20	Реле звукового сигнала
25	10	Лампы спроса
26	10	Комбинация приборной панели
27	20	Выключатель зажигания
28	5	Радио
29	5	Комбинация приборной панели
30	5	Отмена овердрайва
31 год	10	Модуль управления удерживающими устройствами
32	10	Модуль задней видеокамеры
33	10	Переключатель контроля скорости
34	5	Выключатель отключения контроля скорости, ABS
35 год	10	Полный привод, EPAS (рулевое управление), модуль помощи при парковке
36	5	Приемопередатчик пассивной противоугонной системы (PATS)
37	10	Климат-контроль
38	20	Сабвуфер / усилитель (радио для аудиофилов)
39	20	Радио
40	20	Передняя розетка
41 год	15	Выключатели замка двери водителя / пассажира, зеркало с автоматическим затемнением, компас, окружающее освещение, крыша с изображением луны, отображение камеры в зеркале
42	10	Не используется (запасной)
43	10	Логика заднего стеклоочистителя, Реле подогрева сидений, Комбинация приборов
44	10	Не используется (запасной)
45	5	Логика переднего стеклоочистителя, реле электродвигателя вентилятора
46	7,5	OCS (ограничения), PADI (ограничения)
Автоматический выключатель
47	30	Электрические стеклоподъемники, Лунная крыша
Реле
48	Дополнительное реле с задержкой

Ford Fusion (Форд Фьюжн) ремонт стартера, замена бендикса, снятие стартера. Видео инструкция

На ремонте у нас автомобиль Ford Fusion, у которого необходимо провести ремонта стартера, заменив его бендикс. На Форд Фьюжн устанавливаются два вида стартеров, фирмы Bosch и Valeo, они полностью взаимозаменяемые, если у вас стоит Бош, можешь снять и поставить Валео. Но запчасти на них идут разные. После продолжительный эксплуатации бендикс на стартере начинает подклинивать и прокручиваться, в тот момент когда вы пытаетесь завести машину, вы слышите под капотом жужжание, двигатель не прокручивается. Это симптом неисправности бендикса. Причины этому могут быть разными, в основном из попадания пыли и грязи, либо из-за естественного износа.

На этом автомобиле стоит стартер фирмы Bosch, поэтому был заказан соответствующий бендикс, его номер 1006 209 804. Приступаем к работе, вначале снимаем клемму с АКБ, защиту с картера, если она у вас присутствует. Вот наш стартер, вид снизу:

У стартера фирмы Bosch корпус чёрный, у Valeo он более светлый. Чтобы снять стартер необходимо открутить три болта крепления, они под ключ на 13:

Самое сложное открутить провода, они закрыты пластиковым чехлом, который не снимается. К ним очень трудно подлезть. Одна гайка на 13 и одна на 10. На фото отмечены красными кружками, левую гайку откручивать не нужно:

После снимаем колодку с проводами, отсоединяем фишку с датчиком положения коленчатого вала. Также мы сняли для удобства трубку масляного щупа.

Чтобы разобрать стартер нам необходимо вначале открутить втягивающие реле, снять вилку, которая толкает бендикс, ну и разобрать сам корпус.

Откручиваем втягивающие, ключ звёздочка Т25:

Бывают, что они закисают, грани срезаются, в этом случае приходится их высверливать и ставить новые болты. Поэтому лучше заранее купить три болта М5, шаг резьбы стандартный. Обязательно брызгайте на них wd-40 перед откручиванием.

Откручиваем два длинных болта на корпусе, при помощи ключа на 7, снимаем крышку и видим наш бендикс. Чтобы снять бендикс с вала, мы берём трубку или головку, наставляем её и легонько ударяем молотком.

Стопорное кольцо при этом падает вниз. Далее мы видим стопорную шайбу, которая не даём нам снять с вала бендикса, она была внутри кольца, теперь её можно поддеть отвёрткой и снять бендикс.

Промываем всё от накопившейся грязи, смазываем литолом и ставим новый бендикс, собираем в обратном порядке.

Видео ремонт стартера, замена бендикса в Ford Fusion:

Резервное видео как отремонтировать стартер, заменить бендикс в Форд Фьюжн:

http://autovizov.ru/ford/fusion/%D0%BA%D0%B0%D0%BA-%D1%81%D0%BD%D1%8F%D1%82%D1%8C-%D1%81%D1%82%D0%B0%D1%80%D1%82%D0%B5%D1%80-%D0%BD%D0%B0-%D1%84%D0%BE%D1%80%D0%B4-%D1%84%D1%8C%D1%8E%D0%B6%D0%B5%D0%BD-%D1%81%D0%BA%D0%BE%D0%BB%D1%8C.htmlhttp://zapchasti.expert/starter/starter-ford-fusion.htmlhttp://inter-foto-press.ru/ford/fusion/%D1%81%D0%BD%D1%8F%D1%82%D0%B8%D0%B5-%D0%B8-%D1%83%D1%81%D1%82%D0%B0%D0%BD%D0%BE%D0%B2%D0%BA%D0%B0-%D1%81%D1%82%D0%B0%D1%80%D1%82%D0%B5%D1%80%D0%B0-ford-fusion-2002-2012.htmlhttp://etlib.ru/qa/kak-snyat-starter-skolko-boltov-krepleniya-i-gde-raspologayutsya-2535http://remontautohelp.ru/ford-fusion-ford-fyuzhn-remont-startera-zamena-bendiksa-snyatie-startera-video-instrukciya/

Конференция и База знаний автовладельцев

Часовой пояс: UTC + 3 часа

Снятие стартера и чистка бендикса

Автор статьи MAXS-VD.

При пробеге 50т тоже с утра стал трещать, в самое прохладное утро то-есть вчера схватился только с пятнадцатой попытке. Ямы у меня нет, поэтому я положил кирпичи на кирпичи доски, и заехал передними колёсами на эстакадку, весь процесс кроме снятия клеймы АКБ происходил под машиной лёжа. Из ключей нужно всего два на 13 и 10 на 13 лучше найти с тонкой головкой и коротким воротком

далее отсоединил провода которые будут мешать стрелками указано их месторасположения

фишка которая за фильтром просто сдвигается по направлению стрелки сам разъем не разъединял

далее нужно разъединить колодку с проводами там три защёлки, так открывается боле-мене обзор для откручивания гаек проводов две на 13 одна на 10

открутить эти гайки и есть самая сложная работа, после этого открутить три болта крепления стартера и вынуть наружу просто пустяк.

Далее имеем такой вид

грязи очень много для отмывки использовал очиститель карбюратора вместе с уайтспиритом

Сливное отверстия которое указано стрелкой тоже необходимо промыть грязи там скапливается ну очень много.

ну и после чистки бендикс естественно стал свободно перемещаться и звук стартера теперь на слух приятней.

Вообще если назревает чистка бендикса лучше приурочить это к ТО с отсутствием масляного фильтра будет проще. :hat:

Для статистики:

Исходный материал и обсуждение находятся: MAXS-VD. @ Если проблемы со стартером:

DmitryF @ Если проблемы со стартером:

Прочитав 19 страниц форума принял решение — снимать и вскрывать стартер самому. Стартер оказался BOSCH. Операции по съёму очень подробно описаны выше ( в форуме, прим. Docentmen ), но у меня получилось всё проще — открутил 3 длинных болта крепления стартера к двигателю (накидной ключ на 13), вытащил из гнезда и развернул стартер клювом вверх, открутил головкой на 13 гайку крепления провода генератора (не на генераторе, а на пластмассовой колодке на стартере) и открутил головкой на 10 гайку крепления провода на втягивающий там же рядом.

Можно открутить и вторую гайку на 13, а потом уж разбираться какая из них держала колодку

Сдвигается пластмассовая колодка и вот он — стартер в руках. Работал на яме. Капот открыл только чтобы снять массу с аккумулятора.

Вал бендикса оказался чистым и блестящим — всё равно промыл WD-40. (Чтобы здесь не писали, пользуюсь WD-40 много лет и никогда ничего не ломалось. Может кто-то купил подделку и остался не доволен)

Разобрал втягивающий — один из болтов торкс-25 не поддался и пришлось высверлить.

А вот во втягивающем была закоксовавшаяся смазкагрязь похожая на накипь в чайнике. Протёр растворителем. На вал и во втягивающий капнул ровно по капле «трансмиссионки».

Устанавливал стартер вначале в корпус на 3 болта, затем одел пластмассовую колодку с клеммами и наживил гайку на 13 и на 10 на ощупь. Затем протянул всё головками. Всё . Одел массу на аккумулятор и завёл

VVZ @ Если проблемы со стартером:

Виды и расположение предохранителей на Тойоте Филдер

Для нашего удобства, производитель распределил предохранители по отдельным блокам, которые в свою очередь разместил в разных частях автомобиля. Блоки эти можно разделить на два основных типа:

• Внутренние блоки;
• Внешние блоки.

Начнем, с основного – с внутренней коробки, которая находится в салоне машины и скрыта под торпедой с водительской стороны. Для того что бы добраться до нее, необходимо открыть пенал для мелочей и бумажек и аккуратно потянуть его вверх и на себя (см. фото ниже).

Сняв пенал, мы получаем доступ к основным, так называемым салонным предохранителям. На фотографии, расположенной ниже, можно более подробно рассмотреть весь блок.

В любом мануале по автомобилю () вы сможете найти подробную схему и описание назначения каждого из предохранителей в данном блоке. Для общих сведений, здесь обычно располагаются предохранители, отвечающие за:

• указатели поворотов,
• аварийную сигнализацию,
• освещение,
• систему кондиционирования,
• стеклоочистители,
• систему впрыска топлива,
• системы обогрева,
• запуска силового агрегата,
• аудиосистему,
• прикуривателя,
• подогрев сидений.

Так что тем, кто особенно часто задается вопросом: «почему у меня не работают часы, прикуриватель, стеклоподъемники и т.д.?» – в первую очередь должны обратиться к данной панели для того, чтобы проверить их работоспособность.

Далее перейдем к следующей панели, которая также расположена в салоне Филдера. Данная панель расположена на торпеде с правой стороны, то есть со стороны переднего пассажирского сидения. Заглянув пониже, в районе ног можно увидеть место расположения реле – значений там как мы видим на фото и схеме не очень много.

Давайте разберемся, какой элемент здесь и за что отвечает. Значение один – система кондиционирования, вентилятор. Значение два – вентилятор отопителя. И наконец, значение «А»- реле отопителя. На этом рассмотрение предохранителей расположенных внутри автомобиля заканчивается, и мы переходим к осмотру внешних предохранителей, которые, как правило, располагаются под капотом автомобиля.

На фотографии расположенной ниже мы можем увидеть коробку предохраняющих устройств расположенную под капотом авто – находится она рядом с левой передней стойкой автомобиля.

На крышке коробки или под ней располагается специальная схема, которая поможет с помощью мануала расшифровать и дать вам возможность понять то, где находятся те или иные предохраняющие устройства. Здесь нельзя найти устройств, отвечающих за сохранение прикуриватель и подобную внутреннюю требуху, однако можно найти предохранители: отвечающие за генератор автомобиля, звуковые сигналы, цепи зажигания, предохранители указания поворотов иные. Не стоит описывать все подробно, лишь по той причине, что в зависимости от года выпуска Филдера, может меняться и место расположения предохранителей, и их значение в том или ином блоке.

Следующий блок также расположен под капотом авто. Найти его можно возле аккумулятора машины – сам по себе он небольшой, носит, как правило, вспомогательный характер. На фото можно более детально рассмотреть его.

Давайте рассмотрим его основные значения:

1. – вентилятор конденсатора кондиционера; А. – реле электромагнитной муфты главного компрессора кондиционера; В. и С. – реле вентилятора радиатора.

Следующим блоком станет – расположенный с правой фарой транспортного средства. В нем, как правило, располагаются предохранители, отвечающие за АБС. На фотографии можно рассмотреть его внешний вид более детально.

На этом наш осмотр коробов с предохраняющими устройствами заканчивается. В конце, хочется сказать, что прежде чем искать те или иные предохраняющие устройства, в первую очередь стоит обратиться к мануалу подходящему под ваш год выпуска и вашу модель автомобиля – без него совершать какие-либо действия не рекомендуется. Так как только с ним выбудете знать точные значения того или иного предохранителя, а также владеть информацией по его физическим характеристикам

Для помощи себе обращаем огромное внимание на наклейки расположенных на крышках или под крышками блоков – они помогут расшифровать значения, а также понять, где какой предохранитель находится

Блок предохранителей и реле, установленный в салоне автомобиля

Основные понятия

Блок реле

1 – реле вентилятора радиатора; 2 – реле обогревателя заднего стекла;

3 – реле аварийной световой сигнализации; 4 – реле звукового сигнала.

Предохранители служат для того, чтобы разрывать цепь, когда сила тока достигнет определенного значения для того, чтобы защитить элементы и провода, которые могут быть повреждены слишком сильным током. Резкое увеличение силы тока обычно вызвано неисправностью в цепи, чаще всего коротким замыканием.

Проверка

Блок реле установлен в салоне автомобиля у основания передней стойки. Общее реле установлено на кронштейне поддержки радиоприемника.

Инструкция по выполнению

1. Омметром проверьте проводимость плавких предохранителей. 2. Если предохранитель перегорел, значит в цепи, которую он защищает, имеется короткое замыкание. Перед заменой предохранителя определите и устраните причину короткого замыкания.

Предупреждение Предохранитель перегорает в течение 15 с, если ток, протекающий через предохранитель, превышает его номинальное значение.

Предупреждение Убедитесь, что предохранитель надежно закреплен в гнезде. Проверьте, соответствует ли мощность предохранителя соответствующей цепи, которую он защищает. Перед снятием предохранителя, выключите соответствующую цепь (или зажигание), затем достаньте предохранитель из контактов. Внутри предохранителя должен быть виден провод; если предохранитель перегорел, провод будет порван или расплавлен. Всегда используйте предохранители требуемой мощности. Никогда не используйте предохранитель другой мощности и не заменяйте его чем-нибудь другим. Не заменяйте предохранитель более одного раза, не устранив источник неисправности

Ток, защищаемый предохранителем, указан сверху предохранителя: обратите внимание, что предохранители имеют различные цвета для облегчения идентификации. Если предохранитель перегорает сразу после замены, не заменяйте его снова, пока не установите, и не устраните причину неисправности. В большинстве случаев причиной неисправности является короткое замыкание, вызванное плохой изоляцией

Если предохранитель защищает несколько цепей, постарайтесь отыскать цепь, из-за которой перегорает предохранитель, включая каждую из цепей по очереди (если возможно). Всегда имейте комплект запасных предохранителей различной мощности в автомобиле

В большинстве случаев причиной неисправности является короткое замыкание, вызванное плохой изоляцией. Если предохранитель защищает несколько цепей, постарайтесь отыскать цепь, из-за которой перегорает предохранитель, включая каждую из цепей по очереди (если возможно). Всегда имейте комплект запасных предохранителей различной мощности в автомобиле.

Чтайте также:

• Схема крепления молдинга на гольф 3
• Не работает на холостом ходу фольксваген ?аран 2.0 инжектор
• Обозначения индикаторы на део нексии
• Проблемы с стеклоподъёмником в каризме

Блок предохранитель под капотом Ford Focus 2 (рестайлинг)

№- Ампер- Описание предохранителя1 — 40 — Электровентилятор охлаждения двигателя2 — 80 — Рулевое управление с усилителем3 — 60 — Внутренний блок предохранителей 14 — 60 — Внутренний блок предохранителей 25 — 80 — Вспомогательный отопитель6 — 60 — Свечи подогрева (только для автомобилей с дизельными двигателями)7 — 30 — Антиблокировочная система, насос системы динамической стабилизации8 — 20 — Антиблокировочная система, клапаны системы динамической стабилизации9 — 20 — Модуль управления силовым агрегатом (PCM)10 — 30 — Вентилятор системы климат-контроля11 — 20 — Выключатель зажигания (стартера и приборов)12 — 40 — Реле зажигания13 — 20 — Электрическая обмотка стартера14 — 40 — Обогрев лобового стекла, правая сторона15 — 30 — Реле вентилятора охлаждения (Sigma — только варианты без A/C)16 — 40 — Обогрев ветрового стекла, левая сторона17 — 30 — Складывающаяся крыша18 — 30 — Инвертирующий усилитель мощности19 — 10 — Модуль ABS20 — 15 — Звуковой сигнал21 — 20 — Вспомогательный отопитель22 — 10 — Модуль усилителя рулевого управления23 — 30 — Омыватели фар24 — 15 — Вспомогательный отопитель (только для автомобилей с дизельными двигателями)25 — 10 — Реле зажигания26 — 15 — Автоматическая коробка передач27 — 10 — Муфта компрессора системы кондиционирования28 — 10 — Управление свечой накаливания (только для автомобилей с дизельными двигателями)29 — 10 — Система раздельного климат-контроля30 — 3 — PCM, автоматическая коробка передач31 — 10 — Интеллектуальная зарядка аккумуляторной батареи32 — 10 — Автоматическая коробка передач33 — 10 — Подогреваемые кислородные датчики (только для автомобилей с бензиновыми двигателями)33 — 10 — Перепускной клапан промежуточного охлаждения воздуха (только для автомобилей с дизельными двигателями)34 — 10 — Форсунки, катушки зажигания35 — 10 — PCM, клапаны, электромагнитные клапаны36 — 10 — PCM

Предназначение

Абсолютно все цепи питания электрического оборудования в транспортном средстве, будь то Форд Фокус 2 рестайлинг или Фокус 3, защищены при помощи плавкого предохранителя. Производительные потребители тока подключаются посредством реле. Эти два компонента устанавливаются производителем в монтажные блоки, они расположены под приборной панелью в правой ее части, а также в подкапотном пространстве недалеко от аккумулятора. Заменить предохранитель можно при помощи специального пинцета – он расположен у внутренней стороны крышки предохранительного блока отсека двигателя. Предохранители больших размеров можно заменить без помощи пинцета, руками. Таким образом можно заменить и реле.

Меры безопасности при замене

Стоит упомянуть, что запрещается менять предохранитель и перемычки, которые не подходят по силе тока. Не заменяйте детали на те, что вы сделали самостоятельно или же на те, которые отремонтировали. Иначе появляется опасность возникновения замыкания, которое может привести к возгоранию.

В торцевой части предохранителя расположено значение, которое соответствует максимальному количеству тока, текущего по прибору. Этот показатель называется предохранительным номиналом. Он определяется согласно цвету изолятора. Если показатель превысить, предохранитель сгорит (расплавиться) и металлические пластины, которые находятся во внутренней части прибора, восстановить уже не получится, их придется менять.

Если предохранитель на бензонасос Форд Фокус 2 или Фокус 1 сгорел, он принудительно разомкнет электрическую цепь, где он вмонтирован. Благодаря этому электроприборы гарантированно не будут испорчены, а автомобиль не загорится.

Назначение монтажного блока предохранителей

На рисунке показано расположение блоков под указателями А и В. Монтажные области имеют одно назначение – разместить предохранительные элементы в одном месте. Это позволяет быстро и легко найти поврежденный элемент, не разбирая половину машины.

Внешний модуль (под капотом) выглядит как пластиковая коробка черного цвета. Здесь монтируются элементы, отвечающие за цепи питания силовой установки и главного оборудования.

Внутренний (салонный) блок отвечает за вспомогательные сети и приборы. На машинах после 2011 года расположение отдельных элементов изменилось, но принцип остался прежним.

Блок предохранителей в салоне

Предусмотрительно расположен под бардачком. На фото показан модуль без защитной крышки и облицовки. Здесь каждый элемент отвечает за определенный прибор или цепь. На фото выше, показан щиток первого поколения. В первых версиях машины 2006-2007 г некоторые приборы и элементы отсутствуют, что упрощает конструкцию модуля. После 2008-го устройство обновилось, появились новые детали и элементы. Следовательно, измененную распиновку нужно дополнительно описать.

Под капотом

Закрыт специальной крышкой, предотвращающей попадание пыли и грязи в отсек. Здесь вставки отвечают преимущественно за системы силовой установки и несущей электроники. Для возможности установки дополнительного оборудования в монтажнике присутствуют запасные гнезда.

Предохранители Фокус 2 дорестайл

Первые модификации автомобиля имели упрощенную схему расположения вставок и реле, относительно последних годов выпуска. В модулях отсутствуют элементы питания сложных приборов и оборудования.

Предохранители рестайлингового Focus 2

Щиток элементов после обновления незначительно изменился внешне. Тип прибора остался прежним, основное различие находится в типе питания и подключения.
