Предохранители и реле nissan qashqai (j10), 2006

P12

Блоки в салоне

Схема

Основной блок с предохранителями

Находится в панели приборов за защитной крышкой, на обратной стороне которой будет нанесена актуальная схема с расшифровкой элементов.

Фото — схема

Описание

1 — 10А	Аудиосистема
2 — 10А	Круиз-контроль
3 — 10А	Электропривод замка багажника
4 — 20А	Электрическая розетка багажника
5 — 15А	Стоп-сигналы
6 — 10А	Противотуманные фонари
7 — 20А	Обогрев заднего стекла (стекла двери задка)
8 — 10А	Обогрев передних сидений
9 — 10А	Круиз-контроль
10 — 10А	Питание электронных устройств
11 — 10А	Система управления автоматической коробкой передач
12 — 10А	Питание электронных устройств
13 — 10А	Плафоны освещения салона
14 — 15А	Электродвигатель воздухонагнетателя
15 — 10А	Кондиционер
16 — 15А	Электродвигатель воздухонагнетателя
17 — 10А	Система управления двигателем
18 — 10А	Дополнительная система безопасное (SRS)
19	Резерв
20 — 10А	Система управления двигателем
21 — 10А	Втягивающее реле стартера
22 — 15А	Прикуриватель
23 — 10А	Электроприводы управления наружными зеркалами заднего вида
24 — 15А	Электрическая розетка центральной консоли
25 — 20А	Очиститель ветрового стекла
26 — 15А	Омыватели ветрового стекла и стекла двери задка
27 — 10А	Датчики
28 — 10А	Очиститель стекла двери задка
29 — 15А	Топливный насос
30 — 10А	Комбинация приборов
31 — 10А	Антиблокировочная система тормозов (ABS)

Обозначение

1. реле обогрева заднего стекла;
2. реле электродвигателя привода дроссельной заслонки;
3. реле противотуманных фонарей;
4. реле стеклоподъёмников;
5. реле-прерыватели;
6. реле-прерыватели.

Реле на тыльной стороне панели блока предохранителей

Назначение

1. реле зажигания;
2. реле дополнитель­ного оборудования;
3. реле воздухо — нагнетателя системы вентиляции, отопления и кондиционирования

Схема

Монтажный блок предохранителей

Фото — схема

Описание

1 — 120A	1-й главный предохранитель
2 — 80А	Потребители при включенном зажигании
3 — 50А	Электродвигатель насоса блока энтиблокировочной системы
4 — 40А	Выключатель (замок) зажигания
5 — 30А	Электромагнитные клапаны блока антиблокировочной системы
6	Резерв
7	Резерв
8 — 10А	Габаритные огни
9 — 15А	Аудиоистема
10 — 10А	Система управления двигателем
11 — 15А	Звуковой сигнал
12	Резерв
13	Резерв
14 — 15А	Ближний свет (левая фара)
15 — 15А	Ближний свет (правая фара)
16 — 15А	Электродвигатель привода дроссельной заслонки
17 — 15А	Дальний свет (левая фара)
18 — 15А	Дальний свет (правая фара)
19 — 15А	Противотуманные фары
20 — 20А	Катушки зажигания
21 — 80А	2-й главный предохранитель
22	Резерв
23 — 30А	Омыватели фар
24 — 40А	2-й электродвигатель вентилятора радиатора
25 — 40А	1-й электродвигатель вентилятора радиатора
26 — 40А	Электро стеклоподъемники

Блок предохранителей в салоне

Схема блока предохранителей

Назначение предохранителей в салоне

№	ампер	Цепь защищена
1	15	Переключатель обогрева переднего сиденья (сторона водителя)Переключатель обогрева переднего сиденья (сторона пассажира)
2	10	Блок датчика диагностики подушек безопасности
3	10	Выключатель тормоза ASCD Выключатель стоп-сигналаЭлектродвигательрегулировки положения левой фарыЭлектромагнитный клапан регулировки опоры двигателя с электронным управлениемРазъем линии передачи данныхДисплей кондиционераДатчик угла поворота рулевого колесаАвт.Блок управления гидроусилителем руля Блок управления кондиционеромBCMИонизаторПереключатель обогрева переднего сиденья (сторона водителя)Переключатель обогрева переднего сиденья (сторона пассажира)Переключатель вентиляции переднего сиденья (сторона водителя)Переключатель вентиляции переднего сиденья (сторона пассажира)Датчик газаБлок управления автоматического выравнивателя Задний солнцезащитный козырек Блокуправления вентиляции переднего сиденья (со стороны пассажира)Блок управления переднего вентиляционного сиденья (со стороны водителя)Блок управлениязаднего левого сиденья с подогревом заднего сиденья Выключатель левогозаднего сиденья Выключатель вентиляции заднего сиденья LHБлок управлениязаднего правого сиденья Выключатель вентиляции заднего сиденья правый
4	10	Комбинированный счетчикБлок управления AVРелефонарей заднего хода Переключатель парковочного / нейтрального положения
5	10	Реле открывания крышки топливного бака
6	10	Интеллектуальный предупреждающий зуммер ключаРазъем передачи данныхАвтоматический усилитель кондиционера Разъем дляключа
7	10	BCMВыключатель стоп-сигнала
8	–	Не используется
9	10	Паз для ключаКнопочный выключатель зажигания
10	10	BCM переключатель памяти сиденья
11	10	Комбинированный счетчик TCM
12	–	Запасной предохранитель
13	–	Запасной предохранитель
14	–	Не используется
15	10	Обогрев наружногозеркала заднего вида (со стороны водителя) Обогреватель заднего стекла (со стороны пассажира) Обогревателькондиционера с автоматическим усилением
16	–	Не используется
17	20	Конденсатор
18	–	Не используется
19	–	Не используется
20	15	Гнездо прикуривателя
21	10	Аудиоблок БлокдисплеяA / C автоусилитель.BCMМногофункциональный переключательБлокаудиодисплея Блок управления AVDVD-плеерBose amp.Блокуправления камерой Блок управления NaviПереключатель заднего управления Переключательдистанционного управления зеркалом заднего вида
22	15	Розетка
23	15	Реле нагнетателя
24	15	Реле нагнетателя
25	–	Запасной предохранитель
26	–	Не используется
Реле
R1		Реле зажигания
R2		Реле обогревателя заднего стекла
R3		Вспомогательное реле
R4		Реле нагнетателя

Предохранители и реле Nissan X-Trail T31

Рассмотрены автомобили 2007, 2008, 2009, 2010, 2011, 2012, 2013, 2014 года выпуска.

Расположение монтажного блока предохранителей и реле в моторном отсеке.

Чтобы добраться до блока необходимо снять воздухоотвод…

Предохранители и реле находятся в 2-х блоках А и Б:

Чтобы добраться к «А», необходимо отжать фиксатор и снять крышку.

А вот и схема расположения деталей в блоке «А»:

Расшифровка:

Предохранители плавкие вставки и защищаемые ими цепи

Реле и подключаемые ими цепи

Чтобы добраться до блока «Б» в моторном отсеке, необходимо освободить четыре фиксатора и вытащить блок из кожуха.

Детали в нем расположены следующим образом:

Расшифровка:

Реле:

Нахождение предохранителей на клемме «плюс» аккумуляторной батареи.

Расшифровка:

Блок предохранителей и реле в салоне.

Данный блок находится слева приборной панели:

Вот и сама схема нахождения предохранителей и реле в салоне авто:

Расшифровка:

Предохранители и плавкие вставки

Реле:

Частые причины выхода из строя предохранителей

• Несоблюдение рекомендаций изготовителя по срокам проведения технического осмотра;
• Экономия на покупке оригинальных запчастей;
• Нарушение технологии установки, замены;
• Повреждение целостности модулей защиты;
• Короткое замыкание в цепи;
• Износ изоляции электрических кабелей;
• Окисление контактов;
• Образование конденсата, попадание влаги внутрь;
• Ослабленные контакты клемм, колодок с проводами.

Расположение и схема

Наиболее частые места, в которых можно обнаружить блок предохранителей – это в салоне и под капотом. В автомобиле Ниссан Х Трейл Т31 и Т30 блок расположен в моторном отсеке (под капотом) и в пассажирском салоне. Ниже будет размещена схема расположения предохранителей. Эта схема необходима владельцу авто для того, чтобы понять принцип работы деталей, а также увидеть происходящие процессы. В ремонтных работах она незаменима.

Типичные признаки неисправности предохранителей

• Оборудование неактивно при запуске, подаче напряжении;
• На панели приборов сигнализирует индикатор о поломке оборудования в моторном отсеке;
• На ощупь монтажный блок горячий, с явной повышенной рабочей температурой;
• В месте расположения монтажного блока слышен запах плавленого, горелого, пластмассы.

Блок предохранителей в салоне

Открываем водительскую дверь, и внизу с левой стороны от водителя открываем мини бардачек в панели. Снимаем крышку. За ней будет первый блок.

Для сверки цветов и разъемов — несколько фотографий блоков из разных машин.

Предохр.	Клемма	Сила тока (А)	Назначение
Электродвигатель отопителя
Электродвигатель отопителя
Указатели поворота
Комбинация приборов фонари света заднего хода
Стеклоочистители
Обогрев передних сидений
Топливный насос
Дополнительные потребители
Обогрев заднего стекла
Форсунки системы впрыска топлива
Комбинация приборов, часы
Прикуриватель
Наружные зеркала заднего вида
Плафон освещения салона
Замки дверей
Стоп-сигналы
Автомагнитола
Система управления двигателем
Подушки безопасности
Кондиционер
Система управления автоматической коробкой передач
Система зажигания

Если полностью вытащить первый блок то на его обратной стороне будет добавочный блок с реле.

Предохранители Nissan Primera P12

В автомобилях марки Ниссан Примера первого – третьего поколений штатное расположение монтажного блока предохранителей идентичное.

За исключением предустановленного правостороннего руля.

В такой модификации защитные модули расположены с права от рулевой колонки.

Где находятся блоки предохранителей:

• Основной: в салоне машины, слева от руля;
• В моторном отсеке: слева от аккумуляторной батареи;
• Под капотом, слева от расширительного бачка системы охлаждения.

Защитные модули помещены в пластиковые корпусы с целью защиты от попадания влаги, пыли, грязи, образования конденсата.

Учитывая большое количество предохранителей в каждом из блоков, на тыльной стороне крышки нанесено расположение, маркировка, распиновка, расшифровка.

Процесс идентификации и замены неисправного модуля не сложный, но требует внимательности со стороны ремонтника. Нарушение технологии монтажа может способствовать преждевременному износу оборудования.

j33

Блок в салоне

Находится в панели приборов, как и у предыдущих поколений. Пример доступа смотрите на изображении.

Фотография

Обозначение

пример иного наполнения блока с предохранителями в ниссан теана 3-го поколения

С обратной стороны также находятся некоторые элементы реле.

Они расположены с левой стороны моторного отсека, рядом с аккумулятором.

Доступ к блоку

Фотография

Описание предохранителей

Блок 2

Перевод обозначения

Так же на плюсовой клемме аккумулятора будут находится предохранители высокой мощности в виде плавких вставок.

Руководство по эксплуатации

Нужно больше информации про электрооборудование и ремонт ниссан теана? Изучите соответствующее руководство: «скачать»

Предохранители и реле Ниссан Х-Трейл Т31

Цепи питания кроссовера защищены реле и предохранителями. Элементы установлены в блоках, которые находятся в моторном отсеке и в салоне.

Рассмотрены схемы Ниссан Х-Трейл Т31 2007, 2008, 2009, 2010, 2011, 2012, 2013, 2014, 2015, 2021, 2021 года выпуска.

В моторном отсеке

На автомобиле защитные элементы установлены в основном А и дополнительном Б монтажных блоках, расположенных в моторном отсеке под воздухозаборником.

Назначение предохранителей в блоке А в моторном отсеке

№	Защищаемая цепь	Ток, А
1	Нет	—
2	—
3	Дальний свет (правый)	10
4	Дальний свет (левый)	10
5	Габаритные огни	10
6	Подсветка	10
7	—
8	Стеклоочиститель ветрового окна	20
9	Ближний свет (правый)	10
10	Ближний свет (левый)	10
11	Муфта компрессора кондиционера	10
12	Нет	—
13	Запасной	30
14	Нет	—
15	Электрообогрев боковых зеркал и стекла двери задка	15
16	15
17	Бензонасос	15
18	Датчик режимов работы АКП, реле обмотки стартера	10
19	Блок управления ABS	10
20	Фонари света заднего хода	10
21	ЭБУ двигателя	15
22	ЭБУ двигателя, система управления катушками зажигания	15
23	Диагностический датчик концентрации кислорода	20
24	Система управления форсунками	15
25	Противотуманные фары	15
Реле
R1	Противотуманные фары
R2	ближний свет
R3	Реле ЭБУ двигателя
R4	обогрев боковых зеркал и стекла двери задка
R5	стартер
R6	электровентилятор системы охлаждения
R7
R8
R9	зажигание

Назначение предохранителей в блоке Б в моторном отсеке

№	Защищаемая цепь	Ток, А
1	ЭБУ вариатора (CVT)	10
2	Обогрев задних сидений	20
3	Дополнительный обогреватель (дизельный двигатель)	30
4	система	15
5	Звуковой сигнал, генератор	10
6	Дневной свет, звуковой сигнал	10
7	Электронасос охлаждения турбокомпрессора (дизельный двигатель)	20
8	Обогрев передних сидений	20
P1	Система ABS (ESP)	50
P2	30
P3	Омыватели фар	30
P4	Электроусилитель рулевого управления	60
P5	Электровентилятор системы охлаждения двигателя	40
P6	Выключатель (замок) зажигания	40
P7	Электровентилятор системы охлаждения двигателя	40
P8	Блок управления стеклоподъемниками	50
Реле
R1	Реле наружного освещения
R2	омыватель фар
R3	Реле низкой скорости элекгровентилятора системы охлаждения двигателя
R4	включение стоп-сигнала, дополнительный обогреватель (дизельный двигатель)
R5	звуковой сигнал
R6	Реле высокой скорости электровентклятора системы охлаждения двигателя

Также в дополнительном блоке плавких предохранителей, прикрепленном к клемме «плюс» аккумуляторной батареи.

В салоне

Монтажный блок, расположен в салоне под крышкой в проеме нижней облицовки панели приборов.

Назначение предохранителей в салоне Х Трейл Т31

№	Защищаемая цепь	Ток, А
1	Электропривод зеркал, аудиосистема	10
2	Розетки	15
3	предохранитель прикуривателя	10
4	—
5	Электровентилятор климатической установки	15
6	15
7	Система доступа без ключа	10
8	Верхние дополнительные фары	15
9	Блок управления полным приводом	10
10	Стоп-сигналы	10
11	Освещение салона	10
12	Комбинация приборов	10
13	Блок управления электрооборудованием	10
14	система	10
15	Электрообогрев боковых зеркал заднего вида	10
16	система	20
17	Насос стеклоомывателей	10
18	Комбинация приборов	10
19	Подушки безопасности	10
20	Диагностический разъем, ЭБУ двигателя, электрокорректор света фар	10
Реле
R1	Реле включения верхних дополнительных фар
R2	Дополнительное оборудование
R3	Включение электровентилятора климатической установки
R4	Включение обогрева сидений
R5	Включение верхних дополнительных фар

Цены: машины дорожали весь год

Новые автомобили в России после кризиса 2014 г. к ноябрю 2018 г. подорожали в среднем на 66%, посчитали в
«Автостате». За 11 месяцев 2018 г. автомобили в среднем стали дороже на 12%. Эксперты агентства пришли к
выводу, что автокомпании сейчас практически отыграли падение рубля по отношению к мировым валютам. Но
оговариваются, что это вовсе не означает заморозку цен.

Дальнейшему подорожанию автомобилей будет способствовать инфляция и увеличение ставки НДС с начала 2019
года — с 18% до 20%. Представители автокомпаний в беседах с корреспондентом Autonews.ru также не
скрывают, что рост НДС напрямую отразится и на стоимости машин, причем с самого начала 2019 г. — это, к
примеру, подтвердили в Renault, АвтоВАЗе и Kia.

Почему требуется замена ремня на Т31 X-Trail?

После обнаружения первых признаков поломки, которые указывают на проблемы с ремнем генератора, посещение автомастерской становится неизбежным. Нередко происходит так, что приходится производить замену сразу нескольких компонентов этого узла. Обратившись за помощью в автомастерскую, вы точно будете знать, что именно необходимо сделать для устранения неисправности.

Для того, чтобы лучше понимать, почему появляются те или иные неисправности автомобиля, необходимо разобраться в причинах их возникновения. Зачастую именно длительная эксплуатация без соответствующего сервисного обслуживания становится причиной. Также наши мастера проверят смежные агрегаты этого узла, которые могут повлиять не преждевременный износ ремня генератора.

Частые причины неисправности таковы:

• износ деталей и механизмов с течением времени;
• некачественное изготовление установленных деталей;
• поломка роликов, шкива, подшипника или генератора.

Кроме стандартного ремонта, большое внимание необходимо уделить проверке натяжения. Слабая натяжка ремня генератора является одной из самых распространенных причин поломок

Также необходимо проверить наличие грязи или следов смазки, которые могут негативно сказаться на работе этого узла. Наши квалифицированные мастера выявят проблему, а затем оперативно ее устранят.

Где находится блок предохранителей

В Теане установлены три больших монтажных блока, один из которых находится в салоне и 2 — под капотом авто. Область внутри машины считается основным, найти его просто — достаточно посмотреть на центральную панель, правее и чуть ниже руля, где можно обнаружить крышку блока. Ее внешний вид несколько изменился к последним выпускам 2014 и 2015 годов, но эти изменения не радикальные.

В салоне

Расположение салонного блока на центральной панели зависит от того, авто имеет левый или правый руль. Общее предназначение предохранителей, установленных тут не сильно изменились с 2008 г., при переходе от одного поколения к другому. Плавкие элементы блока отвечают за основные электроприборы, освещение и обогрев салона, мультимедиа системы. Здесь находятся и 3 реле, имеющие схожее назначение.

Под капотом

В моторном отсеке Теаны находится два монтажных блока. Это осталось неизменным в модельном ряду 2004-2008 и 2008-2014 годов, хотя в 2011-2012 гг произошли некоторые изменения в схеме расположения самих плавких элементов. В последних выпусках предохранители этих блоков отвечали за АБС, генератор, работу стеклоочистителей и фар.

Блок справа

Правый монтажный блок подкапотного пространства находится у омывателя, на его крышке можно увидеть схему плавких элементов с мощностью. Тут можно найти предохранители габаритных огней, дальнего и ближнего света, реле кондиционера, блока управления мотором.

Блок слева

Поместился чуть левее мотора и имеет меньше плавких элементов. Здесь важны предохранители ABS, звукового сигнала, зажигания и омывателя фар.

На плюсовой клемме аккумулятора Теаны производитель поместил 5 вставок высокой мощности — от 60 до 120 Ампер. Они отвечают за защиту реле и предохранителей других блоков. А также генератора.

Под капотом

В моторном отсеке рядом с аккумуляторной батареей расположены 2 блока с предохранителями и реле, один дополнительный блок реле и на плюсовой клемме аккумулятора находятся плавкие вставки высокой мощности.

p, blockquote 15,0,0,0,0 –>

Монтажный блок

Вариант 1

Схема

p, blockquote 16,1,0,0,0 –>

p, blockquote 17,0,0,0,0 –>

Расшифровка

p, blockquote 18,0,0,0,0 –>

1	20А Обогрев стекла двери задка
2	Резерв
3	20А Блок управлением двигателем
4	Резерв
5	30А Стеклоомыватель ветрового окна
6	Резерв
7	10А Электромагнитная муфта компрессора кондиционера
8	10А Лампы освещения номерного знака
9	15А Предохранитель противотуманных фар ниссан тиида (в вариантном исполнении)
10	15А Лампа ближнего света левой блок-фары
11	15А Лампа ближнего света правой блок-фары
12	10А Лампа дальнего света правой блок-фары
13	10А Лампа дальнего света левой блок-фары
14	Резерв
15	Резерв
16	10А Датчики концентрации кислорода в отработавших газах
17	10 Система впрыска
18	Резерв
19	15А Топливный модуль
20	10А Датчик АКПП
21	10А ABS
22	10А Выключатель света заднего хода
23	Резерв
24	15А Дополнительное оборудование
R1	Реле обогрева заднего окна
R2	Реле вентилятора системы охлаждения
R3	Реле вентилятора системы охлаждения
R4	Реле системы зажигания

Вариант 2

p, blockquote 19,0,0,0,0 –>

Схема

p, blockquote 20,0,0,0,0 –>

p, blockquote 21,0,0,0,0 –>

Описание

p, blockquote 22,0,0,0,0 –>

• 43 (10А) Передняя фара дальнего света правая
• 44 (10А) Передняя фара дальнего света левая
• 45 (10А) Кондиционер, подсветка штатной музыки и правые габариты, подсветка, моторы регулировки фар
• 46 (10А) Освещение парковки, Подсветка переключателей под. сидений, открытия дверей
• 48 (20А) Мотор стеклоочистителя лобового стекла
• 49 (15А) Передняя фара ближнего света левая
• 50 (15А) Передняя фара ближнего света правая
• 51 (10А) Компрессор кондиционера
• 55 (15А) Обогреватель заднего стекла
• 56 (15А) Обогреватель заднего стекла
• 57 (15А) Бензонасос (CH)
• 58 (10А) Питание систем автоматической трансмиссии (AT)
• 59 (10А) Блок управления ABS
• 60 (10А) Дополнительная электрика
• 61 (20А) На клемму B+ IPDM, Мотор и реле дроссельной заслонки (для CH)
• 62 (20А) На клемму B+ IPDM, на клеммы ECM/PW и BATT блока ECM , клемму питание катушек зажигания, ДПКВ, ДПРВ, клапан EVAP Canister, клапан IVTC
• 63 (10А) Кислородные датчики
• 64 (10А) Катушки инжекторов, система впрыска
• 65 (20А) Передние противотуманные фары
• R1 — Реле обогрева заднего стекла
• R2 — Главное реле блока управления двигателем
• R3 — Реле ближний свет фар
• R4 — Реле дальнего света
• R5 — Реле стартера
• R6 — Реле вентилятора 2 системы охлаждения двигателя
• R7 — Реле вентилятора 1 системы охлаждения двигателя
• R8 — Реле вентилятора 3 системы охлаждения двигателя
• R9 — Реле зажигания

Дополнительный блок предохранителей

Фото — схема

p, blockquote 23,0,0,0,0 –>

p, blockquote 24,0,0,1,0 –>

Назначение

p, blockquote 25,0,0,0,0 –>

1	10A Иммобилизатор
2	10A Обогрев сидений
3	10A Генератор
4	10A Звуковой сигнал
5	60/30/30A Блок управления электро усилителем рулевого управления, стекло омыватегь фар, система ABS
6	50A Электропривод стекло подъемников
7	Резерв
8	15А Система впрыска дизельного двигателя
9	10А Дроссельный узел
10	15А Головное устройство аудиосистем
11	40/40/40А Система ABS. блок управления элек­тро оборудованием кузова, система зажигания
12	Резерв
R1	Реле звукового сигнала

Дополнительный блок реле

Находится с правой стороны. Возможно установить 2 реле, например стеклоочистителя и освещения в дневное время. В зависимости от комплектации они могут быть и пустые.

p, blockquote 26,0,0,0,0 –>

p, blockquote 27,0,0,0,0 –>

Предохранители на клемме АКБ

Схема

p, blockquote 28,0,0,0,0 –>

p, blockquote 29,0,0,0,0 –>

Обозначение

p, blockquote 30,0,0,0,0 –>

1. 120А Блок управления электроусилителем рулевого управления, стеклоомыватель фар, система ABS
2. 60А Блок управления двигателем, реле дроссельного узла, реле электро стеклоподъемников
3. 80А Лампы ближнего и дальнего света фар
4. 80А Иммобилизатор, обогрев сидений, генератор, звуковой сигнал
5. 100А Система ABS, блок управления электро оборудованием кузова, система зажигания, блок управления электро усилителем рулевого управления, стекло­омыватель фар

Электросхемы блоков предохранителей третьего поколения С13 отличаются от представленных. Они очень схожи со 2м поколением ниссан ноте.

p, blockquote 31,0,0,0,0 –> p, blockquote 32,0,0,0,1 –>

Данный материал требует дополнения, поэтому мы будем рады, если Вы поделитесь своей информацией с описанием блоков в последнем поколении ниссан тиида.

Блоки с предохранителями и реле в моторном отсеке

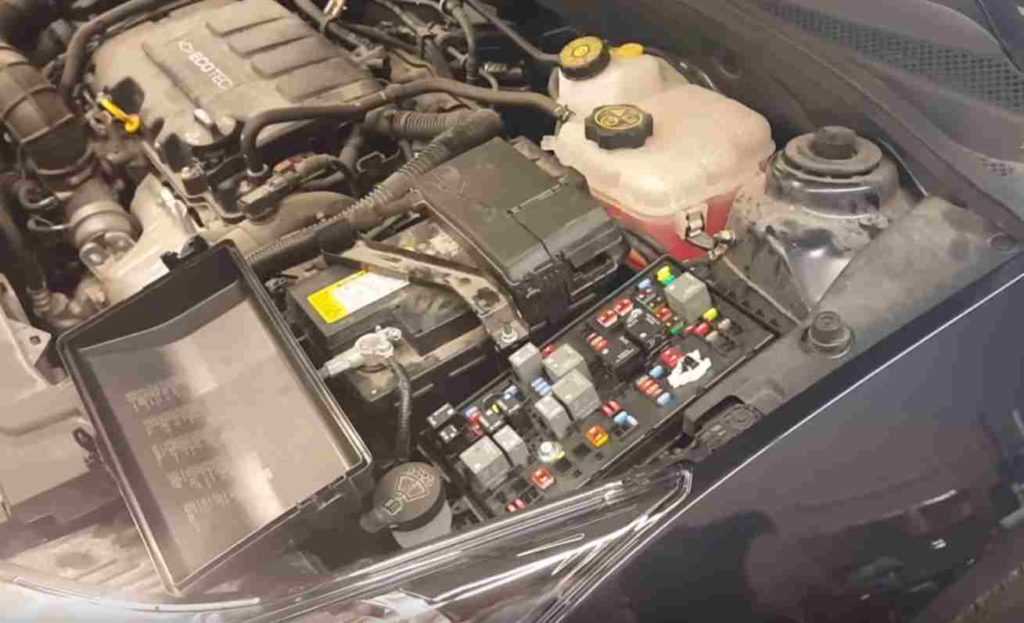

Главный блок с реле и предохранителями

Он располагается под капотом в левой части моторного отсека, рядом с фарой и батареей аккумулятора. Закрыт пластиковой защитной крышкой. 3 крепления с разных сторон.

Фото схема блока

Описание

Номер	Защищаемая цепь
1	15А Блок управления коробкой передач
2	15А Блок управления двигателем
3	Не используется
4	10А Электромагнитный воздушный клапан адсорбера
5	15А Зажигание
7	Не используется
8	15А Система впрыска топлива
9	15А Система впрыска топлива, система зажигания
10	15А Блок управления двигателем
11	10А Датчик концентрации кислорода
13	7,5А Электромагнитный клапан адсорбера
14	Не используется
15	20А Очиститель заднего стекла
16	7,5А Зажигание, датчик качества воздуха в салоне (система кондиционера)
17	5А Зажигание, подушка безопасности
18	10А Датчик положения дроссельной заслонки
19	Не используется
20	20А Топливный насос
22, 23, 29	Не используется
30	15А ABS
31	20А Блок управления кузовным оборудованием
32	20А То же
33	30А Обогрев передних сидений
34	25А Люк крыши
35	30А Аудиосистема
36	Не используется
37	10А Предохранитель правой фары дальнего и ближнего света
38	10А Левая фара дальнего и ближнего света
39,40	Не используется
46	10А Вентилятор системы охлаждения
47	10А Датчик концентрации кислорода
48	15А Противотуманные фары
49,50	Не используется
51	15А Звуковой сигнал
52	15А Приборная панель
53	10А Электро зеркало
54	5А Выключатель световых приборов, управление световыми приборами
55	7,5А Складывание зеркал
56	15А Омыватель ветрового стекла
57	15А Замок рулевой колонки
58	Не используется
60	7,5А Обогреватель зеркала
61	7,5А Обогреватель зеркала
62	10А Состояние воздуха
63	7,5А Датчик заднего стекла
64	5А Датчик качества воздуха
65	7,5А Задние противотуманные фары
66	15А Омыватель заднего стекла
67	20А Блок управления подачей топлива
68	Не используется
69	5А Датчик напряжения аккумуляторной батареи
70	5А Датчик дождя
71	Не используется
Плавкие вставки
6	30А Очиститель ветрового стекла
12	30А Тяговое реле стартера
21	30А Задние электрические стеклоподъемники
22	Не используется
24	30А Передние электрические стеклоподъёмники cruze
25	20А Вакуумный насос с электронным управлением
26	40А ABS
27	30А Система управления электронным ключом
28	40А Обогрев заднего стекла
41	Не используется
42	20/30/40А Вентилятор системы охлаждения двигателя
43,44	Не используется
45	40А Вентилятор системы охлаждения двигателя
59	30А Нагреватель дизельного топлива
Реле
R1	Муфта привода компрессора кондиционера
R2	Тяговое реле стартера
R3	Вентилятор системы охлаждения двигателя (К7)
R4	Реле режима (скорости) работы передних стеклоочистителей
R5	Передние стеклоочистители
R6	Не используется
R7	Главное реле системы управления двигателем
R8	Топливный насос
R9	Вентилятор системы охлаждения двигателя (К2)
R10	Вентилятор системы охлаждения двигателя (КЗ)
R11	Не используется
R12	Вентилятор системы охлаждения двигателя (КЗ)
R13	Вентилятор системы охлаждения двигателя (К1)
R14	Не используется
R15	Зажигание
R16	Система предпускового подогрева (дизель)
R17	Обогрев наружных зеркал заднего вида

Блок с плавкими предохранителями высокой мощности

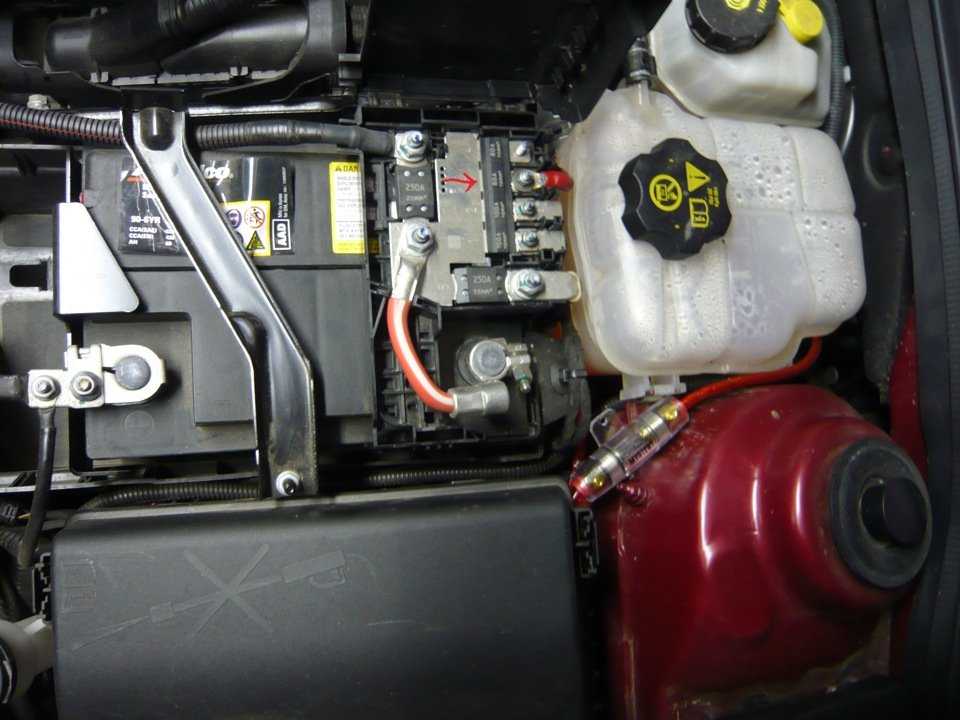

Он расположен на крышке аккумуляторной батареи.

Схема

Расшифровка

1	100А Блок предохранителей — панель приборов
2	100А Блок предохранителей — панель приборов
3	80А Рулевой привод с электрическим усилителем (EPS) (NJ1)
4	Не используется
5	250А Блок плавких предохранителей — дополнительная батарея
6	250/500А Двигатель стартера

Дополнительный блок с реле

В зависимости от комплектации возможно наличие отдельно располагающегося блока с реле под капотом.

1. Реле средней скорости вентилятора системы охлаждения;
2. Реле регулировки скорости вентилятора охлаждения;
3. Реле средней скорости вентилятора системы охлаждения.

Где находятся блок предохранителей и реле Нивы Шевроле

Расположение вставок у машин с 2011 по 2019 годы не менялось.

Для получения доступа к основному блоку следует поковырять панель приборов в районе педального узла. Под приборной доской, слева от рулевого колеса. Чтобы добраться до щитка под приборкой следует крестовой отверткой снять пластиковый кожух, где и будет панель.

Подробное расположение с описанием есть на фото ниже.

Предохранители Нива Шевроле с описанием

Основные элементы автомобиля можно разделить на две группы по месту расположения. Следовательно, и назначение у них будет разное.

На фото изображена панель плавких вставок, актуальная для моделей, произведенных после 2009 года.Для удобства расшифровку лучше привести в форме таблицы.

Номер	Описание цепей
F1	Освещение гос номера, габаритные огни по левому борту автомобиля.
F2-4	Основное освещение – ближний, дальний и противотуманки по левой стороне машины. В некоторых комплектациях предохранитель № 4 представляет собой запасное гнездо.
F5	Основное защитное реле стеклоподъемников
F6	Питание прикуривателя. Некоторые автомобилисты подключают сюда силовые жилы вместо нити накаливания.
F7	Реле подключения клаксона.
F8	Подогрев стекла кормовой части и зеркал заднего вида.
F9	Переключатель подсветки салона, освещение бардачка, привод и электрика дворников. Отдельный вывод компрессора системы омывания ветрового стекла.
F10	Стандартный модуль управления электропакетом и блокировкой дверей, либо запасной
F11-14	Наружное освещение автомобиля. Ближний и дальний свет головной оптики, противотуманки, габаритные огни. Предохранители отвечают за правую сторону транспортного средства.
F15	Стандартная система управления приводами зеркал заднего вида. Предохранитель тенна подогрева сидений. В минимальной комплектации вставка не задействована.
F16	Прерыватели аварийки и реле поворотов
F17	Подсветка салона, частично индикация панели приборов, контролька положения сигнализации, тормозные сигналы, колодка дополнительного стопа.
F18	Силовой вентилятор системы отопления
F19	Головное реле стартера, подсветка и индикация панели приборов, система реле поворотников в режиме поворота.
F20	Лампы противотуманок задней части автомобиля, иммобилайзер и зуммер включения противоугонки.

Подключение автомагнитолы и спидометра происходит отдельно от основных предохранителей. Аналогично устроены и приводы форсунок, компрессора кондиционера. В зависимости от комплектации и года выпуска, перечисленные узлы могут подключаться по другой схеме.

Также в панели ВАЗ 2123 есть запасные предохранители, расположенные в отдельных гнездах.

Дополнительный блок предохранителей

Здесь основную часть представляют реле, но и предохранители есть. Плавкие вставки имеют маркировки и зоны ответственности:

• №2 – высокомощный предохранитель, отвечающий за защиту силовых магистралей электроцепи правого вентилятора радиатора и группу дополнительного реле;
• №3 – предохранительная вставка бензонасоса, расположенного в баке;
• №4 – элемент отвечает за питание цепи контроллера автомобиля;
• №9 – предохранитель правого вентилятора радиатора;
• №10 – вставка, защищающая силовые магистрали и цепи, включаемые главным реле.

Реле Нива Шевроле

Представлено два места сосредоточения защитных вставок электроцепей. Расшифровка узлов автоматического включения цепей выглядит следующим образом.

Основной монтажный блок.

Обозначение в схеме	Расшифровка обслуживаемой цепи и оборудования
К1	Преимущественно не применяется, но в некоторых комплектациях может быть подключено.
К2	Система очистки лобового окна, реле питает электромотор.
К3	Прерыватель указателей поворотников в рабочем положении
К4	Модуль блока фар – включение ближнего света
К5	Защитный переключатель включения и питания дальнего света головной оптики
К6	Дополнительное реле ответственное за работу нескольких узлов одновременно. Обычно сюда подключают подогрев стекла кормовой части привод вентилятора системы отопления, омыватели лобового стекла и заднего окна.
К7	В отдельных комплектациях выступает в роли предохранителя нагревательного элемента двери грузового отсека.
К8	Не используется

Также в конструкции автомобиля предусмотрена выносная панель релюшек:

• К1/2 – штатные противотуманки (при наличии);
• К3 – включение системы подогрева сидений;
• К4 – защита клаксона;
• К5 – стандартное включение цепи стартера.

Отдельно следует рассмотреть блок системы управления двигателем:

• К1 – дополнительное реле;
• К5-6 – вставки вентиляторов головного радиатора для левой и правой стороны соответственно;
• К7 – питание цепи топливного насоса;
• К8 – главное реле автомобиля.

Как снять и заменить?

Вопрос по поводу демонтажа и замены звеньев БП актуален для всех владельцев Ниссан Кашкай. В случае выхода из строя, к примеру, детали прикуривателя или лампы свет в салоне необходимо не только знать их место расположение. Нужно еще правильно заменить выгоревший элемент. Делается это не так сложно:

1. Сначала нужно определиться с тем, в каком именно БП нужно менять детали. Затем следует снять минусовую клемму с аккумулятора. После этого откройте защитную облицовку БП и возьмите щипцы, предназначенные для демонтажа.
2. При помощи этих щипчиков зацепите выгоревший компонент и вытащите его. Осмотрите контактное гнездо на всякий случай: оно должно быть максимально чистым. Если требуется — прочистите его при помощи щетки.
3. Возьмите новую деталь и смонтируйте ее на место вышедшей из строя. Учтите тот факт, что номинал на них должен совпадать.

Как видите, ничего особо сложного в этом нет. Главное, что нужно помнить — это чтобы каждое звено электрической цепи соответствовало номиналу, предписанному производителем. И нарушить его ни в коем случае нельзя. Ведь если номинал звеньев цепи не соблюдается, это ведет к более частому их выходу из строя. Кроме того, в некоторых случаях это становится причиной короткого замыкания.

Как производить замену?

В салоне находится блок плавких предохранителей, которые чаще всего отвечают за световые приборы. Любой из них несложно заменить: в первую очередь для этого потребуется на всякий случай снять клемму аккумулятора с отметкой минус. Это делается, чтобы избежать случайного удара током при работе.

Демонтировать предохранитель удобнее всего специальными щипцами или пинцетом. Если компонент выгорел, его нужно поменять на аналогичный. Загрязненное контактное гнездо нужно очистить, для этого рекомендуется использовать специальный спрей для чистки контактов. Можно также применять специальную щетку.

В замене нет ничего сложного, важным является только совпадение номинала для правильной работы электрических цепей. Если это условие не соблюдать, то либо будет часто перегорать предохранительный элемент, либо, наоборот, от него не будет никакой пользы, и произойдет короткое замыкание, которое нанесет вред электрооборудованию.
