Предохранители и реле opel corsa c, 2000 — 2006

Расположение и электросхема

Предохранители автомобиля Опель Астра G располагаются в отдельных монтажных блоках электросистемы, которые установлены в панели приборов и отсеке для двигателя. В последнем блоке размещены плавкие вставки и механизмы реле для наиболее нагруженных по силе тока электрических цепей. Такое положение предохранительных элементов позволяет обеспечить надежную работу электрики автомобиля. Оба блока в машинах до 2001 и более поздних годов выпуска имеют различия по местоположению компонентов. Обозначение предохранителей и реле нанесено на электросхеме, находящейся на задней крышке салонного блока.

Схема установки элементов в блоке салона

На машинах Астра выпуска 1998, 1999 и 2000 года в левой части блока, расположенного под капотом, находятся гнезда F1-F5 для более мощных предохранителей. Правее — два ряда вертикально установленных плавких вставок с маркировкой F6-F23 и F24-F41. Над гнездами предохранителей имеются штатные места для запасных деталей и пластиковых щипцов, которые используются при замене деталей. В этом же блоке имеются еще восемь плавких вставок, которые одинаковы для всех машин Opel Astra G и расположенных вертикально в ряд.

В монтажном блоке, находящемся в салоне, установлены предохранители и реле. Предохранители рассчитаны на силу тока от 7,5 до 40 Ампер и расположены в два ряда нижней части блока.

Расшифровка предохранителей

Полное описание предохранителей Опель Астра G приведено в таблицах на фото.

Предназначение восьми плавких вставок в блоке под капотом машины следующее (сверху вниз, на примере автомобиля 2003 года):

• 1 (60 А) — цепи замка включения зажигания;
• 2 (60 А) — общая защита блока предохранителей в салоне, механизм управления двигателем;
• 3 (60 А) — реле в приборной панели автомобиля;
• 4 (40 А) — защита электродвигателей системы охлаждения и кондиционирования от короткого замыкания;
• 5 (60 А) — блок ABS;
• 6 (30 А) — цепи блоков управления двигателем (бензонасос, система впрыска, зажигания и др.);
• 7 (80 А) — усилитель рулевого управления;
• 8 (40 А) — защита электродвигателей системы охлаждения и кондиционирования от короткого замыкания (только на машинах с кондиционером).

Тип и назначение реле

Расшифровка реле монтажного блока раннего образца следующая:

• 1 — кодировочный разъем;
• 2 — реле звукового сигнала;
• 3 — включение дальнего света;
• 4 — реле активации заднего дворника;
• 5 — обогрев зеркал;
• 6 — включение передних противотуманных фар;
• 7 — активация задней противотуманной лампы;
• 8 — правые указатели поворота;
• 9 — левые указатели поворота;
• 10 — реле встроенного телефона;
• 11 — резерв;
• 12 — реле активации передних стеклоочистителей;
• 13 — резерв;
• 14 — подача питания на обогрев заднего стекла.

Реле поворотников может быть выполнено в общем корпусе или отдельными деталями.

На видео от kivalssl1 показана установка реле блока «комфорта» в монтажный блок Астра G.

На моделях 2001, 2002, 2003, 2004 и следующих годов выпуска немного изменилось назначение реле. Добавилось реле 11, отвечающее за передачу сигналов от датчиков вращения колес и реле 13 — для освещения салона. Сбоку в монтажный блок вставляется устройство «комфорта», обозначенное на схеме цифрой 15.

Ниже приведено обозначение еще нескольких реле в блоке моторного отсека.

Номер реле	Обозначение
E1	Активация муфты кондиционера (при наличии)
E2	Включение вентиляторов (опционально, в зависимости от года выпуска и комплектации машины)
E3	Аналогично E2
E4	Блоки управления работой силовой установки
E5	Резерв
E6	Аналогично E2
E7	Подача омывающей жидкости на передние фары (опция)
E8	Резерв

Трансмиссия

Все Опель Корса переднеприводные. В пару силовым агрегатам устанавливались 5-ступенчатая механика, 4-ступенчатый автомат или автоматизированная трансмиссия Easytronic. Сцепление МКПП довольно нежное. Оно изнашивается сравнительно быстро, особенно при динамичном стиле вождения. Этот элемент сравнительно дорогой и не справляется с большим потоком мощности итальянского турбодизеля. Уязвимое место в МКПП – нежная вилка включения передач.

Не советуем приобретать Opel Corsa C с автоматизированной коробкой передач Easytronic, которая практически всегда имеет проблемы с программным обеспечением. Гораздо безопаснее 4-ступенчатый классический «автомат».

Описание предохранителей : расположение, схемы, цена

Замена предохранителей на Nissan Primera P122

• Рекомендации по техническому обслуживанию предохранителей2.1

Во всех трех поколениях Ниссан Примера Р10, Р11, Р12 предустановлены модули защиты ножевого типа.

Схема расположения реле – коммутаторов

ОбозначениеКакой за что отвечает / что обеспечивает

K 1	Головной свет
K 2	Дроссельная заслонка
K 3	Стеклоподъемники
K 4	Противотуманные фары задние
K 5	Зажигание
K 6	Топливная аппаратура
K 7	Электрическое оборудование
K 8	Резервация
K 9	Резервация
K 10	Резервация
K 11	Резервация
K 12	Стоп сигналы
K 13	Подсветка
K 14	Освещение салона
K 15	Резервация
K 16	Резервация
K 17	Резервация
K 18	Электронный блок управления силовым агрегатом

Схема установки предохранителей

Маркировка / амперажЗа что отвечает (с описанием)

F (Ф-1) / 20	Спидометр, тахометр, датчики
F (Ф-2) / 5	Система курсовой стабилизации
F (Ф-3) / 10	АБС (ABS)
F (Ф-4) / 10	Резервация
F (Ф-5) / 20	Резервация
F (Ф-6) / 30	Подсветка вещевого ящика
F (Ф-7) / 30	Вентилятор отопителя (печка)
F (Ф-8) / 20	Система кондиционирования
F (Ф-9) / 10	Топливная система, бензонасос
F (Ф-10) / 10	Система безопасности
F (Ф-11) / 10	Резервация
F (Ф-12) / 10	Датчик силового агрегата
F (Ф-13) / 30	Боковые зеркала
F (Ф-14) / 30	Стоп сигналы
F (Ф-15) / 10	Автомобильная розетка
F (Ф-16) / 15	Дополнительная электрическая сеть
F (Ф-17) / 15	Аварийка, поворотники
F (Ф-18) / 20	Резервация
F (Ф-19) / 20	Обогрев заднего стекла
F (Ф-20) / 20	Кислородный датчик
F (Ф-21) / 20	Резервация
F (Ф-22) / 20	Стеклоподъемники
F (Ф-23) / 20	Контролер трансмиссии автоматического типа
F (Ф-24) / 20	Печной отопитель, прикуриватель, подсветка салона
F (Ф-25) / 15	Резервация
F (Ф-26) / 15	Резервация
F (Ф-27) / 20	Резервация
F (Ф-28) / 15	Автомобильный сигнал
F (Ф-29) / 15	Центральный замок
F (Ф-30) / 20	Резервация
F (Ф-31) / 15	Система электрического питания
F (Ф-32) / 20	Стеклоочистители лобового стекла
F (Ф-33) / 20	Омыватели передних фар
F (Ф-34) / 20	Омыватель заднего стекла
F (Ф-35) / 20	Топливная аппаратура (дополнительно)

Признаки неисправности предохранителей на Ниссан Примера третьего поколения

• На приборной панели сигнализирует индикатор о поломке механизмов, оборудования в моторном отсеке;
• Силовые агрегаты не работают при подаче тока, активации режимов;
• Блок с предохранителями на ощупь горячий, с явной нехарактерной температурой;
• В месте дислокации защитных модулей слышен запах плавленой пластмассы.

Причины выхода из строя предохранителей

• Нарушение сроков проведения технического осмотра автомобиля, вследствие чего оборудование перестает исправно функционировать;
• Покупка с последующей установкой не оригинальных запчастей;
• Нарушение технологии монтажа запасных деталей, комплектующих;
• Повреждение монтажного блока с защитными модулями;
• Короткое замыкание в электрической проводке;
• Повреждение изоляции кабелей;
• Окисление контактов, конденсат, попадание влаги внутрь защитного корпуса;
• Ослабленные контакты клемм.

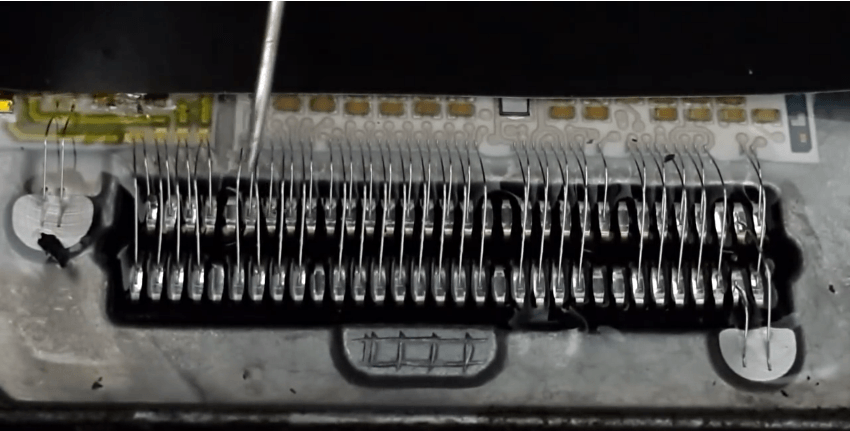

Где находится и как выглядит ЭБУ Опель Корса

Электронный блок управления (ЭБУ) Opel Corsa расположен за панелью обивки с правой стороны салона автомобиля. ЭБУ является основным элементом системы впрыска топлива. ЭБУ постоянно получает сигналы от различных датчиков и осуществляет управление важнейшими системами и узлами двигателя. Кроме того, ЭБУ выполняет функции диагностики неисправностей систем и узлов двигателя.

При обнаружении какой-либо неисправности ЭБУ включает сигнализатор “Требуется техобслуживание двигателя”, определяет и заносит в память соответствующий код (коды) неисправности. Это облегчает в дальнейшем проведение диагностики отказов. На автомобиль установлен ЭБУ типа IEFI-6.

ЭБУ осуществляет питание различных датчиков и выключателей постоянным напряжением 5 и 12 В. Электрические цепи ЭБУ обладают высоким сопротивлением, поэтому при соединении клемм питания с контрольной лампой последняя не горит. Для точного измерения напряжения питания следует применять цифровой вольтметр с высоким полным сопротивлением (10 МОм). ЭБУ управляет работой топливнык форсунок, клапаном холостого хода, сцеплением компрессора и т. д. с помощью специальных электронных устройств (4-х канальных драйверов), предназначенных для обработки выходных управляющих сигналов ЭБУ.

Блок предохранителей Audi A4 B5

Рассмотрены автомобили Ауди А4 и Ауди А4 авант 1994, 1995, 1996, 1997, 1998, 1999, 2000, 2001 года выпуска.

Расположение предохранителей audi a4 в зависимости от года выпуска может отличаться. Реле находятся на плате центрального распределительного устройства под щитком приборов позади левого кожуха ниши для ног.

• Расположение блока предохранителей в салоне автомобиля.
• С левой стороны сбоку панели.
• 1 — блок предохранителей
• 2 — пинцет для извлечения предохранителей
• 4 — кривошип для аварийного управления люком.

Назначение предохранителей Ауди а4
1	5А — Обогрев форсунок стеклоомывателя
2	10А — Указатели поворотов
3	5А — Реле омывателей фар. Освещение: перчаточног о ящика, моторного отделения, кондиционера, АКПП панели приборов
4	5А — Освещение номерного знака
5	10А — Панель приборов, подогрев сидений дисплей АКПП. переклю­чатель зеркал, пампа Airbag указатель наружной температуры, навигационная система, стояночные огни
6	5А — Центральный замок
7	10А — Системе ABS
8	5А — Телефон
9	10А — Обогрев зеркал и дверных замков
10	5А — Корректор фар
11	5А — Круиз-контроль
12	10А — Встроенная диагностика
13	10А — Стоп-сигналы
14	10А — Освещение салона, лампы для чтения, противоугонная система, пассажирское зеркало в козырьке
15	10А — Панель приборов, АКПП , кондиционер, навига­ционная система
16	5А — Система ABS
17	10А — Обогрев дверных замков
18	10А — правый дальний свет
19	10А — Левый дальний свет
20	15А — Правый ближний свет, электрокорректор фар
21	15А — Левый ближний свет, электрокорректор фар
22	5А — Правые габаритные огни
23	5А — Левые габаритные огни
24	25А — Стеклоочистители лобового стекла, насос омывателя. Реле прерывателя стеклоочистителя
25	30А — вентилятор отопителя, кондиционер
2627	30А — Обогрев заднего Стекла, обогрев зеркал, рециркуляция воздуха
28	15А — Управление двигателем
30	20А — Электропривод люка в крыше
31	15А — Фонари заднего хода, круиз-контроль, АКПП, диагностический разъем
32	20А — Управление двигателем
33	15А — предохранитель прикуривателя audi a4
34	15А — Управление двигателем
35	30А — Электророзетка для прицепа
36	15А — Телефон, радио
38	15А — Освещение багажника, центральный замок
39	15А — Аварийное освещение
40	25А — Клаксон
41	25А — Система ABS (гидромодулвтор/насос]42
42	40А — Вентилятор
43	5А — S-контакт [центральный замок, радио, навигационная система)
44	30А — Подогрев сидений

Расположение реле Ауди А4.

У автомобилем с обширным оснащением позади основной платы расположена дополнительная плата реле.

Центральное распределительное устройство — B. Реле обозначены черным цветом.

1	Разгрузочное реле для контакта X
2	Реле звукового сигнала
3	Реле системы очистки рассеивателей фар
4	Реле автоматической коробки пере­дач (блокировка стартера и огни заднего хода] или соответственно перемычка для ступенчатой короб­ки передач
5	Реле прерывистого режима работы системы очистки и смывания
6	Реле топливного насоса или соот­ветственно свечей накаливания

Основная плата реле -A-.

3	Реле электромагнитной муфты (система кондиционирования]
4	Блок управления сигнализаторами
5	Блок управления сигнализаторами
7	—
8	Реле фар дневного света
9	Реле фар света
10	Реле противотуманных фар
11	Блок управления для зеркала с функцией откидывания
12	Блок управления для зеркала с функцией откидывания
13	—
14	Предохранитель для специальной сигнальной системы
15	—
16	Предохранитель для специальной сигнальной системы
17	Предохранитель для таксометра
18	Предохранитель гидравлического насоса системы Предохранитель передатчика

1. Дополнительная плата реле Audi A4.
2. Расшифровка.

1	Репе задних противотуманных огней
2	Реле режима работы вентилятора на максимальной скорости
3	Реле режима работы вентилятора на первой ступени
4	Реле блока управления стекло­подъемником
5-15	—
16	Предохранитель механизма пере­становки сиденья
17	—
18	Предохранитель гидравлического насоса системы (ABS)
19	Предохранитель вентилятора радиа­тора
20	—
21	Реле обмотки переключения вен­тилятора радиатора
22	Реле задних стеклоподъемников
23	Реле передних стеклоподъемников
24	Реле системы центрального запи­рания и противоугонной системы

Плата реле блока электроники в моторном отсеке.

1	Реле системы обогрева кислород­ного датчикаРеле I свечей накаливания — ох­лаждающей жидкости
2	Реле II свечей накаливания — ох­лаждающей жидкости
3	Реле системы прямого впрыски­вания дизельного двигателя
4-5	—
6	Предохранитель электрооборудова­ния двигателя
7	Предохранитель I свечей накалива­ния — охлаждающей жидкости
8	Предохранитель II свечей накалива­ния — охлаждающей жидкости
9	Предохранитель свечей накалива­ния

Блок предохранителей BMW (E36) №1

Блок предохранителей и реле №1 BMW E36

Предохранители

№	Защищаемая цепь	Ток в А
1	Люк	30А
2	Разъем электрооборудования прицепа	15А
3	Омыватель/очиститель фар	30А
4	Подогрев сиденья	15А
5	Электропривод сиденья	30А
6	Обогреватель заднего стекла	20А
7	Обогреватель замка зажигания, центральный замок, противоугонная система, привод складывающейся крыши	5А
8	Звуковой сигнал	15А
9	Аудиосистема	20А
10	Электронный блок управления ABS/TCS, система активно подвески	30А
11	Фара левая	7,5А
12	Фара правая	7,5А
13	Электропривод стеклоподъемников (2-дверные модели)	5А
14	Электропривод стеклоподъемников	30А
15	Противотуманные фары-передние, комбинация приборов	7,5А
16	Кондиционер	20А
17	Задние противотуманные фонари	7,5А
18	Топливный насос	15А
19	Электропривод стеклоподъемников зад(4-дверные модели/кабриолет)	15А/30А
20	Система кондиционирования/отопления	10А
21	Электронный блок управления ABS/TCS, система активной подвески	5А
22	Противотуманные фары	5А
23	Подогреватели сидений, комбинация приборов, часы, маршрутный компьютер, указатели поворота, система ABS, лампа освещения моторного отсека, отопитель, обогреватель заднего стекла, противотуманные фары, реле фар	5А
24	Обогреватели форсунок омывателя лобового стекла, электропривод зеркал заднего вида на дверях, система парковки	15А
25	Выключатель освещения (фары/противотуманные фары)	5А
26	Фонари заднего хода, селектор КПП, кислородный датчик, диагностический разъем, подогреватель топлива	10А
27	Антиблокировочная система тормозов/противобуксовочная система, комбинация приборов, маршрутный компьютер	5А
28	Электронный блок управления двигателем, электронный блок управления противобуксовочной системы, блок управления системой поддержания скорости	5А
29	Дальний свет — левая фара	7,5А
30	Дальний свет — правая фара	7,5А
31	Комбинация приборов, часы, маршрутный компьютер, противоугонная система, блок управления сигналом системы центрального замка, система кондиционирования	15А
32	Предохранитель прикуривателя BMW E36	30А
33	Передние/задние габариты-лев. Лампа освещения моторного отсека, лампы освещения салона, разъем зарядки, противоугонная система, телефон, обогреватель замка двери	10А
34	Лампы указателей поворота/аварийной сигнализации, датчик удара (противоугонная система), противоугонная система	30А
35	Центральный замок, привод складывающейся крыши	25A
36	Блок управления очистителем/омывателем лобового стекла	30А
37	Передние и задние габариты — правые	10А
38	ABS	30А
39	Реле электромагнитной муфты компрессора кондиционера	7,5A
40	Электропривод сиденья	30А
41	Электродвигатель вентилятора конденсатора кондиционера	30A
42	Система SRS, система защиты при опрокидывании (кабриолет)	7,5А
43	Лампы освещения салона, противоугонная система, центральный замок, телефон, привод складывающейся крыши	5A
44	Блок управления очистителями/омывателя лобового стекла, лампа подсветки вещевого ящика, аудиосистема, противоугонная система	15А
45	Маршрутный компьютер, вспомогательный блок сигнализации	7,5А
46	Комбинация приборов, стоп-сигналы, система поддержания скорости	7,5А

Реле

№	Назначение
1	Реле топливного насоса
2	Реле электронного блока управления двигателем
3	Реле кислородного датчика
4	Реле звукового сигнала
5	Реле противотуманных фар
6	Реле фар
7	Реле дальнего света фар
8	Реле аварийной сигнализации
9	Реле электродвигателя вентилятора отопителя
10	Реле обогревателя заднего стекла
11	Предохранительное реле ABS
12	Реле насоса ABS
13	Реле 2 электродвигателя вентилятора системы охлаждения
14	Реле электромагнитной муфты компрессора кондиционера
15	Реле 1 электродвигателя вентилятора системы охлаждения

Монтажный блок

Схема расположения элементов монтажного блока, расположенного под приборной панелью автомобиля, представлена ниже.

Для расшифровки каждого элемента стоит заглянуть в таблицу.

Обозначение	Назначение
2	Отвечает за работоспособность приборов и информационного дисплея.
3	Включает/выключает радиоприемник.
4	Отвечает за включение замка зажигания.
5	Обеспечивает работу стеклоочистителя.
7	Регулирует работоспособность центральных замков боковых дверей.
9	Регулирует освещение внутри салона.
10	Обеспечивает работу электроусилителя руля.
11,12	Регулирует работу стоп-сигнала.

Помимо представленных выше элементов в блоке также находятся предохранители, отвечающие за работу рулевого колеса с обогревом (13), а также различных датчиков (14).

Это интересно: Салонный фильтр для ситроен с4: где находится, замена

Opel Corsa C предохранители и реле

S41 — переключатель — сцепление. ER — блок задних фонарей — правый. S — выключатель — стоп-сигнал, двойной. X21 — приборная панель и задняя часть кузова, правая.

Расположение, назначение и схема блоков предохранителей Опель Корса

KZL — лампы освещения номерного знака. RL — задние фонари. AZV — прицепное устройство. RW — стеклоочиститель заднего стекла. CRC — круиз-контроль. D — дизель.

EIS — электрохромное внутреннее зеркало. F25 — предохранитель F F38 — предохранитель F F39 — предохранитель F F40 — предохранитель F E75L — указатель поворота — боковой, левый. F36 — предохранитель.

E75R — указатель поворота — боковой, правый. F37 — предохранитель. ELA — фара — левая. F38 — предохранитель. F39 — предохранитель. F43 — предохранитель. F44 — предохранитель.

K43 — реле — ближний свет. K45 — реле — дальний свет.

ERA — фара — правая Opel Corsa. K66 — реле — лампа указателя поворота. K66L — реле — указатель поворота, левый. K66R — реле — указатель поворота, правый.

LSW — переключатель освещения. ERA — фара — правая. F21 — предохранитель F Машина сломалась и над вами навис грозный призрак предохранители opel corsa c Прежде чем приступать к поиску неисправностей, вооружившись инструментом и диагностическим оборудованием, следует сделать самое простое — проверить предохранители.

Количество электрических и электронных компонентов, ответственных за работу различных систем автомобиля, год от года возрастает. Вполне предохранители opel corsa c, что причиной поломки являются сгоревшие тугоплавкие вставки или вышедшие из строя реле.

Если такая неприятность произошла в пути, далеко от населённого пункта, то вызов технической помощи влетит в копеечку. А предохранители opel corsa c надо — самостоятельно заменить пустяковую деталь. Вы согласны с этим утверждением, но не имеете понятия, где находится на вашем Опель Корса Д блок предохранителей? В этом нет ничего удивительного. Данные о месте расположения важных комплектующих не всегда доступны и достоверны.

Начнём с того, что у Opel Corsa D не один блок предохранителей, а целых четыре.

Места расположения монтажных блоков

Где находятся данные устройства? Модели Опель Астра g комплектуются двумя предохранительными блоками (БП): один находится в салоне автомобиля, а другой – под капотом в моторном отсеке. Для удобства пользования, основное количество защитных плавких вставок собрано в блочном устройстве, который закреплен в салоне машины. Найти его можно в левой части приборной панели, напротив водительского автокресла. Визуально БП не видно, поскольку он находится за маленьким бардачком для мелких вещей.

Чтобы добраться до блока, надо лицевую часть этого ящичка демонтировать.

Для этого ящичек открывают, отжимают защелки по бокам и снимают крышку.

• Выкручивают винты, удерживающие каркас бардачка.
• Теперь надо несильно потянуть вниз сам блок.

Таким образом, он устанавливается в рабочее положение, предохранители становятся доступны и их можно менять. Схема расположения предохранителей указана с обратной стороны крышки.

Схема расположения предохранителей в салонном блоке.

Под капотом

Устройство защиты и коммутации

Разработчики из Рено не предусмотрели удобства автовладельцам для самостоятельной работы в этом узле. С одной стороны, конструкторы рассчитывают на надежную и долговременную службу электроники. С другой стороны, они настоятельно рекомендуют обращаться в сервисное обслуживание во избежание еще большей поломки. Теперь тем владельцем машин, у каких гарантийный срок истек, приходится усердно потеть.

Во-первых, так исключена возможность короткого замыкания. Во-вторых, в противном случае во время обратного подключения аккумулятора может сработать иммобилайзер, тогда двери заблокируются.

Алгоритм работы после поднятия капота

1. Снять аккумулятор;
2. Справа от него открыть коробку и оттуда извлечь короткий провод, идущий к минусовой клемме (чтобы не мешал дальше работать);
3. Открутить кронштейн, держащий аккумуляторную батарею;
4. В процессе разборки снимать штекерные соединения и ослаблять пучки проводов, это даст пространство для рук;
5. Ослабить крепления коммутационного блока и вытащить его с кожухом;
6. Снять кожух и в руках окажется коробка с предохранителями, а также различными реле и проводами к ним;
7. Отсоединить штекеры, теперь удобно осматривать.

Проводные соединения между собой отличаются, можно не запоминать их. Все собрать обратно будет легко.

Этот узел обеспечивает безопасность такому электрооборудованию:

• ближний и дальний свет фар;
• габаритные огни;
• заднее освещение;
• система впрыска топлива в двигатель;
• навигационная система;
• тяговое реле стартера;
• другое.

Защита цепей питания

Такое устройство находится под защитно-коммутационным блоком. Чтобы добраться к нему, требуется повторить описанный выше алгоритм. Тут элементы касаются:

• вентилятора охлаждающей системы двигателей;
• контроллера предпускового подогрева;
• усилителя управления рулем;
• разных реле дополнительного подогрева и др.

Глубокое местоположение узла защиты цепей питания объясняется мерами предосторожности, поскольку здесь проходит электричество с большей сила тока – до 70 А

Схема предохранителей Opel Mokka

№ Электрическая цепь

1 Вентиляционный люк крыши
2 Наружные зеркала
3 —
4 —
5 Электронный модуль управления тормозной системой
6 Датчик интеллектуального управления аккумуляторной батарей
7 —
8 Блок управления коробкой передач
9 Блок управления кузовным оборудованием
10 Регулировка угла наклона фар
11 Очиститель заднего стекла
12 Обогрев заднего стекла
13 Привод фары (левой)
14 Обогрев наружных зеркал
15 —
16 Обогрев сидений
17 Блок управления коробкой передач
18 Блок управления двигателем
19 Топливный насос
20 —
21 Охлаждающий обдув
22 —
23 Катушка зажигания, модуль управления двигателем
24 Насос омывателя
25 Привод фары (правой)
26 Блок управления двигателем
27 —
28 Блок управления двигателем
29 Блок управления двигателем
30 Выхлопная система
31 Левый дальний свет
32 Правый дальний свет
33 Блок управления двигателем
34 Звуковой сигнал
35 Система климат-контроля, кондиционер
36 Передняя противотуманная фара

Блок предохранителей в приборной панели Опель

1 Блок управления кузовным оборудованием
2 Блок управления кузовным оборудованием
3 Блок управления кузовным оборудованием
4 Блок управления кузовным оборудованием
5 Блок управления кузовным оборудованием
6 Блок управления кузовным оборудованием
7 Блок управления кузовным оборудованием
8 Блок управления кузовным оборудованием
9 Дверные замки
10 Модуль защитной диагностики
11 Дверные замки
12 Климат-контроль
13 Задняя дверь
14 Система облегчения парковки
15 Предупреждение о выходе за пределы полосы движения, внутреннее зеркало
16 Система адаптивного головного освещения
17 Электрический стеклоподъемник, сторона водителя
18 Датчик дождя
19 Резерв
20 Рулевое колесо
21 Блок управления коробкой передач
22 Прикуриватель
26 Модуль защитной диагностики
27 Комбинация приборов
28 Система адаптивного головного освещения
29 Резерв
30 Резерв
31 Комбинация приборов
32 Информационно-развлекательная система, аксессуары, розетка питания
33 Дисплей, информационно-развлекательная система
34 OnStar UHP/DAB

Блок предохранителей в багажном отделении

1 Поясничная опора сиденья водителя
2 Поясничная опора сиденья пассажира
3 Усилитель
4 Разъем жгута проводов прицепа
5 Система постоянного полного привода
6 Индикация
7 Резерв
8 Прицеп
9 Резерв
10 Резерв
11 Прицеп
12 навигационная система.
13 Рулевое колесо с обогревом
14 Разъем жгута проводов прицепа
15 Рулевое колесо
16 Датчик воды в топливе
17 Внутреннее зеркало
18 Резерв

Дополнительный блок реле

Находится в тыльной части подкапотного пространства.

Фото — схема

1	Резерв
2	Резерв
3	Реле центрального замка — блокировка (дверь водителя)
4	Реле центрального замка — двойная блокировка
5	Реле центрального замка — разблокировка
6	Реле центрального замка — блокировка
7	Реле звукового сигнала противоугонной системы
8	Реле ламп подсветки номерного знака
9	Реле электродвигателя насоса омывателя заднего стекла
10	Реле электродвигателя очистителя лобового стекла — быстро
11	Реле звукового сигнала
12	Реле насоса омывателя лобового стекла
13	Реле электродвигателя очистителя лобового стекла — медленно/ прерывисто
14	Реле электродвигателя очистителя заднего стекла
15	Реле указателя поворота — левый
16	Реле указателя поворота — правый

Блок предохранителей и реле opel astra j

—

• Рассмотрены автомобили 2009, 2010, 2011, 2012, 2013, 2014 года выпуска
• Где расположены предохранители и реле опель астра j.
• Предохранители и реле установлены в монтажных блоках, которые находятся в багажнике автомобиля под облицовкой боковины с левой стороны, в моторном отсеке рядом с аккумуляторной батареей и под панелью приборов с левой стороны.
• Предохранители в багажнике.
• Для получения доступа к монтажному блоку, расположенному в багажнике, поверните на 90° фиксатор крышки люка в обивке левой боковины и откиньте ее вниз

Назначение предохранителей и плавких вставок, установленных в монтажном блоке багажника

Обозначение предохранителя/ плавкой вставки	Расшифровка
1	Модуль прицепа
2	Гнездо прицепа
3	Система помощи при парковке
4	—
5	—
6	—
7	—
8	Противоугонная сигнализация
9	—
10	—
11	Модуль прицепа, розетка прицепа
12	—
13	—
14	—
15	—
16	—
17	—
18	—
19	Обогреватель рулевого колеса
20	Вентиляционный люк крыши
21	Обогрев сидений
22	—
23	—
24	—
25
26
27
28
29
30
31	Акустическая система
32	Активная система демпфирования, система предупреждения о выезде из полосы движения

1. Монтажный блок предохранителей и плавких вставок под капотом опель астра j
2. Для получения доступа к монтажному блоку, расположенному в моторном отсеке, отожмите отверткой два фиксатора и снимите крышку

Расшифровка

9

Обозначение предохранителя/ плавкой вставки	Назначение предохранителя
1	Блок управления двигателем
2	Датчик концентрации кислорода
3	Впрыск топлива, система зажигания
4	То же
5	—
6	Обогрев зеркал
7	Регулятор вентилятора
8	Датчик концентрации кислорода
Датчик заднего стекла
10	Датчик аккумуляторной батареи
11	Рычаг открывания багажника
12	Модуль адаптивного переднего освещения
13	—
14	Очиститель заднего стекла
15	Блок управления двигателем
16	Стартер
17	Блок управления коробкой передач
18	Обогрев заднего стекла
19	Передние электрические стеклоподъемники
20	Задние электрические стеклоподъемники
21	ABS
22	Левая фара (дальний свет)
23	Омыватель фар
24	Правая фара (ближний свет, ксеноновый)
25	Левая фара (ближний свет, ксеноновый)
26	Противотуманные фары
27	Подогрев дизельного топлива
28	—
29	Электрический стояночный тормоз
30	abs
31	—
32	Подушка безопасности
33	Система адаптивных фар
34	—
35	Электрические стеклоподъемники
36	—
37	Электромагнитный клапан продувки абсорбера
38	Вакуумный насос
39	Блок управления системой топливоподачи
40	Омыватель ветрового стекла, омыватель заднего стекла
41	Правая фара (дальний свет)
42	Вентилятор радиатора системы охлаждения двигателя
43	Очиститель ветрового стекла
44	—
45	Вентилятор радиатора системы охлаждения двигателя
46	—
47	Звуковой сигнал
48	Вентилятор радиатора системы охлаждения двигателя
49	Топливный насос
50	Корректор света фар
51	Дроссельный узел
52	Подогрев картерных газов
53	Модуль управления коробкой передач, модуль управления двигателем
54	Контроль электропроводки

На внутренне й стороне крышке нанесена схема расположения и номиналы предохранителей. Пинцет расположен внутри монтажного блока.

Монтажный блок предохранителей в салоне

Для получения доступа к монтажному блоку, расположенному в панели приборов, снимите левый вещевой ящик

Расшифровка

& lt;tr>

Обозначение	Назначениепредохранителя	Обозначение	Назначениепредохранителя
1	Дисплей	14	Диагностический разъем
2	Наружное освещение	15	Подушка безопасности
3	То же	16	—
4	Аудиосистема	17	Кондиционер
5	Информационно-развлекательная система	18	—
		19	Стоп-сигналы, фонари света
6	Розетка электропитания передняя (прикуриватель)		заднего хода, плафоны освещения салона
7	Розетка электропитания задняя
8	Левая фара (ближний свет, галогеновый)	20	—
		21	Приборы
9	Правая фара (ближний свет, галогеновый)	22	Выключатель зажигания
		23	Блок управления
10	Дверные замки		электрооборудованием кузова
11	Системы отопления (вентиляции) и кондиционирования	24	То же
		25	—
12	—	26	—
13	—

• Снятие и установка монтажного блока
• Нажмите на замок фиксатора

откиньте фиксатор колодки жгута проводов

и отсоедините ее от монтажного блока

Аналогично отсоедините от блока вторую колодку жгута проводов. ПРИМЕЧАНИЕ Запомните или запишите расположение колодок — их фиксаторы разного цвета.

1.  Нажмите на фиксатор
2. и отсоедините малую колодку жгута проводов от монтажного блока
3. Отверните гайку крепления монтажного блока
4. и, отжав фиксатор
5. снимите монтажный блок с автомобиля
6. Установите монтажный блок и все снятые детали в порядке, обратном снятию
