Схема предохранителей и реле toyota avensis (2003-2009)

Блоки под капотом

Расположение

Общее расположение блоков под капотом

Обозначение

1. Блок предохранителей и реле
2. Реле управления омывателем фар
3. ЭБУ системы управляемого проскальзывания
4. Блок реле ABS
5. 1CD-FTV: реле свечей накаливания
6. Коробка реле

Блок предохранителей и реле

Расположен в левой части моторного отсека под защитной крышкой.

Схема

Описание

1	30A DCC — предохранители «ECU-B», «DOME», «RAD N.1»
2	15A IG2 — Бензин: электрические охлаждающие вентиляторы, система многоточечного впрыска / система последовательного многоточечного впрыска, система кондиционирования воздуха
30A FUEL HTR — Diesel: Подогреватель топлива
3	Труба 10А — Сигнал
4	10А ZTA — Указатель поворота и контрольная лампа
5	15A EFI — система многоточечного впрыска топлива / система последовательного многоточечного впрыска топлива, система кондиционирования воздуха, электрические вентиляторы охлаждения
6	10A ETCS — Avensis Verso, Picnic (до 10.2003): Электронная система управления дроссельной заслонкой.
10A ETCS — Ipsum (с 10.2003): Электронная система управления дроссельной заслонкой.
15A A / F — Avensis Verso, Picnic (с 10.2003): Датчик соотношения воздух-топливо.
7	7.5A OBD — бортовая система диагностики
восемь	7,5A ALT-S — Avensis Verso, Picnic: система зарядки
15A FR DEF — Ipsum (с 10.2003): обогреватель стеклоочистителей.
девять	50A MAIN — реле «HEAD» (предохранители «HEAD LH LWR», «HEAD RH LWR», «HEAD LH UPR», «HEAD RH UPR»)
10	30А AM2 — Замок зажигания
одиннадцать	30A RR CLR — Задний кондиционер
12	30A HEAD LP CLN — Avensis Verso, Picnic: Очиститель фар
15A Ipsum: принято
13	7,5A RR FOG — Фонарь противотуманный задний
14	40 / 50A АБС №1 -ABS, VSC
15	30/40 АБС №2 — АБС, VSC
16	30A CDS — Бензин: Электрические вентиляторы системы охлаждения
40A CDS — Дизель: Электрические вентиляторы охлаждения
17	30A RDI — Бензин: электрические вентиляторы системы охлаждения
40A RDI — Дизель: Электрические вентиляторы охлаждения
18	50A HTR — Кондиционер / отопление
19	140A ALT — реле «RR DEF» (предохранители «RR DEF», «MIR HTR») реле «TAIL» (предохранители «TAIL», «PANEL»), реле «IG1» («ECU-IG», «GAUGE», «HTR», предохранители «SEAT HTR», «SRS-IG», «WIPER»), «PWR», «RR HTR», «DOOR», «DOOR NO.2», «FR FOG», «PWR OUTLET» , Предохранители «СТОП», «АМ1
ветры	15A HEAD RH UPR — Правая фара (дальний свет), панель приборов
21 год	15А HEAD LH UPR — Левая фара (дальний свет)
22	15A HEAD RH LWR — Левая фара (ближний свет), дальность света
23	15А HEAD LH LWR — Фара правая (ближний свет)
24	15А RAD NO.1 — Аудиосистема
25	7.5A ECU-B — Система зарядки, система многоточечного впрыска топлива / система последовательного многоточечного впрыска топлива, ABS, подвеска TOYOTA с электронной модуляцией, система центрального замка, электрические стеклоподъемники, напоминание о ключах и световое напоминание, предупреждение о ремне безопасности, аудиосистема система, часы, комбинация приборов, фара, система автоматического управления освещением, противотуманные фары, задние фонари, габаритные огни, внутреннее освещение, система помощи при парковке TOYOTA, система климат-контроля, обогрев заднего стекла
26 год	КУПОЛЬ 10A — Внутреннее освещение, личное освещение, освещение ног, освещение дверей, освещение багажника, освещение туалетного столика
Реле
R1	Фары (ГОЛОВА)
R2	Avensis Verso, Picnic: (ДИММЕР)
Ipsum (с 10.2003): (FR DEF) — Стекло с подогревом
R3	Бензин: Зажигание (IG2)
Дизель: Подогреватель топлива (FUEL HTR)
R4	Сигнал
R5	Электровентилятор системы охлаждения (ВЕНТИЛЯТОР №2)
R6	Электровентилятор системы охлаждения (ВЕНТИЛЯТОР №1)
R7	Электровентилятор (ВЕНТИЛЯТОР №3)
R8	Блок управления двигателем (EFI)

Основной блок реле

Схема

Деловое свидание, встреча

• R1 — Запуск (ST)
• R2 — 1CD-FTV: Блок управления двигателем (EDU) / 1AZ-FE (с 10.2003): Датчик топливовоздушного отношения (A / F)
• R3 — Муфта компрессора кондиционера (MG / C)
• 1 — 7.5A ST — Система запуска, система многоточечного впрыска топлива / система последовательного многоточечного впрыска топлива
• 2 — Резерв

Дополнительный блок реле

Схема

Расшифровка

1	50A HTR SUB 3 — Отопитель (передний климат-контроль (автоматический климат-контроль), задний обогреватель и дополнительный обогреватель)
2	50A HTR SUB 1 — Отопитель (передний климат-контроль (автоматический климат-контроль), задний обогреватель и дополнительный обогреватель)
3	50A HTR SUB 2 — Отопитель (передний климат-контроль (автоматический климат-контроль), задний обогреватель и дополнительный обогреватель)
Реле
R1	Электрическое сопротивление (HTR SUB 1)
R2	Электрическое сопротивление (HTR SUB 2)
R3	Электрическое сопротивление (HTR SUB 3)

Подготовка к установке автосигнализации на Toyota Vitz – разбор салона

Снимите облицовку рулевого вала. Для этого открутите три самореза – один внизу и два вверху.

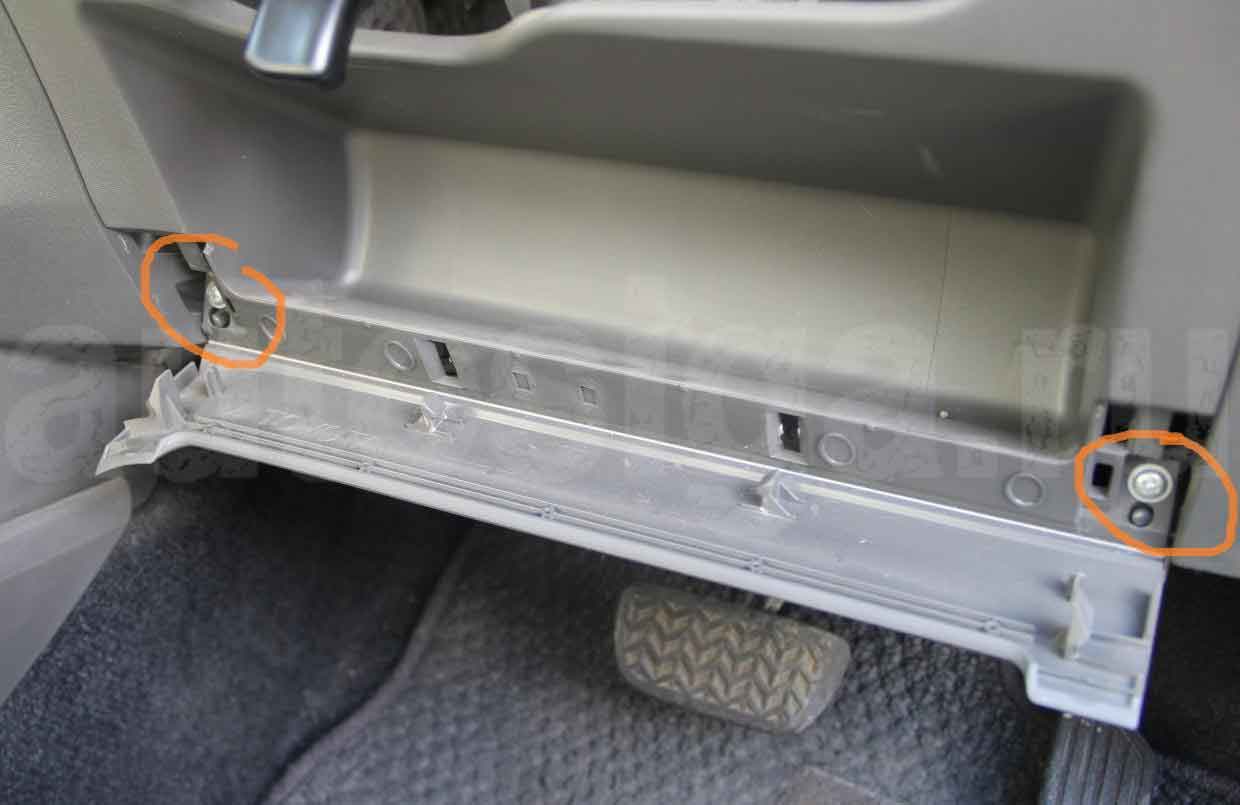

Снимаем подторпедник. Для этого откручиваем два самореза.

Снимите порог с водительской стороны. Он крепится на защёлках и снять его не составит для Вас большого труда.

Нам впоследствии будет интересен вот этот разъём.

И ещё снимите порог со стороны пассажира. Там понадобится один провод контроля и, если у Вас механическая коробка переключения передач, один провод для дополнительной блокировки.

Снимите «бардачок». Его тоже не надо откручивать.

Для того, чтобы снять облицовку щитка приборов, Вам сначала надо снять боковые панельки. И тут всё на защёлках.

Замена предохранителей

Если какой-либо электрический компонент не работает, возможно, сгорел предохранитель.

В таком случае проверьте и при необходимости замените предохранители.

1. Автомобили с системой Smart Key: кнопкой запуска/остановки двигателя выключите зажигание.

2. Автомобили без системы Smart Key: поверните замок зажигания в положение LOCK.

Откройте крышку блока предохранителей:

Моторный отсек: нажмите на фиксаторы и поднимите крышку.

Под приборной панелью: снимите крышку.

3. После возникновения системной ошибки обратитесь к разделу «Схема расположения и номиналы предохранителей» для получения информации о том, какой предохранитель необходимо проверить.

4. Извлеките предохранитель с помощью специального съемника.

5. Проверьте, не перегорел ли предохранитель.

1. Исправный предохранитель.

2. Перегоревший предохранитель.

1. Исправный предохранитель.

2. Перегоревший предохранитель.

При покупке книги в PDF

1. Вы сможете скачать книгу сразу же после оплаты.

2. Книга будет скачана в формате PDF, и Вы сможете загрузить ее на любое устройство.

1. Все книги идеального качества, так как мы работаем с издательствами напрямую.

2. Электронные книги ничем не уступают бумажным и являются их полным аналогом.

3. Офисы нашей компании представлены в Украине, России и Польше, вы всегда можете обратиться к нам по конкретному адресу.

4. Все оплаты на сайте максимально защищены и происходят с помощью мировых платежных систем.

Оплата товара и скачивание книги в электронном виде (формат PDF) производится на сайте.

Для этого надо найти интересующую Вас книгу и нажать на кнопку «Купить». Цена книги указана на кнопке.

Для удобства, цена на сайте для жителей России, Беларуси и Казахстана представлена в рублях.

Для жителей Украины в гривнах, а для всех остальных стран — доллары.

После нажатия на кнопку «КУПИТЬ» Вы попадете на страницу оплат, где можно выбрать платежную систему, с помощью которой можно оплатить выбранную книгу с помощью любой банковской карты (Visa, MasterCard, МИР и т.д.)

• Яндекс (оплата с любых банковских карт, аккаунта Яндекс Деньги, QIWI Wallet, терминалы и т.д.);
• Portmone (оплата с любых банковских карт, аккаунта Portmone);
• PayPal (оплата с любых банковских карт, аккаунта PayPal);
• WebMoney (оплата с любых банковских карт, оплата с кошельков WebMoney).

Блоки в салоне

Расположение

Общая схема расположения электронных блоков управления

Описание

1. монтажный блок предохранителе и реле под панелью приборов
2. блок управления MULTIPLEX
3. электронный блок управления двигателем
4. электронный блок управления кондиционером
5. реле топливного насоса
6. электронный блок управления блокировкой селектора
7. блок управления SRS
8. электронный блок системы парковки
9. реле противотуманных фар
10. реле-прерыватель указателей поворота
11. реле антиобледенителя щеток
12. центральный монтажный блок.

Блок предохранителей и реле

Монтажный блок предохранителей и реле находится в салоне под панелью приборов слева.

Пример обозначения с обратной стороны крышки.

Назначение

1 IGN 15А	система управления двигателем и АКПП (модели с двигателем 1ZZ-FE, 1AZ-FSE, 1NZ-FE)
электропривод вентиляторов (модели с двигателями 1NZ-FE, 1ZZ-FE)
ABS подушки безопасности и преднатяжители ремней безопасности
2 PANEL1 7,5А	лампы освещения салона
3 RR FOG 7,5A	противотуманные фары (задние)
4 FR FOG 15A	противотуманные фары (передние)
5 АМ1 25А	система запуска
6 PANEL2 7,5А	аудиосистема (модели с аудио подготовкой)
аудиосистема (модели без навигационной системы)
аудиосистема (модели с навигационной системы) и система заднего обзора
противотуманные фары
подсветка
кондиционер
7	—
8 RRWIP 15A	очиститель и омыватель заднего стекла
9 CIG 15А	прикуриватель
10 A/C 10A	электропривод вентиляторов (модели с двигателем 1AZ-FSE)
система предупреждения о не пристегнутом ремне безопас­ности и ослабления натяжения
кондиционер
обогреватель заднего стекла и обогреватель зеркал
11 MIRHTR 10А	обогреватель заднего стекла и обогреватель зеркал
12 ECU-ACC 7,5А	система MULTIPLEX
электропривод зеркал
система предупреждения об оставленном в замке зажигания ключе и не выключенном освещении
аудиосистема (модели с аудио подготовкой)
аудиосистема (модели без навигационной системы)
аудиосистема (модели с навигационной системой) и система заднего обзора
фары (модели с ксеноновыми фарами)
фары (кроме моделей с ксеноновыми фарами)
противотуманные фары
габариты
лампы освещения салона
кондиционер
13 PWR 30А	электропривод стеклоподъемников
14 TAIL 10А	система MULTIPLEX
система предупреждения об ос­тавленном в замке зажигания клю­че и не выключенном освещении
комбинация приборов
габариты
система управления двигателем и АКПП (модели с двигателем 1NZ-FE, 1ZZ-FE, 1AZ-FSE)
15 FR DEF 15А	система управления двигателем и АКПП (модели с двигателем 1NZ-FE)
система управления двигателем и АКПП (модели с двигателем 1ZZ-FE)
система управления двигателем и АКПП (модели с двигателем 1AZ-FSE)
антиобледенитель щеток
16 FR P/W 30А	электропривод стекло подъемников
17 DOOR 20А	система MULTIPLEX
центральный замок
18 WIPER 20А	очиститель и омыватель заднего стекла
19 ECU-IG 7,5А	система зарядки
электропривод вентиляторов (модели с двигателями 1NZ-FE, 1ZZ-FE
электропривод вентиляторов (модели с двигателем 1AZ-FSE) -ABS
блокировка переключения
система предупреждения о непристегнутом ремне безопас­ности и ослабления натяжения
аудиосистема (модели с навигационной системой) и система заднего обзора
система парковки
20 RR DEF 30А	обогреватель заднего стекла и обогреватель зеркал
21 GAUGE 10А	система зарядки
Система управления двигателем и АКПП (модели с двигателем 1NZ-FE)
система управления двигателем и АКПП (модели с двигателем 1ZZ-FE)
система управления двигателем и АКПП (модели с двигателем 1AZ-FSE)
ABS
подушки безопасности и пред натяжители ремней безопасности
система MULTIPLEX
центральный замок
электропривод стекло подъемников
система предупреждения об оставленном в замке зажигания ключе и не выключенном освещении
система предупреждения о не пристегнутом ремне безопас­ности и ослабления натяжения
комбинация приборов
аудиосистема (модели с аудио подготовкой)
аудиосистема (модели с навигационной системой) и система заднего обзора
фары (модели с ксеноновыми фарами)
фары (кроме моделей с ксеноновыми фарами)
противотуманные фары
габариты
фонари заднего хода
указатели поворота и аварийная сигнализация
лампы освещения салона
очиститель воздуха*1
антиобледенитель щеток
система парковки
22 STOP 15А	система управления двигателем и АКПП (модели с двигателем 1NZ-FE)
система управления двигателем и АКПП (модели с двигателем 1ZZ-FE)
система управления двигателем и АКПП (модели с двигателем 1AZ-FSE)
ABS
блокировка переключения
стоп-сигналы

• R1 — Реле отопителя
• R2 — Реле IGN
• R3 — Реле обогревателя заднего стекла
• R4 — Реле габаритов

Центральный блок

На схеме обозначен под цифрой 12.

Расшифровка

• 7 — Реле противотуманных фар
• 8 — Реле указателей поворотов (на общей схеме обозначен под цифрой 10)
• 9 — Реле очистителя лобового стекла

Обзор салона

Автомобили с правым рулем

1. Блок предохранителей
2. Интеграционное реле
3. Реле размыкания цепи
4. Реле заднего противотуманного света
5. Реле обогревателя заднего стекла
6. Блок реле
7. Реле указателя поворота
8. Усилитель транспондерного ключа
9. EPS ECU
10. Компьютер с транспондерным ключом
11. Антенный усилитель
12. Соединительный блок
13. Реле стеклоочистителя
14. Приемник управления дверью
15. ЭБУ системы управления световым потоком фар
16. ЭБУ двигателя и ECT (A / T) ЭБУ двигателя (M / T)
17. Блок управления кондиционером
18. Дополнительный разъем (ЭБУ системы навигации)
19. ЭБУ блокировки переключения передач
20. Блок датчика подушки безопасности
21. ЭБУ навигации
22. Дополнительный блок предохранителей
23. RHD: ЭБУ системы защиты от кражи

Проблемы при оплате банковскими картами

Иногда при оплате банковскими картами Visa / MasterCard могут возникать трудности. Самые распространенные из них:

• На карте стоит ограничение на оплату покупок в интернет
• Пластиковая карта не предназначена для совершения платежей в интернет.
• Пластиковая карта не активирована для совершения платежей в интернет.
• Недостаточно средств на пластиковой карте.

Для того что бы решить эти проблемы необходимо позвонить или написать в техническую поддержку банка в котором Вы обслуживаетесь. Специалисты банка помогут их решить и совершить оплату.

Вот, в принципе, и все. Весь процесс оплаты книги в формате PDF по ремонту автомобиля на нашем сайте занимает 1-2 минуты.

Предохранители Тойота Авенсис: где находятся и как определить неисправность, распространенные причины поломок и пошаговая инструкция по заменеСсылка на основную публикацию

Если вы думаете, что электропроводка дома или квартиры нуждается в большей защите, чем электрооборудование автомобиля, то вы глубоко заблуждаетесь. Сети вашего транспорта также должны быть защищены от замыкания и перегрузки.

Напряжение, используемое для питания автомобильной техники, составляет от 12 до 24 В. Но, в случае замыкания, сила тока значительно увеличивается.

Сегодня на примере второго поколения Toyota Avensis разных годов выпуска (2004, 2005, 2006, 2007, 2008) мы рассмотрим электросхемы предохранителей и реле.

Под предохранителем понимают коммутационное электротехническое устройство, которое защищает электросеть от токов высокой силы и коротких замыканий.

Реле же это, проще говоря, своеобразный «переключатель». Но, не совсем обычный. Оно размыкает и замыкает разные участки электроцепи, при запрограммированных изменениях входных величин.

Схема предохранителей и реле Toyota Avensis

Если вы думаете, что электропроводка дома или квартиры нуждается в большей защите, чем электрооборудование автомобиля, то вы глубоко заблуждаетесь. Сети вашего транспорта также должны быть защищены от замыкания и перегрузки.

Напряжение, используемое для питания автомобильной техники, составляет от 12 до 24 В. Но, в случае замыкания, сила тока значительно увеличивается.

Сегодня на примере второго поколения Toyota Avensis разных годов выпуска (2004, 2005, 2006, 2007, 2008) мы рассмотрим электросхемы предохранителей и реле.

Под предохранителем понимают коммутационное электротехническое устройство, которое защищает электросеть от токов высокой силы и коротких замыканий.

Реле же это, проще говоря, своеобразный «переключатель». Но, не совсем обычный. Оно размыкает и замыкает разные участки электроцепи, при запрограммированных изменениях входных величин.

Блок предохранителей в моторном отсеке

Предохранительный блок в подкапотном пространстве:

1. Осветительные приборы для багажника, индивидуальное освещение зеркал, переключателя ДВС, дверных порогов;
2. Музыкальная система;
3. Специальные указатели, приборная панель, механизм рулевого управления, сигнал предупреждения, двойное запирание замков, брелок удаленного управления, интеллектуальный запуск;
4. Кондиционер, идентификационное кодовое значение, электрические механизмы подъема стекла, настройка положения кресел;
5. Распределенный и последовательный впрыск горючего;
6. Блок, управляющий электронным оборудованием салона;
7. Музыкальная система;
8. Запуск;
9. Электроуправление дроссельной заслонкой;
10. Кондиционер;
11. Вентиляционная система;
12. Омыватели фар;
13. Прогрев горючего;
14. Электроручник;
15. Электроусилитель руля;
16. Прогрев двигателя;
17. Бензонасос;
18. Старт-стоп;
19. Дополнительные отопители;
20. Электропривод кресел;
21. Лючок топливного бака;
22. Левые и правые фары.

Фото с точками подключения автосигнализации на автомобиль Toyota Vitz 2010 года выпуска

Разбор салона можно произвести по карте Старика на этой странице.

Подключение к аварийной сигнализации можно осуществить по минусу на кнопке аварийки или по плюсу непосредственно к проводам поворотов.

Повороты (-) – чёрный на кнопке аварийки.

На разъёме OBD подключаем контроль двигателя.

Тахометр – салатовый на разъёме OBD справа от рулевой колонки.

За бардачком слева подключаем концевики дверей и багажника, педаль тормоза, повороты, управление центральным замком. Там же можно осуществить блокировку провода бензонасоса.

Разъём 1 – двери, тормоз, багажник, повороты, бензонасос. Разъём 2 – центральный замок.

Концевики дверей (-) – красный (передний правый), голубой (передний левый), синий над красным (задние). Багажник (-) – голубой. Педаль тормоза (+) – зелёный. Повороты (+) – жёлтый и салатовый. Бензонасос (+) – чёрный.

Центральный замок (-) – коричневый (запирание) и зелёный (отпирание).

Подключаем силовые провода на разъёме замка зажигания для автозапуска.

+12 В – жёлтый, зажигание – красный, зажигание 2 – зелёный, асс – белый, стартер – чёрный.

Протягиваем провода под капот через штатное уплотнение справа от щитка приборов.

Переход из салона под капот. Вид из салона.

Переход из салона под капот. Вид под капотом.

Под капотом ставим концевик капота, сирену, датчик температуры.

Возможное место установки концевика капота – на планке под штатный болт крепления правого крыла.

источник

Расшифровка кодов неисправностей Авенсиса

В отличие от первого поколения Т22, во втором выпуске Т25 с 2004-2005 годов появились двузначные блинк-коды, которые можно прочитать при самодиагностике и сверить с таблицей выше или в руководстве пользователя.

Процедура самодиагностики выглядит так:

• находят разъем DLC1 под капотом авто;
• берут тонкую металлическую перемычку (например, проволоку);
• используя схему на защитной крышке коробки разъема, находят контакты TE1 и E1;
• устанавливают перемычку для соединения контактов;
• включают зажигание с выключенным отоплением/кондиционером;
• ждут мигания лампы Check Engine.

Число миганий обозначает код. Промежуток между двумя шифрами превышает 2 секунды. Между десятками и единицами — полторы. Интервал меньшего этого говорит об единицах.

Ошибка С1201: Тойота Авенсис

Часто встречается у авто выпуска 2006-2008 годов. Говорит о плохой работе дроссельной заслонки. Ремонт заключается в чистке заслонки и впускного коллектора.

Возникает при поломке модуля управления АКПП. В большинстве случаев требуется его замена.

Ошибка С1246

Говорит о неисправности датчика давления в главном цилиндре тормозной системы. Обычно связана с проблемами в контактах или поломкой системы АБС.

B2799 — неисправность Авенсис

Впервые эта ошибка начала возникать на модификации 1998 года. Связана она с поломкой катушки зажигания, замена которой важна.

Ошибка 23

В Тойотах 2007 года выпуска и младше обозначает проблемы в работе датчика температуры всасываемого воздуха. Чаще всего необходима его замена.

Toyota Avensis: ошибка P0037

Возникает, когда влага попадает в разъем датчика воздуха в цепи подогревателя лямбда-зонда. Без замены не обойтись. Бывает, что причина ошибки — банальное короткое замыкание.

Р0051 — код

Появляется при попадании влаги в подогреваемый кислородный датчик, в результате чего тот перегревается. Во многих случаях достаточно избавиться от влаги, и неполадка исчезнет.

Код Р0200

Говорит о неисправности проводки инжектора мотора, которую стоит проверить на целостность. Иногда виновна поломка блока управления силовым агрегатом.

Code P0556: Avensis

Свидетельствует о неполадке в контуре вакуумного усилителя тормозов. Обычно для устранения надо его подключить под впускным коллектором.

Code Р1049

Свидетельствует о неисправности внутренней цепи блока управления Valvematic. В большинстве случаев потребуется замена последнего.

Ошибка TRC VSC

Чаще всего причина кроется в плохом контакте. Если загораются совместно лампы TRC OFF и VSC, значит датчики на ведущих колесах неисправны. Зимой это может говорить о простом сбое бортового компьютера из-за морозов. Если горит еще и чек, то проблему стоит искать в моторе.

Ошибки климат контроля

Если автовладелец сталкивается с набором из кодов 21, 23, 24, 41, 46, то с максимальной вероятностью он столкнулся с подобной поломкой. Проверьте контакты и целостности проводки, работоспособности датчиков системы, которые склонны к выходу из строя.

Неисправности АБС: Авенсис 2

Появление ошибок 11, 12, 13 и 14 сигнализирует о подобных поломках. Особого внимания заслуживают контакты. Нужно тщательно проверить их, прежде, чем приступать к проверке самого блока.

Предохранители Avensis T220

Как и в большинстве машин, у Авенсис Т220 главные блоки находятся под капотом и внутри салона. Производитель предусмотрел возможность монтажа дополнительных блоков, с помощью которых можно будет управлять разным электрооборудованием. Под капотом можно увидеть такие блоки, как:

1. Главный находится около левого крыла;
2. Монтажный блок около радиатора;
3. Контроллер – слева вверху;
4. Реле омывателей расположилось вблизи цоколя правого осветительного прибора.

Внутри автомобиля местонахождение главного блока – это нижняя левая часть под рулевым колесом. Здесь же неподалеку установлены дополнительные устройства, помогающие управлять электрооборудованием. С их помощью водитель управляет подушками безопасности, подогревом сидений, противотуманками, центральным замком, а также многим другим.

Расшифровка предохранителей и реле в основных блоках

Из чего состоит монтажный блок, располагающийся вблизи двигателя? Это, непосредственно, реле и несколько предохранителей.

Компоненты релейной схемы:

1. R1 – муфта климат-контроля;
2. R2, R3, R8 – вентиляционная система;
3. R4 – управление ДВС;
4. R5 – световая оптика;
5. R6 – сигнальные оповещения;
6. R7 – стартер.

1. 1 – реле световой оптики;
2. 2 – электропитание реле запуска и вентиляционной системы радиатора;
3. 4 – генератор;
4. 5 – реле омывателей;
5. 6 – поворотные сигналы, аварийные световые сигналы, охранная система;
6. 7 – программа, помогающая управлять автоматической коробкой передач, двигателем, инжекторами;
7. 8 – габариты;
8. 9 – мультимедиа;
9. 10 – перемычки;
10. 11 – левый осветительный прибор;
11. 12 – цепь, по которой передается сигнальное оповещение;
12. 13 – приборы, освещающая оптика, встроенная внутри салона и багажника, охранная система;
13. 14 – правый осветительный прибор;
14. 15 – отопитель.

Расшифровка буквенных иконок:

1. AM1 – зажигание;
2. STOP – электропитание останавливающих сигнальных оповещений;
3. POWER – крышка люка, стеклоподъемники;
4. DOOR – дверной замок;
5. SEAT HTR – подогрев кресел;
6. FR FOG – противотуманки, расположенные спереди;
7. FR DEF – прогрев задних стекол;
8. ABS – антиблокировочная система тормозов;
9. H-LP CLN – омыватели;
10. FAN MAIN – вентиляционная система радиаторов;
11. HTR – печка;
12. RR DEF – подогрев задних стекол.

Цепи питания монтажного блока салона

Под защитой этих цепей находятся компоненты:

1. FR FOG;
2. SEAT HTR;
3. FR DEF;
4. Панель приборов, муфта климат-контроля, датчики по слежению за масляным уровнем, скоростным режимом, горючим. Отключение фар при сдавании назад, печка, обогрев, ручник, подогрев сидений, управление коробкой передач, антиблокировочной тормозной системой, двигателем и автосигнализацией;
5. Стеклоочистители;
6. Управление двигателем, антиблокировкой колес, коробкой передач, датчик слежения за объемом тормозной жидкости, масляным давлением, зарядом АКБ;
7. Дверной замок;
8. Управление двигателем, коробкой передач, отключение противотуманок, прогрев стекла, питание печки;
9. Автомат КПП, двигатель;
10. Поворотники;
11. Электроприводная система зеркал заднего обзора, прикуриватель, мультимедиа, система безопасности;
12. Реле вентиляционной системы радиатора;
13. Стоп-сигналы;
14. Управление двигателем, коробкой передач.

Заключение

Все три поколения Тойота Авенсис, несмотря на год выпуска, (1998, 1999, 2004-2006, 2007-2008) имеют по паре головных предохранительных блоков. Их месторасположение – это салон и подкапотное пространство. Конечно, имеются некоторые отличия по их монтажу для разных моделей.

Источник статьи: http://yatoyota.ru/modeli/avensis/tojota-avensis-shemy-predohranitelej

• Рено лагуна схема установка ремня генератора
• Ход педали тормоза тойота королла
• Рено лагуна схема предохранителей под капотом
• Характерные неисправности тормозов автомобилей
• Схема тормозов опель омега

Все про машины 2021 Внимание! Информация, опубликованная на сайте, носит исключительно ознакомительный характер и не является рекомендацией к применению. Источник статьи: http://avtoehlektrika.ru/oborudovanie/rele-benzonasosa-tojota-avensis-1998-gde-ustanovleno.html

Источник статьи: http://avtoehlektrika.ru/oborudovanie/rele-benzonasosa-tojota-avensis-1998-gde-ustanovleno.html
