Предохранители и реле renault megane scenic i (ja), 1999

Блоки с предохранителями и реле под капотом

Предохранители находится рядом с аккумулятором, с левой стороны.

p, blockquote 8,0,0,0,0 —>

1. 40А — Электродвигатель омывателя фар
2. 30А — АБС
3. 30А — ABS
4. 40A — Электровентилятор системы охлаждения двигателя левый
5. 40A — Электровентилятор системы охлаждения двигателя правый
6. 30А — Система впрыска либо предпусковой подогрев дизельного двигателя (70 А)
7. 70А — Реле включения электрообогревателя ветрового стекла
8. 60А — «+» до замка зажигания с противоугонной системой
9. 60А — Реле после замка зажигания
10. 60А — «+» аккумуляторной батареи, салон
11. 60А — Центральная консоль
12. 60А — Отключение потребителей электроэнергии

Элементы реле располагаются отдельно.

Audi A4 Club

Каждый электрический прибор в автомобиле нуждается только в определенном, точно установленном количестве тока. В соответствии с этим потреблением тока в данной электрической цепи, естественно, было определено поперечное сечение его провода. Если потребление тока в этой электрической цепи возрастает, например, за счет подключенного дополнительно потребителя или в результате короткого замыкания, то провод перегружается. При этом провод разогревается или даже накаливается, если вовремя не будет прервана подача тока. Именно это делают предохранители.

Для того чтобы ваш Audi A4 при появлении дефекта не оказался полностью обесточенным, в различные электрические цепи интегрированы предохранители. Хотя электрические цепи между аккумулятором, генератором, стартером и замком зажигания предохранителями не контролируются. Замена предохранителей Если должен быть заменен один из штекерных предохранителей, то для этих целей вы можете воспользоваться маленькими пластмассовыми щипцами, которые прикреплены к крышке коробки с предохранителями (на левой торцевой стороне приборной доски)

Обратите внимание на то, что в Audi A4 стоят предохранители меньшего размера (миниатюрные плавкие), чем в предшествующих моделях. Если новый предохранитель сразу перегорит, выясните, может быть, поставлен слишком слабый предохранитель

Если это не так, то по таблице предохранителей определите подключенные потребители и проверьте их по одному. В этом вам поможет соответствующая электрическая схема. В сомнительном случае отключите все потребители и снова поочередно подключите. Потребитель, при подключении которого перегорит предохранитель, был неисправен. Дополнительные предохранители При определенной расширенной комплектации на 8-местной опоре дополнительных реле слева под приборной доской размещаются вспомогательные предохранители. При этом чаще всего речь идет о так называемых термопредохранителях. Это предохранители, которые при перегрузке электрической цепи на определенное время прерывают поток тока, а затем снова восстанавливают соединение.

Внутри в облицовке (3) левой торцевой стороны приборной доски в зажиме находятся маленькие пластмассовые щипцы (2) для того, чтобы вынимать предохранители, и кривошип (4) для аварийного управления раздвижной крышей. На рисунке показано размещение предохранителей в коробке (1).

Таблица предохранителей В коробке предохранителей

№	Подключенные потребители	Амперы
1	Обогреваемые сопла для омывания стекол	5
2	Указатели поворотов	5
3	Фонарь для освещения ящика для перчаток, освещение приборной доски, система очистки фар	5
4	Фонарь для освещения номерного знака	5
5	Контрольные лампочки в комбинированном приборе	5
6	Центральный замок	5
7	Система антиблокировки	15
8	Телефон
9	Нет	–
10	Нет	–
11	Система регулировки скорости	5
12	Диагностика подачи электропитания	10
13	Огни стоп-сигнала	10
14	Фонари для освещения салона	10
15	Комбинированный прибор, блоки управления	10
16	Блок управления ABS	5
17	Обогрев барабана дверного замка	10
18	Фара дальнего света справа	10
19	Фара дальнего света слева	10
20	Фара ближнего света справа, двигатель для установки угла наклона фары справа	10
21	Фара ближнего света слева, двигатель для установки угла наклона фары слева	10
22	Задний фонарь и стояночный свет справа	5
23	Задний фонарь и стояночный свет слева	5
24	Система омывания/очищения стекол	25
25	Нагнетатель воздуха, климатическая установка	30
26	Обогрев заднего стекла, обогрев зеркал	30
27	Нет	–
28	Топливный насос	15
29	Управление зажиганием/впрыском	20
30	Нет	–
31	Фонари заднего хода, блоки управления	15
32	Управление зажиганием/впрыском	15
33	Прикуриватель	15
34	Управление зажиганием/впрыском	15
35	Розетка для сцепления прицепа	30
36	Противотуманные фары, задние противотуманные фонари	15
37	Радио, телефон	20
38	Фонарь для освещения багажника	15
39	Система аварийной сигнализации	15
40	Рожок звукового сигнала	25
41	Гидравлический модуль ABS	25
42	Нет	–
43	Нет	–
44	Обогреваемые сиденья	30

На 8-местной дополнительной опоре

В дополнительном гнезде	Подключенные потребители	Амперы
18	Гидравлический насос ABS	50
19	Электрический вентилятор радиатора	40
21	Катушка реле вентилятора радиатора	5
22	Стеклоподъемник сзади с электроприводом	30*
23	Стеклоподъемник впереди с электроприводом	30*
24	Центральный замок и сигнальная противоугонная система	15*

*Автоматический выключатель

Моторного отсека

Предохранители расположены рядом с аккумулятором с левой стороны.

Описание

1. 40А — Электродвигатель омывателя фар
2. 30А — АБС
3. 30А — АБС
4. 40А — Левый электровентилятор системы охлаждения двигателя
5. 40А — Правый электровентилятор системы охлаждения двигателя
6. 30А — Система впрыска или подогрев дизельного двигателя (70 А)
7. 70А — Реле включения электрического обогревателя лобового стекла
8. 60А — «+» перед замком зажигания с противоугонной системой
9. 60А — Реле после зажигания
10. 60А — внутренний «+» аккумулятор
11. 60A — центральная консоль
12. 60А — Отключение потребителей электроэнергии

Элементы реле размещены отдельно.

Блок под капотом рено лагуна 2

Основной блок в моторном отсеке находится рядом с аккумулятором.

p, blockquote 6,0,0,0,0 —>

p, blockquote 7,0,0,0,0 —>

Схема

p, blockquote 8,0,0,0,0 —>

p, blockquote 9,0,1,0,0 —>

Расшифровка

p, blockquote 10,0,0,0,0 —>

Предохранители

p, blockquote 11,0,0,0,0 —>

1	(7,5А) Автоматическая коробка передач
2	—
3	(30А) Управление двигателем
4	(5А/15А) Автоматическая коробка передач
5	(30А) Реле вакуумного насоса усилителя тормозов (F4Rt)
6	(10А) Управление двигателем
7	—
8	—
9	(20А) Система кондиционирования
10	(20А/30А) Антиблокировочная система тормозов/ система курсовой устойчивости
11	(20А/30А) Звуковой сигнал(ы)
12	—
13	(70А) Нагреватели охлаждающей жидкости — если есть
14	(70А) Нагреватели охлаждающей жидкости — если есть
15	(60А) Управление электродвигателем вентилятора системы охлаждения
16	(40А) Омыватели фар, обогреватель заднего стекла, многофункциональный блок управления
17	(40А) Антиблокировочная система тормозов/ система курсовой устойчивости
18	(70А) Комбинированный переключатель, система освещения в дневное время, многофункциональный блок управления
19	(70А) Отопитель/ кондиционер, многофункциональный блок управления
20	(60A) Реле контроля силы тока аккумуляторной батареи (некоторые модели), комбинированный переключатель (некоторые модели), лампы системы освещения в дневное время, многофункциональный блок управления
21	(60A) Электропривод сидений, многофункциональный блок управления, блок предохранителей/ реле, центральная консоль, люк
22	(80A) Обогреватель лобового стекла (некоторые модели)
23	(60A) Очиститель лобового стекла, стояночный тормоз с электроприводом

p, blockquote 12,0,0,0,0 —>

1. Реле нагреватель охлаждающей жидкости
2. Реле электродвигателя вентилятора системы охлаждения (без кондиционера)
3. Не используется
4. Не используется
5. Реле вакуумного насоса усилителя тормозов
6. Реле топливного насоса
7. Реле системы подогрева дизельного топлива
8. Реле блокировки подачи топлива
9. Реле малой скорости вентиляторов кондиционера
10. Реле вентиляторов кондиционера
11. Реле термоплунжера 2

p, blockquote 13,0,0,0,0 —>

1. Не используется
2. Реле малой скорости вентиляторов кондиционера
3. Не используется
4. Не используется
5. Не используется
6. Реле топливного насоса
7. Реле подогревателя (система вентиляции топливных газов)
8. Реле бензонасоса
9. Реле малой скорости вентиляторов кондиционера
10. Реле электродвигателя вентилятора с кондиционером
11. Не используется

p, blockquote 15,0,0,0,0 —>

Предохранители и реле в салоне

Данный блок расположен в левой нижней части приборной панели.

На обратной тороне крышки будет нанесено актуальное описание схемы и запасные предохранители.

Схема

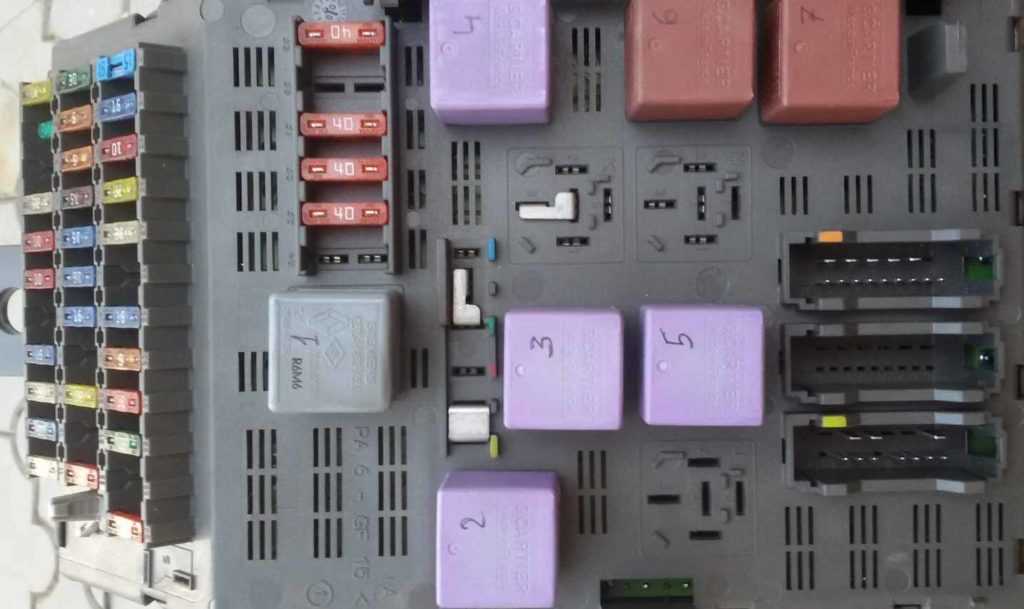

Полная фотография блока

Фото — схема

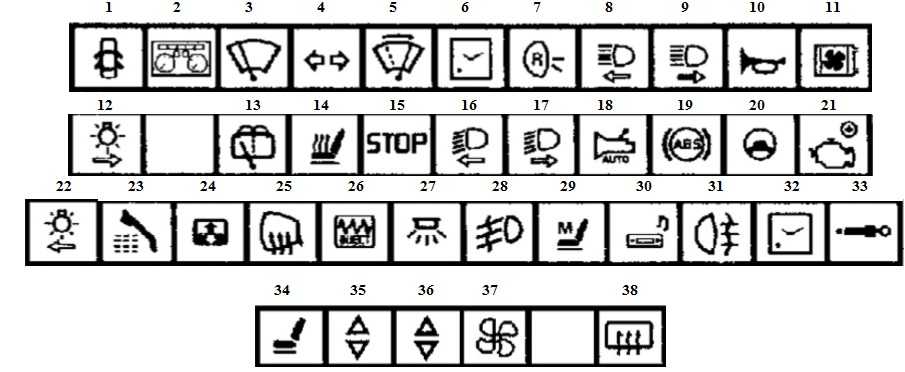

Обозначение

1	25А Центральный замок
2	15А Приборный щиток/ подушка безопасности/ преднатяжители ремней безопасности /декодер/ охранная сигнализация/ запоминающее устройство положения сиденья водителя
3	25А Электродвигатели очистителя и омывателя ветрового стекла
4	15А Указатели поворотов/ Аварийная сигнализация
5	25А Реверс электромагнитного торможения электродвигателя очистителя ветрового стекла
6	10А Часы/ запоминающие устройства электронных блоков и радиоприемника/электропривод зеркал заднего вида/ сирена сигнализации
7	10А Фонари заднего хода (для моделей с автоматической коробкой передач)
8	15А Дальний свет левой фары
9	15А Дальний свет правой фары
10	25А Звуковой сигнал
11	20А Электровентилятор системы охлаждения двигателя
12	10А Правый габаритный фонарь /зуммер-сигнализатор о невыключенном освещении/ подсветка щитка приборов /регулятор яркости подсветки щитка приборов/ реле переключения «день-ночь» /блок контроля исправности ламп
13	20А Электродвигатель очистителя заднего стекла/ обогреватель заднего стекла/ электрический обогреватель ветрового стекла/ фонари заднего хода/ зуммер — сигнализатор о невыключенном освещении /органы управления отопителем
14	20А Обогреватели сидений
15	15А Стоп-сигналы/ круиз-контроль/ реле-прерыватель указателей поворота и аварийной сигнализации/ блок контроля исправности ламп
16	15А Ближний свет левой фары/ дистанционный корректор света фар
17	15А Ближний свет правой фары
18	5А Автоматическая коробка передач
19	5А АБС
20	5А Адаптивный гидроусилитель рулевого управления
21	30А «+» после замка зажигания
22	10А Левый задний габаритный огонь/ освещение/ блок контроля исправности ламп
23	5А Мобильный телефон
24	30А Электродвигатель привода люка крыши
25	10А Электрообогрев боковых зеркал заднего вида
26	2А Система впрыска
27	15А Плафоны освещения салона и багажника/ выключатель системы безопасности детей/ охранная сигнализация
28	25А Противотуманные фары
29	25А Запоминающее устройство положения сиденья водителя
30	20А Радиоприемник/ органы управления отопителем/ предохранитель прикуривателя рено лагуна 1.
31	10А Задний противотуманный фонарь
32	10А Подсветка часов и табло/охранная сигнализация/ запоминающее устройство положения сиденья водителя
33	15А Амортизаторы переменной жесткости
34	40А Электропривод сиденья пассажира
35	40А Электрический стеклоподъемник двери пассажира
36	40А Электрический стеклоподъемник двери водителя
37	50А Система кондиционирования воздуха
38	40А Обогреватель заднего стекла

Предохранители Меган 2 под капотом

Для упрощения конструкции блока, модуль разделен на три части. Расположение в моторном отсеке также не меняется. Деталь следует искать возле батареи.

Силовые предохранители на авто с 2006 года монтируются на плюсовой клемме АКБ.

Здесь проходят силовые жилы нагруженного оборудования и агрегатов, обеспечивающих работоспособность установки.

Второй модуль устанавливается под аккумулятором. Чтобы добраться к нему, потребуется демонтировать АКБ и его кожух крепления.

Третий элемент конструкции смонтирован скрытно – в корпусе основного блока предохранителей, находится вставка с защитными элементами силовых цепей.

Расположение все электронных блоков управления

Обозначение

p, blockquote 5,0,0,0,0 —>

1. Компьютер ABS и системы динамической стабилизации
2. Компьютер системы впрыска топлива
3. Аккумуляторная батарея
4. Компьютер автоматической коробки передач
5. CD – чейнжер
6. Считывающее устройство карты РЕНО
7. Центральный коммутационный блок
8. Компьютер кондиционера
9. Радио- и навигационное оборудование
10. Центральный дисплей
11. Блок управления стеклоподъемниками
12. Компьютер синтезатора речи
13. Датчик бокового удара
14. Компьютер подушек безопасности
15. Панель приборов
16. Компьютер блокировки рулевого колеса
17. Центральный блок салона
18. Корректор сигнальных ламп разряда батареи
19. Компьютер запоминания регулировок положения сиденья водителя
20. Компьютер системы облегчения парковки

Блоки с предохранителями и реле под капотом

Предохранители находится рядом с аккумулятором, с левой стороны.

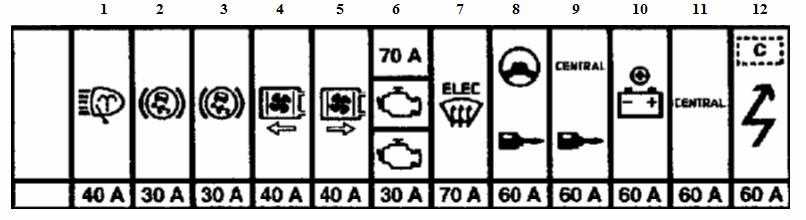

Схема

Описание

1. 40А — Электродвигатель омывателя фар
2. 30А — АБС
3. 30А — ABS
4. 40A — Электровентилятор системы охлаждения двигателя левый
5. 40A — Электровентилятор системы охлаждения двигателя правый
6. 30А — Система впрыска либо предпусковой подогрев дизельного двигателя (70 А)
7. 70А — Реле включения электрообогревателя ветрового стекла
8. 60А — «+» до замка зажигания с противоугонной системой
9. 60А — Реле после замка зажигания
10. 60А — «+» аккумуляторной батареи, салон
11. 60А — Центральная консоль
12. 60А — Отключение потребителей электроэнергии

Элементы реле располагаются отдельно.

Блоки с предохранителями и реле под капотом

Предохранители находится рядом с аккумулятором, с левой стороны.

p, blockquote 3,0,0,0,0 —>

p, blockquote 4,0,0,0,0 —>

Схема

p, blockquote 5,0,1,0,0 —>

p, blockquote 6,0,0,0,0 —>

Описание

p, blockquote 8,0,0,0,0 —>

1. 40А — Электродвигатель омывателя фар
2. 30А — АБС
3. 30А — ABS
4. 40A — Электровентилятор системы охлаждения двигателя левый
5. 40A — Электровентилятор системы охлаждения двигателя правый
6. 30А — Система впрыска либо предпусковой подогрев дизельного двигателя (70 А)
7. 70А — Реле включения электрообогревателя ветрового стекла
8. 60А — «+» до замка зажигания с противоугонной системой
9. 60А — Реле после замка зажигания
10. 60А — «+» аккумуляторной батареи, салон
11. 60А — Центральная консоль
12. 60А — Отключение потребителей электроэнергии

Элементы реле располагаются отдельно.

p, blockquote 9,0,0,0,0 —>

p, blockquote 10,1,0,0,0 —>

Где находится БП и его схема

На всех поколениях Renault Megane применяется электрическая проводка с двумя раздельными блоками предохранителей. Один из них расположен в нижней части панели приборов в районе колена левой ноги водителя. Второй — установлен в подкапотном пространстве.

Салонный блок

Расположение предохранителей салонного блока на автомобилях Меган 1, 2 и 3 могут отличаться.

Megane I

Доступ к салонному блоку этого автомобиля осуществляется через съемную пластиковую крышку. На машинах могут быть два типа блоков — стандартный и расширенный. Внешне они почти идентичны, разница лишь в расположении и номинале плавких вставок.

На фото описаны назначения предохранителей.

Megane II

Блок предохранителей в салоне Рено Меган 2 находится под большой крышкой, расположенной под рулем и левее. Обозначения предохранителей, их номинал, запасные вставки и щипцы размещены на крышке.

В этом блоке размещены, например, предохранители вентилятора печки (позиция С, 30 А) и прикуривателя (позиция V, 15 А). По отзывам ряда владельцев, на машинах могут быть перепутаны местами предохранители V и G. Во время вынимания детали штатной магнитолы она сбросит настройки и при включении попросит ввести код, который поставляется вместе с документацией на автомобиль. Кроме этих предохранителей, в блоке стоят элементы, указанные на фото ниже.

Megane III

В монтажном блоке салона автомобиля Рено Меган 3 расположены предохранители и несколько реле. Среди предохранителей имеется 40-амперная вставка для обогрева заднего стекла (позиция F42). На схеме ниже приведена максимальная раскладка вставок. В нижней части имеются два разъема для подачи напряжения от бортовой сети (ко всем подключен положительный полюс батареи). В реальности в автомобилях заполнены далеко не все ячейки.

В блоке могут быть установлены реле.

Номер	Ток, А	Назначение
a	70	Подача питания без отключения во время пуска мотора
b	70	Подача питания с отключением во время пуска мотора
C	40	Обогрев стекла
D	20	Звуковой сигнал в руле

Дополнительно на Меган 3 применяется реле, отвечающее за подачу напряжения с положительной клеммы аккумулятора при работающем моторе. Это реле, рассчитанное на ток до 40 А, вмонтировано под передним пассажирским сидением. При установке штатного дополнительного обогревателя на блок управления климатом в салоне устанавливаются два дополнительных реле — на 40 и 70 А.

Megane I

Блок первого поколения машин самый маленький по размерам. Схема расположения и расшифровка предохранителей приведены на фото.

Megane II

Блок в моторном отсеке располагается под местом установки 12-вольтовой батареи и контроллера управления электрическими цепями автомобиля. Конструкция этого блока зависит от года выпуска машины так называемой фазы — фаза 1 выпускалась до 2006 года, 2 — с 2006 по 2009. Примером может служить место расположения предохранителя обогрева заднего стекла в блоках машин разных фаз, при этом номинал предохранителя неизменен и составляет 30 А.

Ниже на фото в таблицах приведено описание и расшифровки предохранителей в разных фазах.

Megane III

Для этой машины характерно размещение плавких вставок и реле по разным местам моторного отсека. Под капотом предохранители стоят в двух группах — в основном блоке (состоящем, в свою очередь, из двух частей) и дополнительном, в котором установлены силовые предохранители. Фактически под капотом Мегана 3 хэтчбек стоят три различных блока.

Назначение предохранителей приведено в таблицах на фото.

Именно в основном блоке стоит предохранитель, отвечающий за работу стартера (позиция 19, номинал 25 А). Деталь 21 (на 20 А) защищает сразу несколько цепей — бензонасоса, катушек зажигания и системы подачи сжиженного газа (опция). Под основным блоком стоит плата расширения, на которой также установлены реле и предохранители.

Дополнительный блок стоит за аккумулятором автомобиля.

Рядом с этим блоком имеется отдельный модуль, служащий для отключения батареи при высоких перегрузках. В нем расположены два больших предохранителя для стартера и генератора (по 300 А для дизеля и 190 А для бензинового мотора). При выходе их из строя модуль меняется целиком, отдельной замене подлежит только маленький предохранитель, обозначенный на схеме как F7.

Общая схема модуля

Схема расположения предохранителей в модуле одинакова как для Рено Меган 3 с дизелем, так и с бензиновым двигателем.

На радиаторе отдельно установлено реле для включения приводов вентиляторов, рассчитанное на ток до 70 А.

Блок под капотом рено лагуна 2

Основной блок в моторном отсеке находится рядом с аккумулятором.

p, blockquote 6,0,0,0,0 —>

p, blockquote 7,0,0,0,0 —>

Схема

p, blockquote 8,0,0,0,0 —>

p, blockquote 9,0,1,0,0 —>

Расшифровка

p, blockquote 10,0,0,0,0 —>

Предохранители

p, blockquote 11,0,0,0,0 —>

1	(7,5А) Автоматическая коробка передач
2	—
3	(30А) Управление двигателем
4	(5А/15А) Автоматическая коробка передач
5	(30А) Реле вакуумного насоса усилителя тормозов (F4Rt)
6	(10А) Управление двигателем
7	—
8	—
9	(20А) Система кондиционирования
10	(20А/30А) Антиблокировочная система тормозов/ система курсовой устойчивости
11	(20А/30А) Звуковой сигнал(ы)
12	—
13	(70А) Нагреватели охлаждающей жидкости — если есть
14	(70А) Нагреватели охлаждающей жидкости — если есть
15	(60А) Управление электродвигателем вентилятора системы охлаждения
16	(40А) Омыватели фар, обогреватель заднего стекла, многофункциональный блок управления
17	(40А) Антиблокировочная система тормозов/ система курсовой устойчивости
18	(70А) Комбинированный переключатель, система освещения в дневное время, многофункциональный блок управления
19	(70А) Отопитель/ кондиционер, многофункциональный блок управления
20	(60A) Реле контроля силы тока аккумуляторной батареи (некоторые модели), комбинированный переключатель (некоторые модели), лампы системы освещения в дневное время, многофункциональный блок управления
21	(60A) Электропривод сидений, многофункциональный блок управления, блок предохранителей/ реле, центральная консоль, люк
22	(80A) Обогреватель лобового стекла (некоторые модели)
23	(60A) Очиститель лобового стекла, стояночный тормоз с электроприводом

1. Реле нагреватель охлаждающей жидкости
2. Реле электродвигателя вентилятора системы охлаждения (без кондиционера)
3. Не используется
4. Не используется
5. Реле вакуумного насоса усилителя тормозов
6. Реле топливного насоса
7. Реле системы подогрева дизельного топлива
8. Реле блокировки подачи топлива
9. Реле малой скорости вентиляторов кондиционера
10. Реле вентиляторов кондиционера
11. Реле термоплунжера 2

1. Не используется
2. Реле малой скорости вентиляторов кондиционера
3. Не используется
4. Не используется
5. Не используется
6. Реле топливного насоса
7. Реле подогревателя (система вентиляции топливных газов)
8. Реле бензонасоса
9. Реле малой скорости вентиляторов кондиционера
10. Реле электродвигателя вентилятора с кондиционером
11. Не используется

p, blockquote 15,0,0,0,0 —>

Блок под капотом рено лагуна 2

Основной блок в моторном отсеке находится рядом с аккумулятором.

Расшифровка

Предохранители

p, blockquote 11,0,0,0,0 —>

1	(7,5А) Автоматическая коробка передач
2	—
3	(30А) Управление двигателем
4	(5А/15А) Автоматическая коробка передач
5	(30А) Реле вакуумного насоса усилителя тормозов (F4Rt)
6	(10А) Управление двигателем
7	—
8	—
9	(20А) Система кондиционирования
10	(20А/30А) Антиблокировочная система тормозов/ система курсовой устойчивости
11	(20А/30А) Звуковой сигнал(ы)
12	—
13	(70А) Нагреватели охлаждающей жидкости — если есть
14	(70А) Нагреватели охлаждающей жидкости — если есть
15	(60А) Управление электродвигателем вентилятора системы охлаждения
16	(40А) Омыватели фар, обогреватель заднего стекла, многофункциональный блок управления
17	(40А) Антиблокировочная система тормозов/ система курсовой устойчивости
18	(70А) Комбинированный переключатель, система освещения в дневное время, многофункциональный блок управления
19	(70А) Отопитель/ кондиционер, многофункциональный блок управления
20	(60A) Реле контроля силы тока аккумуляторной батареи (некоторые модели), комбинированный переключатель (некоторые модели), лампы системы освещения в дневное время, многофункциональный блок управления
21	(60A) Электропривод сидений, многофункциональный блок управления, блок предохранителей/ реле, центральная консоль, люк
22	(80A) Обогреватель лобового стекла (некоторые модели)
23	(60A) Очиститель лобового стекла, стояночный тормоз с электроприводом

p, blockquote 12,0,0,0,0 —>

1. Реле нагреватель охлаждающей жидкости
2. Реле электродвигателя вентилятора системы охлаждения (без кондиционера)
3. Не используется
4. Не используется
5. Реле вакуумного насоса усилителя тормозов
6. Реле топливного насоса
7. Реле системы подогрева дизельного топлива
8. Реле блокировки подачи топлива
9. Реле малой скорости вентиляторов кондиционера
10. Реле вентиляторов кондиционера
11. Реле термоплунжера 2

p, blockquote 13,0,0,0,0 —>

1. Не используется
2. Реле малой скорости вентиляторов кондиционера
3. Не используется
4. Не используется
5. Не используется
6. Реле топливного насоса
7. Реле подогревателя (система вентиляции топливных газов)
8. Реле бензонасоса
9. Реле малой скорости вентиляторов кондиционера
10. Реле электродвигателя вентилятора с кондиционером
11. Не используется

Расположение все электронных блоков управления

Схема

Обозначение

1. Компьютер ABS и системы динамической стабилизации
2. Компьютер системы впрыска топлива
3. Аккумуляторная батарея
4. Компьютер автоматической коробки передач
5. CD — чейнжер
6. Считывающее устройство карты РЕНО
7. Центральный коммутационный блок
8. Компьютер кондиционера
9. Радио- и навигационное оборудование
10. Центральный дисплей
11. Блок управления стеклоподъемниками
12. Компьютер синтезатора речи
13. Датчик бокового удара
14. Компьютер подушек безопасности
15. Панель приборов
16. Компьютер блокировки рулевого колеса
17. Центральный блок салона
18. Корректор сигнальных ламп разряда батареи
19. Компьютер запоминания регулировок положения сиденья водителя
20. Компьютер системы облегчения парковки

Схема предохранителей

На фото выше представлена схема подкапотного монтажного блока авто 2000 г выпуска модификации классик. Подобные блоки монтируются и на версиях 1997-1998 годов производства. Здесь разделено обозначение на цифровое и буквенное. Под номерами 1, 2 находятся предохранители. Буквенные кодировки присвоены реле.

В салоне конструкция панели сложнее. Здесь отдельно выведены предохранители. Это сделано по причине их большого количества.

Под основным блоком присутствует малый (максимальная комплектация). Здесь также расположены предохранители. Всего элементов 6 штук, но в отдельных версиях количество доходит до 9.

За основной частью монтируется блок реле. Модуль содержит переключатели магистралей салонного оборудования и головной оптики.
