Ford kuga ii (2012-2019)

Блок под капотом

Находит в левой части подкапотного пространства и закрыт защитной крышкой.

Как снять крышку блока предохранителей

Для того что бы снять крышку блока предохранителей под капотом ford kuga 2, надо найти с задней стороны соответствующие фиксаторы — защелки.

Далее просто потянуть от себя и вверх. На внутреннюю сторону крышки будет нанесена актуальная схема блока.

Фото — пример

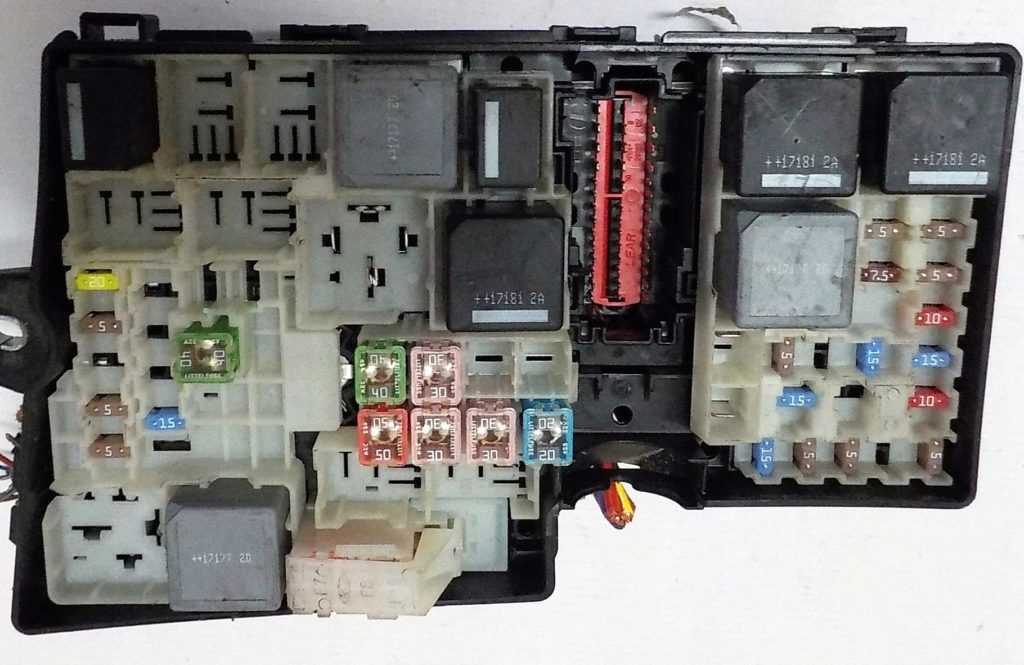

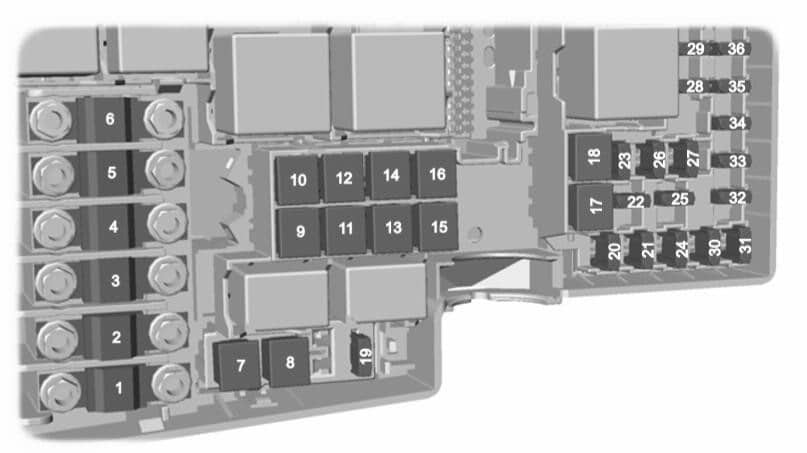

Схема

Описание

F1 Резерв
F2 Резерв
F3 Резерв
F4 Резерв
F5 Резерв
F6 Резерв
F7 40А Антиблокировочная система тормозов, управление системой динамической стабилизации
F8 30А Электронная система динамической стабилизации
F9 20А Омыватели фар
F10 40А Электродвигатель вентилятора отопителя
F11 30А Модуль качества напряжения, блок управления системами кузова
F12 30А Модуль управления силовым агрегатом
F13 30А Реле стартера
F14 40А Правая сторона обогреваемого ветрового стекла
F15 20А Передний прикуриватель, дополнительные гнезда электропитания
F16 40А Левая цепь обогреваемого ветрового стекла
F17 20А Дополнительный отопитель
F18 Резерв
F19 5А Антиблокировочная система тормозов, управление системой динамической стабилизации
F20 15А Звуковой сигнал
F21 5А Выключатель стоп-сигналов
F22 15А Система мониторинга аккумуляторной батареи
F23 5А Соленоиды реле
F24 5А Управление освещением
F25 Резерв
F26 5А Питание катушки реле системы управления двигателем (автомобили с бензиновыми двигателями)
F26 15А Питание катушки реле системы управления двигателем (автомобили с дизельным двигателем), система управления коробкой передач (автомобили с дизельным двигателем)
F27 15А Муфта компрессора системы кондиционирования
F28 5А Система адаптивного круиз-контроля (автомобили с системой авто-старт-стоп)
F29 25А Обогреватель заднего стекла кузова
F30 Резерв
F31 Резерв
F32 15А Модуль управления двигателем
F33 10А Модуль управления двигателем
F34 10А Модуль управления двигателем
F35 15А Модуль управления двигателем
F36 5А Активные жалюзи радиатора
F37 5А Питание индикатора отключения надувной подушки безопасности пассажира
F38 5А Модуль управления двигателем, модуль управления коробкой передач
F39 5А Фары, коррекция наклона света фар
F40 5А Электрический усилитель рулевого управления
F41 20А Блок управления системами кузова
F42 15А Очиститель заднего стекла
F43 15А Фары
F44 5А Система адаптивного круиз-контроля (автомобили без системы авто-старт-стоп)
F45 10А Обогреваемый распылитель омывателя
F46 40А Автоматический режим работы стеклоочистителя
F47 Резерв
F48 15А Испаритель дизельного топлива
R1 Резерв
R2 Реле звукового сигнала
R3 Реле испарителя дизельного топлива
R4 Резерв
R5 Резерв
R6 Резерв
R7 Силовое реле — Антиобледенитель ветрового стекла
R8 Резерв
R9 Реле Омывателей фар
R10 Реле стартера
R11 Муфта компрессора системы кондиционирования — реле
R12 Силовое реле — Вентилятор системы охлаждения
R13 Вентилятор обогревателя  — мини реле
R14 Реле системы управления двигателем
R15 Силовое реле — Обогреватель заднего стекла
R16 Силовое реле — Зажигание

Руководство Форд Куга 2

Нужно больше информации про ремонт и обслуживание Ford Kuga 2 ? Изучите данное руководство «скачать» либо этот материал. А если остались вопросы, задавайте их в комментарии.

Для тех , кто привык пользоваться обычными печатными изданиями , рекомендуем купить руководства по ремонту автомобилей в крупнейших магазинах России и Украины

Магазины автолитературы :

Ваш автомобиль имеет блок предохранителей, расположенный в моторном отсеке и крепящийся к положительному штырю аккумуляторной батареи. Этот блок содержит несколько предохранителей сильного тока. Если требуется произвести замену предохранителей сильного тока, обратитесь к официальному дилеру.

Блок предохранителей в моторном отсеке

Блок предохранителей моторного отсека содержит предохранители сильного тока, которые защищают основные электрические системы вашего автомобиля от перегрузок.

Когда вы отсоединяете и повторно присоединяете аккумуляторную батарею, необходимо перезагрузить некоторые функции. Поднимите спусковой рычаг на задней части крышки, чтобы снять её.

Рассмотрены автомобили Ford Kuga 2, Ford Escape 2013, 2014, 2015, 2016, 2017, 2018, 2019 года выпуска.

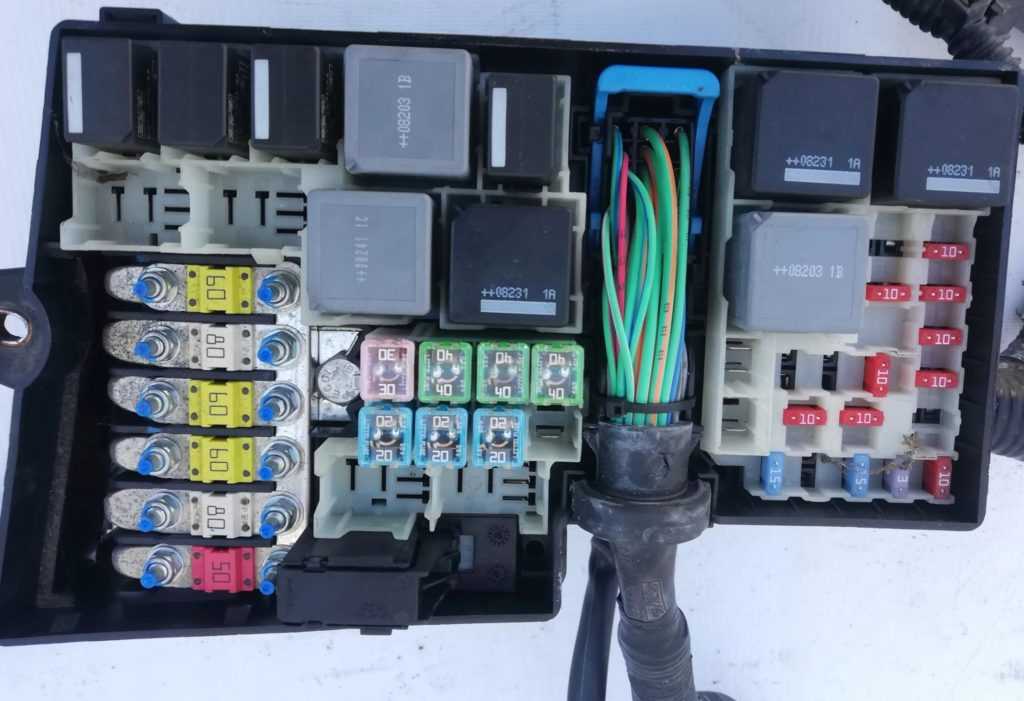

блок предохранителей в моторном отсеке.

для доступа к предохранителям и реле необходимо отжать фиксаторы и снять крышку.

схема расположения предохранителей и реле в блоке под капотом Ford Kuga 2.

Доброго времени суток!На днях перегорел у меня предохранитель прикуривателя. Ну как перегорел… Я его сам спалил по глупости.До этого я заметил, что прикуриватель перестал нагреваться до красна и стал отщелкивать раньше времени. Виной тому ослабление металлических лапок в гнезде прикуривателя. Решил я эти лапки немного зажать, под рукой оказался ключ от квартиры))) И вот полез я им в прикуриватель! эти лапы зажимать, с полной уверенностью, что они припаяны к массе, но не к плюсу. Ах как я ошибался.

Только поднес ключ и сразу пошел дымок %-)). Спонтанно вырвался мат. А так как валить не на кого, пришлось обматерить себя Взял букварь, нашел где находится предохранитель, полез смотреть. Он расположен справа в моторном отсеке (рядом с корпусом воздушного фильтра).Не сломайте пластиковую крышку с защелкой.

Да, так и есть, усы преда перегорели.Встал вопрос о заказе нового. Финис номер оригинала Ford 3 819 188. Полез на сайт автодока посмотреть цену. Нехило, один предохранитель 350 руб.

Решил посмотреть заменыTesla FJ1620A

Уже лучше — 110 руб. В три раза дешевле.

Смотрим дальшеNORD YADA 901810

Хм. Чет совсем дешево — 30 рублей. Подозрительно.

И напоследок HYUNDAI/KIA 9182038000

150 рублей.Ну думаю Хумдай фигню ставить не будет. Заказал его.

Теперь сравним два предохранителя Ford и HYUNDAI

Оригинал Ford — это предохранитель фирмы LITTELFUSEВот он

Видим совершенно идентичные предохранители.Ford 350 рублей, Хендэ 150 рублей.

Остается лишь вопрос. Кем себя возомнил Форд, чтобы ставить такие цены на мелкие запчасти. Цены на уровне мерседес и БМВ.Пластиковые клипсы у Форда самые дорогие, дороже Вага точно. Металлические крепления дороже, чем у других. />Короче ценообразованием на запчасти в Форде занимаются жлобы, которые дерут народ на мелкотне. И это печально.А прикуриватель заработал)

Цена вопроса: 150 ₽ Пробег: 92000 км

Точки подключения автосигнализации на Ford Focus 2006-2009

На замке зажигания берём силовые провода. 12 Вольт — красный Зажигание — зелёно/жёлтый Стартер — серо/красный АСС — жёлтый

К габаритам подключаемся на переключателе света к оранжево/чёрному (в некоторых к оранжево/жёлтому) проводу (положительная полярность)

Бензонасос можно найти в правом пороге — зелёно/оранжевый.

Стоп — зел/белый на «лягушке» педали тормоза.

Управление центральным замком и концевики дверей берём на блоке предохранителей снизу в ногах пассажира. (В некоторых авто цз берётся в двери водителя — зел/ч и син/ч). ЦЗ (управляется минусом) — чёрно/оранжевый и чёрно/зелёный в оранжевом разъёме. Когда будете искать — закройте все двери, иначе замки не будут закрываться. Концевики дверей (положительные) — ч/ж (водительский), ч/ор (задний левый), ч/з (задний правый) и ч/син (передний правый) в том же оранжевом разъёме, где и цз. Ищите вольтметром, а не пробником. Пробник не покажет «плюс» при открытии двери (во всяком случае лампочный). Концевик багажника там же, где все остальные и тоже положительный — ч/кр.

Если есть концевик капота на авто, то можно взять его в соседнем синем разъёме — ч/ж. Он, кстати, тоже положительный.

Для контроля двигателя лучше взять сигнал с форсунки (любой). Правый провод по ходу движения. Можно попробовать зарядку — розовый провод на генераторе. Но на этом проводе 12 вольт долго появляется. Поэтому, часто некорректно работает автозапуск. По шумам (или напряжению) работает, но при полностью включённой печке (мотор на максимум) опять же некорректно (в случае с шерханами — 100 % не правильно работает).

Если при включении зажигания включается ближний свет, то (чтобы этого не было) на выключателе габаритов перерезать з/кр тонкий и з/ж тонкий.

Где находятся предохранители Лада Калина 2

Блок предохранителей располагается возле левой ноги водителя. Потяните за нижний левый угол крышки (№1) и освободите левую точку запирания, затем среднюю (№2) и две правые точки запирания (№3 и 6). После чего освободите верхние точки запирания (№4 и 5) и снимите крышку.

Установка крышки блока предохранителей производится в следующем порядке: сначала защелкиваете правые элементы крепления, затем нижние, после чего верхние. Следите за точным совпадением крепежный элементов крышки в металлические фиксаторы.

На пластиковой крышке монтажного блока есть обозначения, которые указывают, за что отвечает каждый предохранитель (F) и реле (K), а также их нумерация.

Блок под капотом

Расположен под защитной крышкой с левой стороны, рядом с аккумулятором.

Назначение предохранителей

p, blockquote 18,0,0,0,0 —>

1 50А Электро вентилятор охлаждения двигателя
2 80А Рулевое управление с усилителем
3 60А Внутренний блок предохранителей 1
4 60А Внутренний блок предохранителей 2
5 80А Отопитель PTC
6 60А Свечи подогрева (только для автомобилей с дизельными двигателями)
7 30А Анти блокировочная система АБС, насос системы динамической стабилизации
8 20А Анти блокировочная система ABS, клапаны системы динамиче­ской стабилизации
9 20А Блок управления силовым агрегатом
10 30А Вентилятор системы климат-контроля
11 20А Выключатель зажигания (стартера и приборов)
12 40А Реле 15 зажигание
13 20А Электрическая обмотка стартера
14 40А Обогрев лобового стекла, правая сторона
15 Резерв
16 40А Обогрев ветрового стекла, левая сторона
17 Резерв
18 30А Преобразователь мощности
19 10А Модуль ABS
20 15А Звуковой сигнал
21 20А Вспомогательный отопитель
22 10А Модуль усилителя рулевого управления
23 30А Омыватели фар
24 15А Вспомогательный отопитель (только для автомобилей с дизельными двигателями)
25 10А Реле зажигания
26 10А Автоматическая коробка передач
27 10А Муфта компрессора системы кондиционирования
28 10А Управление свечой накаливания (только для автомобилей с дизельными двигателями)
29 10А Система раздельного климат-контроля
30 3А Блок управления силовым агрегатом, автоматическая трансмиссия
31 10А Интеллектуальная зарядка аккумуляторной батареи
32 10А Автоматическая коробка передач
33 10А Подогреваемые кислородные датчики (только для автомо­билей с бензиновыми двигателями)
33 10А Перепускной клапан промежуточного охлаждения воздуха (только для автомобилей с дизельными двигателями)
34 10А Форсунки, катушки зажигания
10 10А Блоку правления силовым агрегатом, клапана, электромаг­нитный клапан
36 10А Блок управления силовым агрегатом

p, blockquote 20,0,0,0,0 —>

  1. Резерв
  2. Реле звукового сигнала
  3. Реле фонарей заднего хода
  4. Резерв
  5. Реле подогревателя топлива
  6. Резерв
  7. Реле обогревателя лобового стекла
  8. Реле основных цепей зажигания
  9. Реле насоса омывателя фар
  10. Реле электродвигателя вентилятора отопителя
  11. Реле полностью открытого положения дроссельной заслонки
  12. Реле свечей накаливания
  13. Реле стартера
  14. Реле системы управления двигателем

p, blockquote 21,0,0,0,0 —> p, blockquote 22,0,0,0,1 —>

На этом всё. А если Вам есть чем дополнить данную публикацию, будем рады Вашим комментариям.

Источник

Видео инструкция

Иногда требуется полная замена устройства. Для этого необходимы запчасти и стандартная отвертка. Порядок работ выполняется так.

  1. Открываем капот, находим аккумулятор и снимаем с него минусовую клемму.
  2. Выкручиваем три болта крепления вокруг рукоятки стояночного тормоза, что расположен поверх центрального тоннеля. Осуществляем демонтаж концевика ручного тормоза.
  3. Выкручиваем задний саморез крепления, а также дополнительные шурупы по бокам.
  4. Снимаем чехол с рычага коробки передач, а затем поднимаем чехол тоннеля.
  5. Отключаем штекер с питанием, приходящий на цепь электропроводки.
  6. Нажимаем специальные защелки, удерживающие сам прибор. После того, как он выскочит, можно его заменить.
  7. Далее устанавливаем новую деталь на Лада Калина и осуществляем процесс обратной сборки.

Расположенное ниже видео поможет понять, где находится, а также как заменить предохранитель прикуривателя модели Лада Калина.

Под капотом

На авто 2021 года под капотом устанавливается сразу два блока вставок. Первый – основной, защищает вторичные цепи приборов или отвечает за их активацию. Второй – силовой, представлен как панель силовых магистралей.

Монтажный блок

Подкапотный модуль расположен с левой стороны мотора у крыла машины. Чтобы открыть блок, потребуется демонтировать верхнюю крышку панели. На фото представлены предохранители автомобиля 2017 года.

Блок силовых предохранителей

Смонтированы в панель возле аккумуляторной батареи. Здесь находятся высоко мощные плавкие вставки.

Обслуживание коробки 6F35

Коробка 6F35 не проблемная, как правило, причиной поломок становится владелец, который неправильно эксплуатирует устройство. Правильное использование коробки и замена масла, согласно пробегу, гарантирует работу изделия свыше 150000 км без проблем.

Диагностика коробки проводится в случае:

  • Слышны посторонние шумы, вибрации, треск в коробке;
  • Неправильное переключение передач коробки;
  • Передачи коробки не переключаются вовсе;
  • Падение уровня масла коробки, изменение цвета, запаха, консистенции.

Симптомы, перечисленные выше, требуют незамедлительного обращения в сервисный центр с целью диагностики и устранения неисправности.

Предотвратить преждевременные поломки изделия и продлить срок эксплуатации, цель плановых мероприятий, проводимых согласно установленного технического регламента для коробки автомобиля Ford Kuga. Работа выполняется на специально оборудованных станциях, обученным персоналом на специальном оборудовании.

АКПП 6F35 технический регламент плановое ТО, автомобиль Ford Kuga:

ТО-1 ТО-2 ТО-3 ТО-4 ТО-5 ТО-6 ТО-7 ТО-8 ТО-9 ТО-10
Год 1 2 3 4 5 6 7 8 9 10
Тысяч километров 15 30 45 60 75 90 105 120 135 150
Регулировка сцепления Да Да Да Да Да Да Да Да Да Да
Замена трансмиссионной жидкости коробки Да Да Да
Замена фильтра коробки Да Да Да
Проверка трансмиссии на наличие видимых повреждений и протечек Да Да Да Да Да
Проверка на наличие утечек и неисправностей бортовой передачи и конической шестерни для авто с полным приводом. Да Да Да
Проверка состояния приводных валов, подшипников, шарниров равных угловых скоростей для авто с полным приводом. Да Да Да

В случае не проведения или нарушения времени проведения работ, установленных техническим регламентом, возможны следующие последствия:

  • Потеря рабочих качеств жидкости коробки;
  • Выход из строя фильтра коробки;
  • Выход из строя соленоидов, планетарного механизма, гидравлического трансформатора коробки и др.;
  • Выход из строя датчиков коробки;
  • Выход из строя фрикционных дисков, клапанов, поршней, прокладок коробки и др.

Этапы устранения неисправностей:

  1. Обнаружение проблемы, обращение на станцию ТО;
  2. Диагностика коробки, выявление неисправностей;
  3. Демонтаж, полная или частичная разборка коробки, выявление неработоспособных деталей;
  4. Замена изношенных механизмов и узлов коробки;
  5. Сборка и установка коробки на место;
  6. Заправка коробки трансмиссионной жидкостью;
  7. Проверка коробки на работоспособность, обкатка.

Коробка передач 6F35, устанавливаемая на Ford Kuga надёжный и экономичный агрегат. В сравнении с другими шести ступенчатыми агрегатами, эта модель считается удачной коробкой. При условии соблюдения в полном объёме правил эксплуатации и ТО, срок службы изделия соответствует сроку, установленному заводом изготовителем.

Блок в салоне

Он расположен под бардачком, со стороны пассажира.

Схема

Назначение

56 20А Топливный насос
57 Резерв
58 Резерв
59 5А Приемопередатчик пассивной противоугонной системы
60 10А Плафон освещения салона, блок переключателей двери водителя, освещение перчаточного ящика, блок переключателей потолочной консоли
61 Резерв
62 5А Автоматически работающие стеклоочистители, зеркало с функцией автоматического затемнения
63 10А Система адаптивного круиз-контроля (передний сенсорный модуль)
64 Резерв
65 10А Отпирание защелки задней поднимающейся двери
66 Резерв
67 7,5А Модуль SYNC, многофункциональный дисплей, модуль глобальной системы определения местонахождения
68 15А Электрический замок рулевой колонки
69 5А Щиток приборов
70 Резерв
71 10А Блок управления отопителем (модуль ручного управления в системе кондиционирования воздуха), двухзонный электронный автоматический климат-контроль
72 7,5А Модуль рулевого колеса
73 5А Разъем передачи данных, автономная звуковая система
74 15А Фары дальнего света
75 15А Противотуманные фары/ фонари
76 10А Фонарь заднего хода
77 20А Насос омывателя
78 5А Выключатель зажигания, кнопка запуска
79 15А Аудиоблок, навигационный DVD-проигрыватель, сенсорный экран, выключатель фонаря аварийной световой сигнализации, переключатель блокировки замков двери
80 20А Прозрачный люк
81 5А Радиочастотный радиоприемник, датчик перемещений в салоне
82 20А Насос омывателя
83 20А Система централизованной блокировки замков
84 Резерв
85 7,5А Выключатель зажигания
86 10А Модуль подушки безопасности, система распознавания присутствия пассажира, индикатор отключения надувной подушки безопасности пассажира
87 Резерв
88 Резерв
89 Резерв

Программирование

Когда

  • Добавлен или заменен пульт управления.
  • Неисправность системы.

Как

  • Получите все пульты дистанционного управления.
  • Пульты дистанционного управления могут быть запрограммированы только с использованием диагностического оборудования.

Указание: Можно запрограммировать максимум 8 пультов дистанционного управления.

Замена элементов питания тип 1

Замена элементов питания тип 2

Иммобилайзер

Работа системы

  • Система активируется через 1 секунду после выключения зажигания.
  • Включите зажигание.
  • На информационном дисплее появляется сообщение «ключ не обнаружен» если код пульта дистанционного управления не распознан.

Монтажные блоки для Lada 4×4 2020 года выпуска

Реле указателей поворотов (артикул 8450082700, 9-контактное), а также реле стеклоочистителей находятся под обшивкой в ногах водителя, слева от монтажного блока предохранителей. Также реле поворотников может располагаться за комбинацией приборов, либо под центральной консолью ближе к левой стороне.

Внимание! Схема реле и предохранителей может отличаться в зависимости от комплектации и даты выпуска автомобиля. Актуальные схемы монтажного блока представлены в руководстве по эксплуатации на дату выпуска автомобиля (скачать с оф

сайта для 3дв. или 5дв.).

Почему постоянно перегорает предохранитель или реле света, либо любой другой? Перед тем, как заменить его на аналогичный, следует сначала найти и устранить причину его перегорания. Это может быть короткое замыкание, не верно выбранный номинальный ток и т.д. Для поиска неисправностей пользуйтесь схемами электрооборудования. Вопросы на эту тему можно задавать на форуме.

Ключевые слова: монтажный блок 4х4 | торпедо 4х4

Блок в багажнике

Он находится в багажном отделении за нишей шасси и закрыт защитной крышкой.

Фотография

Схема

Обозначение

F1 5А Система бесконтактного открывания задней поднимающейся двери
F2 10А Модуль бесключевого входа
F3 5А Ручки дверей автомобиля с дистанционным бесключевым входом
F4 25А Модуль управления левой передней двери
F5 25А Модуль управления правой передней двери
F6 25А Модуль управления левой задней двери
F7 25А Модуль управления правой задней двери
F8 Резерв
F9 25А Электродвигатель сиденья водителя
F10 Резерв
F11 5А Задний элемент питания катушки реле зажигания
F12 10А Система управления микроклиматом (автомобили с системой авто-старт-стоп)
F13 5А Щиток приборов (автомобили с системой авто-старт-стоп)
F14 7,5А Информационно-развлекательный дисплей, модуль SYNC, модуль глобальной системы определения местонахождения (автомобили с системой авто-старт-стоп)
F15 15А Аудиоблок (автомобили с системой авто-старт-стоп)
F16 Резерв
F17 Резерв
F18 Резерв
F19 Резерв
F20 Резерв
F21 Резерв
F22 Резерв
F23 Резерв
F24 30А Дополнительные гнезда электропитания постоянного и переменного тока
F24 20А Задние дополнительные гнезда электропитания
F25 25А Открывающаяся вверх дверь с приводом
F26 40А Вспомогательное оборудование, модуль буксировки прицепа
F27 20А Дополнительные гнезда электропитания багажного отделения
F28 Резерв
F29 5А Система мониторинга непросматриваемых зон, датчик передней видеокамеры, система адаптивного круиз-контроля, камера заднего вида системы помощи при парковке, сигнал зажигания модуля качества напряжения
F30 5А Система помощи при парковке
F31 Резерв
F32 5А Сигнал зажигания дополнительных гнезд электропитания постоянного и переменного тока
F33 Резерв
F34 20А Обогреваемое сиденье водителя
F35 20А Обогреваемое сиденье пассажира
F36 Резерв
F37 Резерв
F38 Резерв
F39 Резерв
F40 Резерв
F41 Резерв
F42 Резерв
F43 Резерв
F44 Резерв
F45 Резерв
F46 10А Система мониторинга непросматриваемых зон, датчик передней видеокамеры, система адаптивного круиз-контроля, камера заднего вида системы помощи при парковке (автомобили с системой авто-старт-стоп)
R1 Силовое реле Выключатель зажигания
R2 Резерв
R3 Резерв
R4 Резерв
R5 Резерв
R6 Резерв
