Схема предохранителей mazda 3

Блок в салоне

Он находится на стойке около левой ноги водителя, за защитной крышкой.

Схема

Описание

1	30А P.SEAT D — Электропривод регулировки сиденья (для некоторых вариантов исполнения)
2	30А P.WINDOW 3 — Электрические стеклоподъемники
3	15А R.OUTLET3 — Дополнительные электрические розетки
4	25А P.WINDOW 2 — Электрические стеклоподъемники
5	15А SRS2/ESCL — Замок рулевого вала
6	25А D.LOCK — Центральный электрический замок
7	20А SEAT WARM — Электро подогрев сидений (для некоторых вариантов исполнения)
8	10А SUNROOF — Вентиляционный люк в крыше (для некоторых вариантов исполнения)
9	15А F.OUTLET — Передние электрические розетки (прикуриватель)
10	7,5А MIRROR — Электрический привод регулировки зеркал заднего вида
11	15А R.OUTLET1 — Задние электрические розетки (для некоторых вариантов исполнения)
12	Резерв
13	Резерв
14	Резерв
15	Резерв
16	Резерв
17	7,5А M.DEF — Электрический подогрев наружных зеркал
18	20А R.SEAT W — Подогрев сидений
19	Резерв
20	7,5А AT IND — Индикатор трансмиссии
21	30А P.SEAT Р — Электрический привод регулировки сиденья

Правильная замена предохранителей

Ознакомиться с расположением защитных элементов Мазда 6 GG можно посредством схемы на тыльной стороне крышек силовых блоков.

Процесс смены плавких нитей с обрывом подразумевает выполнение следующих операций:

1. Выясняется и устраняется причина выхода из строя защитного элемента – короткое замыкание, плохой контакт или их окисление, перегрузка по току.
2. Пинцетом захватывается и вытягивается предохранитель из контактной части.
3. Выполняется установка нового устройства. Категорически запрещается использовать для смены плавкие вставки с другим номинальным током, а также разнообразные проволоки. Это сопровождается опасностью повреждения электрических приборов и воспламенением проводки. В крайнем случае можно воспользоваться защитным устройством, которое отвечает за функционирование не ответственных электрических приборов. Для исключения подобных ситуаций рекомендуется иметь на замену самые ходовые защитные элементы на десять и пятнадцать ампер.
4. Порядок смены реле идентичен, но для извлечения устройства, понадобится потихоньку расшатать и вытащить его.

Блок в салоне

Находится под панелью приборов со стороны водителя.

Пример схемы 1

Пример схемы 2

Схема

Описание

1	15	Audio	Аудио
Digital Clock	Цифровые часы
Power Antenna	Антенна питания
Theft-Detrrent Control	Контроль за кражами и противодействием
Sound Warning	Звуковое предупреждение
Remote Control Mirror	Зеркало с дистанционным управлением
Cigarette Lighter	Прикуриватель
2	20	Headlight Cleaner	Очиститель фар
3	15	Ignition System	Система зажигания
Fuel Injection System	Система впрыска топлива
Engine Control System	Система управления двигателем
4	10	Meters & Warning Lights	Счетчики и сигнальные лампы
5	20	Cooling Fan System	Система охлаждающего вентилятора
Heater & Air Conditioner (Mechanical & Logical)	Обогреватель и кондиционер (механический и логический)
6	15	Sliding Sunroof	Сдвижной люк
7	15	Turn & Hazard Flasher Lights	Поворотные и аварийные проблесковые огни
Power Steering Control	Гидроусилитель руля
4WS Control System	Система управления 4WS
ABS Control System	Система управления ABS
8	30	Power Window	Стеклоподъемник
AAS Control System	Система управления AAS
9	30	Rear Window Defroster	Обогрев заднего стекла
10	15	Rear Wiper & Washer	Задний дворник и омыватель
11	20	Front Wiper & Washer	Передний дворник и омыватель
12	15	Automatic Shoulder Belt	Автоматический наплечный ремень
13	30	Power Door Lock	Замок двери с электроприводом
14	15	Stop Lights	Стоп-сигналы
High Mounted Stop Light	Высокий стоп-сигнал
Horn	Сигнал
15	15	Turn & Hazard Flasher Lights	Поворотные и аварийные проблесковые огни
16	15	Headlight	Фара
Theft-Detrrent Control	Контроль за кражами и противодействием
Sound Warning	Звуковое предупреждение
EC-AT Control System	Система управления EC-AT
Power Antenna	Антенна питания
Sliding Sunroof	Сдвижной люк
Ignition System	Система зажигания
Rear Hatch	Задний люк
Luggage Compartment Light	Освещение багажного отделения
Meters & Warning Lights	Счетчики и сигнальные лампы
Audio	Аудио
Digital Clock	Цифровые часы
17	15	Tail Lights	Задние фонари
Glove Box Light	Свет перчаточного ящика
Parking Lights	Парковочные огни
Front Side Marker Lights	Передние боковые габаритные огни
Rear Side Marker Lights	Задние габаритные огни
Illumination Lights	Освещение
18	15	Front Fog Lights	Передние противотуманные фары

Бензонасос Мазда 3: Ремонтируем и обслуживаем своими руками

При появлении в задней части машины постороннего звука, особенно при продолжительной работе мотора, необходимо задуматься о замене бензонасоса Мазда 3

Для производства данной работы важно приобрести новое оборудование и фильтрующую систему. Стоимость зависит от фирмы-производителя

Однако, стоит сказать, что особой разницы нет — длительность службы продолжительная в любом случае. Аккуратное выполнение работы позволит гарантировать не только безопасную эксплуатацию самой системы, но и всего автомобиля в целом. Это позволяет говорить о том, что устройство можно считать ключевым узлом работоспособности машины.

Замена предохранителя прикуривателя

Чтобы поменять нужно узнать его местоположение и приготовить отвертку, надобности пинцет и элемент на замену. Новая вставка должна быть не мощнее 20 Ампер. Находится этот предохранитель в салоне.

Процедура замены выглядит так:

1. Найти фиксатор крышки основания многофункционального электронного блока и повернуть его вправо на четверть.
2. Извлечь основание из держателей и опустить его вниз.
3. Снять крышку и отсоединить провода аккумулятора.
4. Найти нужный плавкий элемент по схеме и проверить его мультиметром.
5. Взять пинцет или фиксатор, находящийся в комплекте блока.
6. Поддеть пинцетом или фиксатором предохранитель и потянуть его.
7. В обратном порядке вставить новый и закрыть блок.

Мощность нового элемента не должна превышать мощность сломанного.

Замена предохранителей на Mazda 3

Подготовительный этап: запасные предохранители, ветошь, отвертка, дополнительное освещение.

• Автомобиль Mazda 3 устанавливаем на ровную площадку, фиксируем задние колеса противооткатными башмаками;
• Открываем пассажирскую дверь, опускаем крышку вещевого ящика;
• Отщелкиваем корпус вещевого ящика, извлекаем его из штатного места;
• Отвинчиваем два винта, снимаем монтажный блок;
• Пластиковым пинцетом поочередно извлекаем модули, проверяем на исправность.

Для ускорения процесса поиска «нужного» модуля воспользуемся схемой на тыльной стороне крышки. В помощь мастеру указаны порядковые номера, маркировки, распиновка.

В завершение, собираем конструкцию в обратной последовательности.

Чтобы заменить модули в монтажном блоке моторного отсека, необходимо:

• Открыть капот, заглушить мотор;
• В левой части, за АКБ отщелкнуть крышку корпуса монтажного блока;
• Пинцетом извлечь предохранитель с нужным порядковым номером. При необходимости уточняем номер на тыльной стороне крышки;
• Заменяем неисправный элемент новым;
• Проверяем целостность реле – коммутатора, устанавливаем новое по мере необходимости.

Средний срок эксплуатации предохранителей отечественного производства 35 – 45 тыс. км. Импортные аналоги выхаживают на 7 – 10 тыс. дольше.

Правильная замена плавких вставок

Перед заменой предохранителя Мазда 3 БК необходимо выявить и устранить причину перегорания плавкой вставки. Для этого проверяется соответствующее зоне защиты оборудование.

Порядок смены плавких вставок и реле Mazda 3 BK в салонном и подкапотном пространстве:

Первоначально снимается защитный кожух с монтажных блоков. Выполнение этой процедуры для блочков описано ранее;

(Ссылка на источник фото)

При помощи пинцета из пластмассы вытаскивается поврежденный элемент. Как правило, разрыв перегоревшей вставки просматривается визуально после извлечения из контактной части. При повреждении силовых предохранителей в блоке Мазда 3 БК под капотом, следует демонтировать кожух, потянув вверх. При этом преодолевается сопротивление фиксаторов из пластика.

Далее откручиваются гайки крепления плавкой вставки в количестве двух штук, и она извлекается. Если требуется смена реле, то его необходимо потихоньку расшатывать из стороны в сторону и вытаскивать;

Затем устанавливается запасной защитный элемент электрической цепи с аналогичными токовыми характеристиками.

На тыльной стороне кожуха силовых блоков Mazda 3 BK нанесена схема расположения плавких вставок и реле. Там же расположены отсеки для запасных предохранителей и пинцет.

Подкапотный монтажный блок

Еще один блок на Мазде 3-6 установлен в подкапотном пространстве с правой стороны, если смотреть лицом к капоту. Под ним находится арка колеса со стороны водителя.

Заслонка блока предохранителей на Мазда 3-6 зафиксирована специальным держателем. Чтобы ее открыть, следует поднять фиксатор вверх. Таким образом, можно получить добраться к предохранителям, которые отвечают за более сложные электронные процессы в автомобиле, например, работа стартера, клаксона, систему охлаждения мотора, зажигание и т. д. Каждый предохранитель имеет определенный цвет, обозначающий его мощность, например, красный элемент имеет мощность 10 А, светло-зеленый – 30 А, серый – 2А и т. д.

Схема блока предохранителей на Мазда 626 ge и других моделях автомобиля этой марки находится с обратной стороны крышки.

Расшифровка электросхемы блока предохранителей на Мазде 6 2008 г. в., который расположен в салоне

Почти весь модельный ряд автомобиля «Мазда» оснащен двумя монтажными блоками («черными ящиками»). Один расположен под капотом, а второй – слева под приборной панелью либо с правой стороны под бардачком. Салонный блок предохранителей Мазда 3 можно найти под бардачком. Чтобы получить к нему доступ изначально нужно под крышкой перчаточного ящика найти панель, которая закрывает блок. В большинстве случаев блок предохранителей закрыт декоративной крышкой с двумя зажимами (на рисунке выделены красным цветом).

Под крышкой находится блок с предохранителями и реле.

Для снятия крышечки необходимо повернуть эти защелки против часовой стрелки, после этого будет получен доступ к монтажному блоку. На внутренней стороне снятой крышки или на декоративной вкладке находится схема блоков предохранителей Мазды 3 bk. На панели, где расположены предохранители, должен быть установлен пинцет, которым можно достать тот или иной датчик. Если на панели нет пинцета, то он должен поставляться в комплектации автомобиля.

схемы блоков предохранителей мазда3 G1 — Технические проблемы

Отправлено 23 Август 2011 — 20:59

JMZ BK12F5*# 500001—JMZ BK12F6*# 500001—JMZ BK12R6*# 500001—JMZ BK12Y2*# 500001—JMZ BK12Z2*# 500001—JMZ BK12Z5*# 500001—JMZ BK1462*# 500001—JMZ BK14F5*# 500001—JMZ BK14F6*# 500001—JMZ BK14J2*# 500001—JMZ BK14L6*# 500001—JMZ BK14R6*# 500001—JMZ BK14Y2*# 500001—JMZ BK14Z2*# 500001—JMZ BK14Z5*# 500001—

подкапотный блок:

Блок MPS

Дизель

F1 — вентилятор системы охлажденияF2 — усилитель рулевого управленияF3 — диагностический разъем, обогрев заднего стекла, дворники и омыватель лобового стекла, указатели поворотов и аварийная сигнализация, люк, головной свет, электростеклоподъемники, электрозамок дверейF4 — головной светF5 — печкаF6 — система подогрева свечей(дизель)F7 — блоки ABS и DSCF8 — блоки ABS и DSCF9 — система управления двигателем (для всех)F10 — не используетсяF11 — по ключу зажигания: подогрев топлива (дизель), стартер, система управления двигателем, топливный датчик (дизель), блоки ABS, DSC, EPHAS (электрогидроусилитель), климатическая установка, подогрев сидений, обогрев заднего стекла, обогрев наружных зеркал, люк, иммобилайзер, электростеклоподъемники, электрокорректор фар, головной свет, все дворники и омыватели (в т.ч. омыватель фар), прикуриватель, автомагнитола, навигация, панель приборов и информационный дисплейF12 — стартерF13 — то же, что и F11F14 — система управления двигателем (дизель)F15 — вентилятора салонаF16 — система управления двигателем (дизель)F17 — обогрев заднего стеклаF18 — аудиосистема (Bose)F19 — блоки ABS и DSCF20 — передние ПТФF21 — клаксонF22 — не используетсяF23 — подогрев топлива (дизель), омыватель фарF24 — топливный насосF25 — EPHAS (электрогидроусилитель)F26 — компрессор кондиционераF27 — система зарядки АКБ (генератор)F28 — система управления двигателем (дизель)F29 — розетка в подлокотникеF30 — система управления двигателем, датчик топлива (дизель)F31 — внутреннее освещение, подсветка аудиосистемы, электрозамок дверейF32 — не используетсяF33 — система управления двигателемF34 — система управления двигателем (инжектор)F35 — система управления двигателемF36 — cистема управления двигателемR1 – реле ПТФR2- реле клаксонаR3 – реле обогрева заднего стеклаR4 – ETV ??R5 – реле подогрева топлива (дизель)R6 – реле топливного насосаR7 – не используетсяR8 — не используетсяR9 – реле омывателя фарR10 – реле вентилятораR11 – реле кондиционераR12 – glow relay (не понял, но для дизеля)R13 – реле стартераR14 – «главное реле», реле системы управления двигателем.

Схема блока предохранителей под бардачком:

F37 — центральный замок (двойная блокировка)F38 — стоп сигналы/звуковой сигналF39 – дальний свет, левая фараF40 – дальний свет, правая фараF41 — не используетсяF42 — не используетсяF43 – прикуривательF44 – ГУ (автомагнитола), информационный дисплейF45 — эл.привод наружных зеркал заднего видаF46 – габаритные огни передней и задней фары, подсветка номера (правые лампы)F47 — диагностический разъемF48 — не используетсяF49 – электрозамок задней двериF50 – питание микрокомпьютера, головной светфар, указатели поворотов и аварийная сигнализацияF51 — головной свет фар, указатели поворотов и аварийная сигнализация, обогрев заднего стеклаF52 – люкF53 – дворники и омыватели (ветровое и заднее стекла)F54 — не используетсяF55 – эл.стеклоподъемник передний правыйF56 – эл.стеклоподъемник передний левыйF57 – не используется (заводская сигнализация)F58 – обогрев наружных зеркал заднего видаF59 — не используетсяF60 – ближний свет, правая фараF61 – ближний свет, левая фараF62 – не используетсяF63 – не используетсяF64 — не используетсяF65 – подушки безопасностиF66 – иммобилайзер, электрокорректор фар, дворники и омыватель лобового стекла, панель приборовF67 – блоки ABS, DSC, EPHAS, подогрев топлива (дизель)F68 — дворники и омыватель ветрового стеклаF69 — система управления двигателем, диагностический разъемF70 – электростеклоподъемники, дворники и омыватель лобового стекла, датчик дождяF71 — не используетсяF72 — не используетсяF73- не используетсяF74 – подогрев сиденийF75 — электрозамок дверейF76 — климат контроль (конд-р, печка), обогрев заднего стеклаF77 – эл.стеклоподъемник задний (левый)F78 – эл.стеклоподъемник задний (правый)F79 — система управления двигателем, фара заднего ходаF80 – люкF81 — габаритные огни, подсветка номера (лампы левой стороны)F82 – освещение салонаF83 – не используетсяF84 – не используетсяF85 – не используетсяF86 — не используется

Блок в салоне

Блок предохранителей и реле в салоне мазда 3 находится под бардачком.

Для доступа надо убрать защитную крышку (1), повернуть винты (2) и блок опустится вниз.

Доступ к блоку

Фото — пример

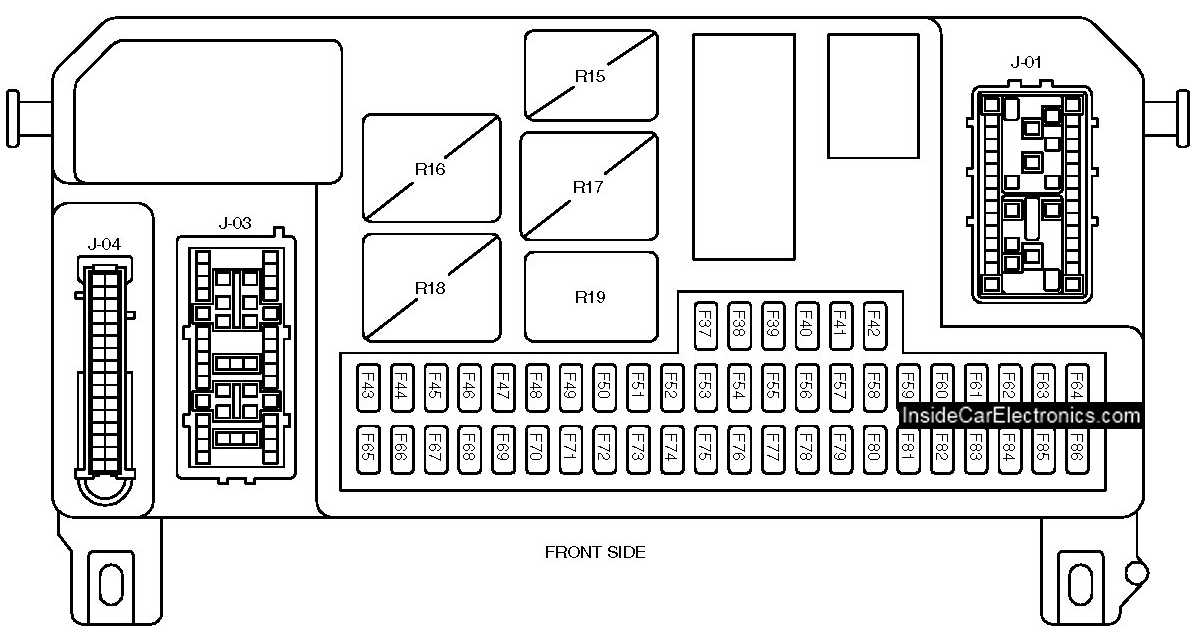

Схема

Описание предохранителей

F37	15А D/LOCK 2 — Система двойной блокировки замков
F38	10А STOP LAMP/ HORN — Предохранитель стоп-сигнала, звуковой сигнал
F39	10А HEAD HIGH L — Фара дальнего света (левая)
F40	10А HEAD HIGH R — Фара дальнего света (правая)
F41	Резерв
F42	Резерв
F43	15А CIGAR — Прикуриватель
F44	7,5А RADIO — Аудиосистема
F45	10А MIRROR — Предохранитель электрического привода регулировки зеркал заднего вида
F46	7,5А TAILR — Задний габаритный фонарь (правый), передний габаритный фонарь (правый), Фонари освещения регистрационного знака
F47	10А OBD — Защита различных электрических цепей
F48	Резерв
F49	20А TR — LOCK — Трансмиссия
F50	питание микрокомпьютера, головной светфар, указатели поворотов и аварийная сигнализация
F51	головной свет фар, указатели поворотов и аварийная сигнализация, обогрев заднего стекла
F52	20А SUN ROOF — Вентиляционный люк в крыше
F53	20А WASHER — Очиститель и омыватель ветрового стекла
F54	Резерв
F55	30А P/WIND R — Выключатель стекло подъемника (правый)
F56	30А P/WIND L — Выключатель стекло подъемника (левый)
F57	7,5A ALARM — Охранная сигнализация
F58	7,5A M/DEF — Электрические обогреватели наружных зеркал
F59	Резерв
F60	15А HEAD LOW R — Фара ближнего света (правая), корректор фар
F61	15А HEAD LOW L — Фара ближнего света (левая)
F62	Резерв
F63	Резерв
F64	Резерв
F65	10А SAS — Система подушек безопасности
F66	10А METER — Приборная панель, противоугонная система (иммобилайзер)
F67	20А IGNITION — Анти блокировочная система (ABS), противо заносная система (DSC), EHPAS
F68	20А WIPER — Очиститель и омыватель ветрового стекла
F69	20А ENGINE — Для защиты различных электрических цепей
F70	10А IGSIG — Предохранитель автоматического стеклоочистителя, выключателя стекло подъемника
F71	Резерв
F72	Резерв
F73	Резерв
F74	20А SEAT WARM — Подогреватели сидений
F75	25А D/LOCK 1 — Центральный электрический замок
F76	10А АС — Кондиционер воздуха, блок управления отопителем
F77	30А P/WIND L — Выключатель стекло подъемника (левый)
F78	30А P/WIND R — Выключатель стекло подъемника (правый)
F79	10А BACK — Фонари заднего хода
F80	7,5А SUN ROOF — Вентиляционный люк в крыше
F81	7,5А TAILL — Задний габаритный фонарь (левый), передний габаритный фонарь (левый)
F82	7,5А ILLUMI — Предохранитель подсветки панели управления
F83	Резерв
F84	Резерв
F85	Резерв
F86	Резерв

Основные неисправности электрики

Генератор

Производится разных модификаций, устанавливается относительно модели, служит для преобразования механической энергии в электрический ток. Устройство dw3w (генератор Мазда Демио) доступно демонтировать собственными силами без помощи квалифицированных автомехаников.

Чтобы извлечь из капота деталь, когда появилась острая необходимость, потребуется поставить автомобиль под смотровую яму. Кстати, параллельно допускается поменять ремень (замена генератора Мазда Демио). Осуществлять ремонт необходимо поэтапно.

1. Сдернуть кабель (находясь под машиной).
2. Открутить натяжной болт.
3. Ослабить крепежный болт.
4. Снять со шкива ремень.

После извлечения узла, замена ремня генератора (Мазда Демио) также стала возможной. Таким образом заменить (замена ремня генератора Мазда Демио) либо непосредственно агрегат можно самостоятельно.

Предохранители

В Мазда Демио предохранители выполняют аналогичные функции – защищают электрическую сеть, приборы. Предохранитель (прикуриватель Мазда Демио), когда нагрузка увеличена, перегорает. Предохранитель (предохранитель Мазда Демио) может спасти машину от возгорания.

Магнитола

Элемент необходимого комфорта можно улучшить посредством aux (Мазда Демио 2002). Рестайлинг доступно провести собственными силами. Потребуется переходная рамка Мазда Демио, подручные средства.

Кроме рамок (переходная Мазда Демио) нужно снять подрулевой кожух, вытащить вставку из маленького бардачка, ручки подачи воздуха, пепельницу, магнитолу. Дальше, чтобы сделать аукс (aux Мазда Демио 2002), необходимо работать с платой прибора (потребуется профессиональные знания, паяльник).

Схема электрооборудования

Бортовая электрическая сеть у «Шкоды Октавия» выполнена по однопроводной схеме — отрицательные клеммы аккумуляторной батареи и выводы энергопотребителей соединены с кузовом автомобиля («масса»).

При этом все электрические цепи системы управления силовым агрегатом используют многопроводную схему и соединяются с «массой» (кузовом) только через электронный блок управления (ЭБУ).

Электропитание потребителей осуществляется от:

• аккумуляторной батареи — когда двигатель не работает;
• генератора — при работающем моторе.

Все цепи электропитания надежно защищены плавкими вставками, которые функционально размещены:

1. В салоне автомобиля — внутри приборной панели.
2. В подкапотном пространстве — у правого крыла (со стороны бампера).

Мощные потребители электроэнергии (фары, электродвигатели, топливный насос и пр.) подключены к бортовой сети через индивидуальные реле.

Это интересно: Как поменять фары Шевроле-Круз

Блок предохранителей моторного отсека

В автомобиле «Шкода Октавия» блок предохранителей, установленный в подкапотном пространстве у правого крыла, закрыт защитной крышкой. Для того чтобы ее разблокировать, необходимо сдвинуть фиксаторы.

Сняв крышку, можно получить доступ к плавким вставкам и реле, которые защищают узлы, находящиеся под капотом.

Расшифровка защищенных электрических цепей бортовой сети Шкода Октавия ТУР/А5 приведена в таблице:

Блок предохранителей в салоне автомобиля

Доступ к плавким вставкам, которые расположены в салоне авто «Шкода Октавия» ТУР/А5 открывается, если откинуть защитную крышку, установленную с левой стороны приборной панели.

Для того чтобы открыть крышку, ее необходимо подцепить плоским предметом, например, отверткой, как показано на фото:

Открыв защитную крышку, получаем доступ к блоку предохранителей «Шкода Октавия» 2001—2010 годов выпуска.

Расположение и нумерация плавких вставок приведена на фото:

Перечень электрических цепей, которые защищаются блоком предохранителей «Шкоды Октавии» ТУР/А5 приведены на рисунке:

Заменам плавких вставок

Замену перегоревших предохранителей осуществляют в следующем порядке:

Выключают зажигание и отключают все энергопотребляющие приборы.
Открывают крышку блока предохранителей «Шкода Октавия» ТУР/А5, которые установлены в моторном отсеке или внутри приборной панели.
Определяют, какая из плавких вставок вышла из строя. Это видно по расплавленной металлической вставке в прорези ее корпуса.
Проверяют соответствующую электрическую цепь на предмет наличия короткого замыкания или перегрузки

Важно! Запрещается замыкать провода на кузов автомобиля («массу»), проверяя целостность проводки на «искру». Кроме того, не рекомендуется при работе с предохранителями использовать металлические инструменты — можно случайно спровоцировать короткое замыкание исправной цепи.
Берут пластиковый пинцет (расположен на внутренней стороне крышки) и с его помощью вынимают из посадочного места вышедшую из строя плавкую вставку.
Используя пластмассовый пинцет, устанавливают новую плавкую вставку аналогичного номинала на соответствующее посадочное место
Внимание! Использовать при замене плавкие вставки другого номинала, самодельные «жучки» и предохранители другой конструкции не допускается.
Если после замены новая плавкая вставка вновь вышла из строя, то необходимо обратиться на сертифицированную СТО для проверки электрооборудования с помощью соответствующего оборудования.

Снятие блока предохранителей в салоне

Для демонтажа салонного блока предохранителей Mazda 3 BK выполняются следующие операции:

Первоначально требуется повторить действия из первого абзаца раздела «Схема блока предохранителей в салоне Мазда 3 БК»;

Затем отключаются две колодки с проводами питания. Для этого необходимо поддеть и выдвинуть защелку из пластика, а затем вытянуть разъем.

Блок выводится из зацепления с кронштейнами и демонтируется.

В состав монтажного блочка в салоне Мазда 3 BK входит ЭБУ кузовного оборудования и охранной сигнализации GEM. В случае повреждения блочка с защитными элементами потребуется сменить устройство в сборе с ЭБУ.
