Реле и предохранители

Электрические реле обычно расположены вместе с предохранителями в одном блоке.

ВАЖНО! Чтобы обезопасить электрическую сеть от резких перепадов напряжения и сберечь предохранители, при подключении дополнительных электроприборов придерживайтесь рекомендаций. Сначала включаем в розетку компрессор, потом включаем зажигание и только после этого включаем электроприбор

Рекомендуем почитать:

• Для определения мощности двигателей и агрегатов используются ватты и киловатты. Но на практике и в…

  25 февраля

• Хорошая машина – вложения на долгосрочную перспективу. Поэтому ее выбирать надо придирчиво. Статистика неумолима, лучшие…

  25 февраля

• Механическая коробка передач существует около столетия. В последнее время она стала активно уступать свои позиции…

  25 февраля

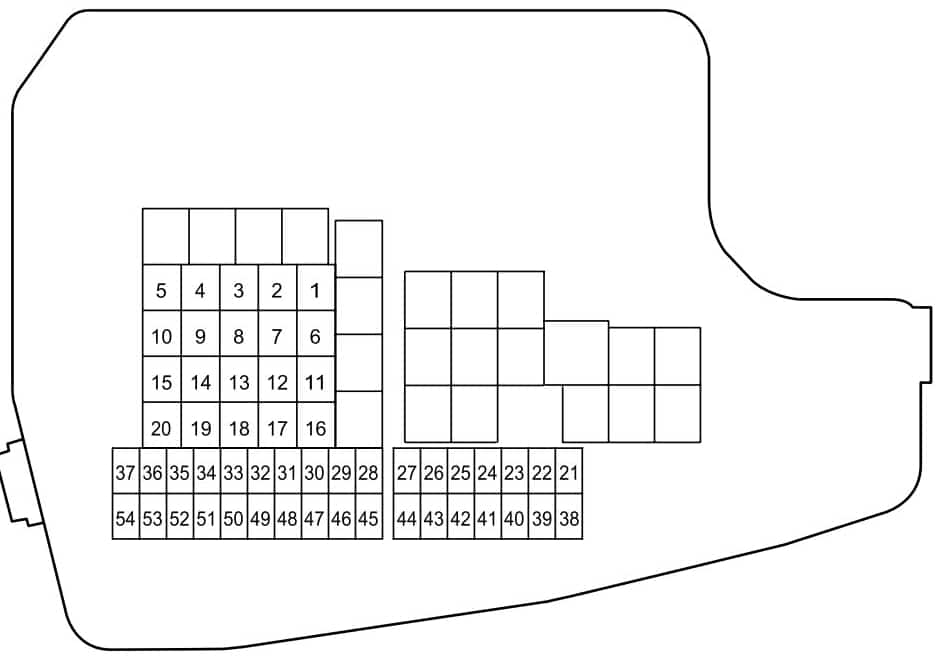

Схема предохранителей Mazda CX 5

Схема предохранителей размещена в Руководстве по эксплуатации Мазда СХ 5, а также на обратной стороне крышки, закрывающей блок предохранителей Мазда СХ 5.

Схема может различаться для различных модификаций и поколений.

№	Обозначение	Номинальный ток, А	Защищаемый потребитель
1	CABIN.+B	50	Защита различных электрических цепей
2	IG2	30	Защита различных электрических цепей
3	INJECTOR ENG. SUB	30	Система управления двигателем
4	SCR1 EVVT	20	Система управления двигателем
5	P.WINDOW1	30	Электрические стеклоподъемники
6	R. HEATER	20	—
7	ADD FAN DE	40	Вентилятор охлаждения двигателя
8	WIPER.DEI	20	Электрический обогреватель ветрового стекла
9	DEFOG	40	Обогреватель заднего стекла
10	DCDC DE	40	Защита различных электрических цепей
11	EPB R	20	Выключатель стояночного тормоза с электроприводом (EPB) (правое колесо)
12	EPB L	20	Выключатель стояночного тормоза с электроприводом (EPB) (левое колесо)
13	AUDIO DCDC REG	30	Аудиосистема
14	FAN GE	30	Вентилятор охлаждения двигателя
15	ENG.MAIN	40	Система управления двигателем
16	ABS/DSC M	50	Система ABS, система динамического контроля устойчивости
17	FAN DE	40	Вентилятор охлаждения двигателя
18	WIPER	20	Очиститель и омыватель ветрового стекла
19	HEATER	40	Кондиционер
20	ADD FAN GE	30	Вентилятор охлаждения двигателя
21	ENGINE.IG1	7,5	Система управления двигателем
22	C/U IG1	15	Защита различных электрических цепей
23	AUDIO2	7,5	Аудиосистема
24	METER2	7,5	Комбинация приборов
25	ENGINE3	15	Система управления двигателем
26	ENGINE2	15	Система управления двигателем
27	ENGINE1	15	Система управления двигателем
28	AT	15	Система управления коробкой передач, выключатель пуска двигателя
29	H/CLEAN	20	Омыватель фар
30	A/C	7,5	Кондиционер воздуха
31	AT PUMP	15	Система управления коробкой передач
32	HORN	15	Звуковой сигнал
33	R.WIPER	15	Очиститель заднего стекла
34	H/L HI	20	Фары дальнего света
35	ST.HEATER	15	Обогреватель рулевого колеса
36	FOG	15	Противотуманные фары
37	ENG.+B	7,5	Система управления двигателем
38	H/L LOW L	15	Фара ближнего света (левая)
39	ENGINE4	15	Система управления двигателем
40	—	—	—
41	METER1	10	Комбинация приборов
42	SRS1	7,5	Надувные подушки безопасности
43	BOSE	25	Аудиосистема Bose
44	AUDIO1	15	Аудиосистема
45	ABS/DSC S	30	Система ABS, система динамического контроля устойчивости
46	FUEL PUMP	15	Бензонасос
47	FUEL WARM	25	Подогреватель топлива для дизельных двигателей
48	TAIL	15	Задние габаритные фонари, фонари освещения номерного знака
49	SCR2 FUEL PUMP2	25	Система питания топливом
50	HAZARD	25	Аварийная световая сигнализация, указатели поворота, задние габаритные фонари, передние габаритные фонари
51	H/L LOW R	15	Фара ближнего света (правая)
52	OUTLET	25	Электрические розетки
53	STOP	10	Стоп-сигналы
54	ROOM	15	Верхние плафоны освещения салона

№	Обозначение	Номинальный ток, А	Защищаемый потребитель
1	P.SEAT D	30	Электрический привод регулировки сиденья
2	P.WINDOW3	30	Электрические стеклоподъемники
3	R.OUTLET3	15	—
4	P.WINDOW2	25	Электрические стеклоподъемники
5	ESCL	15	Электрическая блокировка рулевого вала
6	D.LOCK	25	Центральный электрический замок
7	SEAT WARM	20	Обогреватели сидений
8	SUNROOF	10	Вентиляционный люк в крыше
9	F.OUTLET	15	Электрические розетки
10	MIRROR	7.5	Электрический привод зеркал заднего вида
11	R. OUTLET 1	15	Электрические розетки
12	SCR3	15	—
13	SCR4	15
14	R.OUTLET2	15	Электрические розетки
15	USB	7,5	Разъем питания USB
16	PLG	20	Задняя подъемная дверь с электроприводом
17	M.DEF	7,5	Обогреватели наружных зеркал заднего вида
18	R.SEAT W	20	Обогреватели сидений
19	—	—	—
20	AT IND	7,5	Индикатор включенного диапазона автоматической трансмиссии
21	P.SEAT P	30	Электрический привод регулировки сиденья

Принцип работы

1. Датчик частоты вращения колеса. Передаёт информацию о скорости передвижения транспортного средства в бортовой компьютер.
2. Регулятор угла поворота руля. Осуществляет передачу данных о смене направления движения.
3. Контроллер степени ускорения. Информирует о профиле дорожного полотна.
4. Устройство контроля освещения. Передаёт сведения об уровне интенсивности светового потока.
5. Видеокамера. Служит для своевременного распознавания препятствия на дороге.

В оптике Мазда СХ-5 используется ксенон. Фонари поворачиваются и меняют угол светового потока при помощи специальных электромоторов. Они работают независимо друг от друга, поэтому их наклоны при входе в поворот отличаются. При изменении курса машины, на блок управления подаётся соответствующий сигнал, и фары автоматически меняют угол наклона.

Снятие блока предохранителей в салоне

Для демонтажа салонного блока предохранителей Mazda 3 BK выполняются следующие операции:

Первоначально требуется повторить действия из первого абзаца раздела «Схема блока предохранителей в салоне Мазда 3 БК»;

Затем отключаются две колодки с проводами питания. Для этого необходимо поддеть и выдвинуть защелку из пластика, а затем вытянуть разъем.

Блок выводится из зацепления с кронштейнами и демонтируется.

В состав монтажного блочка в салоне Мазда 3 BK входит ЭБУ кузовного оборудования и охранной сигнализации GEM. В случае повреждения блочка с защитными элементами потребуется сменить устройство в сборе с ЭБУ.

Как заменить неисправные предохранители

Запасные части

В Мазда СХ-5 применяются «вилочные», короткие по высоте, низкопрофильные предохранители. Числовые значение (номинал): 5А, 10А, 15А, 20А, 25А. (А-амперы). При крайней необходимости, есть возможность использовать, более «высокие» предохранители. Главное соблюдать номинал заменяемого предохранителя.

Инструмент

Пластмассовые щипцы. Закреплены в верхней крышке блока предохранителей под капотом. При отсутствии оригинальных щипцов, применимы круглогубцы с изолированными ручками.

Артикул оригинальных щипцов: C235-66-739

Оригинальные щипцы для извлечения предохранителей из разъёма

Круглогубцыю Возможная замена, при отсутствии оригинальных щипцов

Блок предохранителей под капотом автомобиля.

Блок предохранителей в моторном отсеке

Отсоединить и снять крышку блока предохранителей, отстегнув два фиксатора.

Снятая крышка.

Убрать крышку в безопасное место, чтобы не мешала работать.

На внутренней стороне крышке, есть схема расположения предохранителей.

 а также пластмассовые щипцы для извлечения неисправных предохранителей.

При отсутствии оригинальных щипцов, используйте подходящий инструмент, с изолированными ручками. Круглогубцы и тп.

Блок предохранителей в салоне автомобиля.

Блок предохранителей расположен за пластиковой крышкой, на облицовке. Ниже приборной панели, сбоку.

С правой стороны крышки имеется небольшой паз, для удобства снятия.

Снять крышку и убрать в безопасное место.

На внутренней стороне крышки, также имеется схема расположения предохранителей.

Место для крепления запасных предохранителей, на обратной стороне защитной крышки.

Блок предохранителей, без защитной крышки.

Для замены или проверки предохранителя, с помощью щипцов, извлеките его из разъёма.

При отсутствии оригинальных щипцов.

С помощью. круглогубцев или другого подходящего для этих целей инструмента.

При просмотре «на свет», определите исправен предохранитель или требует замены.

Если металлическая нить, внутри полупрозрачного предохранителя с обрывом нити, то такой предохранитель требует замены.

Даже если на первый взгляд предохранитель без повреждений, лучше заменить на заведомо исправный.

Вставьте новый предохранитель, в гнездо и зафиксируйте надавливая на него сверху пальцем.

Установленный предохранитель в разъёме блока предохранителей

Аккуратно вставьте и защёлкните крышку, на блоке предохранителей под капотом.

Убедитесь, что два фиксатора вошли в пазы и надёжно зафиксировали крышку.

Крышку на блоке предохранителей в салоне, вставьте в боковую панель

 и защелкните, лёгким нажатием руки.

Блок в салоне

Находится под защитной крышкой на левой стойке около ноги водителя.

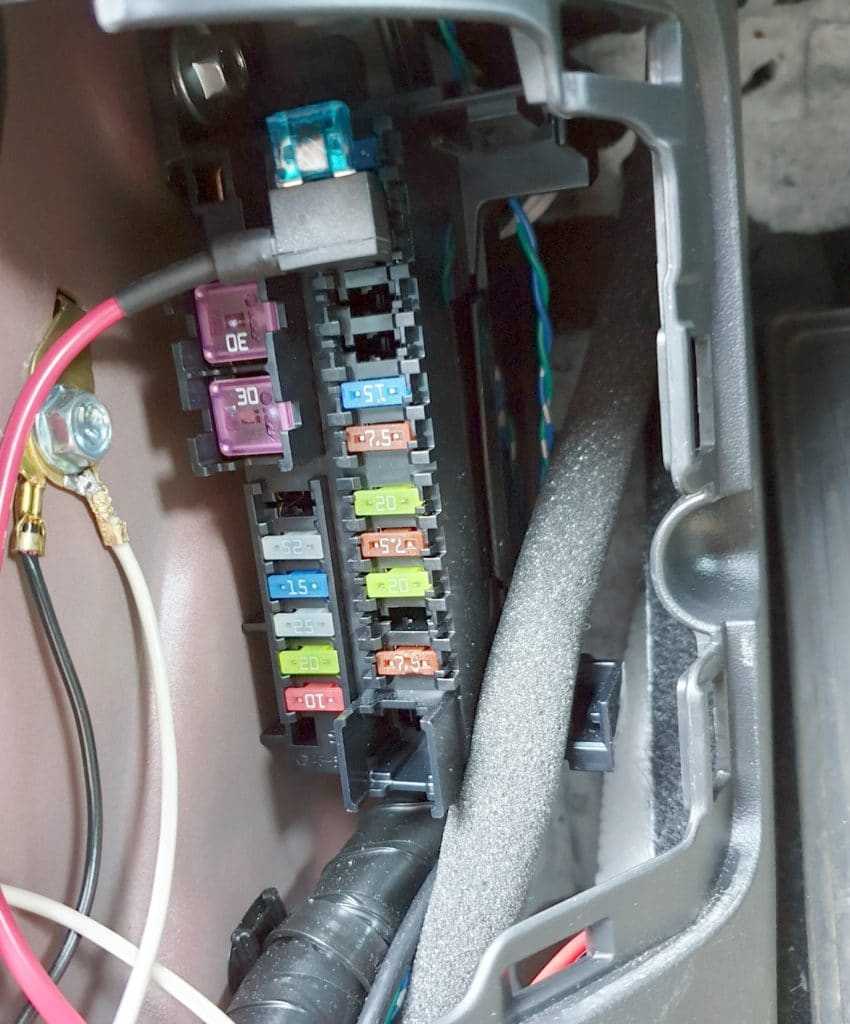

Фото — пример

Схема

Описание

1	30А P.SEAT D — Электропривод регулировки сиденья (для некоторых вариантов исполнения)
2	30А P.WINDOW 3 — Электрические стеклоподъемники
3	15А R.OUTLET3 — Дополнительные электрические розетки
4	25А P.WINDOW 2 — Электрические стеклоподъемники
5	15А SRS2/ESCL — Замок рулевого вала
6	25А D.LOCK — Центральный электрический замок
7	20А SEAT WARM — Электро подогрев сидений (для некоторых вариантов исполнения)
8	10А SUNROOF — Вентиляционный люк в крыше (для некоторых вариантов исполнения)
9	15А F.OUTLET — Передние электрические розетки (прикуриватель)
10	7,5А MIRROR — Электрический привод регулировки зеркал заднего вида
11	15А R.OUTLET1 — Задние электрические розетки (для некоторых вариантов исполнения)
12	Резерв
13	Резерв
14	Резерв
15	Резерв
16	Резерв
17	7,5А M.DEF — Электрический подогрев наружных зеркал
18	20А R.SEAT W — Подогрев сидений
19	Резерв
20	7,5А AT IND — Индикатор трансмиссии
21	30А P.SEAT Р — Электрический привод регулировки сиденья

Блок предохранителей в салоне

При отказе электрического оборудования проверьте исправность электрических предохранителей во блоке предохранителей в салоне Мазда СХ 5. Для этого выполните следующие операции:

Установите выключатель двигателя в состояние OFF (Выключено).
Выключите все бортовые потребители электроэнергии.
Откройте крышку блока предохранителей.
Выньте предохранитель из гнезда с помощью специальных щипцов, которые расположены в блоке предохранителей в моторном отсеке.
Проверьте состояние предохранителя. Если предохранитель перегорел, замените его новым.
Вставьте в гнездо новый предохранитель, рассчитанный точно на такую же величину номинального электрического тока. Убедитесь в том, что предохранитель надежно зафиксирован в гнезде панели. Если предохранитель не фиксируется в гнезде, обратитесь к специалисту

Внимание! Если запасной предохранитель требуемого номинала отсутствует, то в качестве временной меры можно взять рассчитанный на такое же значение номинального тока предохранитель, защищающий электрический прибор, который существенно не влияет на функционирование автомобиля (например, предохранитель из гнезда AUDIO (Аудиосистема) или OUTLET (Электрическая розетка)).

Установите на место крышку и убедитесь в надежности ее фиксации.

Общие сведения об AFS и её функции

Иногда климатические условия уменьшают видимость настолько, что передвижение становится крайне небезопасным. Дабы облегчить водителю жизнь, японский бренд оборудовал модельный ряд СХ-5 адаптивной оптикой, включающей в себя:

• контроллеры;
• систему управления;
• исполнительные механизмы.

Система AFS работает таким образом, что сначала датчики считывают показатели скорости и определяют направление движения колёс, а потом передают информацию на модуль управления в бортовой компьютер, который обрабатывает данные и перенаправляет их к исполнительным устройствам, вмонтированным в фары автомобиля. Далее световой пучок корректируется по вертикали и горизонтали в зависимости от угла наклона. За счёт этого управляемость транспортным средством, комфорт и безопасность при движении значительно возрастают.

Важно! В горизонтальном направлении система AFS Mazda CX-5 способна поворачивать световой пучок на угол до 15°. Адаптивная оптика обеспечивает:

Адаптивная оптика обеспечивает:

1. Динамическое вхождение в повороты. Улучшает освещение при входе в повороты и на извилистых дорогах – световой поток фары, в сторону которой осуществляется поворот, изменяет угол наклона до 15° (вторая фара имеет ограничение смещения света до 7°). Такие рамки поворота позволяют исключить возможность ослепления водителя встречного авто.
2. Коррекцию наклона. Угол наклона по вертикали корректируется исходя из положения кузова. Необходимость в изменении положения фонарей может возникнуть при высокой загрузке автомобиля, резком торможении или старте.
3. Управление дальним светом. На уровне автоматики происходит переключение света с ближнего на дальний и наоборот, как только датчики замечают приближающееся встречное транспортное средство.

Режимы функционирования адаптивных фар AFS:

1. Освещение дорожного полотна при движении в плотном городском трафике (скорость машины не должна превышать 55 км/час). Т. к. оно в большей степени распространяется в боковые стороны, заметить пешехода становится проще.
2. Режим дальнего освещения (рассеивание в боковые стороны уменьшается). Переключение света выполняется автоматически при достижении скорости в 100 км/час.
3. Условия плохой видимости. В этом случае свет фар направляется ближе к дорожному покрытию, а интенсивность луча уменьшается, что позволяет снизить блики от влаги в воздухе.
4. Освещение поворотов. Улучшается при перенаправлении светового пучка в сторону движения автомобиля.

Расшифровка предохранителей Мазда 3

Схема предохранителей автомобиля является важной информацией, в случае повреждения того или иного предохранителя необходимо знать расположение предохранителей. Подкапотный блок представлен предохранителями Fс 1 по 36 номер

Предохранитель № 1 отвечает за электровентилятор и охлаждение. Номер 2 – электронасос гидроусилителя. № 3 – аварийные сигналы и омывка стекол, центральный замок и габариты. № 4 – фары, № 5 – цепь РТС, 7, 8, 19 — АБС, система устойчивости курса, 9 – силовая цепь.

Датчики 11 и 12 – зажигание и реле стартера. Номер 13 – подключается при зажигании и отключается при отключении стартера (в отличие от 11). 15 — климатконтроль, 17 – за обогрев задних стекол. F20- фары противотуманные. Звуковые сигналы — № 21. Номер 23– предохранитель омывателя фар.

В салоне располагаются датчики с 37 по 86 номер:

• D/LOCK 2 – центральный замок;
• 39-40 — дальний свет;
• 43 – прикуриватель;
• 44 – аудио;
• 45 – зеркала;
• 46 – правые габариты;
• 47 – разъемы для диагностики;
• 49 – цепь замка;
• 50 – управление электрическими приборами;
• 51 – поворотники и электросигнализация;
• 52 — люк в крыше;
• 53 — отмывка стекол;
• 55-56 – подъем стекол;
• 57 – система охраны;
• 58 – обогрев;
• 60-61 – ближний свет;
• 65 – подушка безопасности;
• 67 – устойчивость, рулевое управление;
• 68 – очистка стекол;
• 69 – управление двигателем;
• 70 – очиститель стекол;
• 74 – система обогрева сидений;
• 75 – замок центральный;
• 76 – компрессор кондиционера;
• 77- 78 – подъем стекол;
• 79 – свет во время заднего хода;
• 80- люк крыши;
• 81 –левые габариты;
• 82 – противотуманное освещение, подсветка приборной панели;

Пропущенные номера являются резервными предохранительными элементами. Также к ним относятся предохранители F83 – F86. В монтажном блоке салона размещены реле № 23 – ближний свет, 24 – селектор АКП, 25, 26 – скорости работы по очистки стекол, 27, 28 – дальнее освещение и габариты соответственно.

Блок под капотом

Он устанавливается в левой части моторного отсека, рядом с аккумулятором.

Пример исполнения на фото

Пример схемы с крышки блока

Предохранители

Схема расположения предохранителей Mazda CX-5

Назначение предохранителей

1	30А ADD FAN GE Вентилятор охлаждения двигателя
2	30А IG2 Защита различных электрических цепей
3	30А INJECTOR Система управления двигателем
4	40А FAN DE Вентилятор охлаждения двигателя
5	30А P.WINDOW1 Электрические стеклоподъемники
6	Резерв
7	40А ADD FAN DE Вентилятор охлаждения двигателя
8	20А EVVT Система управления двигателем
9	40А DEFOG Электрический подогрев заднего стекла
10	40А DCDC DE Защита различных электрических целей
11	30А FAN GE Вентилятор охлаждения двигателя
12	Резерв
13	Резерв
14	Резерв
15	40А ENG.MAIN Система управления двигателем
16	50А ABS/DSC M Анти блокировочная тормозная система (ABS), противо заносная система (DSC)
17	50А CABIN +B Защита различных электрических цепей
18	20А WIPER Очиститель и омыватель ветрового стекла
19	40А HEATER Отопитель / Кондиционер
20	30А DCDC REG Защита различных электрических цепей
21	7,5А ENGINE IG1 Система управления двигателем
22	15А C/U IG1 Защита различных электрических цепей
23	H/L LOW L HID L Фара (левая), фара ближнего света (левая)
24	15А H/L LOW R Фара ближнего света (правая)
25	15А ENGINE 3 Система управления двигателем
26	15А ENGINE 2 Система управления двигателем
27	15А ENGINE 1 Система управления двигателем
28	15А AT Система управления коробкой передач, замок зажигания
29	20А H/CLEAN Омыватель фар
30	7,5А А/С Кондиционер
31	15А AT PUMPСистема управления коробкой передач
32	10А STOP Стоп-сигналы, задний противотуманный фонарь
33	15А R.WIPER Очиститель заднего стекла
34	20А H/L HI Фары дальнего света
35	15А HID R Фара (правая)
36	15А FOG Передние противотуманные фары
37	7,5А ENG.+B Система управления двигателем
38	7,5А AUDIO2 Аудиосистема
39	5А GLOW SIG Система управления двигателем
40	7,5А METER2 Комбинация приборов
41	10А METER1 Комбинация приборов
42	7,5А SRS1 Подушки безопасности
43	25А BOSE Автомобили,оборудованные аудиосистемой Bose
44	15А AUDIO 1 Аудиосистема
45	30А ABS/DSC S Анти блокировочная тормозная система (ABS), противо заносная система (DSC)
46	15А FUEL PUMP Топливная система
47	25А FUEL WARM Подогрев топлива
48	TAIL Габариты
49	Резерв
50	50А HAZARD Фонари аварийной сигнализации, указатели поворота, передние и задние габаритные фонари, фонари освещения номерного знака
51	Резерв
52	15А R.OUTLET2 Электрические розетки
53	15А HORN Звуковой сигнал
54	15А ROOM Плафон освещения салона

Предохранители уаз патриот: где находятся, замена — АвтоЭксперт

Где находится блок предохранителей.

Большинство предохранителей расположено в монтажном блоке в салоне, в панели приборов с левой стороны внизу. Чтобы добраться необходимо повернуть винт фиксатора крышки и преодолевая сопротивление верхних креплений снять крышку.

Расположение предохранителей и реле

Расшифровка:

№ предохранителя	Сила тока, А	Назначение
1	10	Резерв
2	20	Тоже
3	30
4	5	Лампы освещения приборов габаритные огни левого борта
5	7,5	Ближний свет правой фары
6	10	Дальний свет правой фары
7	10	Правая противотуманная фара
8	30	Электростеклоподьемники дверей, электропривод люка
9	15	Штепсельная розетка для переносной лампы
10	20	Звуковой сигнал, электропривод боковых зеркал заднего вида
11	20	Обогреватель заднего стекла
12	20	Очистители и омыватели стекол
13	20	Резерв
14	5	Габаритные огни правого борта и фонари освещения номерного знай
15	7,5	Ближний свет левой фары
16	10	Дальний свет левой фары, контрольная лампа включения дальнего света фар
17	10	Левая противотуманная фара
18	20	Система электроприводов блокировки дверей
19	10	Указатели поворота и аварийная сигнализация
20	7,5	Плафоны освещения, лампа освещения моторного отсека, стоп-сигналы
21	25	предохранитель печки и прикуривателя
22	10	Комбинация приборов, выключатель света заднего хода
23	7,5	Задние противотуманные огни

Реле:

№ реле	Наименование
P1	Реле включения ближнего света фар
P2	Реле включения дальнего света фар
PЗ	Реле-прерыватель стеклоочистителя
P4	Реле-прерыватель указателей поворота
P5	Реле включения обогрева заднего стекла
P6	Реле включения противотуманных фар
P7	Дополнительное (разгрузочное) реле

Дополнительный блок предохранителей и реле в моторном отсеке Расположен на левом брызговике. Для доступа к предохранителям необходимо отжать фиксатор крышки в его передней части и снять крышку.

Вот так расположены предохранители в дополнительном блоке под капотом

Расшифровка:

№ предохранителя	Сила тока, А	Защищаемые цепи
1	30	Силовая цепь реле вентилятора
2	20	Силовая цепь реле стартера
3	20	Силовая цепь реле электробензонасоса
4	5	Приборы
5	25	ABS
6	30	Силовая цепь реле вентилятора
7	10	Силовая цепь главного реле системы управления двигателем
8	10	ABS
9	40	Тоже
10	80 (90)	Питание монтажного блока

Реле:

№ реле на изображении выше	Наименование
P1	Реле стартера
P2	Реле времени стеклоомывателя двери задка
PЗ	Место для реле блока управления заслон­кой рециркуляции
P4	Реле электровентилятора
P5	Тоже
P6	Реле компрессора*
P7	Реле электробензонасоса
P8	Реле включения звуковых сигналов
P9	Реле системы управления двигателем
P10	Реле кондиционера*

Снятие монтажного блока предохранителей и реле в салоне автомобиля Отсоедините клемму минус от аккумуляторной батареи. Снимите левую нижнюю облицовку панели приборов

Снимите ручку привода замка капота

Ослабьте затяжку винта нижнего крепления монтажного блока к его кронштейну

Выводя выступы верхнего крепления из зацепления с кронштейна и снимите блок с кронштейна

Разверните блок колодками вверх

• и отсоедините колодки жгутов проводов
• Снимите монтажный блок
• Установка аналогична снятию
• Снятие дополнительного монтажного блока реле и предохранителей
• Отсоедините клемму минус от аккумулятора Открутите два болта крепления монтажного блока
• Снимите монтажный блок с кронштейна
• Поверните блок верх, чтобы удобно было отсоединить колодки жгутов проводов
• Подденьте отверткой нижние фиксаторы блока
• И снимите крышку блока
• Подденьте фиксаторы колодок жгутов проводов реле
• Извлеките колодки вместе с реле из блока

Блок под капотом

Он устанавливается в левой части моторного отсека, рядом с аккумулятором.

Фото — пример исполнения

Пример схемы с крышки блока

Предохранители

Схема предохранителей

Назначение предохранителей

1	30А ADD FAN GE — Вентилятор охлаждения двигателя
2	30А IG2 — Защита различных электрических цепей
3	30А INJECTOR — Система управления двигателем
4	40А FAN DE — Вентилятор охлаждения двигателя
5	30А P.WINDOW1 — Электрические стеклоподъемники
6	Резерв
7	40А ADD FAN DE — Вентилятор охлаждения двигателя
8	20А EVVT — Система управления двигателем
9	40А DEFOG — Электрический подогрев заднего стекла
10	40А DCDC DE — Защита различных электрических целей
11	30А FAN GE — Вентилятор охлаждения двигателя
12	Резерв
13	Резерв
14	Резерв
15	40А ENG.MAIN — Система управления двигателем
16	50А ABS/DSC M — Анти блокировочная тормозная система (ABS), противо заносная система (DSC)
17	50А CABIN +B — Защита различных электрических цепей
18	20А WIPER — Очиститель и омыватель ветрового стекла
19	40А HEATER — Отопитель / Кондиционер
20	30А DCDC REG — Защита различных электрических цепей
21	7,5А ENGINE IG1 — Система управления двигателем
22	15А C/U IG1 — Защита различных электрических цепей
23	H/L LOW L HID L — Фара (левая), фара ближнего света (левая)
24	15А H/L LOW R — Фара ближнего света (правая)
25	15А ENGINE 3 — Система управления двигателем
26	15А ENGINE 2 — Система управления двигателем
27	15А ENGINE 1 — Система управления двигателем
28	15А AT — Система управления коробкой передач, замок зажигания
29	20А H/CLEAN — Омыватель фар
30	7,5А А/С — Кондиционер
31	15А — AT PUMPСистема управления коробкой передач
32	10А STOP — Стоп-сигналы, задний противотуманный фонарь
33	15А R.WIPER — Очиститель заднего стекла
34	20А H/L HI — Фары дальнего света
35	15А HID R — Фара (правая)
36	15А FOG — Передние противотуманные фары
37	7,5А ENG.+B — Система управления двигателем
38	7,5А AUDIO2 — Аудиосистема
39	5А GLOW SIG — Система управления двигателем
40	7,5А METER2 — Комбинация приборов
41	10А METER1 — Комбинация приборов
42	7,5А SRS1 — Подушки безопасности
43	25А BOSE — Автомобили,оборудованные аудиосистемой Bose
44	15А AUDIO 1 — Аудиосистема
45	30А ABS/DSC S — Анти блокировочная тормозная система (ABS), противо заносная система (DSC)
46	15А FUEL PUMP — Топливная система
47	25А FUEL WARM — Подогрев топлива
48	TAIL — Габариты
49	Резерв
50	50А HAZARD — Фонари аварийной сигнализации, указатели поворота, передние и задние габаритные фонари, фонари освещения номерного знака
51	Резерв
52	15А R.OUTLET2 — Электрические розетки
53	15А HORN — Звуковой сигнал
54	15А ROOM — Плафон освещения салона

Реле

Схема реле

Обозначение реле

TNS RELAY (TAIL)	РЕЛЕ TNS (ГАБАРИТОВ)
A/C RELAY	РЕЛЕ КОНДИЦИОНЕРА
FUELINJECTOR RELAY	РЕЛЕ ТОПЛИВНОГО ИНЖЕКТОРА
ELECTRIC AT OR OIL PUMP RELAY	РЕЛЕ ЭЛЕКТРИЧЕСКОЙ ТРАНСМИССИИ ИЛИ РЕЛЕ МАСЛЯНОГО НАСОСА ТРАНСМИССИИ
HEADLIGHT HI RELAY	РЕЛЕ ПЕРЕДНИХ ФАР
STARTER RELAY	РЕЛЕ СТАРТЕРА
BLOWER RELAY	РЕЛЕ ВЕНТИЛЯТОРА
ELECTRIC VARIABLE VALVE TIMING RELAY	РЕЛЕ ЗАРЯДКИ ЭЛЕКТРИЧЕСКОГО КЛАПАНА
REAR WINDOW DEFROSTER RELAY	РЕЛЕ РАЗМОРАЖИВАНИЯ ЗАДНИХ ОКОН
FUEL PUMP RELAY	РЕЛЕ ТОПЛИВНОГО НАСОСА
OUTLET RELAY	РЕЛЕ ЭЛЕКТРИЧЕСКИХ РОЗЕТОК
HEADLIGHT LO RELAY	РЕЛЕ ФАРЫ (БЛИЖНИЙ)
IG1 RELAY	РЕЛЕ ЗАЖИГАНИЯ
FRONT FOG LIGHT RELAY	РЕЛЕ ПЕРЕДНИХ ПРОТИВО ТУМАННЫХ ФАР
COOLING FAN RELAY NO.2	РЕЛЕ ОХЛАЖДАЮЩЕГО ВЕНТИЛЯТОРА № 2
MAIN RELAY	ГЛАВНОЕ РЕЛЕ
COOLING FAN RELAY NO. 3	РЕЛЕ ОХЛАЖДАЮЩЕГО ВЕНТИЛЯТОРА № 3
DRL RELAY	РЕЛЕ ДХО
HORN RELAY	РЕЛЕ СИГНАЛА
COOLING FAN ACC RELAY	РЕЛЕ ВЕНТИЛЯТОРА ОХЛАЖДЕНИЯ

На этом всё. А если остались вопросы или знаете что можно сделать в неё лучше либо исправить — пишите в комментарии.

Блок в салоне

Расположен под защитной крышкой на левой стойке, под панелью приборов, около ноги водителя.

Фото — пример исполнения

Схема

Описание

1	30А P.SEAT D — Электропривод регулировки сиденья (для некоторых вариантов исполнения)
2	30А P.WINDOW 3 — Электрические стеклоподъемники
3	15А R.OUTLET3 — Дополнительные электрические розетки
4	25А P.WINDOW 2 — Электрические стеклоподъемники
5	15А SRS2/ESCL — Замок рулевого вала
6	25А D.LOCK — Центральный электрический замок
7	20А SEAT WARM — Электро подогрев сидений (для некоторых вариантов исполнения)
8	10А SUNROOF — Вентиляционный люк в крыше (для некоторых вариантов исполнения)
9	15А F.OUTLET — Передние электрические розетки (прикуриватель)
10	7,5А MIRROR — Электрический привод регулировки зеркал заднего вида
11	15А R.OUTLET1 — Задние электрические розетки (для некоторых вариантов исполнения)
12	Резерв
13	Резерв
14	Резерв
15	Резерв
16	Резерв
17	7,5А M.DEF — Электрический подогрев наружных зеркал
18	20А R.SEAT W — Подогрев сидений
19	Резерв
20	7,5А AT IND — Индикатор трансмиссии
21	30А P.SEAT Р — Электрический привод регулировки сиденья

Скачивание книги

После успешного прохождения платежа (любым способом) и возврата в магазин KrutilVertel с сайта платежной системы Вы попадаете на страницу успешной оплаты:

Купленная Вами книга будет находиться в Вашем личном кабинете, откуда ее всегда можно будет скачать.

Обратите внимание, что после совершения оплаты, Вам необходимо вернуться обратно с сайта платежной системы на сайт KrutilVertel. В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом — мы вышлем Вам письмо в котором будет указан доступ для скачивания книги. В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом — мы вышлем Вам письмо в котором будет указан доступ для скачивания книги

В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом — мы вышлем Вам письмо в котором будет указан доступ для скачивания книги.

Блок предохранителей в салоне

Находится под защитным кожухом на левой стойке, под панелью приборов, рядом с ногой водителя.

Фото например

Диаграмма

Назначение

1	30А P.SEAT D — Электрорегулировка сиденья (для некоторых версий)
2	30А P.WINDOW 3 — Электростеклоподъемники
3	15A R.OUTLET3 — Дополнительные электрические розетки
4	25А P.WINDOW 2 — Электрические стеклоподъемники
5	15A SRS2 / ESCL — Замок рулевого вала
6	25А D.LOCK — Центральный электрозамок
7	20А SEAT WARM — Электрический подогрев сидений (для некоторых версий)
8	10А SUNROOF — Вентиляционный люк в крыше (для некоторых версий)
9	15A F.OUTLET — Передние электрические розетки (прикуриватель)
10	7,5А MIRROR — Электропривод регулировки зеркал заднего вида.
11	15А R.OUTLET1 — Задние электрические розетки (для некоторых версий)
12	бронировать
13	бронировать
14	бронировать
15	бронировать
16	бронировать
17	7.5A M.DEF — Наружные зеркала с электрообогревом
18	20А R.SEAT W — Подогрев сидений
19	бронировать
20	7,5А AT IND — Индикатор трансмиссии
21 год	30A P.SEAT P — Электропривод регулировки сиденья

Блок в салоне Mazda CX-5

Находится под защитной крышкой на левой стойке около ноги водителя.

Фото пример

Схема

Описание

1	30А P.SEAT D Электропривод регулировки сиденья (для некоторых вариантов исполнения)
2	30А P.WINDOW 3 Электрические стеклоподъемники
3	15А R.OUTLET3 Дополнительные электрические розетки
4	25А P.WINDOW 2 Электрические стеклоподъемники
5	15А SRS2/ESCL Замок рулевого вала
6	25А D.LOCK Центральный электрический замок
7	20А SEAT WARM Электро подогрев сидений (для некоторых вариантов исполнения)
8	10А SUNROOF Вентиляционный люк в крыше (для некоторых вариантов исполнения)
9	15А F.OUTLET Передние электрические розетки (прикуриватель)
10	7,5А MIRROR Электрический привод регулировки зеркал заднего вида
11	15А R.OUTLET1 Задние электрические розетки (для некоторых вариантов исполнения)
12	Резерв
13	Резерв
14	Резерв
15	Резерв
16	Резерв
17	7,5А M.DEF Электрический подогрев наружных зеркал
18	20А R.SEAT W Подогрев сидений
19	Резерв
20	7,5А AT IND Индикатор трансмиссии
21	30А P.SEAT Р Электрический привод регулировки сиденья

Замена главного предохранителя — УАЗ Patriot, 2.7 л., 2021 года на DRIVE2

Всем привет!Вот и меня не обошла стороной проблема подгорающих контактов главного предохранителя (описано здесь www.drive2.ru/c/536767284102835476/)Решение проблемы очевидно — замена предохранителя.

Некоторые находят выход из положения более тугим подгибом зажимов, либо нанесением смазки для клемм АКБ на контакты. Я считаю это полумерой.

Покурив форум и взяв на вооружение советы бывалых, в магазине ГАЗ был куплен блок БРП-4, метр медного провода, и несколько клемм

Полный размер

Блок с подгоревшими контактами. Три силовых предохранителя 60А, 40А, 60А — вынут

Полный размер

Ключем на 10 откручиваем гайку М6 и снимаем красный силовой провод, приходящий от АКБ. Откусываем кусачками три толстых провода, которые защищают наши предохранители (розовый, коричневый, красный)

Полный размер

Берем новый блок БРП-4, устанавливаем туда предохранители нужного нам номинала (60, 60, 40, 40 резервный). Запитываем блок тремя проводами (можно одним толстым, но я его не нашел)

Полный размер

Попытавшись запихать три клеммы на одну шпильку и поняв, что ничего из этого не выйдет, я откусил их и запаял три провода в одну клемму. Позже заменю эту косичку на один толстый провод.

Полный размер

Припаиваем клеммы к ранее откусанным проводам, которые уходят к потребителям

Полный размер

Запитываем БРП-4 от старого блока. Не забываем вернуть туда же толстый красный провод от АКБ

Полный размер

Подкидываем провода, идущие к потребителям.

Проделав всю эту работу и почитав отчет со стороны, я вот бы что хотел посоветовать:1. Вместо косички из трех красных проводов, лучше установить один толстый.2.

Провода к потребителям (красный, розовый, коричневый) лучше нарастить сантиметров на 30 и каждый кинуть в гофру. Тогда появится возможность разместить БРП-4 где-нибудь на моторном щите или подкрылке.

Сейчас из-за коротких проводов он просто лежит на крышке старого блока.

Как-то так. С уважением.

Цена вопроса: 500 ₽ Пробег: 42 000 км

Оплата через PayPal

После выбора оплаты через PayPal запустится платежная система PayPal, где требуется выбрать способ оплаты банковская карта или аккаунт PayPal.

Если у Вас уже есть аккаунт PayPal, то Вам необходимо зайти в него и осуществить платеж.

Если у Вас нет аккаунта в PayPal, и Вы хотите оплатить с помощью банковской карты через PayPal, Вам необходимо нажать на кнопку «Create an Account (Создать аккаунт)» — на рисунке показано стрелочкой.

После чего PayPal предложит вам выбрать Вашу страну и указать данные кредитной карты.

После указания данных, необходимых для осуществления платежа, надо нажать на кнопку «Pay Now (Оплатить)».
