Предохранители и реле

Расположение блоков управления

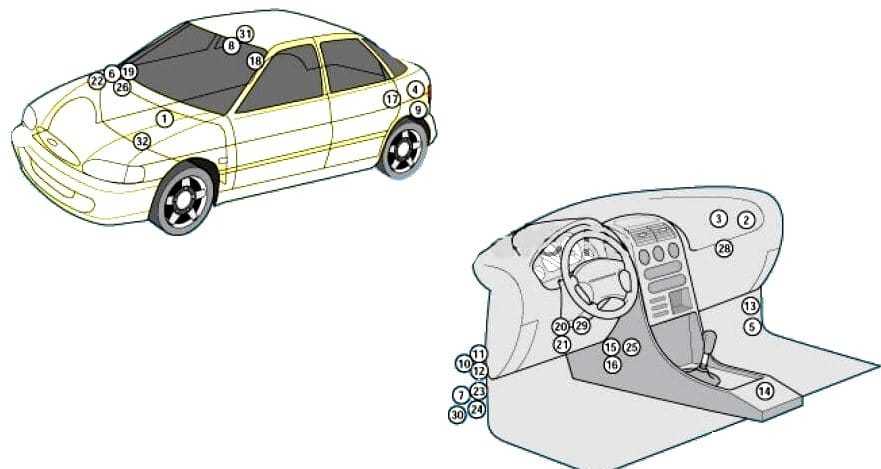

Общая схема расположения электронных блоков управления

p, blockquote 4,0,0,0,0 —>

p, blockquote 5,0,0,0,0 —>

p, blockquote 6,0,0,0,0 —>

1 Реле кондиционера — перегородка
2 Реле электропривода антенны (Кабриолет)
3 Электронный блок управления SRS
4 Звуковой сигнал противоугонной системы
5 Реле противоугонной системы (Кабриолет)
6 Аккумуляторная батарея
7 Блок управления центральным замком/ блок управления противоугонной системы
8 Инфракрасный приемник центрального замка
9 Тепловой предохранитель (привод складывающейся крыши) — левая часть багажного отделения
10 Реле привода складывающейся крыши (складывание)
11 Реле привода складывающейся крыши (раскладывание)
12 Реле привода складывающейся крыши
13 Диагностический разъем (DLC)
14 Реле электропривода стеклоподъемника — открытие («one touch»)
15 Реле электропривода стеклоподъемника, со стороны водителя — за центральной консолью
16 Реле электропривода стеклоподъемника, со стороны пассажира — за центральной консолью
17 Реле электропривода заднего левого стеклоподъемника (Кабриолет)
18 Реле электропривода заднего правого стеклоподъемника (Кабриолет)
19 Реле электродвигателя вентилятора системы охлаждения-за аккумуляторной батареей
20 Блок предохранителей/ реле приборная панель 1
21 Блок предохранителей /реле приборная панель 2
22 Блок предохранителей/ реле, моторный отсек
23 Предохранитель F38 (40A) — выключатель стеклоподъемника (Кабриолет)
24 Предохранитель F40 (10A) – реле привода антенны(Кабриолет)
25 ПредохранительF41 (3A) -CD — чейнджер аудиосистемы
26 Реле обогревателя лобового стекла — за аккумуляторной батареей
27 Звуковой сигнал
28 Электронный блок управления иммобилайзером
29 Кольцевая антенна иммобилайзера — рулевая колонка
30 Инерционный выключатель отсечки подачи топлива
31 Реле электропривода люка

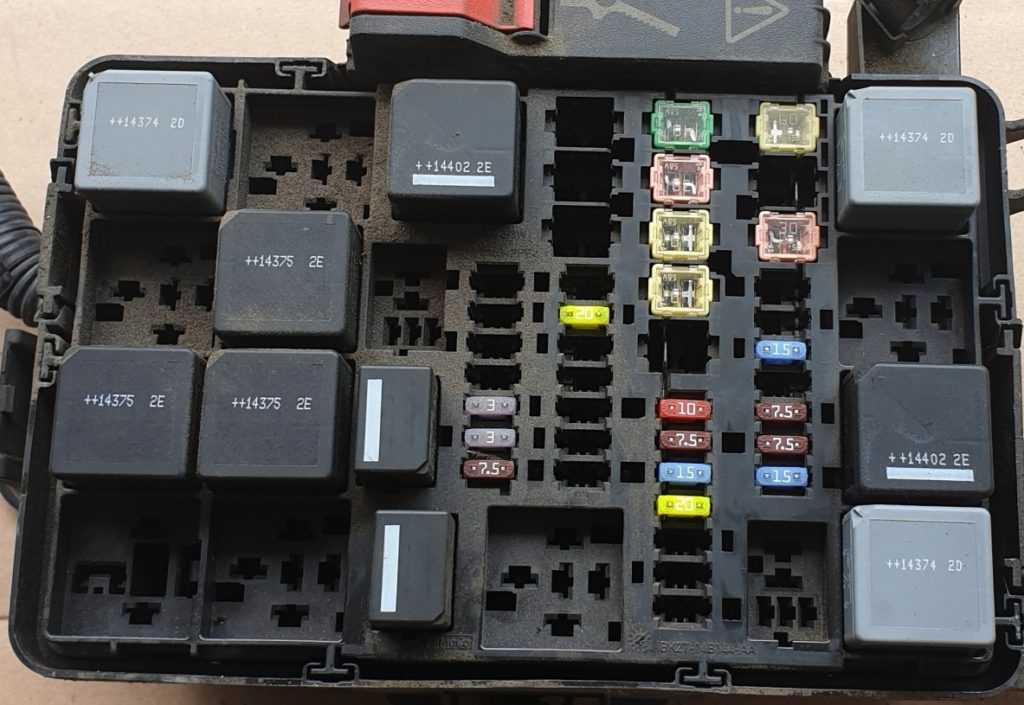

Блок под капотом

Находится рядом с бочком омывающей жидкости, под защитной крышкой.

Описание

Вариант 1

F1 10А Система снижения токсичности выхлопа
F2 15А Система снижения токсичности выхлопа
F3 15А Система снижения токсичности выхлопа
F4 10А Система снижения токсичности выхлопа
F5 30А Испаритель фильтра продуктов сгорания дизельного топлива, Система управления свечей предпускового подогрева
F6 3А Антиблокировочная система тормозов. Поддержание устойчивости. Зажигание
F7 7,5А Модуль управления силовым агрегатом
F8 20А Вентилятор охлаждения
F9 30А Левый стеклоочиститель ветрового стекла
F10 30А Правый стеклоочиститель ветрового стекла
F11 10А Муфта компрессора системы кондициониро­вания
F12 20А Свеча предпускового подогрева испарителя фильтра продуктов сгорания дизельного топлива
F13 Резерв
F14 30А Система снижения токсичности выхлопа — зажигание
F15 Не используется
F16 Не используется
F17 Не используется
F18 40А Антиблокировочная система тормозов, насос системы поддержания устойчивости
F19 30А Соленоид стартера
F20 60А Свечи накаливания
F21 60А Реле 3 зажигания
F22 Резерв
F22 Резерв
F23 Резерв
F24 7,5А Топливный насос высокого давления
F25 Резерв
F26 Резерв
F27 Резерв
F28 Резерв
F29 Резерв
F30 40А Вентилятор 1 системы охлаждения
F31 40А Вентилятор 2 системы охлаждения
F32 60А Электродвигатели (два) стеклоочистителей ветрового стекла
F33 20А Запуск-остановка вспомогательного водяного насоса
F34 Резерв
F35 15А Источник питания системы управления силовым агрегатом
F36 15А Датчик NOXI 2
F37 7,5А Клапан управления обьемом
F38 7,5А Датчик массового расхода воздуха
F39 15А Испаритель топлива дизельного насоса
Реле
R1 Зажигание
R2 Стартер
R3 Стеклоочиститель заднего окна
R4 Не используется
R5 вентилятор охлаждения
R6 Стеклоочиститель ветрового стекла — включение и выключение
R7 Стеклоочиститель ветрового стекла — низкая и высокая скорость работы
R8 Не используется
R9 Не используется
R10 Муфта компрессора системы кондиционирования
R11 Свеча предпускового подогрева топлива системы испарителя
R12 Топливный насос высокого давления
R13 Насос привода на все колеса
R14 Система Econetic
R15 Вентиляторы системы охлаждения: высокоскоростной и низко­скоростной
R16 Система снижения токсичности выхлопа
R17 Модуль управления силовым агрегатом
R18 Вентилятор системы охлаждения — высокоскоростной

Вариант 2

F1 5А Выключение звука радиоприемника
F2 Резерв
F3 Резерв
F4 Резерв
F5 Резерв
F6 15А Датчик оксидов азота
F7 15А Датчик твердых частиц
F8 20А Высокоскоростной вентилятор системы охлаждения
F9 Резерв
F10 Резерв
F11 Резерв
F12 Резерв
F13 Резерв
F14 Резерв
F15 Резерв
F16 Резерв
F17 Резерв
F18 40A Вентилятор 2 системы охлаждения
F19 40/60A вентилятор системы охлаждения
F20 40A Система снижения токсичности выхлопа
F21 40А Свеча предпускового подогрева 2
F22 40А Свеча предпускового подогрева 1
F23 10А Муфта компрессора системы кондиционирования
F24 Резерв
F25 15А Правые фары с газоразрядными лампами высокой интенсивности
F26 15А Левые фары с газоразрядными лампами высокой интенсивности
F27 Резерв
F28 5А Нагревательный элемент клапана принудительной вентиляции картера
F29 7,5/15А Насос охлаждающей жидкости
F30 40/60А Реле модуля управления силовым агрегатом
F31 20А Реле «работа-пуск» 2
F32 20A Дополнительный отопитель, работающий на топливе
F33 Резерв
F34 Резерв
F35 20А Модуль управления силовым агрегатом
F36 20А Силовой провод 5 автомобиля
F37 15А Бак с реагентом.  Клапан системы рециркуляции отработавших газов
F38 10А Высокоскоростной вентилятор системы охлаждения. Муфта компрессора системы кондиционирования. Низкоскоростной вентилятор системы охлаждения. Реле высокоскоростного и низкоскоростного вентилятора системы охлаждения. Катушки реле R1, R5, R10, и R15 электро — распределительной коробки двигателя
F39 Система управления свечей предпускового подогрева
Реле
R1 Высокоскоростной вентилятор системы охлаждения
R2 Не используется
R3 Стеклоочиститель заднего окна
R4 Модуль пневматической подвески
R5 Вентилятор охлаждения
R6 Не используется
R7 Левые фары с газоразрядными лампами высокой интенсивности
R8 Правые фары с газоразрядными лампами высокой интенсивности
R9 Стартер
R10 Муфта компрессора системы кондиционирования
R11 Не используется
R12 Не используется
R13 Катализатор системы снижения токсичности выхлопа
R14 Не используется
R15 Низкоскоростной вентилятор системы охлаждения
R16 Не используется
R17 Не используется
R18 Модуль управления силовым агрегатом

Расположение блоков управления

Общая схема расположения электронных блоков управления

Описание элементов

1 Реле кондиционера — перегородка
2 Реле электропривода антенны (Кабриолет)
3 Электронный блок управления SRS
4 Звуковой сигнал противоугонной системы
5 Реле противоугонной системы (Кабриолет)
6 Аккумуляторная батарея
7 Блок управления центральным замком/ блок управления противоугонной системы
8 Инфракрасный приемник центрального замка
9 Тепловой предохранитель (привод складывающейся крыши) — левая часть багажного отделения
10 Реле привода складывающейся крыши (складывание)
11 Реле привода складывающейся крыши (раскладывание)
12 Реле привода складывающейся крыши
13 Диагностический разъем (DLC)
14 Реле электропривода стеклоподъемника — открытие («one touch»)
15 Реле электропривода стеклоподъемника, со стороны водителя — за центральной консолью
16 Реле электропривода стеклоподъемника, со стороны пассажира — за центральной консолью
17 Реле электропривода заднего левого стеклоподъемника (Кабриолет)
18 Реле электропривода заднего правого стеклоподъемника (Кабриолет)
19 Реле электродвигателя вентилятора системы охлаждения-за аккумуляторной батареей
20 Блок предохранителей/ реле приборная панель 1
21 Блок предохранителей /реле приборная панель 2
22 Блок предохранителей/ реле, моторный отсек
23 Предохранитель F38 (40A) — выключатель стеклоподъемника (Кабриолет)
24 Предохранитель F40 (10A) – реле привода антенны(Кабриолет)
25 ПредохранительF41 (3A) -CD — чейнджер аудиосистемы
26 Реле обогревателя лобового стекла — за аккумуляторной батареей
27 Звуковой сигнал
28 Электронный блок управления иммобилайзером
29 Кольцевая антенна иммобилайзера — рулевая колонка
30 Инерционный выключатель отсечки подачи топлива
31 Реле электропривода люка

14.1.1. Предохранители и реле

Блок реле, устанавливаемый до конца 1985 года

1, 3 – запасные предохранители; 2 – реле зажигания; 4 – реле периодического включения стеклоочистителей; 5 – реле подачи питания на стеклоподъемники;

6 – реле противотуманных фар; 7 – реле стеклоподъемников; 8 – реле фар дальнего света; 9 – реле периодического включения; 10 – реле омывателя фар; 11 – прерыватель питания центрального замка

Блок реле, устанавливаемый с 1986 года

1 – 20 – предохранители; I – омыватели фар; II – обогрев заднего стекла с автоматическим выключением; III – периодический режим работы стеклоочистителя ветрового стекла; IV – блокировка запуска двигателя на автомобилях с автоматической коробкой передач; V – защита от перегрузки топливного насоса; VI – замок зажигания; А – контрольная лампочка оборотов холостого хода; В – антиблокировочная система;

С – комбинированный звуковой сигнал; D – задний противотуманный фонарь (устанавливается только в Швеции и Норвегии); E – электрический стеклоподъемник (устанавливается только в Швеции и Норвегии); F – обогрев передних сидений; G – фары I (устанавливаются только в Швеции и Норвегии); H – фары II (устанавливается только в Швеции и Норвегии); I – фары дальнего света; К – фары ближнего света

Реле, устанавливаемые внизу слева под приборной панелью

А – обогрев стекла (серое); В – самонарезающий винт; С – система впрыска топлива (фиолетовое) или задержка запуска двигателя (зеленое или белое); D – блок диодов;

Е – уменьшение ближнего света фар для автомобилей с правым рулем (синее); F – датчик скорости вращения (черное); G – антиблокировочная система (зеленое)

Предохранители и реле установлены в блоке на брызговике левого переднего крыла. Защищаемые цепи указаны схемой на крышке блока. Ток предохранителей определяется по цвету: красный – 10 А, синий – 15 А, желтый – 20 А и бесцветный – 25 А.

Предохранители в автомобилях, изготовленных до конца 1985 года

N

Сила тока

Защищаемые цепи

Аварийная сигнализация, звуковой сигнал

Освещение салона, часы, прикуриватель, омыватель ветрового стекла

Омыватель фар

Дополнительные фары

Противотуманные фары

Правая фара дальнего света

Левая фара дальнего света

Правая фара ближнего света

Левая фара ближнего света

Правый габаритный задний свет, подсветка прикуривателя, комбинации приборов, панели отопителя, освещение вещевого ящика

Левый габаритный задний свет, освещение номерного знака

Вентилятор радиатора

Указатели поворотов, фонари заднего хода, контрольные лампы зарядки аккумулятора и давления масла

Вентилятор отопителя

Обогрев заднего стекла

Стоп-сигналы, электродвигатели стеклоочистителей, омыватель заднего стекла

Электрические стеклоподъемники

Центральный замок

Обогрев сидений

RI

Система впрыска топлива

Предохранители в автомобилях, изготовленных c 1986 года

Ford Escort — предохранители и реле

Ford Escort это компактный легковой автомобиль, который поставлялся на рынки по всему миру в 5 поколениях с 1968 года. Собранный на его платформе 4-х дверный седан так же известен как Ford Orion. В данной публикации будет представлено описание предохранителей и реле Форд Эскорт (Орион) со схемами блоков и фотографиями для последнего поколения, выпускавшегося в 1990, 1991, 1992, 1993, 1994, 1995, 1996, 1997, 1998, 1999, 2000, 2001, 2002 и 2003 годах. За этот период производства автомобиль проходил рестайлинг 2 раза. Поэтому вариант исполнения блока с предохранителями и реле во многом зависит от года выпуска и уровня комплектации.
