Лада веста предохранители и реле

Признаки неисправностей предохранителей

Неисправность	Причина	Устранение
Не горит освещение	Окисление контактов	Очистка / зачистка клемм
Не работает вентилятор, омыватель, очиститель	Повреждение электрической проводки, реле	Диагностика, замена новым
Не работает стеклоочиститель	Отсутствует ток в цепи напряжения, неисправен предохранитель	Проверка целостности проводки, замена БП
На включается аварийная сигнализация, повторители поворотников	Проверка работоспособности БП	Замена неисправных элементов
Стрелка тахометра работает хаотически, передача данных нестабильная	Повреждение целостности электрической проводки	Замена неисправных элементов
Вентилятор двигателя не активен, в том числе, при принудительной активации	Проверка целостности цепи	Замена поврежденных участков проводки

Что покупать?

Один из драйвовчан, которого в сообществе знают под ником 22KAZAK, перед заменой ламп во всех перечисленных выше компонентах на своем седане «Лада Vesta Алтай», тщательно изучил этот вопрос. В итоге он пришел к выводу, что производить замену заводских ламп на аналог можно, но только при условии покупки проверенных, сертифицированных изделий и грамотной установки, так что этот момент необходимо контролировать особенно тщательно.

Итак, для замены потребуются:

1. Ближний свет – светодиодные лампы OPTIMA СL-6 LED HEADLIGHT. Установка таких ламп потребует также покупки универсальных резиновых крышек для блок-фары.
2. Габариты и ДХО – это светодиоды MTF W21/5W. Они полностью соответствуют требованиям и подходят по полярности.
3. Подсветка номерного знака – PHILIPS.

Электрическая схема гранта задней части ВАЗ 2190

Схема электрооборудования задней части автомобиля: 1-колодка жгута проводов заднего к колодке жгута проводов панели приборов; 2-колодка жгута проводов заднего к колодке жгута проводов панели приборов; 3-боковой указатель поворотов правый; 4-боковой указатель поворотов левый; 5-датчик ручного тормоза; 6-элемент обогрева заднего стекла; 7-плафон освещения салона; 8-выключатель в ремне безопасности водителя; 9-фонарь освещения багажника; 10-модуль электробензонасоса; 11-фонарь правый; 12-электродвигатель блокировки багажника; 13-выключатель плафона освещения салона; 14-дополнительный сигнал торможения; 15-фонарь левый; 16-колодка жгута проводов заднего к колодке жгута проводов задней левой двери; 17-колодка жгута проводов заднего к колодке жгута проводов задней правой двери; 18-колодка жгута проводов заднего к колодке жгута проводов передней правой двери; 19-колодка жгута проводов заднего к колодке жгута проводов передней левой двери; 20-блок управления надувных подушек безопасности; 21-колодка жгута проводов заднего к колодке жгута проводов фонарей освещения номерного знака.

LADA VESTA. ДИАГНОСТИЧЕСКИЕ КАРТЫ КОНТРОЛЛЕРА М86 ДВИГАТЕЛЯ 21129 ЕВРО-5

Карта А-4

Проверка главного реле и силовой цепи

Описание цепи

При включении зажигания напряжение с выключателя зажигания подается на контакт «Х1.1/А5» контроллера. Контроллер через контакт «X1.1/J3» включает главное реле, через которое напряжение питания поступает на контакты «Х1.1/L3» и «Х1.1/К3» контроллера, а также на датчики и некоторые управляемые устройства (клапан продувки адсорбера, форсунки, реле).

Описание проверок

1 На контакт «Х1.1/А5» контроллера напряжение подается с выключателя зажигания.

2 Диагностический прибор показывает напряжение бортовой сети, определяемое контроллером по напряжению на контактах «Х1.1/L3» и «Х1.1/К3». Оно не должно отличаться более чем на 1 В от напряжения на аккумуляторной батарее.

3 На контактах колодки жгута к клеммам «85» и «30» реле должно присутствовать напряжение аккумуляторной батареи. Если питание присутствует на обоих контактах, лампочка пробника, соединенного с массой, должна загораться при касании к ним.

4 Предыдущей проверкой определялось наличие напряжения на контакте колодки жгута к клемме «85» реле. Данной проверкой контролируется цепь управления главным реле, которая должна быть замкнута контроллером на массу.

5 Проверяется исправность главного реле.

Причиной неверного значения напряжения бортсети, определяемого контроллером по напряжению на контактах «Х1.1/L3» и «Х1.1/К3», может быть замыкание на массу в цепях подачи питания на реле и исполнительные устройства, а также некорректно подключенные противоугонные устройства.

Карта А-5

Проверка электрической цепи системы подачи топлива.

Описание цепи

При включении зажигания контроллер включает реле электробензонасоса и электробензонасос начинает работать. При отсутствии опорных импульсов от датчика положения коленчатого вала (двигатель не работает), контроллер выключает электробензонасос через

2 с после включения зажигания.

Описание проверок

Последовательность соответствует цифрам на карте.

1 Выполняется принудительное включение электробензонасоса.

2 Проверяется наличие напряжения +12 В на контактах реле электробензонасоса.

3 При включении зажигания и прокрутке двигателя контроллер должен включать электробензонасос.

Рампа форсунок в сборе двигателя 21129:

1 — рампа форсунок; 2 — штуцер для контроля давления топлива; 3 — форсунка; 4 — уплотнительное кольцо; 5 — клипса форсунки

Видео по теме «Проверка главного реле и силовой цепи Лада Веста»

Ремонт ЭБУ. Нет искры. Не заводиться машина Ваз. Горит предохранитель.

https://youtube.com/watch?v=eSW_JQyzuuc

Лада Гранта — Монтажный блок (предохранители и реле)

Лада гранта проблемы с реле

Расположение блока предохранителей и процесс их замены на Лада Веста

Замена предохранителей в авто – обычное дело, ради которого уж точно не стоит гнать автомобиль в сервис. Естественно, владельцам Лада Веста также придется пройти через данную процедуру.

Внешний вид крышки, закрывающей в Лада Веста блок предохранителей.

Сам процесс предельно прост. Для начала потребуется приготовить автомобиль к работе, подняв капот и, посредством использования гаечного ключа, сняв клемму провода с АКБ. Затем потребуется демонтировать крышку, закрывающую предохранители. Располагается она слева от рулевой колонки.

Крышка откидывается вниз. Снять ее несложно.

Работать необходимо предельно осторожно, дабы не сломать пластиковые фиксаторы. Если в ходе работы используется острие ножа или отвертка, чтобы отогнуть крышку, их следует обмотать тканью во избежание царапин на поверхности крышки

Сборка производится в обратном порядке до характерного щелчка пластиковых зажимов.

На фото видны пластиковые зажимы, которые требуется оставить в целости.

Зачем нужны предохранители?

Плавкие предохранители – это элементы электрической цепи, защищающие приборы от перепадов напряжения. Состоят они из пластикового корпуса, двух контактов и рабочего элемента.

Принцип их работы прост: каждый элемент имеет рабочее напряжение, и если это значение будет превышено – он сразу перегорит и цепь разомкнётся. Фактически защитный компонент принимает удар на себя, уберегая электроприборы от поломки. Его покупка обходится гораздо дешевле, чем замена одного или нескольких потребителей, которые ко всему прочему могут влиять на управление автомобилем.

Интересно!

Прикуриватель в Lada Vesta имеет предохранитель, перегорающий чаще других. Обычно причина тому – подключение устройств с большим током потребления или сразу нескольких приборов через тройник.

Схема реле и предохранителей ВАЗ 2110

Монтажный блок, в котором расположены основные предохранители и реле — в салоне.

№ реле	Назначение
К1	Исправность ламп
К2	Очиститель переднего стекла
К3	Реле-прерыватель указателей поворота и аварийной сигнализации
К4	Ближний свет
К5	Включение дальних фар
К6	Дополнительное реле стартера
К7	Обогрев заднего стекла
К8	Задний противотуманный свет

Что касается предохранителей, то их 20:

№ предохранителя	Сила тока (ампер)	Описание предохранителей
F1	5	Лампы освещения номерного знака. Лампы освещения приборов. Контрольная габаритная лампа. Лампа освещения багажника. Левый габаритный фонарь
F2	7,5	Ближняя левая фара
F3	10	Дальняя левая фара
F4	10	Правый противотуманный свет
F5	30	Электродвигатели стеклоподъемников дверей
F6	15	Переносная лампа или розетка
F7	20	Электродвигатель вентилятора охлаждения двигателя. Звуковой сигнал
F8	20	Обогрев заднего стекла. Включение обогрева заднего стекла
F9	20	Клапан рециркуляции. Очистители и омыватели ветрового стекла и фар. Обмотка обогрева заднего стекла
F10	20	Резерв
F11	5	Правый габаритный свет
F12	7,5	Правый ближний свет
F13	10	Правый дальний свет. Контрольная лампа включения дальнего света
F14	10	Левый противотуманный свет
F15	20	Электрообогрев сидений. Блокировка замка багажника
F16	10	Реле-прерыватель указателей поворота и аварийной сигнализации (в режиме аварийной сигнализации). Контрольная лампа аварийной сигнализации
F17	7,5	Освещение салона. Индивидуальная подсветка. Подсветка выключателя зажигания. Лампы стоп-сигнала. Часы или маршрутный компьютер
F18	25	Освещение вещевого ящика. Контроллер отопителя. Прикуриватель.
F19	10	Блокировка замков дверей. Реле контроля исправности ламп стоп-сигнала и габаритного света. Указатели поворота с контрольными лампами. Свет заднего хода. Обмотка возбуждения генератора. Блок индикации бортовой системы контроля. Комбинация приборов. Часы или маршрутный компьютер
F20	7,5	Задний противотуманный свет

Основной блок

Главный монтажный блок расположился у водительского сидения на передней панели, слева от него. Нишу закрывает крышка из пластика с затвором над ней, имеющим форму кнопки — для открытия необходимо нажать на нее. Под крышкой находятся предохранители, пронумерованные на схеме от F1 до F20 — они отвечают за все элементы управления автомобилем, кроме тех, что вынесены в дополнительный блок (таких три). Мощность предохранителей разная. Тут же находятся восемь реле, отвечающие за основные элементы цепи питания управления авто.

Консольный дополнительный монтажный блок

Найти можно внутри центральной консоли. Он расположен за прикрепленной саморезами пластиковой крышкой, слева от переднего пассажирского кресла. В блоке находятся три реле и три предохранителя. В частности:

1. Реле электромотора вентилятора;
2. Реле зажигания;
3. Реле электромотора насоса подачи топлива;
4. Предохранитель ЭБУ мотора и модуля зажигания;
5. Предохранитель электронных элементов системы подачи топлива;
6. Предохранитель электроцепи датчиков скорости и кислорода, а также измерителя расхода воздуха и клапана продувки адсорбера.

Мощность всех предохранителей рассчитана на 15 Ампер.

На схеме, буквами обозначены такие цвета:

• Б — белый;
• Ч — черный;
• Ж — желтый;
• О — оранжевый;
• Г — голубой;
• Р — розовый;
• З — зеленый;
• С — серый;
• К — коричневый;
• П- красный.

Если буквы стоят вместе, то к штекеру необходимо подсоединить провода двух цветов.

Изменения в коммутации и компоновке монтажных блоков

Важнейшее новшество блока предохранителей ВАЗ 2110 от старых к свежим моделям коснулось местонахождения предохранителя противотуманных фар. В первых модификациях этот прибор находился за блоком, а не внутри его и держался на жгуте из проводов, не будучи оснащен платой. Со временем, конструкторы предусмотрели для него специальную плату, которая все еще находилась вне главного блока, а была помещена слева от консоли. Лишь через десяток лет ей нашлось место среди остальных предохранителей.

Блоки с различной компоновкой, отличаются между собой нумерацией. Первые модели на 6 реле имеют номер 2110-3722010, в то время как те, что оснастили 7 приборами получили маркировку 2110-3722010-08, а самые современные — 2110-3722010-01. Модификации, не имеющие ножек реле включения передней подсветки промаркированы, как 21110-3722010-12. Также, производитель выпускает блоки, оснащенные ножками, но не реле К1, которые могут быть как с перемычками, так и без — в обоих случаях допускается самостоятельная установка прибора или перемычек вместо него.

Проблемы при оплате банковскими картами

Иногда при оплате банковскими картами Visa / MasterCard могут возникать трудности. Самые распространенные из них:

1. На карте стоит ограничение на оплату покупок в интернет
2. Пластиковая карта не предназначена для совершения платежей в интернет.
3. Пластиковая карта не активирована для совершения платежей в интернет.
4. Недостаточно средств на пластиковой карте.

Для того что бы решить эти проблемы необходимо позвонить или написать в техническую поддержку банка в котором Вы обслуживаетесь. Специалисты банка помогут их решить и совершить оплату.

Вот, в принципе, и все. Весь процесс оплаты книги в формате PDF по ремонту автомобиля на нашем сайте занимает 1-2 минуты.

Если у Вас остались какие-либо вопросы, вы можете их задать, воспользовавшись формой обратной связи, или написать нам письмо на [email protected].

Подключение подсветки внутреннего пространства

Если модель лада веста не оснащена светодиодной подсветкой в нише на панели управления, автовладелец легко установит ее самостоятельно.

Для этого понадобятся провода, уголок из пластмассы, двусторонняя липкая лента, светодиоды.

Алгоритм действий

Зафиксируйте светодиод на пластмассовом уголке с помощью двусторонней липкой ленты. Закрепите уголок в углублении на передней панели так, чтобы светодиод был обращен к прикуривателю. Снимите боковую крышечку углубления в центре. Для этого достаточно выкрутить один болт крепления. Присоедините светодиод к разъему прикуривателя. Для замены, установки нового плафона освещения салона, сначала снимается старый плафон, затем устанавливается новый на его месте. Алгоритм действий идентичен алгоритму установки плафона в задней части салона. Не требуется дополнительных замеров, изготовления трафарета.

Получаем доступ к блоку предохранителей в салоне

В Лада Гранта блок предохранителей, или как его ещё называют «в народе» монтажный блок, находится слева от водителя. Чтобы получить к нему доступ, необходимо опустить вниз защитную декоративную заглушку.

Снятие декоративной заглушки

Месторасположение фиксаторов декоративной заглушки монтажного блока

Сняли с одного крепления

Для удобства работы, я рекомендую полностью снять декоративную заглушку и убрать её в сторону. Для этого Вам необходимо извлечь фишку с кнопки открытия багажника. Фишка снимается просто, фиксаторов, которые удерживают фишку не предусмотрено.

Снимаем фишку с кнопки багажника

Также фишка сделана «на дурака», одеть не верно её не получится, поэтому не надо запоминать её посадочное положение.

Извлечение предохранителей и контактного реле

Для замены (извлечения) предохранителей и контактного реле монтажный блок оснащён специальными пинцетами. Для предохранителей — пинцет маленького размера, для контактных реле — пинцет большой.

Ремонт прикуривателя

Не всегда прикуриватель авто нужно сразу менять. Незначительные неисправности позволяют ремонтировать этот прибор и эксплуатировать дальше. Например, в нем находится пластинка из слюды — полупроводник. Она часто является причиной неисправности. Поэтому достаточно поменять этот элемент и устройство начнет работать.

Как снять прикуриватель

Перед тем, как самостоятельно снять приспособление, нужно подготовить защитные перчатки и специальный инструмент:

• комплект отверток;
• надфиль;
• паяльник;
• припой;
• тестер для диагностики.

Перед выполнением демонтажа автоприкуривателя выключается зажигание автомобиля, открывается капот, с аккумуляторной батареи снимается минусовая клемма. Эта процедура поможет обесточить электропроводку авто и предупредить короткое замыкание в системе.

После выполнения подготовительных работ с посадочного места снимается непосредственно металлический патрон. Для этого внутри гнезда отгибаются отверткой фиксаторы детали. От патрона отсоединяются все провода, и он извлекается со своего места.

Дальше извлекается зеленый светофильтр, выполняется ремонт или замена комплектующей детали.

Диагностика

После снятия прибора выполняется диагностика контактов. Защищается обнаруженная ржавчина и окислы. Если есть отсоединения проводов, их нужно припаять.

Как заменить на новый

Замена, сборка прикуривателя осуществляется в обратной последовательности демонтажа этого прибора. После этого проверяется работоспособность устройства. Контакты должны быть чистыми, само устройство — плотно сидеть в гнезде.

На аккумуляторе сначала проверяется напряжение при выключенном двигателе, затем при включенном зажигании. Если наблюдается просадка напряжения более чем на 0,5 В, значит, в сети есть короткое замыкание. Еще раз проверяется электропроводка. Все места соединений должны быть тщательно заизолированы, посажены на специальную термоусадочную пленку.

При покупке нового прикуривателя в машину, чтобы заменить старый прибор, рекомендуется учитывать стоимость прибора. Дешевые изделия производители изготавливают из материалов низкого качества. Поэтому такие устройства долго не прослужат. Рекомендуется приобретать устройства в ценовом диапазоне 600-1200 руб.

При покупке евро прикуривателя нужно учитывать диаметр и длину изделия, так как для них не предусматриваются стандарты размеров. В случае несовпадения диаметра штекера прибор может замкнуть в процессе эксплуатации и вызвать возгорание электропроводки.

Как правильно подобрать и заменить предохранитель?

Когда вставка выходит из строя или перегорает, ее необходимо заменить. Но следует понимать, что подобная защита не срабатывает просто так. Если после замены предохранителя он перегорел снова, не следует пытаться вновь его заменить. Скорее всего, в электрической системе автомобиля имеется неисправность или номинал вставки подобран неправильно.

Существует несколько номиналов предохранителей, которые используются для защиты самых различных электрических цепей. Например:

• 15А – может защищать цепь прикуривателя;
• 50А – предназначен для мощного вентилятора охлаждения;
• 5А – блок управления автоматической коробкой передач;

Чем мощнее устройство, тем выше ток, который способен пропустить через себя предохранитель. Если установить вместо 5А вставку на 40А, то защищаемый прибор сгорит, так как быстродействие такой вставки будет слишком медленным. Нельзя использовать предохранители и наоборот – вместо 40А, 5А. В данном случае, вставка сгорит при первом включении потребителя, так как потребляемый ток будет слишком большим

Именно поэтому очень важно использовать вставки, согласно их номиналу. Для этого используют специальную таблицу

Чтобы поменять предохранитель, нужно выполнить несколько простых шагов:

1. Диагностировать неисправность. К примеру, не работает магнитола.
2. Открыть крышку предохранителей в салоне и найти нужную вставку. Чтобы это сделать, нужно отстегнуть нижнюю часть панели, находящейся под рулевой колонкой, сняв клипсы и потянув панель на себя.
3. Используя плоскогубцы, вытащите сгоревший предохранитель и установите тем же способом новый.
4. Поставьте крышку на место.

Прежде чем менять вставку, необходимо проверить ее. Для этого можно использовать мультиметр в режиме проверки обрыва или посмотреть на нее визуально.

Как снять стартер на автомобилях LADA своими руками — Весташоп77

_x000D_

Снятие стартера производится в связи с его заменой, проверкой или ремонтом. На автомобилях LADA стартер установлен на картере сцепления спереди по ходу движения. Перед началом работ следует отключить минусовую клемму аккумулятора загнать машину на смотровую канаву (эстакаду) и снять защиту двигателя.

_x000D_

На всех современных автомобилях LADA (Lada XRAY, Веста, Ларгус, Гранта, Калина, Приора и Нива 4х4) снятие стартера выполняется аналогично. Установка производится в обратной последовательности. Отличительные особенности процесса представлены ниже.

_x000D_

Lada XRAY и Vesta

_x000D_

Снять брызговик двигателя (инструкция для Lada Vesta, XRAY).

_x000D_

Для комплектаций с МКПП: Вывернуть 2 болта (№1) и снять цилиндр гидропривода сцепления (№2), не отсоединяя от трубки гидропривода (№3). Подвесить цилиндр на технологический крючок (головка «на 13»).

_x000D_
_x000D_

Для всех комплектаций: Вывернуть гайку (№1) и отсоединить от тягового (втягивающего) реле стартера (№4) клемму (№2) и колодку с проводами (№3) (головка «на 13»).

_x000D_
_x000D_

Вывернуть 3 болта (№1), снять кронштейн крепления цилиндра гидропривода сцепления (№2) (для автомобилей с МКПП) и стартер (№3) (Torx E10).

_x000D_
_x000D_

Lada Largus

_x000D_

Снять кожух (при наличии) электронного блока управления ЭСУД, отжав два фиксатора (отвертка плоская). Вывернуть 2 гайки (№1) крепления расширительного бачка (№2) (ключ «на 10»). Снять и отвести в сторону расширительный бачок, не отсоединяя шлангов.

_x000D_
_x000D_

Для комплектаций с коробкой передач JR5:

_x000D_

• _x000D_
• отсоединить шарниры (№1) тросов выбора и переключения передач от коробки передач (отвертка плоская);

_x000D_

нажать с двух сторон на фиксаторы и отсоединить стопоры оболочек тросов выбора и переключения передач от кронштейна коробки передач.

_x000D_

_x000D_
_x000D_

Для комплектаций с коробкой передач JH3:

_x000D_

• _x000D_
• снять чехол (№1) шарнира тяги привода переключения передач;

_x000D_

отвернуть болт (№2) крепления тяги привода переключения передач, снять дистанционную втулку и отсоединить тягу (ключ «на 10»).

_x000D_

_x000D_
_x000D_

Вывернуть 3 болта (№1) крепления стартера (головка «на 13»).

_x000D_
_x000D_

Поднять автомобиль и вывернуть гайку (№2) крепления кронштейна (№4) к впускному коллектору (№3) (головка «на 13»). Вывернуть болт (№6) крепления кронштейна (№4) к блоку цилиндров (№5) (головка «на 17»). Снять кронштейн (№4) крепления впускного коллектора (№3).

_x000D_
_x000D_

Вывернуть гайку (№2), рисунок 3-7, и отсоединить жгут (№1), рисунок 3-6, проводов системы зажигания от стартера (№3) (головка «на 10»).

_x000D_
_x000D_

Отвернуть гайку (№4), рисунок 3-7, крепления провода стартера (№5) (головка «на 10»). Отсоединить провод стартера. Отвернуть гайку (№3) крепления провода электромагнитного реле стартера (№5) (головка «на 8»). Снять стартер.

_x000D_

Процесс также показан на видео:

_x000D_
_x000D_
_x000D_

Lada Granta, Kalina, Priora

_x000D_

Снять защитный колпачок (№3), вывернуть гайку крепления провода к втягивающему реле стартера (№4) и отсоединить провод от реле (головка «на 13»). Отсоединить колодку c проводами (№2) от втягивающего реле стартера.

_x000D_

1. Для автомобилей с МКПП с тяговым приводом: вывернуть 3 гайки крепления стартера (№5) и снять его (головка «на 13»).
2. Для автомобилей с АКПП и МКПП с тросовым приводом: вывернуть три болта (№5) и снять стартер (№3) (головка «на 13» или Torx E14).
3. Видео процесса:

_x000D_
_x000D_
_x000D_
_x000D_
_x000D_
_x000D_

Lada 4×4

_x000D_

• Снимаем задний опорный кронштейн впускной трубы, выворачивая два болта ключом «на 13».
• Снимаем защитный щиток стартера, выворачивая его гайки крепления ключом «на 13».
• Снимаем защитный щиток стартера на Ниве 4х4Снимаем защитный щиток стартера на Ниве 4х4Снимаем защитный щиток стартера на Ниве 4х4

_x000D_
_x000D_
_x000D_
_x000D_

Снизу автомобиля откручиваем два болта крепления стартера.

Со стороны моторного отсека сдвигаем стартер вперед и отсоединяем колодку с проводами.

_x000D_

Снизу автомобиля откручиваем два болта крепления стартера на Ниве 4х4снимаем провод стартера на Ниве 4х4

_x000D_

Выворачиваем гайку, и отсоединяем наконечник провода от контактного болта тягового реле. Вынимаем стартер из моторного отсека.

_x000D_

1. снимаем стартер на Ниве 4х4снимаем стартер на Ниве 4х4снимаем стартер на Ниве 4х4
2. Видео инструкция:
3. Кстати, а вы знаете, что систему зажигания автомобилей LADA можно доработать, например, отказаться от ключа зажигания в пользу кнопки старт/стоп.

_x000D_
_x000D_
_x000D_

Чек-лист установки плафона

• Произведите необходимые измерения;
• По полученным параметрам вырежьте из подручных материалов (бумаги, картона) трафарет;
• Разберите плафон, на макете отметьте выемки под болты;
• На потолке салона подберите место, где бы вы хотели установить плафон;
• Зафиксируйте трафарет на потолке там, где будет установлен светильник на липкую ленту;
• Обведите контуры;
• Приложите плафон, убедитесь в соответствии параметров;
• Резать обшивку нужно предметом с очень острым лезвием, чтобы исключить неровные, рваные края;
• После вырезания снова приложите плафон, подправьте контуры;
• Там, где будут вкручиваться винты, приложите зажимы из металла;
• Зафиксируйте плафон.

Варианты диагностики электронных блоков управления LADA VESTA

В «Ладе Весте» используется интерфейс типа CAN, с помощью которого передаются сигналы между системами автомобиля. Диагностику неполадок осуществляют сканером ELM327 по протоколу ОБД2. Перечень специальных функций:

1. Перезагрузка блока управления двигателя, сброс круиз-контроля, скоростных ограничений.
2. Обучение автоматической коробки передач в процессе работы. Обнуление настроек.
3. Адаптация датчика руля, ускорения.
4. Сброс регулировки панели приборов, мультимедиа.
5. Снятие защиты, инициализация VIN.
6. Обнуление адаптации усилителя руля, датчика скорости, угла поворота.

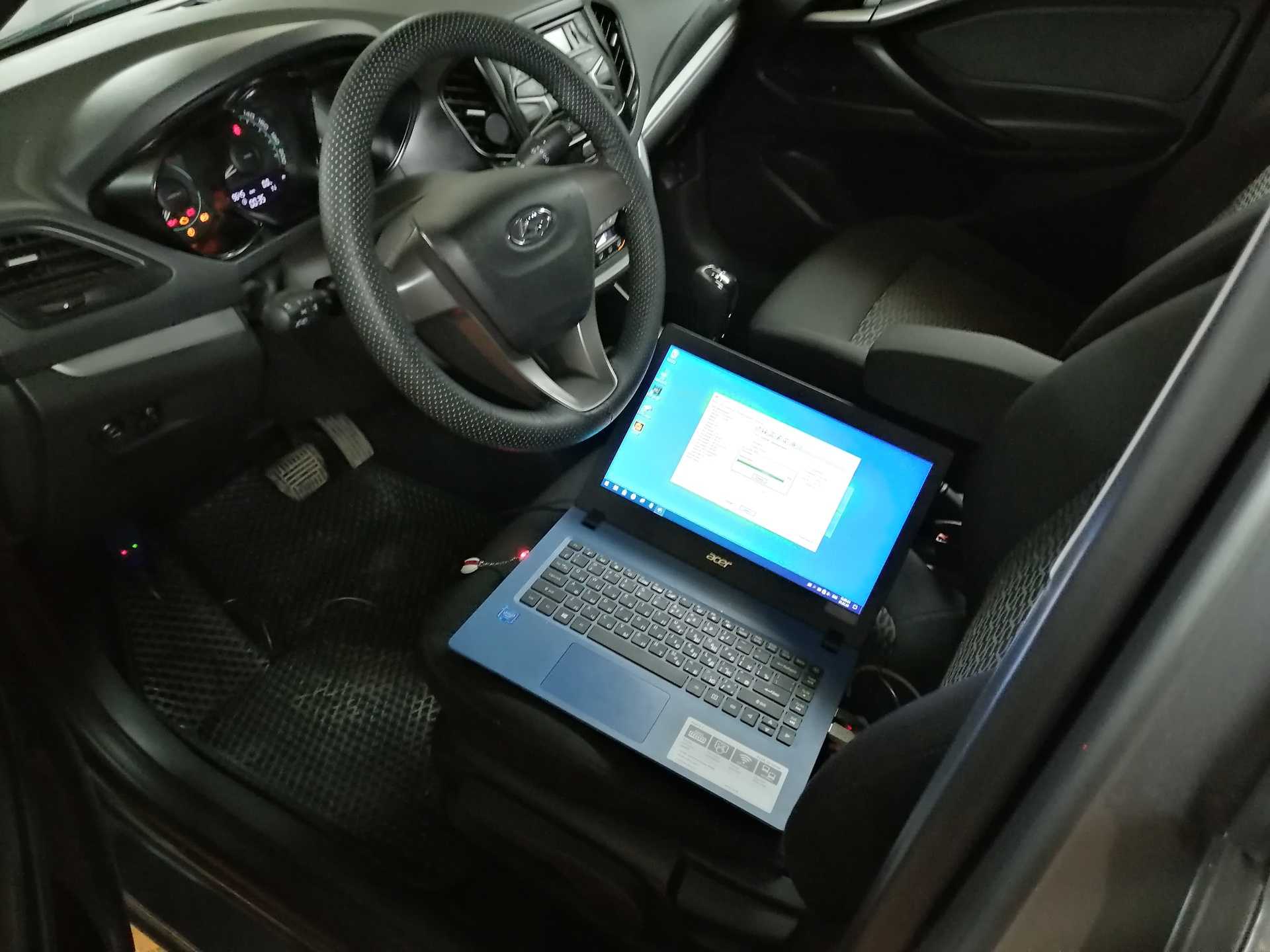

Диагностику ЭБУ и ЦБКЭ на Весте проводят сканером, подключенным к колодке. Для расшифровки сигнала используются специальные программы на ПК или смартфоне.

Этапы диагностирования:

1. Скачать и установить одну из сканирующих программ.
2. Провести диагностику БУ по инструкции адаптера.
3. Получить и расшифровать коды.
4. Выполнить настройку или ремонт для устранения нарушений в работе устройства.
5. Произвести повторную проверку на ошибки.

Источник фото: https://www.drive2.ru/l/551830318525449864/

Сканер способен отслеживать через OBD2 режимы и параметры автомобиля во время движения.
