Форд эскейп схема предохранителей и реле

Блок предохранителей и реле Nissan Murano Z50

Блок предохранителей и реле Nissan Murano Z50 с 2004 по 2008

На рисунке представлена схема расположения блоков с предохранителями в салоне автомобиля Ниссан Мурано

4 — Блок предохранителей/реле, приборная панель 15 — Блок предохранителей/реле, приборная панель 2 — за блоком предохранителей приборной панели 1

Расположение и расшифровка предохранителей в приборной панели 1.

F1	(10А)
F2	—
F3	—
F4	—
F5	—
F6	(10А)
F7	(15А) Разъем питания дополнительного оборудования
F8	(10А) Обогреватель заднего стекла
F9	(10А) Электропривод сидений
F10	(15 А)
F11	(15А)
F12	(10А)
F13	(10А) Система SRS
F14	(10А)
F15	(15А) Система управления двигателем
F16	—
F17	(15А) Разъем питания дополнительного оборудования
F18	(10А)
F19	(10А)
F20	(10А)
F21	(10А)
F22	(10А) Привод открывания задней двери
F23	—
F24	Запасной
F25	Запасной

За блоком предохранителей расположены реле.

1. реле вентилятора отопителя.
2. реле вспомогательных цепей зажигания.

Еще несколько блоков с предохранителями расположены в моторном отсеке — под капотом автомобиля

1. блок предохранителей №1
2. блок предохранителей №1
3. блок на клемме плюс аккумуляторной батареи.

Схема расположения и расшифровка предохранителей и реле в монтажном блоке №1

1	Реле системы управления двигателем
2	Реле дальнего света фар
3	Реле ближнего света фар
4	Реле стартера
5	Реле основных цепей зажигания
6
7
8
9	Реле блока управления дроссельной заслонкой
10	Реле топливного насоса
11	Реле противотуманных фар
F1	(10А)
F2	(10А) Правая фара
F3	(30А) Очиститель/омыватель лобового стекла
F4	(10А) Левая фара
F5	(20А) Обогреватель заднего стекла
F6	(15А) Правая фара
F7	(15 А)
F8	(15А)
F9	(10А) Кондиционер
F10	(20А) Обогреватель заднего стекла
F11	(15А) Топливный насос
F12	(10А)
F13	(10А) Управление трансмиссией
F14	(10А)
F15	—
F16	(15А) Левая фара
F17	(15А) Система управления двигателем
F18	(15А) Противотуманные фары
F19	—

Расшифровка и расположений предохранителей в блоке номер 2

1 Реле омывателя фар 2 Реле звукового си гнал а

F1 —

F2 (10А) Звуковой сигнал

F3 (10А) Генератор

F4 (30А) Разъем электрооборудования прицепа

F5 (50А)

F6 —

F7 (30A) Система ABS/ESP

F8 (40А) Омыватели фар

F9 (50A)  Система ABS/ESP

F10 (40А) Электродвигатель вентилятора системы  охлаждения

F11 (40А) Электродвигатель вентилятора системы охлаждения

F12 (40А) Цепи замка зажигания

F13 (10А) Привод открывания задней двери

F14 (15А) Подогреватель сидений

F15 (10А) Система управления 4WD

F16 (15 А)

Расположение и расшифровка блока предохранителей на аккумуляторе.

• A — 120 А — генератор
• B — 100 А
• C — 80 А
• D — 80 А
• E — 80 А

Где расположены предохранители на Форд Фокус с мах. Форд с макс предохранитель прикуривателя

Есть желание иметь на всякий комплект для быстрой замены. Но, какие подходят к Форду, они не знают.

Вытаскивать из машины, чтобы купить такие же, совсем не хочется. Может у них есть какая-то маркировка? Или, например, подходят от ваза?

Nиколай Для быстрой замены на панельке предохранителей есть по одному каждого номинала! А заменённый сгоревший можно использовать в качестве образца.

Но обычно предохранители просто так не горят, им «помогают»!

Не знал что в каёбочке уже есть запаска. Замена фильтра салона Форд Фокус 2 dmcunmor. Форд фокус2. Замена предохранителя.

Предохранители, реле, ГЕМ, блок управления. Дорестайлинговый салонный блок предохранителей: Рестайлинговый салонный блок предохранителей: F 20 Стеклоочистители лобового стекла F 15 Топливный насос F 25 Обогрев заднего стекла F 7,5 Стояночный свет, габаритные огни, задние фонари левая сторона F 7,5 Стояночный свет, габаритные огни, задние фонари правая где стоят предохранители на форд s max F 20 Система централизованного запирания, дверной модуль со стороны водителя F 20 Система санкционирования доступа и запуска двигателя без ключа F 10 Складные наружные зеркала заднего вида с электроприводом, звуковой сигнал противоугонной системы со встроенным аккумулятором F 15 Аудиоустройства, мобильный телефон F 20 Модуль тягово-сцепного устройства, задняя розетка F 15 Ближний свет фар левая сторона F 15 Ближний свет фар правая где стоят предохранители на форд s max F62 отсутствует F 25 Электростеклоподъемники кроме кабриолетаблок охлаждения F 20 не используется F 10 Модуль подушки безопасности F 7,5 Органы управления освещением.

F 10 Щиток приборов, противоугонная система F 7,5 Принадлежности щиток приборов, аудиоустройства F 20 Противотуманные фары, задний противотуманный фонарь F 10 Электропитание электронных модулей, обогрева лобового стекла, обогрева заднего стекла, обогрева сидений F 10 Подсветка при движении в светлое время F72 отсутствует F 7,5 Фонари освещения регистрационного знака F 15 Стоп-сигналы F 10 Модуль управления силовым агрегатом PCMположение педали акселератора F 7,5 Модуль полного привода F 25 Реле системы централизованного запирания, дверной модуль со стороны переднего пассажира F 15 Задний стеклоочиститель Где стоят предохранители на форд s max отсутствует F 10 Устройство энергосбережения аккумулятора, освещение салона F 20 Модуль правой задней двери F 20 Модуль левой задней двери F83 отсутствует F 10 Фонари заднего хода, задний стеклоочиститель, наружные зеркала заднего вида с электрической регулировкой кроме кабриолета F85 отсутствует F 20 Сиденья с обогревом.

Возможно, у тебя компрессор жрёт лошадиный ток, на который не рассчитан предохранитель. Если с этим всё в норме, то пинать электриков дилера.

На розетки максимум ватт. У меня та же история.

Но я заметил, что в момент втыкания разъема, даже при выключенном компрессоре проскакивает искра. И горит предохранитель именно в этот момент. После этого стал пользоваться компрессором только при работающем двигателе.

• Датчик холостого хода ваз 2108 карбюратор где находится



• Где находится датчик температуры охлаждающей жидкости на фиат дукато елабуга



• Какой датчик уровня топлива стоит на ваз 21074 инжектор



• Замена щеток генератора ваз 2109 карбюратор



• Не работает бензонасос додж стратус

Замена предохранителей на Mazda 3

Подготовительный этап: запасные предохранители, ветошь, отвертка, дополнительное освещение.

• Автомобиль Mazda 3 устанавливаем на ровную площадку, фиксируем задние колеса противооткатными башмаками;
• Открываем пассажирскую дверь, опускаем крышку вещевого ящика;
• Отщелкиваем корпус вещевого ящика, извлекаем его из штатного места;
• Отвинчиваем два винта, снимаем монтажный блок;
• Пластиковым пинцетом поочередно извлекаем модули, проверяем на исправность.

Для ускорения процесса поиска «нужного» модуля воспользуемся схемой на тыльной стороне крышки. В помощь мастеру указаны порядковые номера, маркировки, распиновка.

В завершение, собираем конструкцию в обратной последовательности.

Чтобы заменить модули в монтажном блоке моторного отсека, необходимо:

• Открыть капот, заглушить мотор;
• В левой части, за АКБ отщелкнуть крышку корпуса монтажного блока;
• Пинцетом извлечь предохранитель с нужным порядковым номером. При необходимости уточняем номер на тыльной стороне крышки;
• Заменяем неисправный элемент новым;
• Проверяем целостность реле – коммутатора, устанавливаем новое по мере необходимости.

Средний срок эксплуатации предохранителей отечественного производства 35 – 45 тыс. км. Импортные аналоги выхаживают на 7 – 10 тыс. дольше.

Проверка цепи включения топливного насоса

Если при включении зажигания топливный насос не включается (его работу можно проконтролировать на слух) — возможна неисправность, как самого топливного насоса, так и цепи его включения. Проверку цепи включения топливного насоса начинаем с оценки целостности предохранителя F111 (15 А), расположенного в монтажном блоке в салоне.

Неисправный предохранитель топливного насоса заменяем новым, предварительно проверив, нет ли замыкания одного из выводов гнезда предохранителя на «массу». Неисправность в цепи включения топливного насоса может быть вызвана повреждением реле R19 насоса в монтажном блоке. Для проверки реле…

…извлекаем его из монтажного блока и заменяем заведомо исправным. Для этой цели можно использовать реле R2 звукового сигнала. Если с вновь установленным реле топливный насос включается, то реле топливного насоса вышло из строя и его необходимо заменить. Однако наиболее вероятной причиной отключения топливного насоса является срабатывание аварийного выключателя системы подачи топлива. В условиях эксплуатации попадание колеса (особенно переднего левого) в выбоину на проезжей части или удар им о препятствие, а также даже легкое столкновение с другим транспортным средством приводит к отключению «минусового» провода топливного насоса.

Выключатель расположен за облицовкой порога двери водителя. Его можно перевести в замкнутое состояние, нажав на него пальцем через отверстие в облицовке.

Сняв обивку, можно проверить работоспособность выключателя

Отсоединив разъем, замыкаем контакты колодки проводов отрезком провода. Если электропитание топливного насоса восстановилось, то выключатель неисправен и подлежит замене.

Блок в салоне

Он находится под панелью приборов (нижняя часть торпеды), со стороны пассажира и закрыт защитной крышкой. Для доступа просто подденьте плоской отверткой за специальную выемку в крышке.

Вариант 2

p, blockquote 16,0,0,0,0 —>

1	15A Лампы прицепа
2	5A Магнитола (подсветка)
3	15A Передние и задние стояночные огни
4	10A Замок зажигания
5	2A Реле блока управление АКПП, реле бензонасоса, реле вентилятора, №2 высокой/ низкой высоты вращения вентилятора
6	15A Лампы дополнительного стоп-сигнала, стоп-сигналы, блок управления двигателем и АКПП, АБС, круиз-контроль
7	10A Комбинация приборов, диагностический разъем OBD, магнитола, электропривод боковых зеркал
8	15A Противотуманные фонари
9	30A Центральный замок, электропривод сидений
10	15A Подогреватель боковых зеркал
11	15A Люк
12	15A Магнитола
13	Резерв
14	Резерв
15	30A Привод стеклоподъемников
16	15A Сабвуфер
17	15A Ближний свет
18	18A Система полного привода
19	15A Противоугонная система
20	20A Звуковой сигнал
21	10A Двигатель очистителя и омывателя стекла задней двери
22	10A Внутренне зеркало заднего вида, комбинация приборов
23	5A Магнитола (питание)
24	20A Прикуриватель
25	20A Двигатель омывателя и очистителя ветрового стекла
26	5A Кондиционер
27	5A Выключатель системы круиз контроля
28	10A Комбинация приборов
29	10А Фонари заднего хода
30	Резерв
31	Резерв
32	10А Реле блокировки селектора
33	15А Блок управления SRS, индикатор отключения подушки безопасности переднего пассажира, датчик наличия пассажира на переднем сиденье
34	5А Блок ABS, круиз контроль
35	5А Обогрев сидений, полный привод

Вариант 3

p, blockquote 22,1,0,0,0 —>

1	30A Не используется (запасной)
2	15A Тормозной выключатель
3	15A Модуль синхронизации
4	30А Люк
5	10A Подсветка клавиатуры, блокировка переключения тормозов (BSI), SPDJB
6	20А Указатели поворота, стоп-сигналы
7	10А Ближний свет фар (левый)
8	10А Ближний свет фар (справа)
9	15A Внутреннее освещение
10	15A Подсветка
11	10А Полный привод
12	7.5A Выключатель зеркала с электроприводом
13	5А Не используется (запасной)
14	10A FCIM (радио кнопки), спутниковое радио, модуль дисплея передней панели
15	10А Климат контроль
16	15А Не используется (запасной)
17	20A Все блоки питания двигателя, разблокировка подъемных ворот, разблокировка подъемных стекол
18	20А Подогрев сидений
19	25A Задний дворник
20	15A Разъём диагностики
21	15A Противотуманные фары
22	15А Парковые светильники
23	15А Дальний свет фар
24	20A Реле сигнала
25	10А Аварийная сигнализация
26	10А Комбинация приборной панели
27	20A Замок зажигания
28	5А Радио
29	5А Блок приборов
30	5А Не используется (запасной)
31	10A Модуль управления ограничителями
32	10А Не используется (запасной)
33	10А Не используется (запасной)
34	5A Анти блокировочная тормозная система (ABS)
35	10A Полный привод, Модуль электро усилителя руля (EPAS), Модуль помощи при парковке
36	5A PATS трансивер
37	10А Климат контроль
38	20A Сабвуфер / усилитель (радио)
39	20A Радио, радио усилитель (только для навигации)
40	20А Передний прикуриватель
41	15A Выключатели замка двери водителя / пассажира, Автоматическое зеркало затемнения, Компас, Внешнее освещение, Крыша
42	10А Не используется (запасной)
43	10A Логика заднего стеклоочистителя, Реле подогрева сидений, Комбинация приборов
44	10А Не используется (запасной)
45	5A Передний стеклоочиститель, реле двигателя вентилятора
46	7.5A OCS (ограничения), PADI (ограничения)
47	30A Автоматический выключатель стеклоподъемников
48	Реле с задержкой доступа

С обратной стороны блока могут находится некоторые реле, такие как:

• Реле защиты от защемления стеклом
• Реле стартера
• Реле габаритов
• Реле звукового сигнала

Блок предохранителей и реле в моторном отсеке

Расположение.

назначение.

Предохранитель	Номинал, A	Цепь предохранителя
1	Horn	15	Звуковой сигнал
2	H/LLH	15*	Левая фара
3	H/L RH	15	Правая фара
4	EEC	5	Система управления двигателем
5	HEGO	15	Система впрыска топлива
6	FUEL	20	Топливный насос
7	DIODE	—	—
8	DIODE	—	—
9	H/L RELAY MICRO	—	Фары
10	—	—	—
11	INJ	30	Система управления двигателем, датчик массового расхода воздуха, клапан сис­темы управления частотой вращения холостого хода
12	MAIN	120	Главный предохранитель
13	ALT	15	Генератор
14	(DRL)	15	Система освещения в дневное время
15	(DRLZ)	15	Блок управления освещением в дневное время
	(HLEV)	10	Корректор фар
16	PWR1	15	Розетка для подключения дополнитель­ных устройств
17	FOG	20	Противотуманные фары
18	A/C	15	Муфта компрессора кондиционера
19	(ABS)	25	Антиблокировочная система тормозов
20	PWR2	15	Розетка для подключения дополнитель­ных устройств
21	IG MAIN	40	Цепь стартера
22	HTR	40	Электродвигатель вентилятора, реле электродвигателя вентилятора
23	BTN 1	40	Магнитола, прикуриватель, комбинация приборов, электропривод зеркал
24	(ABS)	60	Электродвигатель насоса системы ABS
25	BTN 2	40	Магнитола, комбинация приборов, «круиз-контроль», электропривод регули­ровки сидений, звуковой сигнал
26	MAIN FAN	40 (YF) 50 (AJ)	Основной вентилятор
27	RDEF	30	Обогрев стекла задней двери
28	ADD FAN	40 (YF) 50 (AJ)	Дополнительный вентилятор
29	EEC MAIN ISO	—	Реле системы управления двигателем
30	FUEL PUMP ISO		Реле топливного насоса
31	MAIN FAN ISO		Реле низкой частоты вращения вентиля­тора (двигатель YF) Реле №1 высокой частоты вращения вентилятора (двигатель AJ)
32	ADD FAN ISO		Реле высокой частоты вращения венти­лятора (двигатель YF) Реле низкой частоты вращения вентиля­тора (двигатель AJ)
33	DEF RELAY ISO	—	Реле отопителя стекла задней двери
34	ST RELAY ISO	—	Реле стартера
35	ADD FAN 2 ISO		Реле №2 высокой частоты вращения вентилятора (двигатель AJ) Реле средней частоты вращения венти­лятора (двигатель YF)
36	FOG RELAY MICRO	—	Реле противотуманных фар
37	A/C RELAY MICRO	—	Реле муфты компрессора кондиционера

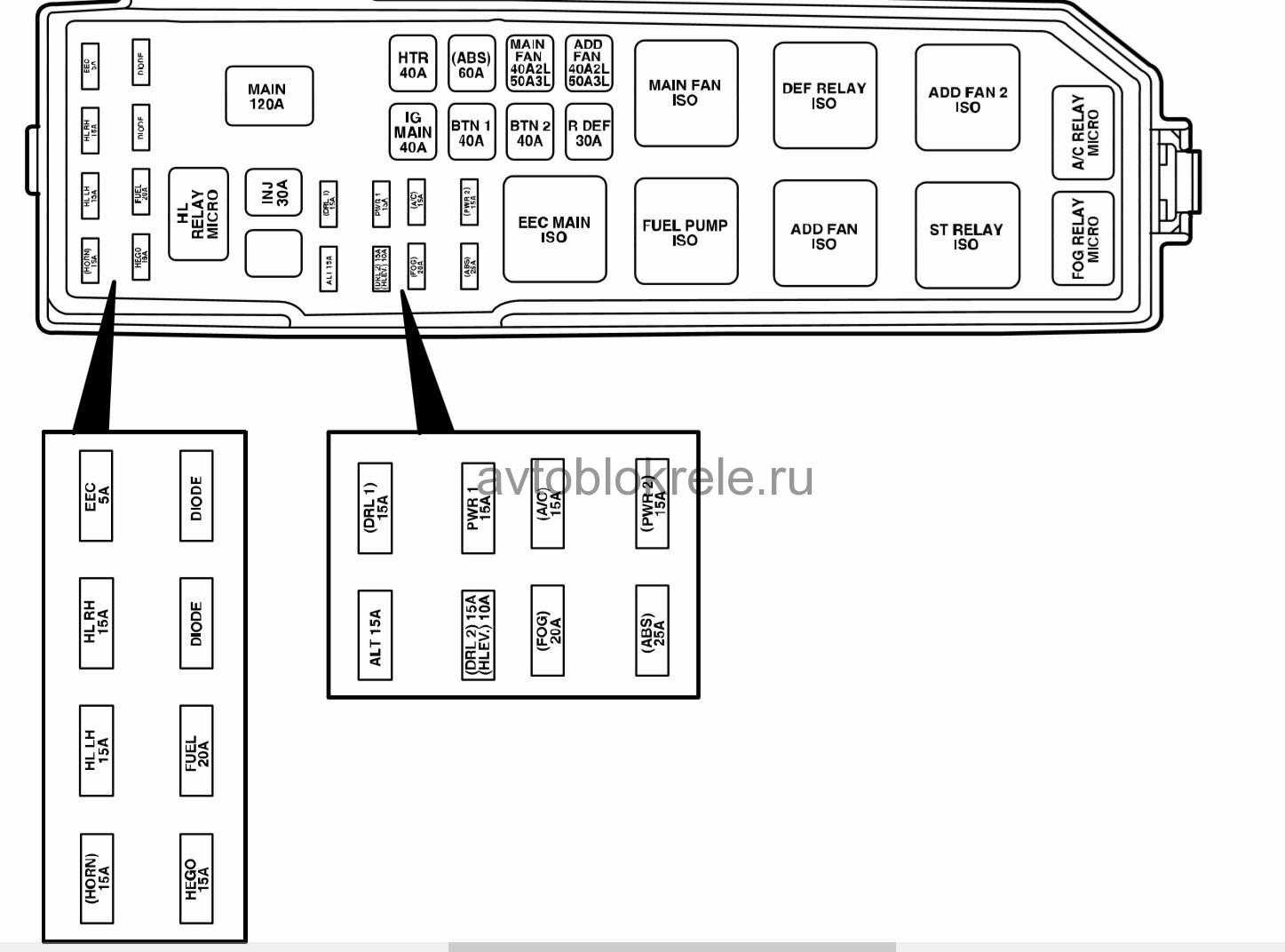

Этот же блок в развернутом виде

схема расположения предохранителей в блоке — автомобили с двигателем YF.

автомобили с двигателем AJ.

здесь реле топливного насоса, реле вентиляторов, реле стартера, реле противотуманных фар, реле кондиционера, реле фар.

Расшифровка предохранителей.

№	Защищаемые элементы
1	Звуковой Сигнал
2	Левая фара
3	Правая, фара
4	Блок управления двигателем и АКПП
5	Клапан системы улавливания паров топлива, кислородный датчик
6	Реле топливного насоса
10	Главное реле
11	Генератор
12	Электродвигатель корректора левой фары, электродвигатель корректора правой фары
13	Реле противотуманных фар
14	Блок управления системы ABS
16	Разъем для подключения до­полнительного оборудования…
17	Реле кондиционера
18	Задний разъём для подключения дополнительного оборудования
. 19	Реле стартера
20	Реле системы защиты от за­щемления стеклом
21	Монтажный блок в салоне
22	Реле обогревателя стекла зад­ней двери
23	Реле вентилятора отопителя
24	Блок-управления системы ABS

КАК ВОЙТИ В РЕЖИМ САМОДИАГНОСТИКИ FORD FOCUS 1?

Для снятия неких узлов, к примеру головного тормозного цилиндра, нужно снять блок монтажный, установленный под капотом. Однако блок не имеет соединительных разъемов — провода жгута подсоединены к выводам каждого предохранителя и реле впрямую.

Основной блок монтажный, расположенный в салоне Фокус1: 1 — блок предохранителей ; 4.5 — резерв; 3 — реле стартера; 4 — реле прерывающегося режима работы очистителя стекла двери задка; 5 — реле прерывающегося режима работы очистителя ветрового стекла; 6 — реле звукового сигнала; 7 — реле блока временной задержки; 8 — реле подогрева заднего стекла/стекла двери задка и внешних зеркал заднего вида

Дополнительный блок монтажный, расположенный под капотом Фокус1: 1 —блок предохранителей (номер, цвет, номинальный ток предохранителей, также защищаемые цепи указаны в таблице, с. 214); 2.4 — реле зажигания; 3 — резерв; 4 — реле подогрева ветрового стекла; 5 — реле далекого света фар; 6 — реле близкого света фар; 7 — главное реле комплекса бухгалтерских программ управления движком; 8 — реле топливного насоса; 9 — реле компрессора кондюка; 10 — резерв; 11 — реле дополнительного вентилятора радиаторов мотора; 12 — реле вентилятора радиаторов мотора

Номер предохранителя Номинальный ток, А Цвет Защищаемые цепи F30 10 Красноватый Выключатель внешнего освещения F31 15 Голубий Магнитола F32 15 Голубий Указатели поворота F33 20 Желтоватый Сигнал звука, электропривод регулировки фронтального сидения F34. Резерв F35 7,5 Карий Лампы освещения салона, электропривод внешних зеркал заднего вида F36 7,5 Карий Электрические блоки управления, композиция устройств F37 25 Белоснежный Электростеклоподъемники дверей с левой стороны F38 25 Белоснежный Электростеклоподъемники дверей с правой стороны F39. Резерв F40 10 Красноватый Фонарь заднего хода F41 7,5 Карий Магнитола (дополнительный) F42 15 Голубий Задние габариты (лампы сигнала торможения) F43 15 Голубий Электростеклоподъемники, очиститель стекла двери задка F44 20 Желтоватый Противотуманки и фонари F45 7,5 Карий Система кондиционирования воздуха, рециркуляция воздуха F46 7,5 Карий Блок управления Abs F47 15 Голубий Прикуриватель

https://youtube.com/watch?v=D-m7E9iXm2I
