Как снять кнопки на руле форд фокус 3

Продлеваем жизнь рейке Форда Фокуса 2

1. Старайтесь резко не тормозить; при парковке бордюр для вас — не отбойник, чуть не доезжайте до него.
2. Аккуратненько переезжайте «лежачих полицейских» и всякие препятствия на дороге (при возможности объезжайте).
3. Контролируйте, чтоб сальники и пыльники были в порядке. Если что, может, течь увидите, то сразу меняйте (скорей всего сальник).

Цена же новой рейки на Форд Фокус 2 составляет около 16 000 — 36 000 руб, а если без датчика, то можно и за 13 000 найти.

Кто ищет, где купить, то можете посмотреть тут. Если приметите себе вариант, то сразу запишите каталожный номер (артикул) товара, чтоб потом было легче найти.

Б/у, но зато оригинал , я видел здесь за 9500 руб.

Ремонт же рейки в автомобильных сервисах может вам обойтись около 5 000 руб.

Ремкомплект рейки для своего «рестайлинга» (все сальники с резинками) можете купить здесь.

Может кому-то пригодится: ниже табличка с вариантами поломок рулевого механизма Форд Фокус 2 с гидроусилителем и как их можно исправить. 1 и 12 — наконечники рулевой тяги (правый и левый, соответственно) 2 и 13 — левая и правая рулевая тяги, соответственно 3 и 11 — защищающие чехлы 4 — термоэкран 5 и 8 — вал рулевой 6 — рулевая колонка 7 — рычаг для блокирования положения колонки 9 — чехол 10 — картер

Снятие руля Ford Focus. Как снять руль на Ford Focus 2

Ремонт ОТ и ДО | Ford | Focus | Снятие руля

Понятное видео о том, как снять руль на Ford Focus 2.

Восстановление рулевого управления Ford Focus II

Демонтаж рулевой колонки FF2 может осуществляться двумя способами – с выключателем зажигания или без него. Замена данной детали может выполняться своими силами, но потребуется некоторые инструменты:

• Набор головок и гаечных ключей;
• Отвертки с различными наконечниками;
• Съемник для пистонов;
• Удлинитель.

Сначала опишем метод демонтажа узла с выключателем зажигания. Действия будут следующими:

• Снимаем отрицательную клемму с аккумулятора автомобиля;
• Демонтируем кожух рулевой колонки машины, убираем рулевое колесо по упомянутой выше схеме. До снятия руля нужно убедиться, что он пребывает в положении для движения прямо, чтобы не нарушить центрование системы;
• Убираем подрулевые элементы управления освещением, а также выключатель зажигания;
• Снимаем все приборы и декоративную панель торпеды;
• В открывшемся пространстве приборной панели нужно раскрыть держатель жгута проводки и вытащить оттуда жгут. Далее используем съемник пистонов, чтобы отсоединить держатель проводов, выводим изделие в сторону;
• Выкручиваем саморез клеммного соединения вала рулевой колонки и сам агрегат;
• Откручиваем верхние и нижние саморезы, удерживающие рулевую колонку, разъединяем вал;
• Узел можно доставать.

Также можно выполнить демонтаж рулевой колонки и без выключателя зажигания. Для этого следуем другой инструкции:

• Убираем рулевое колесо, выкручиваем болт, удерживающий вал рулевой колонки на валу рулевой рейки, используем головку на 10 и достаем деталь;
• Разъединяем валы рулевой рейки и колонки, послабляем сопротивление крепежных деталей, чтобы вывести верхнюю зону кожуха рулевой колонки, с последующим демонтажем узла;
• Нижняя зона агрегата удерживается двумя болтами, выкрутив которые, можно убрать всю данную часть кожуха;
• Следующий момент – разъединение хомутов держателей жгута проводки, с последующим выведением жгута от узла;
• Рулевая колонка прикрепляется к основанию приборной панели четырьмя саморезами. Нужно открутить внешние крепления, воспользовавшись головкой на 10 и удлинителем ключа;
• Откручиваем закрепляющие саморезы, установленные изнутри конструкции. Для этого понадобится удлинитель ключа и головка на 13;
• Придерживаем вал рулевой колонки и достаем весь узел системы рулевого управления автомобиля.

Когда все необходимые действия с рулевой колонкой были произведены, необходимо совершить сборку и установку узла на место. Выполняем следующие процедуры:

• Монтируем рулевую колонку, подключаем к механизму вал узла;
• Убираем стопорный штифт контроллера вращения руля, подключаем жгут проводки и закрепляем монтажный штифт;
• Подключает штекерные разъемы, отвечающие за работоспособность переключателя зажигания, поворотные огни и другие элементы;
• Осуществляем монтаж нижнего кожуха руля, после чего выполняем те же действия с верхним кожухом;
• Присоединяем к приборной панели нижний сегмент.

Для исключения дальнейших проблем с рулевым управлением рекомендуется при каждом выезде тестировать и осматривать систему, чтобы сохранить безопасность езды. При наличии неполадок стоит незамедлительно осуществить ремонт узла.

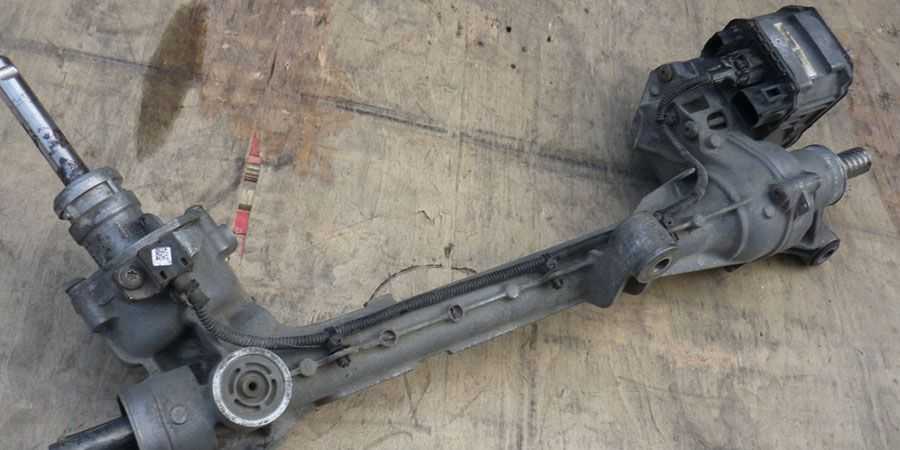

Признаки неисправности рулевой рейки

Чтобы не обращаться за диагностикой в сервисный центр, обращайте внимание на характерные симптомы, которые могут свидетельствовать о проблемах с данным узлом. Сюда входит:

• Глухой металлический стук рулевой рейки Форд Фокус 3. Может говорить о критическом износе направляющих втулок или слабой  затяжке крепежных болтов.
• Подклинивания или ступенчатость при повороте руля. Происходит из-за износа внутренних компонентов или сбоя ЭУРа.
• Усилие, оказываемое на руль, не соответствует градусу поворота колес. Чаще всего, причиной становится  неправильная работа датчика.
• Самопроизвольное отклонение машины при прямолинейной езде.
• Появление люфта в руле или характерных ошибок на приборной панели, говорящих о проблемах с рулевой рейкой.

Обратите внимание, что в Ford Focus 3 предельно допустимая величина отклонения руля – 17 миллиметров по окружности рулевого колеса. Если фактический люфт оказался больше, срочно проверяйте рулевую рейку.

Проблемы при оплате банковскими картами

Иногда при оплате банковскими картами Visa / MasterCard могут возникать трудности. Самые распространенные из них:

1. На карте стоит ограничение на оплату покупок в интернет
2. Пластиковая карта не предназначена для совершения платежей в интернет.
3. Пластиковая карта не активирована для совершения платежей в интернет.
4. Недостаточно средств на пластиковой карте.

Для того что бы решить эти проблемы необходимо позвонить или написать в техническую поддержку банка в котором Вы обслуживаетесь. Специалисты банка помогут их решить и совершить оплату.

Вот, в принципе, и все. Весь процесс оплаты книги в формате PDF по ремонту автомобиля на нашем сайте занимает 1-2 минуты.

Если у Вас остались какие-либо вопросы, вы можете их задать, воспользовавшись формой обратной связи, или написать нам письмо на [email protected].

Кнопка управления мультимедиа под рулем (от FF3)

Кнопка управления мультимедиа под рулем (от FF3)

Хочу установить кнопку управления мультимедиа от Форд фокус 3 (устанавливается под руль справа), т.к. штатной кнопкой расположенной на руле пользоваться не удобно. Кто нибудь пробовал уже это сделать?

AlexSPb в свое время, как пошел Синк на фф3, приезжал человек, с таком же желанием, все поставили и верхний джостик сменили на ОК, точно уже не помню, но верхний джой не корректно работал с синком.зы человека устроило, что межспицевый заменил верхний, посему не разбирался далее.

AlexSPb красота в симметрии

capitan Синковский правый джойстик и новый джойстик между спиц, по резистивным командам полностью совпадают

Подписывайся на наш информативный канал — http://bit.ly/kSizetube ▬▬• Мы в ВКонтакте: http://bit.ly/kSizetakte • Мы в Твиттере: http://bit.ly/kSizetter • Интернет магазин автозвука и аксессуаров: https://ksize.ru• Распродажа!: http://bit.ly/kSizeSales ▬▬Интерфейс позволяет согласовать кнопки на руле для автомобилей Ford Focus 3, Kuga с магнитолами: Pioneer, JVC, Alpine, Kenwood, Sony, Prology, Clarion, Phillips, LG. Для настройки не нужен пульт дистанционного управления от магнитолы. Выбор марки магнитолы осуществляется с помощью переключателей. Управление магнитолой может быть как проводным так и ИК способом. С помощью данного интерфейса возможно входить в штатное меню настройки часов и даты.

Совместимость с авто:

Ford Focus 3Ford Kuga

Совместимость с магнитолами:

▬▬Адаптер для подключения штатных кнопок на руле – устройство, которое позволяет соединить нештатное головное устройство с кнопками на руле, обеспечивает возможность контроля устройством через имеющиеся кнопки.

Адаптер управления кнопками на руле пригодится, если вы решили поменять стандартную комплектацию автомобиля, слегка модернизировать штатную акустическую систему, заменить головное устройство. Кнопки на руле в таком случае перестают работать, так как они подключаются только к штатным моделям головных автомагнитол.

Адаптер позволяет соединить внедренную модернизацию с панелью управления на руле. Процедура проста: вы подключаете адаптер, перепрограммируете систему, внося новые данные.

По сути, адаптер кнопок на руле Pioneer – это кабель-переходник, которые выступает в роли канала связи между электроникой головного устройства и панелью управления. Однако чтобы не испортить устройство, нужно правильно проводить программирование, подключать строго в соответствии с техническими рекомендациями производителя автомобиля и головной автомагнитолы. В комплекте с каждым адаптером есть инструкция по установке.▬▬ksize,автомагнитолы,ксайз,магнитола,wide media,адаптер кнопок на руле,адаптеры кнопок,адаптеры кнопок на руле,адаптер кнопок на руле pioneer,Адаптер управления кнопками,Адаптер управления кнопками на руле,Адаптер для подключения штатных кнопок на руле,подключение штатных кнопок на руле,подключение кнопок на руле,кнопки на руле,как подключать кнопки на руле,как настроить кнопки на руле,настройка кнопок на руле,кнопки на руле для автомагнитолы

Задайте вопрос экспертам

• Плаксин Александр
• Семенов Сергей
• Басок Алексей

Позвонить 8 800 77-55-186 (Отдел продаж)

Расскажите о товаре

• Twiiter
• Mail.ru

Сняли 284 видеообзора. Распаковки, видео о товарах, инструкции по подключению и использованию. Стараемся чтобы было интересно. Подписывайтесь на наш YouTube канал.

Регулировка и протяжка рулевой рейки на Форд Фокус

И так, еще один важный момент. Бывают случаи когда замена рулевой рейки, тяг, наконечников не обязательна. Но на СТО будут пугать вас как все на самом деле плохо и вам можно самостоятельно попробовать протянуть и отрегулировать рулевую рейку своими силами. Приступим:

1. Для протяжки рулевой рейки автомобиля Ford Focus вам понадобится специальный ключ, который вы можете самостоятельно изготовить из свечного набора или же купить ключ шестигранник на 17.
2. Снимаем пластмассовую защиту двигателя, это необходимо делать только на яме или на подъёмнике.
3. Берём лампочку- переноску и плоскую отвёртку, засовываем руку к задней части рейки с задней части подрамника(крайне неудобно и почти ни чего не видно)в месте пересечения рулевого вала и рейки на корпусе нащупываем регулировочный болт(должен быть шестигранник на 17)вокруг него зелёная пластмассовая заглушка(если рейка ещё до Вас не подтягивалась)это заводской стопор(если извернутся то его можно увидеть)его нужно поддеть отвёрткой и выдрать, он довольно хрупкий но повернуть болт не даст(в любом случае он расколется, так как намертво приклеен к регулировочному болту, а усы стопора вставлены в корпус рейки).
4. Потом берём ключ на 17 покороче, (иначе не подлезешь) и поворачиваем по часовой стрелке (болт на ощупь или пластмассовый или алюминиевый поэтому осторожней но крутится легко).
5. До упора его тянуть лучше, наверное не надо ориентируйтесь на стук в рейке при резком вращении руля в право-лево, пропал так и хорош.
6. Стопор конечно можно назад как-нибудь прилепить но смысла от него уже нет, это на Ваше усмотрение.

Вся эта процедура с подготовкой занимает 20 минут, а стук 2 года мне мозги клепал, хотя в автосалоне сказали всё нормально. Им не выгодно её подтягивать это копеечная работа, а вот когда вы её раздолбите они Вам её с удовольствием поменяют, за кругленькую сумму. Гарантийный срок она и со стуком проходит.

Снимаем подушку безопасности с руля Форд Фокус 2: описание, процессы

Чтобы демонтировать руль на Форд Фокус 2 необходимо снять подушку безопасности водителя. Демонтаж потребуется при ремонте рулевой колонки и прочих операциях, таких как тюнинг салона.

Видеоматериал

Видео расскажет, как быстро и своими руками демонтировать с автомобиля подушку безопасности водителя

Процесс демонтажа

Демонтаж подушки безопасности — процесс сложный и не стоит спешить, поскольку вместо снятия будет срабатывание и замена элемента. Прежде всего, стоит запастись необходимыми инструментом: головки torx, ключ на 10 и, если необходимо снять руль, головка на 24.

Предупреждение! В обязательном порядке стоит отключить блок управления подушками безопасности. Если этого не сделать, то 100 % получим удар сработанной подушкой, что приведёт к дополнительным затратам и проблемам.

Итак, снимаем подушку безопасности с Форд Фокус 2 своими руками:

1. Отключаем питание. Стоит понимать! При работе с автомобильною пиротехникою, после выключения подачи тока, стоит подождать 5 минут.
2. Снимаем верхнюю крышку кожуха рулевой колонки для удобства проведения операции.
3. Поворачиваем руль на 180 градусов и отсоединяем защёлки. А также выкручиваем крепёжный болт.
4. Теперь поворачиваем рулевое колесо на 90 градусов и с другой стороны проделываем ту же операцию.
5. Подковыриваем облицовку руля, чтобы освободить защёлки.
6. Отключаем колодку проводов. Снимаем все провода с облицовки руля. Демонтируем подушку безопасности.
7. Сборка элемента проводится в обратном порядке.

Вывод

Снять подушку безопасности водителя с Форд Фокус 2 самостоятельно — просто. Стоит не забывать о важных элементах процесса, таких как, отключения питания, поскольку если этого не сделать, подушка безопасности сработает.

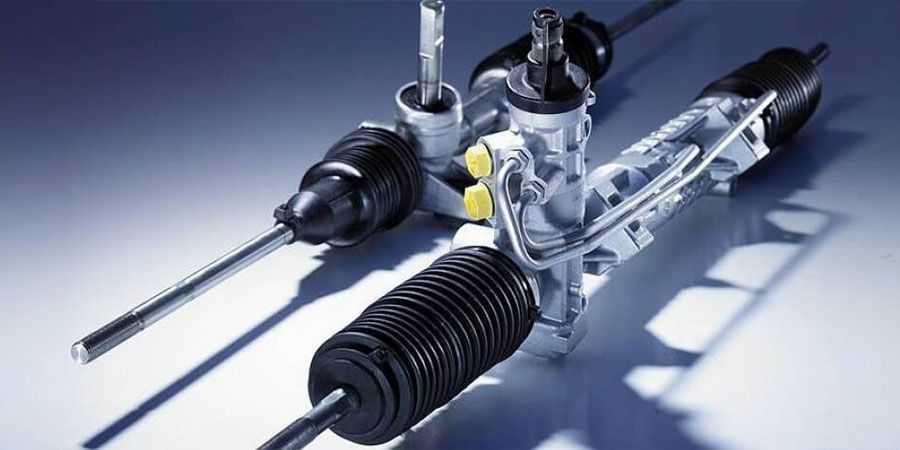

Устройство

В целом, конструкция и принцип работы рейки что на Форд Фокус 2, что, в большинстве своем, на других авто, практически не различаются, а если и различаются, то не значительно, так что представленную ниже информацию можно применять ко многим машинам.

В общем, эта штуковина служит для передачи усилия, которым вы (шофёр) крутите руль, на ту часть рулевого механизма, которое и занимается поворотом колёс в нужную вам сторону. Бывают:

• электрические;
• гидравлические (которые и применяются практически во всех современных авто);
• и механические рейки.

По способу расположения бывают нижними и верхними.

Рейка-шестерня включает в себя:

• пружину (прижимает рейку с шестеренкой);
• втулку шарнира рулевой тяги с кольцом-ограничением;
• шестеренку;
• картер из алюминия.

Схема рейки такова:

Внезапные трещины

Кузов 3-го Focus в целом не преподносит неприятных сюрпризов, ну разве что кроме лобового стекла с подогревом, стоящего больших денег и способного оцарапаться или треснуть от вполне безобидных воздействий. Именно поэтому владельцы 3-го поколения нередко жалуются на внезапно возникающие в сильные морозы трещины на лобовом стекле.

Трещина на стекле – вызывает у владельцев боль и готовит к непредвиденным немалым затратам

Еще одним «сюрпризом» станут плохо работающие замки, в основном из-за перекоса дверных петель (порой неравномерные зазоры между этими элементами кузова можно наблюдать невооруженным глазом). Главным виновником этого можно считать пресловутую отечественную сборку, наложившую свой отпечаток на качество Focus III.

Самое уязвимое место кузова Focus 3 – передний бампер. Мало кому удается сохранить его в целостности

Касаемо и вовсе безобидных моментов, отметим периодическое запотевание фар у Focus, а также редкой смены значка «Ford», расположенного на крышке багажника (слезает покрытие).

Что покупать

Специалисты Ford рекомендуют заказывать оригинальную рулевую рейку, которая спроектирована специально для модели Focus третьего поколения. При этом будьте готовы, что такая деталь будет стоить от 15 тысяч рублей, поэтому при обнаружении стука и наличии гарантии смело обращайтесь в дилерский центр. Многие водители добивались от  сервисного центра полной замены рулевой рейки по гарантии, что является самым оптимальным решением проблемы.

Если денежные средства ограничивают, то можете поискать восстановленные рулевые рейки. Некоторые мастерские покупают сломанные или слишком изношенные узлы,  после чего выполняют полный ремонт рулевой рейки «Форд-Фокус» 3. Стоимость восстановленный деталей, как правило, в 2 раза меньше новых, поэтому при уверенности в качестве восстановления есть смысл покупать такие рейки.

В случае выполнения ремонта вам понадобится приобрести специальный ремкомплект, цена на которых составляет несколько тысяч рублей. Как правило, в него входят втулки, различные уплотнительные кольца и тому подобные расходники. При этом необходимо покупать ремонтный комплект строго под установленную в машине рулевую рейку.

Обратите внимание, что стук в рейке Форд Фокус 3 может быть «косметическим».  Многие водители жалуются на эту проблему, при этом официальные представители Ford  не дают конкретных объяснений, ссылаясь на особенности конструкции

Во многих случаях даже абсолютно новая рейка с ЭУР может стучать.

Шнурующаяся оплетка TITANIUM на руль автомобилей Ford Focus, Ford Kuga, Ford Escape, Ford C MAX

9101

73

6

00:06:35

23.07.2019

Установка кожаной оплетки со шнуровкой TITANIUM, без снятия руля и пластиковых элементов.
Материал: Натуральная кожа автомобильная Кожа Nappa (Италия / Maxcom)
Цвет нити: синий с водоотталкивающей пропиткой (Gutterman / Германия)
Данная оплетка подходит на руль автомобилей: Ford Focus (2014-2019), Ford Kuga (2016-2019), Ford Escape (2015-2019), Ford C-MAX (2015-2019), Ford EcoSport (2017-2019)
Заказать оплетку: 🤍
Наша группа в контакте: 🤍
Наш блог: 🤍
Instagram: tuningstyle
Для подписчиков на Instagram, каждый месяц проводим розыгрыш оплеток.

Алгоритм замены

Заменить масло в ГУР можно, обратившись в специализированный сервис. Также эта процедура легко выполняется своими руками. Второй способ предпочтительнее, так как он менее затратный.

Перед началом процедуры необходимо подготовить ряд инструментов, облегчающих весь процесс:

• домкрат;
• трубка со штуцером длиной 1-1,5 метра для слива отработанной жидкости;
• емкость для отработанного материала.

Алгоритм замены выглядит таким образом:

1. Предварительно прогревается двигатель. Это делается для того, чтобы жидкость быстрее стекала.
2. Под переднюю часть автомобиля ставится домкрат, и машина приподнимается.
3. Отсоединяется бачок, который содержит в себе жидкость. Эту емкость рекомендуется осмотреть со всех сторон не предмет обнаружения на ней сколов и трещин.
4. К бачку подходят две трубки. Отсоединять следует верхнюю.
5. Для слива масла к бачку подсоединяется заготовленный шланг, второй конец которого опускается в емкость для отработанного материала.
6. На всякий случай рекомендуется открутить свечи из цилиндра. Такой подход исключит вероятность запуска двигателя, который может спровоцировать поступление в помпу бачка воздуха. Появление последнего в дальнейшем способствует поломке насоса.
7. Запускается стартер на 1-2 секунды. Ускорить процесс слива можно, если крутить рулевое колесо по сторонам.
8. Теперь можно начинать заливку нового масла. Для этого отсоединяется трубка, предназначенная для слива, а вместо нее закрепляется шланг.
9. Закончив заливку новой жидкости, необходимо вернуть свечи на место и запустить двигатель. Достигнув 1000 об/мин, нужно крутить руль, фиксируя его на несколько секунд в крайних точках. Эти действия позволяют выгнать воздух и распределить смазку равномерно по бачку и компонентах гидроусилителя.
10. В завершении рекомендуется заглушить мотор и повторно проверить уровень масляной жидкости.

Подвеска

Ремонт втулок стабилизатора Ford Focus 3Заменить задние амортизаторы Ford Focus 3Поменять задние пружины Ford Фокус 3Заменить задние стойки Форд Фокус 3Поменять задний ступичный подшипник Ford Фокус 3Замена колеса Форд Focus 3Заменить опорный подшипник Форд Фокус 3Ремонт передних амортизаторов Ford Focus 3 своими рукамиПоменять передние пружины Ford Фокус 3Ремонт передних стоек Форд Focus 3Замена переднего ступичного подшипника Ford Фокус 3 своими рукамиУстановка подшипника задней ступицы Форд Фокус 3Поменять подшипник передней ступицы Ford Фокус 3Как поменять резинки стабилизатора Форд Focus 3Замена сайлентблоков задней балки Ford Фокус 3Как поменять сайлентблоки задних рычагов Форд Фокус 3 своими рукамиЗамена сайлентблоков передних рычагов Форд Фокус 3Поменять стойки стабилизатора Ford Focus 3Ремонт шаровой опоры Ford Focus 3Заменить шпильку колеса Форд Фокус 3Поменять шпильку на ступице Форд Фокус 3

Трансмиссия

Снятие вилки сцепления Ford Focus 3Поменять воздушный фильтр Форд Фокус 3Замена датчика скорости Ford Focus 3Замена диска сцепления Ford Focus 3Замена коробки передач Ford Focus 3 своими рукамиУстановка крестовины карданного вала Ford Фокус 3Как заменить масло в коробке передач Ford Фокус 3 своими рукамиРемонт масляного фильтра Ford Фокус 3 своими рукамиЗамена наружной гранаты Ford Focus 3Снять педаль сцепления Ford Фокус 3Заменить привод спидометра Форд Фокус 3Ремонт пыльника внутреннего шруса Форд Фокус 3 своими рукамиКак заменить пыльник на гранате Ford Focus 3 своими рукамиПоменять пыльник наружного шруса Ford Фокус 3 своими рукамиЗаменить рычаг переключения передач Форд Focus 3 своими рукамиУстановка салонного фильтра Форд Фокус 3 своими рукамиКак заменить сальник заднего моста Ford Focus 3Заменить сальник коробки передач Ford Focus 3Как заменить сальник кпп Форд Фокус 3Установка сальника полуоси Ford Focus 3 своими рукамиПоменять сальник привода Ford Фокус 3Как заменить сальник редуктора Форд Focus 3Заменить топливный фильтр Ford Focus 3Как поменять трос сцепления Ford Focus 3Установка фильтра акпп Форд Фокус 3Как поменять фильтр двигателя Форд Фокус 3Поменять фильтр кондиционера Ford Фокус 3 своими рукамиКак снять цилиндр сцепления Ford Фокус 3

Снятие и замена руля Ford Focus 2

Автолюбители ищут, как снять руль на Ford Focus II в различных ситуациях. Это может быть желание заменить руль, настройка различных узлов приборной панели, установка руля более удобной формы и так далее. Чтобы грамотно разобрать руль на Форд Фокус 2, необходимо следовать некоторым рекомендациям, о которых мы поговорим в этом материале.

Подготовка к снятию руля

Зачастую при снятии руля автовладельцев пугает подушка безопасности, которая может заблокироваться, выстрелить в процессе или выйти из строя. Хотим заранее успокоить – это изделие легко снимается с сохранением укладки. Если правильно снять руль и демонтировать Airbag, никакой внештатной ситуации не произойдет.

Для демонтажа подушки безопасности Фокуса второго поколения, нужен следующий инструмент:

• Торкс звездочка;
• Головка на 24;
• Ключ на 10 для выкрутки клеммы аккумулятора.

Перед тем, как начать демонтаж и замену руля, нужно сделать некоторые приготовления, дабы исключить активацию подушки безопасности. До старта работ следует непременно отключить отрицательную клемму АКБ и выждать более 5 минут, чтобы конденсатор активации Эйрбэг полностью разрядился. Не следует открывать и своими силами ремонтировать этот блок или же подавать напряжение на его клеммы.

Народные средства

Ввиду того, что проблема была решена не сразу, а среди пострадавших владельцев Ford Focus 3 оказались весьма умелые техники, то появился ряд способов, как на СТО или самостоятельно, при наличии неплохо оборудованного гаража, можно ликвидировать стук рулевой рейки.

Так, ремонт проводился путем подтягивания подпятника на рейке и нанесения на него специального резьбового герметика.

Другие народные мастера, а по совместительству водители Ford Focus 3 выяснили, что вся проблема кроется в конструкции рейки и материалах, используемых для ее изготовления. У большинства машин шток рейки, к которому прикреплены рулевые тяги, двигается в капролоновой втулке (прочный пластик в повышенной износостойкостью), с противоположной же стороны он поджат сферическим башмаком. На Ford Focus 3 стоит металлическая втулка со скользящим покрытием (тефлоном). Здесь-то и образуется солидный зазор. Так что, если пошевелить на поднятом Ford Focus 3 правую рулевую тягу, стук не заставит себя ждать.

Просто подтянуть рейку, убирая зазор не получится, так как небольшой зазор (от 0,1 до 0,2 мм) все-таки нужен. В противном случае можно сильно ускорить процесс износа червячной пары и может быть даже опасно, как отмечают специалисты. В общем, как видно, предыдущий способ (ремонт с подтягиванием) не приветствуется.

Для того, чтоб ликвидировать стук, специалисты самостоятельно изготавливают дополнительную (к металлической с тефлоновым покрытием) капролоновую втулку. Дополнительной называем ее, так как родную можно не вынимать, а просто дополнить ее новой.

После такого апгрейда и сбора узла на место ремонт окончен и к рейке возвращаться, по словам эксперта, больше не придется, ничего больше не стучит.

Источник

2. Рулевая колонка и рулевое колесо

Рулевое колесо

Снятие и установка

Снятие

Примечание:

Шаги, описанные в этой процедуре, могут входить в процедуру установки.

1. Демонтировать модуль фронтальной подушки безопасности с водительской стороны (см. главу Система пассивной безопасности).

2. Убедиться в том, что рулевое колесо заблокировано (1), а управляемые колеса установлены в направлении прямолинейного движения. Затем расфиксировать и отсоединить разъем жгута электропроводки (2), как показано на рисунке ниже. Выкрутить болт крепления рулевого колеса к валу рулевой колонки (3). Момент затяжки болта крепления рулевого колеса к рулевой колонке при установке: 48 Н·м.

3. Используя клейкую ленту, зафиксировать от вращения контактное кольцо рулевого колеса, как показано на рисунке ниже.

Внимание:

Исключите вращение ротора спиральной пружины.

Не погните и не повредите спиральную пружину.

4. Выкрутить винты крепления переключателя (1), затем отсоединить от переключателя разъем жгута электропроводки (2), как показано на рисунке ниже. Момент затяжки винтов крепления при установке: 3 Н·м.

Примечание:

Действия по этому пункту требуют выполнения только при установке нового элемента.

Установка

Тест-режим

В рестайлинговой и дорестайлинговой версии Форд Фокус 2 можно активировать тестовый режим.

Для решения задачи сделайте следующее:

1. Переведите ключ зажигания в позицию «I».
2. Кликните и зафиксируйте на 10 секунд клавишу «SET/Reset» слева на подрулевом рычаге.
3. Продолжайте удерживать кнопку «SET/Reset» и поверните ключ в замке в позицию «II».
4. При появлении на бортовом компьютере надписи «Gauge Sweep» отпустите клавишу «Set/Reset».
5. Снова нажимаем на «Set/Reset» и появляется режим тестирования «LED TEST».
6. Листайте параметры с помощью упомянутой выше клавиши.
7. Для выхода из режима теста отключите зажигание.

На данный момент доступны следующие показатели:

• GAUGE SWEEP — стрелки доходят до максимального параметра и возвращаются;
• LED TEST — горят все лампочки;
• ROM LEVEL — версия ПО бортового компьютера;
• LCD TEST — контроль экран на факт битых пикселей (все элементы закрашиваются);
• DTC #01 — информация по коду последней ошибки;
• ODO ROLL COUNT — пробег за день;
• ENGINE TEMP — уровень нагрева мотора (градусы Цельсия);
• SPEEDO GAUGE — позиция стрелки спидометра;
• FUEL FLOW — текущий расход горючего;
• FUEL PERCENT — объем оставшегося топлива (в процентах);
• ENGINE SPEED — частота вращения мотора;
• ROAD SPEED — скорость миль/ч;
• ROAD SPEED — скорость в км/ч;
• TACHO GAUGE — позиция стрелки тахометра;
• BATTERY — напряжение АКБ в Вольтах;
• DIST TO EMPTY — остаток пути в милях на имеющемся топливе;
• TEMP GAUGE — позиция стрелки температуры

Полученную информацию можно по-разному использовать. К примеру, полезным может оказаться параметр DTS, по которому можно судить о возникших ранее ошибках.

Если в графе что-то указано, можно сразу определить причину поломки.

Так же автомобиль можно завести в тестовом режиме и посмотреть:

• обороты и температуру двигателя;
• заряд батареи;
• и другие показатели.

1 из 3

— +

1.

2.

3.

Вот таким не хитрым способом можно мониторить ситуацию в отношении работы мотора и других систем Форд Фокус 2.

Устранение дефектов

Когда сидение уже у нас в руках, можно провести детальный осмотр и приступить к ремонту дефектов, которые могли возникнуть в процессе эксплуатации. Вначале кратко рассмотрим те повреждения, которые сразу бросаются в глаза – потертости, порезы и прожоги. Обшивка из кожи или искусственной кожи тоже подлежит ремонту. Для этого нужно будет обзавестись некоторыми специальными инструментами, если повреждения носят глобальный характер. А если это прожог от небрежного обращения с сигаретой, то полная разборка не нужна и это решается без особых проблем следующим образом:

1. Место повреждения аккуратно обрабатывается острым ножом так, чтобы края отверстия были чистые и не ворсились. Форма отверстия роли не играет.
2. Вырезаем из х/б ткани латку, превышающую по размерам повреждение на 5-7 мм.
3. С помощью пинцета помещаем латку в отверстие и разравниваем ее с внутренней стороны обшивки, предварительно пропитав резиновым клеем.
4. Из тюбика с жидкой кожей подходящего цвета выдавливаем несколько капель на повреждение, затем накрываем это место или специальной тефлоновой пластиной для нанесения жидкой кожи или подобным материалом, который не приклеился бы к латке.
5. Небольшим утюжком нагреваем несколько минут тефлоновую пластину до тех пор, пока жидкая кожа не завулканизируется. Снимаем пластину и любуемся результатом.

Потертости кожаного сидения и неглубокие трещины на поверхности могут быть удалены специальной шпаклевкой для кожи, которой сейчас полно в продаже. Она наносится тонким слоем на чистую поверхность резиновым шпателем, а после высыхания полируется и красится спреем для окрашивания кожи.

Механические элементы и элементы подогрева, конечно, тоже подлежат ремонту, но это уже совсем другая история.

Скандинавский свет

В новых автомобилях все чаще предусматривается скандинавский свет, подразумевающий автоматическое включение фар.

Такая функция удобна, но в Форд Фокс 2 она не предусмотрена. Хотя, в рестайлинговой и ряде других версий можно активировать ее вручную.

Для работы вам необходимо собрать:

• набор ключей;
• 4-контактное реле (к примеру, от ВАЗ 98.3747);
• пассатижи;
• провода;
• предохранители на ток в 10 и 20 А;
• разъемы.

Как только инструмент подготовлен, переходите к активации опции.

Сделайте следующее:

1. Отбросьте клеммы от АКБ, чтобы избежать случайного короткого замыкания.
2. Откройте крышку блока с предохранителями, который находится под вещевым ящиком справа.
3. На место реле R15 ставим 3747.
4. В гнезда 135 и 113 (на схеме ниже) ставим предохранители на 20А и 10А соответственно.
5. Между пинами 1 и 26 кидаем короткую перемычку.
6. Закрепите к проводу разъемы и поставьте все в блок, в том числе реле.
7. Закройте крышку блока и подключите клеммы к АКБ.

1 из 4 — +

1.

2.

3.

4.

После этого убедитесь в наличии скандинавского света на Форд Фокус 2. Если лампы головного света срабатывают, значит, работа сделана правильно.

Если сложно, можно обратиться к автоэлектрику, у многих в этом деле рука уже набита и все сделают быстро и качественно.

Ремонт рулевой рейки «Форда Фокус»

Если у вас «Форд Фокус 3», ремонт рулевой рейки и ЭГУРа получится сделать, имея простейший набор инструментов, домкрат, ключи, а также новые детали. Чаще всего поломка происходит из-за того, что пришли в негодность опорные втулки, а также зубцы. Устройство имеет такие конструктивные особенности, что из-за сильнейших ударов, которые испытывает подвеска во время езды по плохому дорожному полотну, приходит в негодность рулевой механизм. Ремонт заключается в том, что неисправные элементы перебираются либо заменяются на новые. Кроме того, можно купить и установить усиленные детали, срок службы которых намного больше.

Чтобы сделать ремонт рулевой рейки «Форда Фокус 2» своими руками, следует приобрести ремкомплект, то есть сальники для данной модели авто. В случае, когда ремонтные работы производятся в первый раз, потребуется также гайка. Ее вы установите на место заводской, которая сделана из пластика. Гайка необходима, чтобы подтянуть устройство.

Для того чтобы отшлифовать шток после ремонта, а также убрать небольшие неровности, потребуется токарный станок.

Кроме того, понадобится прижимная вилка, с ее помощью можно устранить люфт в зацеплении рейки с шестерней, а также пружина, которую вы установите между регулировочной гайкой и вилкой.

Собранное устройство отправляют на стенд, где производится ее испытание под давлением.

Чтобы выполнить замену или ремонт рулевой рейки «Форда Фокус», придерживайтесь описанного ниже алгоритма:

1. Подготовьте машину к ремонту: транспортное средство должно быть поднято на подъемнике, крепления колес ослаблены, клеммы аккумулятора сняты. Конечно, можно загнать машину на яму, однако в этом случае проводить ремонт рулевой рейки «Форда Фокус» будет сложнее. Из-за того, что авто будет стоять на колодках, производить манипуляции окажется неудобно.
2. Демонтируйте подрамник, для этого необходимо открутить болты, с помощью которых он крепится. Затем снимите крепление рулевого вала.
3. Открутите болты крепления трубок высокого давления.
4. Отсоедините крепления рулевой рейки на «Форде Фокус», затем снимите ее.
5. Выполните разборку механизма, очистите его от загрязнений изнутри и снаружи, затем промойте рейку.
6. Рекомендуется установить новую гайку бокового подтягивания, цена ее небольшая, кроме того, заменив данный элемент, вы избавите себя от повторной разборки механизма, если штатная гайка придет в негодность.
7. Демонтируйте шток рейки, нередко он покрывается ржавчиной, образуются протечки.
8. Произведите разборку устройства, установите новые детали, если заводские испорчены.
9. Восстановите шток.
10. После ремонта выполните сборку рулевой рейки «Форда Фокус», затем проверьте ее работу, используя стенд, если он у вас есть. Обтяните пыльники хомутами.
11. Поставьте рулевое колесо ровно, монтируйте рейку на место, установите подрамник.
12. Сделайте промывку системы, а затем залейте новую рабочую жидкость.

Ремонт рулевой рейки «Форда Фокус» завершен. Чтобы механизм исправно функционировал, при проведении ремонтных работ может потребоваться замена некоторых элементов. После восстановления он должен работать без поломок в течение длительного времени.

Демонтаж и разбор рейки

Для проведения ремонта рулевая рейка на Ford Focus 3 может быть демонтирована в СТО или самостоятельно, при наличии всего необходимого в вашем гараже. Алгоритм прост:

1. Поднять Ford Focus 3 на подъемнике или заехать на смотровую яму.
2. Открутить и опустить подрамник.
3. Снять рулевой вал, открутив его.
4. Достать рейку.

Дальше необходимо разобрать узел полностью, почистить от загрязнений и коррозии, промыть. При обнаружении коррозии на штоке, его необходимо извлечь и восстановить его поверхность. Эта процедура может убрать стук в рейке Ford Focus 3. Также заменить придется все поврежденные детали.

После замены, собираете рулевую рейку и устанавл иваем ее на место. Все собираете в обратном порядке. Прикрутите подрамник и промойте систему. Ремонт окончен. Если все прошло верно и других проблем с рулевым механизмом вашего Форда Фокус 3 нет, стук и течь должны быть устранены успешно.
