Где находится сигнал на форд фокус 3

Содержание
  1. Таблица всех используемых ламп
  2. Замена ламп дальнего света Ford Focus 2
  3. Замена ламп в фаре Ford Focus 2
  4. Замена лампы в повторителя поворотов Ford Focus 2
  5. Второй способ замены лампы в птф
  6. Замена лампы габаритов на Ford Focus 2
  7. Первый способ замены ламп в птф
  8. Замена лампы в противотуманном фонаре Focus 2
  9. Инструменты для снятия обшивки двери
  10. Замена штатного звукового сигнала. —
  11. Видео — снятие магнитолы Ford Focus 2
  12. Демонтаж автомагнитолы Ford Focus 3 2012
  13. Покупной и самодельный инструмент для снятия
  14. Загрузка ..
  15. Инструкция по снятию обшивки с двери на Ford Focus 3
  16. Что представляет дверная обшивка и ее назначение
  17. Демонтаж
  18. Настройка скрытых возможностей Форда Фокус 3
  19. Автоматическое закрытие замков
  20. Разбор
  21. Замена
  22. Электрика
  23. Автомобили выпуска до 14.10.2018
  24. Форд Фьюжн – расположение блока предохранителей
  25. В подкапотном пространстве
  26. Монтажный блок
  27. Форд Фьюжн Блок предохранителей в салоне
  28. Фокус 3 универсал: замена лампы и сопутствующие работы
  29. Почему нужна замена ламп Ford Focus 3 универсал?

Таблица всех используемых ламп

Ниже я хочу привести табличку, куда свел все приборы, используемые в автомобиле третьего поколения. Уверен, она тебе пригодится. Ведь сегодня сгорела лампочка стоп-сигнала, а завтра может перегореть любая другая.

Таблица приборов, применяемых в Ford Focus 3

Замена ламп дальнего света Ford Focus 2

Отсоедините от лампы дальнего света колодку жгута проводов и выведите пружинный фиксатор из крючка на отражателе

Откройте фиксатор и извлеките лампу дальнего света из отражателя. Вставьте новую лампу в отражатель и зафиксируйте его пружинным держателем. Установите на место крышку лампочек и поставьте фару на автомобиль.

Замена ламп в фаре Ford Focus 2

Для замены лампочки в фаре Ford Focus 2 отсоедините минусовой провод от клеммы аккумулятора и снимите фару

Для замены лампы указателя поворотов на Focus 2 поверните патрон лампы указателя поворота против часовой стрелки и извлеките его из фары

Замена лампы в повторителя поворотов Ford Focus 2

Для замены лампочки повторителя указателя поворотов на Ford Focus 2 снимите боковой указатель с автомобиля

Поверните патрон лампы против часовой стрелки и извлеките его из фонаря указателя

Вытащите лампу из патрона и вставьте новую лампу. Установите боковой фонарь повторителя поворота в порядке, обратном снятию.

Второй способ замены лампы в птф

С помощью звездочки, либо плоской отвертки откручиваем болты крепления фары, вынимаем ее из пазов и отсоединяем колодку проводов.

Затем рукой необходимо подлезть к противотуманной фаре и на пол оборота повернуть перегоревшую лампу. Вытащить ее на верх и аккуратно отсоединить штекер.

Далее берем новую лампу, защелкиваем штекер на лампе и устанавливаем обратно в птф.

Если устанавливаете светодиодные лампы, обратите внимание на блочки стабилизатора, если таковые есть. Их лучше заизолировать, чтобы в них не попадала вода, а заодно и контакты от колодки до лампы

Замена лампы габаритов на Ford Focus 2

Для замены лампы габаритов в фаре Ford Focus 2 сожмите четыре фиксатора и снимите крышку фары

Сожмите фиксаторы и извлеките патрон лампы габаритного света из отверстия в отражателе, затем вытащите лампу из патрона. Вставьте в патрон новую лампу габаритов и установите патрон на место.

Первый способ замены ламп в птф

Загоняем автомобиль на смотровую яму или эстакаду. С помощью ключа звездочки Торкс Т30 откручиваем крепления нижнего брызговика и отгибаем его.

Аккуратно рукой пролезаем в образовавшееся паз и поворачиваем на пол оборота лампу. Отсоединяем штекер от лампы и производим замену на новую.

Сразу скажу, подлезть к противотуманной фаре неопытному человеку будет проблематично.

Замена лампы в противотуманном фонаре Focus 2

Для замены лампы в противотуманном фонаре Ford Focus 2 выполните следующие операции

Отожмите фиксатор и снимите противотуманный фонарь из бампера

Поверните патрон лампы против часовой стрелки и извлеките его из фонаря

Поверните лампу против часовой стрелки и извлеките ее из патрона. Установите новую лампу задней противотуманки и детали в порядке, обратном снятию.

Инструменты для снятия обшивки двери

Обычный набор инструментов для произведения данной операции включает:

  • комплект тонких отвёрток с плоским лезвием;
  • крестовую отвертку;
  • ключ TORX T25;

  • специальные пластиковые пластины или лопатки для демонтажа пластмассовых элементов.

Угловой ключ TORX T25

Сегодня в продаже имеются специальные комплекты инструментов для снятия обшивок. Есть наборы, в которые входит 12 наименований. Среди них лопатки различных форм из прочного полимера, резко снижающие риск повреждения пластиковых деталей автомобиля. Помимо этого, имеются универсальные ключи, годные для работы с любыми типоразмерами крепежных элементов.

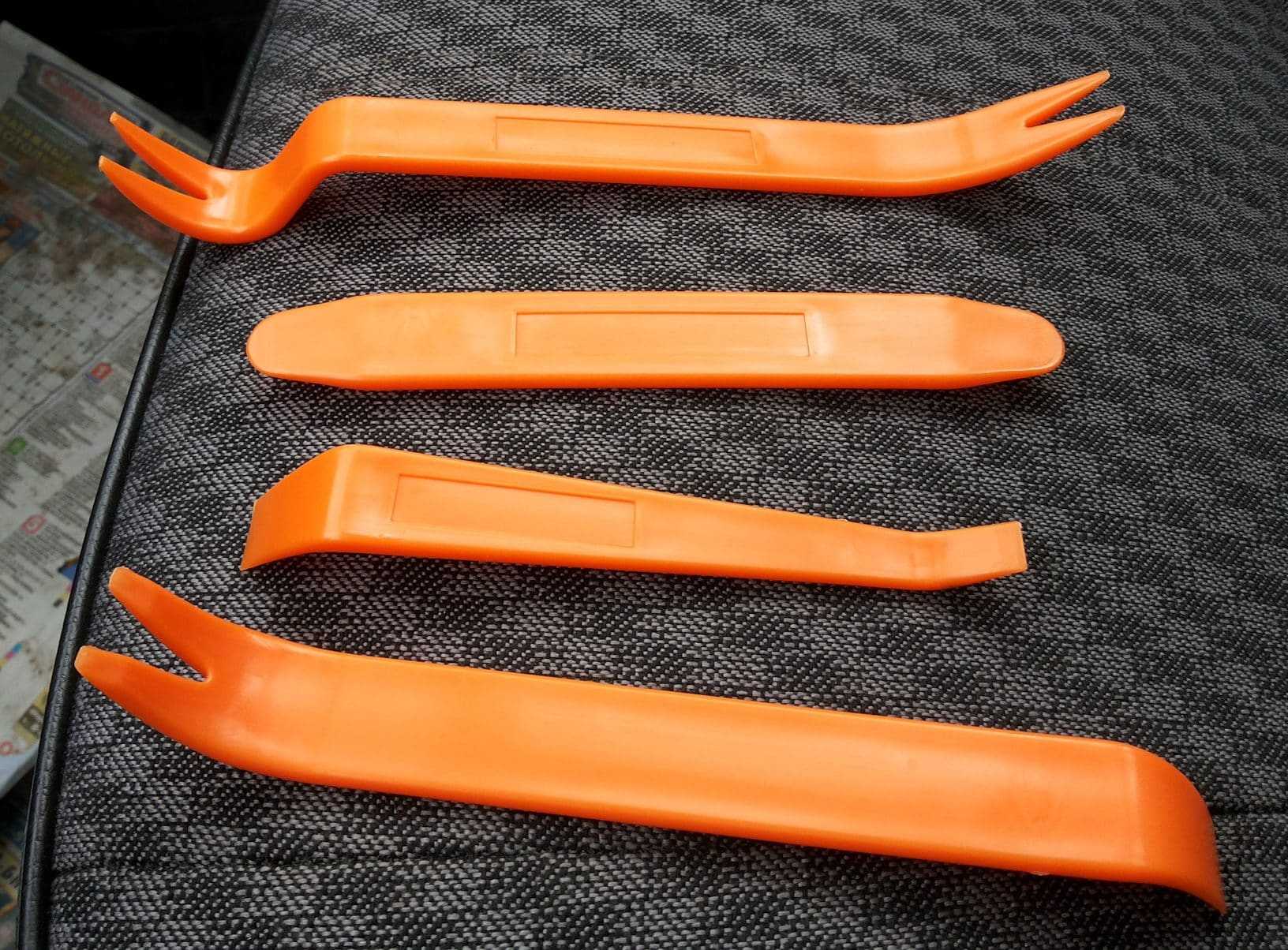

Инструменты для снятия обшивки

В случае предполагаемых работ по замене деталей или каких-либо узлов на дверце автомобиля, следует их заранее приобрести и подготовить к установке.

В двери, как известно, расположены центральный замок, стеклоподъемник, связанные с электронным блоком. Поэтому настоятельно рекомендуется отключить питание машины, сняв силовой провод с аккумуляторной клеммы «минус».

Замена штатного звукового сигнала. —

Надоел мне штатный звуковой сигнал.он мне казался каким то тихим. и скучным.давно хотел сигнал как у паравоза, прям что дудел так чтоб все слышали.его хотел поставить еще на предыдущую машину, но то руки не доходили, то не находил подходящий по звуку.тут был недалеко от южного порта. и решил заехать туда.наткнулся на сигнал.большая хромированная дудка. попросил чтоб показали как дудит, но мне не понравилась.пошел дальше. опять увидил, попросил показать. звук был другой, хотя внешний вид тот же., но все равно не то что хотел я.так я посмотрел шесть дуделок и седьмая мне понравилась, хотя по внешнему виду они все были одинаковы.Открыв капот я понял что место под нем очень мало. думал думал куда его установить и решил поставить на защиту картера. т.к. больше места там нет.снял защиту примерил дудку, прикрутил.нашел штатный сигнал, откусил провод, вынул разъем из штатного сигнала и прицепил его на новый.прикрутил обратно защиту и теперь я дудю как паравоз.

вот видео. звук если честно оно не передало. в живую намного эффектнее.

Видео — снятие магнитолы Ford Focus 2

Понадобится только тонкая пластиковая пластина или пластиковая карта и крестовая отвертка или головка звездочка Т Для этого используем пластиковую карту. По периметру просовываем карту в поисках защелок панели

Это нужно делать с особой осторожностью во избежание лишних царапин; — по углам находятся четыре самореза, которые необходимо открутить при помощи отвертки или головки. Откручивание производить аккуратно, упавшие болты в консоль достать будет невозможно; — после откручивания вытягиваем магнитолу на себя; — отсоединяем главный разъем и антенный штекер

Все действия по снятию магнитолы в Форд Фокус укладываются по времени не более 20 мин. Как правило, снятие автомагнитолы сопровождается двумя случаями.

Это либо поломка или просто замена на более лучшую систему. При втором варианте снятия необязательно производить замену аудиосистемы. Ее можно подвергнуть апгрейту, поскольку большее количество различных устройств представлено в продаже. Например, если магнитола не поддерживает флэш накопитель, то в штатную систему можно легко интегрировать USB адаптер.

По качеству хорошо себя зарекомендовал адаптер от фирмы Connects2. В нем сочетается два основных параметра — это цена и качества.

Соответственно насос будет блокироваться либо прерыванием плюса с помощью ключа, либо прерыванием минуса с помощью сигналки.

Вот нас полностью устраивает такой режим работы этого контакта, и мы вешаем минус нашего реле на этот выход блока сигнализации. Таким образом при постановке на охрану авто, сигнализация отключит минус у нашего реле, оно отключится и отключит магнитолу.

При снятии с охраны минус появится вновь, но система будет ждать поворота ключа, чтобы запустится. Данный вариант на мой взгляд самый удачный из всех перечисленных.

Магнитола сама запускается, когда это нужно и сама выключается, когда это нужно. Кроме того, очень удобно выключать магнитолу дистанционно, скажем на природе.

Достаточно включить и выключить сигнализацию на авто с брелока. Ну и последний вариант это вариация симбиоза предыдущих двух, но без диодов. При постановке на охрану второе реле будет разрывать самозапитку реле и система будет отключаться. Конденсатор в цепи первого реле нужен для того, чтобы реле смогло взвестить без внешнего напряжения.

При запуске реле, контакт оторвется от одной стороны и ему нужно время чтоб долетев до второго запитаться от него.

Вот на протяжении этого мгновения реле будет питаться от конденсатора, который успеет зарядиться при повороте ключа. Для данной схемы достаточно конденсатора в мкф 16 вольт.

Демонтаж автомагнитолы Ford Focus 3 2012

Выбирайте кому, что по душе. От себя могу лишь посоветовать не спешить и разобраться как осуществить выбранный вариант. Ни в одном из них ничего страшного нет даже от далекого от радиотехники человека. Достаточно просто вникнуть и разобраться.

Ну и самое главное не спешить с этим делом. Как ни странно, но при проверке по быстрому самое главное это не спешить. Перед тем как проверять аппаратуру, нужно избежать любой возможности короткого замыкания любых проводов

Особо это важно при проверке БУ магнитол, из которых торчит веник зачищенных и растрепанных проводов

Не поленитесь и изолируйте изолентой все не нужные для проверки провода и все скрутки, которые вы сделали. Даже если вы «уложили все отдельно» и «я сто раз так делал и норм». Для демонтажа необходимо четыре съёмника. Стоимость в пределах американских долларов.

Покупной и самодельный инструмент для снятия

Если вы планируете снимать магнитолы на автомобилях Форд каждый день, то есть смысл их приобрести. В набор входит четыре съёмника особой формы. Они помогают снять штатную магнитолу на автомобилях Форд Как сделать съёмник самостоятельно?

Для разового демонтажа штатной магнитолы специнструмент делают своими руками.

Загрузка ..

Из карточки нарежьте четыре полоски вдоль длинной стороны шириной в 8 миллиметров. Один конец каждой полосы срежьте под углом в 45 градусов.

Инструкция по снятию обшивки с двери на Ford Focus 3

17.10.2019

Форд Фокус выпускается концерном Ford Motor Company с 1998 года. Модель сразу вышла на рынок в трех вариантах кузовного исполнения. Оставаясь многие годы одной из самых продаваемых марок в России и СНГ, водители сталкиваются с большим количеством проблем, среди которых ремонт дверных динамиков занимает 3 место.

Как снять обшивку двери Форд Фокус 3, чтобы провести ремонт внутренних электросистем или заменить старый пластик? Подробное руководство представлено далее.

Что представляет дверная обшивка и ее назначение

Дверные панели на Ford Focus седан универсал, хэтчбек первого поколения выпускалась из прочного, но тонкого пластика. Материал имел хорошие показатели устойчивости к механическим повреждениям, не трескался от мороза. Владельцы отмечали характерный скрип обшивки в районе подлокотника.

В интерьере салона третьего Фокуса использован более качественный материал ― высокопрочный пластик и экокожа. Двери обшиты пластиковыми панелями в цвет. Назначение:

  • обеспечение шумоизоляции салона;
  • защита электрокабелей от механического повреждения и скорого эксплуатационного износа;
  • технический обзор при проверке электрокабеля;
  • декоративная функция, мягкий пластик — это не только надежно, но эстетично и красиво.

Принцип компоновки дверных карманов на Фокусе 3 идентичный первому поколению. Демонтаж и установка новых панелей передних дверей остается одинаковой для любого типа кузова. Единственное отличие третьего поколения — это новые клипсы или крепежи обшивки, которые имеют измененную форму и изготавливаются из твердого полимера.

Демонтаж

Демонтировать обшивку вполне возможно самостоятельно. Многие водители сталкиваются с трудностями по причине неправильного порядка работ. Снятие обшивки на двери Форд Фокус 3 необходимо в случаях, когда:

  • требуется заменить стекло задней или передней двери;
  • не срабатывает электростеклоподъемник;
  • плохо закрывается или вышел из строя дверной замок;
  • водительский динамик перестал работать;
  • необходимо улучшить шумоизоляцию салона.

Настройка скрытых возможностей Форда Фокус 3

Третье поколения Фокуса является довольно современным, а его оснащение может удовлетворить самых требовательных автолюбителей. В зависимости от комплектации, машина оснащается различными системами, которые позволяют достичь максимального комфорта в процессе эксплуатации. Помимо этого, есть также определенные функции, о которых знают далеко не все владельцы этой модели. Какие скрытые возможности Форд Фокус 3 можно активировать самостоятельно? Для чего это делать? Давайте разберемся.

Некоторые особенности в работе Фокуса нравятся не всем и могут раздражать. Казалось-бы, отключить их нельзя, поскольку такой кнопки не предусмотрено. Если знать о секретных функциях, то можно максимально настроить автомобиль под свои потребности. Конечно же, ничего глобального в работе машины без наличия специальных знаний и оборудования изменить не получится. Тем не менее, есть определенные возможности, которые можно активировать своими руками. Среди них можно выделить:

  • отключение плафона подсветки при открывании дверей;
  • отключение сигнала о не пристёгнутом ремне безопасности;
  • открытие окна при неработающем двигателе;
  • функция сопровождения домой;
  • настройка автоматического запирания замков;
  • программирование брелоков.

Автоматическое закрытие замков

Суть функции в том, что после начал движение замки на дверях автоматически закрываются, что исключает их случайное открытие.

Во многих машинах такая опция уже предусмотрена с завода, но в некоторых Форд Фокус 2 ее нет.

Для активации сделайте следующие шаги:

  1. Вставьте ключ в замок и включите зажигание.
  2. Трижды откройте и закройте дверцы с помощью кнопки.
  3. Отключите зажигание.
  4. Снова трижды откройте и закройте двери таким же способом.
  5. Включите зажигание и дождитесь появления короткого сигнала.
  6. Откройте и закройте двери. Появление длинного звука свидетельствует о правильности выполнения работы.
  7. Отключите зажигание.

После этого попробуйте проехаться на машине и убедитесь, что замки автоматически закрываются.

Такая опция особенно полезна при поездке с детьми на заднем сидении, которые могут играться и случайно открыть двери.

Разбор

Чтобы разобрать переднюю панель Форд Фокус 3, вам понадобится только отвертка. Порядок действий следующий:

  1. Защитный кожух над рулем плавно потянуть на себя и снять.
  2. Открутить открывшиеся два болта.
  3. Вытянуть приборную панель на себя.
  4. Отсоединить разъем с проводами и снять приборную панель.

После снятия может быть произведена разборка панели. Чтобы снять стекло приборной панели, нужно нажать на защелки сзади. Далее снимаются стрелки и панель со шкалами. После этого отстегивается задняя панель и вынимается плата. Перед снятием стрелок нужно отметить их крайнее положение.

Сборка и установка панели приборов производится в обратной последовательности.

Замена

Некоторые владельцы Форд Фокус заменяют родную панель на панель от Форд Куга. К её преимуществам относят наличие большого экрана, цифровой спидометр и два бортовых компьютера. Кроме того, считается, что такая панель выгодно отличается яркостью подсветки.

В целом, две панели похожи. Панель от Куга отличается наличием двух дополнительных клипс, одна их которых мешает при установке на Фокус. Клипсу за спидометром необходимо удалить.
