Замена лампочки ближнего света лансер 9

Регулировка фар Лансер 9 (решено) — 1 ответ

Наиболее точно настроить пучок света фар естественно можно лишь на стенде, но и самостоятельно естественно близко к требуемому значению тоже можно подстроить. Во-первых рекомендую почитать на сайте статью о регулировке фар своими руками. А затем ищи ровный участок дороги со стеной…В мануале пишут что нужно установить авто за 10 м до экрана, но можно и за 5 м.

Вот некоторые полезные данные которые пригодятся чтобы настроить фары на Mitsubishi Lancer 9:

• Вертикальное направление — H=36 мм (0,69 °) ниже горизонтальной.
• Горизонтальном направлении — Колено точке пересекается вертикальной линии (E).

• Вертикальное направление — ± 15 мм (± 0,29 °) с горизонтальной светотеневой границы.
• В горизонтальном направлении — ± 26 мм (± 0,5 °) от вертикали (V).

Чтоб отрегулировать крути вот эти два болта отверткой

Рекомендации по регулировке

Регулировка фар Лансер 9 происходит в положении автокорректора «0»; каждая фара регулируется отдельно. Делать проекцию светового пучка нужно на вертикальную поверхность, ориентированную строго перпендикулярно к авто, расстояние от авто до стенки-экрана 5 м. Машину устанавливать на идеально ровной поверхности. Центр светового пучка должен проецироваться на том же расстоянии от земли, что и центр самой фары.

Подкачай колеса до требуемого значения, также нужно, чтобы регулировка происходила с полным баком, но как это врятли с нашими ценами, то нужно загрузить багажник эквивалентным весом от, веса топлива полного бака. (0,8 кг на литр). На водительском сидении посадить человека с весом равным твоему. Протереть фары, а если сильно мутные, то возможно и полирнуть будет не лишним. Убедится что акум заряжен

Регулировать фары поочередно, отключая электрический разъем другой фары.

Стиллизация передней оптики под Mitsubishi Lancer IX 2.0

Всегда нравились черные окантовки фар двухлитрового лансера девятого поколения. Несомненно, можно пойти и купить комплект передних фар, при этом потратив не малую сумму денег, а можно переделать хромированную оптику Mitsubishi Lancer IX 1.3 и 1.6 в черную. Поэтому совместно с моим другом BLACK_off’ом было решено немедленно заняться этим. Для этого нам понадобился строительный фен, пара инструментов для снятия бампера и самой блок-фары, баллончик черного лака и силиконовый герметик.

Перед началом работы:

Баллончик черного лака (хватает ровно на две окантовки):

Приступим к окрашиванию окантовок фар:

1. Процесс снятия переднего бампера.

2. Хорошенько прогреваем строительным феном шов фары:

3. Затем потихоньку начинаем отслонять стекло от корпуса фары. Будьте аккуратны, герметик становится почти жидким и может капнуть куда не следует. Вскрытие фары нужно начинать с острого края, прогревая феном в противоположную сторону. Для этого необходим помощник. Один будет отслонять стекло от корпуса, а другой в это время прогревать оставшуюся поверхность. Единственное, что можно испортить — отражатель. Поэтому, чтобы этого избежать, рекомендую после снятия окантовки, прислонить стекло обратно, чтобы не попадали пылинки и прочие фигнюшки. К сожалению, подробных фотографий разбора самой фары нет, т.к. нас было всего двое, а фотоаппарат держать было некому.

4. После того, как разобрали фару, необходимо достать серебристую окантовку:

5. Для этого необходимо открутить два шурупа:

6. И она уже в Ваших руках:

7. Необходимо хорошо обработать поверхность окантовки каким-нибудь обезжиривателем. Для это мы использовали «Антисиликон».

8. После этого укладываем наши подготовленные окантовки на какую-нибудь поверхность и приготавливаемся к нанесению лака:

9. Как пользоваться лаком, написано на обратной стороне баллончика. Наносите лак тонкими слоями. Чтобы добиться желаемого результата, было нанесено около 7-8 слоев:

10. После того, как лак подсохнет и Вы станете довольным своим результатом, необходимо проделать все свои процедуры в обратном порядке: сборка фары, установка фары, установка бампера.

11. Результат проделанной работы:

По времени это заняло примерно 7 часов с учетом сбора и разбора двух машин + поездка на мойку радиатора.

Лампы задней части автомобиля

В задней части кузова также присутствует большое количество световых приборов. Используемые в них лампы опять же обязательно должны соответствовать установленным требованиям:

Место расположения	Каталожный номер	Тип самой лампы	Мощность
Стоп-сигнал – расположенный в верхней части	MS820026	W21W	21
Противотуманка	MS820026	W21W	21
Устройства подсветки заднего государственного номера	MS820090	W5W	5
Габаритные огни	MS820078	W21W	21
Поворотники седан	MS820090	W5W	5
Поворотники универсал	MS820050	WY21W	21
Стоп и задний габарит	MS820027	W21/5W	21.05.2018

Нужно отметить, что перечень ламп, осветительных приборов несколько отличается в зависимости от ряда факторов. В первую очередь это тип кузова (седан, универсал) и год выпуска конкретного транспортного средства. Лансер 9 выпускается в нескольких модификациях. При выборе ламп данный момент нужно учесть. Лучшее решение – ознакомиться с технической документацией, идущей в комплекте с автомобилем.

Выбор датчика коленвала

Оригинальный датчик коленвала на Митсубиси Лансер 9 (артикул MR420734) стоит от 2.700 рублей. Учитывая относительно дорогую стоимость датчика, некоторые автолюбители ставят на место родного датчика датчик от автомобиля VAZ, слегка доработав конструкцию. В таком случае, лучше купить бывший в употреблении контрактный датчик.

Учитывая высокую стоимость датчика коленвала и трудоемкость работ по его замене, необходимо соблюдать некоторые рекомендации, связанные с ресурсом работы датчика:

В практике приобретения неоригинальных датчиков коленвала либо датчиков сомнительных производителей есть случаи покупки так называемых «пустышек», то есть внешне аналогичных датчиков без внутренней электронной начинки. Покупайте запасные части только у проверенных продавцов.

Источник

Mitsubishi Lancer FAQ

Судя по многочисленным вопросам владельцев автомобиля Mitsubishi Lancer IX по поводу применяемых ламп, как во внешнем освещении (головной свет, противотуманные фары/фонари, стоп-сигнал, габаритные огни и т.

д.), так и в освещении приборов салона автомобиля (подсветка приборной панели, прикуривателя, пепельницы, блока управления подогревом сидений и прочее), было решено собрать воедино список всех используемых ламп.

Ведь со временем эксплуатации автомобиля, рано или поздно все равно наступит момент, когда необходимо будет заменить неисправную лампу на новую, поэтому надеюсь, что этот список поможет многим автовладельцам прояснить ситуацию.

Передние световые приборы

№ Место применения Каталожный номер Тип лампы Мощность, Вт

1	Передние указатели поворота	Mitsubishi MS820026	W21W	21
2	Передние противотуманные фары *	H3	55
3	Фары ближнего/дальнего света	Mitsubishi MS820968	H4	60/55
4	Габаритные огни	Mitsubishi MS820090	W5W	5
5	Боковые повторители указателей поворота	Mitsubishi MS820077	WY5W	5

* В зависимости от комплектации автомобиля

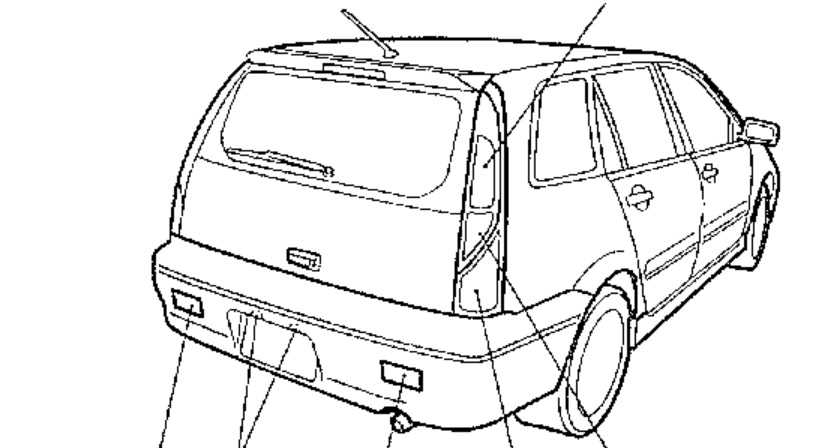

Задние световые приборы

№ Место применения Каталожный номер Тип лампы Мощность, Вт

6	Стоп-сигнал верхнего расположения	Mitsubishi MS820026	W21W	21
7	Задний противотуманный фонарь (только со стороны водителя)	Mitsubishi MS820026	W21W	21
8	Фонари подсветки регистрационного знака	Mitsubishi MS820090	W5W	5
9	Фонарь заднего хода	Mitsubishi MS820078	W21W	21
10	Задние габаритные огни	Mitsubishi MS820090	W5W	5
11	Задние указатели поворота (Седан)	Mitsubishi MS820050	WY21W	21
11	Задние указатели поворота (Универсал)	PY21W	21
12	Стоп-сигнал и задний габаритный огонь	Mitsubishi MS820027	W21/5W	21/5

Лампы, применяемые в салоне автомобиля

№ Каталожный номер Место применения

13	Mitsubishi MS820071	Освещение багажника
14	Mitsubishi MR572769	Подсветка кнопки «аварийки»
15	Mitsubishi MS820083	Подсветка прикуривателя Подсветка пепельницы
16	Mitsubishi MB877458	Передний потолочный плафон
17	Mitsubishi MF820513	Центральный потолочный плафон
18	Mitsubishi MR975280	Общая подсветка панели приборов
19	Mitsubishi MN134601	Подсветка цифрового одометра
20	Mitsubishi MR444536	Подсветка всех остальных символов приборной панели (стояночный тормоз, дальний свет, указатели поворотов и т.д.)
21	Mitsubishi MR568787	Подсветка блока управления отопителем салона
22	Mitsubishi MR460120	Подсветка блока управления климат-контролем

Как заменить фары?

Удостоверьтесь, что купленная вами оптика подходит к Mitsubishi Lancer 9. Сделать это можно, изучив маркировку на детали. До непосредственного начала работы необходимо выключить аккумулятор и отсоединить клемму. Затем подготовьте плоскую отвертку и приступите к демонтажу.

Демонтаж передней фары проходит следующим образом:

1. Деталь закреплена на четырех болтах. Потребуется снять бампер и открутить один болт, находящийся сбоку. Теперь избавьтесь от трех креплений — болтов, которые находятся на кузове. Они снимаются достаточно легко. Не перепутайте крепления, чтобы затем без проблем установить новую деталь.
2. После получения доступа к проводке, необходимо разъединить провода и отсоединить фару от кузова. Делайте это максимально аккуратно и постарайтесь не повредить оплетки.
3. Прогреваем места соединения при помощи строительного фена. После этого переднюю фару можно окончательно демонтировать. Легким движением сместите ее из отверстия и отложите.

Чтобы снять задние фонари, потребуется совершить практически такие же действия. Крепления детали располагаются под амортизаторами, их необходимо открутить. Затем вы должны отсоединить лампу.

Установка новых деталей проходит в обратном порядке:

1. Подготовьте фару для Лансер 9 и установите ее в необходимое место. Начните с левой фары. Затем установите правую. Делается это в таком порядке потому, что левая фара устанавливается немного легче.
2. Подсоедините провода и удостоверьтесь, что короткое замыкание произойти не может. Не стоит включать сам автомобиль в процессе ремонта.
3. Вкрутите в пазы все четыре болта, затем установите бампер на прежнее место. Не забудьте настроить дальний и ближний свет. Подробнее о настройке – чуть ниже.

Работа занимает не более получаса, а замена оптики может осуществляться абсолютно каждым, даже новичком. Главное, чтобы у него имелись все необходимые инструменты и качественная деталь.

Замена заднего противотуманного фонаря — Мицубиси Лансер 9 (Mitsubishi Lancer)

Снятие задней фары Лансер 9

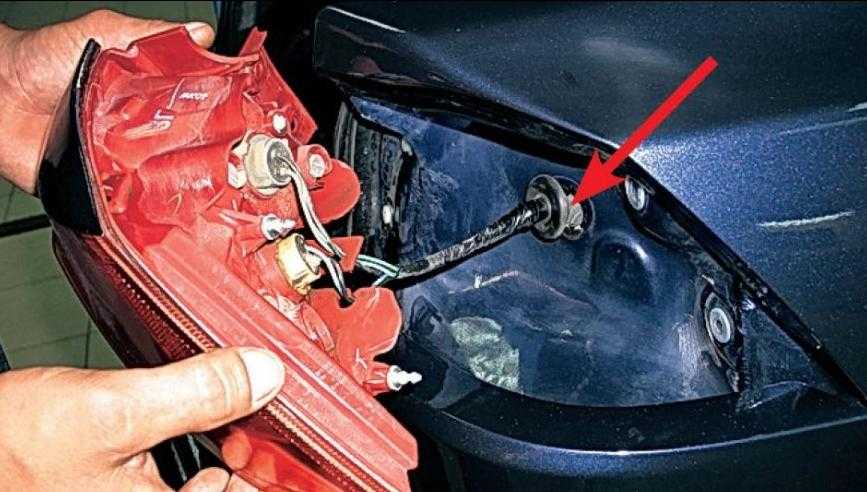

Для начала отсоедините пучок проводов от выводящего патрона лампы. Правая фара теперь полностью отсоединена от кузова.

Но такой способ позволяет сделать это намного дешевле при условии, что у вас имеется в наличии лампочка и патрон для нее от старого ПТФ. Замена заднего фонаря на автомобиле лансер 9 завершена. Одним из таких недостатков по праву считается задний фонарь на автомобиле лансер 9, который заключается в слабом свечении.

С левой стороны она крепится на саморезах, которые мы уже выкрутили. По бокам расположены две крепежные гайки, которые надо выкрутить. Приступим к подключению правого заднего противотуманного фонаря 1.

Провода должны быть достаточно длинными, чтобы их хватило до левого противотуманного фонаря: Клеммник можно прикрутить к корпусу ПТФ: Устанавливаем правый фонарь в порядке, обратном снятию.

Далее отсоединяем штекер от левого фонаря, вынимаем лампочку из него, обрезаем сам штекер, только не под корень! И с помощью 2-го клеммника параллельно подключаем правый фонарь.

Замена лампы стоп сигнала. MITSUBISHI LANCER X

Вот так так это должно выглядеть: Устанавливаем лампочку на место, укладываем и аккуратно закрепляем провода, чтобы не болтались. Включаем противотуманные фонари и радуемся: Напоследок, фотография как стало после: Безусловно, точно такого же эффекта можно было бы добиться, если купить в магазине полноценный правый противотуманный фонарь и установить его.

Мы расскажем, как своими руками снять фары на Мицубиси Лансер 9 и 10 и заменить. Речь пойдет о передних и задних огнях.

Следуйте нашим инструкциям, и уже через час на бампере Lancer будет красоваться новая оптика. В каких случаях нужно снять фары Можно выделить две распространенных причины демонтажа передней или задней оптики: Если хотя бы одна лампочка в блоке перегорела, сразу же необходимо принимать меры.

Замену поврежденного элемента невозможно провести без демонтажа всей фары.

В некоторых случаях приходится менять весь блок. В общем, фару необходимо демонтировать при любом повреждении или неисправности в работе электрики.

Ютуб видео смотреть

Кто-то предпочитает ставить дополнительные элементы отличным примером будут ангельские глазки , другие водители полностью меняют на более мощные фары с альтернативным дизайном.

Демонтаж фар Перед началом работы отключите от аккумуляторной батареи минусовую клемму. Приготовьте компоненты на замену и стандартный набор инструментов

Особое внимание нужно уделить отвертке с плоским жалом, с помощью которой мы будем отщелкивать крепления. Снимаем переднюю фару Начнем с правой пары

На Mitsubishi Lancer фара крепится всего четырьмя болтами, но есть одна проблема: Когда вы сняли бампер, сразу открутите болт сбоку, который посажен в ушко. Остальные 3 болта крепят фару к кузову автомобиля, поэтому с ними проблем не будет. Одним из таких недостатков по праву считается задний фонарь на автомобиле лансер 9, который заключается в слабом свечении.

Но эта проблема решается путем установки ксеноновых фар. Фонарь задний правый автомобиля лансер 9 имеет несколько фонарей под одной стеклянной крышкой.

Демонтаж фар

Такой фонарь называется задняя блок-фара. В заднюю блок фару входят лампа, указывающая направление поворота машины, лампа, для обозначения сигнала остановки, габаритная лампа, лампа, указывающая на задний ход машины.

Каждая лампа имеет свою определенную допустимую мощность, которая нанесена на корпус лампы. Каждый из фонарей окрашен в один из трех цветов и выполняет одну или несколько функций. Габаритные сигналы и сигналы остановки машины имеют красный цвет, фонарь заднего хода автомобиля белого цвета, а сигнал поворотных фар желтого цвета.

Количество выполняемых функций зависит от характера свечения. Так, например, фонари бокового освещения указывают не только сторону предполагаемого поворота машины, но и указывают на аварийное состояние автомобиля и неспособность его далее участвовать в дорожном движении.

Самое лучшее видео

Такой сигнал достигается путем одновременного включения как левого так и правого поворотных фар. Также, к задней оптике относятся противотуманные фонари, служащие дополнительным средством освещения дороги при низкой видимости. Перед тем, как заменить задний фонарь на автомобиле мицубиси лансер 9 необходимо обесточить фонари, для этого отсоедините провод от минусовой стороны аккумулятора.

Итак, задний левый фонарь автомобиля лансер 9 имеет неисправные лампы поворотники.

Диагностика

Проверка РХХ подразумевает собой процедуру, во время которой наблюдается ход штока. Этот способ диагностики называется методом Титуса. Тестировать, правда, придется вдвоем с помощником: ассистент должен поворачивать ключ в замке, а владелец Лансера – следить за ходом штока.

Следует знать, что исправный датчик при каждом цикле вкл/выкл зажигания обязан ходить вперед и назад на 1 мм (общее кол-во циклов до 60). Запускать двигатель не обязательно! Если хотя бы 1 раз в ходе 60 повторений цикла вкл/выкл зажигания шток не будет выдвигаться или задвигаться, есть повод засомневаться в исправности элемента. Проверка РХХ начинается после того, как датчик надевается на разъем.

Предохранители и реле Митсубиси Лансер 10, 2007 — 2021

При каждом техническом обслуживании автомобиля хороший специалист осматривает фильтры, ведь состояние этих аксессуаров напрямую влияет на работу мотора и трансмиссии.

Схема топливный фильтр и насос

ТФ – не что иное, как элемент очистки горючего. Мотор питается топливом, и чем чище оно будет, тем эффективнее будет он работать.

Выделяют два типа ТФ: магистральный и погружной. Первый ставится в магистраль, по которой проходит топливо к мотору. Второй – непосредственно вместе с насосом (единый модуль) в бензобак.

Обновлять дополнительные элементы очистки горючего рекомендуется заводом-производителем не позже каждого пробега автомобиля в 20-25 тысяч км. На самом деле, учитывая российские дорожные условия и качество топлива, срок замены в разы укорачивается.

Оригиналы и аналоги

Оригинальные фильтры обеспечивают надлежащую защиту двигателя автомобиля от мусора, попавшего в горючее. Автовладельцы часто отказываются от приобретения фирменных фильтров, так как стоимость их значительно выше аналогов. При приобретении не оригинальных запчастей весь риск перекладывается на автовладельца. В таблице ниже приведена цена и артикул на оригинальные и аналогичные запчасти.

Название	Оригинал/Аналог	Цена, руб	Артикул
Фильтр Misubishi	оригинал	2800-4000	MR552781
Фильтр топливный тонкой очистки NIPPARTS	аналог	800-1000	N1335069
Сетка-фильтр для бензонасоса KRAUF	аналог	300-550	770B244
Прокладка Misubishi	оригинал	120-160	MN139931
Фильтр грубой очистки от Mazda	аналог	400-900	CY01-13-ZE1
Топливный фильтр link, рекомендуемый для mitsubishi sportback x	аналог	900-1200	1770A053

Где находится ТФ на Лансере 10

Топливный фильтр Митсубиси Лансер 10 погружного типа, находится в верхней части бензобака. Он собран вместе с насосом, представляя единую с ним конструкцию (но разбирается отдельно). Плюсы расположения элемента очистки горючего и насоса в Лансере налицо. Так обеспечивается лучшее охлаждение насоса, а вероятность потерь за счёт отсутствия всасывающей магистрали сводится к нулю.

Чтобы добраться до элемента очистки горючего, надо:

снять заднюю спинку дивана в Лансер 10;

Спинка заднего дивана съёмная

найти лючок квадратного типа с четырьмя крепежами-саморезами;

вывинтить саморезы, вытащить крышку, открыть доступ к ТФ.

Местоположение бензобака Лансер

Пошаговая инструкция по замене

Шланги, которые видны на фото выше, следует аккуратно вынуть. Также нужно будет отсоединить штекер проводки.

Внимание. Сложнее будет снять топливный шланг, закрепленный с помощью защёлки

Надо будет приложить усилие, чтобы она поддалась.

Установка бампера

Для установки нового или отремонтированного старого автобампера автомобилям Mitsubishi Lancer следует:

• прикрутить противотуманки (если таковые имеются в конструкции вашего авто), для каждой из них потребуется по 4 самореза,
• если противотуманных фар нет, поставьте на место их предполагаемого крепления заглушки,

• возьмите автобампер с напарником с двух боковых сторон и наденьте на 2 фиксатора, выполняя движение «снизу вверх» (не прилагайте слишком много усилий, так как буфер безопасности должен легко войти в пазы благодаря своей гибкости),
• снаружи (с лицевой стороны) следует вкрутить по саморезу,
• всуньте в каждой колесной нише по 2 пистона в специально для этого предназначенные отверстия и после этого прикрутите справа и слева бампер к крылу автомобиля,
• прикрепите обе части радиаторной решетки Лансера таким образом: по 2 защелки в центре и по 2 пистона сверху,
• прикрепите четырьмя саморезами автобампер к авто.

При установке бампера после окончания описанных выше работ следует также прикрепить площадку для навешивания номера машины.

Снятие и установка переднего бампера (как и заднего) требует наличия сменных деталей (например, саморезов или новых пистонов), инструментов для демонтажа (отверток и пассатижей) и нескольких часов свободного времени.

Желательно пригласить помощника для быстрого и аккуратного проведения данной процедуры, запастись малярным скотчем для предотвращения появления царапин и вмятин во время замены автобампера.

Замена ламп Mitsubishi Lancer 9

Перед заменой ламп в фарах, фонарях и перед ремонтом другого электрооборудования отсоедините провод от клеммы «минус» аккумуляторной батареи.

Так расположены лампы в блок-фаре:

1 – лампа указателя поворота;

2 – лампа ближнего и дальнего света фар;

3 – лампа габаритного света.

Для замены ламп в левой блок-фаре снимите аккумуляторную батарею.

1. Отсоедините колодку жгута проводов от выводов патрона лампы.

2. Поверните патрон против часовой стрелки.

3. . и выньте его вместе с лампой.

4. Выньте лампу из патрона.

5. Установите новую лампу в порядке, обратном снятию.

Для замены лампы ближнего и дальнего света фар в блок-фаре выполните следующие операции.

1. Отсоедините колодку жгута проводов от выводов лампы.

2. . отогнув крепления, снимите уплотни-тельную манжету лампы.

3. Выведите концы пружинного держателя из прорезей в оптическом элементе фары.

4. . и выньте лампу.

5. Установите новую лампу в порядке, обратном снятию.

Для замены лампы габаритного света в блок-фаре выполните следующие операции.

1. Отсоедините колодку жгута проводов от выводов патрона лампы.

2. Поверните патрон против часовой стрелки.

3. . выньте его вместе с лампой.

4. . и извлеките лампу из патрона.

5. Установите новую лампу в порядке, обратном снятию.

Для замены лампы в боковом указателе поворота выполните следующие операции.

1. Снимите боковой указатель поворота с автомобиля (см. «Замена бокового указателя поворотов»), не отсоединяя от патрона лампы колодку с проводами.

2. . выньте патрон вместе с лампой.

3. . и выньте лампу из патрона.

4. Установите новую лампу в порядке, обратном снятию.

Для замены ламп заднего фонаря выполните следующие операции.

Так расположены лампы в заднем фонаре:

1 – лампа заднего указателя поворота -однонитевая лампа номинальной мощностью 21 Вт (WY21W);

2 – лампа стоп-сигнала и габаритного света –

двухнитевая лампа номинальной мощностью 21 и 5 Вт (W21/ 5W);

3 – внутренняя лампа габаритного света -однонитевая лампа бесцокольного типа номинальной мощностью 5 Вт (W5W);

4 – лампа света заднего хода – однонитевая лампа бесцокольного типа номинальной мощностью 16 Вт (W16W). Номинальная мощность устанавливаемых ламп нанесена на корпусе фонаря напротив установочных отверстий ламп.

2. Поверните патрон лампы стоп-сигнала и габаритного света против часовой стрелки.

3. . и выньте его из фонаря вместе с лампой.

4. Извлеките лампу из патрона.

5. Установите новую лампу в порядке, обратном снятию.

6. Лампу света заднего хода, внутреннюю лампу габаритного света и лампу заднего указателя поворота замените аналогичным образом.

Для замены лампы в дополнительном стоп-сигнале выполните следующие операции.

1. Поверните патрон лампы дополнительного стоп-сигнала против часовой стрелки.

2. . и выньте его из фонаря вместе с лампой.

3. Извлеките лампу из патрона.

4. Установите лампу дополнительного стоп-сигнала в порядке, обратном снятию.

Для замены лампы в противотуманном фонаре выполните следующие операции.

1. Поверните патрон против часовой стрелки, выньте его из отражателя фонаря.

2. . и извлеките лампу из патрона.

3. Установите лампу заднего противоту-манного фонаря в порядке, обратном снятию.

Для замены ламп в фонарях освещения номерного знака снимите обивку крышки багажника (см. «Замена замка крышки багажника»).

1. Поверните патрон против часовой стрелки.

2. . выньте его из фонаря.

3. . и извлеките лампу из патрона.

4. Установите лампы фонарей освещения номерного знака в порядке, обратном снятию.

Для замены лампы фонаря освещения багажника вам потребуется отвертка с плоским лезвием.

1. Подденьте фонарь отверткой.

2. . разверните его.

3. . и извлеките из него лампу.

4. Установите лампу в порядке, обратном снятию.

Для замены лампы в переднем плафоне освещения салона вам потребуется отвертка с плоским лезвием.

1. Подденьте рассеиватель плафона отверткой, обернутой изоляционной лентой.

2. . снимите рассеиватель с плафона.

3. . и извлеките из него неисправную лампу.

4. Установите лампу в плафон в порядке, обратном снятию.

Для замены лампы в заднем плафоне освещения салона вам потребуется отвертка с плоским лезвием.

1. Подденьте рассеиватель плафона отверткой, обернутой изоляционной лентой.

2. . снимите рассеиватель с плафона и извлеките из него неисправную лампу.

3. Установите лампу в плафон в порядке, обратном снятию.

Демонтаж фар

Перед началом работы отключите от аккумуляторной батареи минусовую клемму. Приготовьте компоненты на замену и стандартный набор инструментов

Особое внимание нужно уделить отвертке с плоским жалом, с помощью которой мы будем отщелкивать крепления

Снимаем переднюю фару

Начнем с правой пары. На Mitsubishi Lancer фара крепится всего четырьмя болтами, но есть одна проблема: одно из креплений находится под передним бампером, поэтому без снятия обвеса провести работу не получится.
Когда вы сняли бампер, сразу открутите болт сбоку, который посажен в ушко. Остальные 3 болта крепят фару к кузову автомобиля, поэтому с ними проблем не будет.

Теперь медленно тянем фару на себя, пока она не выйдет из клипсы, вы услышите соответствующий щелчок. Переходим к верхнему фиксатору фары. Здесь нужно поддеть пластик, пока корпус фары не выйдет из фиксатора.

Если вы снимаете правую фару, то для удобства рекомендуется демонтировать бачок, просто потяните его вверх. Отлично, мы получили доступ к проводам. Разъединяем проводку, здесь все просто, так как к фаре идут всего два разъема. Правая фара теперь полностью отсоединена от кузова.

Чтобы снять переднюю фару на Лансере с левой стороны, вам понадобиться открутить несколько болтов

Обратите внимание, что в верхней части блок прикреплен при помощи самореза. Выкручиваем его крестовой отверткой и движемся дальше.

Вот мы и демонтировали оптику

Чтобы добрать до фонарей (касается и левой, и правой фары), необходимо отщелкнуть клипсу и по периметру открутить болты.
При помощи строительного фена необходимо прогреть места соединения, чтобы разъединить фару. Готово, снятие передней фары завершено. Теперь вы можете заменить отдельные огни или полностью поменять переднюю оптику.

Снимаем задний фонарь

1. Чтобы получить доступ к стоп-сигналу, поворотнику и габариту необходимо поднять крышку багажника и открутить два крепления, которые расположены прямо под амортизаторами багажника.
2. Отсоединяем лампу, аккуратно потянув на себя. С левой стороны она крепится на саморезах, которые мы уже выкрутили. Что касается правой части, то там лампа просто заведена в корпус. Приложив небольшое усилие, вы сможете отсоединить оптику, после чего она будет держаться только на проводах.
3. Снятие задней фары завершено, теперь у вас есть доступ ко всем огням. Достаньте нужный элемент и замените его на новый. Тяните проводку на себя, пока лампочка не выйдет из пазов. После этого ее можно вытащить.
4. Установка нового фонаря проходит по такой же схеме.
5. Осталось установить лампу на прежнее место и закрепить саморезами. Работа завершена.

Если проблема в самом прикуривателе

Если защитный элемент не имеет признаков повреждения, требуется ремонт или замена самого устройства.

Как снять прикуриватель

Демонтаж блока выполняют следующим образом:

1. Получают доступ к моторному отсеку. Снимают минусовую клемму находящегося здесь аккумулятора. Это исключит выход электрической цепи из строя во время ремонта.
2. Вынимают пепельницу, которая расположена на центральной консоли. Отсоединяют ручку коробки передачи, получая возможность снятия накладки.
3. Приподнимают декоративную планку. Отключают контакты от прикуривателя. Переворачивают накладку. Затем нужно найти гайку, удерживающую 2 пластины. Ее вывинчивают, металлические элементы демонтируют.
4. Отсоединяют провод, разгибают фиксаторы, вынимают автоприкуриватель из посадочного места.

Ремонт

После разборки устройства оценивают целостность проводки и других его элементов. Нередко повреждается или перегорает кабель, питающий конструкцию. При подозрении на такую поломку разбирают заднюю часть. Удаляют перегоревший провод, заводят в технологическое отверстие новый медный кабель. Собирают устройство, выполняя все действия в обратном порядке.

Замена детали на новую

При невозможности ремонта блок заменяют полностью. При этом необязательно использовать оригинальное устройство. Для Лансер предназначено несколько вариантов деталей, стоимость которых составляет 500-1000 руб.

При изготовлении применяют дешевые материалы, снижающие срок службы изделия. Деталь должна быть правильно упакована, что исключает возможность повреждения при транспортировке.

Схема подключения

Если сгорел предохранитель или возникла другая поломка, при разборке запоминают либо переносят на чертеж распиновку прибора. К прикуривателю идет 3 кабеля — 2 плюсовых, 1 минусовой.

Положительный провод красного цвета подключается к аккумулятору. Сила тока не должна превышать 15 А. Желтый плюсовой кабель соединяется с лампой подсветки, черный отрицательный — подключается к корпусу прикуривателя. Обратный конец подсоединяют к кузову автомобиля.

Предохранители и блоки реле для Mitsubishi Lancer IX (2000-2007) со схемами и описанием

1. Проверка и замена предохранителей
2. Блок предохранителей на приборной панели
3. Блок предохранителей в моторном отсеке
4. Блок реле

Схема блока предохранителей (расположение предохранителей), расположение и назначение предохранителей и реле Mitsubishi Lancer IX (2000, 2001, 2002, 2003, 2004, 2005, 2006, 2007).

Проверка и замена предохранителей

Чтобы предотвратить повреждение электрической системы из-за короткого замыкания или перегрузки, каждая отдельная цепь оснащена предохранителем.

Используйте схемы расположения предохранителей и таблицы соответствия, чтобы проверить предохранитель, связанный с неисправностью. Посмотрите через чистую сторону предохранителя, чтобы увидеть, не отделился ли металлический провод внутри. Если это так, предохранитель перегорел и его следует заменить. С помощью съемника предохранителей (размещенного на внутренней крышке блока предохранителей) извлеките предохранители. Зажмите его на предохранителе, который вы хотите удалить, и вытяните предохранитель прямо из блока предохранителей. Надежно вставьте новый предохранитель такой же емкости в соответствующий разъем.

Если предохранитель не перегорел, проблема должна быть в другом. Обратитесь к авторизованному дилеру Mitsubishi Motors или в ремонтную мастерскую по вашему выбору для проверки системы.

Уведомление

• Перед заменой предохранителя всегда отключайте электрические элементы предохранителя и переводите ключ зажигания в положение «LOCK» или переводите рабочий режим в положение OFF.
• Не ремонтируйте предохранители и никогда не используйте предохранители с емкостью, превышающей указанную, или любые заменители, такие как проволока, фольга и т. Д. Это может вызвать нагрев проводки цепи и вызвать пожар.
• Если новый предохранитель снова перегорит через короткое время, обратитесь к авторизованному дилеру Mitsubishi Motors или в ремонтную мастерскую по вашему выбору, чтобы найти и устранить причину.

Блок предохранителей на приборной панели

Блоки предохранителей в салоне находятся за вещевым ящиком слева от руля. Откройте вещевой отсек и потяните его на себя, приподняв, чтобы снять.

№	А	Цепь нагрузки
1	10	Конденсатор и катушка зажигания
2	7,5	Контрольная лампа ABS, контрольная лампа тормозов, контрольная лампа зарядки, контрольная лампа проверки двигателя, переключатель на колонке, комбинированный счетчик, ETACS-ECU, контрольная лампа низкого уровня топлива, контрольная лампа давления масла, контрольная лампа подушки безопасности SRS, SRS-ECU и датчик скорости автомобиля
3	7,5	Реле управления АКП, комбинированный прибор, блок управления двигателем и АКП, блок управления ETACS-ECU, датчик частоты вращения первичного вала, датчик частоты вращения вторичного вала, задний комбинированный фонарь и блок управления системой пассивной безопасности (SRS-ECU)
4	—	—
5	7,5	Реле компрессора кондиционера, ЭБУ кондиционера, реле вентилятора, реле обогревателя заднего стекла, переднего ЭБУ, реле подогрева сиденья, блок управления обогревателем и электродвигатель управления заслонкой выбора наружного / внутреннего воздуха
6	7,5	Зеркало с дистанционным управлением
7	20	Передний ЭБУ и электродвигатель стеклоочистителя
8	7,5	Блок управления двигателем и коробкой передач, блок управления двигателем, реле топливного насоса (1) и реле топливного насоса (2)
9	15	Зажигалка
10	—	—
11	7,5	Дополнительное реле розетки и зеркало с дистанционным управлением
12	7,5	АБС-ЭБУ
13	—	—
14	15	ЭБУ ETACS и электродвигатель заднего стеклоочистителя
15	15	Разъем диагностики
16	10	Задний противотуманный фонарь, контрольная лампа заднего противотуманного фонаря и реле заднего противотуманного фонаря
17	—	—
18	—	—
19	30	ЭБУ кондиционера, электродвигатель вентилятора, блок управления нагревателем и резистор
20	30	Обогрев заднего стекла
21 год	20	Люк с электроприводом
22	10	Подогрев сиденья
23	10	Испарительный интеркулер
24	—	—
Реле
1	Реле топливного насоса (1)
2	Реле подогрева сиденья
3	Реле топливного насоса (2)
4	Дополнительное реле розетки
5	Реле заднего противотуманного фонаря
6	Реле стеклоподъемника
7	Реле нагнетателя
8	Реле обогревателя заднего стекла

В моторном отсеке блок предохранителей расположен, как показано на рисунке.

1. Нажмите на язычок.
2. Снимите крышку блока предохранителей.

Замена противотуманок и габаритов

Задние фонари, а также другие элементы также требуют постоянного внимания, обслуживания. В туманки и остальные осветительные приборы понадобиться устанавливать компоненты с подходящим цоколем. Подсветка ног может также выйти из строя.

В габаритах замена ламп происходит следующим образом:

• отсоединяется АКБ, для получения доступа к левой фаре понадобится её снять;
• далее отключается питание – оно подается через блок-контакты;

патрон необходимо провернуть против часовой стрелки и дальне он будет вынут вместе с лампой.

Далее необходимо осуществить сборку в обратной последовательности. Процесс замены в ПТФ включает этапы:

• осуществляется демонтаж фонаря;
• вынимается клеммная колодка;

далее посадочное место вынимается вместе с лампой – после чего установка выполняется в обратной последовательности.

Если возникли сложности, не горит подсветка номера или салона, головного света и опыт работы с электричеством отсутствует – то лучше всего обратиться к специалисту. Так как использование неправильных способом монтажа, неподходящих ламп может стать причиной пожара, выхода из строя электрической проводки автомобиля. Все работы должны выполняться максимально аккуратно.

Особенно важно правильно подбирать мощность ламп. В противном случае может выйти из строя целиком фара, фонарь автомобиля
