Не крутит стартёр ваз 2109

Схема подключения стартера 29.3708 автомобилей ВАЗ 2108, 2109, 21099: 3 комментария

В рамках данной статьи нам будет намного интереснее второе реле, отвечающее за работу стартёра, а именно втягивающее. Также посмотрите, какой заряд у аккумулятора. А теперь он экономит на бензине 35 рублей в год!
Осуществите замену сердечника. Зарегистрируйтесь на сайте 2.
Мы провели небольшое расследование и пришли к следующим выводам, да, с завода на автомобили ВАЗ, и устанавливалось реле стартера.
Если стартер не отключился, значит реле отсутствует. Чаще всего такой запуск говорит об изношенности зубьев на шестерне бендикса или зубьев маховика двигателя.
Чтобы понять, для чего необходимо втягивающее реле стартёра рассмотрим схематично работу двигателя. Другие возможные схемы не имеют отличий от описываемой.
Мы провели небольшое расследование и пришли к следующим выводам, да, с завода на автомобили ВАЗ, и устанавливалось реле стартера.
Проблема непостоянная, такое может произойти раз в неделю, может и через день. Ваз схема подключения реле стартера.
РЕШЕНИЕ ПРОБЛЕМЫ С ЗАМКОМ ЗАЖИГАНИЯ ВАЗ 2110 2111 2112

Диагностика без снятия стартера с применением мультиметра

Для этого  мультиметром (тестером) последовательно сначала замеряют напряжение на клеммах аккумулятора, отключенного от бортовой сети автомобиля. Оно  составляет примерно 12,7 В. При показаниях прибора менее 12 В считается, что аккумулятор сильно разряжен и не пригоден к дальнейшим проверкам.

Далее восстанавливают штатное соединение проводов и замеряют напряжение на клеммах батареи и контактах реле. По сравнению с предыдущим случаем оно меняется не более чем на 0,1 В и будет равным в обеих контрольных точках. Переводят ключ в положение запуска. Напряжение на контактах реле не должно опускаться менее 12 В. В противном случае скорее всего неисправны соединительные провода, возможно, что подгорел один или несколько контактов в цепи протекания тока.

Чистка контактов и замена отдельных деталей

После снятия крышки вы сможете оценить состояние контактных пластин. Нагар или окисление следует удалить, воспользовавшись наждачной бумагой. Повреждённые пружины, если таковые имеются, можно попытаться заменить, подобрав подходящие по размеру и характеристикам. Подбор пружин – дело весьма сложное. Приходится замерять не только размеры, но и развиваемое усилие. Сделать это, не имея в своём распоряжении специального оборудования, не получится.

Закончив ремонт, помещаем крышку на место, смазав место соединения герметиком, закрепляем её и производим повторную проверку. Убедившись, что все параметры находятся в норме, устанавливаем реле на стартер и выполняем окончательную сборку.

Говоря по совести, надолго такого ремонта не хватит. Пластины со временем выгорают, истончаются и уже не способны обеспечить надёжный контакт. Ещё раз отмечаем, что такие работы целесообразно проводить лишь в тех ситуациях, когда нет доступа к запасным частям. В остальных случаях правильным решением становится замена втягивающего реле стартера на новую и заведомо исправную деталь.

Втягивающее реле

Стартер по своей конструкции представляет собой небольшой электромотор, специальная муфта (бендикс) которого зацепляется с маховиком силового агрегата на несколько секунд, приводя по вращение коленвал. Несмотря на небольшие размеры стартера, при запуске двигателя через него проходят токи, достигающие сотен ампер. Если питание на это устройство подавать непосредственно через ЗЖ, то никакие контакты не выдержат таких нагрузок и сгорят. Поэтому для подключения стартера к источнику питания задействуется специальное втягивающее реле, в котором конструктивно предусмотрены контакты, рассчитанные на большие токи. Этот механизм конструктивно расположен на корпусе стартера.

На рассматриваемое коммутирующее устройство возлагается ряд функций:

• соединение стартера с источником питания;
• зацепление и удержание бендикса с маховиком двигателя;
• отключение питания стартера после того, как мотор начнёт работать.

Принцип действия

Втягивающий механизм функционирует в таком порядке:

1. При повороте ключа в ЗЖ срабатывает дополнительное реле.
2. Питание от АКБ подаётся на катушку тягового реле.
3. Под действием магнитного поля якорь заходит внутрь обмотки.
4. Вилка стартера приводится в движение и выдвигает бендикс.
5. Звёздочка стартера зацепляется с маховиком силового агрегата.
6. Пластина, закреплённая на конце штока втягивающего реле, соединяет между собой контакты.

При описанных действиях в течение нескольких секунд происходит запуск мотора. После активации стартера втягивающая обмотка прекращает свою работу, а ток проходит через удерживающую катушку, за счёт которой якорь остаётся в крайнем положении. Наличие двух обмоток снижает потребление энергии батареи во время пуска двигателя.

После того как мотор начинает работать, электрическая цепь стартера размыкается, ток через удерживающую катушку перестаёт течь, а якорь за счёт пружины принимает исходное положение. Одновременно отводится муфта и пятак от контактов реле, бендикс отходит от маховика и стартер отключается от АКБ.

Неисправности

Поскольку устройство втягивания работает каждый раз при запуске силового агрегата и подвергается высоким нагрузкам, оно постепенно изнашивается и выходит из строя. О неисправностях реле можно судить по характерным признакам:

• когда мотор запускается, стартер продолжает работать, издавая жужжащий звук;
• в момент запуска двигателя реле издаёт щелчок, но стартер не функционирует;
• при повороте ключа стартер крутится, но не зацепляется с маховиком.

Неполадки могут возникать по нескольким причинам:

• нарушение целостности корпуса реле;
• проблемы со втягивающей или удерживающей катушкой;
• подгорание контактов;
• ослабление пружины.

Все перечисленные неполадки проявляются в результате естественного износа, перегорания обмоток либо разрушения частей узла.

На автомобиле

Диагностику проводим мультиметром или «контролькой»:

1. Визуально оцениваем целостность проводки реле.
2. Проверяем работу реле, для чего поворачиваем ключ в замке зажигания и прислушиваемся к стартеру: если щелчка неслышно, реле считается неисправным.
3. Если есть характерный звук, но стартер не крутит, может быть подгорели контактные пятаки в самом реле. Для проверки снимаем фишку, которая идёт от ЗЖ и замыкаем между собой два резьбовых контакта. При таком соединении стартер будет запитываться минуя реле. Вращение стартера укажет на неполадки с элементом коммутации.
4. Подключаем мультиметр к «+» реле, т. е. на контакт, куда приходит питание с АКБ, а минус соединяем с массой. Включаем зажигание и, если напряжение оказывается ниже 12 В, то скорее всего, заряда батареи не хватает для запуска мотора, но достаточно для срабатывания реле.

Проверка замка зажигания на автомобиле ВАЗ 2108, 2109, 21099

В исправном замке зажигания автомобилей ВАЗ 2108, 2109, 21099 при повороте ключа должны замыкаться определенные электрические цепи. Если этого не происходит, то как минимум не будут работать отдельные потребители, максимум автомобиль не заведется. При поиске неисправностей в электрических цепях автомобилей ВАЗ 2108, 2109, 21099 не стоит забывать о проверке замка зажигания.

Необходимые инструменты

— тестер (мультиметр или аналогичный прибор в режиме омметра).Если нет тестера, можно использовать контрольную лампу (лампочку на 12 В с припаянными проводами).

Подготовительные работы

— снимаем нижнюю часть пластмассового кожуха рулевой колонки, для облегчения доступа к соединительной колодке замка зажигания.

Проверка замка зажигания автомобилей ВАЗ 2108, 2109, 21099

— находим и разъединяем соединительную колодку замка зажигания под панелью приборов;

— на части колодки жгута проводов ведущей к замку зажигания проверяем исправность замыкания его контактов в определенной последовательности.

Поворачиваем ключ в замке зажигания в имеющиеся 3 положения. Используем тестер в режиме омметра, прижимаем его выводы к замыкаемым контактам замка или подаем плюс от АКБ через контрольную лампу на один проверяемый вывод, минус от АКБ на другой. Если контакты замыкаются, тестер должен показывать наличие некоторого сопротивления, контрольная лампа гореть. В противном случае сопротивление стремится к бесконечности, контрольная лампа не горит.

Последовательность замыкания контактов в замке зажигания ВАЗ 2108, 2109, 21099

1. Положение ключа в замке зажигания – 0 (выключено).Контакты под напряжением 30 и 30/1

Выводы в колодке коричневого и розового провода.

2. Положение ключа в замке зажигания – 1 (зажигание).Контакты под напряжением — 30 и INT (наружное освещение, освещение приборов, сигнализация дальним светом), 30/1 и 15/1 (обмотка возбуждения генератора, система зажигания, очиститель ветрового стекла, блок управления электромагнитным клапаном карбюратора, указатели поворота, свет заднего хода, контрольные приборы), 30-15/2 (ближний и дальний свет фар. Противотуманный свет, фароочистители, очиститель заднего стекла, обогрев заднего стекла, омыватель, вентилятор отопителя, вентилятор системы охлаждения).

Выводы в колодке черного и розового, коричневого и белого, коричневого и голубого провода.

3. Положение ключа в замке зажигания – 2 (стартер).Контакты под напряжением – 30 и 50, 30/1 и 15/1, 30 и INT (стартер).

Розовый и красный.

3. Положение ключа в замке зажигания — 3 (стоянка).Контакты под напряжением — 30 и INT, 30 и 1-Р (все перечисленные в пункте 2 электрические цепи). Контакт «Р» до 1988 года использовался для включения стояночного света.

Выводы в колодке черного и розового провода от замка зажигания.

Примечания и дополнения

— для полной проверки замка зажигания автомобиля ВАЗ 2108, 2109, 21099 на предмет механических повреждений, оплавления следует снять его с рулевой колонки.

Еще пять статей по электрике автомобилей ВАЗ 2108, 2109, 21099

— Не работают стоп-сигналы на автомобилях ВАЗ 2108, 2109, 21099

— Не работают указатели поворота на автомобилях ВАЗ 2108, 2109, 21099

— Проверка диодного моста генератора автомобилей ВАЗ 2108, 2109, 21099 (без снятия с двигателя)

— Схема соединений указателей поворота на автомобиле ВАЗ 2108, 2109, 21099

— Предохранители и защищаемые ими электрические цепи автомобилей ВАЗ 2108, 2109, 21099

twokarburators.ru

Ремонт реле стартера

Отремонтировать реле стартера представляется делом весьма хлопотливым и зачастую безнадежным, поэтому более простым вариантом будет просто купить новое и произвести замену. Это связано с тем, что беспокоясь о надежности своего товара, большинство производителей выпускают реле стартера как для автомобилей ВАЗ 2106, так и для других марок автомобилей, неразборными. Однако есть все же есть модели, которые не составит особого труда разобрать и устранить поломку.

Есть несколько основных поломок, с которыми вы можете столкнуться в процессе работы с реле стартера автомобиля ВАЗ 2106. Первое – это износ механического провода, второе – обгорание пятаков, и третье – замыкание. Каждую из этих поломок можно определить при разборке реле стартера.

Также для проверки исправности реле стартера можно использовать специальный тестер, который хорошо справляется с определением замыкания в цепи.

Если, разобрав данную деталь, вы обнаружите на нем царапины либо задиры, их нужно устранить с помощью наждака. Детали, на которых имеются существенные износы, можно исправить при помощи прокладок, однако это не всегда приносит желаемый результат. Иногда более результативным будет замена их на новые. Поврежденную изоляцию также стоит непременно заменить на новую. Коллекторы с изношенными или расшатанными пластинами ремонту не подлежат, их нужно непременно заменить.

Если есть заметные срывы или повреждения резьбы, то стоит нарезать новую либо использовать так называемые ввертыши.

При наличии неисправностей в обмотках возбуждения следует разобрать корпус, снять винты креплений наконечников и клеммы. Катушки при этом нужно хорошо просушить и пропитать изоляционным лаком. Контакты, которые окислились, нужно зачистить, а те, которые сварились, заменить на новые.

Втулки на стартере автомобиля ВАЗ 2106 меняются в том случае, если они имеют значительный износ или на них обнаружены задиры. Для определения износа этих самых втулок нужно измерить зазор валика. Если он будет больше 0,2 мм, то втулки износились и подлежат замене.

При проведении всех указанных выше работ не следует забывать о технике безопасности и ни в коем случае их не нарушать.

Стартер — элемент транспортного средства — электродвигатель, который имеет 4 полюса. Он запускает мотор в машине. Что же касается принципа его функционирования, то он базируется на том, что передает начальный ход коленчатому валу двигателя. Благодаря 4 щеткам этого устройства увеличивается уровень мощности, момента кручения. Безусловно, если стартер неисправен, то двигатель невозможно запустить.

Самостоятельная проверка

Чтобы провести самостоятельную проверку работоспособности втягивающего реле, изначально необходимо проверить сам стартер. Схема довольно проста. Первым делом поверните в ключе зажигания ключ и попробуйте завести машину. Если стартер не работает, вы услышите специфический звук, похожий на щелчок. Это значит, что именно в реле затаилась неисправность.

Не разбирая и не демонтируя стартер, вы можете самостоятельно проверить механизм устройства. Для этого перемкните на задней панели тягового реле два контакта (они имеют вид медных болтов). Если устройство придет в движение (закрутится), то проблема во втягивающем.

Мероприятия по увеличению эксплуатационной надежности

Усложнение электрической схемы управления стартера неизбежно сопровождается введением в ее состав новых элементов и наращиванием количества соединений. Перефразируя известное правило, констатируем, что электротехника – это наука о контактах. При установке реле принимаем специальные меры к тому, чтобы реализуемая им схема работала безупречно на протяжении длительного времени. Для достижения этого в процессе модернизации схемы и выполнения подключения требуется:

• плотно затягивать крепежные гайки;
• не допускать загрязнений контактов реле, на которые одеваются наконечники соединительных проводов;
• использовать провода минимальной длины без образования петель;
• провода схемы целесообразно сформировать в виде жгута с креплением хомутиками на максимальной длине;
• получившийся жгут помещаем в гофрированный шланг для защиты от механических повреждений;
• контакты реле целесообразно защитить от попадания брызг воды термоусадочными трубками и/или изолентой.

Порядок ремонта втягивающего реле стартера

В зависимости от модели автомобиля на нем могут стоять два вида реле: неразборное и разборное. Если реле не разбирается, тогда покупаем новое, осуществляем демонтаж узла и ставим новую запчасть.

Если же деталь можно разобрать, тогда можно попробовать устранить неисправность. Ремонт своими руками рекомендуется сделать в следующей последовательности:

1. Откручиваем болты, крепящие крышку корпуса.
2. Если крышка по-другому не снимается, то отпаиваем провода.
3. Снимаем крышку и проверяем силовые контакты. Если они изношены, тогда меняем их. Если же подгорели, тогда тщательно зачищаем.
4. Собираем втягивающее реле в обратной последовательности.

Следуя вышеперечисленным пунктам, любой, даже неопытный, автовладелец сможет отремонтировать стартер своими руками. Достаточно иметь минимальный набор инструментов, который всегда есть у уважающего себя водителя, и желание самостоятельно справиться с проблемой.

Подробные инструкции по ремонту втягивающего реле стартера представлены в следующих видео.

• Автор материала
• Другие материалы

Автор Автомеханик

• Экономитель топлива fuelfree: развод или правда? (+ реальные отзывы) — 26.04.2020
• Infiniti QX50 (инфинити qx50) 2018-2019: обзор, цены и отзывы — 26.04.2020
• Маркировка шин и полная расшифровка их обозначения — 04.02.2020
• Рейтинг лучших кроссоверов до 2000000 в 2020 году — 01.02.2020
• Как сдать экзамен в ГАИ с первого раза: хитрости и советы от инспектора — 16.01.2020

Посмотреть другие статьи

Поломки стартера

К сожалению, ломается на автомобиле ВАЗ 2109 стартер довольно часто. И причины бывают самыми разными. Но вот список наиболее популярных поломок:

1. Разрушение зубьев венца маховика.
2. Разрушение обгонной муфты бендикса.
3. Нагар на контактах реле, обрыв обмотки.
4. Стирание щеток.
5. Разрушение бронзовых втулок.
6. Обрыв роторной или статорной обмотки.

Следовательно, во время проведения обслуживания необходимо внимательно осматривать все элементы, приведенные в списке. Также учтите, что при разрушении зубьев на венце маховика потребуется снимать коробку передач. Новый венец ставить нет необходимости, можно сбить старый. После этого установить его, перевернув другой стороной. Потребуется только прогреть его до температуры 70-80 градусов.

Выявляем неисправности реле

Неисправность детали выявляется достаточно просто. Снимать запчасть с автомобиля вовсе не обязательно. Если авто не заводится, то необходимо выполнить следующие действия.

Сначала проверяем провода, идущие к стартеру, на обрыв. Если кабель в порядке и подача тока осуществляется, тогда переходим к проверке втягивающего реле. Поворачиваем ключ зажигания и слушаем, есть ли характерный щелчок срабатывания. Его отсутствие свидетельствует об одной из следующих неисправностей реле:

• заедание якоря;
• обрыв обмотки;
• отсутствие питания.

Если же щелчок все-таки есть, а стартер не крутит или крутит очень медленно, скорее всего, подгорели контактные пластины.

При наличии щелчка следует попробовать запустить стартер. Это делается с использованием отвертки или металлического ключа. Сперва снимаем с реле провод, соединяющий его с замком зажигания. Затем замыкаем клеммы: аккумуляторную и стартерную.

В подобной ситуации ток от источника питания идет напрямую. Если электродвигатель заработал, тогда следует заняться ремонтом втягивающего реле стартера своими руками.

Случается, что выходят из строя щетки стартера, через которые происходит подключение релюшки. Тогда демонтируем их и устанавливаем новые. В худшем случае бывает, что коллектор изнашивается щетками. Такая неисправность уже доставит автовладельцу гораздо больше проблем.

Дефектовка электрики

Проверка ротора

Симптомы неисправностей:

• стартер щелкает втягивающим, но не вращает коленвал;
• стартер вращается с явным натягом и остановками;
• ощутимый запах горелой изоляции.

Как и у двигателя постоянного тока, у ротора электростартера есть коллектор – узел, позволяющий обеспечить необходимое направление магнитного поля в обмотках при вращении. Это достигнуто путем применения ламелей – набора узких контактов, вращающихся вместе с ротором и подключающих к щеткам то одну обмотку, то другую.

Значительные повреждения ламелей увеличат в разы износ щеток и снизят мощность стартера. Такой ротор ремонтируем в специализированной мастерской или заменяем новым. Незначительные задиры, канавки на коллекторе устраняем самостоятельно. Зажав хвостовик ротора в патрон электродрели или шуруповерта, нужно сначала зашлифовать коллектор наждачной бумагой со средним зерном (200-300), а затем заполировать более тонкой (1500-2000).

После этого обязательно прочистить прорези между ламелями от пыли с помощью ножа или плоской отвертки. Движения должны быть осторожными, чтобы нож или отвертка не соскочили на поверхность ламелей, поцарапав их.

При длительной прокрутке, особенно с использованием мощной «тещи» (пускового устройства, какими обычно пытаются «оживить» автомобили в автосервисах), обмотки ротора перегреваются. Если потемневшая изоляция с незначительным запахом гари терпима и указывает на ошибки при эксплуатации, то отслоение горелой изоляции – прямой повод к перемотке ротора или его замене, если это дешевле услуг специализированной мастерской.

Причиной перегрева частей обмотки становится ее короткое замыкание на корпус ротора. Проверяется это тестером в режиме прозвонки или лампочкой: один провод закрепляется на роторе, вторым поочередно касаемся каждой ламели коллектора. Замыкания между ними быть не должно.

Ещё кое-что полезное для Вас:

• Стартер крутит, но машина не заводится – в чем причина
• Втягивающее реле стартера — назначение, проверка и ремонт
• Бендикс стартера — функции, неисправности, проверка и замена бендикса на стартере

Проверка щеточного узла

Признаки неисправностей:

• стартер не вращается;
• снижена мощность стартера.

У современных электростартеров используется две пары щеток. В каждой паре одна подает на коллектор ротора «плюс» питания, вторая – «массу». Со временем износ щеток неизбежен, что приводит к ухудшению контакта и сначала потерей стартером мощности, затем – к его полной остановке.

Щетки стартера должны иметь достаточную длину, позволяющую сжать пружины и надежно прижать их к ротору. Если щетки изношены неравномерно или от них осталось по нескольку миллиметров, требуется замена либо щеток по отдельности, либо щеточного узла в сборе в зависимости от конструкции конкретного стартера.

Проверка статорной обмотки безредукторных стартеров

Симптомы неисправностей:

• потеря стартером мощности или его полная остановка;
• запах горелой изоляции.

Обмотки статоров безредукторных стартеров соединяются последовательно с ротором и имеют низкое сопротивление, поэтому в гаражных условиях проверить наличие межвитковых замыканий в них можно только визуально, по следам перегрева или механических повреждений. С помощью тестера или лампочки проверяем отсутствие замыкания на корпус, если таковое не предусмотрено конкретной схемой сборки стартера (модели, где статор подключен параллельно ротору). В первом случае тестер или лампочка подключается к «плюсовой» клемме статора, а второй вывод – к корпусу. Во втором случае предварительно отключаем от корпуса второй вывод обмотки.

При наличии на обмотках следов повреждения или перегрева, не говоря уже о признаках возгорания изоляции, статор подлежит замене или перемотке.

Печать

Предохранитель на стартер ваз 2109

Система управления двигателем автомобилей ВАЗ 2108, 2109, 21099 имеет три реле и три плавких предохранителя, защищающие ее электрические цепи. Они вынесены в отдельный блок предохранителей и реле, который расположен под панелью приборов с правой стороны от водителя под вещевой полкой. Сверху блок защищен пластиковой крышкой, крепящейся на трех саморезах.

Реле ЭСУД ВАЗ 2108, 2109, 21099

— Реле включения топливного насоса (2).

— Реле включения электровентилятора системы охлаждения (3).

Предохранители ЭСУД ВАЗ 2108, 2109, 21099

— Предохранитель (7,5А) блока управления (ЭБУ) и модуля зажигания (6).

— Предохранитель (7,5А) обмотки включения электровентилятора системы охлаждения двигателя, клапана продувки адсорбера, датчика расхода воздуха, датчика скорости, датчика концентрации кислорода (5).

— Предохранитель (15А) топливного насоса (4).

— Предохранители извлекаются при ремонте электрических цепей, сбросе давления в топливной магистрали, измерении компрессии в цилиндрах.

Еще статьи по ЭСУД ВАЗ 2108, 2109, 21099

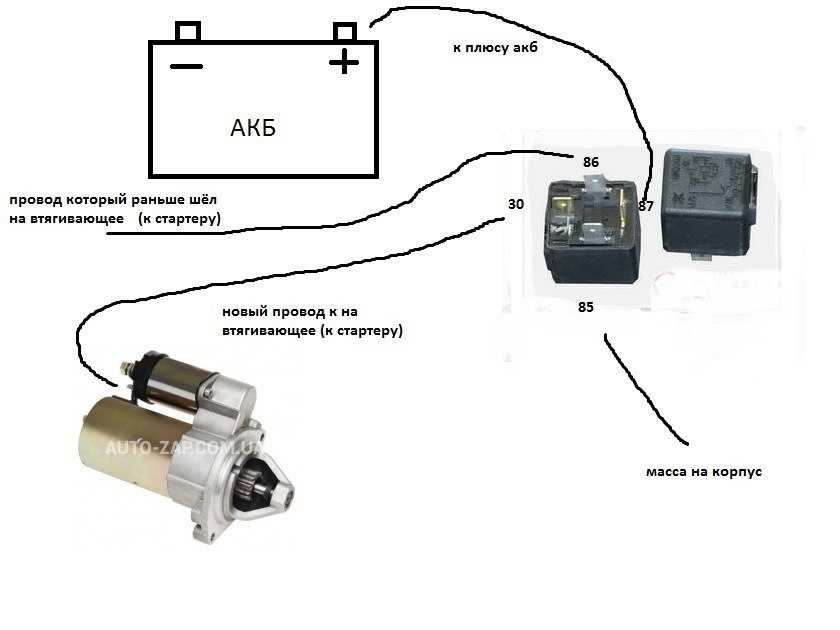

Замена реле включения стартера на ВАЗ 2108, ВАЗ 2109, ВАЗ 21099

Реле включения стартера многие подумают сейчас что речь пойдёт о втягивающем реле, на самом деле это не так, всего у стартера имеется два реле один который его включает и второй который выдвигает бендикс и толкает его шестерню на шкив коленчатого вала (Второе это то самое втягивающее реле), при выходе из строя первого (Случается редко в основном из-за перегрузок на него или из-за неисправной проводки) стартер вы уже никак не запустите и в связи с этим машина не заведётся, при выходе из строя второго же, будет немного другая ситуация, а именно машина может так же не заводиться и щёлканье будет происходить в момент поворота ключа, но это ещё более менее можно сказать а вот если данное реле выйдет из строя полностью и не будет возвращать бендикс в своё обратное положение то произойдёт следующее, при повороте ключа стартер начнёт крутить двигатель у автомобиля и в итоге он заведётся, но когда вы вернёте ключ после того как двигатель завёлся в обратное положение то бендикс у стартёра назад не выйдет (Втягивающее реле вить не работает) и за очень короткий срок стартер придёт в негодность.

Чтобы поменять реле которое отвечает только лишь за включения стартера, нужно запастись: Только одним гаечным ключом «на 8», по больше степени больше вам и ничего не нужно брать но разве что ещё один гаечный ключ чтобы на всякий случай клемму минус с АКБ скинуть!

Где находится реле включения стартера?

В моторном отсеке он располагается и прикреплён он там к кузову автомобиля при помощи одной единственной гайки, на сделанном фото ниже данное реле указано красной стрелкой, а синей показан воздушный патрубок за которым данное реле то и располагается.

Когда нужно менять реле включения стартера?

Бывают некоторые люди либо плохо знают электрическую часть у своего автомобиля, либо просто никогда не смотрят на данное реле (Мол оно вечно и никогда не ломается), просто мы хотим сказать что очень многие люди когда видят что их автомобиль не заводиться с ключа лезут сразу в стартер, снимают в начале его, потом заменяют на нём детали, на будущее запомните, всегда надо начинать с малого и легко доступного и только потом идти к тяжело доступным вещам и уже их проверять и менять в случае выявлении неисправности.

Можно ли установить такое реле на ВАЗ 2110, где оно не предусмотрено?

Если у вас автомобиль раннего выпуска, то данного устройства у вас нет. Тем не менее, это не значит, что реле стартера нельзя установить самостоятельно. Если вы желаете защитить свой стартер от непреднамеренного износа и прочих неисправностей, то вы можете подключить такое устройство самостоятельно.

Что необходимо приобрести

1. Провода с сечением 1,5 квадратных миллиметров.

2. Наконечники в виде колец 6-ти и 8-ми миллиметровые по одной штуке каждая.

3. Специальный разъем типа «мама» в количестве 5-ти штук.

4. Штекер типа «папа» в количестве одной штуки.

5. Дополнительное реле, купленное в магазине автозапчастей.

FakeHeader

Именно они соединяют реле с массой авто.
Конструкция может иметь собственный корпус или же устанавливаться в общий блок.
Шестеренчатое устройство, которое входит в зацепление с маховиком ДВС и обеспечивает вращение двигателя. При этом масса АКБ замыкается на массу стартера. Только после этого в камере сгорания возгорается топливно-воздушная смесь.
Какое назначение такого дополнительного реле и зачем его устанавливают некоторые автолюбители? Чтобы понять, для чего необходимо втягивающее реле стартёра рассмотрим схематично работу двигателя. Меня зовут Михаил, сейчас расскажу историю о том, как мне удалось обменять двенашку на камри г. Затем, при установке сигнализации автоэлектрики могли перенести реле стартера на ВАЗ в другое место.
Вначале раздастся довольно громкий щелчок. Это значит, что основная система запускается, но стартёр при этом не работает. Оно синхронизирует работу стартёра.

Процесс установки

Прохождение сильного тока рядом с чувствительными электронными компонентами компьютера, может влиять на их работу. Сразу скажу, что я против кредитов и брать машину, тем более не новую, в кредит это неразумно. Распространенный вариант — установка дополнительного реле в силовую цепь и управление им контактами ЗЗ.

Оно синхронизирует работу стартёра. До года бендикс был расположен на одном валу с ротором, а потом появилось новая компоновка, где бендикс стал иметь свой отдельный вал и вращаться посредством редуктора.

Для обезжиривания используйте современную жидкость, продающуюся в автомобильных магазинах. К этому можно добавить, что схема подключения стартера ВАЗ есть даже не у всех последних модификаций этого авто.
Установка реле стартера 2110

Диагностика без снятия стартера с применением мультиметра

Для этого  мультиметром (тестером) последовательно сначала замеряют напряжение на клеммах аккумулятора, отключенного от бортовой сети автомобиля. Оно  составляет примерно 12,7 В. При показаниях прибора менее 12 В считается, что аккумулятор сильно разряжен и не пригоден к дальнейшим проверкам.

Далее восстанавливают штатное соединение проводов и замеряют напряжение на клеммах батареи и контактах реле. По сравнению с предыдущим случаем оно меняется не более чем на 0,1 В и будет равным в обеих контрольных точках. Переводят ключ в положение запуска. Напряжение на контактах реле не должно опускаться менее 12 В. В противном случае скорее всего неисправны соединительные провода, возможно, что подгорел один или несколько контактов в цепи протекания тока.

Как на ВАЗ 2110 снять стартер своими руками быстро

Стартер – узел, который служит для запуска двигателя. По сути это электродвигатель, который через муфту вращает маховик двигателя до воспламенения горючей жидкости и пуска мотора.

Причин для замены или ремонта стартера может быть много:

• скрежет в моторном отсеке при повороте ключа зажигания на пуск (неисправность бендикса или износ маховика);
• щелчки при повороте ключа (втягивающее реле);
• тяжело проворачивается двигатель (износ щеток ротора).

Стартер ВАЗ 2110

Это основные причины, более детально Вам скажет электрик при разборке и диагностике. В основном он подлежит ремонту, но если возникают такие причины, как замена якоря, то целесообразно заменить весь стартер сборе, но возникает проблема как на ВАЗ 2110 снять стартер?

С ситуациями, когда в автомобиле не крутит стартер, сталкивались многие автомобилисты. О возможных причинах можно прочитать в следующей статье: https://vazweb.ru/desyatka/elektrooborudovanie/ne-krutit-starter.html

Замена

Для снятия стартера  ВАЗ 2110 необходима яма (желательно), ключ на 10, ключ на 13, ключ на 15, и ключ на 8. Желательно, что бы двигатель был остывшим. Снимаем минусовую клемму аккумулятора, снимаем защиту, если она есть и ключами на 8 и 10 снимаем жестяной кожух защиты КПП.

Снимаем фишку силового провода с стартера, достаточно ее потянуть на себя. Ключом на 13 откручиваем силовой провод на втягивающее реле, провода желательно убрать в сторону, что бы ни мешали при демонтаже. Ключом на 15 откручиваем две гайки крепления стартера к корпусу КПП. Снимаем.

После снятия необходимо проверить состояние втулок в корпусе КПП на износ, вал якоря  должен заходить без люфта и заклинивания. При данных дефектах необходимо произвести замену втулок.

Замена бендикса

Если причина в износе втягивающего реле или бендикса ВАЗ 2110, эти работы можно провести самостоятельно. Для того, чтобы снять втягивающего реле, откручиваем крепление силового провода от корпуса стартера ключом на 13.

Ключом на 8 откручиваем два болта крепления втягивающего реле к корпусу стартера, будьте осторожны, при откручивании болтов во втягивающем реле стоит пружина, которая может амортизировать, при снятии придерживать рукой.

Далее снимаем поршень втягивающего реле с крючка коромысла на бендиксе и в обратной последовательности ставим новое втягивающее реле.

Для замены бендикса, снимаем втягивающее реле, откручиваем два длинных болта ключом на 10 с задней стороны стартера и разъединяем корпус стартера и его переднюю часть с вилкой, бендиксом и ротором.

Снимаем, поддевая отверткой , пластиковую вилку с якоря и извлекаем якорь с бендиксом с передней части корпуса. Снимаем стопорное кольцо с наконечника якоря и демонтируем бендикс. Сборка производится в обратной последовательности.

При установке нового бендикса, рекомендуется промазать шлицы смазкой ЛИТОЛ.

Разобраться, где находится реле стартера, поможет данный материал: https://vazweb.ru/desyatka/elektrooborudovanie/gde-nahoditsya-rele-startera.html

Замена втулок

Если требуется замена втулок, их две, в корпусе КПП и в нижней части стартера. В корпусе стартера она меняется без проблем, а вот в корпусе КПП ее проблематично поменять без специального инструмента (райбера), эту процедуру рекомендовано делать на СТО у специалиста.

После ремонта, рекомендуется его проверить на месте перед установкой, силовыми клеммами от аккумуляторной батареи.

Установку производим в обратной последовательности. Гайки на 13 крепления клемм необходимо затягивать без особого усилия, так как клеммы медные и при сильной затяжке можно повредить резьбу.

• Вениамин
• Распечатать
