Как заменить лампу ближнего света на nissan almera classic (ниссан альмера классик)

Предохранители в салоне автомобиля (салонный блок)

Салонный блок предохранителей Nissan Almera G15 расположен слевой стороны приборной панели автомобиля, в ее торце (со стороны водителя).

Для доступа к блоку предохранителей, пальцем подденьте крышку блока и преодолевая небольшое сопротивление пластиковых крепежей снимите защитную крышку.

Снятие защитной крышки в салонеСхема салонных предохранителей

№ на схеме	Номинал предохранителя	Защищаемая цепь
F01	20 А	Очистители (дворники) ветрового (переднего) стекла; обмотки реле подогрева заднего ветрового стекла; коммутационный блок
F02	5 А	Комбинации приборов; обмотки реле Топливного насоса (бензонасоса) и катушек зажигания; электрическое питание ЭБУ сист. управления двигателем от замка зажигания
F03	10 А	Фонари СТОП-сигналов
F04	10 А	Указатели сигнала поворота (поворотники); Диагностический разъем сист. упр-ения двигателем; коммутационны блок; катушки иммобилайзера.
F06	5 А	Блок упра-ния автоматической коробкой передач (АКПП)
F07	10 А	Фонари заднего хода (свет ламп)
F09	10 А	Ближний свет (левая фара); датчик (индикатор) включения ближнего света в панели приборов.
F10	10 А	Ближний свет (правая фара)
F11	10 А	Дальний свет (левая фара); датчик (индикатор) включения дальнего света на панели приборов.
F12	10 А	Дальний свет (правая фара)
F13	30 А	Электрические подъемники стекол передних дверей (передние стеклоподъемники)
F14	30 А	Электрические подъемники стекол задних дверей (задние стеклоподъемники )
F15	10 А	блок управления тормозной системой ABS (АБС)
F16	15 А	Подогрев (обогрев) передних сидений автомобиля (водителя и пассажира)
F17	15 А	Сигнал (гудок)
F18	10 А	Лампочки света номерного знака; габаритные огни (лампы) передней левой фары; габаритные огни (лампы) задней левой фары;
F19	10 А	Габаритные огни (лампы) передней правой фары; габаритные огни (лампы) задней правой фары; Лампочки освещения бардачка (перчаточный ящик); подсветка набора приборов и модулей управления; зуммер коммутационного блока
F20	7,5 А	Свет задних противотуманных огней (фар) и их индикатор включения на панели приборов
F21	10 А	Обогрев наружных зеркал
F23	20 А	Электрическая система прицепа
F26	5 А	Система управления подушками безопасности (SRS Airbag)
F27	20 А	Омыватели переднего ветрового стекла
F28	30 А	Обогрев наружных боковых зеркал заднего вида и подогрев заднего ветрового стекла
F32	15 А	Лампочки плафона салонного освещения; лампы освещения в багажнике; питание основной аудиоситемы автомобиля; набор приборов
F33	15 А	Ааварийная сигнализация (огни аварийки); Тумблер-переключатель указателей поворотов; прерыватель режима работы дворников ветрового стекла; управление центральным замком автомобиля; диагностический разъем сис-мы упр-ния двигателем; коммутационный блок
F34	20 А	Центральный замок; коммутационный блок
F35	15 А	Противотуманные огни (фары)
F36	30 А	Блок Реле вентилятора отопителя (печки)
F37	5 А	Электропривод боковых наружных зеркал заднего вида
F38	15 А	Предохр-ль прикуривателя almera g15; электрическое питание головного ус-тва звуковоспроизведения (магнитолы) от замка зажигания
F39	10 А	Обмотка реле сис-мы вентилятора отопителя

Регулировка фар Ниссан Альмера

Когда ломаются фары Ниссан Альмера G15, редко что можно починить. Часто приходится проводить их полную замену, чтобы возобновить безопасность вождения, так как ездить со сломанной оптикой или вообще без нее опасно, и за это могут оштрафовать.

Замена оптики

Существует оригинальные фары Nissan Almera Classic, G15, устанавливать которые советуют специалисты: левая обозначается как 26060-95F0A, а правая – 26010-95F0A.

Чтобы была проведена замена, понадобится всего лишь одна отвертка с различными битами.

1. Найти винт закрепления декоративной пластмассы. Ее надо снять, чтобы не создавала помехи при снятии оптики.
2. Найти два винта, которые закреплены в фары и удерживают их.
3. Взять нужную фару.
4. Найти рядом с поворотником защелку. Отверткой аккуратно и легко подковырнуть в свою сторону. Обязательно обернуть отвертку какой-либо тканью, чтобы не повредить краску.
5. Запомнить места подключения всех разъемов, а лучше сделать фото для надежности. После отключения разъемов фару ничего не будет держать.
6. В Almera N16 фара ставится в порядке, обратном снятию.

Регулировка элемента

Провести данную операцию несложно на Альмера N16, она не зависит от вашего кузова: хэтчбек или другой вариант. Для ее проведения не нужен никакой специальный регулировочный аппарат.

Порядок действий на Алмере:

1. Топливный бак нужно полностью заправить.
2. В шинах должно быть давление, которое точно подходит под требования, прописанные в инструкции.
3. Место, на котором будет находиться машина, должно быть как можно более ровным по горизонтали.
4. Для проверки оптики можно применить какой-то экран (ворота гаража, стену и прочее), который нужно поставить строго в вертикальное положение.
5. Свой автомобиль надо поставить в 5 м от экрана.

Нужно четко следовать данным указаниям, чтобы получить хорошо отрегулированный элемент.

Осуществляется регулировка фар в Ниссан Альмера Классик таким образом:

1. Начертить на экране одну пару параллелей вертикально, протяженность которых будет равняться промежутку между фарами.
2. Еще раз линию начертить, но уже по горизонтали. Это нужно сделать на одинаковой высоте с центрами фар. Найти отметку, показывающую центр фар.
3. Еще раз начертить прямо параллельную линию, которая будет находиться на 5 сантиметров ниже от ранее нарисованной. Это расстояние соответствует удалению машины от проверочного экрана на 5 м.
4. Появились линии пересечения. Нужно провести на этих пересечениях прямую, которая будет иметь 15-градусный наклон (вправо и вверх). Экран проверки создан.
5. Теперь надо зажечь фары и при помощи винтов регулировки, которые находятся на тыльной стороне фар, постараться достичь такого освещения, которое идет по горизонтальной линии снизу.
6. Свет в вертикальной плоскости должен быть как можно симметричнее вертикальным линиям.
7. Основания излома должны появляться точно в скрещивании вертикальной линии центров фар и 15-градусной линии наклона.
8. Когда болты регулировки закручиваются или откручиваются, смещается сам корпус, в котором обязательно присутствие линз. Но корпус фары в это время надежно закреплен.
9. Не стоит спешить. Нужно проводить регулировки постепенно и по очереди. Для начала надо проверить свет в горизонтальной плоскости, а после в вертикальной.

Точность регулировки оптики на Ниссан Альмера Н16, G15 зависит от качества освещения места работы, поэтому нужно отрегулировать ее при предельном контрасте света авто и природного освещения.

Фара задняя имеет примерно такой же алгоритм регулировки.

Замена корректора

Придется снимать зажим из пластика с нужной фары Nissan Almera N16, G15. Сначала нужно понять, как снять деталь.

Замена происходит в таком порядке:

1. Применив палец, надо развернуть зажим из пластика таким образом, чтобы одна внутренняя пимпочка данного зажима оказалась вдоль отвертки.
2. Для получения большего количества свободного места при работе нужно снять H1 лампу с цоколем.
3. Взять плоскую отвертку. Ею поддеть зажим, после вставить внутрь зажима шило и упереть его (надо приложить достаточно много сил, но в меру) в пимпочку. Далее нужно протянуть шило с пимпочкой к середине зажима, при этом должно освободиться закрепление.
4. После освобождения одного из закреплений потребуется пальцем придержать зажим. После взять отвертку и поддеть в месте уже свободного крепления.
5. Придерживать отвертку. Пальцем с другой стороны потребуется поддеть зажим, а после со всей силы потянуть в сторону отвертки. Так освободится другое крепление.
6. На ответную реакторную часть нужно надеть зажим.
7. Производится установка корректора и зажима на свои места. Нужно сделать несильный поворот корректора фар по часовой стрелке.
8. Установить лампу H1 на свое место.
9. Установленный корректор проверить.

Рекомендации по замене ламп

Трогать руками колбу лампы запрещено! Так как после этого ее ресурс будет значительно ниже. Если уже дотронулись до колбы, протрите ее спиртосодержащей жидкостью.

Советуем устанавливать только оригинальные лампы, которые формируют правильный пучок света, не слепят встречных и хорошо освещают дорогу.

Не советуем ставить лампы большей мощности, так как птф и провода рассчитаны на лампу с мощностью 35Ватт. Установка более мощных ламп конечно не приведет сразу с выходу из строя птф, но со временем от сильного нагрева более мощной лампы, отражатель птф будет разрушаться. Колодка так же может пострадать от перегрева.

Какие лампы установлены в птф Almera g15

В отличии от предыдущих версий Альмеры, в птф которых устанавливались лампы H11, в последнюю версию автомобиля в птф решили установить лампы H8 12v 35w. По цоколю они похожи на H11 но имеют меньшую мощность и одно из креплений на цоколе шире, чем у H11.

С завода, как правило, устанавливают лампы H8 Philips или Osram. Если вы используете птф как дневные ходовые огни, можно установить вместо обычных галогенных, светодиодные лампы.

Лампы H8 в птф

• PHILIPS H8-12-35 Premium P-12360 цена от 500 руб
• BOSCH H8-12-35 Pure Light 1987302081 цена от 600 руб
• NARVA H8-12-35 цена от 500 руб
• OSRAM H8-12-35 цена от 550 руб
• МАЯК H8-12-35 52820 цена от 200 руб

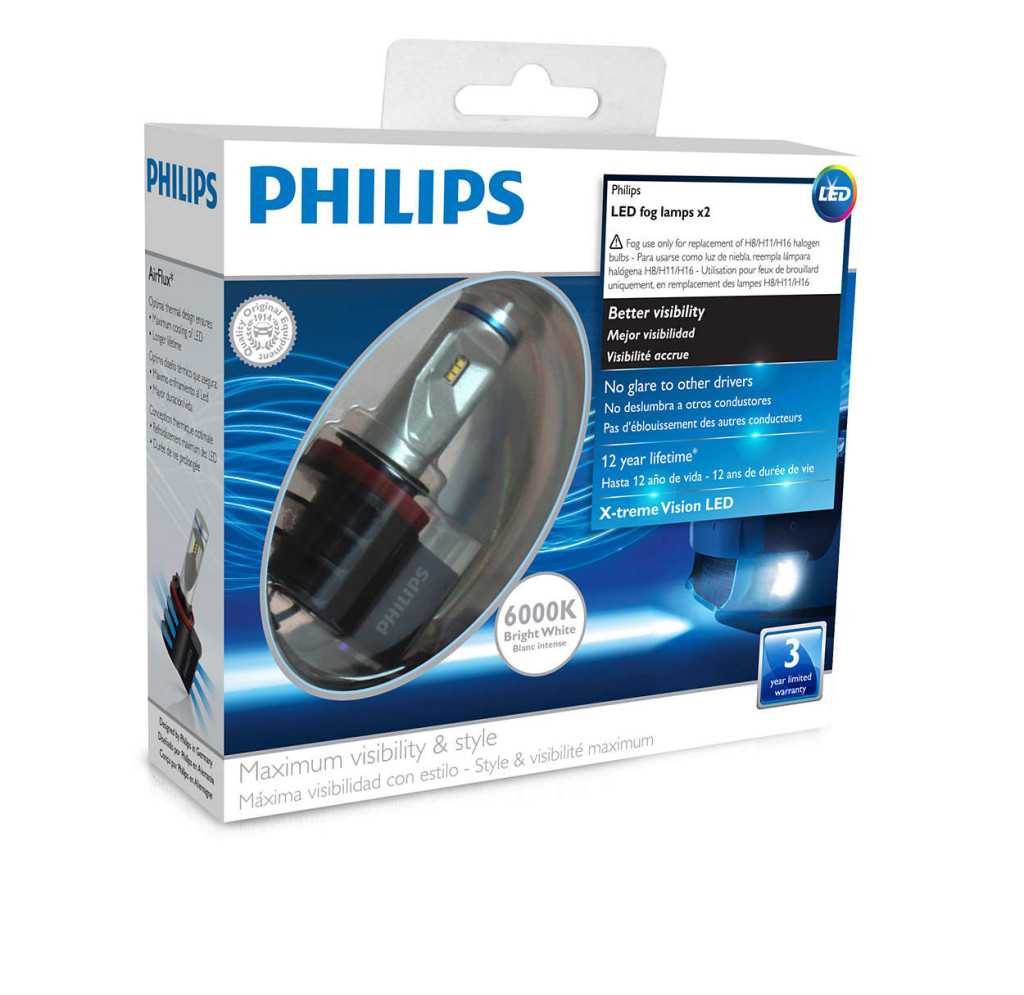

Вместо обычных галогенных ламп можно установить светодиодные, обычные китайские или производства тех же Philips цена которых уже 8 тыс руб за комплект или MTF цена за комплект 5000 руб.

Вред и польза светодиодных ламп в птф на Альмере

Несомненный плюс использования светодиодных ламп в противотуманках, это использование их как дхо. То есть не нужно что-то придумывать с ходовыми огнями, устанавливать их по ГОСТу, правильно подключать. Нужно лишь заменить обычные лампы, на светодиодные и все работает.

Большой минус таких птф в том, что дорогу они не освещают. То есть да, светят они вроде бы ярко, но дорогу освещать не будут. Их можно включить как дхо, но опять же, инспектор ДПС может потребовать вас выключить их и включить ближний свет фар.

Корректировка света противотуманок

Противотуманки (ПТФ – это сокращенное обозначение) на автомобиле выполняют важную задачу. Они помогают водителю разглядеть встречный транспорт и в ситуации, когда густой туман отражает световые пучки головной оптики. Лучи, идущие от противотуманок должны идти ниже основного света и быть параллельными дороге.

При длительной эксплуатации заводские настройки сбиваются, поэтому требуется регулировка. На Almera Classic противотуманные фары регулируются следующим образом:

• Измеряется расстояние от центра противотуманных фар до поверхности, на которой установлена машина. Соответствующее расстояние отмеряется на стене, проводится горизонтальная черта.
• Вторая черта рисуется выше первой на таком же расстоянии.
• Вертикальные отрезки чертятся на схеме с учетом положения центров авто и ПТФ.
• Автомобиль отгоняется от стены на 10 м, включаются противотуманки.
• Винтами для корректировки добиваются совпадения центров пятен света с точками пересечения горизонтальных и вертикальных черт (для правой и левой ПТФ).
• Лучи опускаются, пока верхняя граница светового пятна не окажется в 10 см от нарисованной горизонтальной черты.

Во время работ прикрывать одну из фар непрозрачным экраном необязательно. Свет от обеих противотуманок не мешает корректировке.

Ниссан альмера g15 блоки с предохранителями и реле — схемы, описание, расположение

Nissan Almera G15 выпускалось в 2013, 2014, 2015, 2016, 2017, 2018, 2019 годах в России на заводе АВТОВАЗ. Данная модель выпускается альянсом Рено — Ниссан, на платформе популярного рено логан. В данной публикации вы найдете описание блоков предохранителей и реле ниссан альмера g15 и их схемы с расшифровкой элементов. Выделим предохранитель прикуривателя и покажем как его поменять.

В данной модели предусмотрены 2 основных блока с предохранителями, один в салоне, другой в моторном отделении. Количество их элементов может отличатся и зависит от комплектации автомобиля.

Блок под капотом

Он находится слева, за аккумуляторной батареей.

Фото — схема

Описание

Предохранители

F1	Не используется
F2	5А Цепи: постоянного питания ЭБУ системы управления двигателем; обмотки главного реле системы управления двигателем
F3	25А Силовые цепи: реле топливного насоса и катушек зажигания; главного реле системы управления двигателем
F4	30А Силовая цепь реле вентилятора системы охлаждения (на автомобиле без кондиционера)
F5	40А Силовые цепи: реле кондиционера; реле малой скорости вентилятора системы охлаждения (на автомобиле с кондиционером); реле большой скорости вентилятора системы охлаждения (на автомобиле с кондиционером)
F6	25А цепи блока управления ABS
F5	50А цепи блока управления ABS
F8	60A Цепи: электропитания всех потребителей, запитываемых от выключателя зажигания; левого под-рулевого переключателя
F9	60A Цепь электропитания блока предохранителей в салоне

Реле

• К1 — Реле большой скорости вентилятора системы охлаждения (для автомобиля с кондиционером)
• К2 — Реле кондиционера
• К3 — Реле малой скорости вентилятора системы охлаждения (на автомобиле с кондиционером) или реле вентилятора системы охлаждения (на автомобиле без кондиционера)
• К4 — Реле топливного насоса и катушек зажигания
• К5 — Главное реле системы управления двигателем
• К6 — Реле прикуривателя
• К7 — Реле противотуманных фар
• К8 — Реле вентилятора отопителя

Предохранители в салоне almera g15

Блок находится в торце приборной панели, за защитной крышкой.

Схема

Назначение

F01	20А Цепи: очистителя ветрового стекла; обмотки реле обогрева заднего стекла; коммутационного блока
F02	5А Цепи: электропитания комбинации приборов; обмотки реле топливного насоса и катушек зажигания; электропитания ЭБУ системы управления двигателем от замка зажигания
F03	10А Лампы сигналов торможения
F04	10А Цепи: указателей поворотов; диагностического разъема системы управления двигателем; катушки иммобилайзеа; коммутационного блока
F06	5А Блок управления автоматической коробкой передач
F07	10А Лампы света заднего хода
F09	10А Цепи: лампы ближнего света левой блок-фары; сигнализатора включения ближнего света фар в комбинации приборов
F10	10А Лампы ближнего света правой блок-фары
F11	10А Цепи: лампы дальнего света левой блок-фары; сигнализатора включения дальнего света фар в комбинации приборов
F12	10А Лампы дальнего света правой блок-фары
F13	30А Цепи электро стеклоподъемников передних дверей
F14	30А Цепи электро стеклоподъемников задних дверей
F15	10А Блок управления ABS
F16	15А Обогрев сидений водителя и переднего пассажира
F17	15А Звуковой сигнала
F18	10А Цепи: лампы габаритного света левой блок-фары; ламп габаритного света левого заднего фонаря; ламп освещения номерного знака
F19	10А Цепи: лампы габаритного света правой блок-фары; ламп габаритного света правого заднего фонаря; лампы освещения вещевого ящика; подсветки комбинации приборов и органов управления; зуммера коммутационного блока
F20	7,5А Лампы и сигнализатора включения заднего противотуманного фонаря
F21	10А Обогрева наружных зеркал
F23	20А Электро оборудование прицепа
F26	5А Блок управления подушками безопасности
F27	20А Омыватель ветрового стекла
F28	15А Обогрев заднего стекла и наружных зеркал заднего вида
F32	30А Цепи: ламп плафона освещения салона; лампы освещения багажника; постоянного питания головного устройства звуковоспроизведения; комбинации приборов
F33	15А Цепи: аварийной сигнализации; переключателя указателей поворотов; прерывистого режима работы очистителя ветрового стекла; управления центральным замком; диагностического разъема системы управления двигателем; коммутационного блока
F34	20А Цепи: центрального замка; коммутационного блока
F35	15А Противотуманные фары
F36	30А Силовая цепь реле вентилятора отопителя
F37	5А Электроприводов наружных зеркал
F38	15А Цепи: прикуривателя; электропитания головного устройства звуковоспроизведения от замка зажигания
F39	10А Реле вентилятора отопителя

За прикуриватель отвечает предохранитель номер 38 на 10А. Пример замены смотри в видео.

Регулировка элемента

Провести данную операцию несложно на Альмера N16, она не зависит от вашего кузова: хэтчбек или другой вариант. Для ее проведения не нужен никакой специальный регулировочный аппарат.

Порядок действий на Алмере:

1. Топливный бак нужно полностью заправить.
2. В шинах должно быть давление, которое точно подходит под требования, прописанные в инструкции.
3. Место, на котором будет находиться машина, должно быть как можно более ровным по горизонтали.
4. Для проверки оптики можно применить какой-то экран (ворота гаража, стену и прочее), который нужно поставить строго в вертикальное положение.
5. Свой автомобиль надо поставить в 5 м от экрана.

Фары Ниссан Альмера G15

От качества света фар Ниссан Альмера G15 зависит безопасность водителя, пассажиров и других участников движения

Поэтому важно своевременно менять перегоревшие лампы в фонарях, а также вышедшие из строя корректоры передней оптики. Рассмотрим, как снять блок-фары спереди и сзади Альмера G15, а также противотуманки (ПТФ)

Снимаем передние фары Альмера G15

Как снять передние фары Ниссан Альмера G15, рассмотрим на примере левого элемента. Для правой стороны порядок действий будет идентичным. Для начала осуществляется снятие пластика над охлаждающим радиатором. В дальнейшем выполняем действия:

• Ключом на 10 выкручиваем два верхних крепежа блок-фары.
• Демонтируем защитную пластиковую решетку радиатора, выводя из фиксатора.
• Затем снимаем бампер. Для этого с каждой стороны необходимо отогнуть подкрылки, и выкрутить саморезы. Для получения необходимого пространства, поочередно выкручиваем колеса в стороны.

Снятие корректора

Корректор направления переднего света Альмера G15 можно заменить без демонтажа фары. Понадобится отключить питающую фишку с проводами от корректора. После этого потребуется провернуть механизм по направлению против часовой стрелки и вынуть из оптики.

Демонтируем противотуманные фары Nissan Almera G15

Снятие ПТФ Ниссан Альмера G15 может потребоваться для замены лампы или других элементов, а также для демонтажа бампера. Противотуманка снимается аналогично как с левой, так и с правой стороны. При этом понадобится выполнить следующие действия:

• Установить машину на смотровую яму.
• Отсоединить питающая фишка от патрона ПТФ, предварительно потребуется отогнуть край подкрылка.
• Выкрутить саморез, который фиксирует ПТФ к бамперу, с помощью крестообразной отвертки.
• Отжать пластиковый фиксатор, используя отвертку с плоским жалом, вывести противотуманку из зацепления.
• Остается изъять фару из посадочного места в бампере.

Для регулировки направления света противотуманных фар, используйте технологическое отверстие в бампере.

Регулируем направление света передней оптики

Регулировка направления света фар Альмера G15 должна осуществляться на горизонтальной поверхности с полным баком топлива и водителем за рулевым колесом. При отсутствии последнего можно положить груз на переднее сиденье весом в семьдесят пять килограмм. Также понадобится привести в соответствие давление воздуха в шинах. Затем:

Выставляем корректор регулировки в нулевое положение.
Включаем ближний свет.
Левая и правая фара настраиваются идентично, поэтому неважно с какой начинать, главное перекрыть освещение от нерегулируемой на данный момент лампочки непрозрачным материалом.
Направление светового потока можно изменять в горизонтальном и вертикальном положении. Для этого предназначены два регулятора на тыльной стороне блок-фары.. Лучше регулировать свет в сервисе, но при отсутствии такой возможности можно провести следующие манипуляции:

Лучше регулировать свет в сервисе, но при отсутствии такой возможности можно провести следующие манипуляции:

• Установить машину в десяти метрах от вертикальной стены.
• Измерить расстояние от центра источника света до пола, отметив горизонтальную линию на стене на полученной высоте.
• Начертить вертикальные линии, которые будут соответствовать центру линз лампочек и перпендикулярны полу.

По идентичной методике настраиваются и ПТФ. Только расстояние от фар до стены составляет три метра, а пучок света от ПТФ должен находиться ниже горизонтальной линии на 95 мм.

Демонтируем задний фонарь Альмера G15

Для замены лампочек в задней блок-фаре Ниссан Альмера G15 понадобится выполнить ее демонтаж. Снятие заднего фонаря осуществляется в следующей последовательности:

• Открываем крышку багажника.
• Используя отвёртку с плоским жалом, поддеваем пластиковый пистон, который удерживает обивку багажника в районе заднего фонаря.
• Извлекаем пистон из посадочного места.
• Отгибаем освободившуюся часть обивки.
• При помощи торцевой головки на 10, выкручиваем две крепежные гайки фонаря.
• Демонтируем облицовочную часть фонаря отверткой.
• Фонарь аккуратно вытаскиваем из посадочного места, чтобы не повредить проводку.

Остаётся провернуть патрон заменяемой лампочки против часовой стрелки, демонтировать и установить новую.

Самостоятельно снять передние фары, задние фонари, противотуманки или корректор головной оптики Альмера G15 под силу каждому, для этого достаточно уделить не большой промежуток времени и минимальный набор инструментов.

Значения индикаторов приборной панели Almera G15

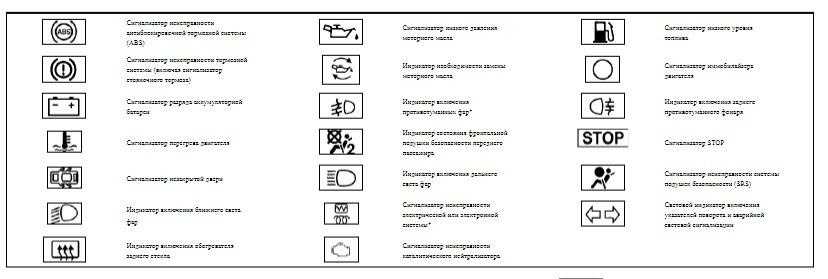

Значки комбинации приборов Almera G15

На приборной панели Nissan Almera G15 установлены сигнальные лампы:

• неисправности в антиблокировочной тормозной системе (АБС);
• недостаточное давление масла в двигателе;
• пониженный уровень топлива;
• задействован ручной тормоз или возникла проблема с тормозной системой;
• необходимость замены масла в ДВС;
• иммобилайзер;
• аккумулятор разрядился;
• передние противотуманные фары включены;
• горит задний противотуманный фонарь;
• перегрев мотора;
• положение включения или выключения подушки безопасности переднего пассажира;

• ОСТАНАВЛИВАТЬСЯ;
• открытая дверь;
• включая дальний свет;
• неисправности подушек безопасности;
• ближний свет включен;
• неисправности электронной или электрической системы;
• работа указателей поворота или предупреждающих знаков;
• обогрев заднего стекла;
• неисправности каталитического нейтрализатора.

В зависимости от типа датчика на приборной панели сигнальная лампа мигает или горит постоянно. Далее мы подробно остановимся на основных элементах отчетности.

Индикаторы «STOP» и неисправности электрики и электроники

При этом убедитесь, что маневры, выполняемые на дороге, безопасны. В будущем вам нужно будет обратиться за помощью в сервисный центр Nissan.

В случае неисправности электрической или электронной системы загорается соответствующий индикатор на комбинации. К тому же он может появиться как во время движения, так и после запуска двигателя Nissan Almera G15. В этом случае обратитесь за помощью к специалистам.

Вы можете редактировать дашборд

Лампочка неисправности тормозной системы

Панель приборов Nissan Almera G15 сигнализирует о неисправности тормозной системы в следующих случаях:

• Пониженный уровень тормозной жидкости в расширительном бачке главного цилиндра.
• Неисправности АБС.

Сигнальная лампа загорается также после того, как вы потянете за трос ручного тормоза. Если сигнальная лампа загорается при отпускании ручного тормоза, обратитесь к техническому специалисту. Лучше буксировать машину, чтобы не повредить.

Значок низкого давления масла Almera G15

В штатном режиме индикатор низкого давления масла в двигателе Almera G15 должен загореться после поворота ключа в замке зажигания в первое положение. После запуска силового агрегата лампочка должна погаснуть. Факт подтверждает исправность датчика давления моторного масла.

Если контрольная лампа низкого давления моторного масла на панели приборов загорается или мигает во время работы блока управления, остановите двигатель. В противном случае неизбежны серьезные отказы основных узлов ДВС. В дальнейшем обращайтесь к специалистам.

Индикатор перегрева двигателя

При включении зажигания на приборной панели Nissan Almera G15 загорается сигнальная лампа перегрева двигателя. После запуска двигатель должен остановиться. Если приборная панель подает указанный сигнал во время движения автомобиля, следует остановиться и дать двигателю поработать несколько минут на холостом ходу.

Если после этого индикатор на панели приборов не погаснет, необходимо остановить двигатель и дождаться его полного остывания. Далее проверяется уровень моторного масла и охлаждающей жидкости. Если причина не в снижении уровней, то вам следует обратиться к механикам.
