Съемник масляного фильтра: покупать, или сделать своими руками

Признаки неисправности

Шаровая опора на Ниве практически полностью состоит из металла. Но при нарушении целостности резинового пыльника внутрь вместе с пылью может попадать и вода. Это возможно даже при наличии маленьких трещин. В результате во время движения появляются посторонние шумы и скрипы. Это одни из первых признаков скорого износа шаровой опоры, по которым можно определить необходимость замены.

Новые шаровые опоры на Ниву Шевроле устанавливаются довольно просто, условно процедура может быть сделана в любом гараже на стандартном оборудовании. Единственной проблемой может стать необходимость специального инструмента – съемного ключа для шаровых опор.

Съемник может отличаться по внешнему виду, но принцип его действия одинаков во всех случаях. Работа производится в определенном порядке:

1. Автомобиль приподнимается при помощи домкрата или специального автоподъёмника.
2. Снимается переднее колесо
3. При помощи ключа на 22 отвинчивается крепежная гайка шарового пальца.
4. Под нижний рычаг устанавливается упор, затем при помощи ключа на 13 производиться откручивание гаек с корпуса детали.
5. Демонтируются болты из посадочных отверстий, затем поворотный кулак вместе с опорой рычага отводиться в сторону.
6. После этого понадобиться специальный съемник. Он устанавливается на шаровую, затем при помощи него палец впрессовывается из поворотного кулака.
7. После этого кулак отводиться в сторону, а шарнир выводиться из ступицы.

Если съемника нет в наличии, то не обязательно откладывать ремонт, можно вполне обойтись подручными средствами. Этого понадобиться монтировка и немного терпения, чтобы выбить палец из посадочного места.

После выполнения данных действий шаровая опора меняется на новую. Затем необходимо выполнить все действия в обратном порядке, чтобы установить детали на место и собрать автомобиль

При этом важно помнить, что замену шаровых необходимо производить одновременно с двух сторон. Они имеют одинаковый ресурс, и если одна из них вышла из строя, то у другой скорее всего тоже будет поврежден пыльник и будут сильные следы износа

Подробно об универсальном «крабе»

Съемник «краб» состоит из двух пластин, являющихся корпусом, и установленных между ними 3 захватов. На рабочей поверхности лап нанесены насечки, препятствующие их проскальзыванию по поверхности фильтра. Управление захватами производится посредством зажимного механизма, расположенного посередине корпуса краба и между поворотными креплениями лап.

Сам механизм, как и съемник в целом, приводится в действие специальным прилагаемым ключом – это одна из разновидностей конструкции – либо торцевым или накидным инструментом, под которые предусмотрен соответствующий наконечник, выходящий из корпуса. Схема работы с «крабом» идентична процессу откручивания фильтра съемником «чашка». Надо его сначала нацепить на торец очистителя. Именно в этой части работы «краб» принципиально отличается от чашки, что его и делает универсальным. В исходном положении лапы у него раздвинуты и способны охватить фильтр максимально допустимого для его конструкции диаметра.

Универсальный «краб» для съема фильтрующего элемента

После накидывания захватов на очиститель меньших размеров, приводят в действе зажимной механизм. В этом случае «краб» сможет захватить фильтр, диаметр которого соответствует минимально допустимому для конструкции съемника. После того, как лапы захватят очиститель, надо продолжать работать ключом, надетым на привод зажимного механизма. При этом будет происходить откручивание фильтра. Причем чем сильнее прикладываемое усилие, тем надежнее будет захват лап «краба» – проскальзывание исключено.

Съемник Краб

Такой съемник имеет необходимый диапазон настроек под различные размеры масляных фильтров. Он состоит из двух металлических пластин, круглой формы, между которыми заключено 3 зажима с лапками. На рабочей части лапок нанесен шершавый рисунок, чтобы исключить возможность проскальзывания и обеспечить максимальное зацепление с корпусом фильтра. Фиксация и зажим лапок осуществляется специальными регулировочными болтами.

Вначале, лапки съемника подгоняются под диаметр фильтра, и краб надевается на него. Напоминаем, что для достижения лучшего зацепления, стяните зажимы как можно туже. После этого, установите в квадратный паз устройства специальный ключ и открутите краб вместе с фильтром.

Процесс выворачивания фильтра полностью идентичен откручиванию фильтра при помощи съемника «чашка».

Главным недостатком краба является узкий диапазон регулирования. Это означает, что он имеет ограничения по большому и малому размеру масляных фильтров. Поэтому покупка такого съемника должна в будущем соответствовать размерам применяемых фильтров.

Тем не менее, есть и определенное достоинство съемника – это такая же возможность работы в узких пространствах, которые сильно ограничены элементами подкапотного отсека.

Единственный узкопрофильный съемник – чашка

Инструмент, который вызывает ассоциации с обычной кухонной чашкой, производится под конкретный экземпляр масляного фильтра. Отсюда, вероятность ошибиться при покупке значительно возрастает.

Благодаря своим конструктивным особенностям с чашкой без проблем удастся открутить очиститель даже из самой неудобной позиции. Ее одевают на ребристый корпус фильтра, заметьте: грани, расположенные во внутренней окружности ключа должны совпадать с ребрами фильтра.

Далее, коротко рассмотрим каждый из семи универсальных съемников и удостоверимся на самом деле ли они такие, какими их афишируют.

ПОДРОБНОСТИ: Как устроен карданный вал. Замена своими руками

Назначение съемника

Согласно руководству по эксплуатации авто, проблем, как открутить масляный фильтр самостоятельно, не может возникнуть в принципе:

1. при замене масла устанавливается новый фильтр;
2. уплотнительную резину нужно смазать литолом;
3. закрутить расходный элемент от руки;
4. затянуть на 1/3 оборота с небольшим усилием.

В этом случае резиновое уплотнительное кольцо не прикипает к отливу корпуса ДВС, демонтируется фильтр без съемника руками. В случае сильного загрязнения корпуса используется кусок наждачной бумаги – рука не проскальзывает, абразивный материал обеспечивает надежное сцепление ладони с корпусом фильтра.

Кусок наждачной бумаги для откручивания масляного фильтра

Указанные требования часто нарушаются самими пользователями:

• отсутствует смазка резинового кольца, при высоком давлении и температуре оно теряет эластичность, прилипает к корпусу фильтра и посадочной поверхности двигателя;
• непонятно для каких целей автовладелец затягивает резьбу двумя руками, перетягивая ее и расплющивая резиновое уплотнение.

Даже в этом случае можно попробовать обойтись без съемника:

1. обстучать ободок по кругу со стороны уплотнительного кольца, чтобы обеспечить его подвижность относительно корпуса фильтра или отлива проточки посадочной поверхности;
2. пробить резиновое уплотнение узкой отверткой, отделив его со стороны отлива.

Обстукивание ободка по кругу

Во всех остальных случаях приходится использовать специальные приспособления для скручивания этого расходного элемента. Поскольку доступ к фильтру затруднен, а его наружный размер отличается на разных машинах, вопрос, какой из съемников лучше, в принципе не имеет смысла по следующим причинам:

• существуют съемники «под ключ» или головку и с собственными рукоятками;
• некоторые инструменты изготовлены под конкретный диаметр фильтра;
• другие съемники имеют переставляемые захватные устройства нескольких типоразмеров;
• универсальные раздвижные приспособления подходят для любых фильтров легковых авто.

Назначение съемника маслофильтра

Для покупки или самостоятельного изготовления конкретной модели съемника следует ознакомиться с конструкцией каждого из них.

Съемник чашечный (торцевой)

Съемник масляного фильтра “чашка” относится к узкоспециализированным инструментам. Этот факт вызван тем, что каждый такой инструмент предназначен для откручивания фильтра какого-то одного диаметра. Соответственно, такой съемник невозможно использовать в разных ситуациях, он предназначен для работы лишь с фильтром одного диаметра и конструкции.

Съемники “чашка” представляют собой конструкцию, имеющую несколько (8, 12, 14, 15, 30) граней. С обратной стороны колпачка имеется квадратное углубление для универсального посадочного ключа. Некоторые производители выпускают “чашки” с шестигранным донцем. Это позволяет использовать в работе также накидной ключ, который в этом случае идет в комплекте.

При покупке торцевого съемника обращайте внимание не только на диаметр колпачка и количество граней, но и размер углубления для посадочного ключа (⅜, ½ и так далее). Съемник масляного фильтра «чашка» (торцевой). Съемник масляного фильтра «чашка» (торцевой)

Съемник масляного фильтра «чашка» (торцевой)

Как правило, съемники масляного фильтра типа “чашка” продаются целыми наборами, в специальных чемоданчиках, где по номерам разложены ключи различных диаметров. Такой набор съемников масляных фильтров идеально подходят для использования в автомастерских. Зачастую в наборы входят не только торцевые съемники, но и другие их виды — клещи, ленточные и прочие. Покупка набора позволит вам значительно сэкономить деньги, если вы пользуетесь инструментом постоянно. Например, купить хороший набор с 15-30 “чашками” и соответствующими ключами вы можете приблизительно за 3-7 тыс. рублей. В то время, как отдельный съемник вы сможете купить за 300-800 рублей.

Основное преимущество съемника масляного фильтра чашка заключается в удобстве его эксплуатации. Правильно подобранный инструмент никогда не проскальзывает, что порой может случиться с другими видами съемников. Кроме этого, “чашка” позволяет эксплуатировать ее в труднодоступных местах благодаря своей компактности.

Съемник масляного фильтра. Как сделать самому.

На примере автомобиля «Рено Логан» показано, как изготовить простой и удобный съемник для откручивания масляного фильтра в труднодоступном месте, а также порядок замены масла.

На автомобиле «Рено Логан» масляный фильтр находится на передней части двигателя в углублении, напротив которого расположен генератор.

Можно конечно поступить простым способом, пробить фильтр сбоку отверткой и открутить. Например, как показано на фото ниже. Но при этом двигатель будет залит маслом, что не всем нравится.

Можно использовать съемник масляных фильтров от старых моделей автомобилей, у которых доступ к фильтру достаточно свободный. Но для этого в данной модели автомобиля придется снимать защитный кожух выпускных коллекторов.

Кстати, чтобы на теплом двигателе открутить гайки, удерживающие кожух, их целесообразно немного охладить мокрой тряпкой. Открутится гораздо легче.

Можно приобрести съемник масляного фильтра подходящей конструкции, но для этого тоже не всегда есть возможность. Один из вариантов выглядит так:

В упаковке естественно один съемник, просто он показан с двух сторон. Да, и еще, на упаковке ошибка, его диаметр не 46 мм а 76 мм. Об этом указано на многих форумах. Такой съемник жестко привязан к размерам и конструкции фильтра и если они немного отличаются, съемник не подойдет.

Универсальный съемник для фильтров диаметром от 62 до 102 мм по вполне приемлемой цене можно купить здесь. Выглядит он так:

Просмотрев в интернете различные варианты самодельных съемников масляных фильтров, я пришел к идее сделать свою конструкцию. Она не требует дефицитных материалов и достаточно проста в изготовлении. Понадобится металлическая полоска шириной от 20 до 50 мм, длиной около 250 мм и толщиной около 1 мм. Края полоски нужно загнуть и приварить под углом две рукоятки из прутка около 10 мм диаметром и 20 мм длиной. Если нет сварки, можно рукоятки прикрепить винтами, предварительно сделав в прутках прорези ножовкой по металлу или немного расплющить молотком на краях, которые будут крепиться к полоске. Вот и все. Для того, чтобы устранить проскальзывание по корпусу фильтра, полоску следует обмотать резиной, например, от старой камеры. Готовый съемник выглядит так:

Одевается на фильтр так:

Пользоваться очень удобно. Фильтр не проворачивается и не царапается. Вот как выглядит в работе.

Ну и поскольку в статье затронута тема замены масла, приведу информацию для тех, кто сам решил впервые поменять масло на автомобиле «Рено Логан» двигатель К7М.

Масло сливать с прогретого двигателя. Сливная пробка снизу. В поддоне есть отверстие, поддон снимать не надо. Пробку откручивать квадратом на 8мм. Затянуто очень сильно. Квадрат на 8мм должен быть прочным, иначе перекрутится. Откручивать против часовой стрелки. Сливать масло удобно в старую канистру от масла в которой сбоку прорезано большое отверстие. Канистра на боку. Затем из этой канистры удобно слить отработанное масло в бочку, открутив пробку ее горловины. Далее сверху открутить заливную крышку и дать время полностью вылиться маслу. После слива масла под масляный фильтр подложить тряпку и сорвав съемником открутить его руками. Тряпка под фильтром не даст маслу пролиться на двигатель. Мне на СТО меняли так, что ремни были в масле. Это происходит потом, когда пролитое масло разбрызгивается потоком воздуха при движении и работе вентилятора. Закрутить сливную пробку, хорошо затянуть. Налить в масляный фильтр масло, смазать резиновую прокладку фильтра этим же маслом и быстро его закрутить на место. Затянуть от руки, но хорошо

Если проскальзывает, то затяните съемником, но осторожно, не перетягивайте. Некоторые специалисты рекомендуют только смазывать резиновую прокладку фильтра, но не заливать масло в фильтр

Залить в заливную горловину 3 литра масла

Дать постоять несколько минут и проверить уровень щупом. Машина должна быть на ровной горизонтальной площадке. Уровень масла на щупе чуть выше середины между метками. Нельзя заливать выше верхней отметки, может продавить сальники. Если перелили, можно через отверстие масляного щупа убрать лишнее большим шприцом с длинным кембриком плотно надетым на шприц вместо иглы.

Материал статьи продублирован на видео:

Самодельный ключ для снятия масляного фильтра

Когда меняем масло в автомобиле, обязательно меняем и масляной фильтр, но чтобы его открутить нужно изготовить простой ключ своими руками, который с лёгкостью бы откручивал его. Можно конечно не замарачиваться, а просто пойти в магазин и купить, но это не наше направление, мы будем делать конечно сами.

Итак рассмотрим три способа изготовления этого ключа.

1 способ: Делаем из цепи ДВС Ваз 2106

Описывать особо тут нечего я думаю, что и так понятно из фотографий. Отрезаем кусок цепи размером чуть больше фильтра и привариваем его к круглой или другой болванки. Я приваривал к круглой, потом приварил ещё гайку, чтобы вкручивать рычаг. И ещё на всякий случай обточил на конце грани, сделав её под ключ. То есть теперь можно откручивать двумя способами, какой будет удобней. И закручивать тоже.

2 способ;

К кольцу привариваем гайку с болтом насквозь и ручку. Одеваем кольцо на фильтр, закручиваем болт и откручиваем спокойно масляной фильтр. Просто и удобно.

3 способ; Ну и последний, немного трудоёмкий по сравнению к верхним способам, но может кто именно этот способ посчитает для себя самым лучшим. Итак;

Находим болванку или шестигранник, он как раз подходит под ключ на 17 или 19. Отрезаем сантиметров 15, потом посередине болгаркой делаем прорез (сантиметров 5-6)

Сверлим два-три отверстия, диаметр 5.5 сантиметра, чтобы потом нарезать в них резьбу М6

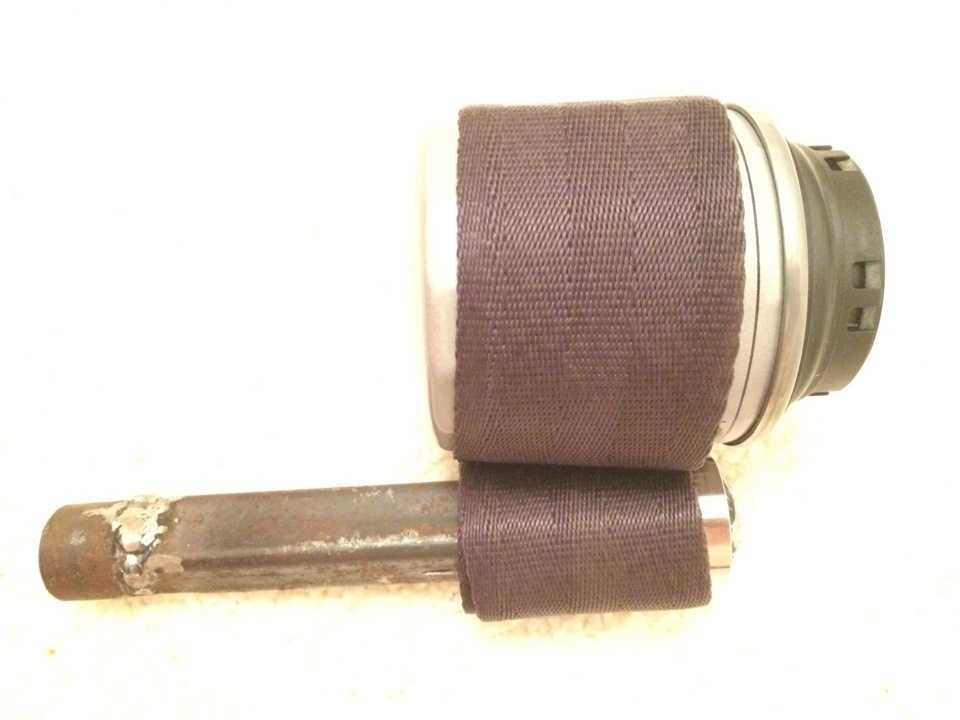

Потом берём какой-либо ремень, в моём случаи я брал от ремня безопасности, отрезаем кусок длинной 50-55 сантиметров. Складываем его в двойку и вставляем в прорезь заготовки.

Затем нагреваем гвоздь или шило и прожигаем в ремне отверстия совмещённые с отверстиями в заготовке. Потом берём молоток и немного сплющиваем заготовку, тем самым зажимая ремень. Вкручиваем три болта и ключ готов.

Накидываем ремень на масляной фильтр и наматываем ремень на шестигранник, потом берём ключ и докручиваем ключом, пока фильтр не открутиться.Также всё делаем и при затяжки фильтра, только наматывать ремень надо в другую сторону.

Как открутить масляный фильтр без ключа

Делаем съемник масляного фильтра своими руками. зачем платить? все можно сделать самому Отвинтить посредством специального заводского ключа несложно, однако данный инструмент есть не у каждого автовладельца. Впрочем, изготовить ключ возможно и собственноручно. Для этого потребуются:

Видео: Съемник масляного фильтра своими руками (без сварки)

• часть старой цепи от велосипеда;
• маленький кусок трубы из металла (длиной 10-15 сантиметров);
• большой гвоздь (100-120 миллиметров) либо кусок проволоки большой толщины;
• электродрель со сверлом по металлу (диаметром 5-7 миллиметров).

Инструмент изготавливается достаточно простым образом. В трубе на расстоянии двух-трех сантиметров от края просверливается отверстие, в которое можно насквозь просунуть гвоздь, штырь или что-то подобное. Цепь велосипеда складывается вдвое, засовывается в трубу так, чтобы созданная петля примерно соответствовала размеру маслофильтра. Посредством гвоздя цепь закрепляется в трубе на необходимую длину.

Получившийся инструмент нужно накинуть на фильтр и надавить им на трубу, как на рычаг (в левую сторону). Это позволит без проблем отвинтить фильтрующий элемент. Подобный ключ считается универсальным инструментом, подходящим для любых разновидностей фильтрующего элемента . Обусловлено это возможностью регулирования размера петли.

2. Второй метод заключается в демонтаже масляного фильтра посредством кожаного ремня либо веревки.

Сам по себе метод прост в реализации, является имитацией действия особого ключа, процедура изготовления которого описана выше. Возьмите ремень большой ширины (кожаный либо из кожзама) или веревку. Изготовьте петлю, затяните ее на фильтре в левую сторону. Затем резко, мощным рывком поверните снимаемое устройство. Если ремень/веревка проскальзывает, положите в петлю наждачку и попробуйте снова.

3. Третий метод аналогичен предыдущему, однако вместо веревки и ремня применяется ремень генератора машины ВАЗ. Он недорогой, не скользит, его удобно использовать. Ремень надевается петлей и затягивается. В петлю просовывается отвертка/пруток/напильник. После этого выполняется поворот в левую сторону. Вместо ремня возможно применять часть бельевой веревки.

4. Если пространства достаточно, можете использовать специальный газовый ключ. После захвата корпуса ключом его несложно отвинтить. Длинные рукояти газового ключа послужат рычагом. Это существенно упростит отвинчивание.

5. Применение отвертки. Подобный метод использует множество автомобилистов, у которых нет ключа и других инструментов. Суть способа заключается в полном пробивании фильтра отверткой. После этого отвертка применяется в качестве рычага для откручивания фильтрующего устройства. Желательно использовать инструмент большой длины и толщины. Не забывайте, что из корпуса после пробивания потечет смазка.

Пробивание должно быть сквозным. В противном случае при отвинчивании произойдёт разрыв корпуса фильтрующего элемента. Определенные автомобилисты советуют не делать сквозного пробивания, а забивать отвертку молотком в область крепления. Делать так небезопасно, ведь при случайном соскакивании отвертка может повредить детали мотора. Будьте осторожны, масляная жидкость может быть сильно нагрета.

6. Этот метод подойдет в том случае, если ни один из вышеперечисленных способов вам не помог. Поставьте на фильтрующем устройстве метку. Расположите на ней зубило либо отвертку, сбейте фильтр посредством молотка (бейте отмашисто). После выполнения подобной процедуры фильтрующее устройство можно без труда снять вручную. Недостаток заключается в том, что можно задеть моторный блок зубилом. Поэтому лучше всего применять отвертку. Кроме того, можно испачкаться при использовании данного метода.

Печать

Как и чем это можно сделать?

Съемник шруса: разновидности и способ самостоятельно изготовления

Предлагаем ознакомиться с основными способами, которые позволят демонтировать фильтрующее устройство своими руками.

Пользователь Андрей Флорида в своем видео рассказал, как заменять масляный фильтр и какие есть варианты его демонтажа.

Можно ли выкрутить руками?

Для демонтажа фильтрующего устройства есть специальные приспособления. Но открутить его можно также и своими руками. Если прикипание устройства сильное, для демонтажа потребуется инструмент или подручные приспособления.

Специальный ключ

Для откручивания можно использовать спецключ. Это действенный способ, но для его реализации потребуется приобрести инструмент. В продаже найдете несколько вариантов ключей:

• цепной;
• зажимной инструмент;
• ленточный;
• винтовой съемник.

Как правильно пользоваться?

Для откручивания цепным или другим спецключом зацепите фильтрующее устройство инструментом, надежно зафиксируйте его и демонтируйте путем проворачивания против часовой стрелки.

Веревка (ремень) и отвертка

Для снятия устройства при отсутствии инструмента воспользуйтесь ремнем либо веревкой с отверткой:

1. Отверткой пробивается корпус фильтрующего устройства, в результате чего инструмент используется в качестве рычага. При использовании отвертки пробивать элемент надо насквозь, так крутить будет более эффективно.
2. При использовании ремня или веревки метод демонтажа имитирует применение спецключа. Ремешок должен быть широким и выполнен из кожи либо кожзама. Делается петля, после чего она затягивается на самом устройстве против часовой стрелки. Для быстрого демонтажа резко дерните веревку или ремень. Процесс удаления может вызвать сложности из-за проскальзывания ремешка. Тогда в саму петлю вставьте кусочек наждачки и выполните описанные действия еще раз.

Молоток и длинная отвертка

Этот способ отвернуть деталь аналогичен методу с отверткой. Его реализация актуальна, если вы проткнули фильтр, но не смогли сдвинуть его с места. Тогда демонтаж устройства возможен путем воздействия усилия от ударов молотком на ручку отвертки.

Молоток и зубило

Если эти методы демонтажа не помогли либо корпус фильтрующего устройства поврежден, то вместо отвертки воспользуйтесь зубилом. На детали сделайте небольшую насечку, в которую упрется зубило. По инструменту начинаем бить молотком. Обычно это помогает быстро открутить фильтр.

Самодельный инструмент

Поменять фильтр и демонтировать устройство можно самодельным съемником. Принцип работы такого инструмента идентичен спецключу.

О самостоятельном изготовлении инструмента для демонтажа узнаете из видео. Материал снят и обнародован каналом kv3st.

Такой девайс надо соорудить самостоятельно:

1. Потребуется велосипедная цепь, вернее, ее отрезок. При демонтаже фильтра в автомобилях отечественного производства ВАЗ оптимальный размер цепи составляет 30 звеньев.
2. Цепь соединяется в кольцо, для фиксации применяется замок либо клепка.
3. Понадобится ненужная головка от торцевого ключа на 19 либо 22. Надо сделать в ней пропил, соответствующий размерам велосипедной цепи.
4. Установите в присоединительное квадратное отверстие на головке удлинитель. Используйте шило либо ключ трещотку. Для надежной фиксации диаметр удлинителя должен быть равен размеру отверстия.
5. Открутите фильтрующее устройство вращением против часовой стрелки.

Применение этого метода актуально при наличии свободного пространства вокруг устройства. Зацепите инструментом корпус масляного фильтра и воспользуйтесь его ручками как рычагом. Действуйте аккуратно, чтобы не повредить другие компоненты силового агрегата. Будьте осторожны, поскольку при демонтаже из фильтра выйдет немного масла.

Как пользоваться универсальным гаечным ключом и что он может

Величину захвата самодельного ключа можно выбирать, накидывая на хвост винта то звено цепи, которое обеспечивает необходимый размер петли захвата.

Вот так петля получилась довольно большой.

Если за хвостик винта зацепить другое звено, то петля может быть поменьше.

Что же касается возможностей, то для нашего инструмента они практически безграничны. Например, им можно без труда открыть упирающуюся пробку пластиковой бутылки.

Нашим ключом можно совершенно свободно сорвать совершенно круглую приржавевшую к дачному крану старую насадку.

Сделанный таким образом универсальный гаечный ключ позволит вывернуть заржавевший болт любого размера.

Нашему инструменту по силам открутить, казалось бы, намертво прикипевшую головку старого крана.

Итак, мы видим, что запросто изготовленный универсальный гаечный ключ практически всесилен. Нравится такая штуковина? Хотите вознести нам хвалу за то, что мы вам напомнили о существовании достаточно давно известной самоделки или этот инструмент вам кажется ненужным и у вас есть желание поругать нас? Смело жмите вот сюда, пишите о своих впечатлениях, и ваше мнение будет увековечено на просторах интернета.

Съемник масляного фильтра от производителя «Автодело»

В каталоге производителя 23 модели с различным принципом действия. А специалистов автосервисов и станций техобслуживания наверняка заинтересуют наборы профессионального инструмента, которые тоже имеются в ассортименте «Автодела».

Описание и характеристика

Съемник масляного фильтра «Автодело» используют для демонтажа и установки фильтров D 35-150 мм. Инструменты этой российской торговой марки производят в Китае.

Особенности

Профессиональное приспособление отличается:

• эргономичной конструкцией;
• износостойкостью;
• надежностью;
• длительным сроком использования.

При производстве ключей используется инструментальная сталь высшего качества.

Как применять

Чтобы открутить прикипевший фильтр быстро и без особых физических затрат, необходимо воспользоваться специальным съемником. Конкретный перечень действий зависит от вида ключа. Перед началом работ необходимо подготовить дополнительный инструмент (вороток с присоединительным квадратом, гаечный ключ и т. д.).

Съемник масляного фильтра: покупать, или сделать своими руками

После окончания гарантийного срока, большинство водителей переходят на самостоятельное обслуживание автомобилей. Замена масла не представляет особой сложности, за исключением извлечения масляного фильтра. На сервисных станциях применяют специальный съемник, который можно приобрести в автомагазинах.

Приспособление может быть универсальным, либо рассчитано на определенные модели фильтрующих картриджей. Но раз вы решили сэкономить на техническом обслуживании, зачем покупать лишние инструменты? Можно изготовить съемник масляного фильтра своими руками. Тем более, что пользоваться им приходится от силы 1 раз в год.

Зачем вообще нужен съемник?

Если имеется нормальный доступ, открутить масляный фильтр можно руками.

Но такое удобное расположение есть далеко не в каждом автомобиле. Кроме того, фильтрующий картридж обычно покрыт масляно-пылевым налетом, и проскальзывает в руке.

Посадочное место (резьбовой фланец) при работе двигателя подвержено температурным нагрузкам. Слой масла закоксовывается, и превращается в клей-герметик. При откручивании фильтра рука может соскользнуть, и вы получите травму.

К тому же работа проводится в узком пространстве, не всегда возможен визуальный контроль. Для уверенного захвата корпуса фильтра, придуман специальный инструмент, который позволяет приложить достаточное усилие.

Накидной жесткий съемник (чашка)

Выполнен в виде торцевой головки большого диаметра, с посадочным местом под рукоятку с квадратом. Съемник чашка повторяет форму масляного фильтра поэтому не повреждает корпус, но подходит только к определенным моделям, совместимость зависит от размеров корпуса фильтра.

Съемник типа «краб»

Представляет собой планшайбу с шестеренчатым механизмом. Г- образные рычаги синхронно поворачиваются к центру, обеспечивая плотный захват корпуса масляного фильтра. Приспособление универсальное, но при работе повреждает лакокрасочное покрытие картриджа.

Обжимной съемник ленточный

Охватывает цилиндр с помощью стальной ленты. Механизм затяжки бывает рычажным или винтовым. С помощью такого съемника можно открутить любой фильтр, но у приспособления есть серьезный недостаток: фрикционных свойств ленты недостаточно, чтобы сдвинуть с прикипевшей резьбы сильно зажатый фильтрующий картридж.

Обжимной съемник жесткий

Инструмент накидного типа, охват масляного фильтра производится сегментными зубчатыми зажимами. Имеет ограничения по рабочему диаметру.

Цепной съемник масляного фильтра

Работает по принципу ленточного, но в качестве фиксирующего элемента используется цепь. Инструмент универсальный: регулируя длину цепи, можно снять фильтр любого диаметра.

Ременной съемник

Ремень переменной длины обжимается вокруг масляного фильтра с помощью зубчатого рычага. Абсолютно универсальный съемник, с хорошими фрикционными свойствами. Ограничение только по усилию (зависит от прочности ремня).

Простой съемник для масляного фильтра своими руками

Самая доступная конструкция для самостоятельного изготовления – съемник из ремня. Это может быть старый кожаный брючной ремень, или ручейковый с навесного оборудования двигателя. Скорее всего, универсальный инструмент вам не понадобится, поэтому чертеж рисуем после замеров диаметра масляного фильтра.

Рукоять – рычаг изготавливается из твердого дерева, текстолита или металла. Главное – правильно рассчитать упорно-натяжную поверхность. Рычаг должен затягивать ремень и служить опорой при повороте фильтра.

Еще более простой вариант изготавливается из широкого кожаного ремня. В середине делается продольная просечка. Ремень складывается пополам вокруг шпильки – прута диаметром 6-10 мм.

Ремень оборачивается вокруг фильтра, в просечку вставляется рычаг: мощная отвертка или монтировка. Приложив усилие к рычагу в направлении вращения, вы одновременно затягиваете ремень.  Простой ременной съемник можно изготовить своими руками из нейлоновой киперной ленты (или парашютной стропы). Берем квадратную профтрубу, прорезаем на одном конце паз для ленты. Вставляем ленту, фиксируем стельным кольцом (отпиливаем кусочек круглой трубы).

Делаем съемник своими руками

Попытаемся изготовить собственными руками ременной съемный инструмент. Получим универсальный ключ для отвинчивания масляного фильтра от двигателя.

Для работы понадобится металлическая заготовка с шестью гранями.

Берут металлический кусок под ключ на 17. Отпиливают от заготовки прут длинной 15 см. То есть размер, который лучше всего подходит для демонтажа масляного фильтра от двигателя автомашины. Длину заготовки, иные метрические параметры, адаптируют под личный автомобиль. В этом случае получают универсальный ключ для последующей работы.

Стержневой элемент

Металлическую заготовку закрепляют в слесарных тисках, делают продольный прорез длинной 6 см. Это максимальный параметр. Ширина пропила — 0.5 см. Пропиленную заготовку подвергают наждачной обработке: удаляют заусеницы, нивелируют ненужные заостренные грани. Словом, заготовку превращают в главный элемент съёмника, являющегося стержневым в самодельной конструкции.

Метчиком отмечают точки сквозного сверления на вырезанном участке заготовки. Расстояние между точками должно быть не больше 0,5 см. Нарезают с одной стороны резьбу в проделанных отверстиях с целью дальнейшего укрепления конструктивного съёмного узла.

Используют старый ремень безопасности

Для последующей операции ищут фрагмент использованного автомобильного ремня безопасности, длинной, соответствующей диаметру кожуха масляного очистителя. Оптимальной длиной лоскута считают 50 см. Отрезанные концы оплавляют паяльной лампой, чтобы лоскут не распускался при эксплуатации. Ведь он активный элемент при отделении маслянного насоса от двигателя. Сложенный концами ремень, втискают в пропил. В результате получают зафиксированную петлю. Дырки на ремне не пробивают гвоздем, а прожигают, поскольку опаленные нитки не будут пушиться во время использования устройства.

Заключительным моментом в создании своими руками приспособления, предназначенного для снятия с двигателя фильтрующего элемента, будет закрепление петлевого материала в прорези шестигранника. Его кладут на наковальню, сжимают пропиленные стороны ударом молотка. После подгонки сторон устройства усиливают сжатие болтами. Материал, закрепленный между двумя сторонами, фиксируется в нужной для работы позиции.

Снятие масляного фильтра

Самодельный ключ, для снятия фильтрующего моторное масло двигателя элемента, готов к использованию. Изготовленными своими руками приспособлениями удобно и надежно пользоваться.

Алгоритм действий следующий:

• Петлю накидывают на кожух масляного фильтра;
• После производят наматывающее действие на шестигранник;
• В момент полного наматывания фрагмента на шестигранник против часовых стрелок, происходит максимальное удержание кожуха масляного узла. Остается взять ключ на 17, наложить на шестигранный металл, начать отворачивать фильтр.
