Volkswagen passat

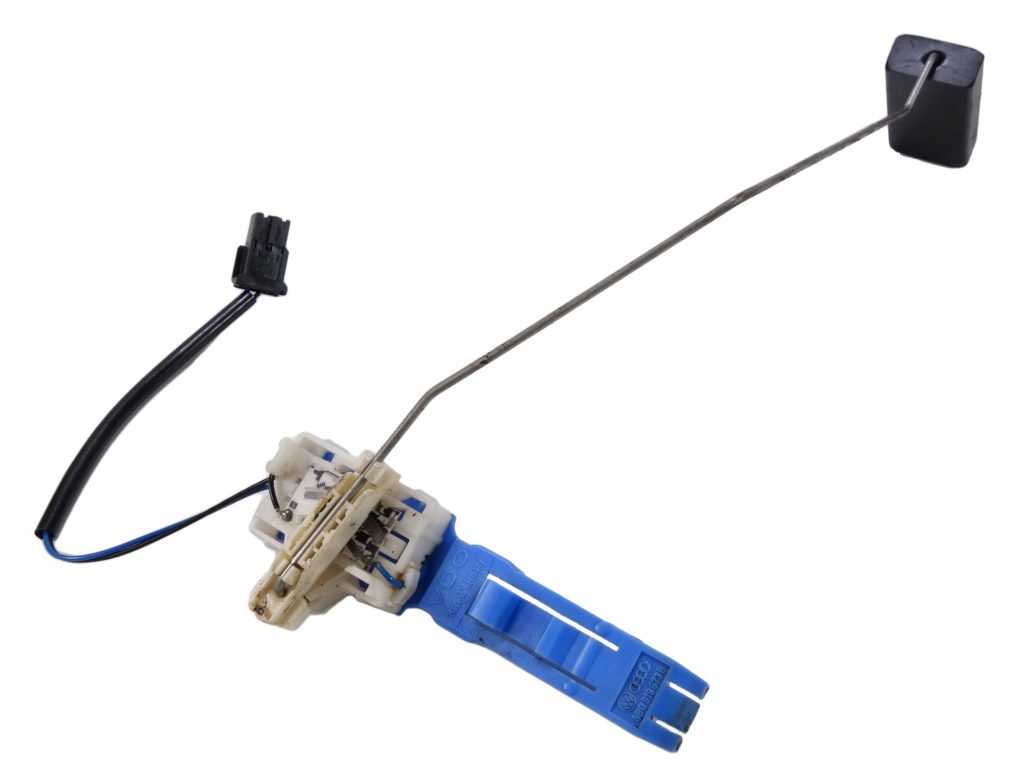

Датчик уровня топлива

Объем топлива в баке определяет специальное устройство. Уровень бензина или солярки, дизтоплива определяет датчик. датчик имеет напыление в виде реостата на плате, по которым скользят лапки и показывается уровень топлива выводимый на приборную панель.

Детали датчика подвержены окислению. Использование производителем поплавков из защитных от коррозии материалов, продлевает срок эксплуатации устройства. Поломка обнаруживается несоответствием показателей на панели и фактическим наличием топлива в баке.

Расположение

Располагается устройство в баке для подачи топлива. Уровень показывается на приборной панели в салоне автомобиля. Низкая погрешность обеспечивается отсутствием движущихся элементов.

Признаки неисправности

• Не работает шакала уровня топлива;
• Шкала показывает неправильные показания.

Как проверить натяжитель ремня ГРМ на «Пассат Б5»

Ремень ГРМ должен быть всегда хорошо натянут для правильной передачи крутящего момента с коленвала на распредвал. Для этого в конструкции предусмотрен натяжитель. Это расходник, который меняют с каждой новой установкой ремня. Правильное натяжение предохраняет генератор и водяной насос от перенапряжения и преждевременного износа.

На форумах автолюбители выкладывают фотоотчеты о том, какие проблемы находят, когда проверяют натяжитель Volkswagen Passat B5:

• Из модуля капает ржавчина, на корпусе, рычаге или кронштейне появились трещины.
• Износились подшипники натяжителя. Проверяют так: выключают двигатель, снимают натяжитель, прокручивают вручную. Если обнаруживают характерный шум либо люфт, механизм меняют в сборе.
• Ослабла пружина. Как обнаруживают: натяжитель взводят спецключом и отводят в заднее положение (в противоположную сторону). Далее фиксируют штифтом, надевают ремень и вытаскивают фиксатор. Должно произойти автоматическое натяжение. Если этого не случилось, то ослабла пружина. Натяжитель меняют полностью.

Скрип и треск в узле при неисправных подшипниках – повод проверить натяжитель и, возможно, поменять его.

Установка нового ремня ГРМ

1. В новом комплекте у нас ремень ГРМ. Натяжной ролик и гайка ролика.

1. На натяжном ролике имеется стрелочный индикатор правильной натяжки. Когда мы натянем ремень стрелка встанет напротив метки.

1. Проверяем совпадение всех меток. Устанавливаем на место натяжной ролик таким образом, чтобы загиб на корпусе попал в место установки технологической заглушки на ГБЦ. Одеваем новый ремень ГРМ сначала на зубчатый шкив коленвала, помпу, шкив распрелвала и натяжной ролик. Гайку крепления ролика не затягиваем.

1. Натягиваем ремень ГРМ, обязательно по направлению, указанному на натяжном ролике. Здесь нам поможет съемник стопорных колец.

1. Натягиваем ремень ГРМ до того момента как стрелка на ролике встанет напротив метки, затягиваем гайку крепления.

1. Проворачиваем коленвал два оборота и еще раз проверяем совпадение всех меток и натяжку ремня ГРМ. Если все совпало, сборку проводим в обратной последовательности.

Как я и обещал все очень просто, если бы не надо было снимать бампер и телевизор процедура замены ремня ГРМ на данном авто заняла бы минут 30, а так уйдет часа два с половиной.

Удачи на дорогах. Ни гвоздя, ни жезла!

Трансмиссия

Моторы работают в паре, как с механической, так и автоматической коробкой передач.

Механические коробки передач устанавливались 4-х типов. 5-ти ступенчатая 012/01W применялась со всеми бензиновыми двигателями и дизельным 1,9 TDI 100 л.с.

5-ти ступенчатая 01А устанавливалась на полноприводные модели с бензиновыми 2,0, 2,3 и 2,8 л.

5-ти и 6-ступенчатая 01Е: для полноприводных Passat B5 с турбодизельными 1,9 TDI 130 л.с. и 2,5 TDI в 5-ти ступенчатом исполнении, 6-ти ступенчатая для дизельных 1,9 TDI от 130 л.с. и 2,5 TDI.

К 220 — 240 тыс. км могут появиться ощутимые резкие удары при включении передач или торможении двигателем. Причина — люфт между внутренним ШРУС-ом и валом привода.

К 250 — 300 тыс. км под замену попадают выжимной подшипник и маховик (12 — 25 тыс. рублей).

2-х массовый маховик быстрей «выходит» на дизелях из-за огромного крутящего момента и длительной езды на низких оборотах, близких к холостому ходу. В этих режимах крутильные колебания у вращающегося коленчатого вала очень высоки, что приводит к ускоренной поломке пружин 2-х массового маховика (39 — 45 тыс. рублей).

При пробеге более 300 000 км износ игольчатого подшипника первичного вала станет причиной плохого включения передач.

Автоматические коробки устанавливались 2-х типов: классическая 4-х ступенчатая 01N и 5-ти ступенчатая 01V с возможность ручного переключения передач «типтроник».

Среди возможных неисправностей — перегрев масла из-за отказа маслонасоса коробки (после 260 000 км) и, как следствие, выход из строя гидротрансформатора.

К этому пробегу нередко возникают проблемы из-за износа фрикционов, а также выхода из строя блока клапанов и регулятора давления. В этом случае может помочь промывка «гидроплиты».

Перегрев масла вызывает перебои в работе коробки. При появлении первых признаков, необходимо прочистить радиатор двигателя, в котором охлаждается и масло АКПП. Часто после этой процедуры и замены масла в коробке, проблемы уходят.

Подушки коробки «прослужат» до 200 — 240 тыс. км. Вскоре начинают «течь» сальники коробки. При этом пробеге возможен выход из строя и ЭБУ АКПП.

Очень важно следить за состоянием масла и фильтра в коробке, особенно после 250 000 км. Повышение температуры масла может вызвать оплавление проводки в коробке, засорение каналов продуктами плавления, что приведет к масляному голоданию и выходу из строя фрикционов и маслонасоса

Некоторые владельцы после 220 000 км столкнулись с растрескиванием корпуса коробки и металлических опор на подушках.

Скачивание книги

После успешного прохождения платежа (любым способом) и возврата в магазин KrutilVertel с сайта платежной системы Вы попадаете на страницу успешной оплаты:

Купленная Вами книга будет находиться в Вашем личном кабинете, откуда ее всегда можно будет скачать.

Обратите внимание, что после совершения оплаты, Вам необходимо вернуться обратно с сайта платежной системы на сайт KrutilVertel. В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом — мы вышлем Вам письмо в котором будет указан доступ для скачивания книги

В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом — мы вышлем Вам письмо в котором будет указан доступ для скачивания книги.

Американцы

Привезённые из Америки Passat B6 кардинально не отличаются, но определённые признаки есть:

• кнопки управления замками на всех дверях у американцев, у Европы только на водительской;
• нет задней противотуманной фары и красные поворотники;
• заводской люк бывает только у Америки;
• отличается задний бампер;
• приборная панель в милях;
• более мягкая подвеска (не доказано, у каждого своё понятие о “мягкости”);
• американский VIN-номер кузова начинается с WVWEK или WVWАК;
• 3.6 литровым бензиновым двигателем Passat B6 комплектовали только на рынке штатов.

Сами по себе автомобили из США неплохие. Но наши “делки” часто выбирают машины битые и утопленные, по бросовой цене. Поэтому “неевропейские” Пассаты нужно более тщательно диагностировать насчёт “битости” и неуловимых “глюков” электрики.

Тормоза, рулевое управление и электрика

В этих узлах возможны проблемы более электрические, чем механические. Надпись о неисправности рулевой колонки на приборной панели означает, что вышел из строя блок блокировки ELV. Если запастись храбростью, паяльником и “выкурить” пол-интернета, то можно устранить самостоятельно. На сервисе за такой ремонт возьмут до 500$, а “официалы” меняют всю рулевую колонку в сборе.

Электронный ручник в Passat B6 также “грешит” выходом из строя электронной части. Может выйти из строя недорогая (от 5$) салонная кнопка включения или электроприводы в суппортах (от 30$ за штуку).

Потенциально возможны проблемы с рулевой рейкой. Вероятность во многом зависит от поколения рейки. Их было как минимум три. В первые годы выпуска часто возникали гарантийные случаи в связи с сильным стуком рулевой уже через 40-50 тыс. км. Поэтому её постоянно дорабатывали. По этой причине хорошо освоен ремонт рейки даже в гаражных условиях.

Какой комплект приобрести

Ремкомплект ГРМ владельцы авто приобретают исходя из модели и кода двигателя, даты выпуска.

Бензиновые моторы:

• 6 л, коды ADR, AHL – 2000-2005 гг.
• 8 л, коды ADR, AWT – 2000-2005 гг.
• 8Т, код AEB – 2001-2005 гг.
• 2.0 л, код AZM – 2000-2005 гг.
• 3 л, код AGZ – 2003-2005 гг.
• 8 30V, код ACK/ALG – 2000-2005 гг.
• 8 л, коды AMX, BBG – 2000-2005 гг.

Двигатели disel– модель 1.9 ТДИ, коды ANU, AHH, AFN, AWX, AVF и AVB, AWX – 2000-2005 гг.

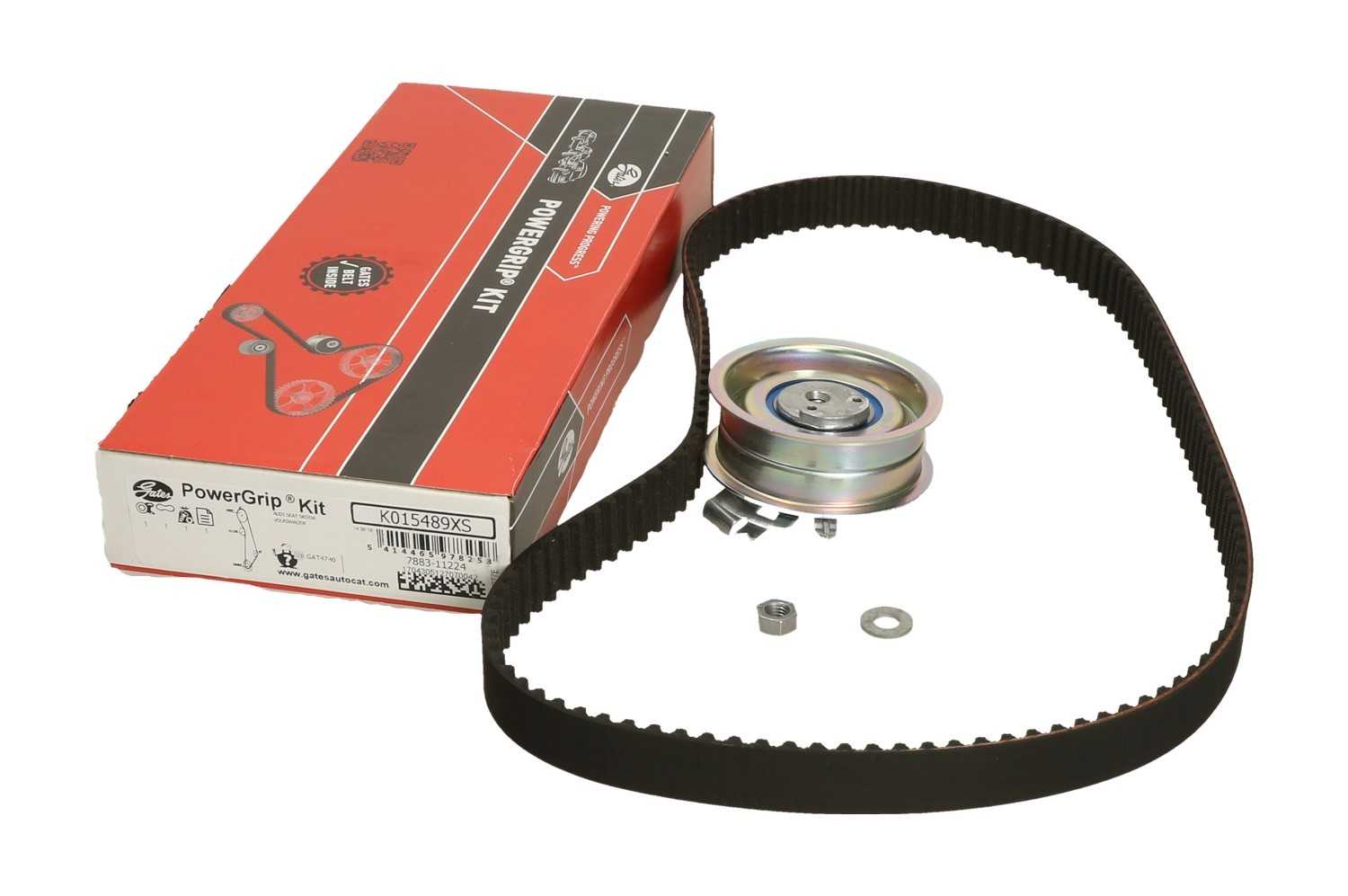

Ремкомплект ремня ГРМ Gates. Источник фото: https://kazan.izap24.ru/avto-code/06A198119/

Ременной оригинальный комплект на ГРМ можно поменять на аналоги (артикул, производитель, цена изделий):

• 530 0159 10, Германия, 3 230 руб.
• 23832, Германия, 3 340 руб.
• PK-1075, Япония, 1960 руб.
• K015016 GATES, 1710 руб.

Разная цена ремня ГРМ на «Пассат» Б5 и Б5+ объясняется производителем. Недорогие изделия производят: «Балаково», Bosch, Lemforder, Hutchinson, AMD. Товары премиум-класса: Gates, Contitech, Dayco, Optibelt, INA.

Немного теории: устройство ГРМ

Двигатель внутреннего сгорания (ДВС) работает на бензине или дизеле. Сжигание горючего происходит в цилиндрах. После воспламенения топлива следует выброс отработанных газов в атмосферу. За процесс газораспределения отвечает ГРМ (газораспределительный механизм): впуск воздушно-топливной смеси (в бензиновых двигателях) или чистого воздуха (в дизельных), и выброс отработки.

С момента изобретения в ДВС применяют ГРМ. Автомобили технологически совершенствуются: эволюционирует и газораспределительный механизм. Его составляющие:

1. Основные узлы: распределительный вал (РВ), ремень, клапаны.
2. Передаточное звено — гидрокомпенсаторы, коромысла.
3. Вспомогательные детали: пружины клапанов, маслосъемные колпачки.

РВ – главный функциональный компонент топливной системы — открывает/закрывает клапаны мотора. От правильной последовательности фаз газораспределения зависят ездовые характеристики транспорта: мощность двигателя, крутящий момент, стабильность работы силовой установки, расход горючего. РВ выглядит как ось с направленными в разные стороны кулачками. Их количество совпадает с числом впускных/выпускных клапанов, располагаются детали строго напротив друг друга. РВ крепится в постели головки блока с помощью подушек. В распредвале предусмотрено сквозное отверстие для масла, выводы идут к каналам головки блока.

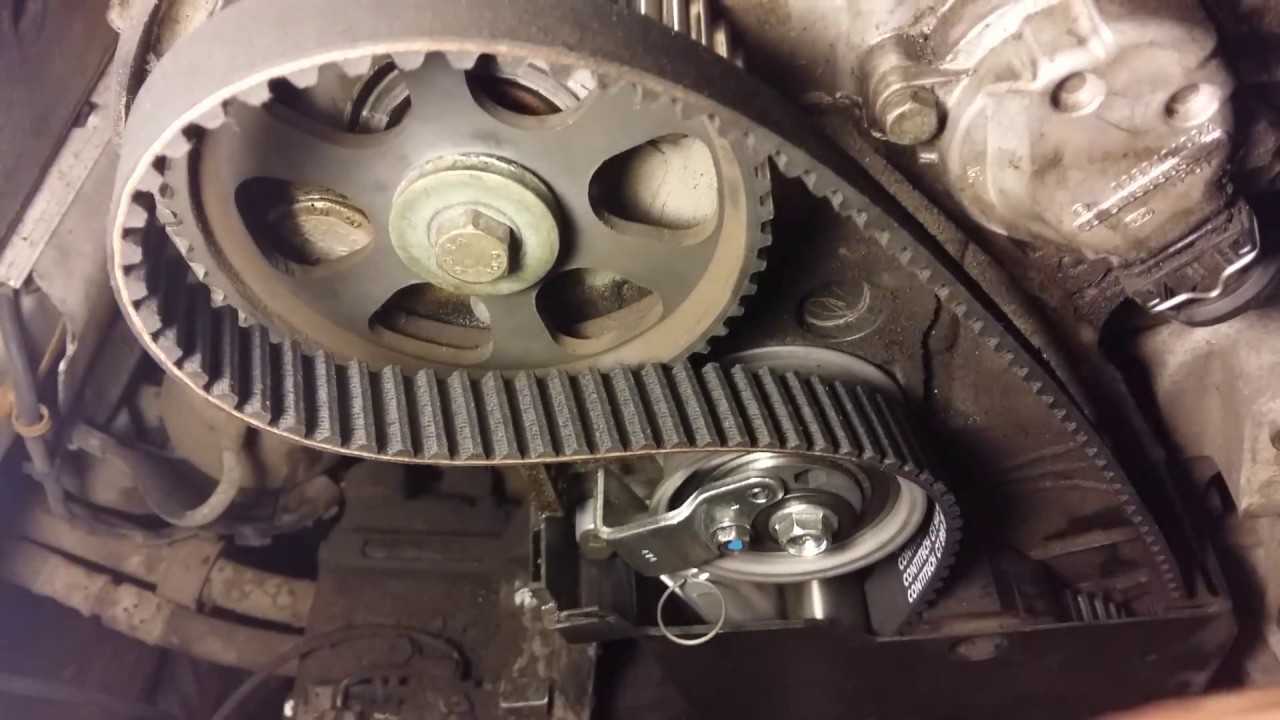

ГРМ «Пассат Б5». Источник фото: https://www.youtube.com/watch?v=m4rfSqaZagM

Другие типы приводов: цепь (применяется в дизельных двигателях TSI) и шестеренчатое соединение (в «Пассат» не устанавливается). Кроме ремня, привод ГРМ «Пассат» включает: натяжной ролик,

• успокоитель;
• башмак;
• гидро — или механический натяжитель (для цепных приводов);
• шестерни.

Состоящие из стержня и головки (тарелки) клапаны нужны, чтобы открывать и закрывать впускной и выпускной каналы. Тарелка впускного элемента больше по диаметру, чтобы в камеры поступал больший заряд горючей смеси.

В верхневальных двигателях, к которым относится «Пассат Б5», РВ расположен в головке блока цилиндров. Кулачки воздействуют на стержни клапанов через гидрокомпенсаторы или рокеры распредвала.

Немного истории

В 2005 году компания Фольксваген представила шестое поколение Пассата. Модель “пересадили” на новую платформу, упростили переднюю подвеску и усложнили всё остальное.

Рестайлингом можно считать 2010 год. Он же год окончания выпуска. Тогда модель “причесали” (изменили дизайн), немного доработали и переименовали в седьмое поколение Passat B7.

В первый год выпуска модель покорила сердца журналистов и новых владельцев. Супербыстрая АКПП, новые двигатели, отлично едет и рулится – всё это приносило радость от владения. Но со временем стали вылезать некоторые дорогостоящие конструктивные “косячки”. И если в гарантийный период эти затраты ложились на плечи дилеров, то спустя 10 лет будут расплачиваться владельцы. Но не будем больше запугивать, читайте ниже подробности и принимайте взвешенное решение.

Azm 2.0! Братья alt2.0! ПЕРЕКЛИЧКА и терки владельцев.

А давайте ка заодно перекличку устроим! может нас не так уж и мало?

По итогам обсуждений принято решение вывешивать основную важную информацию по нашим машинкам на первой страничке. Итак.

Большинство обсуждающих пользуют масло Aral 5w-40 Воздушные фильтра — Кнехт. С двигателем лучше не шутить, поэтому топливные и масляные – оригинал. Ибо скупой платит дважды, а идиот – всегда. Свечи зажигания двигатель 2.0 AZM NGK BKUR6ET-10 (VW101000033AA) ALT NGK BKRU5ET-10 (VW101000033AG) или оригинал от оффов, антифриз, жижа ГУР, коробочное масло — оригинал от оффов- меняется редко, ИМХО можно раскошелиться. Ремни-ролики в оригинале от экзист, когда есть деньги. Щетки стеклоочистителей – религиозные мировоззрения. ДМРВ 06А 906 461В. Рекомендуется не экономить на неоригинале. ДТОЖ — 059 919 501А

Наконец-то нашли вставку ДМРВ, об этом читаем на стр 267 пост #4792.

Насчет изображений ВКГ. в жестоких боях было потреряно много инфы, поэтому заново выкладываем ВКГ в изображениях и в фото на первой страничке. Далее по просьбе трудящихся решено выкладывать в первом посте важную и полезную инфу. Так добавятся ремень ГРМ и помпа.

Источник

Оплата через PayPal

После выбора оплаты через PayPal запустится платежная система PayPal, где требуется выбрать способ оплаты банковская карта или аккаунт PayPal.

Если у Вас уже есть аккаунт PayPal, то Вам необходимо зайти в него и осуществить платеж.

Если у Вас нет аккаунта в PayPal, и Вы хотите оплатить с помощью банковской карты через PayPal, Вам необходимо нажать на кнопку «Create an Account (Создать аккаунт)» — на рисунке показано стрелочкой.

После чего PayPal предложит вам выбрать Вашу страну и указать данные кредитной карты.

После указания данных, необходимых для осуществления платежа, надо нажать на кнопку «Pay Now (Оплатить)».

Дизельные моторы

В продаже Passat B6 с дизельными агрегатами чуть больше 20% (437 из 2045 объявлений). Порядка 15% из них старые, проверенные временем 1.9 TDI (62 из 437), остальные – 2.0 TDI. Но с последними, как всегда у VW, не так всё просто, есть несколько модификаций со своими особенностями.

1.9 TDI (BKC, BXE, BLS 105 л.с.)

Этот двигатель овит ореолом надёжности, в этом часто кроется подвох. Некоторые покупатели на вторичном рынке не считают необходимым провести даже базовую диагностику перед покупкой. Они считают, что мотор проверен временем и не может ломаться.

Да, ресурс 1.9 TDI больше 400 тыс. км без вмешательства, но чтобы это стало реальностью необходимо соблюдать базовые требования:

• Регулярное ТО каждые 10 тыс. км;
• Качественное моторное масло. Если не оригинальное, то хороший аналог со спецификацией VW 504/507;
• Своевременная замена-насос форсунок. Если затянуть, то разбалтывается посадочное место и топливо попадает в масло. В результате машина плохо заводится и уровень масла выше нормы.
• Не забывайте и о банальной скрутке пробега.

Новые форсунки стоят дорого (800$ за штуку), если повезёт найти толкового мастера (редкость), то можно отремонтировать. В зоне риска кулачки распредвала, они изнашиваются чаще всего из-за некачественного моторного масла. Подлежат замене вместе с гидрокомпенсаторами.

1.6 TDI (CAYC 105 л.с.)

Этот мотор пришёл на смену “старичку” 1.9 TDI PD в 2009 году. Общего у них только количество лошадей – 105. В остальном это другой двигатель, основанный на двухлитровой серии EA189. Топливная система Common Rail с пьезофорсунками отлично себя зарекомендовала, за исключением стоимости самих форсунок.

В общем, вышла достойная замена. Мотор надёжен, при нормальном обслуживании служит больше 350 тыс. км без вмешательства. Ремень ГРМ лучше менять чуть раньше рекомендованного регламента 120 тыс. км. Из минусов – мощность. Для Пассата весом почти полторы тонны этот двигатель слабоват.

2.0 TDI (AZV, BMA 136 л.с., BMP, BKP 140 л.с., BMR 170 л.с.)

По сути, тот же 1.9 TDI, только с другой головкой цилиндров на 16 клапанов и два распредвала. Исключение моторы с индексом BMA и BMP – у них головка восьмиклапанная. Топливную систему оставили с насос-форсунками.

С возрастом возможны вопросы к турбине. Из-за нарушения геометрии возникает “передув” и пропадает тяга. Возможны варианты ремонта или замены за адекватные деньги. Более серьёзная проблема приходит в виде износа шестигранника привода масляного насоса.

Эта неисправность приводит к падению давления масла и полностью выводит из строя двигатель. Для профилактики рекомендуется менять шестигранник каждые 150 тыс. км. Ремонт обойдётся недорого (до 100$ с работой, смотря где), зато убережёт от гораздо больших трат. После покупки замена обязательна, можно вместе с ремнём ГРМ.

2.0 TDI (CBAB 140 л.с., CBAC 143 л.с., CBBB 170 л.с.)

Эти двухлитровые дизеля пришли на смену описанным выше в 2008 году. Главное нововведение — переход с насос-форсунок на топливную систему Common Rail от Bosch с пьезофорсунками. Двигателя оказались очень удачными с ресурсом более 400 тыс. км.

Мотор с обозначением CBAC отличается от CBAB только прошивкой. У самой мощной модификации CBBB большая турбина BorgWarner BV43, электромагнитные форсунки, другой ЭБУ и нет вихревых заслонок во впускном коллекторе. Последние имеются на 140/143 сильных версиях дизельного агрегата нового поколения и могут подклинивать со временем.

Замена ремня ГРМ на «Фольксваген Пассат Б5»

Эта работа для профессиональных слесарей. Но с теоретической подготовкой замену ремня ГРМ на «Фольксваген Пассат Б5» своими руками произвести возможно.

Необходимые инструменты и автозапчасти

Водители работают инструментом, который всегда возят с собой в ремонтном чемоданчике. Это набор головок (размер от 14 до 19), накидные, рожковые и торцевые ключи. Не обойтись без комплекта гаечных ключей, различных шестигранников. Не у каждого найдется ключ для ролика натяжения: инструмент можно взять в аренду или использовать вместо него шестигранник на 7 с воротком.

https://youtube.com/watch?v=L7ya_7rCa5s%3F

Вместе с ременным приводом часто меняют водяную помпу. Стоит также купить и заменить сальники РВ и КВ, раз уж к ним во время ремонта открывается доступ. Если ремень покупают отдельно, то обязательно приобретают натяжной ролик.

Снятие ремня

Для безопасности начинают работу с обесточивания автомобиля, сбрасывая «–» с АКБ. Машину устанавливают на ровной площадке.

Как снимают ремень газораспределительного механизма:

1. Убирают декоративную решетку, которая стоит перед радиатором. Она держится на двух винтах и защелке.
2. Снимают держатель капота и замок, освобождая больше пространства для работы.
3. Тянут вверх и снимают радиаторную решетку.
4. Выкручивают винты (4 шт.), удерживающие бампер, и саморезы под подкрылками.
5. За бампером обнаруживается еще 5 винтов, их также откручивают.
6. Демонтируют фары, отсоединяют разъемы питания оптики, находящиеся за световыми приборами.
7. Демонтируют воздуховод.
8. Отсоединяют крепления «телевизора».
9. Далее отключают датчик кондиционера.
10. Достают штифты крепления, извлекают радиатор кондиционера, отводят его от машины, отсоединив, чтобы не повредить, патрубки от блока двигателя.
11. Отсоединяют датчик и крепежи охлаждающей трубки гидроусилителя руля.
12. Часть ОЖ сливают в посуду.
13. Теперь «телевизор» убирают в сторону либо совсем снимают с кузова.
14. Газораспределитель на этом этапе становится открытым, и можно осмотреть узел.
15. После демонтируют крыльчатку.
16. Снимают натяжное устройство и ремешок кондиционера.
17. Демонтируют защиту ремня ГРМ.
18. Потом отжимают натяжитель (удобно работать рожковым ключом на 17), фиксируют деталь штифтом. Ослабляют гайку ролика-натяжителя и снимают ремень генератора.

Следующий этап — метки.

Выставление установочных меток

Проделанная работа потеряет ценность, если не уделить должного внимания меткам ГРМ. В момент первого после ремонта запуска силовой установки РВ и КВ должны стартовать с определенных позиций. Чтобы привести валы в соответствие, совмещают метки на элементах мотора:

• Первая пара меток. Указатель на шкиве «колена» (стрелка, выемка, риска) совмещают с меткой на лобовой крышке блока цилиндров. В этот момент поршень первого (дальнего от маховика) цилиндра будет находиться в ВМТ (высокой мертвой точке).
• Вторая пара меток. Указатель на шкиве РВ должен совпасть с меткой на защитной крышке газораспределительного механизма. Чтобы это произошло именно так, 12-гранный болт коленвала проворачивают головкой, пока пара меток не совпадет.

https://youtube.com/watch?v=Esg0NtuVOhU%3F

Когда метки ГРМ «Фольксваген Пассат Б5» выставлены, новый ремень последовательно надевают на КВ, натяжной ролик, колесо РВ, помпу ОЖ, промежуточный ролик.

Кузов и салон

К коррозионной стойкости кузова больших претензий нет, если только автомобиль не был в ремонте после ДТП. На «взрослых» Пассатах небольшие очаги коррозии возникают в местах, предназначенных для установки домкрата, на передних крыльях по аркам и под подкрылками.

Забитые дренажные отверстия под аккумуляторной батареей и вакуумным усилителем тормозов могут стать причиной «аквариума» в моторном отсеке, там же появляются очаги коррозии.

На 9-10-летних машинах нередко пропускает воду в багажник «состарившийся» уплотнитель багажника или задних фонарей.

Пластик передних фар со временем мутнеет. Полировки хватает ненадолго.

К 200 000 км закисают шарниры стеклоочистителя. К 260 000 км отказывают механизмы подъема стекол из-за разрушения бегунка механизма, пластмассовых держателей стекол или обрыва троса.

На VW Passat почтенного возраста вода в салоне не редкость. Причина либо в забитом дренаже системы кондиционирования или нарушении герметичности уплотнителя для тросика открытия капота. Вода, оказавшись в салоне, может доставить много проблем владельцу авто, попав в блок комфорта, располагающийся под ногами водителя.

«Сверчки» поселяются в бардачке, в районе прикуривателя, задних дверей, передней панели и часто в месте стыка лобового стекла и торпедо.

Из-за износа отлива на козырьке направляющих со временем перестает закрываться люк.

После 200-250 тыс. км порой «умирает» реле компрессора, а то и сам компрессор.

Электрика начинает доставлять проблемы после 200 000 км. Первыми сдаются микровыключатели в замках дверей и багажника.

Если перестали загораться лампочки на панели приборов, скорей всего, закисли контакты под блоком ЭБУ двигателя. Для профилактики достаточно побрызгать на контакты WD-40.

Снижение яркости экрана бортового компьютера (5-6 тыс. рублей) происходит из-за выхода из строя полупроводников в микросхеме контроллера дисплея.

Из-за отказа «чипа» в панели приборов перестают показывать указатели температуры и топлива, и не переключаются режимы на БК.

Падение стрелки уровня топлива на 0 иногда происходит из-за короткого замыкания проводов с датчика под задним сиденьем.

Самопроизвольные щелчки кнопки включения аварийного сигнала возникают из-за небольшой утечки тока сигнального провода с реле на массу в выключателе.

Иногда перестают нормально функционировать поворотники. Причина в левом подрулевом переключателе — из-за износа контакта, образования медной пыли, перемешивания ее со смазкой, и, как следствие, перемыкание контактов.

Стартер ремонтопригоден и служит до 250-300 тыс. км, после понадобится замена втягивающего или щеток.

Генератор выходит из строя к 240-260 тыс. км — чаще из-за износа подшипника.

Основной блок реле

Он находится под панелью, со стороны водителя, не далеко от рулевой рейки.

Схема

Расшифровка R

I	Реле звукового сигнала
II	Промежуточное реле контакта Х
III	Реле стеклоочистителей
IV	Реле топливного насоса Реле свечей накаливания
V	Свободное
VI	Свободное
A	Предохранитель
B	Предохранитель

Расшифровка Z

1	Реле вентилятора радиатора (Кондиционер)
2	Реле муфты сцепления
3	Реле магнитной муфты (Кондиционер)
4	Реле кондиционера
5	Реле топливного насоса на дизельных двигателях
6	Реле внешнего освещения Оборудование такси
7	Реле фар
8	Реле свечей накаливания
9	Свободное
10	Реле противотуманных фар
11	Реле средств связи
12	Реле стартера
13	Реле блокировки стартера

Регулировка натяжения ремня

Оптимально натянутый ремень проворачивается на 90° от усилия руки в 1,5-2,0 кг. Пальцы нужно положить на ременную ленту между шкивами валов (распределительного и коленчатого).

Если деталь сильно перетянута, изнашиваются подшипники водяной помпы и натяжного ролика, если слабо — зубья перескакивают, запчасть может слететь.

Как регулируют натяжение:

1. Эксцентрически расположенную ось (эксцентрик) мотористы вращают против часовой стрелки специальным ключом или насадкой шестигранника на 7 до совмещения отверстий на штоке и корпусе натяжителя, затем фиксируют шпилькой.
2. Поворачивают ролик в обратную сторону, измеряя зазор между толкателем натяжителя и роликом. Когда показатель составит 4 мм, фиксируют ролик и вытаскивают шпильку из натяжителя.
3. Делают 2 оборота КВ, проверяют метки.

После установки меток и регулировки натяжения автомобиль последовательно собирают, приводят в первоначальный вид.

Итог

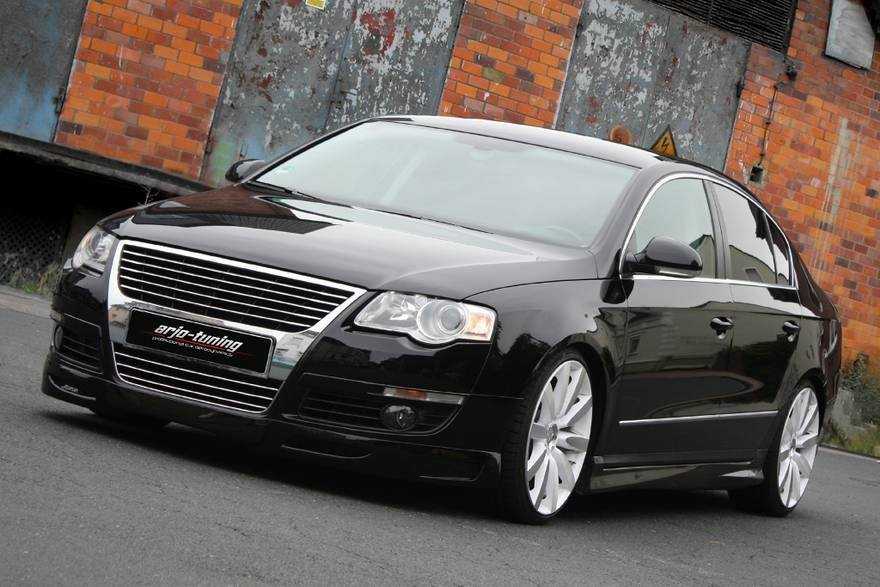

Если вы дошли до финального раздела такой объёмной статьи, вам можно вручить медаль! И вы справитесь с любым Пассатом! Если серьёзно, то выбирать Volkswagen Passat B6 сложно. На вторичном рынке множество предложений и далеко не все из них в хорошем состоянии. Поскольку машина технически сложная, местами капризная, то для достойного обслуживания нужны деньги. Не все владельцы это осознают.

С другой стороны, Пассат В6 дарит комфорт бизнес-класса и удовольствие от управления качественным автомобилем за адекватную стартовую цену. Самый безопасный вариант с 1.6 литровым двигателем и механической коробкой передач, он же и самый скучный, с “урезанной” комплектацией. Зато дизельные моторы могут обеспечить достойную динамику без ущерба для надёжности.

Покупка б/у Пассата шестого поколения это тот случай, когда категорически нельзя экономить деньги на качественной диагностике. В первую очередь проверяйте двигатель и АКПП. Удачно выбранный экземпляр гарантированно позволит ощутить качество немецкого автопрома не отвлекаясь на досадные мелочи.
