Как снять приборную панель солярис

Порядок снятия и установки приборки

Для демонтажа этой детали на Солярисе необходимо выполнить последовательность действий.

1. Отключить контакты от аккумулятора.

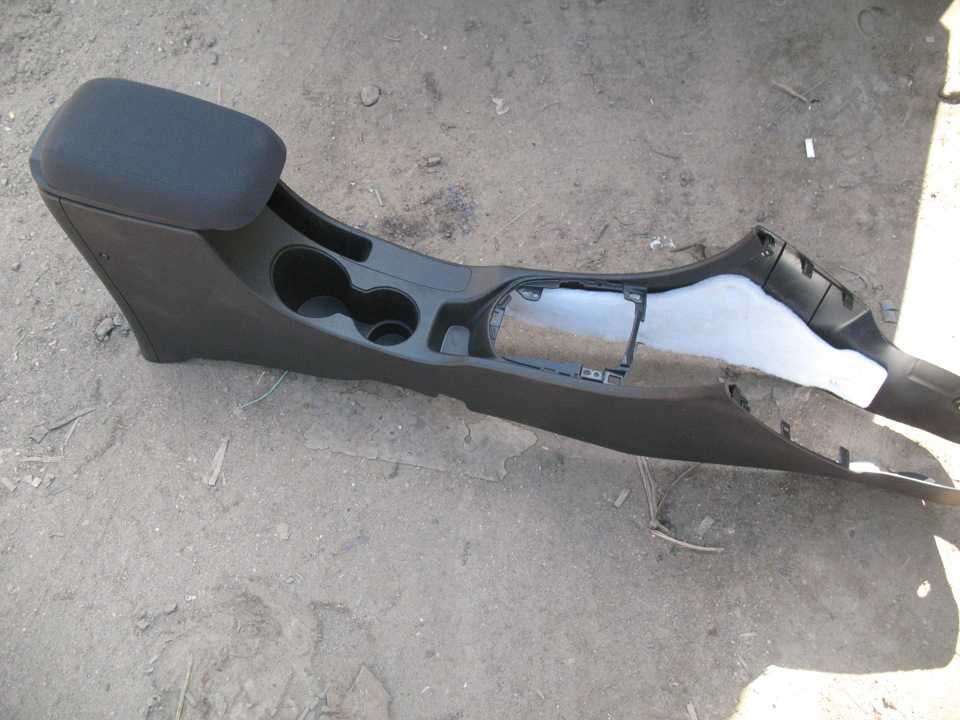

2. Выщелкнуть центральную консоль мультимедийного проигрывателя. Часть крепится на пластиковых защелках и снимается плоской отверткой.
3. Отсоединить блок аудиосистемы (держится на 4 винтах).
4. Аккуратно отцепить контакты проводки.

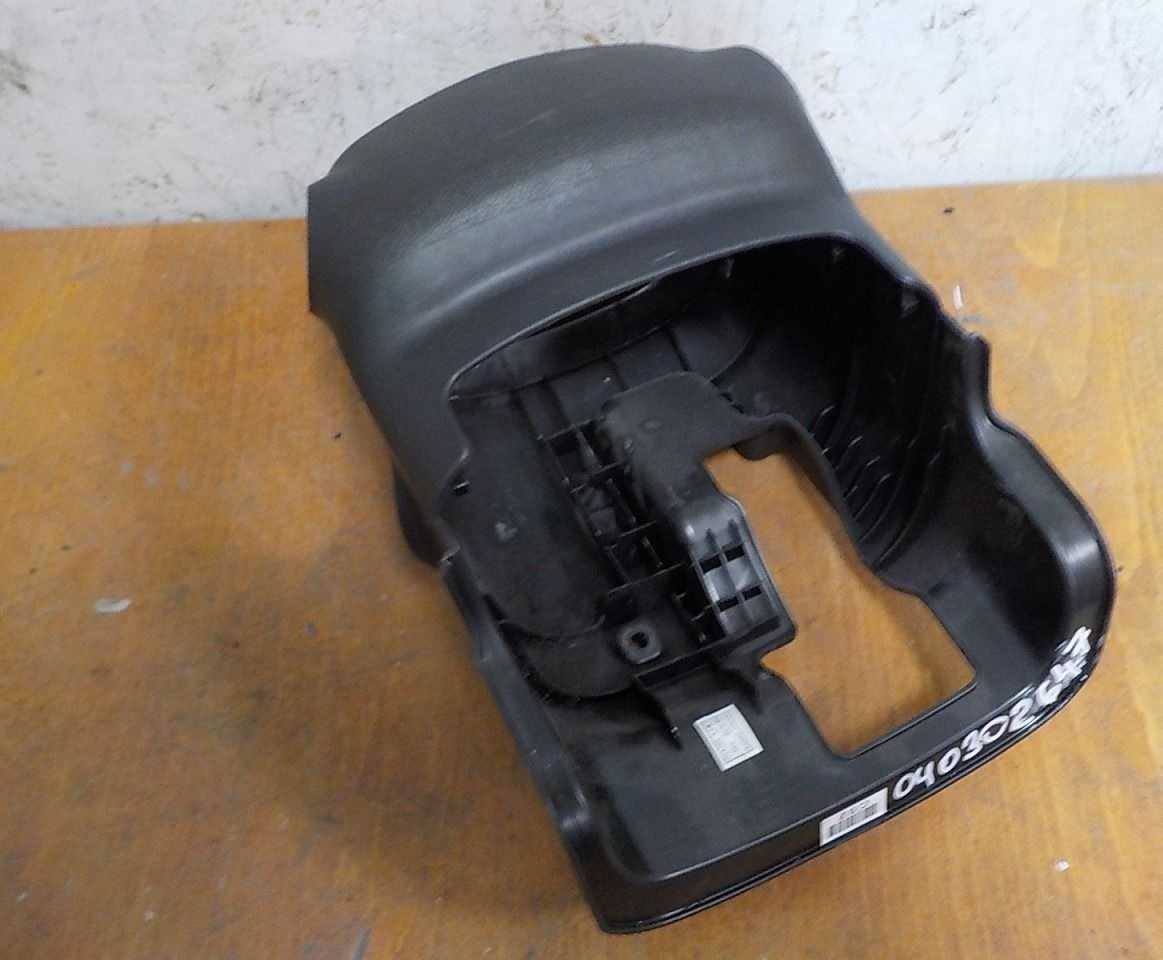

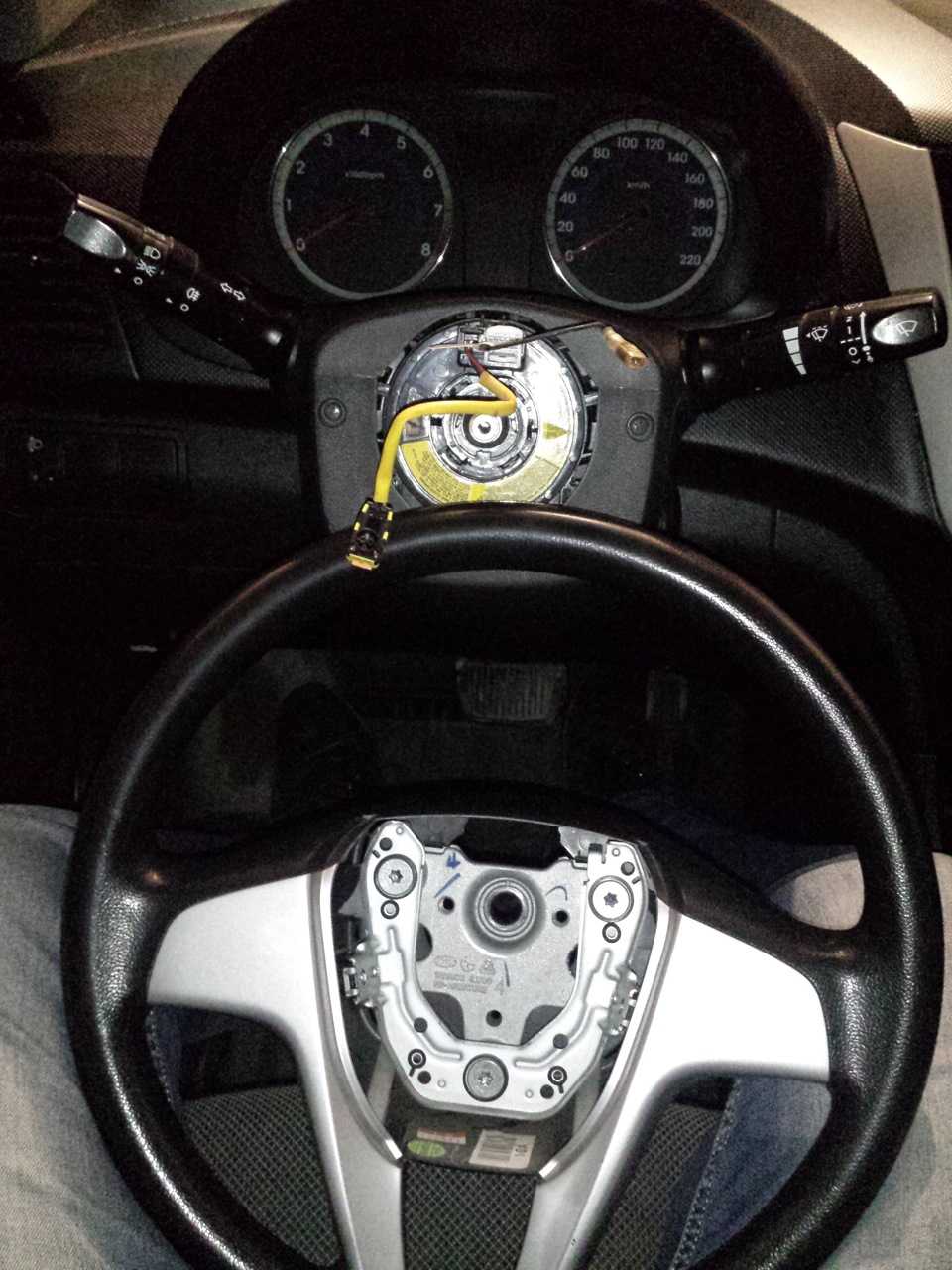

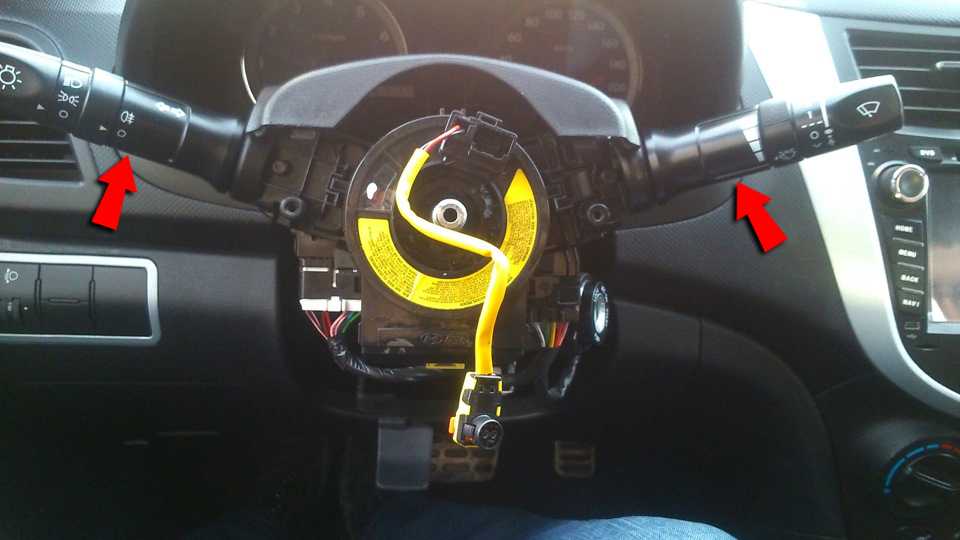

5. Далее раскрутить кожухи рулевой стойки и удалить их.
6. При помощи широкой отвертки выщелкнуть крепежи облицовочной части доски.
7. Под ней находятся 4 болтика, удерживающие комбинацию приборов – открутить.
8. Далее потребуется разъединить клеммы проводов и полностью снять доску с машины.

Подвеска

• Замена втулки стабилизатора Хундай Solaris
• Заменить задние амортизаторы Hyundai Солярис
• Как поменять задние пружины Хундай Солярис своими руками
• Установка задних стоек Хендай Солярис
• Заменить задний ступичный подшипник Хундай Solaris
• Заменить колесо Хундай Солярис
• Поменять опорный подшипник Хундай Солярис
• Поменять передние амортизаторы Hyundai Solaris своими руками
• Поменять передние пружины Хендай Солярис
• Как заменить передние стойки Хендай Солярис
• Как поменять передний ступичный подшипник Хендай Solaris
• Заменить подшипник задней ступицы Хундай Солярис
• Заменить подшипник передней ступицы Хундай Solaris
• Ремонт резинок стабилизатора Хендай Солярис
• Заменить сайлентблоки задней балки Hyundai Солярис
• Замена сайлентблоков задних рычагов Хендай Solaris своими руками
• Заменить сайлентблоки передних рычагов Hyundai Solaris
• Установка стоек стабилизатора Хендай Солярис
• Замена шаровой опоры Хендай Solaris
• Ремонт шпильки колеса Hyundai Солярис
• Поменять шпильку на ступице Хундай Солярис своими руками

Возможные поломки

Необходимость выполнить снятие панели приборов может быть вызвана самыми разными причинами.

Панель на Hyundai Solaris работает плохо или же вовсе вышла из строя. Как правило, в подобной ситуации некоторые из индикаторов перестают функционировать. Хозяину машины придется выполнить проверку узла на предмет неисправностей. Процедуру лучше доверить мастерам, потому как у них есть специализированное оборудование.

Приборная панель на автомобиле Хендай Солярис функционирует без подсветки. Крайне редко причина заключается в перегоревших лампочках. Дело в кабеле или же в предохранителе. Диагностика осуществляется при помощи тестера, имеющегося, опять-таки, у специалистов.

Не работает один индикатор или несколько. Здесь дело может быть как в лампочках, так и в выходе из строя микросхемы. Подобная поломка может быть вызвана и проблемами с датчиком. Также, если имеются проблемы с полноценным функционированием контроллеров уровня топлива и температуры, необходимо проверить их датчики. Аналогичным образом можно поступить и в случае с выходом из строя спидометра.

Достаточно часто в датчиках окисляются контакты, что исправить просто и быстро. Кроме того, не придется снимать приборку. Не стоит отбрасывать и тот вариант, что приборка может просто скрипеть, а это чаще всего является уже заводским дефектом, или же ослабли саморезы – из-за вибраций.

Причины поломки прикуривателя и их решение

Устройство прибора таково, что он всегда работает совместно с розеткой на 12V . Находятся они на одной панели, разделённые гнёздами USB и AUX , перед ручкой переключения скоростей коробки передач. Нерабочее состояние одного говорит об отсутствии питания в другом.

Прикуриватель включён в одну цепь с розеткой 12V.

Электронное устройство, возможно, откликнется только при включённом зажигании, при определённом повороте ключа до отметки АСС. Когда проблема не исчезает даже при выполнении необходимых условий, то нужно приниматься за ремонт.

Прикуриватель и розетка 12 Вольт.

Теперь с причиной определиться будет легче. Если нет питания на выходе из прикуривателя, возможно:

• Сгорел предохранитель (в салоне автомобиля);
• Повреждена электрическая проводка;
• Одну из розеток необходимо заменить новой.

Замена предохранителя

Несложная процедура, которая заключается в определении точного местоположения вышедшего из строя элемента. В левой части торпедо с водительской стороны, чуть пониже кнопок регулировки фар находится прямоугольная пластиковая заглушка. Аккуратно тянем её на себя и немного вверх крышку за углубление для руки.

В нишу встроен блок предохранителей, один из которых нам и нужен. Согласно схеме расположения перегоревший элемент находится в нижнем ряду, третий слева. Предохранитель синего цвета, с силой тока на 15А .

Предохранитель, который отвечает за прикуриватель и розетку, находится в нижнем ряду, третий слева.

Для демонтажа воспользуйтесь специальным пластиковым пинцетом, который находится вместе с запасными предохранителями под капотом, слева от аккумулятора вместе с блоком предохранителей.

Ремонта по первому типу неисправности, обычно будет достаточно, чтобы работоспособность прикуривателя восстановилась.

Видео о замене предохранителя на розетку и прикуриватель в Хёндай Солярис

Ремонт проводки, питающей прикуриватель

Для того чтобы осуществить данную процедуру, необходимо ехать на станцию технического обслуживания, либо найти подходящего электрика. Самостоятельно с этим справиться не получится. Единственный нюанс, который можно решить самому – проверить наличие питания на доступных тестированию клеммах и открытых соединениях. Понадобится некоторое оборудование:

• тестер;
• вольтметр;
• мультиметр.

Имея даже небольшие знания в области физики или электротехники на уровне школы, можно провести поверхностную диагностику электрической составляющей системы. Если вся проводка окажется в полном порядке, то на лицо третья и единственная проблема, нуждающаяся в решении.

Замена механизма испорченного устройства

Необходимо приобрести новое посадочное место для штекера нашего прикуривателя, стоимость которого составляет порядка 10 долларов. Чтобы демонтировать, пришедшую в негодность запчасть, необходимо сначала открыть крышечку розетки на 12V .

Панель розеток можно снять без специального инструмента и не прикладывая больших усилий.

С помощью двух пальцев, указательного и среднего любой рабочей руки снять панельку, засунув пальцы в эти два отверстия. Крышка легко поддастся при небольшом приложенном усилии с движением наружу. Производим замену, сняв сначала клеммы со штекера гнезда, отсоединяем перегоревшую деталь, и вместо неё устанавливаем новую.

Подсоединяем разъёмы на конце проводов обратно и, слегка нажав на панельку, закрепляем её в исходном положении. Ремонт окончен.

Видео о снятии панели розеток Хёндай Солярис

Это все основные причины и способы их решения, когда не работает прикуриватель на Хёндай Солярис. Замечено, что использование электрического компрессора приводит к выходу из строя предохранителя. Хорошо бы прибор присоединять непосредственно к аккумуляторной батарее, чтобы иметь меньше проблем в будущем, как с прикуривателем, так и со всей электрической системой автомобиля.

Значки ошибок на приборке Соляриса

В режиме самодиагностики дисплей может выдать один или несколько цифровых кодов, свидетельствующих о наличии проблем в определенной части проводки и бортовых систем автомобиля. Описание кодов приведено на примере ЭБУ типа 2014 года, при этом учтены самые распространенные неисправности:

• 00 – системы работают в нормальном режиме, ошибок нет;
• 11/12 – салонный термометр сломан или в цепи обнаружено КЗ;
• 13/14 – аналогично для сенсора температуры за бортом;
• 17/18 – цепь датчика испарителя запрещена;
• 19/20 – повреждена проводка привода заслонки/потенциометра образования смеси со стороны водителя;
• 21/22 – обрыв, КЗ/неисправность в сети заслонки режима;
• 25/26 – обрыв/замыкание цепи потенциометра указанного прибора;
• 47 – неисправность датчика оборотов двигателя;
• 48 – система АБС обнаружила неправильное вращение одного или нескольких колес;
• 49 – ДТОЖ ошибка.

Блок предохранителей под капотом

Если в салонном блоке предохранителей все элементы исправны, необходимо обратиться к блоку в подкапотном пространстве. Блок под капотом располагается рядом с аккумуляторной батареей. Помимо этого, в подкапотном пространстве имеется главный предохранитель электрической цепи. Чтобы произвести замену предохранителей или реле электрической цепи под капотом необходимо:

• Отжать фиксаторы блока и снять крышку.
• Замена производится специальными щипчиками.
• Автомобиль должен быть заглушен.
• Сгоревшие элементы необходимо демонтировать медленным раскачиванием.
• Для замены главного элемента нужно открутить гайки крепления предохранителя к блоку. Затем снять наконечники проводов со шпилек блока, поддеть отверткой предохранитель и извлечь его. Установка главного элемента проводится в обратной последовательности, необходимо четко соблюдать последовательность.

Во избежания попадания воды в блок предохранителей Хендай Солярис нужно плотно закрыть крышку.

Если вы собираетесь оставить автомобиль без использования на длительное время необходимо заглушив мотор отключить все элементы электрической цепи. Затем, сняв крышку блока реле в салоне нужно извлечь предохранитель с памятью.

В основном предохранители для автомобильной электрической цепи продаются комплектами по 10 штук.

Как разобрать панель и заменить приборы на Хендай Солярис?

Разбор и снятие отдельных элементов без демонтажа самой панели может потребоваться в случаях неисправности/рестайлинга приборов, а также если нужно заменить разбитое стекло или получить доступ к приборам.

Алгоритм выполнения операций:

Для снятия стекла отщелкиваются 5 застежек, удерживающих его. Лучше стартовать с нижних защелок, они менее прочные. Если стекло нужно заменить, то ставите новое и в обратном порядке фиксируете.
Если проводится рестайлинг или ремонт приборов, то появляется доступ к стрелкам, которые можно снимать

Потребуется лист бумаги с вырезанным прямоугольником, его следует уложить на табло перед процессом снятия, чтобы не оставить отпечатков пальцев.
Чтобы снять стрелку, ее осторожно вращают против часовой. Первые 5-6 оборотов будут очень тугими

Давить на стрелки или крутить по часовой нельзя – это собьет регулировку механизма. Снимаются стрелки.
Снимается удерживаемый защелками верхний кожух;
Отверткой подцепляется табло и снимается с направляющих осей.

При замене табло необходимо учитывать, что на рынке представлено порядка 8 моделей. каждый водитель сможет выбрать вариант, подходящий ему с эстетической точки зрения. Но предварительно стоит проверить его на совместимость со штатной приборной панелью. Необходимо заранее сверить линейные размеры табло и всех остальных приборов.

Зная, как снять панель приборов на Хендай Солярис, самостоятельно разобрать ее и устранить скрип или шум, поменять дизайн, водитель сможет не обращаться на сервис в случае каких-либо неисправностей и провести несложный ремонт своими руками.

Хендай Солярис: индикаторы на панели приборов

Здесь присутствует несколько разновидностей индикаторов, отображающих состояние бортовых систем в режиме реального времени. В штатных приборках имеется три разновидности индикаторов, разделяющихся по цветам.

1. Зеленый/синий. Индикаторы свидетельствуют о нормальной работе внешних осветительных приборов и вторичного оборудования, не имеющего прямого отношения к работе силовой установки.
2. Если загорелся желтый или оранжевый индикатор – это указывает на необходимость технического обслуживания автомобиля. Некоторые индикаторы свидетельствуют о превышении температуры охлаждающей жидкости или включении аварийной сигнализации.
3. В случае, когда зажегся красный указатель – требуется срочная диагностика или ремонт машины. При этом дальнейшая эксплуатация машины до устранения неисправности запрещена.

Как разобрать панель и заменить приборы на Хендай Солярис?

Разбор и снятие отдельных элементов без демонтажа самой панели может потребоваться в случаях неисправности/рестайлинга приборов, а также если нужно заменить разбитое стекло или получить доступ к приборам.

Алгоритм выполнения операций:

Для снятия стекла отщелкиваются 5 застежек, удерживающих его. Лучше стартовать с нижних защелок, они менее прочные. Если стекло нужно заменить, то ставите новое и в обратном порядке фиксируете.
Если проводится рестайлинг или ремонт приборов, то появляется доступ к стрелкам, которые можно снимать

Потребуется лист бумаги с вырезанным прямоугольником, его следует уложить на табло перед процессом снятия, чтобы не оставить отпечатков пальцев.
Чтобы снять стрелку, ее осторожно вращают против часовой. Первые 5-6 оборотов будут очень тугими

Давить на стрелки или крутить по часовой нельзя – это собьет регулировку механизма. Снимаются стрелки.
Снимается удерживаемый защелками верхний кожух;
Отверткой подцепляется табло и снимается с направляющих осей.

При замене табло необходимо учитывать, что на рынке представлено порядка 8 моделей. каждый водитель сможет выбрать вариант, подходящий ему с эстетической точки зрения. Но предварительно стоит проверить его на совместимость со штатной приборной панелью. Необходимо заранее сверить линейные размеры табло и всех остальных приборов.

Зная, как снять панель приборов на Хендай Солярис, самостоятельно разобрать ее и устранить скрип или шум, поменять дизайн, водитель сможет не обращаться на сервис в случае каких-либо неисправностей и провести несложный ремонт своими руками.

Двигатель

• Заменить антифриз Хундай Солярис
• Ремонт бензонасоса Хендай Солярис
• Ремонт блока управления двигателем Хундай Солярис
• Ремонт водяного насоса Хендай Солярис
• Снять впускной коллектор Hyundai Solaris
• Заменить втулку на стартере Хундай Solaris
• Поменять втулку шатуна Хендай Солярис
• Как снять выпускной коллектор Хендай Солярис своими руками
• Заменить гидрокомпенсаторы Hyundai Solaris
• Заменить головку блока цилиндров Хундай Solaris своими руками
• Поменять датчик давления масла Hyundai Солярис
• Замена датчика детонации Hyundai Солярис своими руками
• Как поменять датчик кислорода Hyundai Солярис
• Как заменить датчик коленвала Хундай Solaris
• Как поменять датчик массового расхода воздуха Hyundai Солярис своими руками
• Установка датчика охлаждающей жидкости Хендай Solaris
• Поменять датчик распредвала Hyundai Solaris
• Поменять датчик температуры Хундай Solaris
• Установка датчика уровня топлива Хундай Солярис
• Ремонт датчика холостого хода Хендай Solaris своими руками
• Установка дмрв Хендай Solaris
• Снятие клапанной крышки Hyundai Solaris своими руками
• Установка компрессора кондиционера Hyundai Солярис
• Заменить кран отопителя Хундай Solaris
• Как снять крышку двигателя Hyundai Solaris
• Поменять масло в акпп Хундай Solaris
• Заменить масло в двигателе Hyundai Солярис
• Замена маслосъемных колпачков Хундай Солярис
• Ремонт маслосъемных колец Хендай Solaris своими руками
• Замена масляного насоса Хундай Solaris
• Заменить направляющие втулки клапанов Хундай Solaris
• Заменить натяжитель цепи грм Hyundai Солярис
• Ремонт натяжного ролика ремня генератора Хундай Solaris
• Поменять опоры двигателя Хундай Solaris своими руками
• Заменить охлаждающую жидкость Хундай Солярис своими руками
• Замена подушек двигателя Hyundai Solaris
• Поменять подшипник коленвала Хундай Solaris
• Поменять помпу Hyundai Solaris своими руками
• Поменять поршневые кольца Хендай Солярис
• Как заменить прокладку гбц Хундай Solaris
• Заменить прокладку головки блока цилиндров Hyundai Солярис
• Установка прокладки клапанной крышки Хундай Solaris
• Установка прокладки коллектора Хендай Солярис своими руками
• Заменить радиатор кондиционера Хендай Солярис своими руками
• Замена радиатора печки Хундай Solaris своими руками
• Заменить распредвал Хундай Solaris своими руками
• Заменить расширительный бачок Хендай Солярис
• Ремонт ремня генератора Хендай Солярис своими руками
• Установка ремня грм Hyundai Солярис своими руками
• Заменить ремень кондиционера Хундай Солярис
• Замена сальника двигателя Хендай Solaris своими руками
• Установка сальника коленвала Хендай Солярис своими руками
• Заменить сальник распредвала Hyundai Солярис своими руками
• Заменить сальники клапанов Хундай Солярис своими руками
• Замена стартера Хундай Solaris
• Поменять термостат Хендай Solaris
• Ремонт топливного насоса Hyundai Солярис
• Поменять цепь грм Hyundai Solaris своими руками
• Поменять шкив коленвала Хендай Солярис своими руками

Как снять магнитолу в Хендай Солярис

Штатная аудиосистема Хендай Солярис функциональна, но для большинства водителей ее набора недостаточно. Это заставляет задуматься о замене штатной магнитолы на Солярисе на более совершенную. Прежде чем ее установить, необходимо произвести демонтаж старой, а затем подключить новую. Это можно выполнить самостоятельно. Но, как в любом деле, нужно учесть некоторые нюансы.

Необходимости отключения АКБ нет перед тем, как снять штатную магнитолу на Солярисе. При монтаже новой эту процедуру нужно выполнить обязательно. Прежде всего отсоедините от торпедо декоративную рамку. Внутри нее находятся два воздуховода, она закрывает магнитолу, а также на ней находится панель управления с аварийной кнопкой и кнопками обогрева стекла и боковых зеркал.

1. Подденьте декоративную рамку в нижней части под кнопочной панелью управления (в этом промежутке нет фиксирующих зажимов) упругой пластиковой отверткой. При этом не опирайтесь на декоративную панель.
2. Движением на себя извлеките рамку из посадочного места.
3. Отсоедините электроразъемы аварийной сигнализации, обогрева стекла и зеркал от панели управления, находящейся в декоративной рамке.
4. Открутите винты, удерживающие магнитолу в штатном месте.
5. Извлеките магнитолу, отсоединив ее от двух электроразъемов и штекера внешней антенны.
6. Замените магнитолу на новую.Если размеры новой магнитолы соответствуют размерам штатной, то замена декоративной рамки не потребуется. Если новое аудиоустройство отличается по размерам, то необходимо установить его на новую декоративную панель.
7. Демонтируйте воздуховоды со старой декоративной панели, открутив несколько винтов, и установите их на новую.

Если планируется установка новой магнитолы, адаптированной под разъемы южнокорейского производства, то переходник не потребуется. Подключение устройства производится с использованием двух штатных электроразъемов и разъема внешней антенны, установленной на заводе. В этом случае распиновка магнитолы Соляриса не потребуется.

Необходимо учесть, что корейская версия электроразъемов не согласуется с европейским вариантом. Поэтому перед тем, как снять магнитолу на Солярисе и установить устройство с европейским разъемом, необходимо позаботиться о специальном ISO переходнике. Он может поставляться в комплекте с новой магнитолой (что случается крайне редко) или его нужно дополнительно приобретать.

Перед тем, как как снять магнитолу Соляриса и приобрести новую, определитесь в функциональности устройства. Современные автомагнитолы оборудуются модулем Wi-Fi, а также GPS модулем, внешним микрофоном и возможностью подключения нескольких дополнительных динамиков (саббуфера). Также есть можно подключить камеру заднего вида и вывести на экран магнитолы изображение.

В этом случае может потребоваться распиновка штатной магнитолы Соляриса. Ее можно найти на тематических автофорумах. При необходимости прокладки дополнительной электропроводки это производится под декоративными панелями.

Если материал был для вас интересен или полезен, опубликуйте его на своей странице в социальной сети:

Снимаем магнитолу в Солярисе

Как снять панель приборов на хендай солярис видео

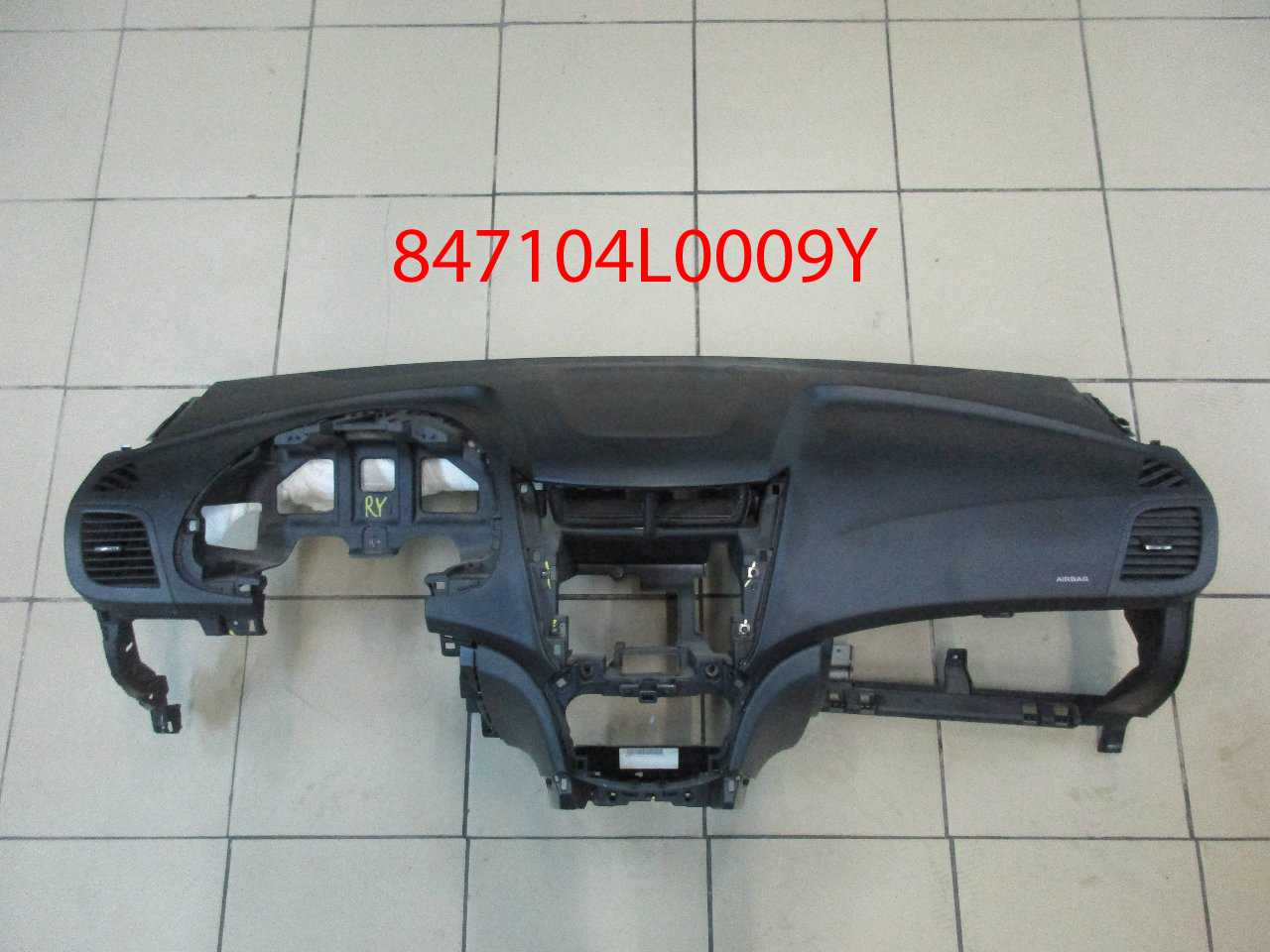

Приборная панель или торпеда – один из важнейших элементов устройства автомобиля, позволяющий водителю следить за состоянием автомобиля, регулировать функционал, а также следовать правилам дорожного движения.

Именно поэтому столь важная часть должна находится всегда в исправном состоянии, а водитель должен уметь самостоятельно разобрать и снять панель для восстановления корректной работы авто.

Что означают значки на панели Хендай Солярис?

Знаки на панели Хендай Солярис разработаны автомобильными дизайнерами с тем расчетом, чтобы водителю не приходилось долго думать над их значением. Тем не менее, некоторые обозначения могут поставить в тупик.

Значки на панели приборов Хендай Солярис делятся на три группы – говорящие о критичной неисправности (красные), информирующие о необходимости провести сервисные работы (желтые), зеленые сообщают о включении или выключении каких-то устройств.

Среди важнейших красных значков – индикатор не пристегнутых ремней, индикатор открытого багажника или двери. Восклицательный знак в треугольнике сообщит о нештатной ситуации, красный замок расскажет об активации иммобилайзера.

Работа осветительных приборов сопровождается включением желтых или зеленых пиктограмм. Большинство желтых значков проинформируют об уровнях технических жидкостей, состоянии тормозной системы, посоветуют обратится к технической документации (Check).

Цветная подсветка приборной панели Хендай Солярис обеспечивает видимость значков при любом освещении и помогает водителю лучше ориентироваться в их значении.

Важная информация

Выполняя установку торпеды, стоит проверить, чтобы при затяжке болтов, жгуты проводов не оказались пережатыми. Также стоит удостовериться, что все разъемы соединены верно. Если не сделаете этого своевременно, придется все начинать сначала.

Как разобрать панель и заменить приборы на Хендай Солярис?

Разбор и снятие отдельных элементов без демонтажа самой панели может потребоваться в случаях неисправности/рестайлинга приборов, а также если нужно заменить разбитое стекло или получить доступ к приборам.

Алгоритм выполнения операций:

Для снятия стекла отщелкиваются 5 застежек, удерживающих его. Лучше стартовать с нижних защелок, они менее прочные. Если стекло нужно заменить, то ставите новое и в обратном порядке фиксируете.
Если проводится рестайлинг или ремонт приборов, то появляется доступ к стрелкам, которые можно снимать

Потребуется лист бумаги с вырезанным прямоугольником, его следует уложить на табло перед процессом снятия, чтобы не оставить отпечатков пальцев.
Чтобы снять стрелку, ее осторожно вращают против часовой. Первые 5-6 оборотов будут очень тугими

Давить на стрелки или крутить по часовой нельзя – это собьет регулировку механизма. Снимаются стрелки.
Снимается удерживаемый защелками верхний кожух;
Отверткой подцепляется табло и снимается с направляющих осей.

При замене табло необходимо учитывать, что на рынке представлено порядка 8 моделей. каждый водитель сможет выбрать вариант, подходящий ему с эстетической точки зрения. Но предварительно стоит проверить его на совместимость со штатной приборной панелью. Необходимо заранее сверить линейные размеры табло и всех остальных приборов.

Зная, как снять панель приборов на Хендай Солярис, самостоятельно разобрать ее и устранить скрип или шум, поменять дизайн, водитель сможет не обращаться на сервис в случае каких-либо неисправностей и провести несложный ремонт своими руками.

Тормозная система

• Установка бачка тормозной жидкости Hyundai Solaris
• Ремонт блока абс Hyundai Солярис
• Установка датчика абс Hyundai Solaris
• Заменить задние тормозные диски Hyundai Солярис своими руками
• Как поменять задние тормозные колодки Хундай Солярис
• Ремонт колодок ручника Хендай Солярис своими руками
• Ремонт передних тормозных дисков Hyundai Солярис своими руками
• Установка передних тормозных колодок Хундай Solaris своими руками
• Установка ручника Хундай Solaris
• Замена тормозного цилиндра Hyundai Солярис
• Замена тормозной жидкости Hyundai Solaris
• Как заменить тормозные трубки Hyundai Солярис
• Заменить тормозные шланги Хендай Solaris
• Заменить трос ручника Хундай Солярис
• Заменить трос ручного тормоза Хундай Solaris

Снятие и установка панели приборов (торпеды) Hyundai Solaris

Инструменты:

• Ключ трещоточный
• Головка 10 мм
• Головка 12 мм
• Головка 21 мм
• Отвертка крестовая средняя
• Отвертка плоская средняя
• Отвертка плоская малая
• Набор пластиковых монтажных лопаток

Детали и расходники:

• Маркер
• Панель приборов (при необходимости) (847104L0009Y)

​Примечание:

Работу проводим для замены панели приборов, жгута проводов панели и элементов системы отопления, вентиляции и кондиционирования воздуха.

1. Отсоедините клемму провода от «минусового» вывода аккумуляторной батареи.

2. Снимите рулевое колесо. Как снять руль Солярис описано здесь.

3. Снимите подрулевые переключатели Солярис, как описано в этой статье.

4. Снимите облицовку тоннеля пола, как описано в этой статье.

5. Снимите бардачок (вещевой ящик), как описано в этой статье.

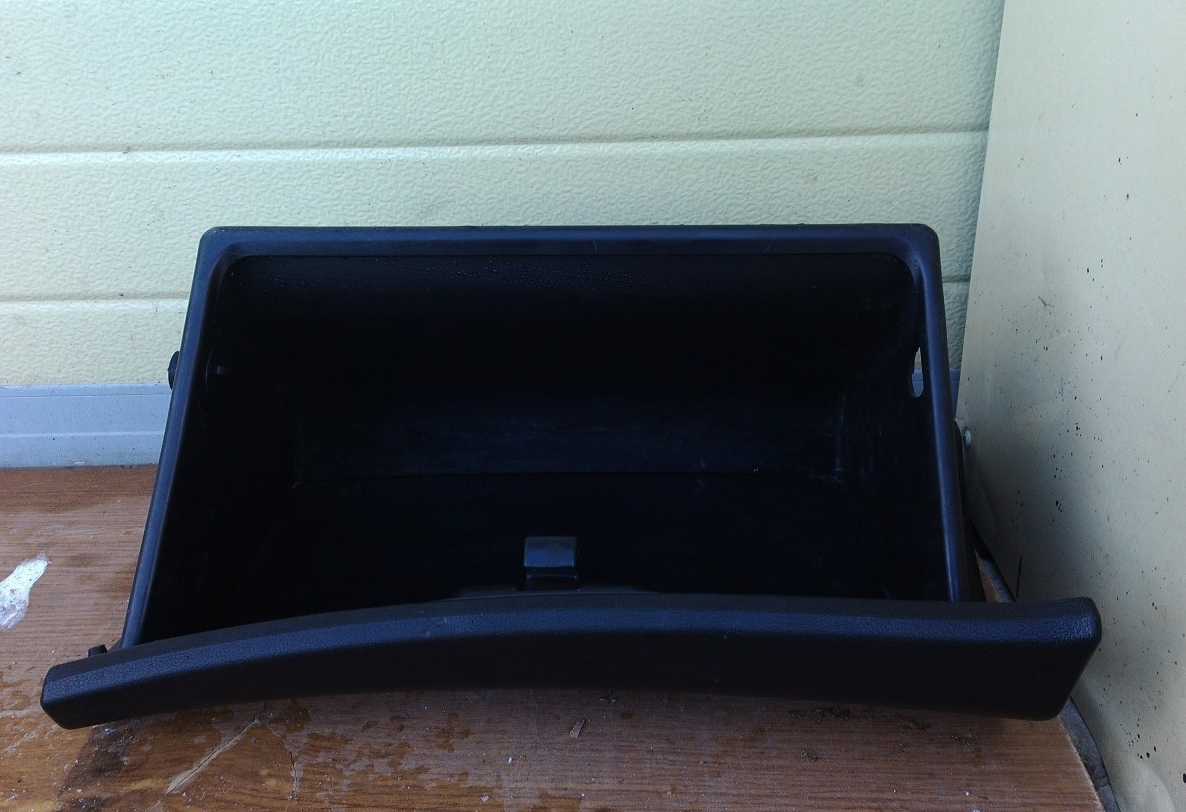

Бардачок Хендай Солярис.

6. Снимите декоративную крышку монтажного блока в салоне автомобиля.

7. Подденьте боковую крышку панели приборов со стороны водителя и преодолевая сопротивление фиксаторов, снимите крышку. Аналогично снимите крышку со стороны пассажира.

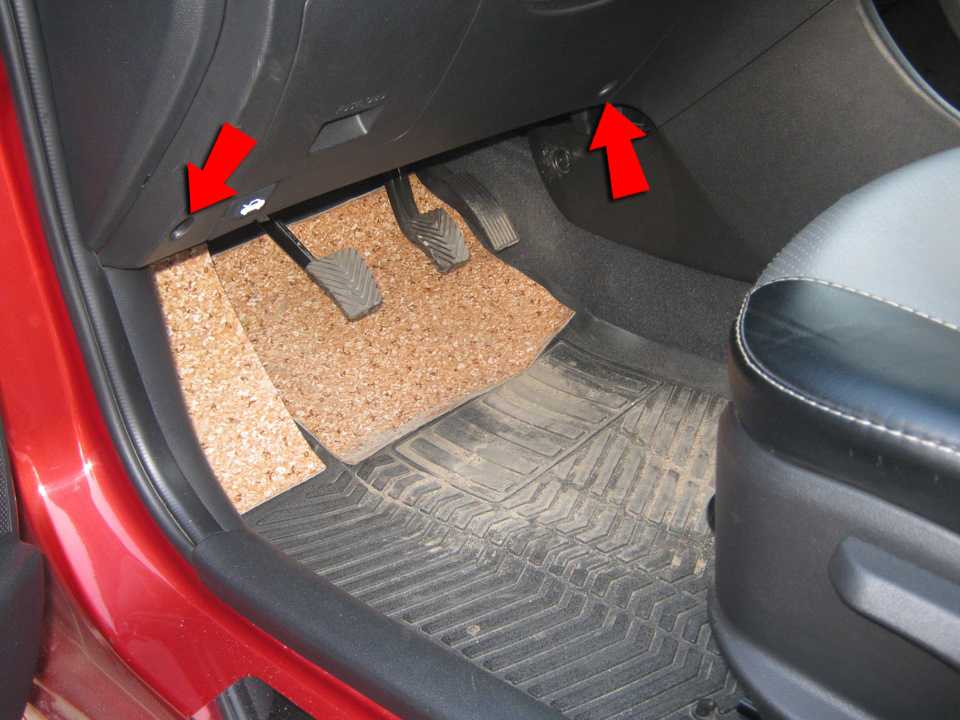

8. Открутите четыре винта и два болта крепления нижней накладки панели приборов.

9. Снимите блок регуляторов, как описано в этой статье.

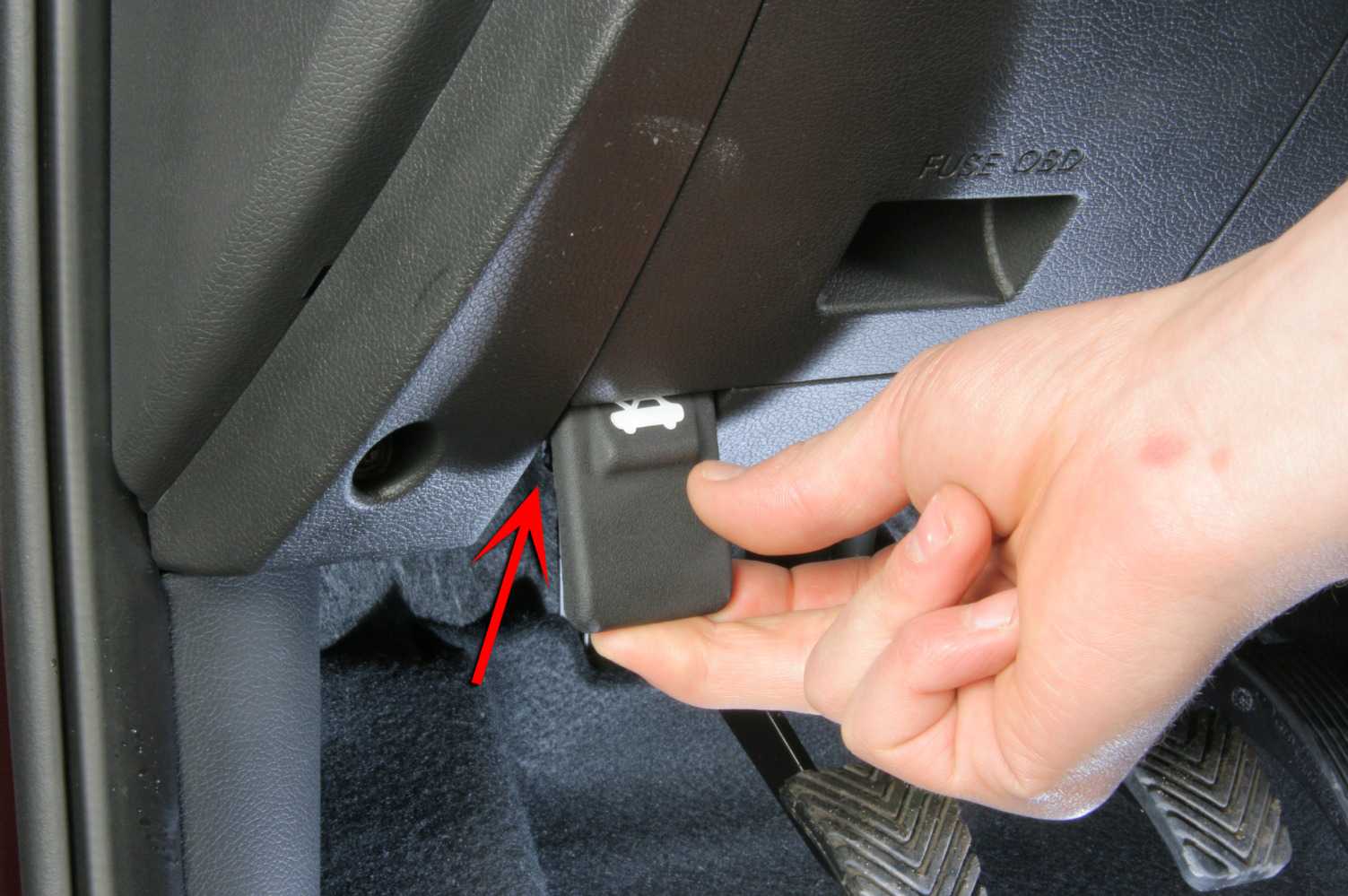

10. Отожмите немного ручку капота и открутите два винта крепления ручки открывания замка капота. Отведите ручку капота в сторону, не отсоединяя от нее трос замка капота.

11. Отожмите фиксатор крепления нижней облицовки панели приборов.

12. Потяните накладку на себя и снимите нижнюю накладку панели приборов.

Примечание:

Для удобства можете снять монтажный блок, как описано в этой статье.

Монтажный блок салона.

13. Снимите комбинацию приборов, как описано в этой статье.

14. Снимите облицовки рулевой колонки, как описано в этой статье.

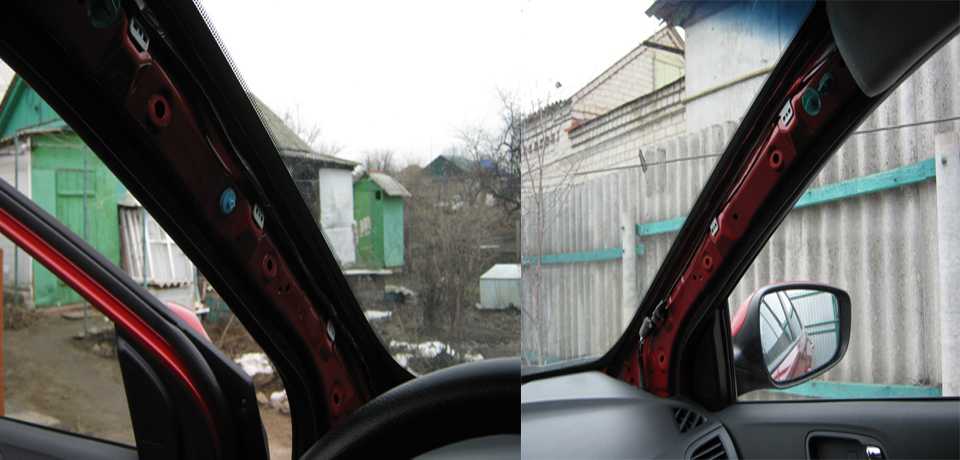

15. Подденьте и снимите облицовки передних стоек, как описано в этой статье.

16. Открутите три гайки крепления панели, находящиеся в полости комбинации приборов.

17. Снимите рамку магнитолы, как описано в этой статье.

18. Снимите магнитолу, как описано в этой статье.

19. Снимите блок управления системой отопления, кондиционирования и вентиляции салона, как описано в этой статье.

20.Отверните гайку крепления панели приборов к кронштейну усилителя панели приборов, находящуюся в полости магнитолы.

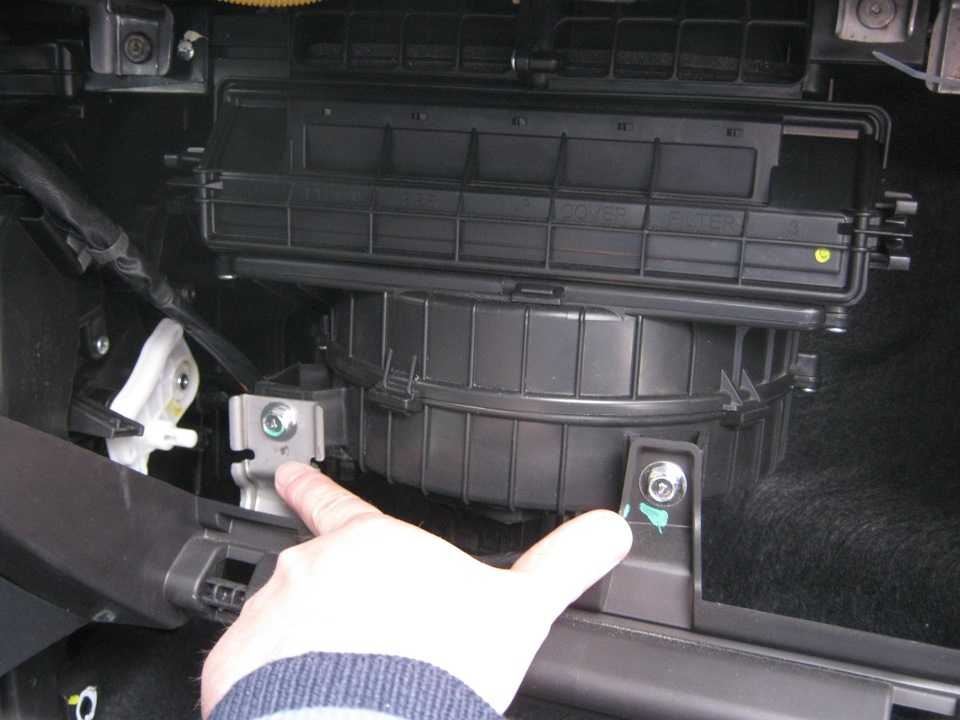

21. Отверните два болта крепления панели приборов на корпусе вентилятора, находящиеся в полости вещевого ящика.

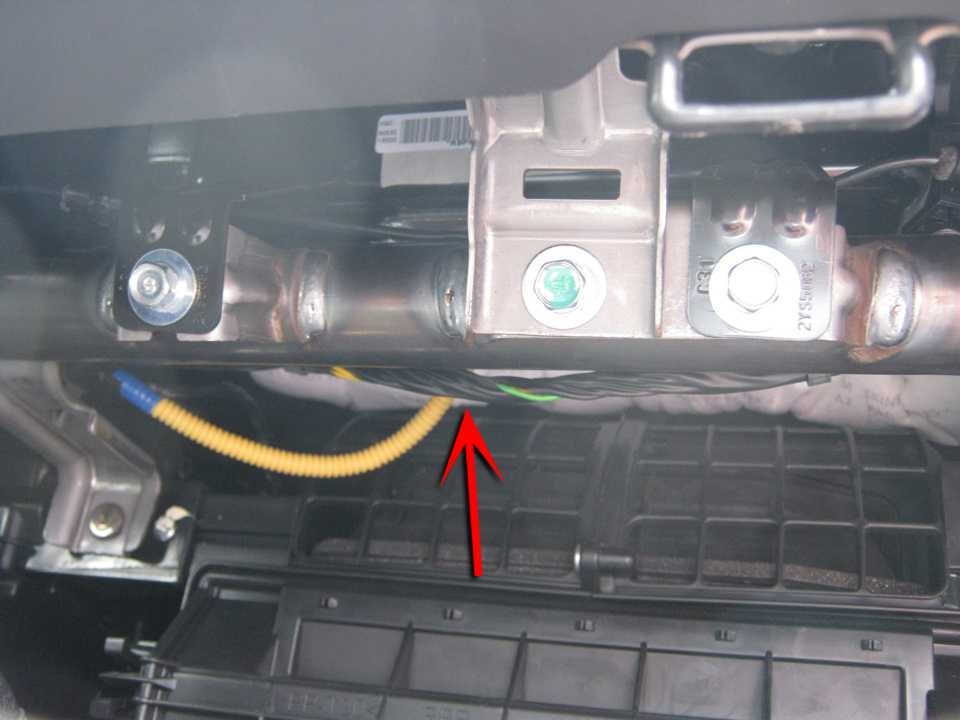

22. Открутите три болта крепления панели приборов около защелки вещевого ящика (крайние болты держат кронштейн подушки безопасности).

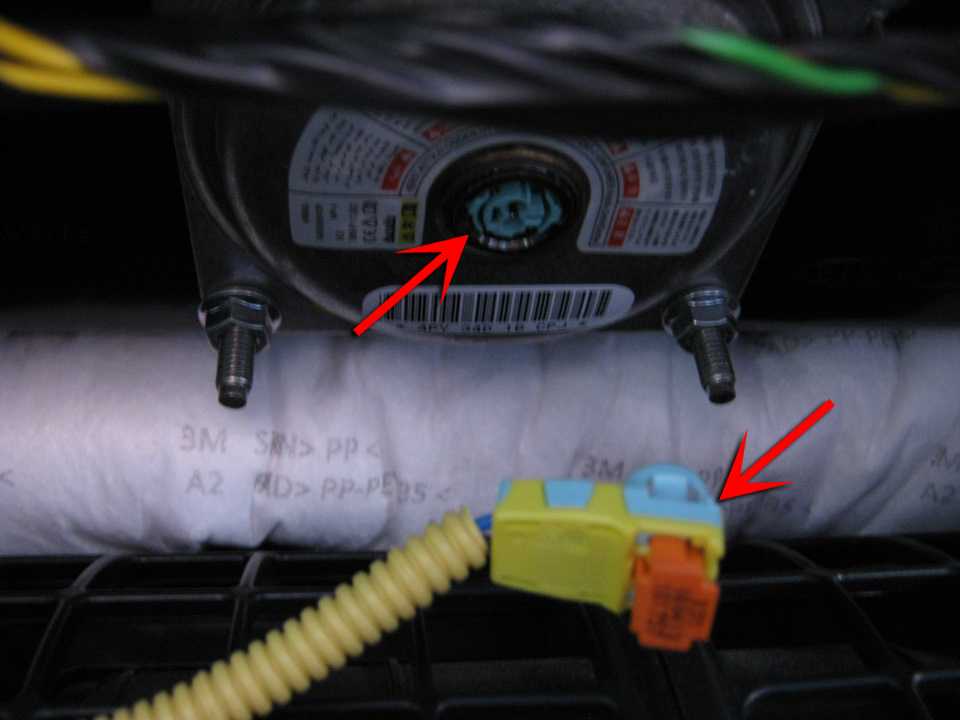

23. Снимите разъем подушки безопасности пассажира.

Подушка безопасности пассажира Солярис.

Примечание:

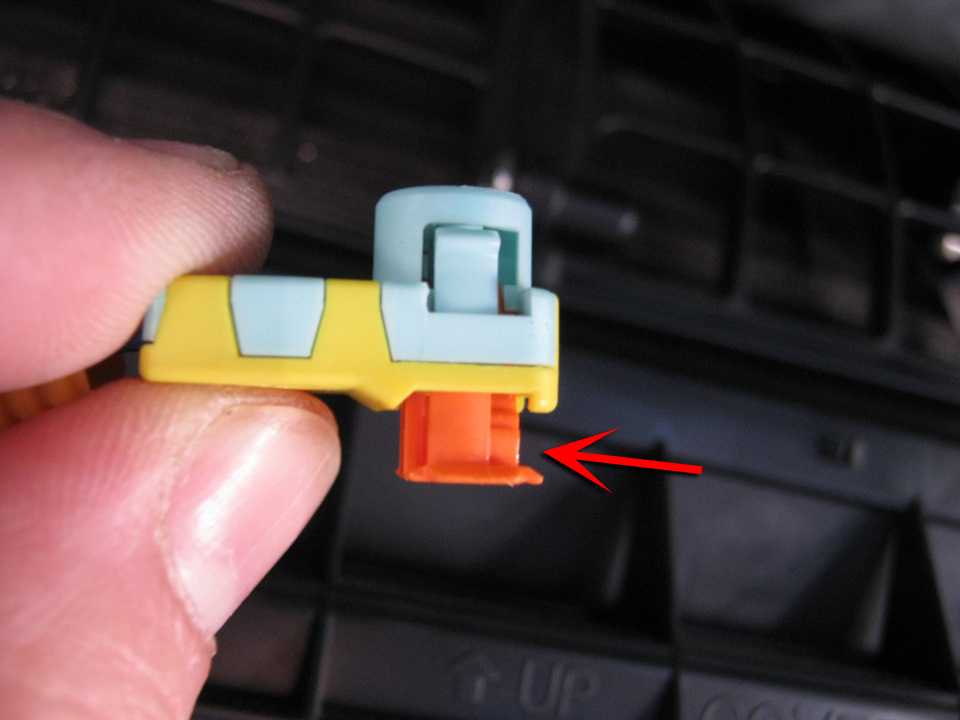

Чтобы снять разъем, нужно вытянуть оранжевый фиксатор и отсоединить разъем.

24. Открутите три болта крепления панели приборов справа.

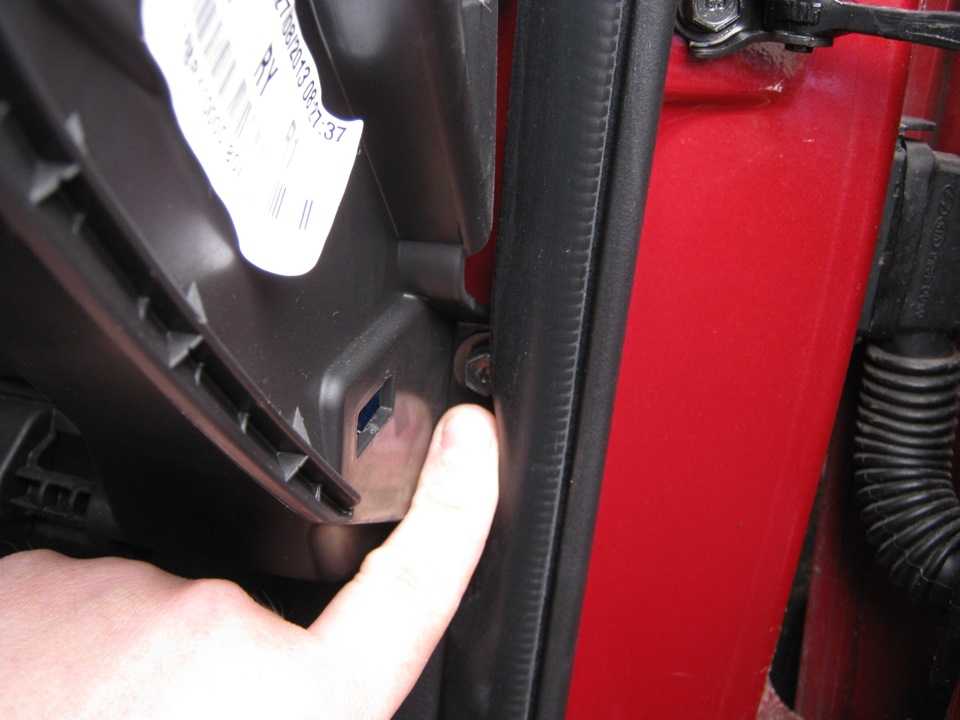

Болт под уплотнителем двери.

25. Открутить три болта крепления панели приборов слева.

Болт под уплотнителем двери.

26. Открутите рулевую колонку от усилителя (рулевая колонка опуститься вниз и будет удобнее вынимать панель приборов. Показано при снятой панели приборов).

27. Потяните панель приборов на себя, и извлеките панель приборов из автомобиля.

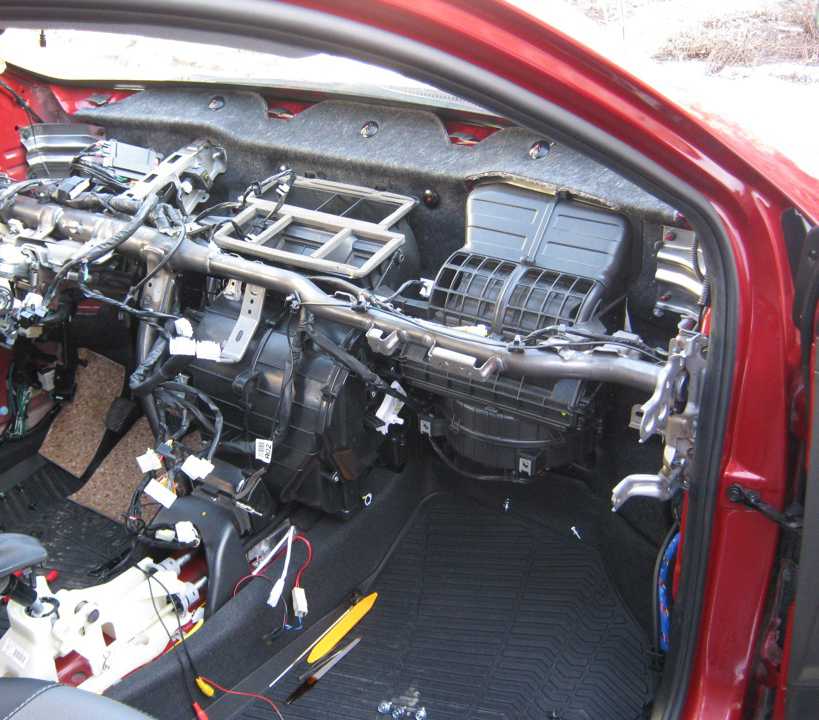

Снятая торпеда Солярис.

28. Установите панель приборов Хендай Солярис и все снятые детали в порядке, обратном снятию.

В статье не хватает:

• Фото инструмента
• Фото деталей и расходников

Возможные поломки

Необходимость выполнить снятие панели приборов может быть вызвана самыми разными причинами.

Панель на Hyundai Solaris работает плохо или же вовсе вышла из строя. Как правило, в подобной ситуации некоторые из индикаторов перестают функционировать. Хозяину машины придется выполнить проверку узла на предмет неисправностей. Процедуру лучше доверить мастерам, потому как у них есть специализированное оборудование.

Приборная панель на автомобиле Хендай Солярис функционирует без подсветки. Крайне редко причина заключается в перегоревших лампочках. Дело в кабеле или же в предохранителе. Диагностика осуществляется при помощи тестера, имеющегося, опять-таки, у специалистов.

Не работает один индикатор или несколько. Здесь дело может быть как в лампочках, так и в выходе из строя микросхемы. Подобная поломка может быть вызвана и проблемами с датчиком. Также, если имеются проблемы с полноценным функционированием контроллеров уровня топлива и температуры, необходимо проверить их датчики. Аналогичным образом можно поступить и в случае с выходом из строя спидометра.

Достаточно часто в датчиках окисляются контакты, что исправить просто и быстро. Кроме того, не придется снимать приборку. Не стоит отбрасывать и тот вариант, что приборка может просто скрипеть, а это чаще всего является уже заводским дефектом, или же ослабли саморезы – из-за вибраций.

Как поменять фары на Хендай Солярис

Хендай Солярис стал практически наиболее продаваемой моделью мирового рынка благодаря привлекательному виду и вполне доступным ценам. Стильный и динамичный автомобиль предназначен для городских поездок. Hyundai Solaris присущи модный и современный аэродинамичный кузов, привлекательная решетка радиатора и, конечно, уникальные фары, достойные внимания любого автолюбителя. Фары на Хендай Солярис вызывают основной интерес, особенно противотуманные. Они обладают не простой круглой формой, как многие другие, а выглядят по-особенному изящно. Качественные фары и любое осветительное оборудование влияют не только на качество поездок, но и в целом на жизнь и здоровье человека.

Неправильное освещение дороги в буквальном смысле слова может привести к беде. Каплевидные фары четко распределены по углам автомобиля Hyundai Solaris и придают ему достаточно агрессивный внешний вид. Направление пучка света можно регулировать с приборной панели внутри автомобиля.

Кроме стандартной настройки, ее можно легко подкорректировать в зависимости от количества пассажиров и веса груза в багажнике, ведь при изменении дорожного просвета и наклона автомобиля относительно своей оси изменяется и освещение дорожного полотна, а точная настройка фар поможет исправить ситуацию. К тому же это позволяет избежать ослепления водителей встречного движения.

Неправильное освещение дороги в буквальном смысле слова может привести к беде. Каплевидные фары четко распределены по углам автомобиля Hyundai Solaris и придают ему достаточно агрессивный внешний вид. Направление пучка света можно регулировать с приборной панели внутри автомобиля.

Специальные и дополнительные значки-символы на приборной панели автомобилей.

Неисправность крыши в кабриолете.

Индикация обнаружения бесконтактного ключа.

Ключ не обнаружен.

Индикатор предупреждения отрицательной температуры на улице.

Предупреждение водителю о необходимости отдыха.

Система предупреждения об опасном сближении автомобиля с другими ТС.

Индикация легкого доступа в автомобиль.

Индикация включенного круиз-контроля.

Значок включенного круиз-контроля.

Активный адаптивный круиз-контроль.

Проблемы с круиз-контролем.

Автоматический ограничитель скорости (ASL).

Система контроля полосы и безопасность проезда перекрестков.

Система безопасности столкновения выключена или неисправна.

Предупреждение об опасности столкновения в задней части машины.

Система оповещения об опасности столкновения в передней части машины.

Предупреждение о пешеходе на дороге.

Система предупреждения о нахождении автомобиля в мертвой зоне.

Система помощи при парковке.

Система предупреждения о нажатой педали тормоза.

Включена система режима работы подвески СПОРТ.

Режим буксировки / Индикация наличия прицепа.

Функция запуска системы стоп-старт.

Неисправность системы старт-стоп.

Включен режим экономии топлива.

Включен режим экономии топлива.

Предупреждение о необходимости перейти на другую передачу (МКПП).

Индикация спорт-режима автомобиля.

Включен полноприводный режим (AWD).

Привод на все четыре колеса.

Блокировка дифференциала.

Блокировка заднего дифференциала.

Неисправность полного привода.

Система помощи спуска с горы или система безопасности при движении в гору.

Возможные поломки

Необходимость выполнить снятие панели приборов может быть вызвана самыми разными причинами.

Панель на Hyundai Solaris работает плохо или же вовсе вышла из строя. Как правило, в подобной ситуации некоторые из индикаторов перестают функционировать. Хозяину машины придется выполнить проверку узла на предмет неисправностей. Процедуру лучше доверить мастерам, потому как у них есть специализированное оборудование.

Приборная панель на автомобиле Хендай Солярис функционирует без подсветки. Крайне редко причина заключается в перегоревших лампочках. Дело в кабеле или же в предохранителе. Диагностика осуществляется при помощи тестера, имеющегося, опять-таки, у специалистов.

Не работает один индикатор или несколько. Здесь дело может быть как в лампочках, так и в выходе из строя микросхемы. Подобная поломка может быть вызвана и проблемами с датчиком. Также, если имеются проблемы с полноценным функционированием контроллеров уровня топлива и температуры, необходимо проверить их датчики. Аналогичным образом можно поступить и в случае с выходом из строя спидометра.

Достаточно часто в датчиках окисляются контакты, что исправить просто и быстро. Кроме того, не придется снимать приборку. Не стоит отбрасывать и тот вариант, что приборка может просто скрипеть, а это чаще всего является уже заводским дефектом, или же ослабли саморезы – из-за вибраций.
