Схема расположения предохранителей и реле в монтажном блоке моторного отсека Форд Фокус 2

Расшифровка реле и предохранителей Ford Focus 2 под капотом

Описание предохранителей.
Обозначения	Что предохраняет — назначение
F1 40 А	Электрический двигатель вентилятора системы охлаждения
F2 80 А	Усилитель руля (где находится предохранитель на электро гур на форд фокус 2)
F3 60 А	Монтажный блок реле и предохранителей в салоне
F4 60 А	Монтажный блок реле и предохранителей в салоне
F5 80 А	Кондиционер с ручным или автоматическим управлением
F6 60 А	Резерв
F7 30 А	Насос гидравлического блока АБС
F8 20 А	Клапаны гидравлического блока АБС
F9 20 А	Контакты и обмотка главного реле
F10 30 А	Электрический двигатель вентилятора отопителя (предохранитель печки)
F11 20 А	Выключатель зажигания
F12 40 А	Силовая цепь реле зажигания
F13 20 А	Стартер
F14 40 А	Обогрев ветрового стекла — правый элемент
F15 30 А	Реле вентилятора системы охлаждения
F16 40 А	Левый элемент обогрева ветрового стекла
F17 30 А	Резерв
F18	Резерв
F19 10 А	Блок управления системы АБС
F20 15 А	Звуковой сигнал
F21 20 А	Дополнительный отопитель
F22 (10)	Блок управления усилителем рулевого управления
F23 (30)	Насос омывателя фар
F24 (15)	Резерв
F25 (10)	Обмотка реле обогрева ветрового стекла
F26 (10)	Автоматическая коробка передач
F27 (10)	Муфта компрессора кондиционера
F28 (10)	Резерв
F29 (10)	Система раздельного климат-контроля
F30 (3)	Блок управления двигателем, блок управления автоматической коробкой передач
F31 (10)	Система зарядки аккумуляторной батареи
F32 (10)	Блок управления автоматической коробкой передач, датчик положения селектора
F33 (10)	Подогрев датчиков концентрации кислорода
F34 (10)	Форсунки, катушка зажигания
F35 (10)	Система управления двигателем
F36 (10)	Блок управления двигателем

Описание реле.
Обозначение	Наименование
R1 (для некоторых моделей)	Реле включения запрещения запуска
R2	Реле звукового сигнала
R3 (для некоторых моделей)	Реле фонарей заднего хода
R4 (не используется)	—
R5 (для некоторых моделей)	Реле системы рециркуляции ОГ (EGR) — для бензиновых двигателей Реле нагревателя топлива — дизель
R6	Основное реле
R7	Реле обогревателя ветрового стекла
R8	Реле зажигания
R9	Реле омывателя фар
R10	Реле вентилятора отопителя
R11	Реле компрессора кондиционера
R12 (для некоторых моделей) — реле электродвигателя вентилятора системы охлаждения, реле свечей накаливания — дизель
R13	Реле стартера
R14	Реле вентилятора системы охлаждения. Электрический двигатель вентилятора

Трансмиссия

В паре с мотором работает 6-ступенчатая автоматическая коробка передач. Отдельные владельцы жаловались на появление ощутимых толчков при резкой смене знака ускорения на этапе «торможение-разгон». Но в целом коробка — надежная и неприхотливая. Конечно же, при условии регулярного обновления трансмиссионной жидкости.

Интеллектуальная система управления полным приводом Terrain Management порой «глючит»: выскакивает ошибка по системе, не переключаются режимы. Иногда ошибки появляются и после пробуксовки, чаще в морозы. Как правило, после выключения зажигания на несколько секунд работоспособность системы восстанавливается. Владельцами подмечено, что система работает без сбоев, если не спешить с запуском, и дать системе пройти самотестирование после включения зажигания.

Эпизодически проскакивают случаи подтекания сальников в раздаточной коробке, заднем редукторе и «автомате».

Иной раз приходится ремонтировать (17 000 рублей) или менять (50-60 тыс. рублей) раздаточную коробку. Недуг может повстречаться после 100-150 тыс. км. Продлить жизнь раздатке поможет своевременная замена масла. Заводское масло обычно быстро густеет, теряя свои свойства. До 2015 года раздаточная коробка не имела сливного отверстия.

Вместе с тем, следует обновить заводское масло и в заднем мосту. Там тоже густеет масло, и не бывает сливной пробки.

Процесс демонтажа

Для начала следует понимать, что снять бампер может быть довольно легко и просто и не потребует особых усилий. Кроме того, нет необходимости искать специальное оборудование, например, для работы с двигателем. Также для разборки бампера не требуется ни ямы, ни подъема, нужна только ровная поверхность.

Следует понимать, что для того, чтобы снять передний бампер, необходимо будет снять сопутствующие детали, тогда пригодится домкрат, набор инструментов, в котором обязательно должны присутствовать звезды Torx и другие насадки.

Давай приступим к работе:

1. Снимаем клемму с АКБ, чтобы случайно что-нибудь не замкнуть и не создать еще больше проблем.
2. Снимаем передние колеса.
3. Для удобства процесса необходимо демонтировать брызговики и крылья.

Другие проблемы и неисправности

Спустя 5-7 лет обнаруживается вспучивание краски на кромке капота и с внутренней стороны нижней части дверей. Стоит отметить, что капот Эксплорер 5 изготовлен из алюминия.

После переклейки лобового стекла на скорости порой срывает молдинги (накладки) с передних стоек. Обычно это происходит из-за сломанных креплений (клипс) в результате неправильного демонтажа и монтажа. Если молдинг остался цел, то его можно посадить на герметик. В противном случае придется приобретать новый — 8-13 тыс. рублей.

Нередко в повторителях указателей поворота, встроенных в наружные зеркала, появляется конденсат. Встречаются случаи протекания воды в салон в автомобилях, оборудованных панорамной крышей. Причина – засорение сливных отверстий, предназначенных для отвода воды (дренажей). Так же вода обнаруживаются и в багажнике — из-за плохой герметизации сварных швов в задней части крыши.

Многие владельцы Explorer со временем отмечают появление в салоне скрипов и дребезжания. Проблемные места: передняя панель, крышка бардачка, накладка с динамиками в багажнике, центральные стойки с ремнями безопасности, замок ремня и сиденья второго ряда.

Кроме того, спустя 80-120 тыс. км расходится шов кожаной обивки на дверном подлокотнике водительской двери. Дефект характерен для дорестайлинговых Эксплорер (до 2015 года). К счастью, шов можно аккуратно прошить самостоятельно.

Иногда теряет герметичность и выходит из строя камера заднего вида (8000 рублей).

За 5-7 лет порой сгнивают трубки заднего контура системы кондиционирования. Для замены на более долговечные шланги понадобится около 15 000 рублей.

Немало встречается жалоб на появление в салоне запаха гари и выхлопа. Проблема не надуманна, но единого решения для всех не существует. Предположительно неприятный запах тянет в салон из-под капота через щель между уплотнителем и далее в воздухозаборник. Другая версия, что это связано с работой клапанов вентиляции внизу багажника. Подобные жалобы имеются и в США. Там Ford объяснял, что проблема могла быть вызвана недостаточной герметичностью системы охлаждения и ее компонентов в автомобилях, собранных до сентября 2012 года.

Предохранители и реле в салоне Фольксваген Поло седан

Блок предохранителей расположен у ног водителя, в нижней части панели приборов, под рулевым колесом. Блок закрывается защитной крышкой, внутри которой обычно находится цепь для блока предохранителей.

Обозначение предохранителей с крышки блока

Описание

1	Бронировать
2	10 / 15A Выключатели на рулевой колонке, насос омывателя, электродвигатель заднего стеклоочистителя стакан
3	5 / 7.5A Реле топливного насоса, блок управления двигателем
4	7.5A Переключатели на рулевом колесе
5	Бронировать
6	5А Блок управления приборной панелью
7	5 / 15A Регулятор направления светового луча, освещение номерного знака
восемь	Форсунки 10А или резерв
девять	Блок управления ABS 5 / 7.5A, переключатель ASR / ESP
10	5 / 7,5 А Главный блок, датчик скорости автомобиля, селектор АКПП, блок управления трансмиссией, выключатель зажигания
одиннадцать	5A Регулятор направления светового пучка, мотор-редукторы в блоках фар
12	5A Джойстик регулировки зеркал заднего вида
13	15A Блок управления АКП, многофункциональный переключатель АКП, селектор АКП
14	Блок управления подушками безопасности 5 / 10A
15	5A Нагревательные элементы форсунки омывателя ветрового стекла
16	Блок управления парктроником 5 / 10А
17	10 / 15A Лямбда- и клан-зонд обогрев системы улавливания паров топлива
18	5 / 7,5A Блок управления в комбинации приборов, противотуманная фара в левом заднем фонаре
19	5 / 7,5 А Реле габаритных огней, основной аудиоблок, блок управления электрооборудованием, выключатель зажигания и стартера
ветры	5 / 10A Блок управления в комбинации приборов, подрулевые переключатели
21 год	10 / 15A Блок управления Powerpack, направленное освещение, освещение салона с задержкой отключения, освещение багажного отделения
22	Диагностический разъем 5 / 10А, блок управления микроклиматом, блок управления микроклиматом, соленоид блокировки ключа в замке зажигания
23	7.5 / 10A Центральный электрический блок, блок управления двигателем, блок управления АКПП, переключатель АКПП (ручной режим)
24	5А Блок управления силовым агрегатом, резисторы для наружных зеркал
25	5 / 7,5A Датчик давления хладагента, реле компрессора кондиционера, блок управления вентилятором охлаждения, блок управления микроклиматом, диагностический разъем, блок управления отоплением и вентиляцией, диагностический разъем
26 год	7.5 / 10A Блок управления гидроусилителем руля
27	5 / 15A Выключатель фонарей заднего хода в правом заднем фонаре
28 год	Лямбда-зонд 10А
29	Катушки зажигания 20А
тридцать	Электромагнитный клапан канистры 15А, насос охлаждающей жидкости, клапан переключения радиатора рециркуляция выхлопных газов
31 год	Форсунка цилиндра 10А
32	10А Топливный насос, 30А Блок управления двигателем
33	5A Датчик положения педали сцепления, выключатель стоп-сигнала 10A Блок управления вентилятором радиатора
34	7.5A Правый блок — фара (дальний свет) 20A Дальний свет
35 год	10А Блок управления двигателем
36	10 / 15A Топливный насос или форсунки 20A Реле подачи топлива в головку шоссе
37	25A Контроллер обогрева сиденья водителя, контроллер обогрева сиденья переднего пассажира, контроллер обогрева переднего сиденья
38	7.5А Левый блок — фара (дальний свет), блок управления щитком приборов 30А Блок управления АКПП
39	10 / 15A Правая фара (ближний свет)
40	30A Выключатель вентилятора отопителя, блок управления вентилятором отопителя
41 год	Электродвигатель заднего стеклоочистителя 15А стакан
42	Предохранитель прикуривателя 15 / 20A Volkswagen Polo Sedan
43 год	15 / 20A Блок управления электропакетом, указатели поворота, сигнальные лампы тормозной системы
44 год	Ультразвуковой датчик кражи 15А, противоугонная сирена
45	15 / 30A Блок управления навигацией, главный аудиоблок, блок управления мультимедийной системы
46	20 / 30A Блок управления блоком питания (звуковой сигнал)
47	20 / 30A Электроагрегат (электродвигатель стеклоочистителя)
48	25A / 30A Центральный замок, Привод замка двери багажного отделения, Электродвигатель люка топливного бака
49	5 / 15A Фонарь заднего хода
50	25 / 30A Блок управления двери водителя
51	25 / 30A Блок управления дверью переднего пассажира
52	30A Блок управления задней левой дверью, Блок управления задней правой дверью
53	30А Обогрев заднего стекла
54	15A Противотуманная фара
55	Катушки зажигания 15А
56	Реле обогрева лобового стекла 40А
57 год	5 / 7,5 А Боковые лампы в левой фаре и в левом заднем фонаре
58	5 / 7,5 А Боковые лампы в правой фаре и в правом заднем фонаре
59	10 / 15А Левый замок — фара (ближний свет)
60	Дневные ходовые огни 15А

Реле в салоне расположены внутри панели управления. Для доступа к нему необходимо снять крышку с торца панели управления со стороны водителя.

Конкуренты

Вместе
с глобальной сменой технической архитектуры Explorer обрёл
себе новых друзей среди автолюбителей и при этом нажил конкурентов в классе крупных
кроссоверов. Наверное, самый близкий по духу – «японец» Honda Pilot. Тоже 7 мест, тоже надёжный 3.5,
только заплатить за хороший экземпляр придётся на порядок больше. Оптимальной
альтернативой будут крупные «корейцы» Hyundai ix55 и Kia
Mohave,
первый из который уже совсем состарился, а второй потребует больше денег на
покупку.

Если хотите поменять шило на мыло и потратить ещё больше на ремонт и обслуживание, то вперёд за Land Rover Discovery – тоже вполне ресурсный и тоже проблемный в мелочах. Есть и другая крайность – старичок Mitsubishi Pajero. Ломаться он не будет, просто заставит вас на собственной шкуре прочувствовать, что такое японский «уазик». Зато полноценный внедорожник с честным полным приводом и понижайкой. В прочем, с Nissan Pathfinder та же история. Ну и, конечно, Toyota Highlander. Надёжный, комфортный, вместительный кроссовер, жаль только ужасно прожорлив и безумно дорогой на рынке б/у машин. Когда хотите платить, уважаемый? Сейчас или во время эксплуатации?

Статья по теме: Ford Explorer 5 – Расположение VIN и номера двигателя

Двигатель

Головка блока цилиндров, Клапан, Пружины клапанов, Рокера клапанов (коромысло), Сухарь клапана, Впускной клапан, Выпускной клапан, Гидрокомпенсаторы, Маслосъемные колпачки, Толкатель клапана, Клапанная крышка, Крышка маслозаливной горловины, Прокладка клапанной крышки, Прокладка ГБЦ, Распредвал, Сальник распредвала, Шестерня распредвала, Промежуточный вал, Болт ГБЦ, Направляющая втулка клапана, Клапан vtec, Прокладка клапана vtec, Масляная трубка, Блок цилиндров, Коленвал, Шкив коленвала, Болт шкива, Болт коленвала, Вкладыши коренные, Крышка коленвала (бугель), Маслоотражатель, Полукольца, Сальник коленвала, Ступица коленвала, Шестерня коленвала, Поршень, Кольца поршневые, Поршневой палец, Шатун, Болт шатуна, Вкладыши шатунные, Втулка шатуна, Поддон двигателя, Прокладка поддона, Сливная пробка, Гильза цилиндра, Масляный насос, Цепь масляного насоса, Прокладка масляного насоса, Маслоприемник, Маслоотделитель, Форсунка подачи масла, Балансировочный вал, Корпус фильтра, Крышка двигателя, ГРМ двигателя, Ремень ГРМ, Комплект ГРМ, Ролик ремня ГРМ, Натяжитель ГРМ, Натяжной ролик ГРМ, Цепь ГРМ, Комплект цепи, Успокоитель цепи, Натяжитель цепи, Фазорегулятор, Шестерня ГРМ, Крышка ремня ГРМ, Прокладка крышки ГРМ, Крепление двигателя, Кронштейн двигателя, Отбойник двигателя, Подушка двигателя (опора), Двигатель в сборе, Прокладки двигателя, Датчики двигателя, Масляный радиатор двигателя, Крепление масляного фильтра, Прокладка масляного фильтра, Кожух двигателя, Защита двигателя, Патрубок двигателя, Щуп масла

Где находится

Многие владельцы Фокусов даже не представляют, в какой части бензонасоса располагается предохранитель. В дорестайлинговой версии Форд Фокус 2 предохранитель располагался в колодках, первая из них была установлена в подкапотном пространстве машины, а вторая – под панелью приборов, там, где было расположено сидение для пассажиров (под вещевым ящиком, что в быту называется «бардачок»). Предохранительный блок, что располагался в пространстве под капотом, находился в левой части, возле аккумулятора.

В салоне современных моделей предохранительный блок можно найти под перчаточным отсеком. Там он крепится при помощи двух замков, которые внешне напоминают саморезы.

Снять предохранитель можно следующим образом:

1. Замки необходимо поворачивать против часовой, далее часть блока, что расположена впереди, опрокидывается вниз.
2. Блок можно немного приподнять и выдвигать назад, тогда он опрокидывается еще больше, и добраться до предохранителя будет легче.
3. Номера предохранителей наносятся производителями на колодку.
4. Если предохранитель или реле повреждены, их необходимо заменить.
5. Извлеките детали, качая их из стороны в сторону.

Во время выполнения работ по замене предохранителя топливного насоса Форд Фокус 2 не забывайте выключать аккумуляторную батарею.

Предохранители на Форд Фокус 2

Практически все цепи питания в Фокусе второго поколения защищены предохранителями.

Подключаются они через реле . Эти блоки могут быть установлены как в салоне авто, так и в подкапотном пространстве возле АКБ. Замена предохранителей производится при помощи специального пинцета. Расположен он на крышке с внутренней стороны. Реле можно менять руками.

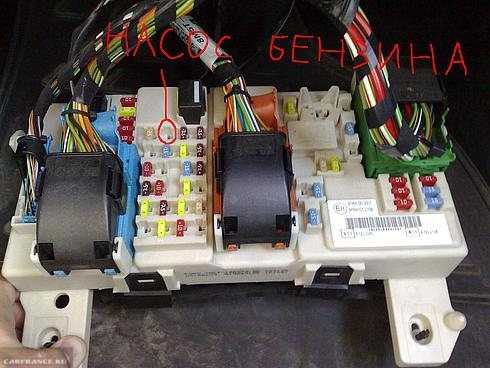

Предохранитель на бензонасос (до 2007 года)

№51 в монтажном блоке.

Местонахождение блока предохранителей в салоне.

Доступ к предохранителям в салоне осуществляется при помощи фиксаторов, которые надо потянуть вниз. Сам блок располагается возле вещевого ящика, под ним.

Откручиваем два фиксатора блока предохранителей.

Чтобы с блоком было удобнее работать, его можно немного выдвинуть вперёд. Он крепится на кронштейнах

Перед заменой предохранителя важно выяснить причину, по которой он перегорел

Ставим перемычку

Можно в такой ситуации поставить временно перемычку на верхних 2 контакта. Тогда бензонасос будет работать принудительно при включении зажигания.

Рекомендуем воздержаться от установки перемычек. Это может стать причиной возникновения более серьёзных проблем или пожара. ТОЛЬКО КАК ВРЕМЕННЫЙ ВАРИАНТ .

Реле стартера Форд Фокус 2 где находится

Причин, по которым возникает необходимость снятия стартера автомобиля Форд Фокус 2, может быть несколько. Прежде всего, это замена или ремонт в случае его поломки, также стоит отметить, что снятие стартера необходимо в ходе демонтажа коробки передач

Важно помнить, что прежде чем снять стартера Ford Focus 2 необходимо отключить минусовую клемму аккумуляторной батареи

Инструкция по снятию стартера Форд Фокус 2

1. Так как часть работ выполняется под двигателем необходимо снять нижнюю защиту. Для этого ключом Torx T-30 откручиваем все саморезы, которые крепят ее к нижним элементам автомобиля.

Как проверить стартер Форд Фокус 2

1. С помощью плоской отвертки проворачиваем шестерню привода стартера. В одном направлении она должна проворачиваться вместе с валом привода, а в обратном направлении на валу привода. Если этого не происходит или шестерня тяжело перемещается и крутится, то в таком случае вал привода необходимо заменить.

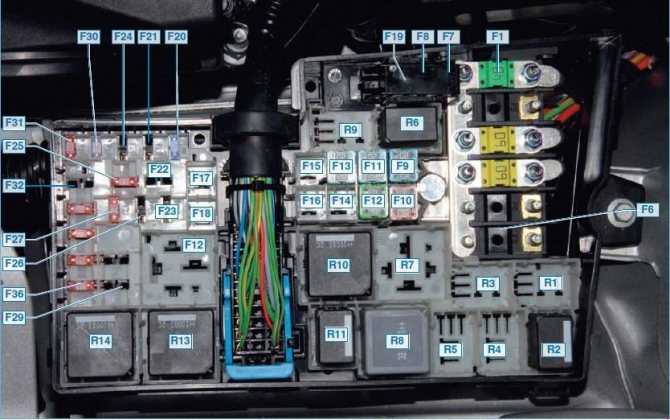

Блок в моторном отсеке
