Универсалы Toyota Probox и Succeed: теперь гибриды

Эта парочка рабочих лошадок едва ли не самые консервативные автомобили на японском рынке. Они появились в 2002 году и с тех пор пережили минимум изменений, сохранив спартанский дух и предельно простую конструкцию. Но именно за такой набор качеств Probox и Succeed любят как японские коммерсанты, так и российские покупатели подержанных машин на Дальнем Востоке. Кстати, помимо названия, эти две модели отличаются только тем, что продают их через разные сбытовые сети, коих у Тойоты в Японии три. Но теперь универсалы пережили чуть ли не самую серьезную модернизацию за все 16 лет конвейерной жизни: в них имплантировали гибридную силовую установку.

Техника целиком заимствована у массового хэтчбека Toyota Aqua (он же Prius C на других рынках). Это атмосферник 1NZ-FXE объемом 1,5 л (74 л.с., 111 Нм), электромотор 1LM (61 л.с., 169 Нм) и электромеханический вариатор. Пиковая мощность установки — 100 л.с. против 109 сил у чисто бензиновой версии с мотором 1.5 и вариатором. Никель-металл-гидридный тяговый аккумулятор емкостью всего 6,5 А·ч расположен под задним сиденьем.

Гибридный привод обещает не только сниженный расход топлива (3,6 л/100 км по циклу JC08 против 5,1 л у бензиновой модификации), но еще и налоговые льготы (в Японии, разумеется), что в случае с коммерческим транспортом даже важнее. Однако у бензоэлектрических версий есть и ряд недостатков. Они могут иметь только передний привод (для бензиновых также предлагается полноприводная трансмиссия), а из-за увеличенной снаряженной массы (плюс 70 кг) паспортная грузоподъемность сократилась с 400 до 350 кг. Вдобавок объем бензобака уменьшен с 50 до 42 литров.

Кстати, помимо гибридной установки, модели Probox и Succeed обзавелись другими обновками. Причем, изучая их перечень, и не скажешь, что на дворе 2018 год. В стандартную комплектацию теперь входят иммобилайзер и USB-порт для зарядки гаджетов, а за доплату для близнецов впервые предложены климат-контроль и подогрев сиденья водителя

Еще одно важное новшество — увеличен держатель на передней панели, в который можно поместить смартфон или рабочий блокнот. На контрасте с этими изменениями — доработанный электронный комплекс Safety Sense, который теперь может распознавать пешеходов и останавливать машину перед ними

Гибридную версию можно заказать в любой из четырех существующих комплектаций, включая самую дешевую пустую. Но если цены на бензиновые Probox и Succeed в Японии начинаются с 12 тысяч долларов за машину с мотором 1.3 и от 13700 долларов за версию с двигателем 1.5, то гибридный универсал обойдется минимум в 16100 долларов. Поставлять модели-близнецы за пределы Японии Toyota по-прежнему не планирует.

Блок под капотом

Под капотом основой блок предохранителей и реле расположен в левой части моторного отсека, рядом с аккумулятором.

Обозначение

p, blockquote 38,0,0,0,0 —>

1	15A DOME — Часы, комбинация приборов, двойная блокировка, фары, освещение салона, предупреждающий зуммер, мульти-информационный дисплей, аудио система, блок управления блокировкой дверей
2	15A EFI — Блок управления двигателем, иммобилайзер, блок управления коробкой передач
3	15A HORN — Звуковой сигнал
4	15A AM2 — Система зарядки, комбинация приборов, блок управления двигателем, иммобилайзер, блок управления коробкой передач, мульти-информационный дисплей, система подушек безопасности SRS, система зажигания
5	30A ST — Система запуска
6	—
7	10A H−LP LH — Левая фара, корректор фар
8	10A H−LP RH — Левая фара, корректор фар
9	15A P/POINT — Розетка
10	Запасной предохранитель
11	Запасной предохранитель
12	Запасной предохранитель
13	—
14	—
15	30A RDI — Вентилятор системы охлаждения
16	50A HTR SUB1 — Вспомогательный отопитель (PTC)
17	—
Реле
R1	Вентилятор системы охлаждения
R2	Вентилятор системы охлаждения
R3	Стартер
R4	—
R5	Розетка
R6	Вспомогательный отопитель (PTC)
R7	EFI
R8	Муфта компрессора кондиционера
R9	Звуковой сигнал

p, blockquote 39,0,0,0,1 —>

Отдельные элементы могут устанавливаться вне данного блока. Например на плюсовой клемме аккмумуляторной батареи может крепится блок плавких вставок высокой мощности.

Источник статьи: http://vsepredohraniteli.ru/toyota/probox-succeed.html

Установка автосигнализации на Toyota Probox

Точки подключения автосигнализации на Toyota Probox 2005 год

Автор Александр

Жгут замка:+12 – белый/синийЗажигание 1 – черный/желтыйЗажигание 2 – черныйАсс – синий/красныйСтартер – черный тонкий

Правый водительский порог:Повороты – зелёный/черный и зелёный/желтыйСтоп – зелёный/белыйДверь водителя (-) – красныйДвери пассажирская + багажник (-) – красный/белыйБензонасос – черный/красный

Тахометр – контакт №9 в OBD

Точки подключения автосигнализации на Toyota Probox 2012

Автор VK

Разъем панели приборов:концевик водительской двери (-) – красныйконцевик остальных дверей (-) – красный/белыйаварийка (+) – зеленый/черный и зеленый/желтыйгенератор (+) – зеленый

Центральный замок – жгут с водительской двери: коричневый/желтый (закрывание) и зеленый/черный (открывание).

Точки подключения автосигнализации на Toyota Probox 2017

Автор Kalkopf

Замок зажигания:+12 – красный, белыйACC – синийIG1 – розовыйIG2 – голубойST – зеленый

Левый порог:Дверь передняя левая – красный Дверь задняя левая – красный Дверь задняя правая – красный Дверь передняя правая – красныйДверь багажника – красный Бензонасос – черный

Управление поворотниками (-) – синий на кнопкеСтоп – белый на педали тормозаЦентральный замок – бежевый (закрыть), зелёный (открыть) из двери водителяТахометр – салатовый на диагностическом разъеме

Toyota Yaris — электрические схемы

См. Также: Руководства по обслуживанию Toyota.

Руководство по ремонту Toyota Yaris

ЭЛЕКТРОПРОВОДКА

Расположение деталей в моторном отсеке Verso 1999

Положение деталей в теле

Расположение деталей на приборной панели

EWD398F YARIS VERSO ECHO ЭЛЕКТРИЧЕСКАЯ СХЕМА VERSO

1999

Toyota Yaris 1999 года ЭЛЕКТРОПРОВОДКА Verso

Toyota Yaris 1999 Verso ОБЩАЯ ЭЛЕКТРИЧЕСКАЯ СХЕМА

Toyota Yaris 1999 Verso Список коннекторов

EWD398F YARIS VERSO ECHO ЭЛЕКТРИЧЕСКАЯ СХЕМА VERSO

Toyota Yaris 1999 Verso Руководство по ремонту

2001

Toyota Yaris 2001 г. ДИАГНОСТИКА

Toyota Yaris 2001 КУЗОВ ЭЛЕКТРИЧЕСКИЙ

Toyota Yaris 2001 Все Руководство по ремонту

2005

Toyota 2004-2005 Ярис Руководство пользователя (OM52624U)

Toyota Yaris 2005 г. Ремонт повреждений при столкновении.pdf

Тойота Ярис 2005 2007 Все руководства по ремонту

Toyota Yaris 2005 Обслуживание руководство

2007

Toyota Yaris 2007 г. ЭЛЕКТРИЧЕСКАЯ СХЕМА

Тойота Ярис 2007 U340E Автоматическая коробка передач

Тойота Ярис 2005 2007 Все руководства по ремонту

Toyota 2007 Ярис Столкновение

2017

Владельцы Toyota Yaris 2017 Руководство

Тойота 2017 Ярис Квик Справочное руководство

Гарантия Toyota 2017 Yaris и руководство по обслуживанию

Toyota 2017 Entune Система Краткое руководство

Блок в салоне

В салоне основной блок предохранителей и реле находится в нижней части панели приборов за защитной крышкой.

Фото пример исполнения

Схема с крышки блока

Схема

Описание

R1- Реле отопителя R2 — Главное силовое реле R3 — Реле-прерыватель указателей поворота R4 — Реле топливного насоса

AM1 (50A) — Силовой толстый провод идет напрямую от АКБ на замок зажигания и АСС

Power (30А) — Электропривод стеклоподъемников, люка

Heather (40А) — Кондиционер с ручным, автоматическим управлением

Gauge (10А) Система зарядки (модели выпуска до 08.2002). Система управления двигателем. Система электронного управления АКПП. Антиблокировочная система тормозов. Индикаторы АКПП. Электропривод стеклоподъемников. Центральный замок. Система предупреждения об оставленном в замке зажигания ключе и невыключенном освещении. Система предупреждения о непристегнутом ремне. Электропривод люка. Комбинация приборов. Часы. Указатели поворота и аварийка. Фонари заднего хода. Кондиционер с ручным, автоматическим управлением. Подушки безопасности (модели выпуска с 08.2002). Антиблокировочная система тормозов, противобуксовочная система и система курсовой устойчивости (модели выпуска с 08.2003).

Def (20А) — Обогреватель заднего стекла.

Door (25А) — Центральный замок.

Tail (7.5A) Система предупреждения об оставленном в замке зажигания ключе и невыключенном освещении. Комбинация приборов. Часы. Фары (галогеновые). Габариты и подсветка. Задние противотуманные фонари. Противотуманные фары (до 08.2002). Кондиционер с ручным управлением (до 08.2002). Фары (ксенон).

Wiper (20A) — Очиститель и омыватель лобового и заднего стекол.

Electronic B (7.5A) Система управления двигателем. Система электронного управления АКПП. Задние противотуманные фонари. Кондиционер с ручным управлением (до 08.2002). Система иммобилайзера (с 08.2002). Антиблокировочная система тормозов, противобуксовочная система и система курсовой устойчивости (модели выпуска с 08.2003). Система заднего обзора (модели 2WD с 08.2003).

Fog (15A) — Противотуманные фары.

Accessory (15A) Электропривод зеркал. Аудиосистема.Прикуриватель. Разъем для подключения доп. оборудования. Система заднего обзора (модели 2WD с 08.2003).

Electronic Ig (7.5A) Электропривод вентиляторов (до 08.2002). Антиблокировочная система. Лампы освещения салона. Кондиционер с ручным и автоматическим управлением. Электропривод вентиляторов (с 08.2002). Обогреватель заднего стекла (с 08.2002). Антиблокировочная система тормозов, противобуксовочная система и система курсовой устойчивости (модели выпуска с 08.2003). Система заднего обзора (модели 2WD с 08.2003).

Haz (10A) — Указатели поворота и аварийной сигнализации.

A/C (7.5A) — Кондиционер с ручным и автоматическим управлением.

Invertor (15A) — Разъем для подключения доп.оборудования.

Stop (10A) — Стоп-сигналы, Система управления двигателем, Антиблокировочная система тормозов

Toyota Probox

Пятидверный универсал Toyota Probox, как и его «брат» Succeed,- простой, практичный и честный трудяга, созданный для грузопассажирских перевозок, снискавший одобрение как среди предпринимателей, так обычных автолюбителей.

Что не удивительно, ведь эта «коробка» полна сюрпризов. Какие из них стали упущением компании, а какие оказались приятными и полезными «для дела», поведали автовладельцы.

«Toyota Probox – подходит тем, кто ищет в авто практичность, надежность и универсальность.»

За пять лет водительского стажа я ездил на Toyota Bb, Toyota Opa, Mazda Demio, Hundai Getz. После продажи последнего «корейца» хотелось надежное, простое, вместительне и ликвидне авто.

К тому же на работе возникла потребность в перевозке груза из транспортных компаний плюс предстоял квартирный переезд и пополнение в семье – было необходимо, чтобы коляска внедорожная (с большими колесами) без проблем помещалась в багажник. Выбор пал на Toyota Probox.

Даже экстерьер модели сделан не ради привлечения внимания. Внешне «Пробокс» напоминает кирпич – ничего лишнего, все для полезного объема и уменьшения металла и, как следствие, конечной цены.

Салон тоже весьма аскетичный, все выполнено из твердого обычного пластика для практичности. В центре панели есть выдвигающийся мини-столик. Огорчает отсутствие тахометра на панели приборов и шумоизоляции, но, учитывая стоимость машины, другого и не ожидал.

Изначально я искал модель именно в комплектации с мягким задним сиденьем и полным электропакетом для комфорта пассажиров. Однако, в выбранной мной комплектации не было салонного фильтра, и летом при работе кондиционера ощущались все запахи выхлопных газов. Но место под его установку было, и я поставил корпус и сам фильтрующий элемент.

Автомобиль радует своими внутренними параметрами – единственный из немногих имеет возможность перевозки груза на поддоне, помещенного в багажник с помощью погрузчика. Также при поездках на природу летом всей семьей в багажнике помещаются: коляска, две палатки, спальники, надувные матрасы и многое другое.

На Probox установлен самый распространенный в семействе марки Toyota двигатель – 1NZ, выдающий 110 «японских скакунов».

Динамики для города и обгонов на трассе более чем достаточно. При пробеге в 210 тыс. км расход масла на 8 тыс. км составляет 100 г. Расход топлива на колесах 13 радиуса: город 8-10 л, трасса 6-7 л. Зимой авто не доставляет особых хлопот, заводится в -370C без ночных прогревов.

Задняя ходовая часть на «Пробокс» точно как на Toyota Prado и его «одноклассниках», только чуть в уменьшенном масштабе и с трубой вместо заднего моста, т.е. очень крепкая и надежная.

Причем как показывает опыт – чем больше груз в багажнике, тем машина устойчивее и послушнее на дороге. Передняя часть авто по подвеске аналогична Toyota Vitz – слабоватые ступичные подшипники и короткий ход стоек для наших «дорог без ям».

Еще один момент: так как шумоизоляции нет, во время поездок часто кажется, что подвеска «нездорова», поскольку каждую кочку не только ощущаешь, но и отчетливо слышишь грохот от нее.

Кроме того, передний бампер состоит из четырех элементов, и если при парковке упереться в высокий бордюр или зимой в сугроб нижней частью переднего бампера – «губой», то у нее отрываются хрупкие крепления под клипсы и давление идет на передние крылья.

Последние, в свою очередь, гнутся в нижних частях. Считаю, что «губа» и два крыла являются расходным материалом на данном авто из-за наших погодных условий.

По этой причине весной на дорогах очень много Probox с помятой передней частью. Самое интересное, что у «собрата» «Пробокса» Toyota Succeed данная беда полностью отсутствует, т.к. передний бампер цельный и конструкция передних крыльев другая.

Обслуживание авто обходится в копейки: все запчасти и расходники есть в наличии. Но лично я заказываю запчасти через интернет – получается еще дешевле. За 1,5 года эксплуатации и 40 тыс. км пробега в авто менял лишь стойки, пружины и сайлентблоки.

В целом Toyota Probox меня радует. Эта машина – трудяга для реальных жизненных потребностей и подходит тем, кто ищет в транспортном средстве практичность, надежность и универсальность.

Блок в салоне

В салоне основной блок предохранителей и реле находится в нижней части панели приборов за защитной крышкой.

R1- Реле отопителя R2 — Главное силовое реле R3 — Реле-прерыватель указателей поворота R4 — Реле топливного насоса

AM1 (50A) — Силовой толстый провод идет напрямую от АКБ на замок зажигания и АСС

Power (30А) — Электропривод стеклоподъемников, люка

Heather (40А) — Кондиционер с ручным, автоматическим управлением

Gauge (10А) Система зарядки (модели выпуска до 08.2002). Система управления двигателем. Система электронного управления АКПП. Антиблокировочная система тормозов. Индикаторы АКПП. Электропривод стеклоподъемников. Центральный замок. Система предупреждения об оставленном в замке зажигания ключе и невыключенном освещении. Система предупреждения о непристегнутом ремне. Электропривод люка. Комбинация приборов. Часы. Указатели поворота и аварийка. Фонари заднего хода. Кондиционер с ручным, автоматическим управлением. Подушки безопасности (модели выпуска с 08.2002). Антиблокировочная система тормозов, противобуксовочная система и система курсовой устойчивости (модели выпуска с 08.2003).

Def (20А) — Обогреватель заднего стекла.

Door (25А) — Центральный замок.

Tail (7.5A) Система предупреждения об оставленном в замке зажигания ключе и невыключенном освещении. Комбинация приборов. Часы. Фары (галогеновые). Габариты и подсветка. Задние противотуманные фонари. Противотуманные фары (до 08.2002). Кондиционер с ручным управлением (до 08.2002). Фары (ксенон).

Wiper (20A) — Очиститель и омыватель лобового и заднего стекол.

Electronic B (7.5A) Система управления двигателем. Система электронного управления АКПП. Задние противотуманные фонари. Кондиционер с ручным управлением (до 08.2002). Система иммобилайзера (с 08.2002). Антиблокировочная система тормозов, противобуксовочная система и система курсовой устойчивости (модели выпуска с 08.2003). Система заднего обзора (модели 2WD с 08.2003).

Fog (15A) — Противотуманные фары.

Accessory (15A) Электропривод зеркал. Аудиосистема. Прикуриватель. Разъем для подключения доп. оборудования. Система заднего обзора (модели 2WD с 08.2003).

Electronic Ig (7.5A) Электропривод вентиляторов (до 08.2002). Антиблокировочная система. Лампы освещения салона. Кондиционер с ручным и автоматическим управлением. Электропривод вентиляторов (с 08.2002). Обогреватель заднего стекла (с 08.2002). Антиблокировочная система тормозов, противобуксовочная система и система курсовой устойчивости (модели выпуска с 08.2003). Система заднего обзора (модели 2WD с 08.2003).

Haz (10A) — Указатели поворота и аварийной сигнализации.

A/C (7.5A) — Кондиционер с ручным и автоматическим управлением.

Invertor (15A) — Разъем для подключения доп.оборудования.

Stop (10A) — Стоп-сигналы, Система управления двигателем, Антиблокировочная система тормозов

Предохранители и реле Тойота Пробокс, 2002

Основная часть цепей питания оборудования защищена предохранителями. Фары, электродвигатели вентиляторов, бензонасос и другие потребители подключены посредством реле. Защитные элементы установлены в монтажных блоках, которые находятся в салоне и в моторном отсеке.

Рассмотрены модели Тойота Пробокс (XP50, XP160) 2002, 2003, 2004, 2005, 2006, 2007, 2008, 2009, 2010, 2011, 2012, 2013, 2014, 2015, 2016, 2017, 2018, 2019 года выпуска, также информация по схем блокам подходит для моделей Succeed (Тойота Саксид).

В салоне

Монтажный блок находится справа от руля.

Назначение предохранителей в салоне
№	Ток, А	Защищаемая цепь
1	50	зажигание
2	30	электропривод стеклоподъемников
3	40	кондиционер
4	10	Комбинация приборов
5	20	обогреватель заднего стекла
6	25	Электропривод замков дверей
7	7,5	Передние и задние габариты, подсветка номерного знака
9	20	Стеклоочиститель и омыватель
10	7,5	система управления двигателем, задний противотуманный фонарь, АБС, подушки безопасности
11		Нет
12	15	Часы, электропривод боко­вых зеркал заднего вида, предохранитель прикуривателя пробокс саксид
13	7,5	ABS, система блокировки селектора и клю­ча в замке зажигания
14	10	Аварийная сигнализация
15	7,5	кондиционер
16	15	розетка
17	10	стоп-сигналы
	7,5	холостой ход
Реле
R1	отопитель (печка салона)
R2	силовое (от замка зажигания)
R3	прерыватель указателей поворотов
R4	бензонасос

В моторном отсеке

Расположение монтажного блока.

Назначение предохранителей в моторном отсеке Пробокс/Саксид
№	Ток, А	Защищаемая цепь
1	15	Освещение салона
2	15	efi
3	15	Сигнал
4	15	AM
5	30	Стартер
6	10	Ближний свет (левая фара)
7	10	Ближний свет (правая фара)
8	30	электродвигатель вентилятора
9	30	кондиционер
Реле
R1	кондиционер
R2	гудок
R3	электромагнитная муфта компрессора кондиционера
R4	главное реле системы впрыска
R5	стартер
R6	электродвигатель вентилятора
R7

Блок предохранителей в салоне Toyota Probox, Toyota Succeed

Теперь про салонный блок. В салоне блок предохранителей находится с правой стороны, справа от руля. Здесь необходимо найти дверку и снять ее.

Перед вами предстанут предохранители и реле.

Расположение и назначение предохранителей и реле в салоне.

№	обозначение	назначение	Сила тока, А
1	AM1	зажигание	50 А
2	POWER	электропривод стеклоподъемников	30 А
3	HTR	кондиционер	40 А
4	GAUGE	Комбинация приборов	10 А
5	DEF	обогреватель заднего стекла	20 А
6	D/L	Электропривод замков дверей	25 А
7	TAIL	Передние и задние габариты, подсветка номерного знака	7,5 А
9	WIPER	Стеклоочиститель и омыватель	20 А
10	ECU-B	система управления двигателем, задний противотуманный фонарь, АБС, подушки безопасности	7,5 А
11	—	—
12	ACC	Часы, прикуриватель, электропривод боко­вых зеркал заднего вида	15 А
13	ECU-IG	ABS, система блокировки селектора и клю­ча в замке зажигания	7,5 А
14	HAZ	Аварийная сигнализация	10 А
15	A.C	кондиционер	7,5 А
16	INV	розетка	15 А
17	STOP	стоп-сигналы	10 А
I/UP	холостой ход	7,5 А
R1	реле отопителя (печки салона)
R2	силовое реле (от замка зажигания)
R3	реле прерыватель указателей поворотов
R4	реле топливного насоса

В целом Probox (Suceed) машина утилитарная, а значит и электроники в ней по минимуму. Можно сказать что в нашем случае все просто и понятно.

Источник статьи: http://autosecret.net/rukovodstvo-po-remontu/raspolozhenie-predokhranitelej-na-mashinakh/predokhraniteli-i-rele-toyota-raspolozhenie-blokov/616-predokhraniteli-i-rele-probox-suceed

Электрические схемы TOYOTA AVENSIS — Схема электрических соединений автомобиля

Схема электрических соединений TOYOTA AVENSIS

Схема подключения стоп-сигнала TOYOTA AVENSIS

TOYOTA AVENSIS — Схема запуска

Схема подключения зарядного устройства TOYOTA AVENSIS

Схема подключения системы зажигания TOYOTA AVENSIS

Схема подключения управления двигателем TOYOTA AVENSIS

Схема подключения системы управления дверным замком и системы защиты от кражи TOYOTA AVENSIS

Некоторые электрические схемы TOYOTA AVENSIS находятся над страницей.

Toyota Avensis заменила Carina в 1997 году. Производство автомобилей первого поколения продолжалось до 2003 года.

Avensis имел версии с кузовами седан, хэтчбек и универсал (который на японском рынке был отдельной моделью Caldina ). Для машины их было три бензиновые моторы 1.6, 1.8 и 2.0, а также двухлитровый турбодизель.

Toyota Avensis второго поколения (2003-2008 гг.), Как и прежде, выпускалась с такими же типами кузова на заводе в Великобритании, откуда автомобили доставлялись, в том числе на Японский рынок.

Седаны и универсалы Avensis продавались объемом 1,8 л (129 л.с.), 2,0 л (147 л.с.) и 2,4 л 163 л.с. В Европе, кроме того, были версии с 1,6-литровым двигателем. бензиновый мотор и с дизелями 2 и 2,2 л. Японским покупателям предлагались автомобили с бензиновыми двигателями 2.0 или 2.4, в том числе с полным приводом.

Toyota Service Manuals — электрические схемы

• Предпосылки для полевого журнала
• Определите свою корпоративную философию и начните жить по ней
• Создание экономичных процессов на всем предприятии
• Создание начальной стабильности процесса
• Создать связанный процесс
• Установление стандартизированных процессов и процедур
• Прокачка: будь больше похож на черепаху, чем на заяц
• Создайте культуру, которая не мешает устранять проблемы
• Сделайте технологии совместимыми с людьми и экономичными процессами
• Развивайте лидеров, которые живут вашей системой и
• Культура сверху вниз
• Развивайте исключительных сотрудников команды
• Разработка поставщиков и партнеров как расширений
• предприятия
• Решение проблем по образцу Toyota
• Развивайте глубокое понимание
• Ситуация и определение проблемы
• Завершите тщательный анализ первопричин
• Рассмотрите альтернативные решения при достижении консенсуса
• Планирование-выполнение-проверка-действие
• Расскажите историю с помощью отчета формата A3
• Стратегии и тактика бережливого внедрения

Заключение

В целом, вариатор K310, K312 надежен, способен прослужить весь заявленный изготовителем срок. Он относительно недорогой в обслуживании и ремонте. Однако его срок службы ограничен конусами, замена которых обойдется в половину рыночной стоимости транспортного средства. Придерживаясь элементарных рекомендаций по эксплуатации автомобиля с вариатором, легко продлить срок службы коробки передач.

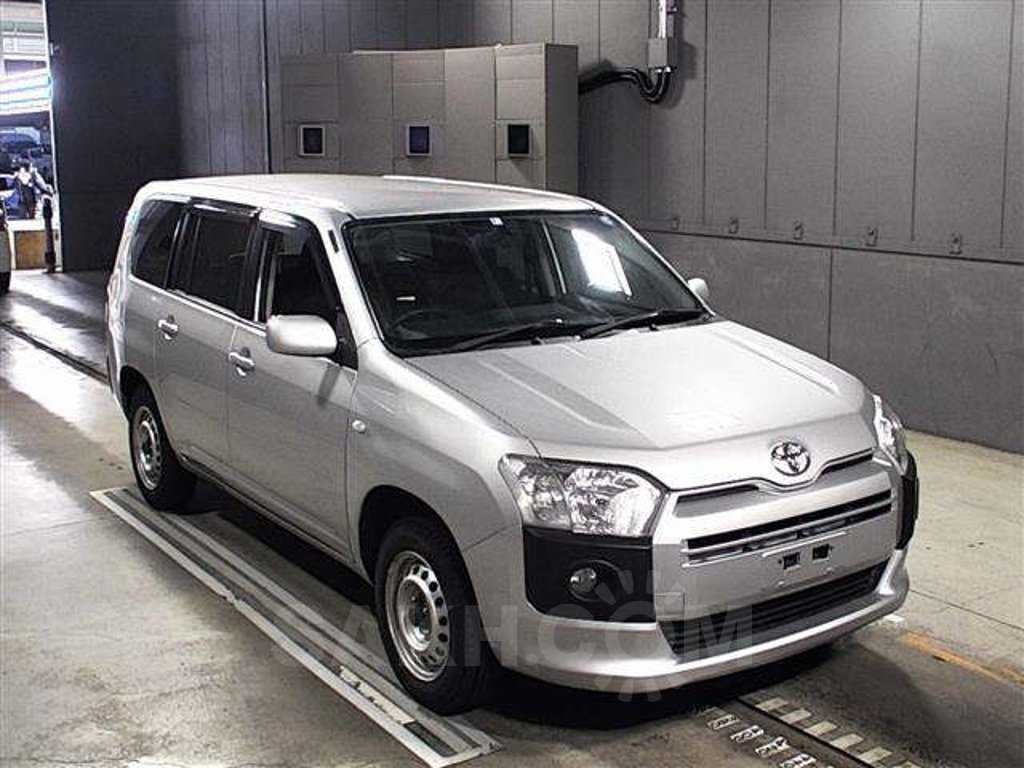

Рестайлинговый Toyota Probox

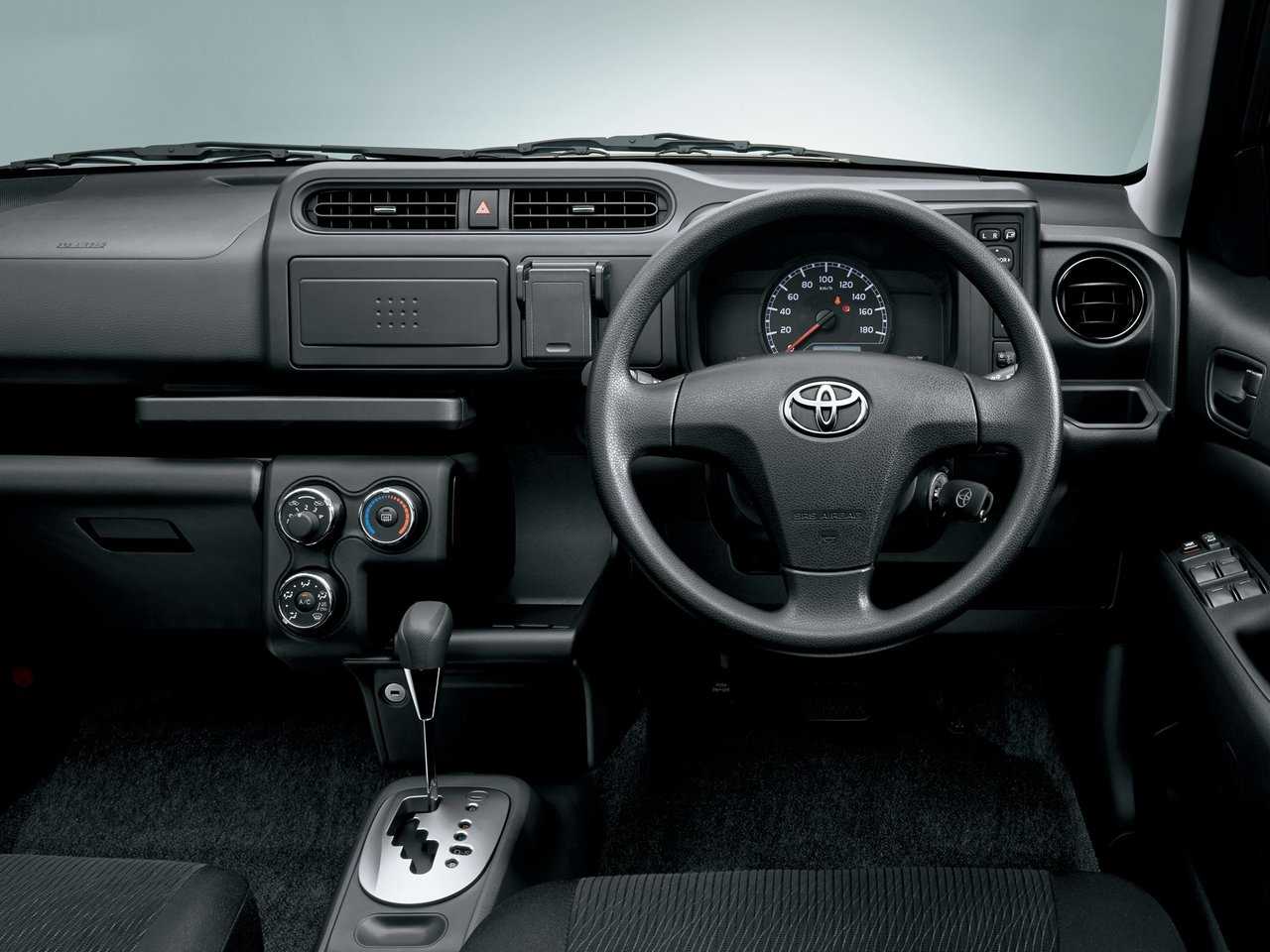

Интерьер рестайлингового Toyota Probox

Масло для вариатора Toyota CVT Oil

Свой фильтр поддона у вариаторов К310 — K312 — 348010A. (Фильтр К110-112 — №348010). Мастера меняют фильтр при каждой смене масла.

Фильтр гидроблока (K310/K311/K312/K110/K111/K112) — 348013 меняется с разборкой и чисткой плиты гидроблока.
