Схема предохранителей тойота ленд крузер прадо 120

Предохранители и реле в салоне

Чтобы устранить системную неисправность в электросети автомобиля, нужно соблюдать все меры предосторожности. Нельзя пользоваться устройствами более высокого номинала, не подходящими для этих целей предметами, самодельными «жучками» и просто проволокой

В случае частых поломок следует найти основную причину повышения силы тока в автомобильной сети, а затем заняться ее устранением.

Возможны 2 варианта расположения – правый и левый руль. Фото предохранителей ленд крузер прадо 120 4 литра в салоне:

Прикуриватель и габариты

На прадо 120 4 литра предохранитель прикуривателя находится там же, где расположены TEMS и SRS (система подушек безопасности) – на панели приборов в салоне, имеет порядковый номер 24 и аббревиатуру «CIG».

Предохранитель габаритов прадо 120, независимо от того, какой руль (правый или левый), имеет маркировку «TAIL» № 22 салонного блока. При его неисправности не включаются повороты (не горят), и исчезает подсветка номера машины. За свет габаритов также отвечает реле № 2.

Система ТЕМС

Предохранители системы ТЕМПС в Land Cruiser прадо 120 4 литра на указанной панели имеют порядковый номер 6 и маркировку «TEMS». Эта регулируемая с помощью электроники подвеска была разработана фирмой Toyota для линии своих автомобилей. Такая система имеет несколько вариантов езды (комфортный, спортивный, сверхкомфортный, полуспортивный) и позволяет автомобилю адекватно реагировать в случае резких поворотов, быстрого торможения, движения по бездорожью. TEMS сама перенастраивает нагрузку на ось Toyota Prado 120, жесткость амортизаторов, высоту шасси, сохраняет устойчивость автомобиля и противодействует крену кузова в бок и в поперечном направлении, а также «клевки носом» в случае торможения.

Прочее

За подъем, очистку и омывание передних, боковых, задних стекол и люка отвечают:

• FR WIP−WSH (5);
• RR WIP (8);
• RR WSH (14);
• P FR P/W (18);
• P RR P/W, D RR P/W (19);
• P RR P/W, D RR P/W (20);
• POWER (20);
• силовое реле – R3.

Предохранители розетки в салоне – PWR OUTLET (12), сидений ‒ D P/SEAT, P P/SEAT (10, 11), топливного насоса ‒ STA (17).

Блоки в салоне

Расположение

Общая схема расположения блоков в салоне

Левый руль

Описание

1. Блок управления кондиционером (автоматический кондиционер (автомобили без навигации))
2. Усилитель транспондера ключа
3. Блок предохранителей
4. Блок управления электронной регулируемой подвеской
5. Блок управления контролем устойчивости (VSC A/T)
6. Блок управления электрооборудованием кузова
7. Блок управления противоугонной системой
8. Распределительный блок №1
9. Распределительный блок №2
10. Усилитель вязкостного подогревателя
11. Компьютер транспондера ключа
12. Распределительный блок №3
13. Блок управления контролем устойчивости (VSC M/T)
14. Блок управления кондиционером (автоматический кондиционер (автомобили с навигацией)) Блок управления кондиционером (механический кондиционер)
15. Блок управления двигателем (M/T) Блок управления двигателем и автоматической коробкой передач (A/T)
16. Блок управления блокировкой центрального дифференциала Блок управления блокировкой заднего дифференциала
17. Блок реле
18. Блок сетевого шлюза
19. Блок управления навигацией
20. Усилитель холодильника
21. Блок управления блокировкой селектора коробки передач
22. Аудио усилитель
23. Блок подушек безопасности

Правый руль

Обозначение

1. Блок управления электрооборудованием кузова
2. Блок предохранителей
3. Блок управления контролем устойчивости (VSC)
4. Блок сетевого шлюза
5. Блок подушек безопасности
6. Блок управления навигацией
7. Блок управления блокировкой селектора коробки передач
8. Усилитель холодильника
9. Аудио усилитель
10. Блок реле
11. Блок управления блокировкой центрального дифференциала Блок управления блокировкой заднего дифференциала
12. Блок управления электронной регулируемой подвеской
13. Блок управления двигателем (M/T) Блок управления двигателем и автоматической коробкой передач (A/T)
14. Блок управления кондиционером (автоматический кондиционер (автомобили с навигацией)) Блок управления кондиционером (механический кондиционер)
15. Распределительный блок №3
16. Компьютер транспондера ключа
17. Усилитель вязкостного подогревателя
18. Распределительный блок №2
19. Блок управления кондиционером (автоматический кондиционер (автомобили без навигации))
20. Распределительный блок №1
21. Блок управления противоугонной системой
22. Реле двойной блокировки замков дверей
23. Усилитель транспондера ключа

Блок предохранителей

Он находится в нижней части панели приборов, за защитной крышкой.

Пример схемы с обратной стороны крышки

Схема

Назначение

1	10A IGN — Блок управления топливным насосом, cистема многоточечного впрыска топлива /система последовательного многоточечного впрыска топлива, ABS, VSC, A-TRC
2	10A SRS — Система подушек безопасности SRS
3	7,5A GAUGE — Комбинация приборов
4	7,5A ST2 — Система многоточечного впрыска топлива/ система последовательного многоточечного впрыска топлива
5	30A FR WIP−WSH — Стеклоочиститель и омыватель
6	20A TEMS — Электронная регулируемая подвеска
7	20A DIFF — Блокировка заднего дифференциала, блокировка центрального дифференциала
8	15A RR WIP — Задний стеклоочиститель
9	—
10	30A D P/SEAT — LHD: Сиденье водителя с электроприводом
30A P P/SEAT — RHD: Сиденье пассажира с электроприводом
11	30A P P/SEAT — LHD: Сиденье пассажира с электроприводом
30A D P/SEAT — RHD: Сиденье водителя с электроприводом
12	15A PWR OUTLET — Розетка
13	10A IG1 NO.2 — Кондиционер, холодильник
14	15A RR WSH — Омыватель заднего стекла
15	10A ECU-IG — Блокировка селектора коробки передач, стеклоподъемники, ABS, VSC, A-TRC, кондиционер, люк, розетки
16	10A IG1 — ABS, VSC, A-TRC, кондиционер, система зарядки, обогрев заднего стекла, лампы заднего хода, указатели поворота, аварийная сигнализация
17	7,5A STA — Блок управления топливным насосом
18	20A P FR P/W — Стеклоподъемник переднего пассажира
19	20A P RR P/W — LHD: Задний правый стеклоподъемник
20A D RR P/W — RHD: Задний правый стеклоподъемник
20	20A D RR P/W — LHD: Задний левый стеклоподъемник
20A P RR P/W — RHD: Задний левый стеклоподъемник
21	10A PANEL — Подсветка панели приборов
22	10A TAIL — Габаритный свет, освещение номерного знака
23	7,5A ACC — Блок управления автоматической коробкой передач, розетки, зеркала с электроприводом, аудио система
24	10A CIG — Прикуриватель
25	30A POWER — Стеклоподъемники, люк

С обратной стороны блока крепятся некоторые реле.

Схема

Расшифровка

• R1 — Звуковой сигнал
• R2 — Габаритный свет
• R3 — Силовое реле (стеклоподъемники, люк)
• R4 — Розетки (ACC SKT)

Схема

Описание

• R1 — Панель
• R2 — Лампы заднего хода
• R3 — Обогрев зеркал (MIR HTR)

Дополнительные элементы

Схема

Обозначение

1. Блок управления люком
2. Распределительный блок
3. Реле заднего кондиционера
4. Усилитель заднего кондиционера
5. Ресивер центрального замка

Основной блок

Находится под крышкой капота авто и насчитывает большую часть всех предохранителей машины. Их задача — обеспечить бесперебойную работу электрических систем, устройств, датчиков. Они предотвращают резкие скачки напряжения, продлевая жизнь автомобилю.

Помимо основных, монтажный блок включает детали, которые отвечают за работу буксировки, подсветки внутри машины, габаритов. Присутствуют элементы защиты для впрыска топлива, пусковой, навигационной систем. Сама панель содержит место для установления дополнительных компонентов.

Схема предохранителей Prado 150 наклеена на обратной стороне крышки. Подробная информация о предназначении каждой из частей находится в документации, которая прилагается к авто. В таблице перечислены некоторые из деталей вместе с их порядковым номером, обозначением и функцией.

Номер	Название	Сила тока	Функция
8

FUEL HTR*1
25 А
Предохранитель на Прадо 150 с двигателем на дизеле, , отвечающий за подогрев топлива
19
A/C COMP
10 А
Защищает кондиционеры от перегрузки

23, 24
H-LP RH-HI, H-LP LH-HI
15 А
Предохраняет фары дальнего света

28
ST
30 A*3 (бензин)

40 A*4 (двигатель на дизельном топливе)

Защищает работу стартера
31
TURN&HAZ
15 A
Ответственный за передачу прицепного, поворотного и приборного сигналов

34
FUEL PMP*5
15 А
Регулирует работу топливного насоса

38
GLOW*4
80 A
Организует работу свечей подогрева

50
TOWING BRK
30 A
Отвечает за корректную буксировку

59
WSH RR
15 А
Обеспечивает работу омывателя заднего стекла

60, 61, 62
SPARE
—
Запасные места

В сумме основной блок включает 62 компонента.

Блок предохранителей под капотом

• 1 – подогревательная система A/F (15);
• 2 – цепь подачи сигнала (10);
• 3 – бензонасос, подогревательный комплекс A/F, EFI (25);
• 4 – система зажигания, инжектор и показания (30);
• 5 – контроллер отопительного устройства (50);
• 6, 63 – вентиляции, подогрев переднего ряда кресел (25);
• 7 – до 2014 года подогрев заднего дивана, а в дальнейшем вентилятор конденсатора (20, 25);
• 8 – до 2014 года подогревающий комплекс области покоя передних стеклоочистителей, а после обогрев заднего дивана (20);
• 9 – вентилятор конденсатора, передние противотуманки, соответственно до и после 2014 года (25, 7.5);
• 10 – до 2014 цепь для питания фар на прицепе, а затем основные и дополнительные стоповые огни, ABS, VSC, ECU, EFI, контроллер тормозов, разъем для подключения прицепного устройства (30, 15);
• 11 – начал использоваться только после 2014 года для обогрева и вентиляции кресел (25);
• 12 – конденсатор генератора (10);
• 13 – противотуманки (15);
• 14, 16 – основные, вспомогательные стоповые огни, ECU, ABS, VSC, EFI, разъем для прицепного устройства (5, 15);
• 15 – обогрев, вентиляция кресел (25);
• 17 – цепь для питания фар на прицепе, а для дизельной модификации Ленд Крузер 200 вспомогательный отопительный комплекс (30, 7.5);
• 18 – задний контур кондиционирования (50);
• 19, 20, 21 – обогреватель PTC 1, 2, 3 (50);
• 22 – RH-J/B (40);
• 23, 44 – буксир (40, 30);
• 24 – VGRS (40);

• 25 – очистительное устройство передней оптики (30);
• 26 – обогревательная система заднего стекла (30);
• 27 – задействовался только с 2014 года: SUB-R/B (100);
• 28 – передний контур кондиционирования (50);
• 29 – не задействован;
• 30, 39, 45 – ECU (150, 5, 25);
• 31 – генератор (180);
• 32 – не задействован, а для Ленд Крузер 200 с дизель мотором: DRIVER (80);
• 33 – накал силового агрегата (50);
• 34 – ДХО, блок-фары (40);
• 35, 36 – ABS (50, 30);
• 37 – пусковая система (30);
• 38 – программа запуска силового агрегата кнопкой и интеллектуальная система открытия дверей (7,5);
• 40 – модуль на потолке, подсветка салонного зеркала заднего вида (7,5);
• 41 – программа фиксации положения водителя (5);
• 42 – до 2014 года мультимедийная, а в дальнейшем аудио система (5, 30);
• 43 – устройство для развлечения пассажиров заднего дивана (7,5);
• 46 – программа для блокирования руля (20);
• 47 – поворотники и боковые повторители, счётчик и цепь для прицепа (15);
• 48 – задействован только на дизельном Ленд Крузере 200: топливный насос (20);
• 49 – EFI (10);
• 50 – IC-ALT (5);
• 51 – радио, аудио система (30);
• 52 – DSS2, радио, навигация (10);
• 53 – центральный замок, межсетевой интерфейс ECU, VGRS, регулятор положения, датчик управления рулевого колеса, датчик перегруза и скорости, охлаждающая камера, счётчик, модуль на потолке, программа запуска силового агрегата Ленд Крузер 200 и открытия дверей без ключа (5);
• 54 – часы, подсветка дверных порогов (5);
• 55, 60 – левый, правый дальний свет (15);
• 56, 61 – левый, правый ближний свет, корректор света (15);
• 57 – зажигание, инжектор (10);
• 58 – счётчик (5);
• 59 – GBS, межсетевой интерфейс ECU, ABS, VSC, SRS, блокиратор руля, программа запуска ДВС и открытия дверей без ключа, открытый контур (10);
• 62 – AFM, EVP VSV, 02 SSR, AI DRIVER, AI EX VSV, ACIS VSV (7,5);
• 64 – используется на дизель Ленд Крузер 200: EGR E-VRV B2, D-THROT SOL B2 (7,5);
• 65 – система подогрева внешних зеркал (5);
• 66 – ДХО (5).

Еще один узел

• 1, 3, 4, 11 – не задействован;
• 2 – тормозной контроллер (30А);
• 5 – подогревающий комплекс области покоя передних стеклоочистителей (20А);
• 6 – конденсатор генератора (10А);
• 7 – предохранитель сигнализации (5А);
• 8 – подогрев кресел (25А);
• 9 – дополнительная отопительная система (10А);
• 10 – цепь для питания фар на прицепе (30А).

Предохранители и реле в салоне

Чтобы устранить системную неисправность в электросети автомобиля, нужно соблюдать все меры предосторожности. Нельзя пользоваться устройствами более высокого номинала, не подходящими для этих целей предметами, самодельными «жучками» и просто проволокой

В случае частых поломок следует найти основную причину повышения силы тока в автомобильной сети, а затем заняться ее устранением.

Возможны 2 варианта расположения – правый и левый руль. Фото предохранителей ленд крузер прадо 120 4 литра в салоне:

Прикуриватель и габариты

На прадо 120 4 литра предохранитель прикуривателя находится там же, где расположены TEMS и SRS (система подушек безопасности) – на панели приборов в салоне, имеет порядковый номер 24 и аббревиатуру «CIG».

Предохранитель габаритов прадо 120, независимо от того, какой руль (правый или левый), имеет маркировку «TAIL» № 22 салонного блока. При его неисправности не включаются повороты (не горят), и исчезает подсветка номера машины. За свет габаритов также отвечает реле № 2.

Читать дальше: Жидкость для гидроусилителя киа рио 3

Система ТЕМС

Предохранители системы ТЕМПС в Land Cruiser прадо 120 4 литра на указанной панели имеют порядковый номер 6 и маркировку «TEMS». Эта регулируемая с помощью электроники подвеска была разработана фирмой Toyota для линии своих автомобилей. Такая система имеет несколько вариантов езды (комфортный, спортивный, сверхкомфортный, полуспортивный) и позволяет автомобилю адекватно реагировать в случае резких поворотов, быстрого торможения, движения по бездорожью. TEMS сама перенастраивает нагрузку на ось Toyota Prado 120, жесткость амортизаторов, высоту шасси, сохраняет устойчивость автомобиля и противодействует крену кузова в бок и в поперечном направлении, а также «клевки носом» в случае торможения.

Прочее

За подъем, очистку и омывание передних, боковых, задних стекол и люка отвечают:

• FR WIP−WSH (5);
• RR WIP (8);
• RR WSH (14);
• P FR P/W (18);
• P RR P/W, D RR P/W (19);
• P RR P/W, D RR P/W (20);
• POWER (20);
• силовое реле – R3.

Предохранители розетки в салоне – PWR OUTLET (12), сидений ‒ D P/SEAT, P P/SEAT (10, 11), топливного насоса ‒ STA (17).

Блоки предохранителей Прадо 120 в салоне

Схема блоков предохранителя Prado 120 выглядит так:

1. IGN сила тока 10 А. Обозначает систему, контролирующую насос, который предназначен для отправления топлива из бака в мотор машины Прадо 120, а также систему многоточечного и последовательного впрыскивания бензина.
2. SRS с силой тока 10А обозначает систему пассивной безопасности (подушки).
3. GAUGE 7,5А характеризует приборную панель или консоль. Группы приборов соединены в одной конструкции.
4. Электропредохранитель ST2 7,5А представляет механизм распределенного впрыскивания горючего вещества.
5. FR WIP−WSH 30А – блочок очистителя стекол и омывателя.
6. RR WIP 15А – задний очиститель стекол.
7. RR WSH 15А – задняя омывашка.
8. TEMS 20А – электроподвеска, которая регулируется.
9. DIFF 20А выступает блокировщиком центрального и заднего дифференциала.
10. D P/SEAT (LHD), P P/SEAT (RHD) силой тока 30 А – сидение водителя с электрическим приводом и соответственно пассажира.
11. D P/SEAT (RHD), P P/SEAT (LHD) силой тока 30 А – сидение водителя с электрическим приводом и соответственно пассажира.
12. PWR OUTLET 15 А – розетка Прадо 120.
13. IG1 NO.2 10 А – кондиционирующий аппарат и холодильник.
14. ECU-IG 10 А – блокатор рычага коробки передач, АБС, скользящая рабочая панель вверху крыши, гнезда для подачи электроэнергии.
15. IG1 10 А — аварийка, лампочки заднего движения, обогревание стекла, датчики поворота Prado 120.
16. STA 7,5 А – блок подачи топлива насосом.
17. P FR P/W 20 А – стеклоподъёмник пассажирского места Прадо 120.
18. P RR P/W (LHD), D RR P/W (RHD)– задний правый подъемник стекла Prado 120.
19. P RR P/W (RHD), D RR P/W (LHD)– задний левый подъемник стекла Prado 120.
20. PANEL – блочок панельного освещения приборов.
21. TAIL 10А – плавкая вставка габаритного освещения, подсветка номеров Прадо 120.
22. ACC 7,5А – система управления автоматикой, зеркалами.
23. CIG 10А – предохранитель прикуривателя машины Prado 120.
24. POWER 30А – электростеклоподъемники.

Реле:

• R1 – звуковое оповещение;
• R2 – дальние огни Prado 120;
• R3 – силовой тумблер;
• R4 – гнезда с подачей электроэнергии.

Как проверить номер?

Проверить вин-номер на транспортном средстве Прадо 150 стоит по нескольким причинам:

1. Узнать о том, угнано транспортное средство или нет? В случае если автомобиль стал объектом преступления, его параметры были внесены в специальные базы данных.
2. Уточнить, сколько владельцев было у машины. При покупке этот пункт нельзя игнорировать. Количество предыдущих хозяев указывает на степень износа и дефекты транспортного средства.
3. Облегчить поиск деталей с помощью специальных сервисов. Это поможет найти нужные запчасти и не ошибиться с выбором.
4. Узнать о произошедших ДТП и страховых случаях. Этот аспект поможет определиться с надежностью и степенью ремонтопригодности авто. Если машина попадала в аварии, то ее поломка не станет неожиданностью.
5. Найти информацию о том, находилось ли транспортное средство в такси и принадлежало ли таксопарку.
6. Понять, есть ли на машину кредит или взята ли она в залог. У некоторых владельцев, которые не проверяли машину по вин-номеру, уже «всплывали» такие некрасивые подробности.

Предохранители и реле Toyota Land Cruiser Prado | Base-ex

Эргономика панели приборов и органов управления, как и подобает автомобилям такого класса, не вызывает нареканий: Превосходную обзорность обеспечивают высокая посадка, огромные зеркала заднего вида и четыре или шесть камер кругового обзора входят в дополнительную комплектацию.

Вместо восьми мест прежнего поколения в салоне новых Prado и GX их семь: Сиденье второго ряда теперь разделено на три индивидуальные предохранитель прикуривателя тойота прадо. Объем багажного отсека внедорожника может варьироваться от л до почти двух кубических метров, получаемых после складывания сидений третьего и, если нужно, предохранитель прикуривателя тойота прадо рядов.

Гамму двигателей Land Cruiser Prado составляют два бензиновых и два дизельных мотора.

Причем для европейского рынка предназначены бензиновый 4. На рынках прочих стран доступны версии с четырехцилиндровым 2. Коробки передач — шестиступенчатая механическая и пятиступенчатая автоматическая. Дизельные двигатели, по словам японцев, противоречат духу Lexus.

Конструкция подвесок перешла от Prado без изменений: В качестве дополнительной опции для Prado и в базовой версии для GX используется пневматическая подвеска предохранитель прикуривателя тойота прадо колес. Единственным новшеством полноприводной трансмиссии является автоматизированное управление раздаточной коробкой с вращающейся шайбой вместо рычага на центральном тоннеле.

Дополнительный комфорт в Prado обеспечивают такие опции, как трехзонный климат-контроль с отдельным кондиционером для задней части салона, панорамная крыша.

Lexus отличается дополнительным наличием подогрева сидений второго ряда, парой LCD-дисплеев в подголовниках передних кресел и тремя дополнительными подушками безопасности: Аудиосистемы внедорожников отличаются в соответствии со статусами брендов: Toyota имеет максимум 14 динамиков, Lexus — Эти автомобили прекрасно подчеркивают статус своего владельца и выделяются предохранитель прикуривателя тойота прадо общем транспортном потоке.

Замена предохранителей Возникают моменты, когда скачок напряжения в электрической цепи настолько сильный, что предохранитель не справляется с поставленной задачей и перегорает.

В этом случае потребуется произвести замену детали. Перед тем, как приступать к основным работам, рекомендуется учесть несколько правил: Прежде всего, перед проведением замены предохранителя требуется выключить зажигание и отсоединить клеммы аккумулятора.

Предохранители и реле Toyota Land Cruiser Prado 120

Это обеспечит безопасное проведение работ — владельца авто не ударит током. Не рекомендуется заменять предохранитель на элемент, не подходящий по назначению и маркировке. Это может привести не только к нарушению функционирования электрической цепи, но даже к возгоранию всей машины. предохранитель прикуривателя тойота прадо

Замену требуется осуществлять с помощью специального пинцета. Также не стоит использовать инструменты с металлическими наконечниками, чтобы не повредить целостность цепи.

Последовательность действий по замене предохранителя представлена следующим образом: Сначала отключают зажигание. После этого демонтируют крышку блока.

Предохранители Toyota Prado 150

Для этого потребуется использовать специальный инструмент, так как крепление крышки осуществляется с помощью винтов и дополнительных фиксирующих элементов. Затем осматривают содержимое блока на наличие неисправного предохранителя. Если такой есть, его корпус будет темнее остальных. Это является признаком того, что предохранитель перегорел.

Какой выбрать — рейтинг лучших производителей

Выбирать аккумулятор на Прадо 4л следует, руководствуясь следующими критериями:

• габариты соответствуют установленным заводом-производителем;
• плюсовая клемма располагается справа, в соответствии с азиатским стандартом.

Согласно опросу, проведённому среди владельцев Прадо, а также по результатам изучения разнообразных форумов, пришли к выводу, что оптимальными для Прадо 4 литра, укомплектованным бензиновым ДВС, считаются следующие модели:

Картинка	Наименование	Вес (кг)	Страна-изготовитель	Емкость (A·h)	Пусковой ток (А)	Полярность	Габариты (мм)	Напряжение (В)	Тип	Где купить
	Furukawa Battery 80D26	18,2	Япония	68,0	590,0	обратная	257x170x225	12,0	обслуживаемый	Я.Маркет
	Asian Horse 95L	19,5	Сербия	95,0	760,0	обратная	306x173x225	12,0	необслуживаемый
	Тюмень Asia 6СТ-95L	26,0	Россия	95,0	720,0	обратная	302x172x223	12,0	обслуживаемый	Я.Маркет
	KAINAR ASIA 6СТ-90L	25,5	Казахстан	90,0	800,0	обратная	353x175x190	12,0	необслуживаемый	Я.Маркет

В случае комплектации дизельным агрегатом один из аккумуляторов должен иметь прямую полярность, а другой — обратную. Если взять аккумуляторы с одной полярностью, то неудобно будет делать их подключение, так как в Прадо 120 они расположены так, как показано на размещённой ниже фотографии.

Продолжительный просмотр многочисленных сайтов и форумов, на которых обсуждалась эта тема, позволили сделать вывод, что лучше всего использовать нижеперечисленные марки.

Картинка	Наименование	Вес (кг)	Страна-изготовитель	Ёмкость (A·h)	Пусковой ток при -18°С (А)	Полярность	Габариты (мм)	Напряжение (В)	Тип	Где купить
	Topla Top	25,0	Словения	95,0	850,0	обратная/прямая	303x173x220	12,0	необслуживаемый	Я.Маркет
	Bosch 95 Ah	20,0	Германия	95,0	830,0	обратная	306x173x225	12,0	необслуживаемый	Я.Маркет
	MUTLU SFB M2 6СТ-90.0	21,3	Турция	90,0	720,0	обратная	353x175x175	12,0	необслуживаемый	Я.Маркет

Монтажный блок

Никакая современная машина не обходится без монтажного блока. Его расположение — внутри салона. Этот прибор представляет собой плату, на которой прикреплены предохранительные элементы. Его строение дает без труда заменить компонент в случае неисправности.

Как и в основном блоке, схема предохранителей Прадо 150 прикреплена на крышку, а также зафиксирована в документах, в которых подробно описывается номер, название, назначение в следующем виде:

FUEL HTR*1	25 А	Предохранитель на Прадо 150 с двигателем на дизеле, , отвечающий за подогрев топлива
19	A/C COMP	10 А	Защищает кондиционеры от перегрузки
23, 24	H-LP RH-HI, H-LP LH-HI	15 А	Предохраняет фары дальнего света
28	ST	30 A*3 (бензин)
Защищает работу стартера
31	TURN&HAZ	15 A	Ответственный за передачу прицепного, поворотного и приборного сигналов
34	FUEL PMP*5	15 А	Регулирует работу топливного насоса
38	GLOW*4	80 A	Организует работу свечей подогрева
50	TOWING BRK	30 A	Отвечает за корректную буксировку
59	WSH RR	15 А	Обеспечивает работу омывателя заднего стекла
60, 61, 62	SPARE	—	Запасные места

Номер	Название	Сила тока	Функция
1	P/OUTLET	15 А	Предохранитель прикуривателя Прадо 150, а также, электрическая розетка
12	FOG FR	15 А	Отвечает за работу противотуманных фар
14	А/С	7,5 А	Регулирует то, как работают кондиционеры
18	IG1	7,5 A	Обеспечивает функционирование поворотных указателей, фонарей прицепа, ALT, переключателя C/C, VSC
20	S/HTR FR	20 A	Ответственен за обогрев сидений
26	S/ROOF	25 A	Предохраняет открытие, закрытие люка крыши
27	WIP	30 A	Отвечает за очистку, омывку ветрового стекла
29	COOLING	10 А	Защищает систему охлаждения в барном отсеке между водительским и передним пассажирским сиденьями (дополнительная опция)
31	GAUGE	7,5 А	Регулирует работу приборов салона

Общее число деталей монтажного блока — 33.

Меняем предохранители Прадо 150

Нередко случается такое, что водители не считают нужной своевременную замену предохранителей. Но, если схема перегорает или начинает плавиться, водитель не знает, что следует сделать в первую очередь.

Перед тем, как приступать к замене элемента, нужно удостовериться, что он сгорел. Для этого нужно определить блок, связанный с поврежденными приборами, а затем выделить конкретный предохранитель. Элемент, подлежащий замене, нужно достать из блока с помощью щипцов или пинцета. Схему нужно внимательно изучить.

Проверяем предохранитель: 1. Исправный предохранитель. 2. Перегоревший предохранитель.

Если присутствуют внешние дефекты, элемент нужно заменить

Приобрести новый электропредохранитель для Прадо 150 можно в любом автомобильном магазине, но важно выбрать хорошую запчасть. Образец следует внимательно рассмотреть, чтобы на нем не было искривлений, насечек на металлической части, заводских браков пластика

Перед установкой нового блока он тестируется:

• Приобретается запасной электропредохранитель.
• К металлическим частям предохранителя присоединяется проводка, соединенные с аккумулятором.
• Качественный элемент перегорит, бракованный – расплавится.
• Если в машину будет ошибочно установлена бракованная деталь, это приведет к возгоранию.
• После теста можно приступать к замене – установить исправную деталь на место старой в Прадо 150.
• Перед непосредственной установкой схемы, нужно ликвидировать условия, которые привели к порче прошлого элемента.

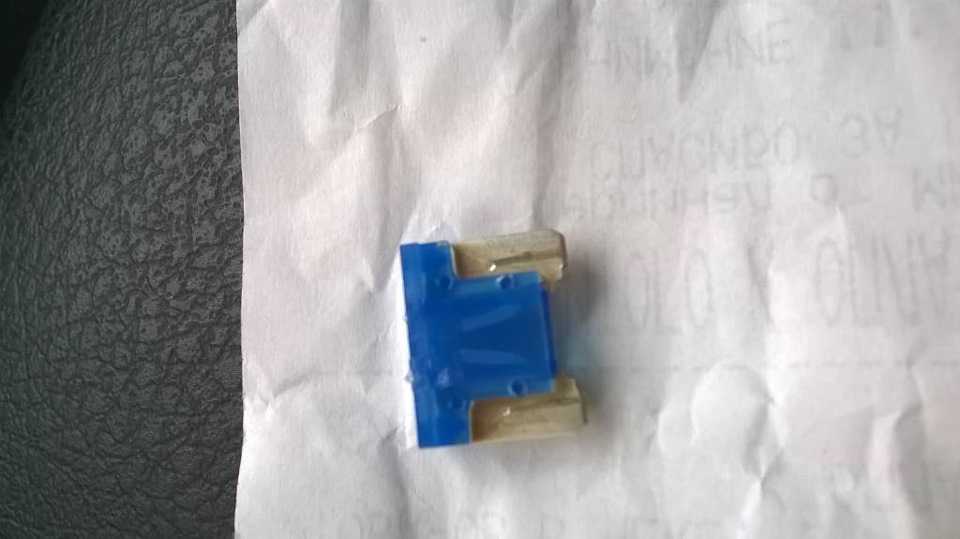

Три возможных размера предохранителей: мини, средний, макси. Существует три возможных размера предохранителя: мини, средний, макси. В каждом случае для него выделяется специальное место в блоке. Сила тока в предохранителе должна быть больше силы тока в соответствующем приборе, определить ее можно по цвету корпуса. На схеме не должны находиться оголенные провода, так как они могут снова испортить схему, спровоцировав короткое замыкание. По окончании работы следует удостовериться, что все электроцепи исправны. Блок правильно заменен, если не возникает никаких проблем в его функционировании, а также в работе остальных систем.

Форд Фьюжн – расположение блока предохранителей

В подкапотном пространстве

В моторном отсеке есть два монтажных блока.

Блок питания расположен на аккумуляторе.

Рядом с аккумулятором находится квадратный блок с релейными модулями.

Блок реле

№	Деловое свидание, встреча
R1	Отключение кондиционера при полностью открытой дроссельной заслонке
R2	Высокоскоростной режим вентилятора охлаждения двигателя
R3	Дополнительный отопитель (отопитель РТС)
R4

Схема элементов силового блока

№	Расшифровка	Ток, А
Делает	Дополнительный отопитель (отопитель РТС)	80
FB	Передача инфекции	60
FC	Дополнительный отопитель (отопитель РТС) свечи накаливания (дизельный двигатель)	60
FD	Вентилятор охлаждения и кондиционер	40
FE	Светильники и общий электронный модуль (GEM)	60
FF	Включить	60
FG	Двигатель и светотехника	60
FH	Лобовое стекло с подогревом, АБС, ESP, лобовое стекло	60

Монтажный блок

он прикреплен сбоку к аккумулятору на его плюсовом проводе и состоит из предохранителей большой мощности. Чтобы получить к нему доступ, нужно поднять сам аккумулятор.

Схема

Обозначение

Делает	Дополнительный отопитель 80А (отопитель РТС)
FB	Коробка передач 60А
FC	60A Дополнительный отопитель (обогреватель RTS) / свечи накаливания (дизельный двигатель)
FD	40A Вентилятор охлаждения и кондиционер
FE	60A Светильники и общий электронный модуль (GEM)
FF	Зажигание 60А
FG	60А Мотор и осветительные приборы
FH	Лобовое стекло с подогревом 60А, АБС, ESP, лобовое стекло

Форд Фьюжн Блок предохранителей в салоне

LHD	Правый руль

№	А	Деловое свидание, встреча
F1	—	Не используется
F2	—	Разъем прицепа
F3	7,5	Осветительные приборы
—	Разъем прицепа
F4	10	Система отопления (кондиционирования) и вентиляции
F5	ветры	АБС, ESP
F6	тридцать	АБС, ESP
F7	7,5	Автоматическая коробка передач
15	Автоматическая коробка передач
F8	7,5	Зеркала с электроприводом
F9	10	Левый ближний свет
F10	10	Правый ближний свет
F11	15	Дневные ходовые огни
F12	15	Блок управления двигателем
F13	ветры	Блок управления двигателем, катализатор
F14	тридцать	Стартер
F15	ветры	Бензонасос
F16	3	Блок управления двигателем (память)
F17	15	Выключатель
F18	15	Магнитола, диагностический разъем
F19	15	Дневные ходовые огни
F20	7,5	Панель приборов, подсветка номерного знака, аккумуляторная батарея, электроника кузова (GEM)
F21	—	Не используется
F22	7,5	Левый габаритный огонь
F23	7,5	Правые габаритные огни
F24	ветры	Центральный замок, противоугонная сирена, модуль кузовной электроники (GEM)
F25	15	Сигнальные огни, указатели поворота (модуль электроники кузова (GEM))
F26	ветры	Обогрев заднего стекла (модуль кузовной электроники (GEM))
F27	10	Звуковой сигнал (модуль электроники кузова (GEM))
15	Звуковой сигнал (модуль электроники кузова (GEM))
F28	3	Аккумулятор, генератор
F29	15	Легче
F30	15	Включить
F31	10	Выключатель
ветры	Разъем прицепа
F32	7,5	Зеркала с подогревом
F33	7,5	Панель приборов, подсветка номерного знака, аккумуляторная батарея, электроника кузова (GEM)
F34	ветры	Лука
F35	7,5	Сиденья с подогревом
F36	тридцать	Стеклоподъемники
F37	3	АБС, ESP
F38	7,5	Модуль кузовной электроники (GEM (контакт 15))
F39	7,5	Воздушная подушка
F40	7,5	Передача инфекции
10	Ближний свет
F41	7,5	Автоматическая коробка передач
F42	тридцать	Лобовое стекло с подогревом
F43	тридцать	Лобовое стекло с подогревом
F44	3	Магнитола, диагностический разъем (клемма 75)
F45	15	Стоп-сигнал
F46	ветры	Передний дворник
F47	10	Задний стеклоочиститель
10	Передний дворник (высокая скорость)
F48	7,5	Фары заднего хода
F49	тридцать	Двигатель обогревателя
F50	ветры	Противотуманные огни
F51	15	Джек
F52	10	Левый дальний свет
F53	10	Правый дальний свет
F54	7,5	Разъем прицепа
F55	—	Не используется
F56	ветры	Разъем прицепа
Реле
R1	Зеркала с электроприводом или Осветительные приборы
R2	Лобовое стекло с подогревом или Ближний свет
R3	Включить или Дневные ходовые огни
R4	Ближний свет или Включить
R5	Ослепительный или Стартер
R6	Бензонасос или Сложите зеркала
R7	Стартер или Лобовое стекло с подогревом
R8	Вентилятор или Дневные ходовые огни или Стартер
R9	Дневные ходовые огни или Блок управления двигателем
R10	Система загрузки или Сложите зеркала
R11	Блок управления двигателем или Бензонасос
R12	Зеркала с электроприводом или Функция энергосбережения аккумулятора

№	Реле
R1	Кондиционирование воздуха
R2	Вентилятор
R3	Дополнительный отопитель (отопитель РТС) или Фары заднего хода
R4	Дополнительный отопитель (отопитель РТС)
